WBS210 - Zugangspunkt TP-LINK - Kostenlose Bedienungsanleitung

Produkttyp	Außen-Access-Point
Marke	TP-Link
Modell	WBS210
Abmessungen (L x B x H)	160 x 100 x 45 mm
Gewicht	300 g
Stromversorgung	PoE (Power over Ethernet) 802.3af
Stromverbrauch	7 W max
Frequenz	2,4 GHz
Maximale Übertragungsrate	300 Mbps (802.11n)
WLAN-Standards	IEEE 802.11b/g/n
Anschlüsse	1 Ethernet-Port 10/100 Mbps mit PoE
Antennen	2 externe Rundstrahlantennen (5 dBi)
Betriebstemperatur	-30°C bis 70°C
Betriebsluftfeuchtigkeit	10% bis 90% nicht kondensierend
Schutzart	IP65 (wetterfest)
Betriebsmodi	Access Point, Client, WDS-Repeater
WLAN-Sicherheit	WEP, WPA/WPA2-PSK, WPA-Enterprise
Verwaltung	Weboberfläche, SNMP
Wartung	Mit einem trockenen, weichen Tuch reinigen
Reinigung	Ein nicht scheuerndes Tuch verwenden
Betriebssicherheit	Vermeiden Sie übermäßige Einwirkung von Wasser und Staub
Ersatzteile	PoE-Adapter, Antennen (optional)
Reparierbarkeit	Nicht vom Benutzer reparierbar, wenden Sie sich an den technischen Support

Häufig gestellte Fragen - WBS210 TP-LINK

Wie setze ich den TP-Link WBS210 auf die Werkseinstellungen zurück?

Halten Sie die Reset-Taste auf der Rückseite des Geräts etwa 10 Sekunden lang gedrückt, bis die LEDs blinken. Lassen Sie los, das Gerät startet neu und verwendet die Werkseinstellungen.

Wie lautet die Standard-IP-Adresse für den Zugriff auf die Verwaltungsoberfläche?

Die Standard-IP-Adresse lautet 192.168.0.254. Melden Sie sich über einen Browser mit dem Benutzernamen admin und dem Passwort admin an.

Wie konfiguriere ich den WBS210 im Access Point-Modus?

Verbinden Sie das Gerät über den Ethernet-Port mit PoE mit Ihrem Netzwerk. Rufen Sie die Weboberfläche auf, gehen Sie zu Betriebsmodus und wählen Sie Access Point. Konfigurieren Sie SSID und Sicherheit, und übernehmen Sie die Einstellungen.

Unterstützt der WBS210 Power over Ethernet (PoE)?

Ja, er unterstützt PoE 802.3af. Sie können ihn über das Ethernet-Kabel mit einem PoE-Injektor oder PoE-Switch mit Strom versorgen.

Welche LEDs gibt es und was bedeuten sie?

Die Strom-LED leuchtet grün, wenn das Gerät eingeschaltet ist. Die WLAN-LED blinkt grün bei Funkaktivität. Die LAN-LED zeigt die Ethernet-Verbindung an.

Wie erweitere ich die Reichweite des Wi-Fi-Signals mit dem WBS210?

Sie können den Modus WDS-Repeater verwenden. Wählen Sie in der Oberfläche diesen Modus, scannen Sie das Hauptnetzwerk, geben Sie den Sicherheitsschlüssel ein und übernehmen Sie.

Kann der WBS210 im Freien verwendet werden?

Ja, er ist für den Außeneinsatz mit Schutzklasse IP65 ausgelegt, staub- und strahlwassergeschützt.

Wie sichere ich mein WLAN mit diesem Gerät?

Gehen Sie in der Oberfläche zu WLAN-Sicherheit und wählen Sie WPA2-PSK mit einem starken Passwort. Vermeiden Sie WEP, da es weniger sicher ist.

Was tun, wenn ich das Admin-Passwort vergessen habe?

Führen Sie einen Werksreset durch, indem Sie die Reset-Taste 10 Sekunden lang gedrückt halten. Dadurch werden alle Einstellungen einschließlich des Passworts gelöscht.

Kann ich mehrere WBS210 in einem Mesh-Netzwerk verbinden?

Ja, Sie können mehrere Geräte im WDS-Modus konfigurieren, um ein Mesh-Netzwerk zu erstellen. Jeder Access Point muss mit derselben SSID und demselben Kanal konfiguriert werden.

BEDIENUNGSANLEITUNG WBS210 TP-LINK

Hinweis: Die Bilder können vom tatsächlichen Aussehen des Produkts abweichen.

Typische Netztopologie

■ Managed Modus

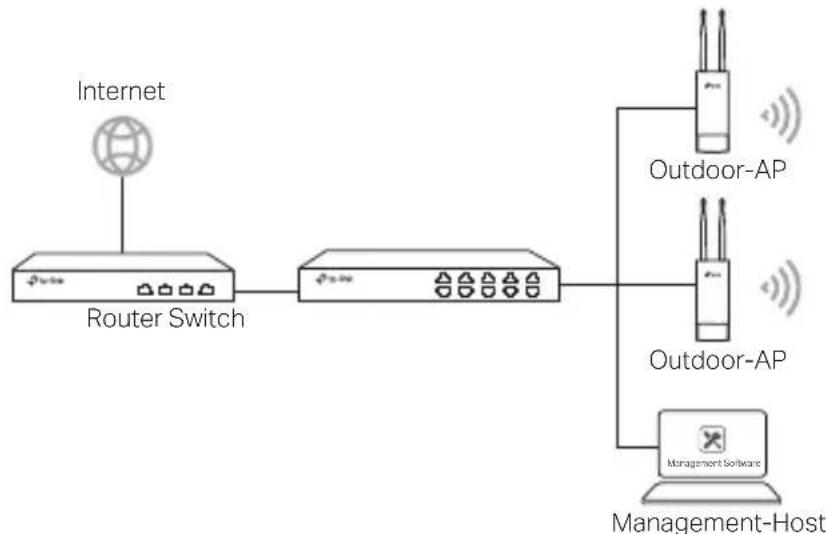

Mittels Software für zentrales Management

Ein Computer, auf dem die Software für zentrales Management der APs läuft, kann sich im selben oder einem anderen Subnetz befinden.

Sie bekommen die zugehörige Software von unserer Internetseite http://www.tp-link.de

Mittels Hardware-Controller (für Omada APs)

Der Hardware-Controller kann sich im selben oder einem anderen Subnetz befinden Der Management-Host wird verwendet, um sich zwecks WLAN-Verwaltung in den Hardware-Controller einzuloggen

■ Standalone-Modus

Hardwareverbindung

Wählen Sie eine Methode, Ihr Gerät zu verbinden

■ Über einen PoE-Switch (nur bei APs mit 802.3af/at)

Einige APs können über das PSE-Gerät (z B einen PoE-Switch) mit Strom versorgt werden, das der Stromquellenklasse 2 (PS2) oder der begrenzten Stromquelle (LPS) der IEC 62368-1 entspricht

Hinweis: Die Verfügbarkeit hängt von dem jeweiligen Produkt ab. Bitte beachten Sie die Produktspezifikationen.

■ Über einen PoE-Adapter

Einige APs können über den PoE-Adapter mit Strom versorgt werden

Hinweis: Die Verfügbarkeit hängt von dem jeweiligen Produkt ab. Bitte beachten Sie die Produktspezifikationen.

Oder

1 Wählen Sie eine Methode, Ihr Gerät zu installieren

■ Mastmontage

Bringen Sie das Gerät an geeigneter Stelle an den Mast an und richten Sie es grob zur Gegenstelle aus

■ Wandmontage (für Produkte mit Montagekit)

Montieren Sie das Montagekit an der gewünschten Stelle an der Wand Lassen Sie das Gerät dort einrasten Installieren Sie dann die Antennen

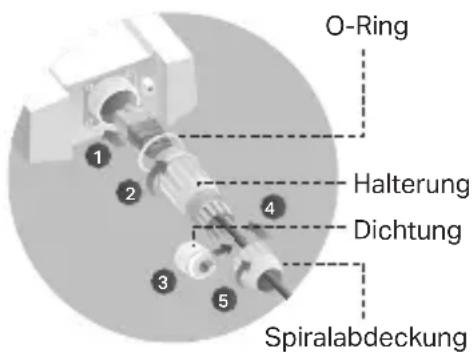

2 Installation der wasserdichten Kabeldurchführung (nur für bestimmte Geräte)

Führen Sie das Ethernet-Kabel vor der Installation durch die Spiralabdeckung, die Halterung und den O-Ring Befolgen Sie dann die in der Abbildung gezeigten Schritte:

(1) Schließen Sie das Netzwerkkabel an den Port an
(2) Befestigen Sie den O-Ring am Kopf der Halterung und schrauben Sie die Halterung am Gehäuse des Geräts fest
(3) Führen Sie das Netzwerkkabel durch den Schlitz der Dichtung mit der dickeren Seite in Richtung der Halterung
(4) Stecken Sie die Dichtung in die Halterung
(5) Schrauben Sie die Spiralabdeckung an die Halterung

Softwarekonfiguration

■ Managed Modus

Um eine große Anzahl Geräte mittels Managementsoftware oder WLAN-Controller zu konfigurieren, schauen Sie bitte im zugehörigen Handbuch nach. Dieses können Sie von unserer Website http://www.tp-link.de herunterladen

■ Standalone-Modus

Um ein Gerät über die Weboberfläche zu konfigurieren, folgen Sie bitte diesen Schritten

1. Starten Sie Ihren Webbrowser und besuchen Sie die IP-Adresse Ihres Geräts Hinweis:

2. Bei Omada APs können die IP-Adresse dem Produktetikett entnehmen.

3. Für andere Produkte verwenden Sie bitte die Standard-IP-Adresse 192.168.0.254, wobei die IP-Adresse Ihres Computers 192.168.0.x lauten muss ("x" steht hier für eine beliebige Zahl von 1 bis 253).

4. Loggen Sie sich mit admin als Benutzername und Passwort ein

5. Ändern Sie Benutzernamen und Passwort, um Ihr Gerät vor unbefugter Benutzung zu schützen und starten Sie dann die Konfiguration.

• Halten Sie das Gerät von Feuer oder heißen Umgebungen fern NICHT in Wasser oder andere Flüssigkeiten eintauchen
• Versuchen Sie nicht, das Gerät auseinanderzunehmen oder zu manipulieren. Wenn Sie Service benötigen, kontaktieren Sie uns bitte
• Verwenden Sie kein beschädigtes Ladegerät oder USB-Kabel, um Ihren Akku zu laden
• Verwenden Sie ausschließlich das empfohlene Ladegerät
• Betreiben Sie das Gerät nur an Orten, wo dies erlaubt ist
• Der Adapter muss in eine Steckdose nah am Gerät gesteckt werden und leicht zugänglich sein
• Der Adapter sollte in Innenräumen verwendet werden, wo die Umgebungstemperatur unter oder gleich 40°C ist
• Der Stecker des Netzkabels wird als Trennvorrichtung verwendet, die Steckdose muss leicht zugänglich sein

Bitte folgen Sie diesen Anweisungen, wenn sie das Gerät betreiben Bei unsachgemäßer Verwendung können wir nicht garantieren, dass keine Unfälle oder Schäden auftreten Behandeln Sie das Gerät pfleglich und auf eigene Gefahr

English

Safety Information

TP-Link erklärt hiermit, dass dieses Gerät die Grundanforderungen und andere relevante Vorgaben der Richtlinien 2014/53/EU, 2009/125/EC, 2011/65/EU, (EU) 2015/863 erfüllt

Die Original-EU-Konformitätserklärung kann in englischer Sprache hier heruntergeladen werden: https://www tp-link com/support/ce/

English

Nur für Original-TP-Link-Produkte Informationen über die Garantiezeit, Regelungen und Verfahrensweisen finden Sie unter https://www.tp-link.com/de/support

DIESE GARANTIE VERLEIHT IHNEN BESTIMMTE RECHTE, DIE VON DEM VERKAUFSLAND ABHÄNGIG SEIN KÖNNEN

BIS ZU DEN GESETZLICHEN GRENZEN ERSETZEN DIESE GARANTIE UND DIESE HILFESTELLUNGEN ANDERSARTIGE GARANTIEN, HIFLESTELLUNGEN UND KONDITIONEN

TP-Link garantiert für einen einwandfreien Zustand von originalverpackten TP-Link-Geräten hinsichtlich Funktion und Materialverarbeitung, normale Benutzung vorausgesetzt
