| Tipo de producto | Punto de acceso WiFi |
| Marca | TP-Link |
| Modelo | EAP320 |
| Dimensiones (L x An x Al) | 200 x 200 x 35 mm (estimación) |
| Peso | 0,3 kg (estimación) |
| Alimentación | PoE 802.3af o adaptador de corriente (12 V) |
| Interfaces | 1 puerto Ethernet 10/100/1000 Mbps |
| Funciones principales | Punto de acceso WiFi, gestión centralizada mediante EAP Controller, montaje en techo, pared o riel |
| Mantenimiento y limpieza | Limpiar con un paño suave y seco. No usar productos químicos. |
| Seguridad | No desmontar el dispositivo. No usar cerca de agua. Desconectar la alimentación para cortar la corriente. |
| Piezas de repuesto y reparabilidad | Reparación exclusivamente por TP-Link o un servicio autorizado. Garantía limitada incluida. |
| Software de gestión | EAP Controller (descargable en www.tp-link.es) |
| Montaje | Techo (sobre losa o riel) o pared, con kit de montaje incluido |
| Alimentación PoE | Compatible con switch PoE o inyector PoE |
Preguntas frecuentes - EAP320 TP-LINK
Preguntas de los usuarios sobre EAP320 TP-LINK
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Punto de acceso en formato PDF gratis! Encuentra tus instrucciones EAP320 - TP-LINK y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. EAP320 de la marca TP-LINK.
MANUAL DE USUARIO EAP320 TP-LINK
Nota: La imagen puede cambiar respecto al producto actual.
Topología de Red
A continuación, se muestra una topología de red típica para EAPs.
Se requiere un servidor DHCP (normalmente un router) para asignar direcciones IP a los EAPs y clientes de su red local. También se requiere un ordenador ejecutando el software Controlador EAP, que puede estar en la misma o diferente subred de los EAPs y que se utiliza para la gestión centralizada de los EAPs.
Puede obtener el software Controlador EAP en nuestra página web:
http://www.tp-link.es.
Instalación de Hardware
■ Opción 1: Montaje en Carril de Techo
Siga los siguientes pasos para instalar el EAP con los accesorios proporcionados:

Clip de carril en techo Tornillos de cabeza plana M3×6(5)
1 Coloque el clip de carril en techo y empuje la parte móvil hacia la base del carril.

2 Utilice un tornillo de cabeza plana M3x6 para fijar el clip de carril de techo sobre el carril.

3 Fije el soporte de montaje en el clip de carril de techo con cuatro tornillos de cabeza plana M3x6.

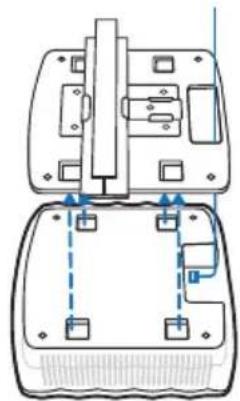

4 Pase el cable Ethernet a través del orificio de fijación del soporte de montaje. Conecte el cable al puerto Ethernet y coloque el EAP en el soporte.

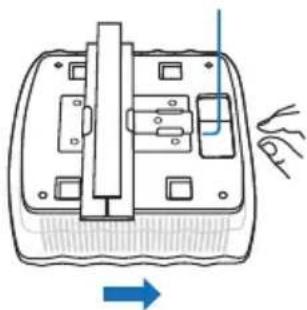

5 Empuje el EAP en la dirección de las flechas hasta que encaje en su lugar, tal y como se muestra a la izquierda. A continuación, ajuste el cable para hacer que la parte expuesta quede detrás del EAP.

■ Opción 2: Montaje en Techo
Siga los siguientes pasos para instalar el EAP con los accesorios proporcionados:

Arandelas (4)

Tornillos de cabeza plana
M3×30 (4)

Tuercas de mariposa (4)
1 Retire el soporte de techo.
2 Coloque el soporte de montaje en el centro del soporte de techo. Marque las tres posiciones de los orificios de los tornillos y un agujero de 10 mm para el cable Ethernet de alimentación. Perfore tres orificios de 4 mm y un agujero de 10 mm para el cable Ethernet.

3 Fije el soporte de montaje en el soporte de techo con tres tornillos de cabeza plana M3x30, arandelas y tuercas de mariposa.

4 Introduzca el cable Ethernet a través del agujero. A continuación, coloque el soporte de techo en su lugar.

5 Conecte el cable Ethernet al puerto Ethernet y empuje el EAP en la dirección de las flechas hasta que encaje en su lugar, tal y como se muestra a la izquierda. A continuación, ajuste el cable para hacer que la parte expuesta quede detrás del EAP.

■ Opción 3: Montaje en Pared
Siga los siguientes pasos para instalar el EAP con los accesorios proporcionados:
Nota: No recomendamos instalar el EAP con el puerto Ethernet hacia arriba.

1 Si el cable Ethernet se alimenta a través de la pared, puede colocar el soporte de montaje para que el cable pase a través del orificio de fijación. Marque las cuatro posiciones de los orificios de los tornillos y luego perfore cuatro agujeros de 6 mm.

2 Inserte los anclajes de pared de plástico en los agujeros de 6 mm.

3 Fije el soporte de montaje a la pared atornillando los tornillos taladrantes en los anclajes. Asegúrese de que los hombros del soporte de montaje están en el exterior.

4 Conecte el cable Ethernet al puerto Ethernet del EAP y fije el EAP al soporte de montaje.

5 Empuje el EAP en la dirección de las flechas hasta que encaje en su lugar, y luego ajuste el cable para hacer que la parte expuesta quede detrás del EAP.

Fuente de Alimentación
El EAP puede ser alimentado a través de un dispositivo PSE (como un switch PoE) o de la fuente de alimentación.
■ Via PoE Switch
Conecte el cable Ethernet del switch PoE+ al puerto Ethernet.

■ A través de Fuente de Alimentación
Enchufe un extremo de la fuente de alimentación suministrada al puerto de alimentación del EAP y el otro extremo a una toma de corriente eléctrica estándar.

■ Via adaptador de energía
Información de seguridad
- Cuando un producto dispone de un interruptor de encendido y apagado, este botón constituye uno de los métodos para apagar el producto. Para aquellos productos que carecen de un botón de apagado y encendido, el único método de apagarlos consiste en desconectar el producto o el adaptador de corriente del enchufe de alimentación. El dispositivo deberá permanecer operativo en todo momento.
- No abra o intente reparar el producto, ya que puede quedar expuesto a un peligro por alto voltaje u otro tipo de riesgos. La apertura de un componente o producto sellado invalidará la garantía. Si necesita reparar el producto, por favor, póngase en contacto con nosotros.
- No utilice este producto cerca del agua.
Garantía limitada para productos de TP-LINK
Sólo para productos que porten la marca TP-LINK.
ESTA GARANTÍA LE CONFIERE DERECHOS LEGALES ESPECÍFICOS, Y ES POSIBLE QUE USTED DISPONGA DE OTROS DERECHOS, LOS CUALES PUEDEN VARIAR SEGÚN EL ESTADO (O SEGÚN EL PAÍS O PROVINCIA).
EN LA MEDIDA QUE LO PERMITA LA JURISDICCIÓN LOCAL, ESTA GARANTÍA Y LOS RECURSOS ESTABLECIDOS EN ELLA SON EXCLUSIVOS EN LUGAR DE CUALQUIER OTRA GARANTÍA, RECURSO Y CONDICIÓN.
TP-LINK garantiza el producto de hardware que porta la marca TP-LINK contenido en la caja original contra defectos en los materiales y mano de obra bajo condiciones normales de uso de acuerdo con las directrices de TP-LINK por un periodo que depende del servicio local desde la fecha original de compra en la tienda por parte del usuario final adquiriente.
