Tipo di prodotto	Punto di accesso WiFi
Marca	TP-Link
Modello	EAP320
Dimensioni (L x l x H)	200 x 200 x 35 mm (stima)
Peso	0,3 kg (stima)
Alimentazione	PoE 802.3af o alimentatore di rete (12 V)
Interfacce	1 porta Ethernet 10/100/1000 Mbps
Funzioni principali	Punto di accesso WiFi, gestione centralizzata tramite EAP Controller, montaggio a soffitto, a parete o su binario
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti chimici.
Sicurezza	Non smontare l'apparecchio. Non utilizzare in prossimità di acqua. Staccare l'alimentazione per interrompere la corrente.
Ricambi e riparabilità	Riparazione esclusivamente da TP-Link o da un centro autorizzato. Garanzia limitata inclusa.
Software di gestione	EAP Controller (scaricabile da www.tp-link.fr)
Montaggio	Soffitto (su soletta o binario) o a parete, con kit di montaggio incluso
Alimentazione PoE	Compatibile con switch PoE o injector PoE

Domande frequenti - EAP320 TP-LINK

Come installare il punto di accesso EAP320?

L'EAP320 può essere installato a soffitto (su binario o soletta) o a parete. Utilizzare il supporto di montaggio fornito e seguire i passaggi del manuale. Assicurarsi di far passare il cavo Ethernet attraverso l'apposito foro prima di bloccare l'apparecchio.

Come alimentare l'EAP320?

L'EAP320 può essere alimentato tramite uno switch PoE (802.3af) o tramite un trasformatore di alimentazione (non fornito). Collegare il cavo Ethernet alla porta PoE o collegare l'alimentatore al connettore di alimentazione.

Quale software utilizzare per gestire più EAP?

Utilizzare il software EAP Controller scaricabile gratuitamente dal sito TP-Link. Consente una gestione centralizzata di più punti di accesso.

Posso utilizzare l'EAP320 senza controller?

Sì, l'EAP320 può funzionare in modalità autonoma, ma la gestione centralizzata tramite EAP Controller è consigliata per reti con più punti di accesso.

Quali sono le dimensioni e il peso dell'EAP320?

Le dimensioni approssimative sono 200 x 200 x 35 mm e il peso è di circa 0,3 kg. Consultare la scheda tecnica ufficiale per valori precisi.

Come pulire l'EAP320?

Utilizzare un panno morbido e asciutto per pulire la superficie. Non utilizzare prodotti chimici o abrasivi. Staccare l'alimentazione prima della pulizia.

Cosa fare se l'EAP320 non si accende?

Controllare l'alimentazione: se si utilizza il PoE, assicurarsi che lo switch sia acceso e che il cavo sia ben collegato. Se si utilizza l'alimentatore, provare un'altra presa.

L'EAP320 è compatibile con il montaggio su binario a soffitto?

Sì, nella confezione sono inclusi dei clip per binari a soffitto. Seguire la procedura descritta nel manuale per fissare il supporto al binario.

Come ripristinare l'EAP320?

Tenere premuto il pulsante Reset (situato sull'involucro) per circa 5 secondi fino a quando i LED lampeggiano. L'apparecchio tornerà alle impostazioni di fabbrica.

Dove trovare il manuale completo dell'EAP320?

Il manuale è disponibile per il download gratuito in formato PDF sul sito notice-facile.com o direttamente da TP-Link. È possibile richiedere anche una traduzione via email.

MANUALE UTENTE EAP320 TP-LINK

ia Gobetti 2/A 20063 Cernusco sul Naviglio (MI)

TP-LINK France SARL

Nota: L'immagine può essere diversa dal prodotto attuale.

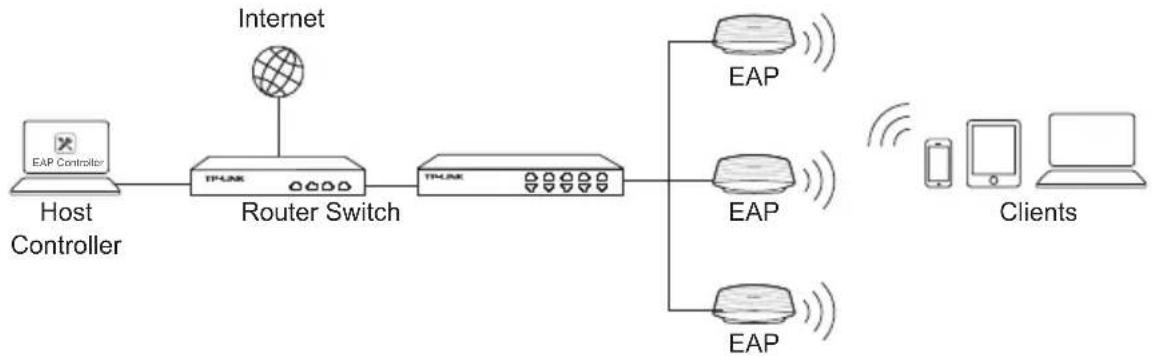

Topologia Rete

Qui sotto trovate una tipica topologia di rete per gli EAP.

Serve un server DHCP (tipicamente un router) per assegnare gli indirizzi IP agli EAP e ai client presenti nella vostra rete locale. In un computer, che può essere nella stessa o in un'altra subnet rispetto agli EAP, funzionerà il software EAP Controller, che viene usato per gestire centralmente gli EAP.

Potete ottenere il software EAP Controller dal sito web http://www.tp-link.it.

Installazione Hardware

■ Opzione 1: Barra per montaggio a soffitto

Seguite i seguenti passi per installare lo EAP con gli accessori forniti:

1 Posizionate il gancio con barra a T da soffitto e spingete la parte mobile verso la base della barra.

2 Usate una vite a testa piatta M3×6 per bloccare il gancio a T nella barra da soffitto.

3 Attaccate le staffe di montaggio al gancio con barra a T da soffitto usando 4 viti a testa piatta M3x6.

4 Infilate il cavo Ethernet nel foro di fissaggio delle staffe di montaggio. Collegiate il cavo alla porta ETHERNET e attaccate lo EAP alle staffe.

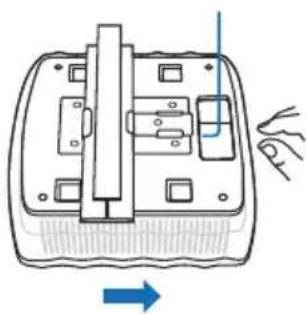

5 Spingete lo EAP nella direzione delle frecce fino a quando si blocca nella giusta posizione, come mostrato a sinistra. Poi sistemate il cavo per nascondere la parte esposta dietro lo EAP.

■ Opzione 2: Montaggio a soffitto

Seguite i seguenti passi per installare lo EAP con gli accessori forniti:

Guarnizioni (Qtà.4)

Viti a testa piatta M3×30 (Qtà.4)

Dadi a farfalla (Qtà.4)

1 Rimuovete il pannello del controsoffitto.

2 Posizionate le staffe di montaggio al centro del pannello del controsoffitto. Segnate le 4 posizioni dei fori delle viti e un foro per farci passare il cavo Ethernet. Trapanate 4 fori da 4mm per le viti e 1 foro da 10mm per il cavo Ethernet.

Foro per il cavo Ethernet

3 Assicurate le staffe di montaggio al pannello del controsoffitto usando 4 viti a testa piatta M3x30, guarnizioni e dadi a farfalla.

4 Infilate il cavo Ethernet nel foro e posizionate il pannello del controsoffitto nel suo posto.

5 Connettete il cavo Ethernet alla porta ETHERNET e spinete lo EAP nella direzione delle frecce fino a quando si blocca nella giusta posizione, come mostrato a sinistra. Poi sistemate il cavo per nascondere la parte esposta dietro lo EAP.

■ Opzione 3: Montaggio a muro

Seguite i seguenti passi per installare lo EAP con gli accessori forniti:

Nota: Vi consigliamo di non installare lo EAP con la porta Ethernet posizionata verso l'alto.

1 Se il cavo Ethernet passa attraverso il muro, potete posizionare le staffe di montaggio così da fare passare il cavo attraverso il foro di fissaggio. Segnate le 4 posizioni dei buchi delle viti, poi trapanate 4 fori da 6mm.

2 Inserite i fisher nei fori da 6mm.

3 Assicurate le staffe di montaggio al muro avvitando le viti auto filettanti nei fisher. Assicuratevi che le spalle delle staffe di montaggio siano poste dietro.

4 Collegiate il cavo Ethernet alla porta ETHERNET del EAP e attaccate lo EAP alle staffe di montaggio.

5 Spingete lo EAP nella direzione delle frecce fino a quando si blocca nella giusta posizione, come mostrato a sinistra. Poi sistemate il cavo per nascondere la parte esposta dietro lo EAP.

EAP può essere alimentato tramite un dispositivo PSE (come uno switch PoE) o un alimentatore.

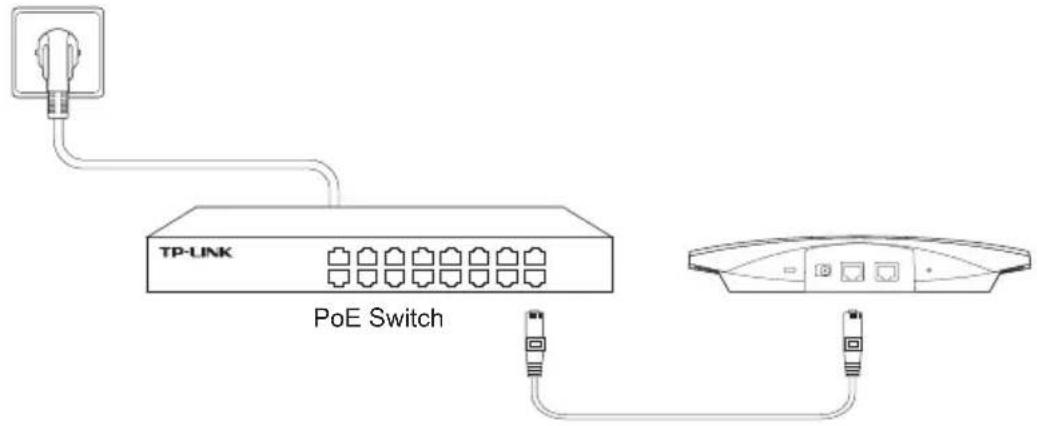

■ Tramite Switch PoE

Collegate il cavo Ethernet allo switch PoE e alla porta ETHERNET.

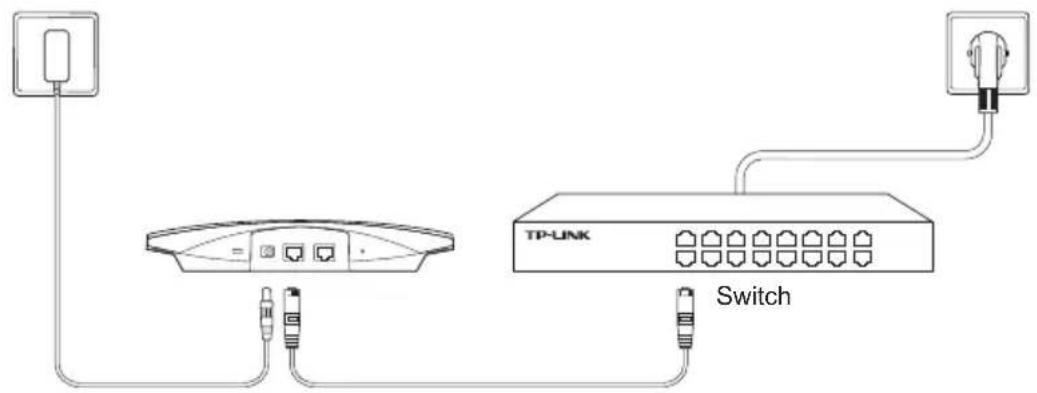

■ Tramite Alimentatore

Collegate tramite l'alimentatore la porta POWER del EAP e una presa elettrica standard.

Informazioni sulla sicurezza:

• Se il prodotto ha un pulsante ON/OFF, utilizzare il pulsante per spegnerlo ed accenderlo. Alcuni prodotti progettati per essere sempre operativi non ha pulsante ON/OFF: in questo caso agire direttamente sull'alimentatore..
• Non aprire il prodotto o tentare di ripararlo, rischio di shock ad alta tensione. L'apertura di un componente sigillato o prodotto annulla la garanzia.
• Mantenere lontano dall'acqua.

Garanzia

Esclusivamente per prodotti marchiati TP-LINK.

LA PRESENTE GARANZIA CONFERISCE SPECIFICI DIRITTI LEGALI, IN AGGIUNTA AI DIRITTI PREVISTI DALLA LOCALE LEGISLAZIONE.

NEI LIMITI CONSENTITI DALLA LEGGE, LA PRESENTE GARANZIA ED I RIMEDI INDICATI SONO ESCLUSIVI ED IN LUOGO A TUTTE LE ALTRE GARANZIE, RIMEDI E CONDIZIONI.

TP-LINK garantisce i soli prodotti hardware marchiati TP-LINK venduti nella rispettiva confezione originale non compromessa ed utilizzati secondo le linee guida illustrate: Il periodo di tempo di validità della garanzia, nel rispetto delle normative vigenti, vale a partire dalla data riportata sulla prova d'acquisto da parte dell'utente finale.
