EAP320 - Point d'accès TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Point d'accès WiFi
Marque	TP-Link
Modèle	EAP320
Dimensions (L x l x H)	200 x 200 x 35 mm (estimation)
Poids	0,3 kg (estimation)
Alimentation	PoE 802.3af ou adaptateur secteur (12 V)
Interfaces	1 port Ethernet 10/100/1000 Mbps
Fonctions principales	Point d'accès WiFi, gestion centralisée via EAP Controller, montage au plafond, au mur ou sur rail
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Ne pas démonter l'appareil. Ne pas utiliser à proximité d'eau. Débrancher l'alimentation pour couper le courant.
Pièces détachées et réparabilité	Réparation exclusivement par TP-Link ou un service agréé. Garantie limitée incluse.
Logiciel de gestion	EAP Controller (téléchargeable sur www.tp-link.fr)
Montage	Plafond (sur dalle ou rail) ou mural, avec kit de montage fourni
Alimentation PoE	Compatible avec switch PoE ou injecteur PoE

FOIRE AUX QUESTIONS - EAP320 TP-LINK

Comment installer le point d'accès EAP320 ?

L'EAP320 peut être installé au plafond (sur rail ou dalle) ou au mur. Utilisez le support de montage fourni et suivez les étapes de la notice. Assurez-vous de passer le câble Ethernet par le trou dédié avant de verrouiller l'appareil.

Comment alimenter l'EAP320 ?

L'EAP320 peut être alimenté via un switch PoE (802.3af) ou via un transformateur d'alimentation (non fourni). Branchez le câble Ethernet au port PoE ou connectez l'adaptateur secteur au connecteur d'alimentation.

Quel logiciel utiliser pour gérer plusieurs EAP ?

Utilisez le logiciel EAP Controller téléchargeable gratuitement sur le site TP-Link. Il permet une gestion centralisée de plusieurs points d'accès.

Puis-je utiliser l'EAP320 sans contrôleur ?

Oui, l'EAP320 peut fonctionner en mode autonome, mais la gestion centralisée via EAP Controller est recommandée pour les réseaux de plusieurs points d'accès.

Quelles sont les dimensions et le poids de l'EAP320 ?

Les dimensions approximatives sont 200 x 200 x 35 mm et le poids est d'environ 0,3 kg. Consultez la fiche technique officielle pour des valeurs précises.

Comment nettoyer l'EAP320 ?

Utilisez un chiffon doux et sec pour nettoyer la surface. N'utilisez pas de produits chimiques ou abrasifs. Débranchez l'alimentation avant nettoyage.

Que faire si l'EAP320 ne s'allume pas ?

Vérifiez l'alimentation : si vous utilisez le PoE, assurez-vous que le switch est sous tension et que le câble est bien connecté. Si vous utilisez l'adaptateur secteur, testez une autre prise.

L'EAP320 est-il compatible avec le montage sur rail de plafond ?

Oui, des clips pour rails de plafond sont fournis dans l'emballage. Suivez la procédure décrite dans la notice pour fixer le support au rail.

Comment réinitialiser l'EAP320 ?

Maintenez enfoncé le bouton Reset (situé sur le boîtier) pendant environ 5 secondes jusqu'à ce que les LEDs clignotent. L'appareil reviendra aux paramètres d'usine.

Où trouver la notice complète de l'EAP320 ?

La notice est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com ou directement chez TP-Link. Vous pouvez également demander une traduction par email.

MODE D'EMPLOI EAP320 TP-LINK

Bâtiment Equateur, Sème Étage, 16-18 avenue Morane Saulnier, 78140 Vélizy-Villacoublay, France

Remarque: illustrations non contractuelles.

Topologie réseau

Une typologie réseau typique est présentée ci-dessous.

Un ordinateur faisant fonctionner le logiciel EAP Controller, qui peut être dans le même sous-réseau que l'EAP ou pas, est requis pour administrer de façon centralisée les EAP.

Vous pouvez télécharger le logiciel EAP Controller depuis notre site :

www.tp-link.fr

Installation matérielle

■ Option 1 : Montage sur rail de plafond

Suivre les étapes suivantes pour installer l'EAP avec les accessoires fournis :

Support de fixation pour rails de plafond

Vis CHC M3x6 (Qté : 5)

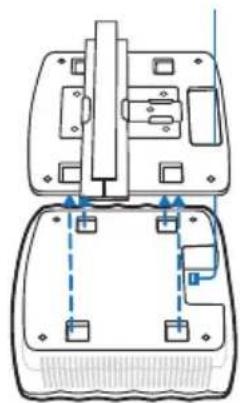

1 Positionner le clip pour rails de plafond et faire coulisser le dispositif mobile en direction du rail.

2 Utiliser une vis CHC M3x6 pour fixer le clip de fixation sur rails de plafond.

3 Fixer le support de montage au clip de fixation pour rails de plafond à l'aide des 4 vis CHC M3.

4 Faites passer le cordon Ethernet via le trou dédié du support de montage. Connecter le cordon au port Ethernet et fixer l'EAP au support.

5 Faire coulisser l'EAP dans la direction des flèches jusqu'à son verrouillage. Puis ajuster le cordon Ethernet pour masquer la portion visible derrière l'EAP.

■ Option 2 : Montage au plafond

Suivre les étapes suivantes pour installer l'EAP avec les accessoires fournis :

Rondelles (Qté : 4)

Vis CHC M3x30 (Qté : 4)

Écrous papillon (Qté : 4)

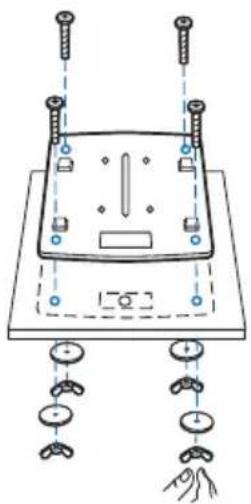

1 Démonter la dalle de plafond.

2 Placer le support de montage au centre de la dalle de plafond. Marquer les positions des quatre trous de fixation ainsi que celui de passage du cordon Ethernet. Percer 4 trous de 4mm pour les vis et un trou de 10mm pour le cordon Ethernet.

Trou de passage du cordon Ethernet

3 Fixer le support de montage à la dalle de plafond en utilisant les 4 vis CHC M3x30, les rondelles et les écrous papillon.

4 Passer le cordon Ethernet au travers du trou. Puis remettre la dalle de plafond à sa place.

5 Connecter le cordon Ethernet au port Ethernet de l'EAP et faire coulisser ce dernier dans la direction des flèches jusqu'à son verrouillage comme montré ci à gauche. Puis ajuster le cordon Ethernet pour masquer la portion visible derrière l'EAP.

■ Option 3 : Montage mural

Suivre les étapes suivantes pour installer l'EAP avec les accessoires fournis :

Note : Nous ne recommandons pas d'installer l'EAP avec le port Ethernet vers le haut.

1 Si votre cordon Ethernet arrive sur un mur, vous pouvez positionner le support de montage de façon à ce que le trou de passage soit positionné à l'endroit adéquat. Marquer les positions des quatre trous de fixation et percer quatre trous de 6mm.

2 Insérer les chevilles plastiques dans les trous de 6mm.

3 Fixer le support de montage au mur en vissant les vis dans les chevilles. Assurez vous que les ergots du support de montage ne soient pas placées côté mur.

4 Connecter le cordon Ethernet au port Ethernet de l'EAP et fixer ce dernier à son support de montage.

5 Faire coulisser l'EAP dans la direction des flèches jusqu'à son verrouillage puis ajuster le cordon Ethernet pour masquer la portion visible derrière l'EAP.

L'EAP peut être alimenté par un switch PoE (ou un injecteur PoE) ainsi que par un transformateur d'alimentation.

■ Via Switch PoE

Connector le cordon depuis le switch PoE au port Ethernet.

■ Via transformateur d'alimentation

Brancher le cordon d'alimentation au connecteur d'alimentation de l'EAP puis brancher le transformateur d'alimentation à une prise électrique.

Informations de sécurité

• Quand un appareil possède un interrupteur de mise sous/hors tension, cet interrupteur est l'une des possibilités de mettre l'appareil hors tension. Pour les appareils dépourvus d'interrupteur de mise sous/hors tension, l'unique possibilité de les mettre hors tension est de déconnecter leur cordon ou transformateur d'alimentation de la source électrique. Ce cordon ou le transformateur d'alimentation doit impérativement rester accessible.
• Ne pas démonter cet appareil ou tenter de le réparer, cela pourrait vous exposer à des hautes tensions électriques ou à d'autres risques. Démonter un composant scellé ou un appareil scellé annulerait aussitôt sa garantie. Pour toute réparation merci de vous adresser à nous.

- Ne pas utiliser cet appareil à proximité d'eau.

Garantie limitée TP-LINK

Concerne les produits de marque TP-LINK uniquement.

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS.

TP-LINK garanti les matériels marqués TP-LINK, conditionnés dans un emballage original : contre les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-LINK, pour une durée : inscrite sur l'emballage du produit ; à compter de la date d'achat par l'utilisateur final.
