| Tipo de producto | Punto de acceso exterior (CPE - Equipo de las Instalaciones del Cliente) |
| Marca | TP-Link |
| Modelo | CPE220 |
| Dimensiones (L x A x H) | Aproximadamente 200 x 110 x 45 mm |
| Peso | Aproximadamente 0,5 kg (sin soporte) |
| Alimentación | PoE (Alimentación a través de Ethernet) 24 V pasivo, adaptador incluido |
| Consumo eléctrico | Hasta 12 W |
| Frecuencias Wi-Fi | 2,4 GHz (hasta 300 Mbps) |
| Estándares inalámbricos | IEEE 802.11 b/g/n |
| Antena | Antena direccional integrada (ganancia ~10 dBi) |
| Puertos | 1 puerto Ethernet 10/100 Mbps con PoE |
| Funciones principales | Punto de acceso, puente (bridge), repetidor, cliente inalámbrico |
| Modo de alimentación | PoE pasivo (inyector incluido) |
| Índice de protección | IP65 (resistente a la intemperie) |
| Temperatura de funcionamiento | -30 °C a 70 °C |
| Gestión | Interfaz web, software TP-Link Pharos Control |
| Seguridad inalámbrica | WPA/WPA2, filtrado MAC, WPS |
| Mantenimiento y limpieza | Limpiar con un paño suave y seco. No usar productos químicos. |
| Seguridad de instalación | Instalar fuera del alcance de los niños, evitar fuentes de calor y humedad excesiva. |
| Piezas de repuesto y reparabilidad | Ninguna pieza reemplazable por el usuario. En caso de avería, contactar con el servicio técnico. |
| Información general | Usar exclusivamente el adaptador PoE suministrado. Respetar las regulaciones locales. |
Preguntas frecuentes - CPE220 TP-LINK
Preguntas de los usuarios sobre CPE220 TP-LINK
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Punto de acceso en formato PDF gratis! Encuentra tus instrucciones CPE220 - TP-LINK y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. CPE220 de la marca TP-LINK.
MANUAL DE USUARIO CPE220 TP-LINK
Nota: La imagen puede diferir del producto actual.
Topología Típica de Red
■ Modo de Gestión
Vía Software de Gestión Centralizado
Un ordenador funcionando con el software de gestión centralizado, el cual puede estar en la misma o diferente subred que los APs, se utiliza para la gestión centralizada de los APs
Puede obtener el software correspondiente desde nuestra página web: http://www.tp-link.es
A través del controlador de hardware (para ciertos dispositivos)
El controlador de hardware puede estar en la misma o diferente subred que los APs, la gestión del host se utiliza para acceder al controlador de hardware y gestionar los APs de manera centralizada

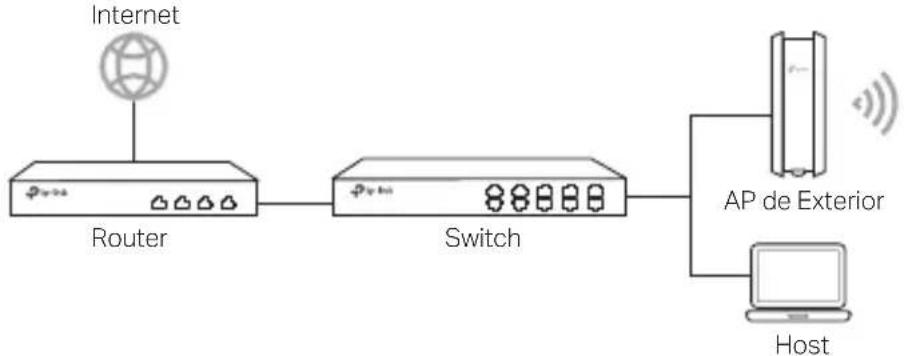

■ Modo Standalone
Conexión Hardware
Elija un método para conectar su dispositivo de acuerdo a los accesorios
■ Vía Switch PoE
Algunos APs pueden alimentarse a través del dispositivo PSE (como un switch PoE) que cumple con la clase de fuente de alimentación 2 (PS2) o fuente de alimentación limitada (LPS) de IEC 62368-1.
Nota: La disponibilidad depende del producto real. Consulte las especificaciones del producto.
■ Vía Adaptador PoE
Algunos AP pueden alimentarse a través del adaptador PoE.
Nota: La disponibilidad depende del producto real. Consulte las especificaciones del producto.
0
Instalación de Hardware
1 Elija un método de montaje del dispositivo

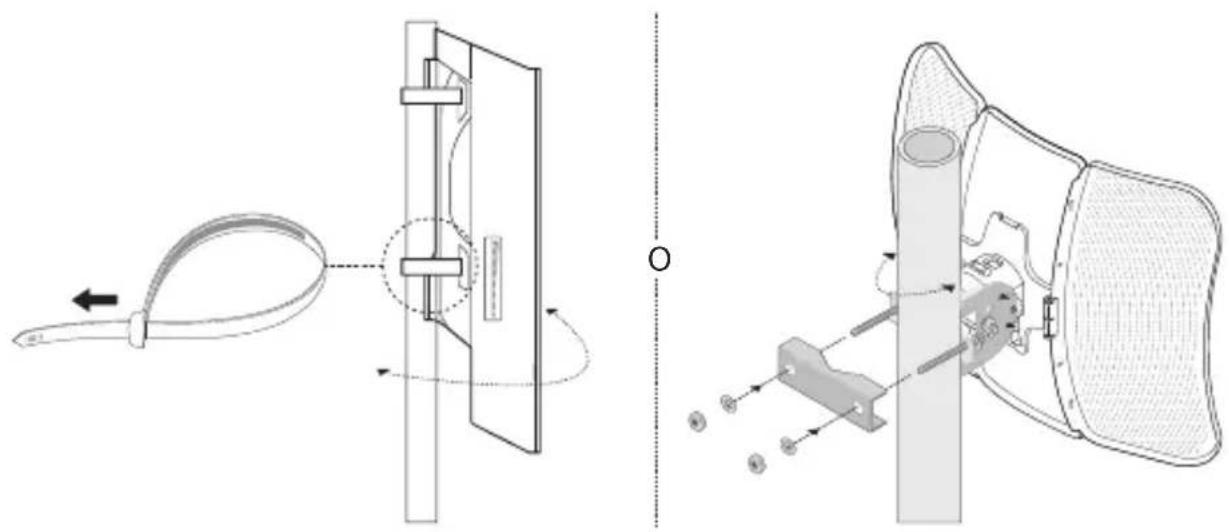

■ Montaje del Dispositivo en un Mástil
En la ubicación seleccionada, una el dispositivo a un punto adecuado del mástil y luego alinee el dispositivo aproximadamente hacia la dirección a la que haya orientado el dispositivo
■ Montaje del Dispositivo en Pared (para el producto con herrajes de montaje)
Monte el herraje en la posición que necesite en la pared. Apriete y deslice el dispositivo hasta cerrarlo Después, conecte las antenas al dispositivo

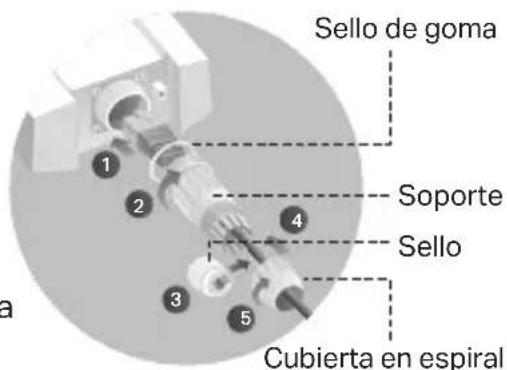

2 Instale el sello impermeable (para ciertos dispositivos)
Antes de la instalación, coloque el cable Ethernet a través de la cubierta en espiral, el soporte y el aro de goma. Luego siga los pasos que se muestran en la imagen:
(1) Conecte el cable Ethernet al puerto
(2) Coloque el sello de goma en la cabeza del soporte y atornille el soporte al cuerpo del dispositivo
(3) Coloque el cable Ethernet a través de la ranura del sello con el lado más grueso hacia el soporte
(4) Conecte el sello al soporte
(5) Atornille la cubierta en espiral al soporte
Topologia de Rede Típica
■ Através de Switch PoE
■ Através de Adaptador PoE
Información de seguridad
- Mantener el dispositivo alejado del fuego o de ambientes calientes No sumergir en agua ni en ningún otro líquido
- No intente desmontarlo, repararlo o modificar el dispositivo Si necesita servicio técnico, póngase en contacto con nosotros
- No utilice para cargar el dispositivo cargadores o cables USB dañados
- No utilice cualquier otro cargador diferente al recomendado
- No utilice el dispositivo donde los dispositivos inalámbricos no están permitidos
- El adaptador debe ser instalado cerca del equipo y en un lugar de fácil acceso.
- Adaptador debe utilizarse en interiores donde la temperatura ambiente es inferior o
igual a 40 °C
- El enchufe del cable de alimentación se utiliza como dispositivo de desconexión, la toma de corriente debe ser fácilmente accesible
Por favor lea y siga las indicaciones anteriores de seguridad cuando el dispositivo esté funcionando No nos haremos responsables de posibles daños o accidentes que puedan ocurrir debido a un uso incorrecto del dispositivo Por favor utilice este producto de manera correcta y bajo su propia responsabilidad.
Ελληνικά
Por la presente TP-Link declara que este dispositivo cumple con los requisitos esenciales y otras disposiciones relevantes de las directivas 2014/53/EU, 2009/125/EC, 2011/65/EU, (EU) 2015/863
La declaración original CE de la conformidad puede encontrarse en:
Sólo para productos que porten la marca TP-Link. Para obtener información sobre el período de garantía, política y procedimientos, visitar https://www.tp-link.com/es/support
ESTA GARANTÍA LE CONFIERE DERECHOS LEGALES ESPECÍFICOS, Y ES POSIBLE QUE USTED DISPONGA DE OTROS DERECHOS, LOS CUALES PUEDEN VARIAR SEGÚN EL ESTADO (O SEGÚN EL PAÍS O PROVINCIA).
EN LA MEDIDA QUE LO PERMITA LA JURISDICCIÓN LOCAL, ESTA GARANTÍA Y LOS
RECURSOS ESTABLECIDOS EN ELLA SON EXCLUSIVOS EN LUGAR DE CUALQUIER OTRA GARANTÍA, RECURSO Y CONDICIÓN.
TP-Link garantiza el producto de hardware que porta la marca TP-Link contenido en la caja original contra defectos en los materiales y mano de obra bajo condiciones normales de uso de acuerdo con las directrices de TP-Link por un periodo que depende del servicio local desde la fecha original de compra en la tienda por parte del usuario final adquiriente
