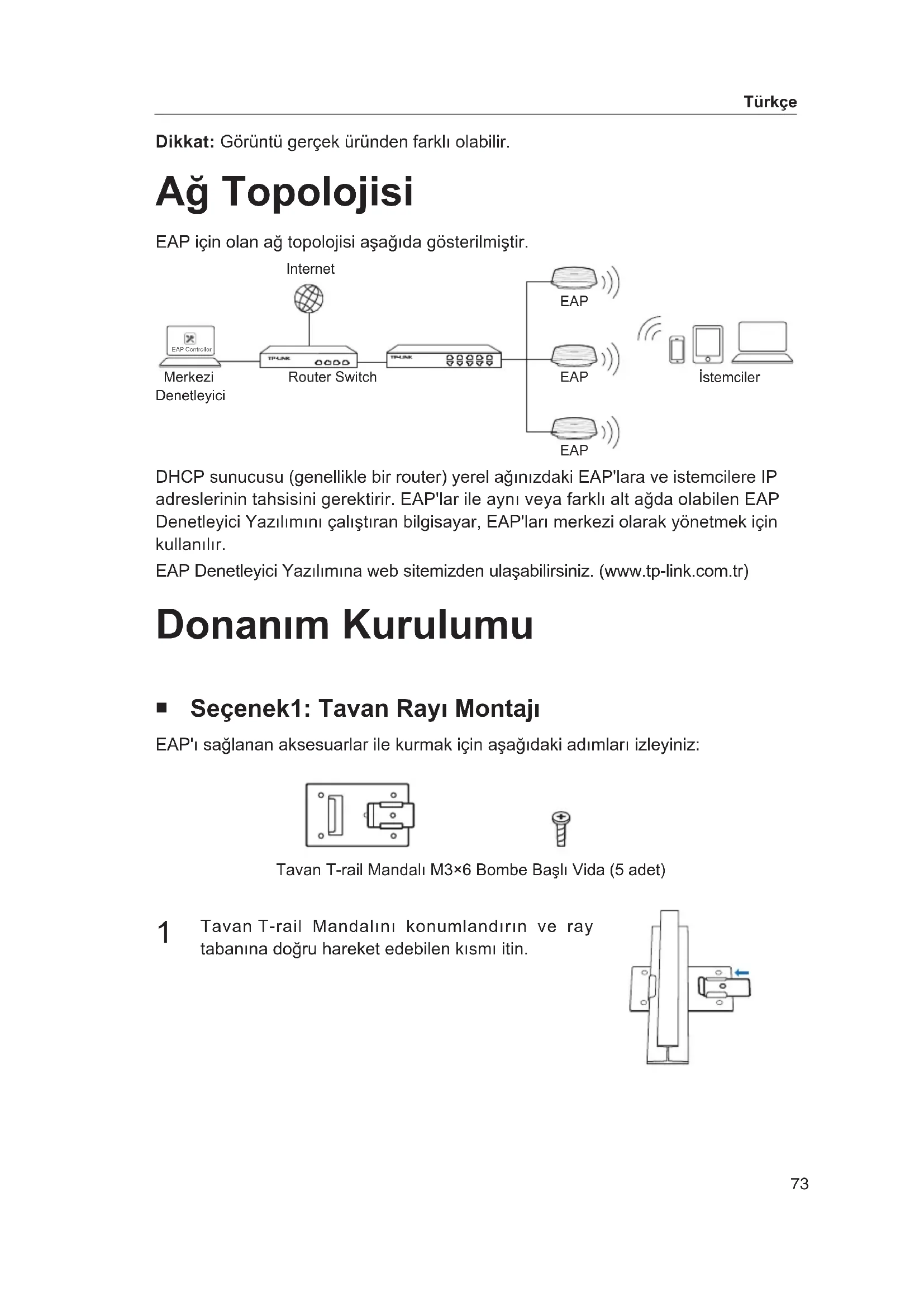

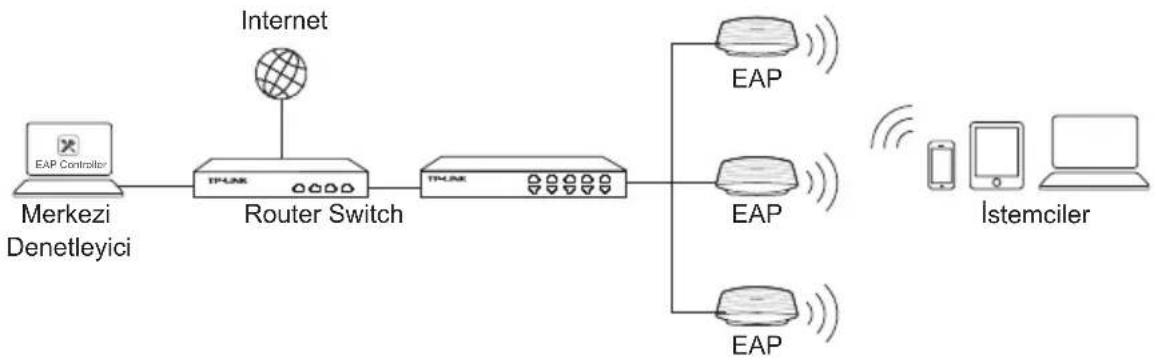

Via strømadapteren Tilslut derefter den ene ende af den medfølgende strømadapter til STRØM-stikket og den anden ende til en almindelig stikkontakt. Kontakt POE-kontakt73 Türkçe Dikkat: Görüntü gerçek üründen farklı olabilir. Ağ Topolojisi EAP için olan ağ topolojisi aşağıda gösterilmiştir. EAP Controller DHCP sunucusu (genellikle bir router) yerel ağınızdaki EAP'lara ve istemcilere IP adreslerinin tahsisini gerektirir. EAP'lar ile aynı veya farklı alt ağda olabilen EAP Denetleyici Yazılımını çalıştıran bilgisayar, EAP'ları merkezi olarak yönetmek için kullanılır. EAP Denetleyici Yazılımına web sitemizden ulaşabilirsiniz. (www.tp-link.com.tr) Donanım Kurulumu

Seçenek1: Tavan Rayı Montajı EAP'ı sağlanan aksesuarlar ile kurmak için aşağıdaki adımları izleyiniz:

Tavan T-rail Mandalını konumlandırın ve ray tabanına doğru hareket edebilen kısmı itin. Merkezi DenetleyiciRouter Switchİstemciler Tavan T-rail Mandalı M3×6 Bombe Başlı Vida (5 adet) Internet EAP EAP EAP74 Türkçe

T-rail Mandalını tavan rayına sabitlemek için bir M3×6 bombe başlı vida kullanın.

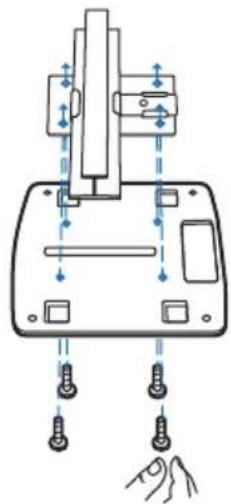

4 adet M3×6 bombe başlı vida kullanarak Tavan T-rail Mandalını montaj desteğine tutturun.

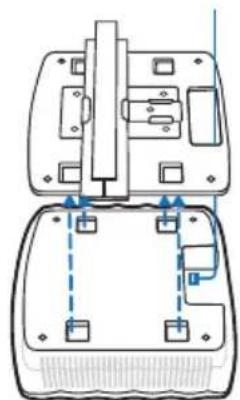

Ethernet Kablosunu, montaj desteğinin tespit deliğinin içinden geçirin. Kabloyu ETHERNET portuna bağlayın ve EAP'ı desteğe tutturun.

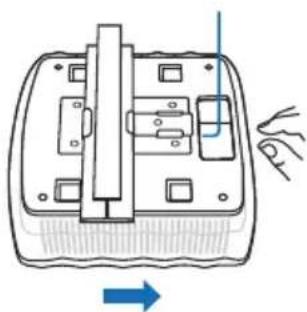

Solda gösterildiği gibi, EAP'ı yerine kilitlenene kadar oklar yönünde itin. Sonrasında açıkta kalan kısmı EAP'ın arkasına gizlemek için kabloyu ayarlayın.75 Türkçe

Seçenek2: Tavana Montaj EAP'ı sağlanan aksesuarlar ile kurmak için aşağıdaki adımları izleyin:

Tavan kaplamasını çıkarın.

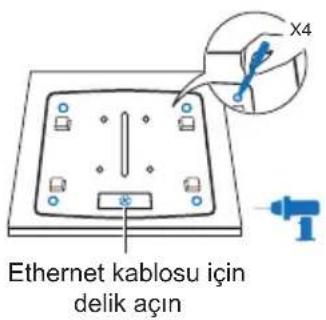

Tavan kaplamasının merkezine montaj desteğini yerleştirin. 4 adet vida deliğinin yerini işaretleyin ve Ethernet kablosu için de 10mm delik işaretleyin. Montaj desteğini sabitlemek için 4 adet 4 milimetrelik ve Ethernet kablosu için de 1 adet 10 milimetrelik delikler delin.

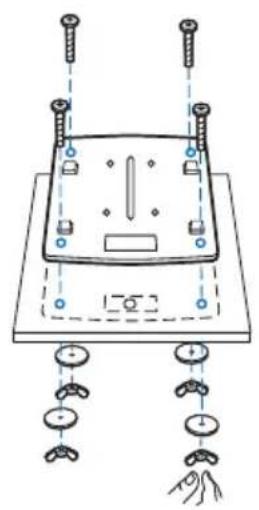

4 adet M3×30 bombe başlı vidayı, pulu ve kelebek somunu kullanarak montaj desteği tavan kaplamasına sabitleyin. Pul (4 adet) M3×30 Bombe Başlı Vida (4 adet) Kelebek Somun (4 adet) Ethernet kablosu için delik açın76 Türkçe

Ethernet kablosunu delikten geçirin ve kaplamayı geri yerine takın. Ethernet kablosunu ETHERNET portuna bağlayın.

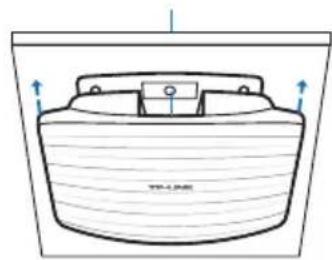

Ethernet kablosunu ETHERNET portuna bağlayın ve solda gösterildiği gibi, EAP'ı yerine kilitlenene kadar oklar yönünde itin. Sonrasında açıkta kalan kısmı EAP'ın arkasına gizlemek için kabloyu ayarlayın.

Seçenek3: Duvara Montaj EAP'ı sağlanan aksesuarlar ile kurmak için aşağıdaki adımları izleyin: Uyarı: EAP'ın kurulumunu tamamladıktan sonra monte etmenizi öneririz.

Ethernet kablosu duvardaki tesisattan geliyorsa, tespit deliği üzerinden kabloyu geçirmek için montaj desteğinin pozisyonunu buna göre ayarlayınız. Vida deliği için 4 işaret belirleyin ve 6mm'lik delikler delin.

Plastik dübelleri 6mm'lik deliklerin içine yerleştirin. M3×28 Plastik Dübel (4 adet) M3×20 Akıllı Vida (4 adet)77 Türkçe

Montaj desteğini duvara sabitlemek için akıllı vidalarla dübellere sıkın. Montaj desteğindeki tırnakların dış tarafta olduğundan emin olun.

Ethernet kablosunu EAP üzerindeki ETHERNET portuna bağlayın ve EAP'ı montaj desteğine tutturun.

EAP'ı yerine kilitlenene kadar oklar yönünde itin ve sonrasında açıkta kalan kısmı EAP'ın arkasına gizlemek için kabloyu ayarlayın.78 Türkçe Güç Kaynağı EAP, bir PSE cihazı (PoE switch gibi) veya güç adaptörü aracılığıyla çalıştırılabilir.

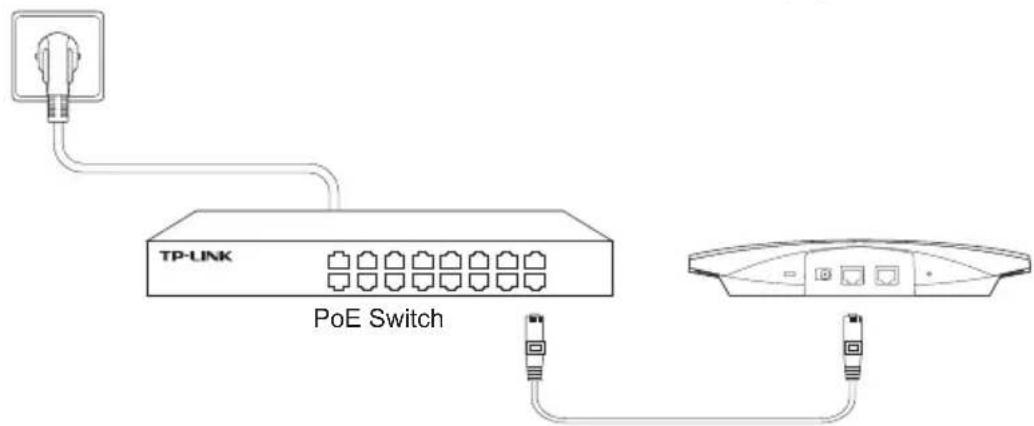

PoE Switch Aracılığıyla PoE Switch'deki Ethernet kablosunu ETHERNET portuna bağlayın.

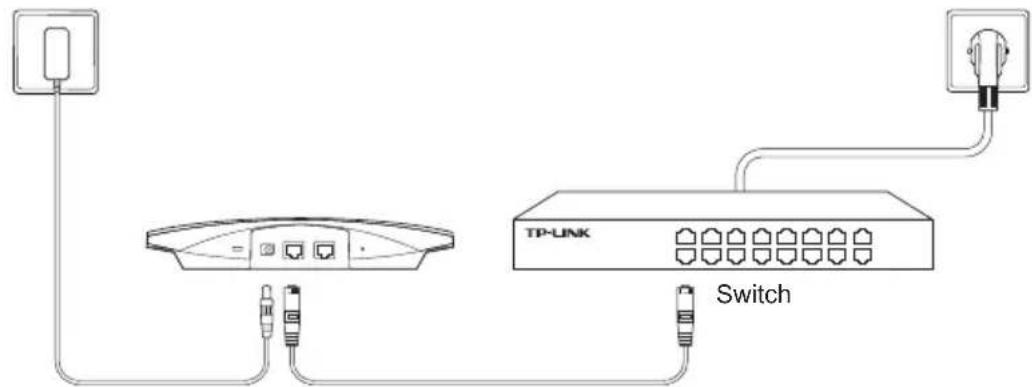

Güç Adaptörü Aracılığıyla Güç adaptörünün bir ucunu EAP'ın GÜÇ (POWER) portuna takın ve diğer ucunu duvar prizine takın. Switch PoE SwitchDeutsch Sicherheitsinformation

• Cihazın açma/kapama düğmesi varsa, bu cihazı açma/kapama işlemi için kullanılabilecek yollardan biridir. Açma/Kapama düğmesi olmayan ürünler için, cihazı kapatmak için güç adaptörü ile bağlantısının kesilmesi gerekmektedir. Bağlantısı kesilen cihaz yeniden takıldığında çalışır durumda olmalıdır.

• Cihazın içini açmaya veya tamir etmeye çalışmayınız, zira yüksek voltaj ve diğer risklere maruz kalabilirsiniz. Kapalı bir ürünün veya ürün aksesuarının yetkili olmayan kişilerce açılması önerilmez ve bu işlem cihazı garanti dışı bırakacaktır. Ürününüz hakkında servis hizmeti için, lütfen bizlerle irtibata geçiniz.

• Ürünü sıvı ortamların yakınında çalıştırmayınız. TP-LINK Limitli Ürün Garantisi Yanlız TP-LINK Marka Ürünler için. BU GARANTİ SİZE ÇEŞİTLİ KANUNİ HAKLAR SAĞLAR, AYRICA YEREL UYGULAMALARDA (ÜLKE/EYALET) BÖLGE BAZINDA FARKLI HAKLARA DA SAHİP OLUNABİLİR. İŞBU GARANTİ BELGESİ VE YAPTIRIMLAR TAMAMEN ÖZELDİR VE YEREL KANUNLARIN BELİRTTİĞİ ÖLÇÜLER ÇERÇEVESİNDE DİĞER GARANTİ BELGELERİ VEYA YAPTIRIMLARIN YERİNE GEÇMEKTEDİR. TP-LINK, original kutu içerisinde yer alan TP-LINK markasına ait donanım ürününün, TP-LINK kılavuzlarında belirtildiği şekilde normal kullanımı durumunda son kullanıcının satın aldığı tarihten itibaren yerel makamların uygun gördüğü ve yasalarda belirtilen süre boyunca işçilik veya kullanılan parçalar sebebiyle arızalanmayacağını taahhüt eder.
