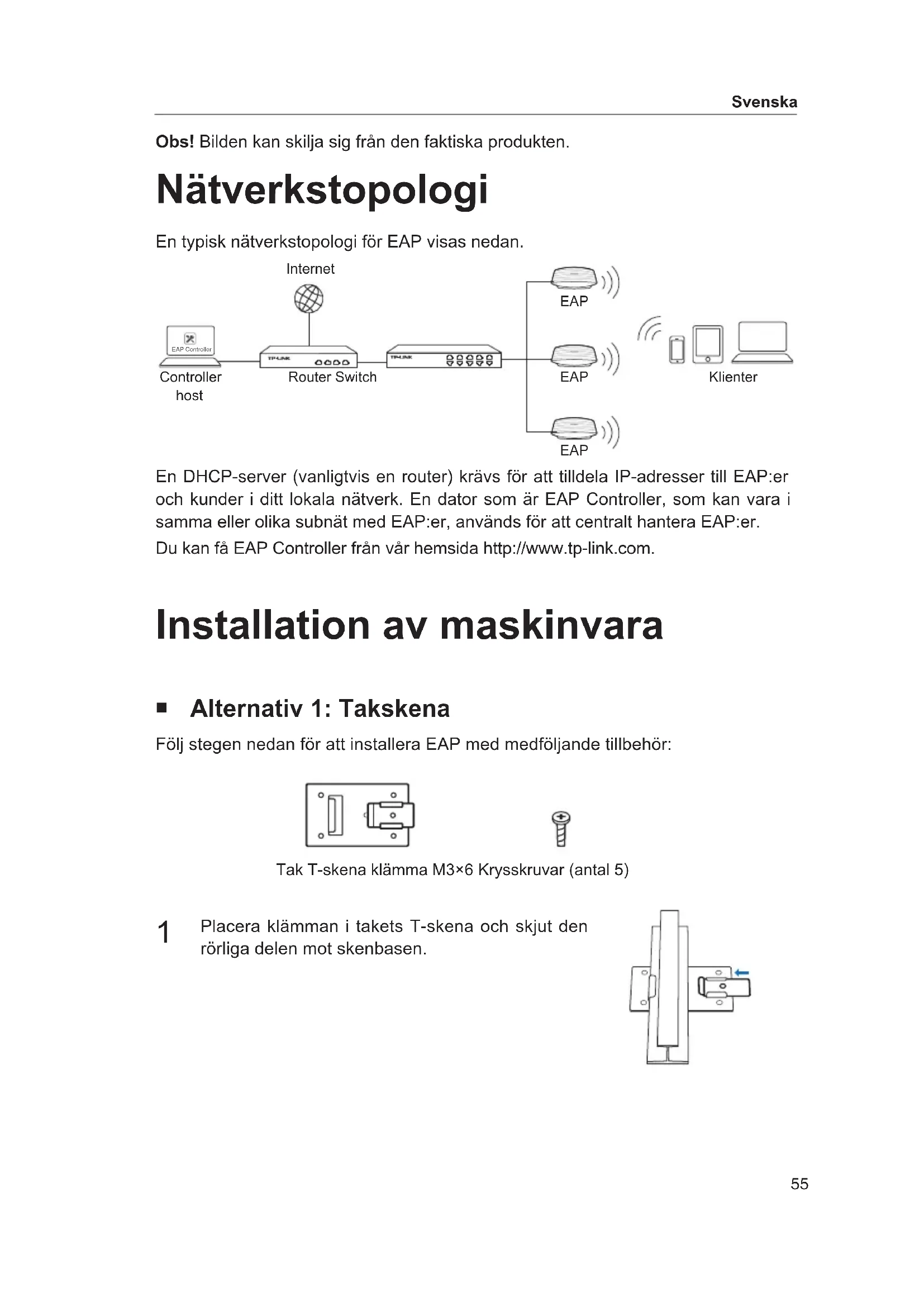

Via oplader Sluit 1 eind van de meegeleverde oplader in de POWER poort van de EAP en het andere uiteinde in een standaard wand stopcontact. Switch PoE Switch55 Svenska Obs! Bilden kan skilja sig från den faktiska produkten. Nätverkstopologi En typisk nätverkstopologi för EAP visas nedan. EAP Controller En DHCP-server (vanligtvis en router) krävs för att tilldela IP-adresser till EAP:er och kunder i ditt lokala nätverk. En dator som är EAP Controller, som kan vara i samma eller olika subnät med EAP:er, används för att centralt hantera EAP:er. Du kan få EAP Controller från vår hemsida http://www.tp-link.com. Installation av maskinvara

Alternativ 1: Takskena Följ stegen nedan för att installera EAP med medföljande tillbehör:

Placera klämman i takets T-skena och skjut den rörliga delen mot skenbasen. Controller host Router SwitchKlienter Tak T-skena klämma M3×6 Krysskruvar (antal 5) Internet EAP EAP EAP56 Svenska

Använd en M3×6 krysskruv för att säkra T-skenans klämma på takskenan.

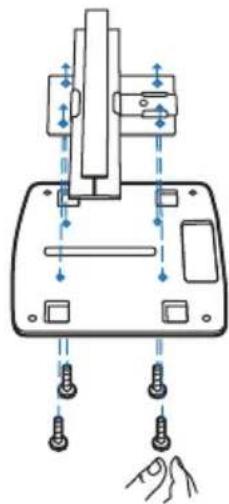

Anslut monteringsfästet i taket T-skena med fyra M3x6 krysskruvar.

Låt Ethernet-kabeln passera genom fästhålet på monteringsfästet. Anslut kabeln till Ethernet- porten och fäst EAP i konsolen.

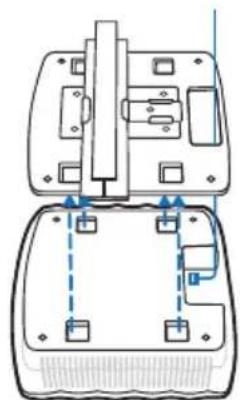

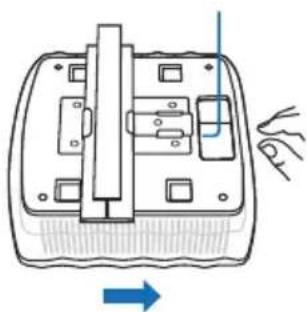

Tryck EAP längs pilarnas riktning tills de låses på plats, som visas till vänster. Justera sedan kabeln för att dölja den bakom EAP.57 Svenska

Alternativ 2: Takmontering Följ stegen nedan för att installera EAP med de medföljande tillbehör:

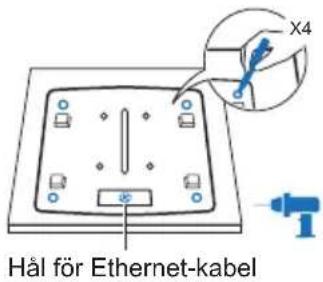

Placera monteringsfästet i centrum av takplattan. Markera de fyra positionerna för skruvhålen och ett hål för Ethernet-kabel för att mata igenom. Borra fyra 4mm hål för skruvar och en 10 mm hål för Ethernet- kabel.

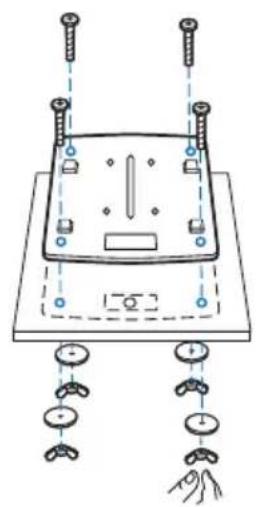

Fäst monteringskonsolen på takplattan med fyra M3x30 krysskruvar, brickor och vingmuttrar. Brickor (antal 4) M3×30 krysskruvar (antal 4) Vingmutter (antal 4) Hål för Ethernet-kabel58 Svenska

Mata Ethernet-kabeln genom hålet. Sätt sedan tillbaka takplattan.

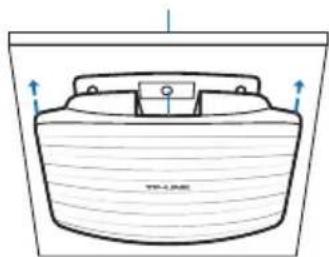

Anslut Ethernet-kabeln till Ethernet-porten och tryck EAP längs riktningen av pilarna tills den låses på plats, som visas till vänster. Justera sedan kabeln för att dölja den bakom E AP.

Alternativ3: Väggmontering Följ stegen nedan för att installera EAP med medföljande tillbehör: Obs: Vi avråder från att montera EAP:n med Ethernet portar uppåt .

Om Ethernet-kabeln matas genom väggen, kan du placera fästet för att låta kabeln gå genom fästhålet. Markera de fyra positionerna för skruvhålen och borra sedan fyra 6mm hål.

Sätt väggankare i 6mm hålen. M3×28 väggankare i plast (antal 4) M3×20 självgängande skruvar (antal 4)59 Svenska

Fäst monteringsfästet på väggen genom att driva de självgängande skruvar in i ankaret. Se till att monteringskonsolens axlar sitter på utsidan.

Anslut Ethernet-kabeln till Ethernet-porten på EAP och fäst EAP till fästet.

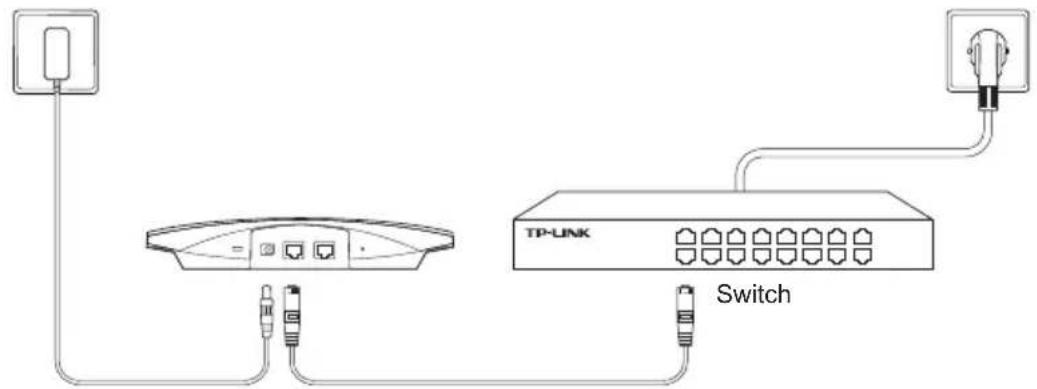

Tryck EAP längs pilarnas riktning tills den låses på plats, och justera sedan kabeln för att dölja den bakom EAP.60 Svenska Strömförsörjning EAP kan drivas via en PSE-enhet (t.ex. en PoE-switch) eller en strömadapter.

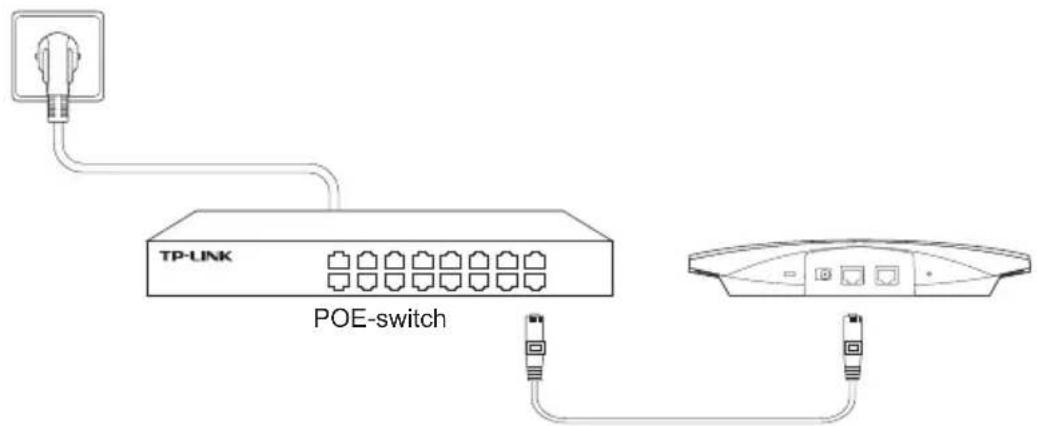

Via PoE Switch Anslut Ethernet-kabeln från PoE till Ethernet-porten.
