MANUAL DE UTILIZADOR EAP330 TP-LINK
Avenida da Liberdade, n°129, 7°B, 1250-140 Lisboa, Portugal
Nota: A imagem pode ser diferente do produto atual.

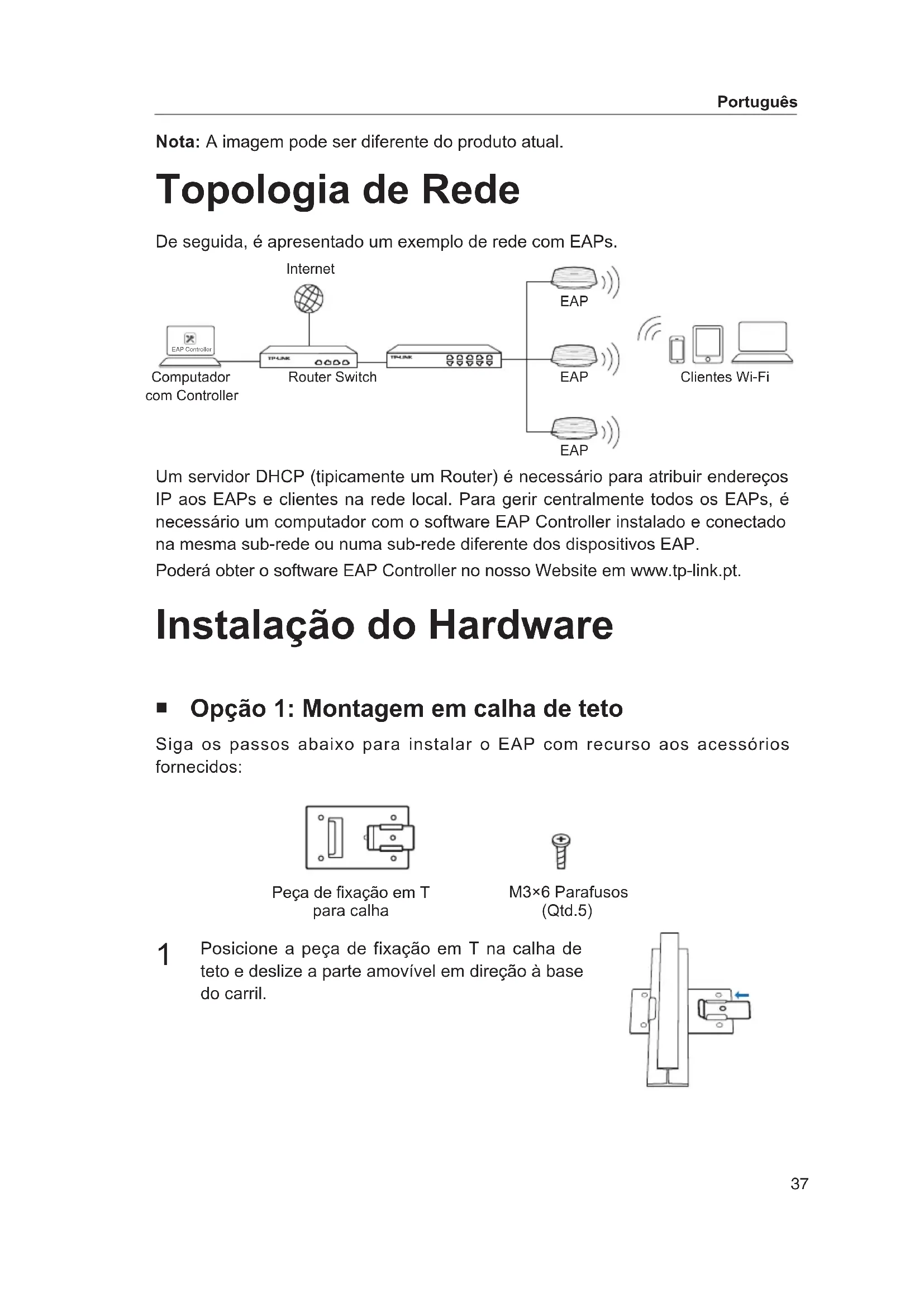

Topologia de Rede

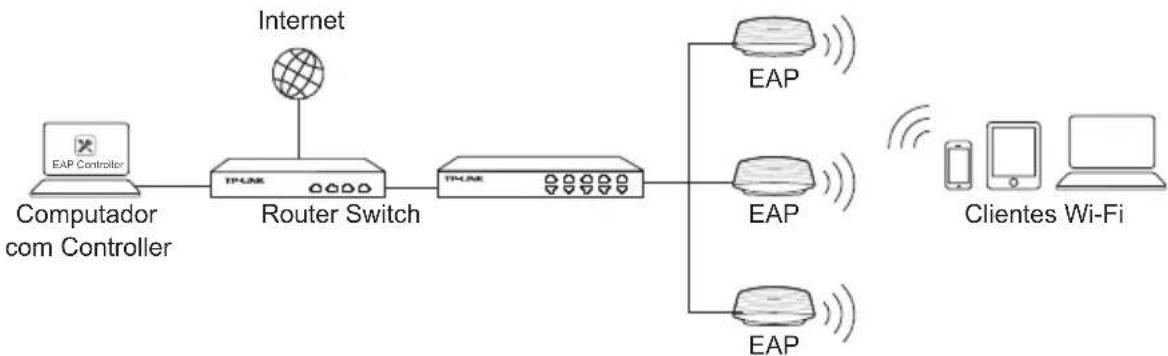

De seguida, é apresentado um exemplo de rede com EAPs.
Um servidor DHCP (tipicamente um Router) é necessário para atribuir endereços IP aos EAPs e pacientes na rede local. Para gerir centralmente todos os EAPs, é necessário um computador com o software EAP Controller instalado e conectado na mesma sub-rede ou numa sub-rede diferente dos dispositivos EAP.
Poderá obter o software EAP Controller no website da TP-Link em www.tp-link.pt.
Instalação do Hardware
- Opção 1: Montagem em calha de teto
Siga os passos abaixo para instalar o EAP com recurso aos acessórios fornecidos:
Peça de fixação em T para calha
M3×6 Parafusos (Qtd.5)

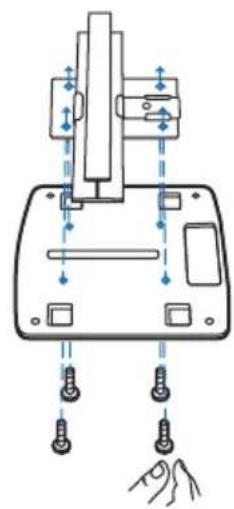

1 Posicione a peça de fixação em T na calha de teto e deslize a parte amovível em direção à base do carril.
2 Utilize um parafuso M3x6 para fixar a peça de fixação na calha de teto.
3 Coloque a base de montagem em teto na peça de fixação na calha com 4 parafusos M3x6.

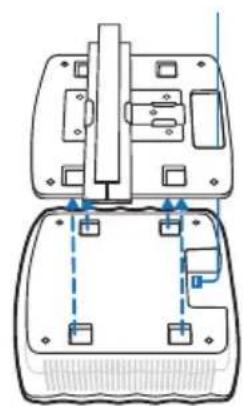

4 Faça passar o cabo Ethernet através do furo de fixação do acessório de montagem. Ligue o cabo Ethernet à porta ETHERNET e fixe o EAP ao suporte de fixação.

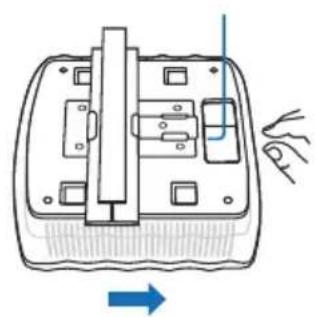

5 Empurre o EAP na direção das setas até este ficar fixo na posição, como aparece na imagem à direita. De seguida, ajuste o cabo por forma a esconder a parte exposta atrás do EAP.
- Opção 2: Montagem em teto
Siga os passos abaixo para instalar o EAP com recurso aos acessórios fornecidos:
Anilhas (Qtd. 4)
Parafusos M3×30 (Qtd. 4)
Porcas de orelhas (Qtd. 4)
1 Remova a placa do teto.
2 Coloque o acessório de montagem em teto ao centro da placa de teto. Marque as quatro posições dos furos para os parafusos e mais um furo para passar o cabo Ethernet. Faça 4 furos de 4 mm e um furo de 10 mm para passar o cabo Ethernet.
Furo para cabo Ethernet

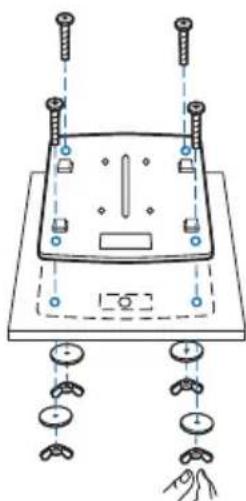

3 Fixe a base de montagem à placa do teto com quatro parafusos M3x30, anilhas e porcas de orelhas.
4 Passe o cabo Ethernet através do furo e coloque novamente a placa do teto de volta.

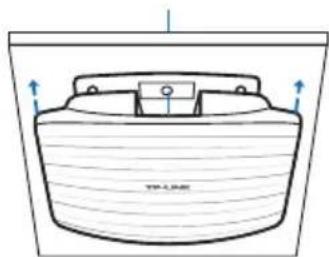

5 Ligue o cabo Ethernet à porta ETHERNET e empurre o EAP na direção das setas até este ficar fixo na posição, como apresentado na imagem à direita. De seguida, ajuste o cabo por forma a esconder a parte exposta atrás do EAP.
- Opção 3: Montagem em parede
Siga os passos abaixo para instalar o EAP com recurso aos acessórios fornecidos:
Nota: Não é recomendada a instalação do EAP com a porta Ethernet voltada para cima.
Buchas de Plástico M3×28 (Qtd.4)
Parafusos M3×20 (Qtd.4)
1 Se o cabo de rede Ethernet é passado por dentro da parede, poderá posicionar o suporte de fixação de forma a passar o cabo através do furo de fixação. Marque os quatro orifícios para os furos dos parafusos e perfure os 4 buracos de 6mm.
2 Insira as buchas de plástico nos furos de 6mm.
3 Instale o suporte de fixação na parede aparafusando os parafusos nas buchas de plástico. Certifique-se que os apoios de suporte ficam voltados para fora.
4 Ligue o cabo Ethernet na porta ETHERNET do EAP e coloque o EAP no suporte de instalação.
5 Empurre o EAP na direção das setas até este ficar fixo na posição. De seguida, ajuste o cabo por forma a esconder a parte exposta do EAP.
Fonte de alimentação
O EAP pode ser alimentado via dispositivo PSE (Switch PoE) ou via adaptador de energia.

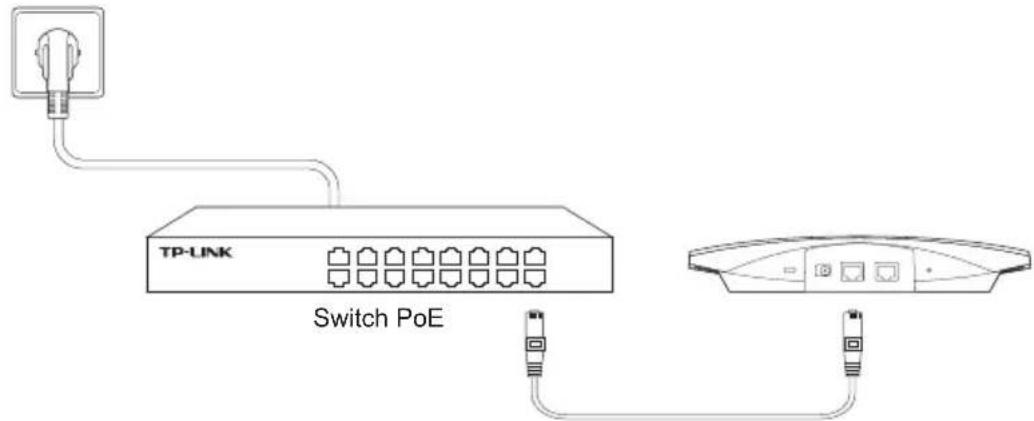

Via Switch PoE
Ligue o cabo Ethernet a partir do Switch PoE à porta ETHERNET.

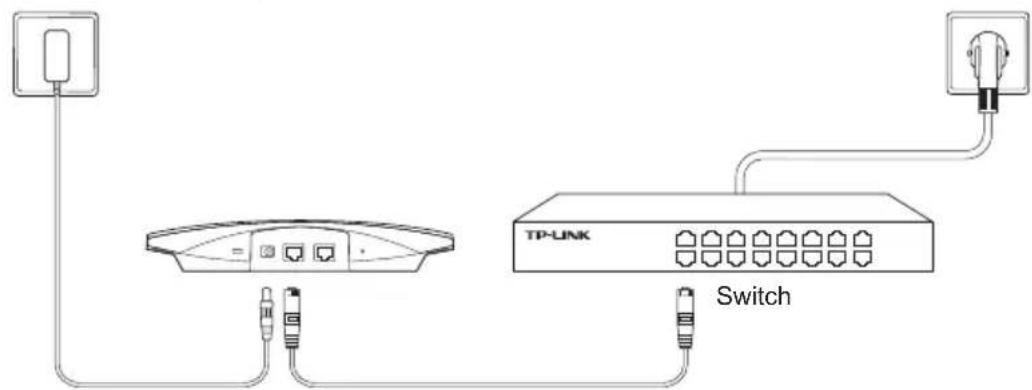

Via adaptador de energia
Conecte a terminação do adaptador de energia na Porta POWER do EAP e o transformador de energia a uma tomada elétrica.
- Quando um produto possui um botão on/off (ligado/desligado), esta é uma das formas de desligar o produto. Para produtos sem o botão on/off (ligado/desligado), a forma de desligar completamente o produto é removendo-o da tomada elétrica ou desligando o respectivo adaptador de alimentação. O dispositivo desligado irá manter-se antes de operar.
- Não abra este produto nem tente repará-lo; pode ficar exposto a tensões perigosas e/ou a outros perigos. Abrir um componente ou produto selado anulará a garantia. Para reparação do produto, por favor, contacte-nos.
- Não utilize este produto na proximidade de água.
