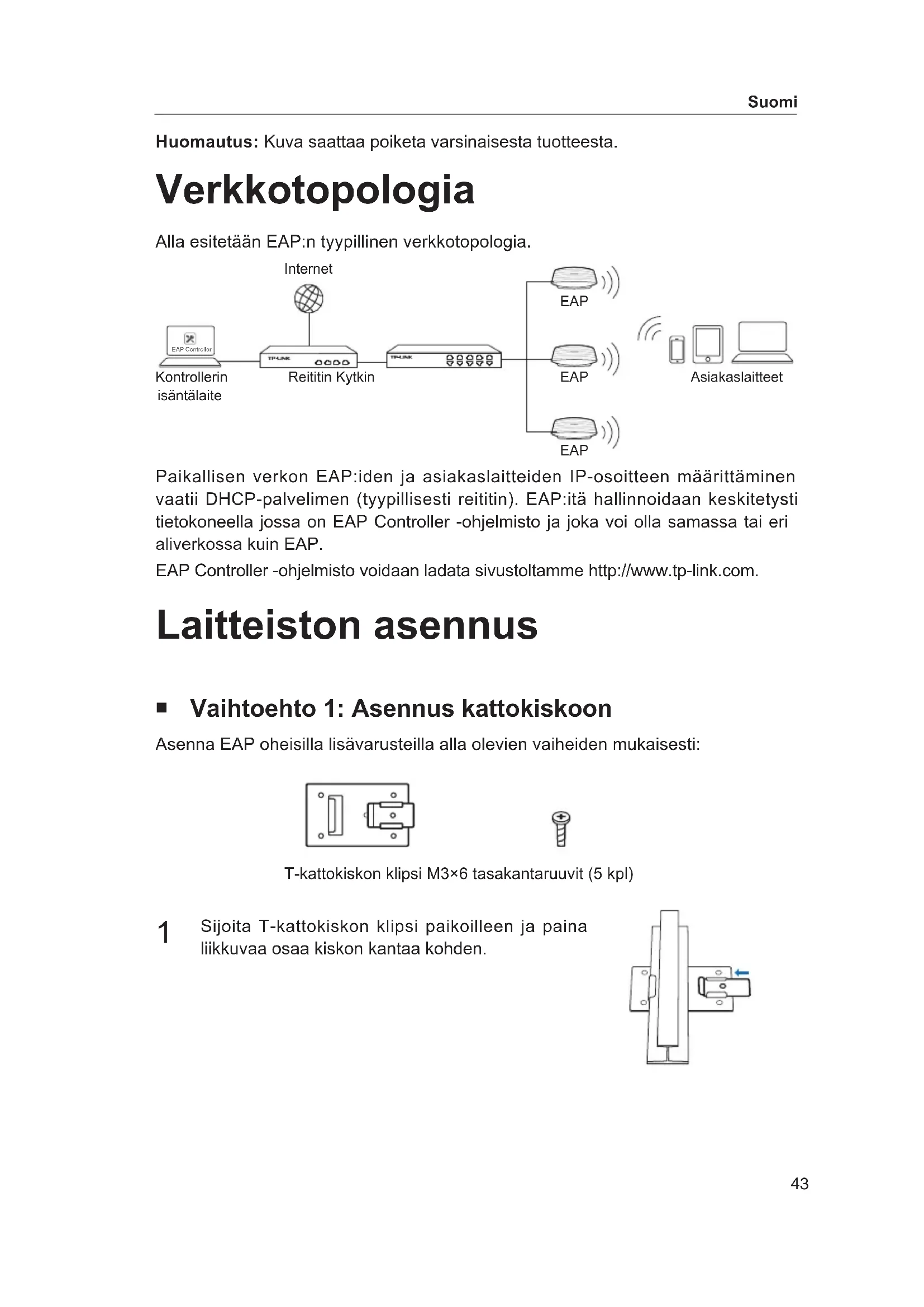

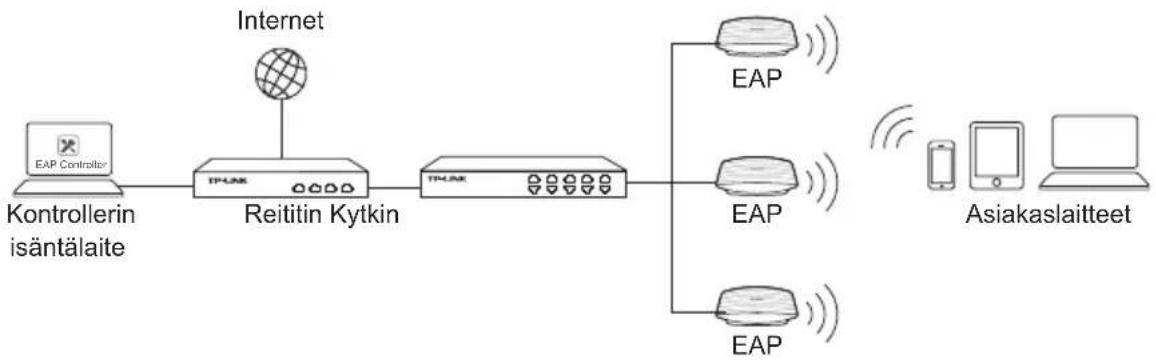

Via adaptador de energia Conecte a terminação do adaptador de energia na Porta POWER do EAP e o transformador de energia a uma tomada elétrica. Switch Switch PoE43 Suomi Huomautus: Kuva saattaa poiketa varsinaisesta tuotteesta. Verkkotopologia Alla esitetään EAP:n tyypillinen verkkotopologia. EAP Controller Paikallisen verkon EAP:iden ja asiakaslaitteiden IP-osoitteen määrittäminen vaatii DHCP-palvelimen (tyypillisesti reititin). EAP:itä hallinnoidaan keskitetysti tietokoneella jossa on EAP Controller -ohjelmisto ja joka voi olla samassa tai eri aliverkossa kuin EAP. EAP Controller -ohjelmisto voidaan ladata sivustoltamme http://www.tp-link.com. Laitteiston asennus

Vaihtoehto 1: Asennus kattokiskoon Asenna EAP oheisilla lisävarusteilla alla olevien vaiheiden mukaisesti:

Sijoita T-kattokiskon klipsi paikoilleen ja paina liikkuvaa osaa kiskon kantaa kohden. Kontrollerin isäntälaiteReititin KytkinAsiakaslaitteet T-kattokiskon klipsi M3×6 tasakantaruuvit (5 kpl) Internet EAP EAP EAP44 Suomi

Kiinnitä T-kiskon klipsi kattokiskoon M3×6 tasakantaruuvilla.

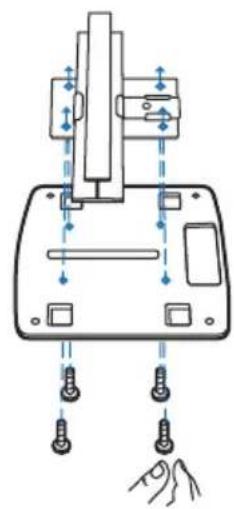

Kiinnitä asennuskiinnike T-kattokiskon klipsiin neljällä M3x6 tasakantaruuvilla.

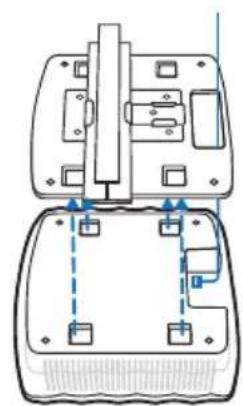

Vedä Ethernet-kaapeli asennuskiinnikkeen kiinnitysreiän läpi. Kytke kaapeli ETHERNET- porttiin ja kiinnitä EAP kiinnikkeeseen.

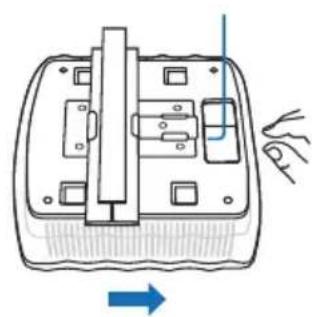

Työnnä EAP:tä nuolten suuntaan, kunnes se napsahtaa paikoilleen kuten vasemmalla esitetään. Säädä sitten kaapelia siten, että sen paljas osa jää piiloon EAP:n taakse.45 Suomi

Vaihtoehto 2: Asennus kattoon Asenna EAP oheisilla lisävarusteilla alla olevien vaiheiden mukaisesti:

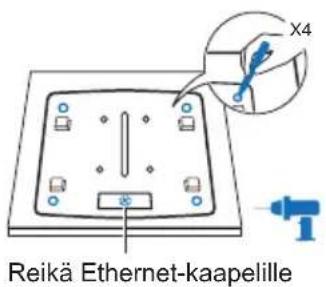

Aseta asennustuki kattolaatan keskelle. Merkitse ruuvinreikien neljä paikkaa sekä reikä Ethernet-kaapelille. Poraa neljä 4 mm:n reikää ruuveille sekä 10 mm:n reikä Ethernet-kaapelille.

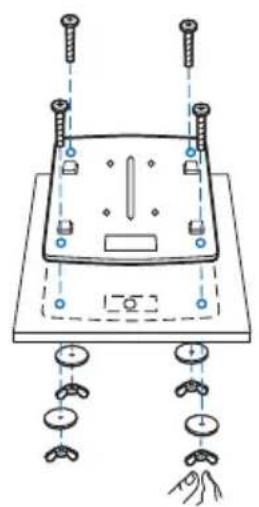

Kiinnitä asennuskiinnike kattotiileen neljällä M3x30 tasakantaruuvilla, välilevyllä ja siipimutterilla. Aluslevyt (4 kpl) M3×30 tasakantaruuvit (4 kpl) Siipimutterit (4 kpl) Reikä Ethernet-kaapelille46 Suomi

Työnnä Ethernet-kaapeli reiän läpi. Laita sitten kattolaatta takaisin paikoilleen.

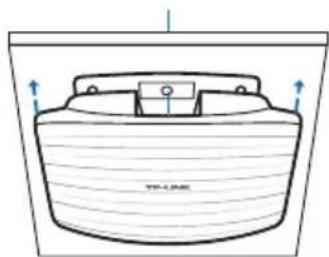

Kytke Ethernet-kaapeli ETHERNET-porttiin ja työnnä EAP:tä nuolten suuntaan, kunnes se napsahtaa paikoilleen kuten vasemmalla esitetään. Säädä sitten kaapelia siten, että sen paljas osa jää piiloon EAP:n taakse.

Vaihtoehto 3: Asennus seinälle Asenna EAP oheisilla lisävarusteilla alla olevien vaiheiden mukaisesti: Huomautus: Emme suosittele, että EAP asennetaan Ethernet-portti ylöspäin.

Jos Ethernet-kaapeli on vedetty seinän läpi, voit sijoittaa asennuskiinnikkeen siten, että kaapeli kulkee kiinnitysreiän läpi. Merkitse neljän ruuvinreiän paikka ja poraa neljä 6 mm:n reikää.

Työnnä muoviset seinäkiinnikkeet 6 mm:n reikiin. M3×28 muoviset seinäkiinnikkeet (4 kpl) M3×20 itse kierteytyvät ruuvit (4 kpl)47 Suomi

Kiinnitä asennuskiinnike seinään ruuvaamalla itse kierteyttävät ruuvit kiinnikkeisiin. Varmista, että asennuskiinnikkeen reunat jäävät ulkopuolelle.

Kytke Ethernet-kaapeli EAP:n ETHERNET- porttiin ja kiinnitä EAP kiinnikkeeseen.

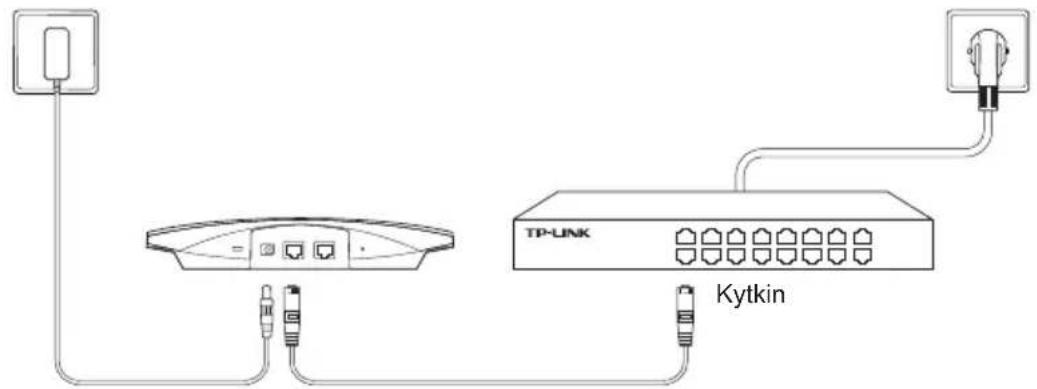

Työnnä EAP:tä nuolten suuntaan, kunnes se lukittuu paikoilleen, ja säädä kaapelia siten, että näkyviin jäävä osa jää piiloon EAP:n taakse.48 Suomi Virtalähde EAP saada virran PSE-laitteesta (kuten PoE-kytkimestä) tai verkkolaitteesta.

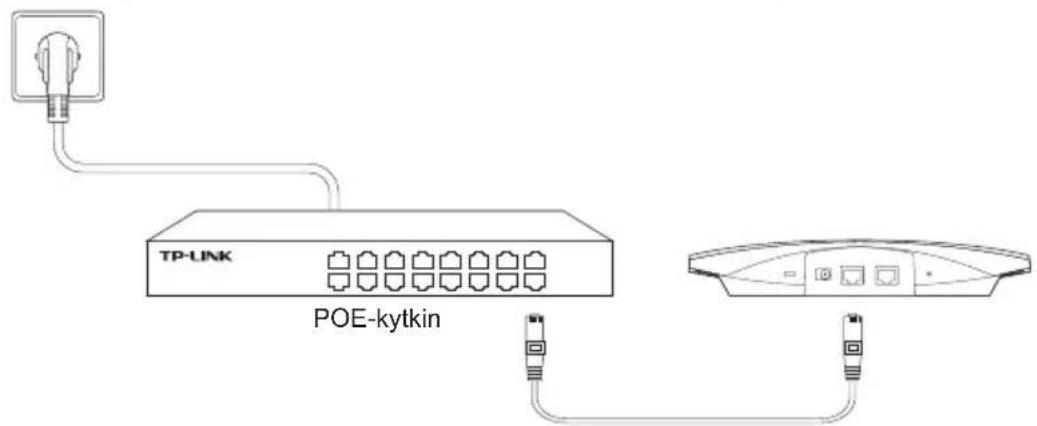

Via PoE Switch Kytke PoE-kytkimeltä tuleva Ethernet-kaapeli ETHERNET-porttiin.

• Kun tuotteessa on virtakytkin, se on yksi tapa sammuttaa tuote. Ainut keino kytkeä tuote, jossa on virtakatkaisin, täysin pois päältä on irrottaa tuote tai verkkolaite pistorasiasta. Näin irrotettu laite on kuitenkin käyttövalmis.

• Älä avaa tätä tuotetta tai yritä huoltaa sitä itse; voit altistua vaaralliselle korkeajännitteelle ja muille vaaratekijöille. Sinetöidyn komponentin tai tuotteen avaaminen mitätöi takuun. Ota meihin yhteyttä, jos tuote on huollettava.

• Älä käytä tätä tuotetta lähellä vettä. TP-LINK rajoitettu tuotetakuu Vain TP-LINK-merkkiset tuotteet. TÄMÄ TAKUU MYÖNTÄÄ KÄYTTÄJÄLLE TIETTYJÄ LAILLISIA OIKEUKSIA, JA HÄNELLÄ VOI OLLA MUITA OIKEUKSIA, JOTKA VAIHTELEVAT OSAVALTIOITTAIN (TAI MAA- TAI ALUE-KOHTAISESTI). SIINÄ MÄÄRIN KUIN LAKI SEN SALLII, TÄMÄ TAKUU JA SEN MUKAISET KORJAUSKEINOT OVAT YKSINOMAISIA JA KORVAAVAT KAIKKI MUUT TAKUUT, KORJAUSKEINOT JA EHDOT. TP-LINK takaa, että TP-LINK-merkkinen laitteistotuote, joka saapui alkuperäisessä pakkauksessa, ei sisällä materiaali- eikä valmistusvirheitä normaalissa, TP-LINK:in ohjeiden mukaisessa käytössä tiettynä paikallisesta palvelusta riippuvana aikana siitä päivämäärästä lukien, jona loppukäyttäjä sen alun perin hankki. Nederlands Veiligheidsinformatie
