MANUAL DE USUARIO EAP330 TP-LINK

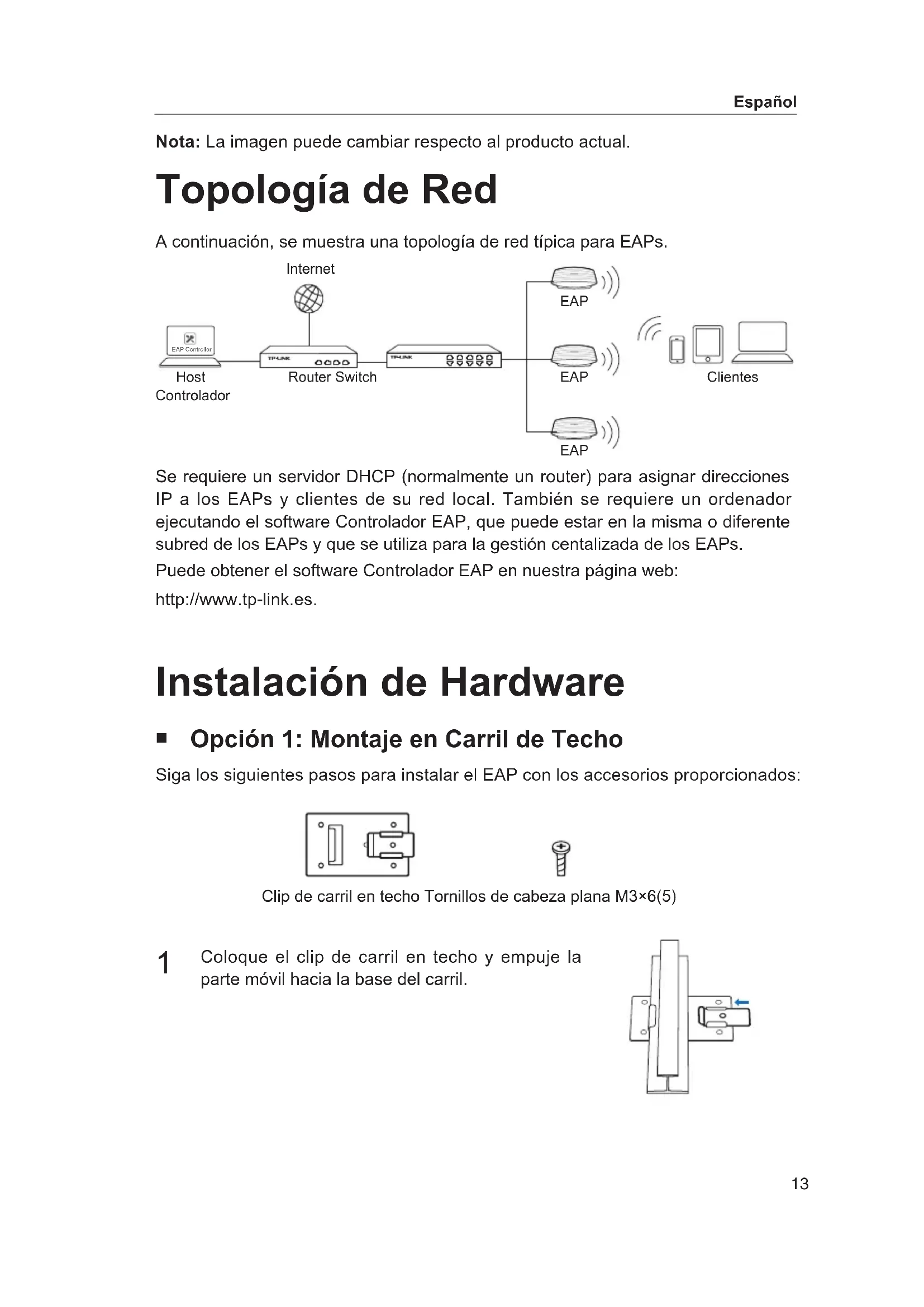

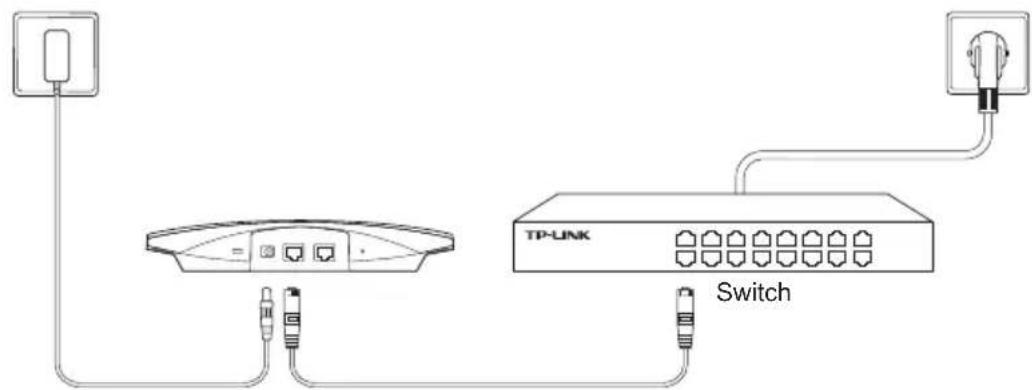

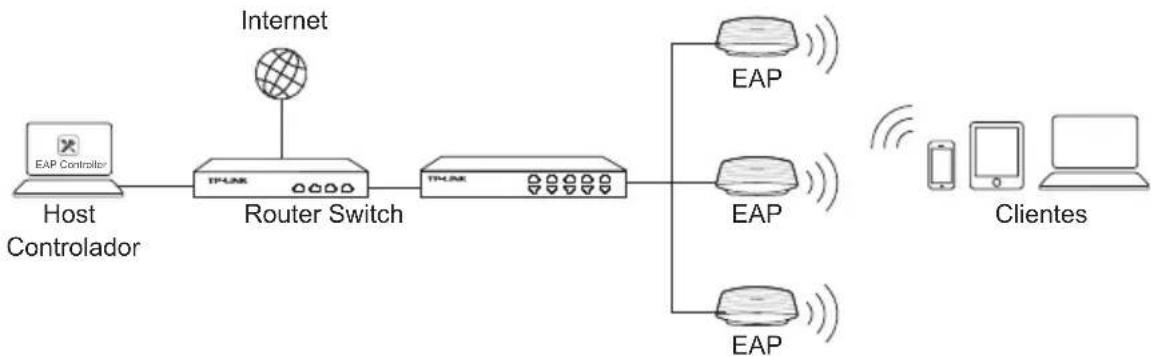

Via Power Adapter Plug one end of the provided power adapter into the POWER port of the EAP and the other end to a standard electrical wall outlet. Switch PoE Switch13 Español Nota: La imagen puede cambiar respecto al producto actual. Topología de Red A continuación, se muestra una topología de red típica para EAPs. EAP Controller Se requiere un servidor DHCP (normalmente un router) para asignar direcciones IP a los EAPs y clientes de su red local. También se requiere un ordenador ejecutando el software Controlador EAP, que puede estar en la misma o diferente subred de los EAPs y que se utiliza para la gestión centalizada de los EAPs. Puede obtener el software Controlador EAP en nuestra página web: http://www.tp-link.es. Instalación de Hardware

Opción 1: Montaje en Carril de Techo Siga los siguientes pasos para instalar el EAP con los accesorios proporcionados:

Coloque el clip de carril en techo y empuje la parte móvil hacia la base del carril. Host ControladorRouter SwitchClientes Clip de carril en techo Tornillos de cabeza plana M3×6(5) Internet EAP EAP EAP14 Español

Utilice un tornillo de cabeza plana M3x6 para fijar el clip de carril de techo sobre el carril.

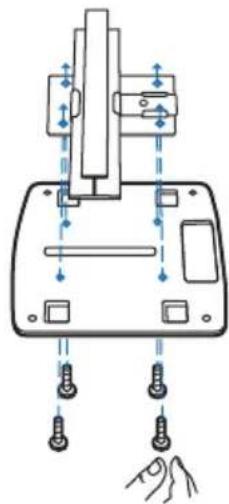

Fije el soporte de montaje en el clip de carril de techo con cuatro tornillos de cabeza plana M3x6.

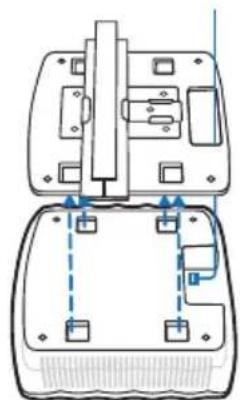

Pase el cable Ethernet a través del orificio de fijación del soporte de montaje. Conecte el cable al puerto Ethernet y coloque el EAP en el soporte.

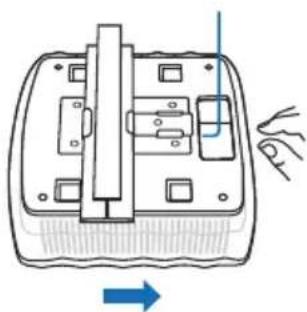

Empuje el EAP en la dirección de las flechas hasta que encaje en su lugar, tal y como se muestra a la izquierda. A continuación, ajuste el cable para hacer que la parte expuesta quede detrás del EAP.15 Español

Opción 2: Montaje en Techo Siga los siguientes pasos para instalar el EAP con los accesorios proporcionados:

Retire el soporte de techo.

Coloque el soporte de montaje en el centro del soporte de techo. Marque las tres posiciones de los orificios de los tornillos y un agujero de 10 mm para el cable Ethernet de alimentación. Perfore tres orificios de 4 mm y un agujero de 10 mm para el cable Ethernet.

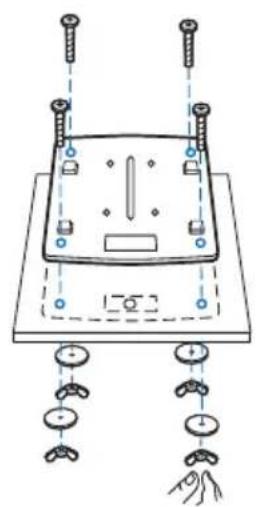

Fije el soporte de montaje en el soporte de techo con tres tornillos de cabeza plana M3x30, arandelas y tuercas de mariposa. Arandelas (4) Tornillos de cabeza plana M3×30 (4) Tuercas de mariposa (4) Agujero para Cable Ethernet16 Español

Introduzca el cable Ethernet a través del agujero. A continuación, coloque el soporte de techo en su lugar.

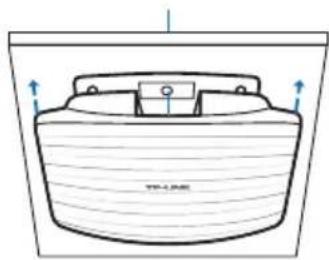

Conecte el cable Ethernet al puerto Ethernet y empuje el EAP en la dirección de las flechas hasta que encaje en su lugar, tal y como se muestra a la izquierda. A continuación, ajuste el cable para hacer que la parte expuesta quede detrás del EAP.

Opción 3: Montaje en Pared Siga los siguientes pasos para instalar el EAP con los accesorios proporcionados: Nota: No recomendamos instalar el EAP con el puerto Ethernet hacia arriba.

Si el cable Ethernet se alimenta a través de la pared, puede colocar el soporte de montaje para que el cable pase a través del orificio de fijación. Marque las cuatro posiciones de los orificios de los tornillos y luego perfore cuatro agujeros de 6 mm.

Inserte los anclajes de pared de plástico en los agujeros de 6 mm. Anclajes de pared de plástico M3×28 (4) Tornillos taladradores M3×20 (4)17 Español

Fije el soporte de montaje a la pared atornillando los tornillos taladrantes en los anclajes. Asegúrese de que los hombros del soporte de montaje están en el exterior.

Conecte el cable Ethernet al puerto Ethernet del EAP y fije el EAP al soporte de montaje.

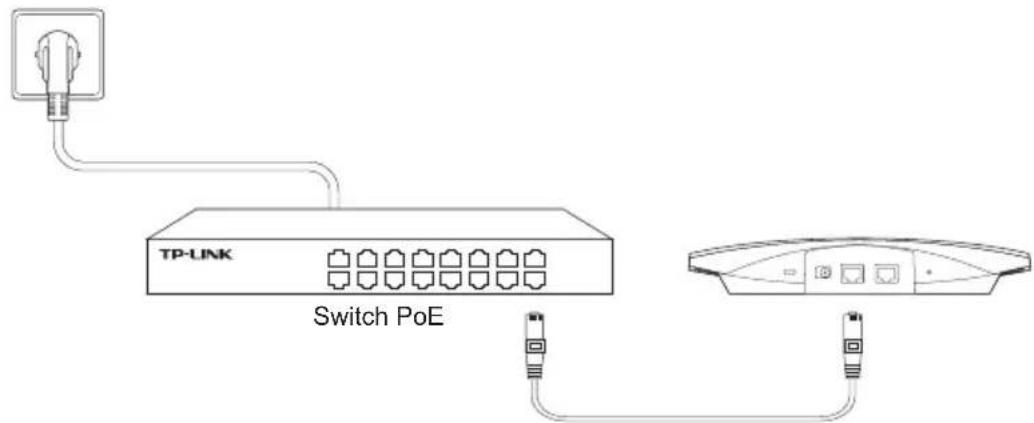

Empuje el EAP en la dirección de las flechas hasta que encaje en su lugar, y luego ajuste el cable para hacer que la parte expuesta quede detrás del EAP.18 Español Fuente de Alimentación El EAP puede ser alimentado a través de un dispositivo PSE (como un switch PoE) o de la fuente de alimentación.

• Cuando un producto dispone de un interruptor de encendido y apagado, este botón constituye uno de los métodos para apagar el producto. Para aquellos productos que carecen de un botón de apagado y encendido, el único método de apagarlos consiste en desconectar el producto o el adaptador de corriente del enchufe de alimentación. El dispositivo deberá permanecer operativo en todo momento.

• No abra o intente reparar el producto, ya que puede quedar expuesto a un peligro por alto voltaje u otro tipo de riesgos. La apertura de un componente o producto sellado invalidará la garantía. Si necesita reparar el producto, por favor, póngase en contacto con nosotros.

• No utilice este producto cerca del agua. Garantía limitada para productos de TP-LINK Sólo para productos que porten la marca TP-LINK. ESTA GARANTÍA LE CONFIERE DERECHOS LEGALES ESPECÍFICOS, Y ES POSIBLE QUE USTED DISPONGA DE OTROS DERECHOS, LOS CUALES PUEDEN VARIAR SEGÚN EL ESTADO (O SEGÚN EL PAÍS O PROVINCIA). EN LA MEDIDA QUE LO PERMITA LA JURISDICCIÓN LOCAL, ESTA GARANTÍA Y LOS RECURSOS ESTABLECIDOS EN ELLA SON EXCLUSIVOS EN LUGAR DE CUALQUIER OTRA GARANTÍA, RECURSO Y CONDICIÓN. TP-LINK garantiza el producto de hardware que porta la marca TP-LINK contenido en la caja original contra defectos en los materiales y mano de obra bajo condiciones normales de uso de acuerdo con las directrices de TP-LINK por un periodo que depende del servicio local desde la fecha original de compra en la tienda por parte del usuario nal adquiriente.Eλληνικά Πληροφορίες ασφάλειας
