EAP330 - Σημείο πρόσβασης TP-LINK - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Σημείο πρόσβασης
Μάρκα	TP-Link
Μοντέλο	EAP330
Διαστάσεις (Μ x Π x Υ)	200 x 200 x 35 mm (εκτιμώμενες)
Βάρος	Περίπου 500 g
Τροφοδοσία	PoE (802.3af/at) ή τροφοδοτικό 12 V DC (δεν περιλαμβάνεται)
Θύρα δικτύου	1 x Ethernet Gigabit (RJ-45)
Πρότυπα Wi-Fi	IEEE 802.11a/b/g/n/ac
Ζώνες συχνοτήτων	2,4 GHz και 5 GHz
Μέγιστη ταχύτητα	450 Mbps (2,4 GHz) + 1300 Mbps (5 GHz) = AC1750
Κεραίες	Ενσωματωμένες (μη αφαιρούμενες)
Τοποθέτηση	Οροφή (ράγα T, πλακάκι) ή τοίχο
Θερμοκρασία λειτουργίας	0 °C έως 40 °C
Υγρασία λειτουργίας	10 % έως 90 % (χωρίς συμπύκνωση)
Ασφάλεια Wi-Fi	WPA/WPA2, WPA-PSK, WPA2-PSK
Διαχείριση	EAP Controller (λογισμικό), ενσωματωμένη διεπαφή web
Ενδείκτες LED	Τροφοδοσία, Wi-Fi, Ethernet
Πιστοποιήσεις	CE, FCC (εκτιμώμενες)
Περιεχόμενα συσκευασίας	EAP330, βάση στήριξης, κιτ βιδών, οδηγός εγκατάστασης
Εγγύηση	Περιορισμένη εγγύηση TP-Link (ανάλογα με τη χώρα)
Συντήρηση και καθαρισμός	Σκουπίστε με ένα μαλακό, στεγνό πανί. Μη χρησιμοποιείτε υγρά.
Ανταλλακτικά και επισκευασιμότητα	Δεν επιδιορθώνεται από τον χρήστη. Επικοινωνήστε με την υποστήριξη της TP-Link.

Συχνές ερωτήσεις - EAP330 TP-LINK

Πώς να εγκαταστήσετε το EAP330 στην οροφή;

Για τοποθέτηση στην οροφή, χρησιμοποιήστε τη βάση που παρέχεται. Ακολουθήστε τα βήματα του εγχειριδίου: στερεώστε τη βάση στο πλακάκι οροφής, περάστε το καλώδιο Ethernet και στη συνέχεια κουμπώστε το EAP σύροντάς το μέχρι να ασφαλίσει.

Μπορεί το EAP330 να τροφοδοτηθεί από έναν διακόπτη PoE;

Ναι, το EAP330 είναι συμβατό με PoE 802.3af/at. Απλά συνδέστε ένα καλώδιο Ethernet από έναν διακόπτη PoE ή injector στη θύρα Ethernet της συσκευής.

Μπορώ να χρησιμοποιήσω το EAP330 χωρίς ελεγκτή;

Ναι, το EAP330 διαθέτει ενσωματωμένη διεπαφή web για αυτόνομη διαμόρφωση. Ωστόσο, για κεντρική διαχείριση πολλαπλών σημείων πρόσβασης, συνιστάται το λογισμικό EAP Controller.

Πώς να ρυθμίσετε το EAP330;

Συνδέστε το EAP στο δίκτυό σας μέσω Ethernet, στη συνέχεια αποκτήστε πρόσβαση στη διεπαφή web μέσω της διεύθυνσης IP που εκχωρείται από το DHCP. Μπορείτε επίσης να χρησιμοποιήσετε το λογισμικό EAP Controller για απλοποιημένη ρύθμιση.

Τι σημαίνουν οι ενδείκτες LED;

Η λυχνία τροφοδοσίας ανάβει πράσινη όταν η συσκευή είναι ενεργοποιημένη. Η λυχνία Wi-Fi αναβοσβήνει ή παραμένει αναμμένη ανάλογα με τη δραστηριότητα. Η λυχνία Ethernet υποδεικνύει τη σύνδεση δικτύου. Συμβουλευτείτε το εγχειρίδιο για λεπτομέρειες.

Πώς να επαναφέρετε το EAP330 στις εργοστασιακές ρυθμίσεις;

Κρατήστε πατημένο το κουμπί επαναφοράς που βρίσκεται στη συσκευή για περίπου 5 δευτερόλεπτα μέχρι να αναβοσβήσουν οι λυχνίες LED. Οι εργοστασιακές ρυθμίσεις θα αποκατασταθούν.

Ποια είναι η κάλυψη Wi-Fi του EAP330;

Η εμβέλεια εξαρτάται από το περιβάλλον. Σε εσωτερικό χώρο, μπορεί να φτάσει 30 έως 50 μέτρα στα 2,4 GHz και 15 έως 25 μέτρα στα 5 GHz. Εμπόδια όπως οι τοίχοι μειώνουν την εμβέλεια.

Πώς να ενημερώσετε το υλικολογισμικό του EAP330;

Κατεβάστε το τελευταίο υλικολογισμικό από τον ιστότοπο της TP-Link. Συνδεθείτε στη διεπαφή web του EAP, μεταβείτε στο 'Διαχείριση' > 'Ενημέρωση υλικολογισμικού' και επιλέξτε το αρχείο που κατεβάσατε.

Τι να κάνω αν το EAP330 δεν ανάβει;

Ελέγξτε την τροφοδοσία: βεβαιωθείτε ότι το καλώδιο PoE είναι συνδεδεμένο σε ενεργό διακόπτη PoE ή ότι το τροφοδοτικό είναι συνδεδεμένο. Δοκιμάστε με άλλο καλώδιο Ethernet ή άλλη θύρα PoE.

Είναι το EAP330 συμβατό με τα πρότυπα Wi-Fi 6;

Όχι, το EAP330 είναι ένα σημείο πρόσβασης Wi-Fi 5 (802.11ac). Δεν υποστηρίζει Wi-Fi 6 (802.11ax). Για Wi-Fi 6, συμβουλευτείτε τα μοντέλα EAP6xx της TP-Link.

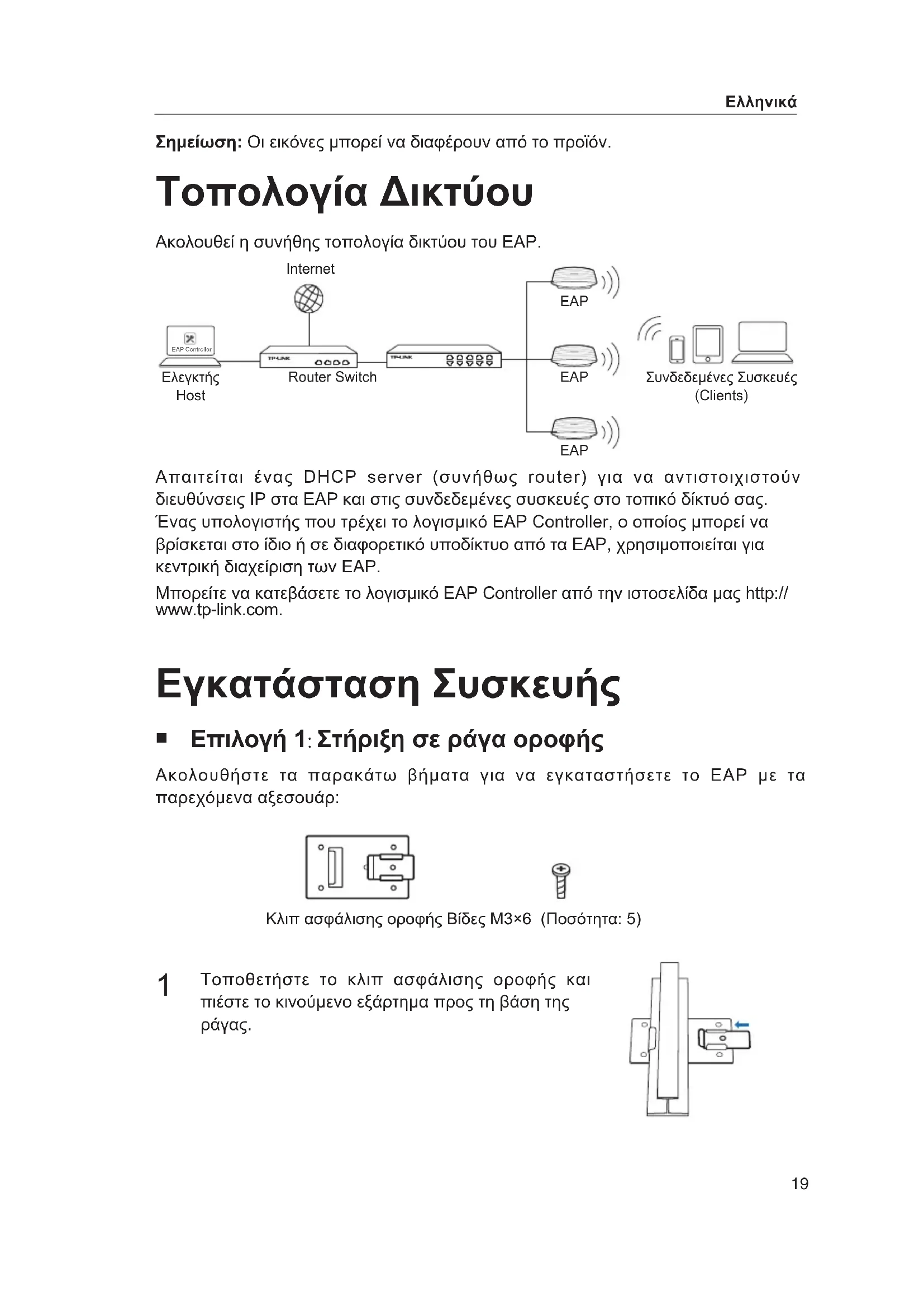

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ EAP330 TP-LINK

Σημείωση: Οι εικόνες μπορεί να διαφέρουν από το προϊόν.

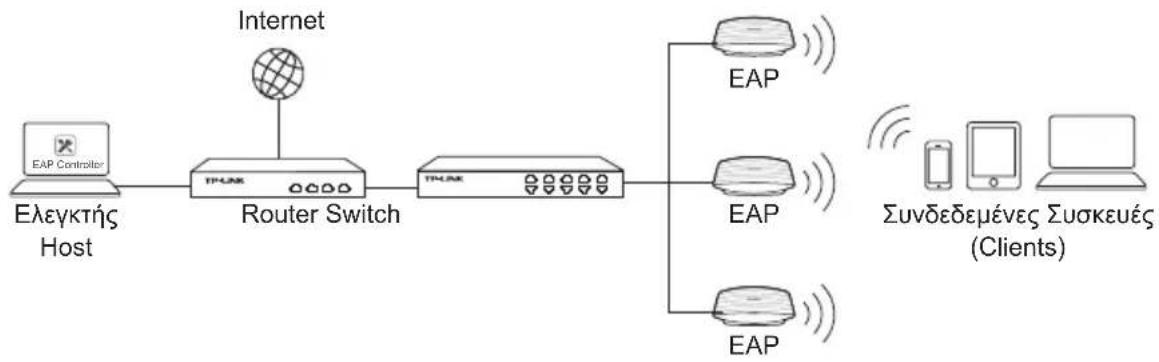

Τοπολογία Δικτύου

Ακολουθεί η συνήθης τοπολογία δικτύου του EAP.

Απαιτείται ένας DHCP server (συνήθως router) για να αντιστοιχιστούν διευθύνσεις IP στα EAP και στις συνδεδεμένες συσκευές στο τοπικό δίκτυό σας.

Ένας υπολογιστής που τρέχει το λογισμικό EAP Controller, ο οποίος μπορεί να βρίσκεται στο ίδιο ή σε διαφορετικό υποδίκτυο από το EAP, χρησιμοποιείται για κεντρική διαχείριση των EAP.

Μπορείτε να κατεβάσετε το λογισμικό EAP Controller από την ιστοσελίδα μας http://www.tp-link.com.

Εγκατάσταση Συσκευής

Επιλογή 1: Στήριξη σε ράγα οροφής

Ακολουθήστε τα παρακάτω βήματα για να εγκαταστήσετε το EAP με τα παρεχόμενα αξεσουάρ:

ΚΛΙΠ ασφαλείας οροφής (Βίδες M3x6) (Ποσότητα: 5)

1 Τοποθετήστε το ΚΛΙΠ ασφαλείας οροφής και κατευθύνετε το κινούμενο έδρανο προς τη βάση της ράγας.

2 Χρησιμοποιήστε τη βίδα M3x6 για να σταθεροποιήσετε το κλιπ ασφαλείας οροφής στη ράγα της οροφής.

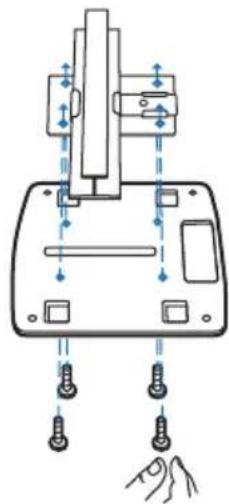

3 Συνδέστε το στήριγμα στο κλιπ ασφαλείας οροφής χρησιμοποιώντας τις παρεχόμενες βίδες M3x6.

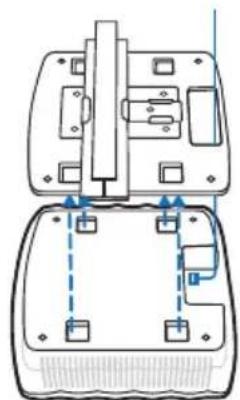

4 Περάστε το καλώδιο Ethernet μέσα από την τρύπα του βραχίονα στήριξης. Συνδέστε το καλώδιο Ethernet στη θύρα ETHERNET και συνδέστε το EAP στο βραχίονα.

5 Σπρώξτε το EAP στην κατεύθυνση του βέλους μέχρι να κλειδώσει στη θέση του, όπως εικονίζεται στα αριστερά. Στη συνέχεια ρυθμίστε το καλώδιο ώστε το εκτεθειμένο κομμάτι να κρυφτεί πίσω από το EAP.

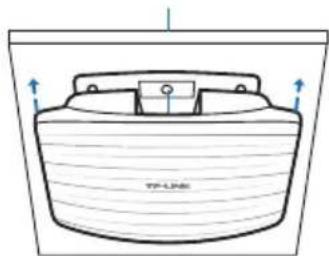

Επιλογή 2: Στήριξη σε οροφή

Ακολουθήστε τα παρακάτω βήματα για να εγκαταστήσετε το EAP με τα προηγούμενα αξεσουάρ:

Ροδέλες (Ποσότητα 4)

Βίδες M3×30 (Ποσότητα 4)

Πεταλούδες (Ποσότητα 4)

1. Αφαιρέστε το πλακίδιο από την οροφή.

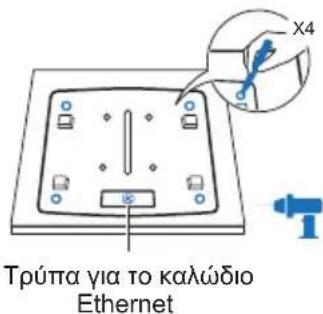

2. Τοποθετήστε το βραχίονα στήριξης στο κέντρο του πλακιδίου της οροφής. Κάντε τέσσερις οπές για τις βίδες και μία για την τρύπα (10x) από όπου θα διέρχεται το καλώδιο Ethernet. Χρησιμοποιήστε ένα περιστροφικό εργαλείο διάτρησης για να ανοίξετε τέσσερις τρύπες 4 χιλιοστών για τις βίδες και μία τρύπα 10 χιλιοστών για το καλώδιο Ethernet.

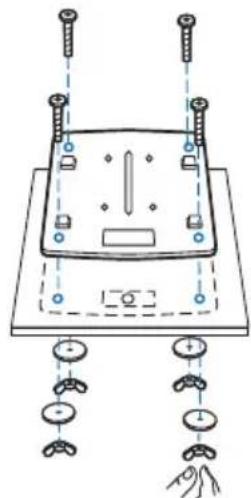

3. Σταθεροποιήστε το βραχίονα στήριξης στο πλακίδιο της οροφής χρησιμοποιώντας βίδες M3 x 30 (3), ροδέλες (3) και πεταλούδες (3).

4. Περάστε το καλώδιο Ethernet από την τρύπα και τοποθετήστε ξανά στη θέση του το πλακίδιο της οροφής.

5. Συνδέστε το καλώδιο Ethernet στη θύρα ETHERNET και σπρώξτε το EAP στην κατεύθυνση του βέλους μέχρι να κλειδώσει στη θέση του, όπως εικονίζεται στα δεξιά. Στη συνέχεια ρυθμίστε το καλώδιο ώστε το εκτεθειμένο κομμάτι να κρύβεται πίσω από το EAP.

Επιλογή 3: Επιτοίχια τοποθέτηση

Ακολουθήστε τα παρακάτω βήματα για να εγκαταστήσετε το EAP με τα προηγούμενα αξεσουάρ:

Σημείωση: Αποφύγετε να εγκαταστήσετε το EAP με τη θύρα Ethernet προς τα πάνω.

M3×28 Πλαστικά ούπα (Ποσότητα 4)

M3×20 Αυτοκόλλητες βίδες (Ποσότητα 4)

1. Το καλώδιο Ethernet έρχεται ήδη από το εργοστάσιο, μπορείτε να το περάσετε μέσα από το βραχίονα στήριξης στο κατάλληλο σημείο ώστε το καλώδιο να περάσει μέσα από το τύμπανο. Σημειώστε τα σημεία για τις 4 βίδες και δημιουργήστε 4 τρύπες των 6 χιλιοστών.

2. Τοποθετήστε τα πλαστικά ούτα στις τρύπες των τοίχων.

3. Στερεώστε το βραχίονα στήριξης βιδώνοντας λαμαρινόβιδες στα ούτα. Βεβαιωθείτε ότι οι ώμοι του βραχίονα στήριξης κοιτάζουν προς τα έξω.

4. Συνδέστε το καλώδιο Ethernet στη θύρα ETHERNET του EAP και συνδέστε το EAP στο βραχίονα στήριξης.

5. Σπρώξτε το EAP στην κατεύθυνση του βέλους μέχρι να κλειδώσει στη θέση του. Στη συνέχεια ρυθμίστε το καλώδιο ώστε το εκτεθειμένο κομμάτι να κρυφτεί πίσω από το EAP.

Τροφοδοσία

Το EAP μπορεί να τροφοδοτηθεί μέσω συσκευής PSE (όπως PoE switch) ή τροφοδοτικού.

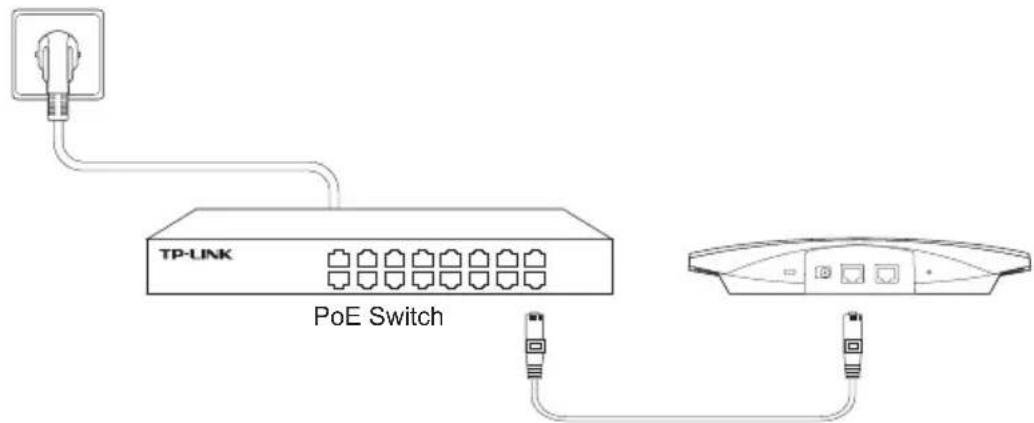

Μέσω PoE Switch

Συνδέστε το καλώδιο Ethernet από το PoE switch στη θύρα ETHERNET.

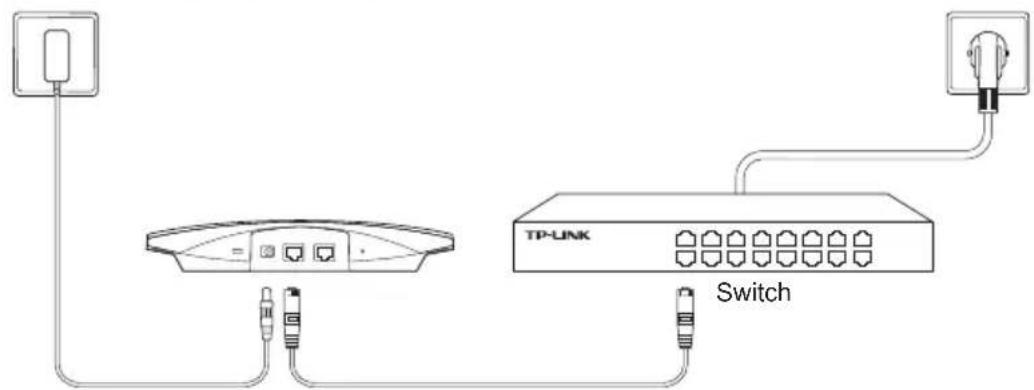

Μέσω Τροφοδοτικού

Συνδέστε τη μία άκρη του τροφοδοτικού στην υποδοχή POWER του EAP και την άλλη σε κάποια πρίζα ρεύματος.

Περιορισμένη Εγγύηση TP-LINK

Μόνο για προϊόντα TP-LINK.

ΑΥΤΗ Η ΕΓΓΥΗΣΗ ΣΑΣ ΔΙΝΕΙ ΣΥΓΚΕΚΡΙΜΕΝΑ ΝΟΜΙΚΑ ΔΙΚΑΙΩΜΑΤΑ, ΜΠΟΡΕΙ ΝΑ ΕΧΕΤΕ ΚΑΙ ΑΛΛΑ ΔΙΚΑΙΩΜΑΤΑ, ΑΝΑΛΟΓΑ ΜΕ ΤΗ ΝΟΜΟΘΕΣΙΑ ΤΟΥ ΤΟΠΟΥ ΚΑΤΟΙΚΙΑΣ ΣΑΣ (ΚΡΑΤΟΥΣ Ή ΠΕΡΙΟΧΗΣ).

ΑΥΤΗ Η ΕΓΓΥΗΣΗ ΚΑΙ ΟΙ ΔΙΑΤΑΞΕΙΣ ΤΗΣ ΕΙΝΑΙ ΑΠΟΚΛΕΙΣΤΙΚΕΣ -ΣΤΟ ΜΕΓΙΣΤΟ ΕΠΙΤΡΕΠΟΜΕΝΟ ΒΑΘΜΟ ΑΠΟ ΤΗΝ ΚΕΙΜΕΝΗ ΝΟΜΟΘΕΣΙΑ -ΚΑΙ Η ΠΑΡΟΥΣΑ ΕΓΓΥΗΣΗ ΥΠΕΡΙΣΧΥΕΙ ΟΛΩΝ ΤΩΝ ΑΛΛΩΝ ΕΓΓΥΗΣΕΩΝ, ΟΡΩΝ ΚΑΙ ΔΙΑΤΑΞΕΩΝ.

Η TP-LINK δεν εγγυάται ότι τα προϊόντα TP-LINK που περιέχονται στην αρχική συσκευασία δεν θα παρουσιάσουν ελαττώματα ως προς τα υλικά και την κατασκευή, σύμφωνα με τις οδηγίες της TP-LINK, για το χρονικό διάστημα ισχύος της παρούσας εγγύησης.
