MANUALE UTENTE EAP330 TP-LINK

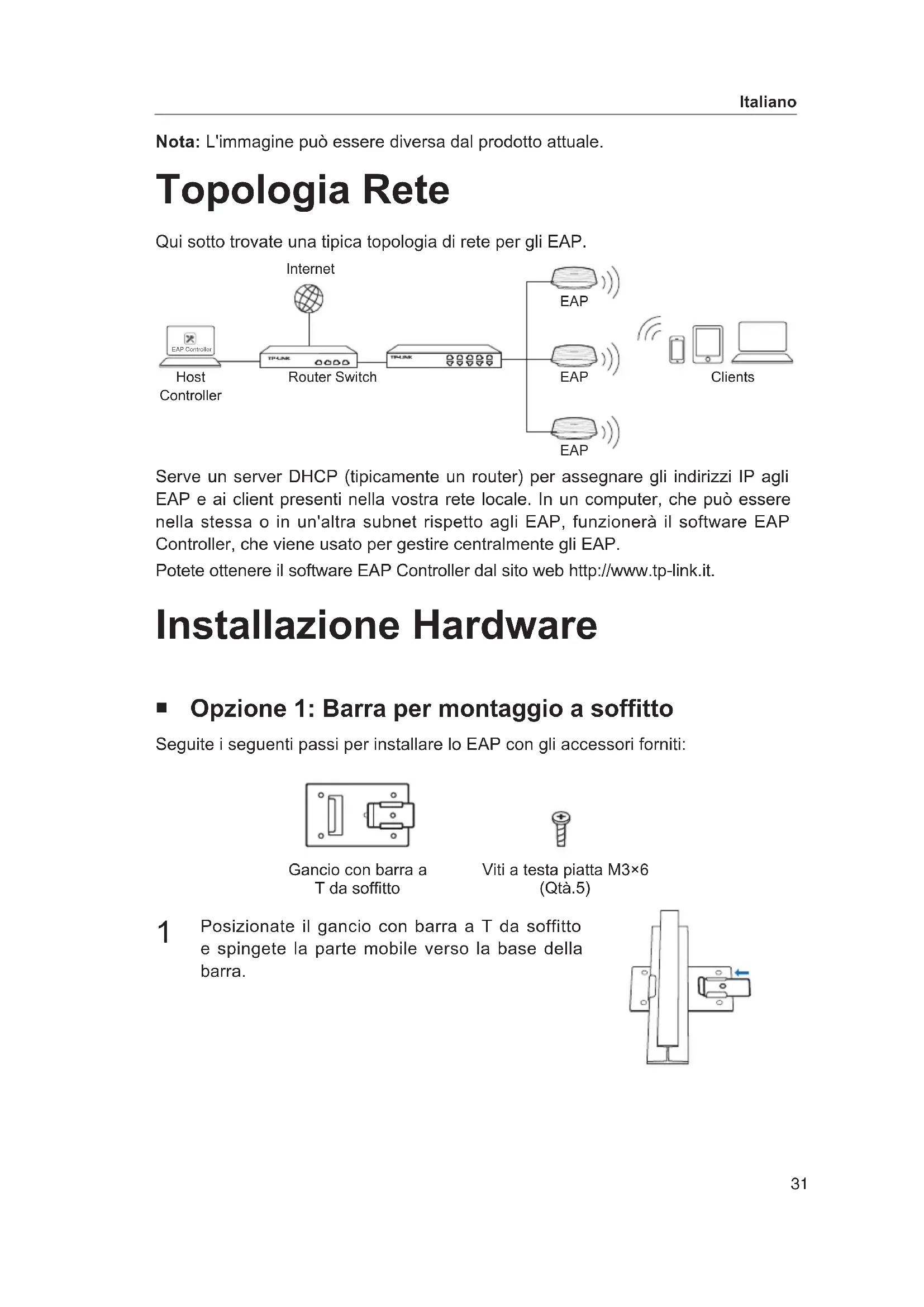

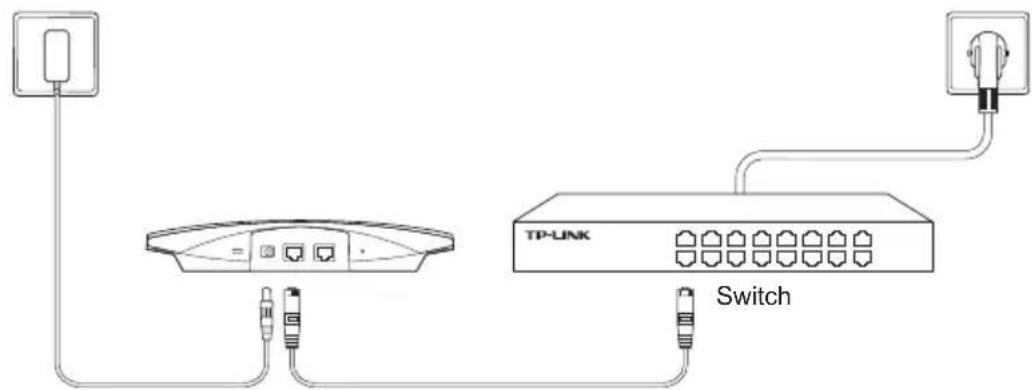

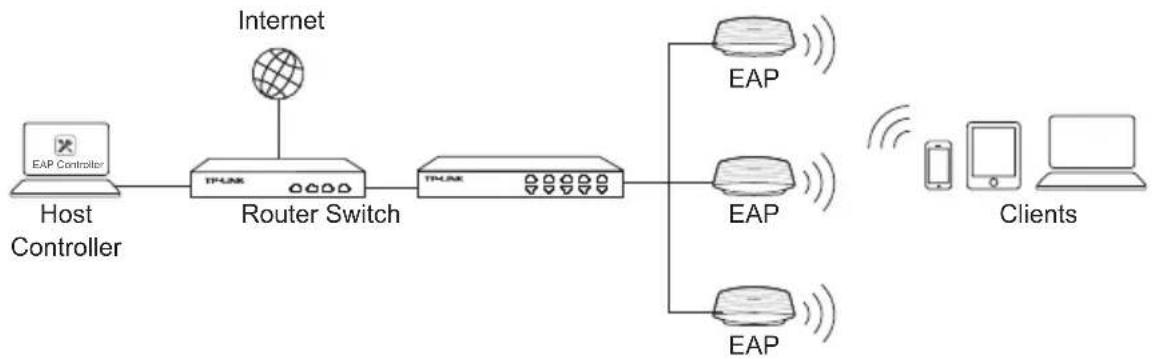

Via transformateur d'alimentation Brancher le cordon d'alimentation au connecteur d'alimentation de l'EAP puis brancher le transformateur d'alimentation à une prise électrique. Switch PoE Switch31 Italiano Nota: L'immagine può essere diversa dal prodotto attuale. Topologia Rete Qui sotto trovate una tipica topologia di rete per gli EAP. EAP Controller Serve un server DHCP (tipicamente un router) per assegnare gli indirizzi IP agli EAP e ai client presenti nella vostra rete locale. In un computer, che può essere nella stessa o in un'altra subnet rispetto agli EAP, funzionerà il software EAP Controller, che viene usato per gestire centralmente gli EAP. Potete ottenere il software EAP Controller dal sito web http://www.tp-link.it. Installazione Hardware

Opzione 1: Barra per montaggio a soffitto Seguite i seguenti passi per installare lo EAP con gli accessori forniti:

Posizionate il gancio con barra a T da soffitto e spingete la parte mobile verso la base della barra. Host ControllerRouter SwitchClients Gancio con barra a T da softto Viti a testa piatta M3×6 (Qtà.5) Internet EAP EAP EAP32 Italiano

Usate una vite a testa piatta M3×6 per bloccare il gancio a T nella barra da soffitto.

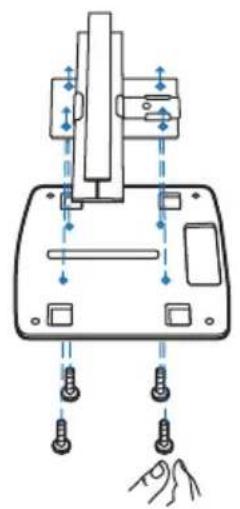

Attaccate le staffe di montaggio al gancio con barra a T da soffitto usando 4 viti a testa piatta M3x6.

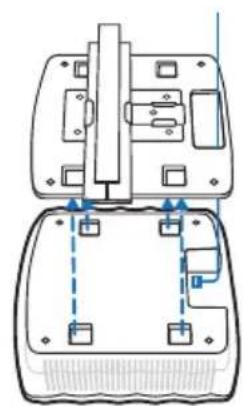

Infilate il cavo Ethernet nel foro di fissaggio delle staffe di montaggio. Collegate il cavo alla porta ETHERNET e attaccate lo EAP alle staffe.

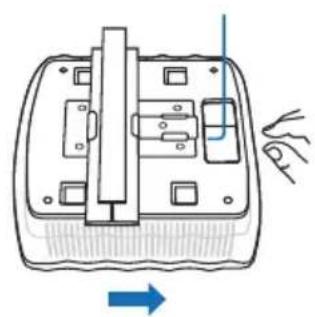

Spingete lo EAP nella direzione delle frecce fino a quando si blocca nella giusta posizione, come mostrato a sinistra. Poi sistemate il cavo per nascondere la parte esposta dietro lo EAP.33 Italiano

Opzione 2: Montaggio a soffitto Seguite i seguenti passi per installare lo EAP con gli accessori forniti:

Rimuovete il pannello del controsoffitto.

Posizionate le staffe di montaggio al centro del pannello del controsoffitto. Segnate le 4 posizioni dei fori delle viti e un foro per farci passare il cavo Ethernet. Trapanate 4 fori da 4mm per le viti e 1 foro da 10mm per il cavo Ethernet.

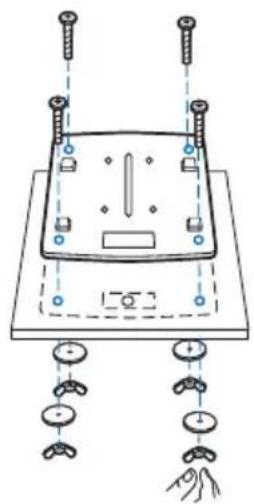

Assicurate le staffe di montaggio al pannello del controsoffitto usando 4 viti a testa piatta M3x30, guarnizioni e dadi a farfalla. Guarnizioni (Qtà.4) Viti a testa piatta M3×30 (Qtà.4) Dadi a farfalla (Qtà.4) Foro per il cavo Ethernet34 Italiano

Infilate il cavo Ethernet nel foro e posizionate il pannello del controsoffitto nel suo posto.

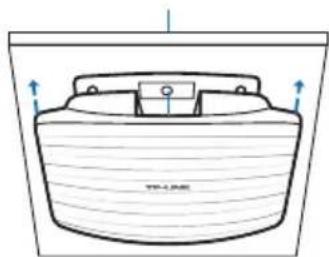

Connettete il cavo Ethernet alla porta ETHERNET e spingete lo EAP nella direzione delle frecce fino a quando si blocca nella giusta posizione, come mostrato a sinistra. Poi sistemate il cavo per nascondere la parte esposta dietro lo EAP.

Opzione 3: Montaggio a muro Seguite i seguenti passi per installare lo EAP con gli accessori forniti: Nota: Vi consigliamo di non installare lo EAP con la porta Ethernet posizionata verso l'alto.

Se il cavo Ethernet passa attraverso il muro, potete posizionare le staffe di montaggio così da fare passare il cavo attraverso il foro di fissaggio. Segnate le 4 posizioni dei buchi delle viti, poi trapanate 4 fori da 6mm.

Inserite i fisher nei fori da 6mm. Fisher M3×28 (Qtà.4) Viti auto lettanti M3×20 (Qtà.4)35 Italiano

Assicurate le staffe di montaggio al muro avvitando le viti auto filettanti nei fisher. Assicuratevi che le spalle delle staffe di montaggio siano poste dietro.

Collegate il cavo Ethernet alla porta ETHERNET del EAP e attaccate lo EAP alle staffe di montaggio.

Spingete lo EAP nella direzione delle frecce fino a quando si blocca nella giusta posizione, come mostrato a sinistra. Poi sistemate il cavo per nascondere la parte esposta dietro lo EAP.36 Italiano Alimentazione EAP può essere alimentato tramite un dispositivo PSE (come uno switch PoE) o un alimentatore.

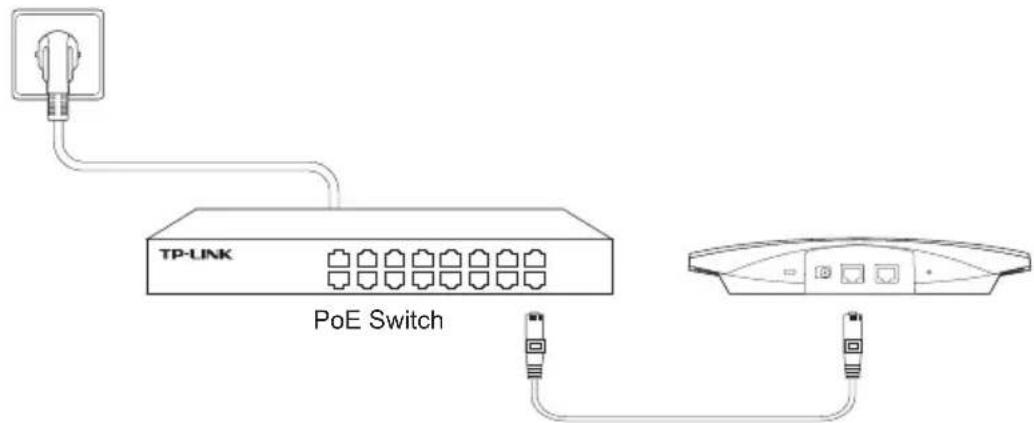

Tramite Switch PoE Collegate il cavo Ethernet allo switch PoE e alla porta ETHERNET.

• Se il prodotto ha un pulsante ON/OFF, utilizzare il pulsante per spegnerlo ed accenderlo. Alcuni prodotti progettati per essere sempre operativi non ha pulsante ON/OFF: in questo caso agire direttamente sull’alimentatore..

• Non aprire il prodotto o tentare di ripararlo, rischio di shock ad alta tensione. L'apertura di un componente sigillato o prodotto annulla la garanzia.

• Mantenere lontano dall'acqua. Garanzia Esclusivamente per prodotti marchiati TP-LINK. LA PRESENTE GARANZIA CONFERISCE SPECIFICI DIRITTI LEGALI, IN AGGIUNTA AI DIRITTI PREVISTI DALLA LOCALE LEGISLAZIONE. NEI LIMITI CONSENTITI DALLA LEGGE, LA PRESENTE GARANZIA ED I RIMEDI INDICATI SONO ESCLUSIVI ED IN LUOGO A TUTTE LE ALTRE GARANZIE, RIMEDI E CONDIZIONI. TP-LINK garantisce i soli prodotti hardware marchiati TP-LINK venduti nella rispettiva confezione originale non compromessa ed utilizzati secondo le linee guida illustrate: Il periodo di tempo di validità della garanzia, nel rispetto delle normative vigenti, vale a partire dalla data riportata sulla prova d’acquisto da parte dell’utente nale.Português Informação de Segurança
