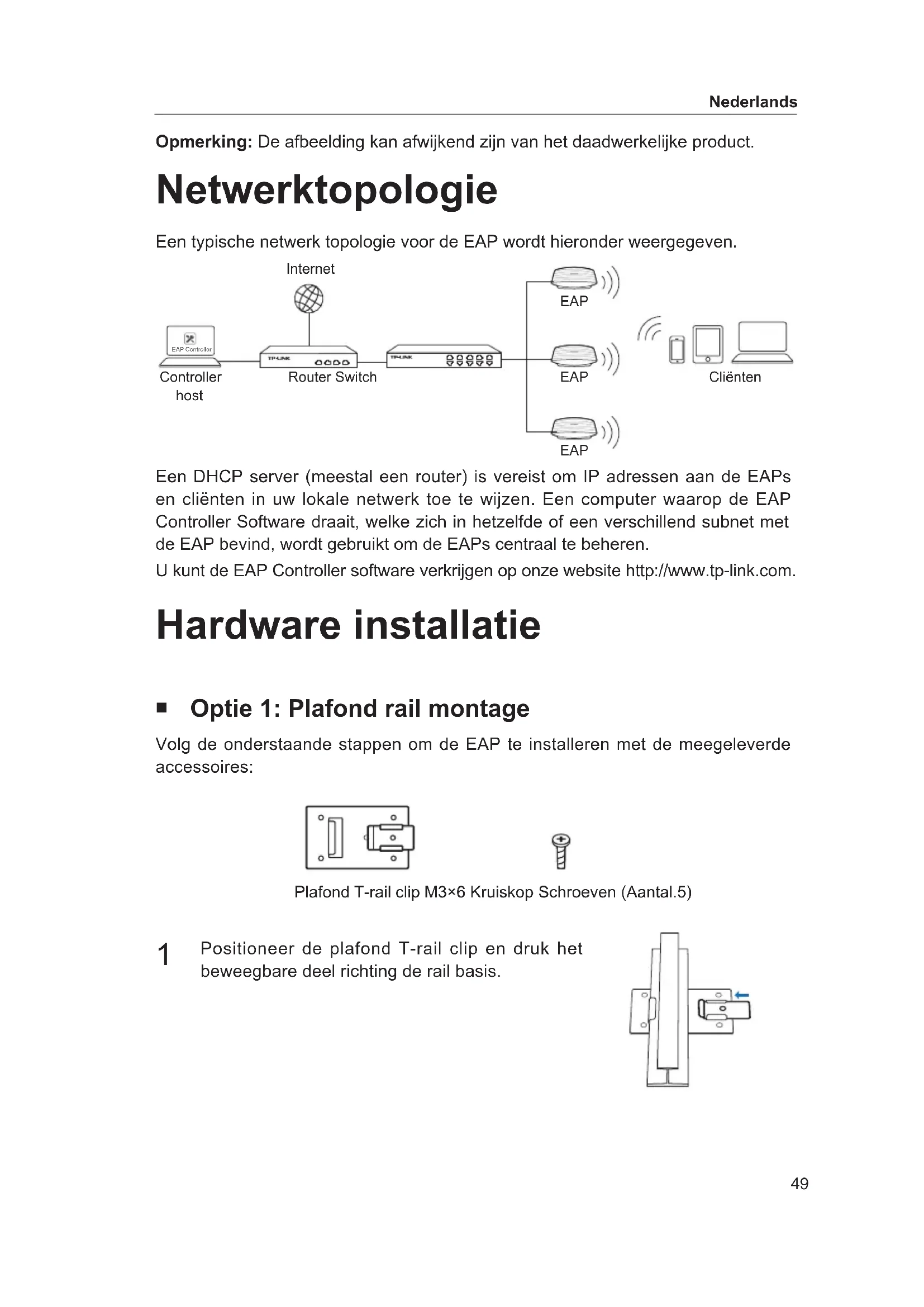

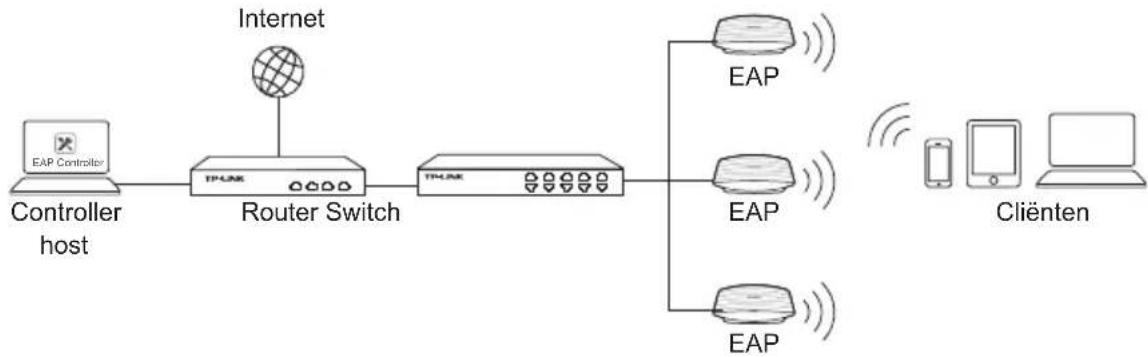

Verkkolaitteen kautta Kytke verkkolaitteen yksi pää EAP:n POWER-liitäntään ja toinen pää tavalliseen seinäpistorasiaan. Kytkin POE-kytkin49 Nederlands Opmerking: De afbeelding kan afwijkend zijn van het daadwerkelijke product. Netwerktopologie Een typische netwerk topologie voor de EAP wordt hieronder weergegeven. EAP Controller Een DHCP server (meestal een router) is vereist om IP adressen aan de EAPs en cliënten in uw lokale netwerk toe te wijzen. Een computer waarop de EAP Controller Software draait, welke zich in hetzelfde of een verschillend subnet met de EAP bevind, wordt gebruikt om de EAPs centraal te beheren. U kunt de EAP Controller software verkrijgen op onze website http://www.tp-link.com. Hardware installatie

Optie 1: Plafond rail montage Volg de onderstaande stappen om de EAP te installeren met de meegeleverde accessoires:

Positioneer de plafond T-rail clip en druk het beweegbare deel richting de rail basis. Controller host Router SwitchCliënten Plafond T-rail clip M3×6 Kruiskop Schroeven (Aantal.5) Internet EAP EAP EAP50 Nederlands

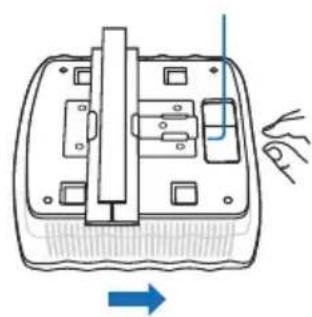

Gebruik een M3x6 kruiskop schroevendraaier om de T-rail clip aan de plafond rail te bevestigen.

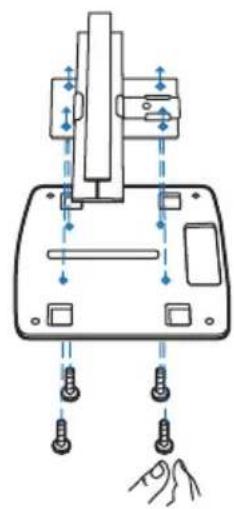

Bevestig de montage beugel aan de plafond T-rail clip door de vier M3x6 kruiskop schroeven te gebruiken.

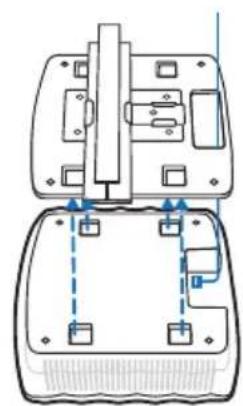

Zorg ervoor dat de ethernetkabel door het gat van de montage beugel past. Verbind de kabel met de ETHERNET poort en bevestig de EAP aan de beugel.

Duw de EAP in de richting van de pijlen totdat deze op de juiste plaats vastklikt, zoals links getoond.51 Nederlands

Optie 2: Plafond montage Volg onderstaande stappen om de EAP te installeren met de meegeleverde accessoires:

Verwijder het plafond deel.

Plaats de montagebeugel in het middel van het plafonddeel. Markeer de drie posities van de schroefgaten en een 10mm gat om de Ethernetkabel door te voeren. Boor vier 4mm gaten en een 10mm gat voor de Ethernetkabel.

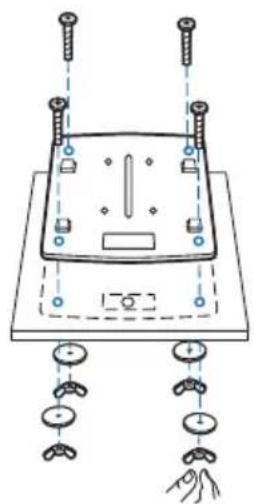

Bevestig de montagebeugel aan het plafonddeel door gebruik te maken van de vier M3x30 kruiskop schroeven, Ringen en vleugelschroeven. Ringen (Aantal. 4) M3x30 Kruiskop schroeven (Aantal. 4) Vleugelschroeven (Aantal. 4) Gat voor de ethernet kabel52 Nederlands

Voer de ethernetkabel door het gat. Plaats het plafond deel daarna terug op zijn plaats.

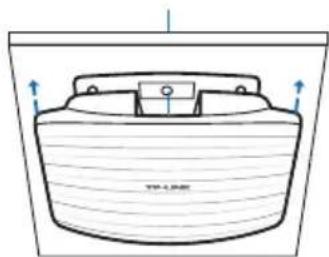

Verbind de ethernet kabel met de ETHERNET poort en druk de EAP in de richting van de pijlen totdat deze op zijn plaats vast klikt, zoals links getoond. Pas vervolgens de kabel aan zodat het blootgestelde deel verstopt is achter de EAP.

Optie 3: Muur montage Volg onderstaande stappen om de EAP te installeren met de meegeleverde accessoires: Opmerking: Wij raden u niet aan om de EAP te installeren met de Ethernet poort naar boven gericht.

Als uw ethernetkabel door de muur wordt gevoerd, dan kunt u de montage beugel positioneren zodat de kabel door het voorafgemaakte gat past. Markeer de vier posities van de schroefgaten en boor daarna vier 6mm gaten.

Plaats de plastic wandpluggen in de 6mm gaten. M3X28 Plastic muurpluggen (Aantal. 4) M3X20 Zelf tappende schroeven (Aantal. 4)53 Nederlands

Bevestig de montage beugel aan de wand door de zelf tappende schroeven in de pluggen te draaien. Wees er zeker van dat de schouders van de montage beugel zich aan de buitenkant bevinden.

Verbind de ethernet kabel met de ETHERNET poort op de EAP en bevestig de EAP aan de montage beugel.

Druk de EAP in de richting van de pijlen totdat deze op zijn plaats vastklikt en pas dan de kabel aan zodat het blootgestelde gedeelte achter de EAP zit.54 Nederlands Stroomvoorziening De EAP kan voorzien worden van stroom via een PSE apparaat (zoals een PoE switch) of een oplader.

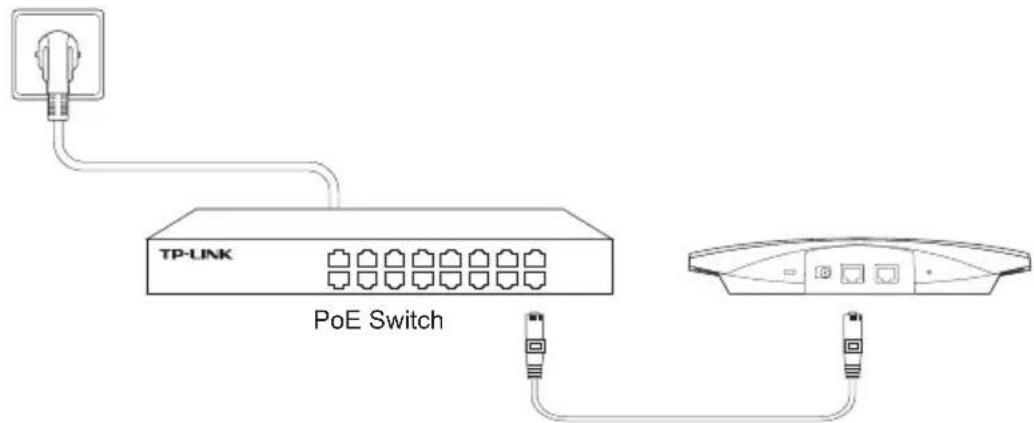

Via PoE Switch Verbind de ethernet kabel van de PoE switch met de ETHERNET poort.

• Als een product een aan/uit toets heeft, biedt die één mogelijkheid om het product uit te schakelen. Bij producten zonder aan/uit toets is de enige manier om het product volledig uit te schakelen het product of de netspanningadapter van de stroomtoevoer af te koppelen. Het afgekoppelde apparaat moet normaal kunnen worden gebruikt.

• Dit product niet openmaken of er onderhoud aan proberen te verrichten; u kunt blootgesteld worden aan gevaarlijke hoogspanning of andere risico's. Door het openmaken van een verzegelde component of verzegeld(e) product(en) komt de garantie te vervallen. Voor product service kunt u contact met ons opnemen.

• Dit product niet in de buurt van water gebruiken. TP-LINK beperkte productgarantie Geldt alleen voor producten van het merk TP-LINK. DEZE GARANTIE GEEFT U SPECIFIEKE WETTELIJKE RECHTEN EN U KUNT NOG ANDERE RECHTEN HEBBEN, DIE PER LAND (OF PER PROVINCIE) KUNNEN VERSCHILLEN. VOOR ZOVER TOEGESTAAN DOOR DE PLAATSELIJKE WETGEVING ZIJN DEZE GARANTIE EN HET VERMELDE VERHAAL EXCLUSIEF EN KOMEN DIE IN DE PLAATS VAN ALLE ANDERE GARANTIES, VERHALEN EN VOORWAARDEN. TP-LINK geeft garantie op het hardware product van het merk TP-LINK in de originele verpakking voor gebreken in materialen en fabricage indien normaal gebruikt in overeenstemming met de richtlijnen vanTP-LINK gedurende een bepaalde periode afhankelijk van de service ter plaatse vanaf de oorspronkelijke datum van aanschaf via de detailhandel door de eindgebruiker-koper. Svenska Säkerhetsinformation
