| Produkttype | Adgangspunkt |
| Mærke | TP-Link |
| Model | EAP330 |
| Mål (L x B x H) | 200 x 200 x 35 mm (anslået) |
| Vægt | Cirka 500 g |
| Strømforsyning | PoE (802.3af/at) eller 12 V DC strømadapter (medfølger ikke) |
| Netværksport | 1 x Gigabit Ethernet (RJ-45) |
| Wi-Fi-standarder | IEEE 802.11a/b/g/n/ac |
| Frekvensbånd | 2,4 GHz og 5 GHz |
| Maks. hastighed | 450 Mbps (2,4 GHz) + 1300 Mbps (5 GHz) = AC1750 |
| Antenner | Indbyggede (ikke aftagelige) |
| Montering | Loft (T-skinne, panel) eller væg |
| Driftstemperatur | 0 °C til 40 °C |
| Driftsfugtighed | 10 % til 90 % (ikke kondenserende) |
| Wi-Fi-sikkerhed | WPA/WPA2, WPA-PSK, WPA2-PSK |
| Administration | EAP Controller (software), integreret webgrænseflade |
| LED-indikatorer | Strøm, Wi-Fi, Ethernet |
| Certificeringer | CE, FCC (anslået) |
| Indhold i emballagen | EAP330, monteringsbeslag, skruesæt, installationsvejledning |
| Garanti | Begrænset TP-Link garanti (afhænger af land) |
| Vedligeholdelse og rengøring | Aftørres med en blød, tør klud. Brug ikke væsker. |
| Reservedele og reparationsmuligheder | Kan ikke repareres af brugeren. Kontakt TP-Link support. |
Ofte stillede spørgsmål - EAP330 TP-LINK
Brugerspørgsmål om EAP330 TP-LINK
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Adgangspunkt i PDF-format gratis! Find din vejledning EAP330 - TP-LINK og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. EAP330 af mærket TP-LINK.
BRUGSANVISNING EAP330 TP-LINK
Merk: Bildet kan avvike fra det faktiskeproduktet.
Nettverkstopologi
Folg trinnene nedenfor for a installere EAP med medfolgende tilbehør:
Skiver (4 stk.)
M3×30 flathodete skruer (4 stk.)
Vingemuttere (4 stk.)
Fjern takplaten.
Følg trinnene nedenfor for a installere EAP med medfolgende tilbehør:
Merk: Det anbefales ikke EAP med ethernet-porten oppover.
Koble til Ethernet-kabelen fra PoE-svitsjen til ETHERNET-porten.

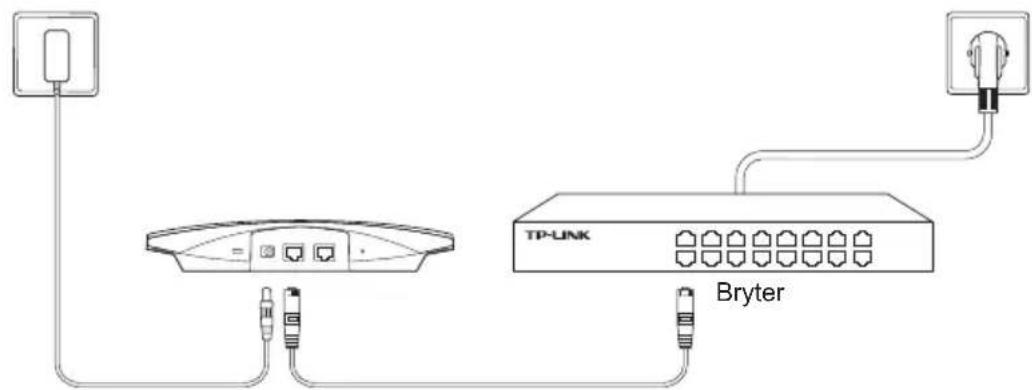

Via strømadapter
Plugg den ene enden av den medfolgende strømadapteren til strømporten på EAP, og den andre enden til et standard strømuttak.

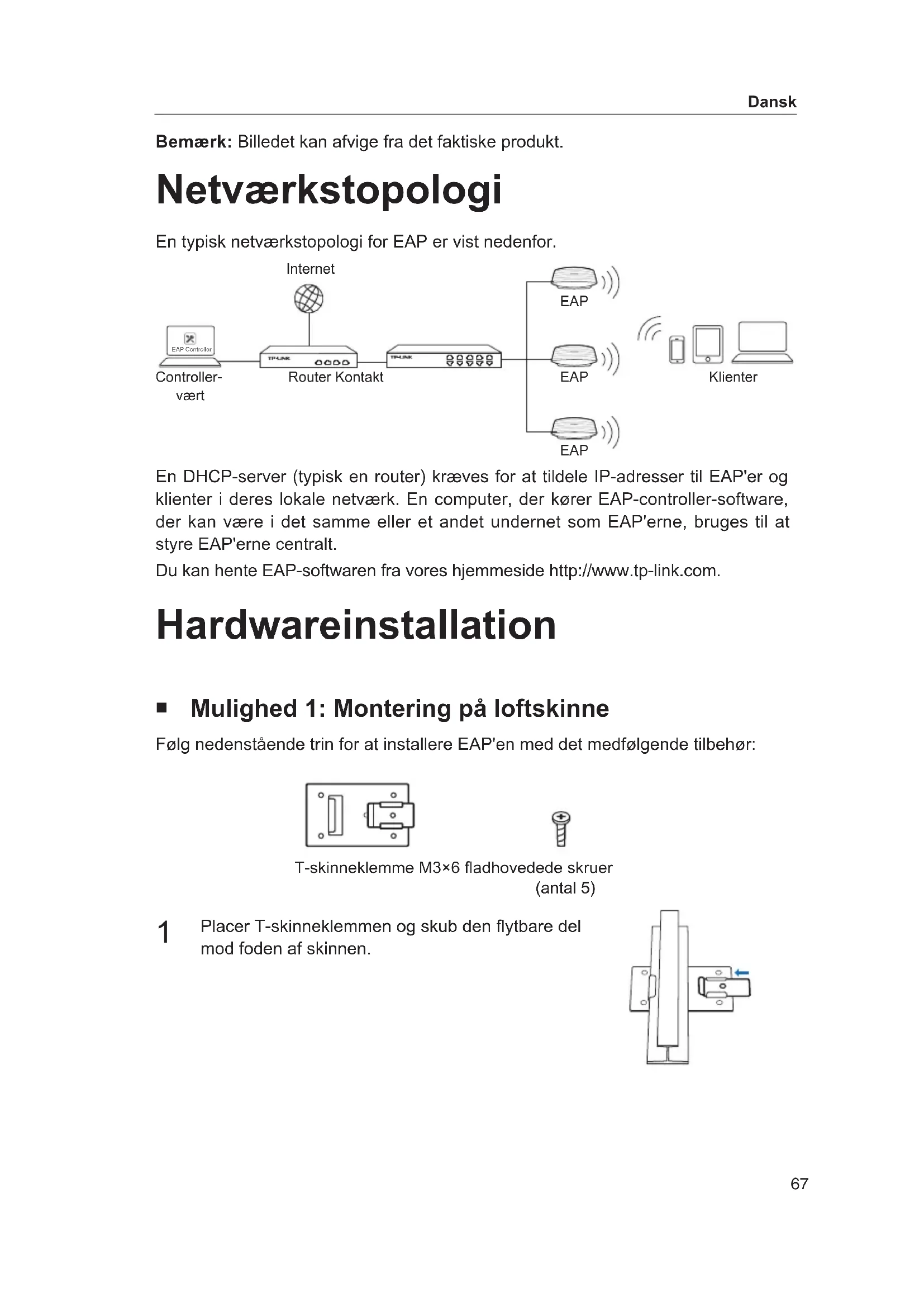

Bemark:Billedetkanafvigefra det faktiskeprodukt.

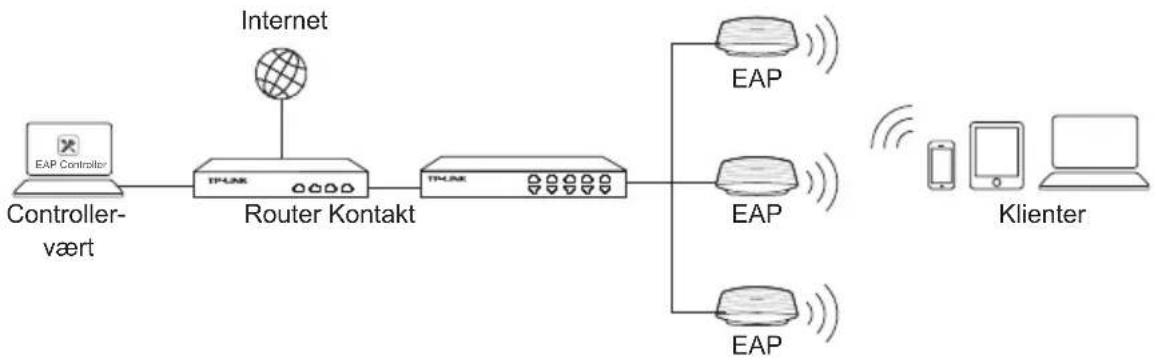

Netværkstopologi
En typisk netværkstopologi for EAP er vist nedenfor.
En DHCP-server (typisk en router) kræves for at tildele IP-adresser til EAP'er og klienter i deres lokale netværk. En computer, der kører EAP-controller-software, der kan ære i det samme eller et andet undernet som EAP'erne, bruges til at styre EAP'erne centralt.
Du kan hente EAP-softwaren fra vores hjemmeside http://www.tp-link.com.
Mulighed 1: Montering på loftskinne
Folg nedenstaende trin for at installere EAP'en med det medfolgende tilbehør:
T-skinneklemme M3×6 fladhovedede skruer (antal 5)
1 Placer T-skinneklemmen og skub den flytbare del mod foden af skinnen.
2 Brug en M3×6 fladhovedet skrue til at fastgore T-skinneklemmen på loftskinnen.

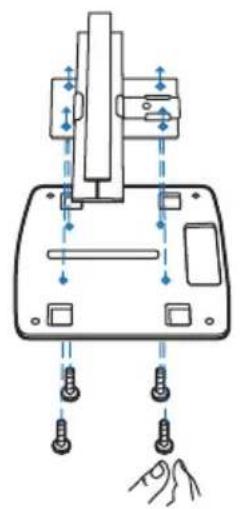

3 Fastgør monteringsbeslaget på T-skinneklemmen med 4 stk. M3x6 fladhovedede skruer.
4 For Ethernet-kablet igennem fastgorelseshullet pa monteringsbeslaget. Tilsut kablet til Eternetporten og fastgør EAP'en til beslaget.

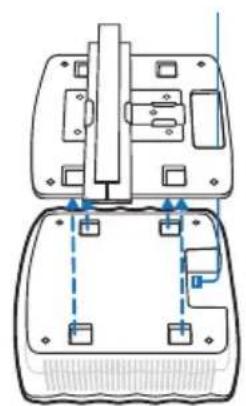

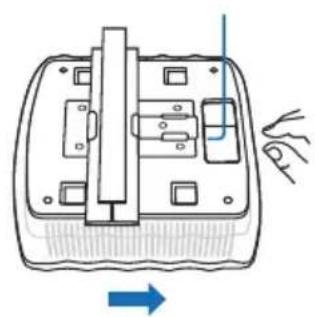

5 Skub EAP'en i retning af pilene, indtil det lases pa plads, som vist til venstre. Juster derefter kablet for at gemme den synlige del bag EAP'en.
Mulighed 2: Loftsmontering
Folg nedenstaende trin for at installere EAP'en med det medfolgende tilbehor:
Spændeskiver (Antal 4)
M3×30 fladhovedede skruer (Antal 4)
2 Placer monteringsbeslaget i midten af loftspladen. Marker de fire positioner af skruehullerne og et hul som Ethernetkablet kan fores igennem. Bor fire 4mm huller til skruerne og et 10mm hull til Ethernetkablet.

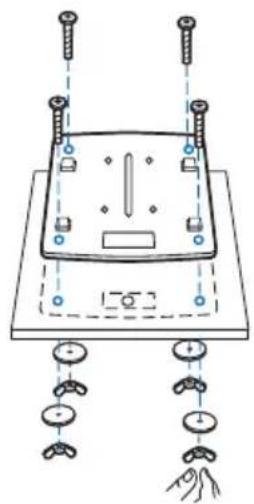

3 Fastgør monteringsbeslaget til loftspladen med 4 stk. M3x30 fladhovedede skruer, spændeskiver og vingemøtrikker.
4 Før Ethernetkabet gennem hullet. Sæt derefter loftplade tilbage på plads.

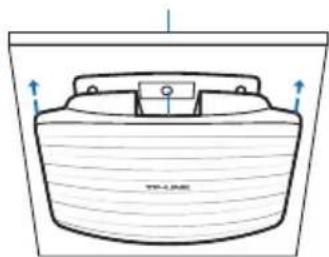

5 Tilslut Ethernetkablet til ETHERNET-porten og skub EAP'en i retning af pilene, indtil den lases pa plads, som vist til venstre. Juster derefter kablet for at gemme den synlige del bag EAP'en.
Mulighed 3: Montering på væg
Folg nedenstaende trin for at installere EAP'en med det medfolgende tilbehor:
Bemark: Vi anbefaler at du/DD ke installerer EAP'en med Eternetporten segende opad.

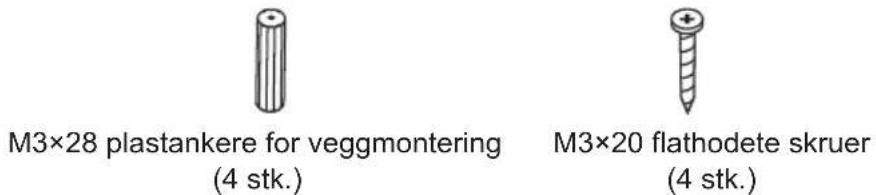

M3×28 Plast murankre (Antal 4)
M3×20 Selvskaerende skruer (Antal 4)
1 Hvis dit Ethernet-kablet fores gennem væggen, kan du placere monteringsbeslaget sáledes at kabletkommen gennem monteringshul. Markér de fire positioner af skruehullerne og bor derefter fire 6mm huller.
2 Indsæt plastik murankre i 6mm hullerne.
3 Fastgør monteringsbeslaget til væggen ved at indsætte selvskærende skruer i ankrene. Sørg for at skuldrene af monteringsbeslaget er på ydersiden.
4 Tilslut Ethernetkablet til Ethernet-porten pa EAP'en og fastgør EAP'en til monteringsbeslaget.
5 Skub EAP'en langs retningen af pilene, indtil den laser papi plads, og juster kablet for at skjule den synlige del bag EAP'en.
Strømforsyning
EAP kan strømforsynes via en PSE-enhed (f.eks. en PoE-kontakt) aller en stromadapter.

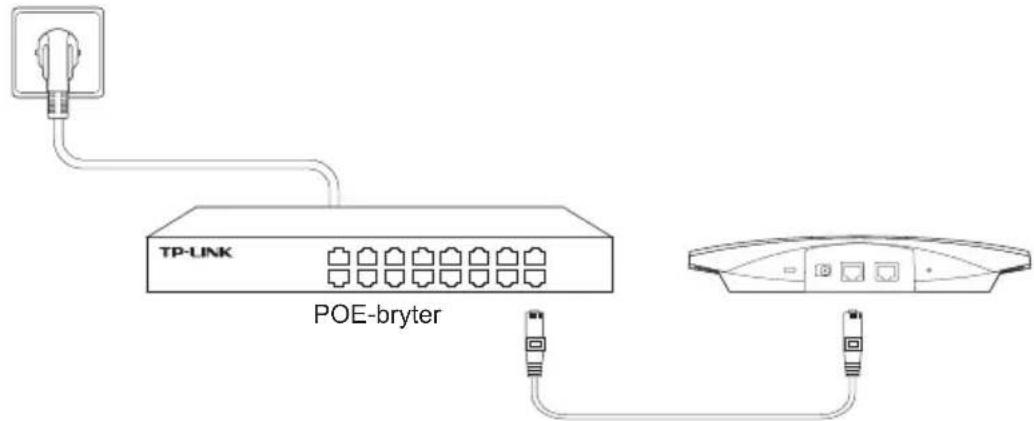

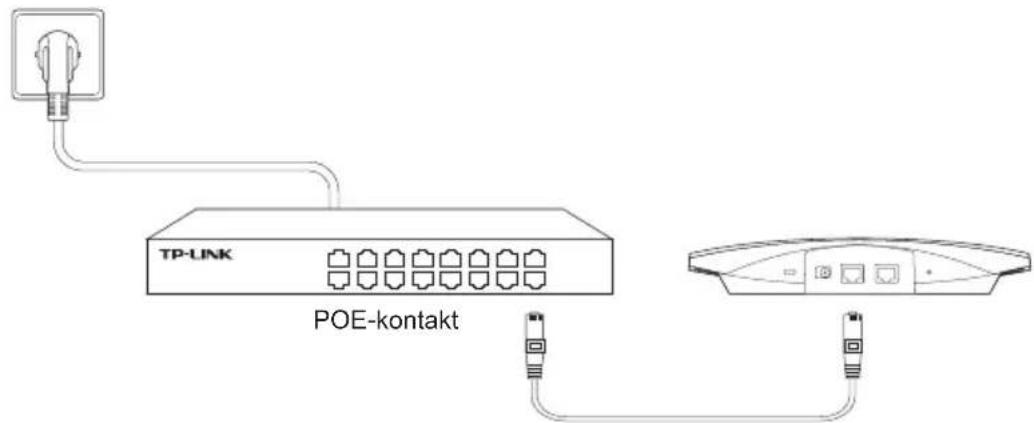

Via PoE Switch
Tilslut Ethernetkablet fra PoE-kontakten til ETHERNET-porten.

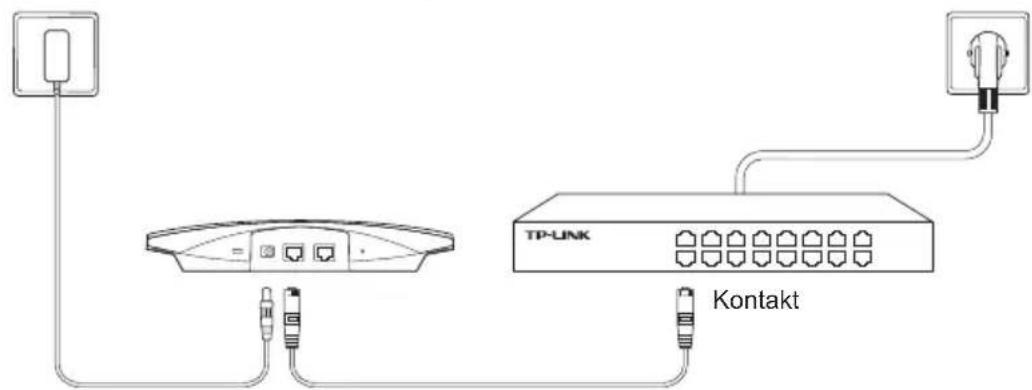

Via strømadapteren
Tilslut derefter den ene ende af den medfolgende strømadapter til STRØM-stikket og den,anden Ende til en almindelig stikkontakt.
Sikkerhedsinformation
- Du kan tænde/slukke for eheden ved at benytte Tænd/Sluk knappen. Påprodukter der/DDyret med en Tænd/Sluk knap, er den eneste mäde at afbryde eheden pa, at udtrække ledningen ell adaptereren til strømkilden. Den afbrudte ehed skal forblve klar til brug.
- Undlad at abne eheden ell forsege at repare det. Du vil vare udsat for hjspending ell andre risici. Hvis du abner en forseglet component ell produkt(er) bortfaldar garantien. Hvis du har brug for vedligeholdelse, bedes du kontakte os.
- Undlad at benyttte encheden i nærheden af vand.
TP-LINK begrænsetprodukgaranti
Gelder kun TP-LINK mærkevarer.
DENNE GARANTI GIVER DIG SPECIFIKKE JURIDISKRE Rettigheder OG DU KAN HAVE ANDRE Rettigheder
SOM VARIERER FRA STAT TIL STAT (ELLER FRA LAND ELLER PROVINS).
INDENFOR LOVENS RAMMER ER GARANTIEN OG RETSMIDLERNE DER FREMGAR EKSKLUSIVE OG I STEDET
FOR ALLE ANDRE Rettigheder, RETSMIDLER OG BETINGELSER.
TP-LINK garanter at alle TP-LINK hardware produit derivate indeholdt i den originale emballage ikke er
behäftede med fejl pa materialer og händværk sāfremt de bruges after hensigten og i overensstemmelse med TP-LINK's retningslinjer, indenfor en期内e som afhænger af den lokale service, fra købsdatoen af den oprindelige slutbruger/køber.
