Omada EAP223 - Åtkomstpunkt TP-LINK - Gratis bruksanvisning och manual

Produkttyp	Wi-Fi-åtkomstpunkt
Märke	TP-Link
Modell	Omada EAP223
Mått (cirka)	200 x 200 x 30 mm
Vikt (cirka)	0,3 kg
Strömförsörjning	PoE (802.3af/at) eller nätadapter (ingår ej)
Nätverksgränssnitt	1 Gigabit Ethernet-port (PoE in)
Trådlösa standarder	IEEE 802.11a/b/g/n/ac/ax
Frekvensband	2,4 GHz och 5 GHz
Maximal överföringshastighet (teoretisk)	Upp till 1,8 Gbps
Centraliserad hantering	Omada Controller (programvara eller hårdvara)
Installation	Tak- eller väggmontering
Underhåll och rengöring	Rengör med en torr, mjuk trasa. Använd inte kemikalier.
Säkerhet	Följ anvisningarna: undvik vatten, eld, demontera inte. Använd endast rekommenderade tillbehör.
Reservdelar och reparerbarhet	Ej tillgängliga. Kontakta TP-Links support vid problem.

Vanliga frågor - Omada EAP223 TP-LINK

Hur installerar jag fysiskt Omada EAP223-åtkomstpunkten?

Du kan montera den i taket eller på väggen med hjälp av den medföljande monteringsplattan. Följ stegen i manualen: markera hålen, borra, fäst monteringsplattan, anslut Ethernet-kabeln, och snäpp fast åtkomstpunkten genom att vrida den medurs.

Hur strömförsörjer jag Omada EAP223?

Den kan strömförsörjas via PoE (Power over Ethernet) genom en PoE-switch eller PoE-injektor, eller via en nätadapter (ingår ej). Kontrollera att strömkällan överensstämmer med standarden IEC 62368-1.

Hur konfigurerar jag Omada EAP223 för första gången?

Använd Omada Controller (gratis programvara tillgänglig på TP-Links webbplats) eller Omada-appen. Anslut åtkomstpunkten till ditt nätverk, starta controllern, upptäck åtkomstpunkten och följ konfigurationsguiden.

Vad gör jag om åtkomstpunkten inte startar?

Kontrollera att Ethernet-kabeln är ordentligt ansluten och att PoE-källan eller nätadaptern fungerar. Testa med en annan kabel eller port. Om problemet kvarstår, kontakta TP-Links support.

Hur återställer jag Omada EAP223 till fabriksinställningarna?

Håll in Reset-knappen (sitter på enheten) i cirka 10 sekunder tills lamporna blinkar. Åtkomstpunkten startar om med standardinställningarna.

Kan jag använda Omada EAP223 utan controller?

Ja, den kan fungera i fristående läge (standalone) via ett webbgränssnitt. För centraliserad hantering och avancerade funktioner (som roaming eller mesh) rekommenderas dock användning av en Omada Controller.

Vilka lampor finns på åtkomstpunkten och vad betyder de?

Huvudindikatorn visar status: fast grönt (normal drift), blinkande grönt (initialisering), orange (anslutningsproblem). Se manualen för fullständig information.

Hur säkrar jag mitt Wi-Fi-nätverk med Omada EAP223?

Använd kryptering WPA2/WPA3, ändra standard-SSID och lösenord, och inaktivera WPS om det inte behövs. Controllern möjliggör även konfiguration av gästnätverk och avancerade säkerhetspolicyer.

Stöder Omada EAP223 mesh (nätverksmaskor)?

Ja, när den är kopplad till en Omada Controller kan du skapa ett mesh-nätverk med flera åtkomstpunkter för att utöka täckningen och möjliggöra sömlös roaming.

Var kan jag ladda ner hela manualen för Omada EAP223?

Manualen finns att ladda ner gratis på notice-facile.com på flera språk. Du kan också hitta den på TP-Links officiella webbplats under produktsupport.

BRUKSANVISNING Omada EAP223 TP-LINK

Obs: Bilden kan skilja sig från den faktiska produkten

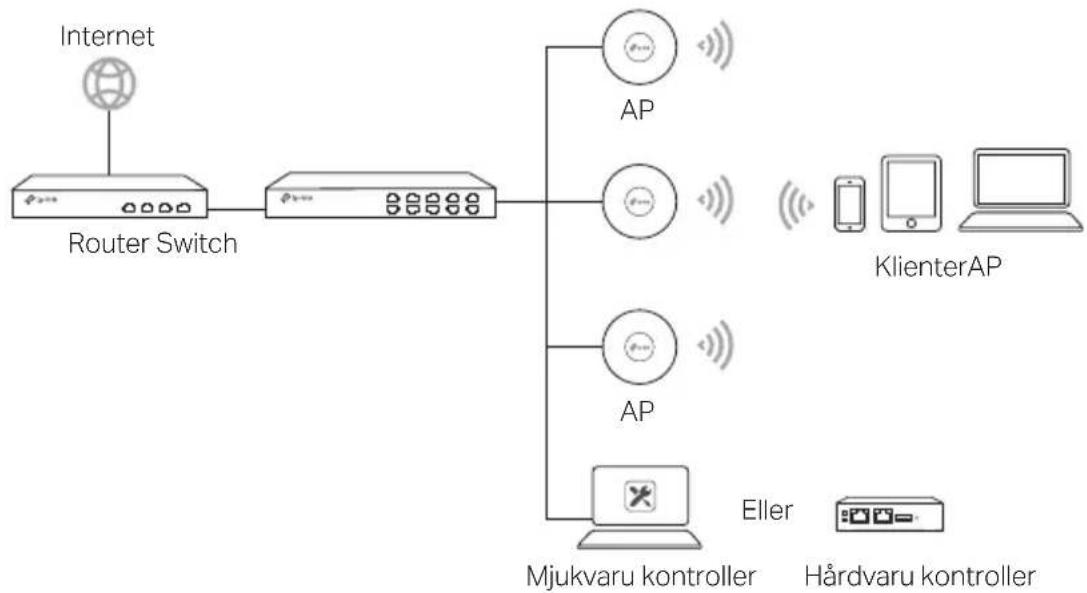

Nätverkstopologi

En typisk nätverkstopologi för AP visas nedan

Accesspunkterna kan konfigureras och övervakas centralt via controllern Du kan hämta controllern på https://www.tp-link.com eller kontakta försäljningspersonalen

Hårdvaruinstallation

■ Alternativ 1: Takmontering

Följ stegen nedan för att installera AP med följande tillbehör:

OBS: Monteringsfästet och tillbehören (antal och storlek) kan variera beroende på produkt

Brickor Skruvar med rundad kant Vingmuttrar

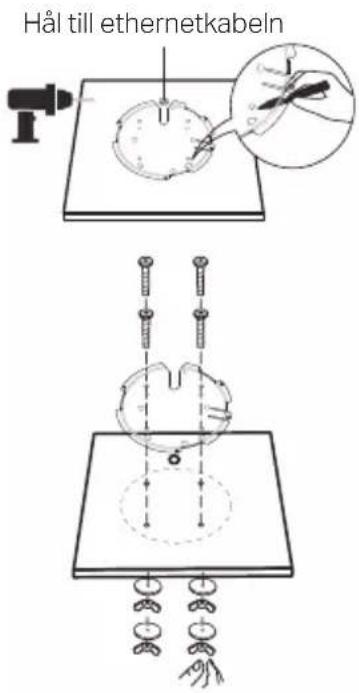

1 Ta bort takplattan

2 Placera monteringsfästet i mitten av takplattan Gör markeringar för skruvhålen och den plats där hålet för Ethernet-kabeln ska vara Borra hål med 4 mm diameter för skruvarna och ett hål med 25 mm diameter för Ethernetkabeln vid markeringarna
3 Sätt fast monteringsplattan i takplattan med skruvar med rundad kant, brickor och vingmuttrar
4 Trä in ethernetkabeln genom hålet och sätt takplattan på plats igen
5 Sätt ethernetkabeln i ETHERNET-porten Placera din AP i monteringsplattan genom att sätta pilmarkeringen på AP i linje med pilmarkeringen på monteringsplattan Rotera sedan AP medurs tills den låses på plats

Hål till ethernetkabeln

■ Alternativ 2: Väggmontering

Följ stegen nedan för att installera AP med följande tillbehör:

OBS: Monteringsfästet och tillbehören (antal och storlek) kan variera beroende på produkt

Plastpluggar Gängpressande skruvar

Om Ethernet-kabeln går igen väggen, placera monteringsfästet och för in Ethernet-kabeln Gör markeringar för skruvhålen och borra sedan hål med 6 mm diameter vid markeringarna

2 Sätt i plastpluggarna i 6 mm-hålen

3 Sätt fast monteringsplattan i väggen genom att dra i de gängpressande skruvarna i plastpluggarna Se till att axlarna på monteringsplattan sitter på utsidan

4 Sätt ethernetkabeln i ETHERNET-porten på AP

5 Placera din AP i monteringsplattan genom att sätta pilmarkeringen på AP i linje med pilmarkeringen på monteringsplattan Rotera sedan AP medurs tills den läses på plats

Strömkälla

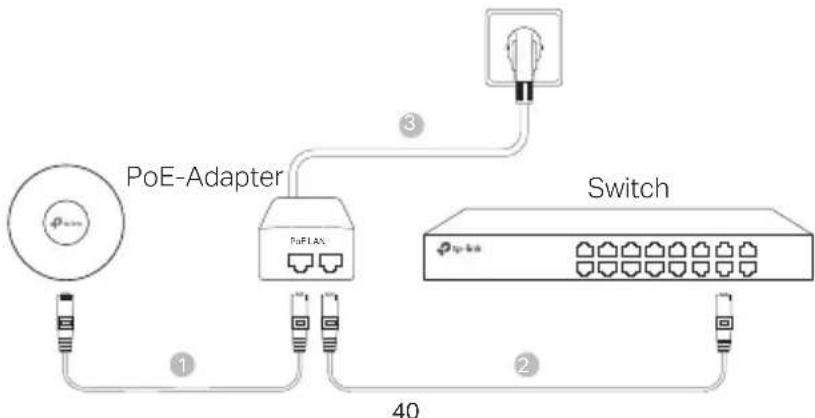

■ Ström via PSE-enhet eller strömadapter

Vissa AP:er kan drivas via nätadaptern eller PSE-enheten (t ex en PoE-switch) som uppfyller kraven för Power Source Class 2 (PS2) eller Limited Power Source (LPS) i IEC 62368-1

Obs: Tillgängligheten beror på den aktuella produkten Se produktspecifikationerna

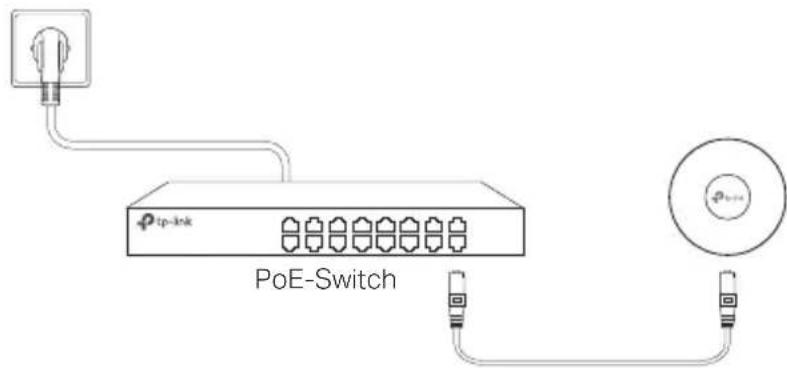

Via PoE-switch

Obs: Tillgängligheten beror på den aktuella produkten Se produktspecifikationerna

• Håll enheten borta från vatten, eld, fukt eller varma miljöer
• Försök inte att montera isär, reparera eller modifiera enheten Kontakta oss om du behöver hjälp
• Använd inte skadad laddare eller USB-kabel för laddning av enheten
• Använd inte någon annan laddare än de rekommenderade
• Använd inte enheten där trådlösa enheter inte är tillåtna
• Adaptern måste installeras nära utrustningen och vara lättillgänglig

Läs och följ ovanstående säkerhetsinformation när du använder enheten Vi kan inte garantera att olyckor eller skador inte inträffar till följd av felaktig användning av enheten Använd den här produkten med omsorg och på eget ansvar

Norsk

TP-Link deklarerar att denna enhet är i överensstämmelse med de grundläggande kraven och andra relevanta bestämmelser i direktiv (EU)2015/863, 2014/53/EU, 2009/125/EG och 2011/65/EU

Den ursprungliga EU-försäkran om överensstämmelse kan hittas på

Enbart för produkter av märket TP-Link För information om garantitid, policy och förfaranden, gå till https://www.tp-link.com/se/support

DEN HÄR GARANTIN GER DIG SPECIFIKA FORMELLA RÄTTIGHETER OCH DU KAN HA ANDRA RÄTTIGHETER SOM VARIERAR FRÅN LAND TILL LAND (ELLER STAT ELLER PROVINS)

I DEN OMFATTNING SOM LOKALA LAGAR TILLÅTER ÄR DENNA GARANTI OCH GOTTGÖRANDEN

EXKLUSIVA OCH I STÄLLET FÖR ALLA ANDRA GARANTIER, GOTTGÖRANDEN OCH VILLKOR

TP-Link garanterar maskinvara av märket TP-Link i sin originalförpackning mot defekter i material eller sammansättning vid normal användning enligt TP-Links riktlinjer och under en period beroende på lokal underhållsservice baserat från ursprungliga inköpsdatumet för slutanvändaren
