Tuotetyyppi	Wi-Fi-tukiasema
Merkki	TP-Link
Malli	Omada EAP223
Mitat (noin)	200 x 200 x 30 mm
Paino (noin)	0,3 kg
Virtalähde	PoE (802.3af/at) tai verkkolaite (ei sisälly)
Verkkoliitäntä	1 Ethernet Gigabit -portti (PoE-sisääntulo)
Langattomat standardit	IEEE 802.11a/b/g/n/ac/ax
Taajuusalueet	2,4 GHz ja 5 GHz
Maksiminopeus (teoreettinen)	Jopa 1,8 Gbps
Keskitetty hallinta	Omada-ohjain (ohjelmisto tai laitteisto)
Asennus	Katto- tai seinäasennus
Huolto ja puhdistus	Puhdista kuivalla ja pehmeällä liinalla. Älä käytä kemikaaleja.
Turvallisuus	Noudata ohjeita: vältä vettä, tulta, älä pura. Käytä vain suositeltuja lisävarusteita.
Varaosat ja korjattavuus	Ei saatavilla. Ota yhteyttä TP-Link-tukeen ongelmatilanteissa.

Usein kysytyt kysymykset - Omada EAP223 TP-LINK

Miten Omada EAP223 -tukiasema asennetaan fyysisesti?

Se voidaan asentaa kattoon tai seinään mukana tulevalla kiinnikkeellä. Noudata ohjeen vaiheita: merkitse reiät, poraa, kiinnitä teline, kytke Ethernet-kaapeli ja napsauta tukiasema paikalleen kiertämällä myötäpäivään.

Miten Omada EAP223 saa virtaa?

Se saa virran PoE:n (Power over Ethernet) kautta PoE-kytkimellä tai PoE-injektorilla, tai verkkolaitteella (ei sisälly). Varmista, että virtalähde on IEC 62368-1 -standardin mukainen.

Miten Omada EAP223 määritetään ensimmäistä kertaa?

Käytä Omada-ohjainta (ilmainen ohjelmisto TP-Linkin verkkosivuilta) tai Omada-sovellusta. Yhdistä tukiasema verkkoon, käynnistä ohjain, etsi tukiasema ja noudata asennusohjaimen ohjeita.

Mitä teen, jos tukiasema ei käynnisty?

Tarkista, että Ethernet-kaapeli on kunnolla kytketty ja että PoE-lähde tai verkkolaite toimii. Kokeile toista kaapelia tai porttia. Jos ongelma jatkuu, ota yhteyttä TP-Link-tukeen.

Miten Omada EAP223 palautetaan tehdasasetuksiin?

Pidä Reset-painiketta (laitteen kotelossa) painettuna noin 10 sekuntia, kunnes merkkivalot vilkkuvat. Tukiasema käynnistyy uudelleen oletusasetuksilla.

Voinko käyttää Omada EAP223:ta ilman ohjainta?

Kyllä, se voi toimia itsenäisessä tilassa (standalone) verkkokäyttöliittymän kautta. Kuitenkin keskitettyä hallintaa ja edistyneitä ominaisuuksia (kuten roaming tai mesh) varten suositellaan Omada-ohjaimen käyttöä.

Mitkä ovat tukiaseman merkkivalot ja mitä ne tarkoittavat?

Päämerkkivalo ilmaisee tilan: vihreä tasaisesti (normaali toiminta), vihreä vilkkuva (alustus), oranssi (yhteysongelma). Katso täydelliset tiedot ohjeesta.

Miten suojaan Wi-Fi-verkkoni Omada EAP223:lla?

Käytä WPA2/WPA3-salausta, muuta oletus-SSID ja salasana, ja poista WPS käytöstä, jos sitä ei tarvita. Ohjaimella voidaan myös määrittää vierasverkkoja ja edistyneitä turvallisuuskäytäntöjä.

Tukeeko Omada EAP223 mesh-verkkoa?

Kyllä, kun se on yhdistetty Omada-ohjaimeen, voit luoda mesh-verkon useilla tukiasemilla laajentaaksesi peittoaluetta ja mahdollistaaksesi saumattoman roamingin.

Mistä voin ladata Omada EAP223:n täydellisen ohjeen?

Ohje on ladattavissa ilmaiseksi notice-facile.com-sivustolta useilla kielillä. Löydät sen myös TP-Linkin viralliselta verkkosivustolta tuotteen tukiosiosta.

KÄYTTÖOHJE Omada EAP223 TP-LINK

Huomio: Kuva saattaa poiketa itse tuotteesta

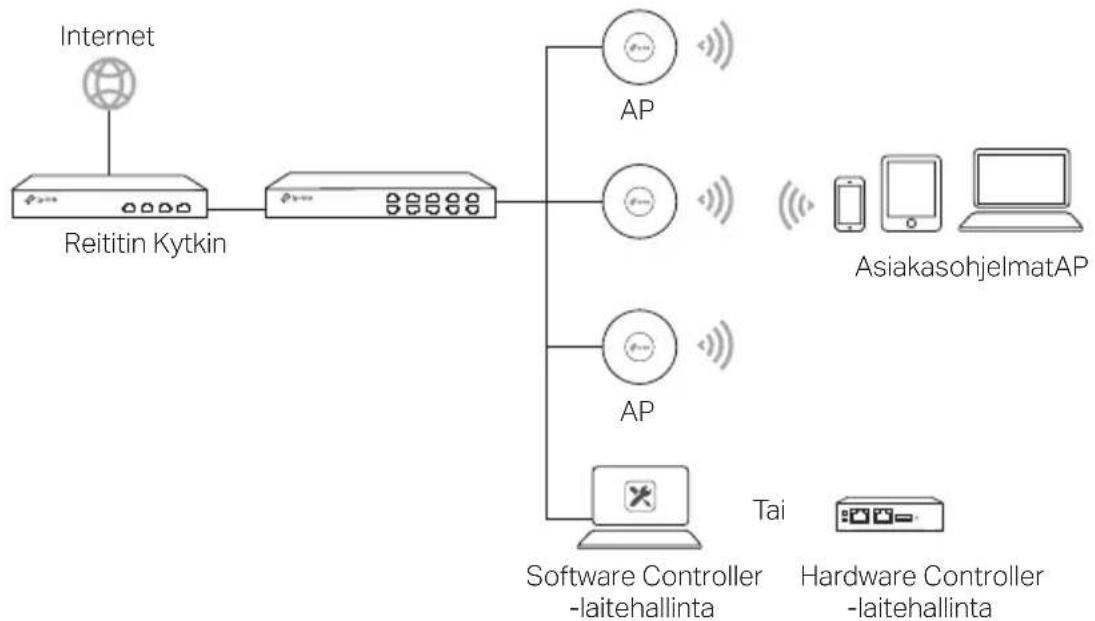

Verkkokartta

AP:n tyypillinen verkkokartta näkyy alla

AP:t voidaan määrittää keskitetysti ja niitä voidaan hallita ohjaimella Voit hankkia ohjaimen osoitteesta https://www.tp-link.com tai ottaa yhteyttä myyntiedustajaan

Laitteistoasennus

■ Vaihtoehto 1: kattoasennus

Seuraa alla olevia ohjeita asentaaksesi AP:n mukana tulevilla lisävarusteilla:

Huomio: asennusteline ja lisäosat (määrä ja koko) voivat vaihdella tuotteen mukaan

Aluslevyt Kupukantaruuvit Siipimutterit

1 Poista kattolaatta

Aseta asennusteline kattolaatan keskelle Merkitse ruuvin reikien ja Ethernet-kaapelin paikat Poraa 4 mm reiät ruuveille ja 25 mm reikä Ethernet-kaapelille merkittyihin paikkoihin

3

Kiinnitä kiinnike kattolaattaan kupukantaruuvia, aluslevyä ja siipimutteria käyttämällä

4

Syötä Ethernet-kaapeli reiän läpi ja aseta kattolaatta paikalleen

5

Yhdistä Ethernet-kaapeli ETHERNET-porttiin Liitä AP kiinnikkeeseen asettamalla AP:n nuolimerkki kiinnikkeen nuolimerkin kanssa samansuuntaiseksi Käännä sitten AP:tä, kunnes se lukittuu paikalleen

Reikä Ethernet-kaapelille

■ Vaihtoehto 2: seinäasennus

Seuraa alla olevia ohjeita asentaaksesi AP:n mukana tulevilla lisävarusteilla:

Huomio: asennusteline ja lisäosat (määrä ja koko) voivat vaihdella tuotteen mukaan

Muoviset seinäankkurit Itsekierteittävät ruuvit

1 Jos Ethernet-kaapelisi syötetään seinän läpi, aseta asennusteline ja syötä Ethernet-kaapeli Merkitse ruuvin reikien paikat ja poraa 6 mm reiät merkittyihin paikkoihin

2 Aseta muoviset seinäankkurit 6 mm reikiin

3 Kiinnitä kiinnike seinään ruuvaamalla itsekierteittävät ruuvit ankkureihin Varmista, että kiinnikkeen lavat osoittavat ulospäin

4 Yhdistä Ethernet-kaapeli AP:n ETHERNET-porttiin

5 Liitä AP kiinnikkeeseen asettamalla AP:n nuolimerkki kiinnikkeen nuolimerkin kanssa samansuuntaiseksi Käännä sitten AP:tä, kunnes se lukittuu paikalleen

Virtalähde

■ Virta PSE-laitteen tai virtalaitteen kautta

Jotkut tukiasemat voivat toimia virta-adapterilla tai PSE-laitteella (kuten PoE-kytkin), jotka ovat virtualähdeluokan 2 (PS2) tai standardin IEC 62368-1 rajoitetun virtualähteen (LPS) mukaisia

Huomio: saatavuus riippuu todellisesta tuotteesta Lue tuotteen tekniset tiedot

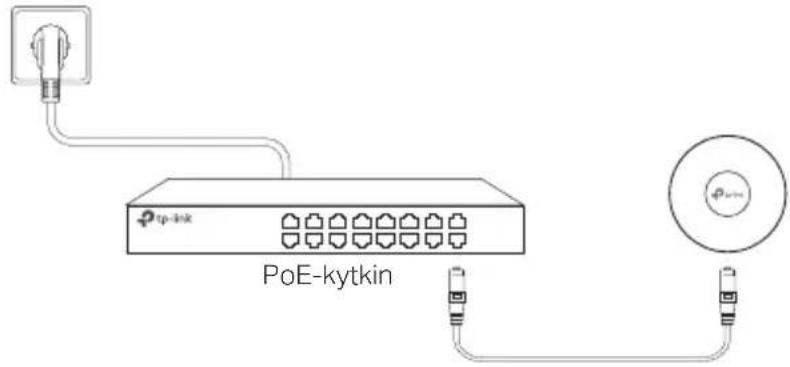

PoE-kytkimen kautta

tp-link PoE-kytkin

Virtalaitteen kautta

Virtalaite

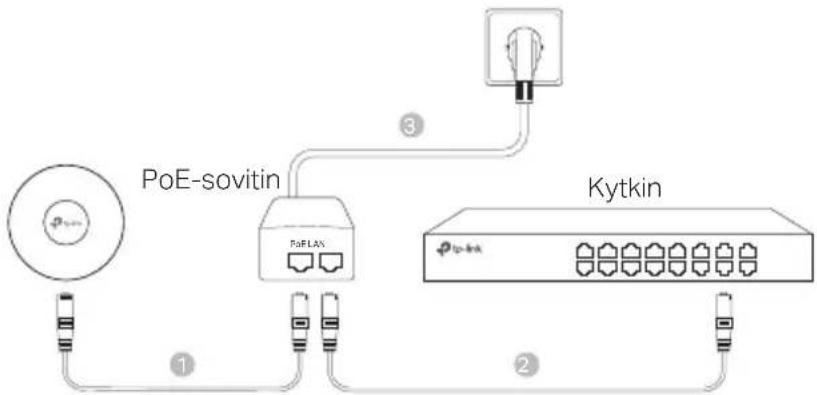

■ Virta PoE-sovittimen kautta

Jotkut tukiasemat voivat toimia PoE-adapterilla

Huomio: saatavuus riippuu todellisesta tuotteesta

Lue tuotteen tekniset tiedot

• Pidä laite poissa vedestä, tulesta, kosteudesta ja kuumasta ympäristöstä
• Älä yritä purkaa, korjata tai muuntaa laitetta Jos tarvitset huoltoa, otathan meihin yhteyttä
• Älä käytä vioittunutta laturia tai USB-kaapelia laitteen lataamiseen
• Älä käytä muita kuin suositeltuja latureita
• Älä käytä laitetta paikassa, missä ei sallita langattomia laitteita
• Sovitin asennetaan laitteiden lähelle ja helposti saataville

Lue yllä olevat turvallisuustiedot ja noudata niitä käyttäessäsi laitetta Emme voi taata, että laitteen virheellinen käyttö ei aiheuta onnettomuuksia tai vaurioita Käytä tätä tuotetta varoen ja omalla vastuullasi

Nederlands

TP-Link ilmoittaa täten, että tämä laite noudattaa direktiivien 2014/53/EU, 2009/125/EY, 2011/65/EU ja (EU)2015/863 olennaisia vaatimuksia ja muita asianmukaisia ehtoja.

Alkuperäinen EU-säädöstenmukaisuusilmoitus on osoitteessa

Koskee vain TP-Link-merkkisiä tuotteita Lisätietoa takuuajasta, -käytännöstä ja -toimenpiteistä löydät osoitteesta https://www.tp-link.com/fi/support

TÄMÄ TAKUU MYÖNTÄÄ KÄYTTÄJÄLLE TIETTYJÄ LAILLISIA OIKEUKSIA, JA HÄNELLÄ VOI OLLA MUITA OIKEUKSIA, JOTKA VAIHTELEVAT MAAKOHTAISESTI

SIINÄ MÄÄRIN KUIN LAKI SEN SALLII, TÄMÄ TAKUU JA SEN MUKAISETKORJAUSKEINOT OVAT YKSINOMAISIA JA KORVAAVAT KAIKKI MUUT TAKUUT, KORJAUSKEINOT JA EHDOT

TP-Link takaa, että TP-Link-merkkinen laitteistotuote, joka saapui

alkuperäisessä pakkauksessa, ei sisällä materiaali- tai valmistusvirheitä normaalissa TP-Linkin ohjeiden mukaisessa käytössä tiettynä paikallisesta palvelusta riippuvana aikana siitä päivämäärästä lukien, jona loppukäyttäjä sen alun perin hankki
