Producttype	Wi-Fi-toegangspunt
Merk	TP-Link
Model	Omada EAP223
Afmetingen (ongeveer)	200 x 200 x 30 mm
Gewicht (ongeveer)	0,3 kg
Voeding	PoE (802.3af/at) of stroomadapter (niet inbegrepen)
Netwerkinterface	1 Gigabit Ethernet-poort (PoE in)
Draadloze standaarden	IEEE 802.11a/b/g/n/ac/ax
Frequentiebanden	2,4 GHz en 5 GHz
Maximale snelheid (theoretisch)	Tot 1,8 Gbps
Gecentraliseerd beheer	Omada-controller (software of hardware)
Installatie	Plafond- of muurmontage
Onderhoud en reiniging	Reinigen met een droge, zachte doek. Gebruik geen chemicaliën.
Veiligheid	Volg de instructies: vermijd water, vuur, niet demonteren. Gebruik uitsluitend aanbevolen accessoires.
Onderdelen en repareerbaarheid	Niet beschikbaar. Neem contact op met TP-Link-ondersteuning bij problemen.

Veelgestelde vragen - Omada EAP223 TP-LINK

Hoe installeer ik het Omada EAP223-toegangspunt fysiek?

U kunt het aan het plafond of de muur monteren met behulp van de meegeleverde beugel. Volg de stappen in de handleiding: markeer de gaten, boor, bevestig de beugel, sluit de Ethernet-kabel aan en klik het AP vast door het met de klok mee te draaien.

Hoe voed ik de Omada EAP223?

Het kan worden gevoed via PoE (Power over Ethernet) via een PoE-switch of PoE-injector, of via een stroomadapter (niet inbegrepen). Controleer of de stroombron voldoet aan de IEC 62368-1-norm.

Hoe configureer ik de Omada EAP223 voor de eerste keer?

Gebruik de Omada-controller (gratis software beschikbaar op de TP-Link-website) of de Omada-app. Sluit het AP aan op uw netwerk, start de controller, detecteer het AP en volg de configuratiewizard.

Wat moet ik doen als het AP niet aangaat?

Controleer of de Ethernet-kabel goed is aangesloten en of de PoE-bron of stroomadapter werkt. Test met een andere kabel of poort. Als het probleem aanhoudt, neem dan contact op met TP-Link-ondersteuning.

Hoe reset ik de Omada EAP223 naar de fabrieksinstellingen?

Houd de Reset-knop (op de behuizing) ongeveer 10 seconden ingedrukt totdat de leds knipperen. Het AP wordt opnieuw opgestart met de standaardinstellingen.

Kan ik de Omada EAP223 zonder controller gebruiken?

Ja, het kan in zelfstandige modus (standalone) werken via een webinterface. Voor gecentraliseerd beheer en geavanceerde functies (zoals roaming of mesh) wordt het gebruik van een Omada-controller aanbevolen.

Welke led-indicatoren heeft het AP en wat betekenen ze?

De hoofdled geeft de status aan: groen continu (normale werking), groen knipperend (initialisatie), oranje (verbindingsprobleem). Raadpleeg de handleiding voor de volledige details.

Hoe beveilig ik mijn Wi-Fi-netwerk met de Omada EAP223?

Gebruik WPA2/WPA3-versleuteling, wijzig de standaard SSID en wachtwoord, en schakel WPS uit indien niet nodig. De controller maakt het ook mogelijk om gastnetwerken en geavanceerde beveiligingsbeleid te configureren.

Ondersteunt de Omada EAP223 mesh?

Ja, in combinatie met een Omada-controller kunt u een mesh-netwerk creëren met meerdere AP's om de dekking uit te breiden en naadloze roaming mogelijk te maken.

Waar kan ik de volledige handleiding van de Omada EAP223 downloaden?

De handleiding is gratis te downloaden op notice-facile.com in meerdere talen. U kunt deze ook vinden op de officiële TP-Link-website in de productsupport-sectie.

GEBRUIKSAANWIJZING Omada EAP223 TP-LINK

Opmerking: De afbeelding kan afwijken van het daadwerkelijke product

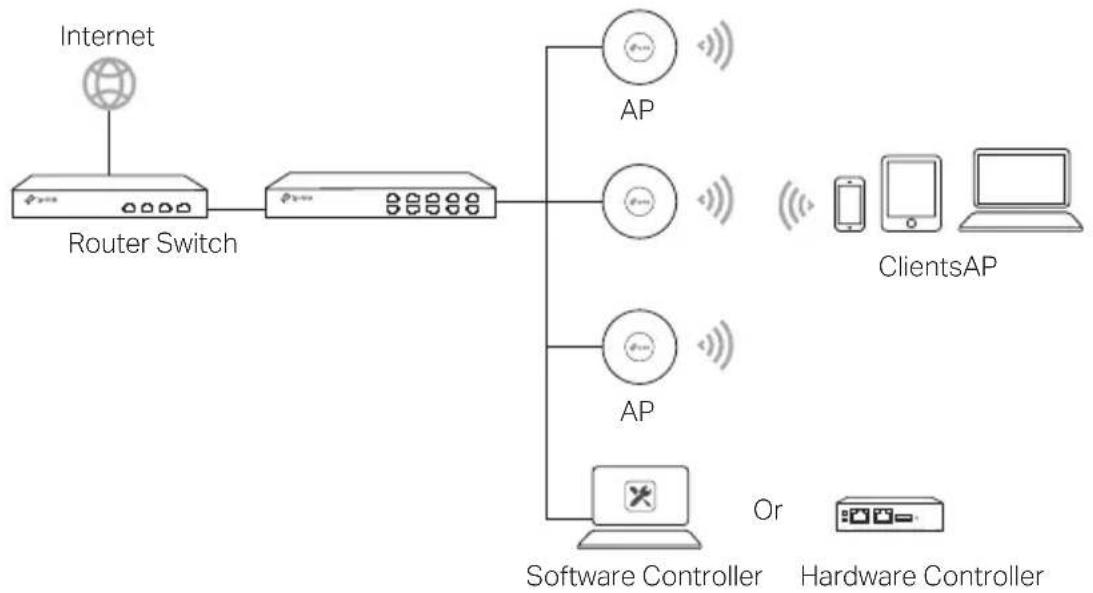

Netwerktopologie

Een gebruikelijke netwerktopologie voor het AP wordt hieronder getoond

AP's kunnen centraal worden geconfigureerd en gemonitord via een Controller U kunt de controller downloaden via https://www.tp-link.com of contact opnemen met het verkooppunt

Hardware installeren

■ Optie 1: Plafondmontage

Volg onderstaande stappen om het AP te installeren met behulp van de meegeleverde onderdelen: Opmerking: De bevestigingsbeugel en de accessoires (hoeveelheid en grootte) kunnen per product variëren

Sluitringen Bolkopschroeven Vleugelmoeren

1 Verwijder de plafondtegel

2 Plaats de bevestigingsbeugel in het midden van de plafondtegel Teken markeringen voor de schroefgaten en een marking voor het gat voor de ethernetkabel Boor op de getekende markeringen gaten van 4 mm voor de schroeven en een gat van 25 mm voor de ethernetkabel
3 Draai de bevestigingsbeugel vast aan de plafondtegel met behulp van bolkopschroeven, sluitringen en vleugelmoeren
4 Haal de ethernetkabel door het gat en plaats de plafondtegel terug
5 Sluit de ethernetkabel aan op de ethernetpoort Bevestig het AP aan de bevestigingsbeugel door de pijl op het AP op een lijn te leggen met de pijl op de bevestigingsbeugel, draai vervolgens het AP totdat deze vastklikt

Gat voor de ethernetkabel

Volg onderstaande stappen om het AP te installeren met behulp van de meegeleverde onderdelen: Opmerking: De bevestigingsbeugel en de accessoires (hoeveelheid en grootte) kunnen per product variëren

Plastic pluggen Zelftappende schroeven

Als uw ethernetkabel door de muur loopt, plaats dan de bevestigingsbeugel en voer de ethernetkabel erdoorheen Teken markeringen voor de schroefgaten en boor vervolgens gaten van 6 mm op de gemarkeerde plekken

2 Plaats de plastic pluggen in de gaten van 6 mm

3 Draai de bevestigingsbeugel vast op de muur door de zelftappende schroeven in de pluggen te draaien Zorg ervoor dat de uiteinden van de bevestigingsbeugel zich aan de buitenkant bevinden

4 Sluit de ethernetkabel aan op de ethernetpoort van het AP

5 Bevestig het AP aan de bevestigingsbeugel door de pijl op het AP op een lijn te leggen met de pijl op de bevestigingsbeugel, draai vervolgens het AP totdat deze vastklikt

Stroomvoorziening

■ Van stroom voorzien via een PSE-apparaat of een stroomadapter

Sommige AP's kunnen worden gevoed via de voedingsadapter of het PSE-apparaat (zoals een PoE-switch) dat voldoet aan Power Source Class 2 (PS2) of Limited Power Source (LPS) van IEC 62368-1 Opmerking: Beschikbaarheid hangt af van het werkelijke product Raadpleeg de productspecificaties

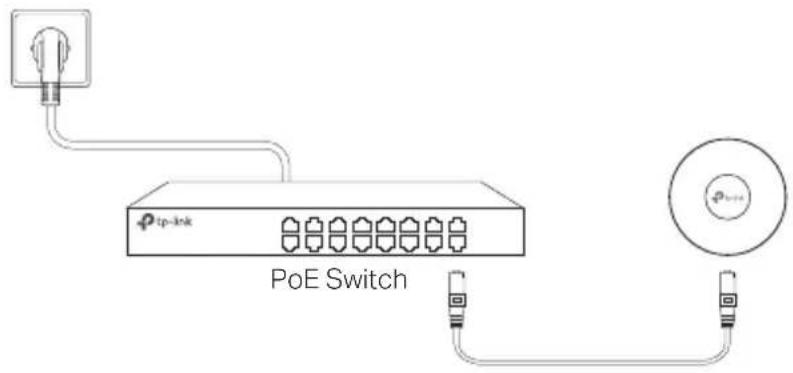

Via een PoE switch

tp-tek PoE Switch

Via een stroomadapter

Stroomadapter

■ Van stroom voorzien via een PoE adapter

Sommige AP's kunnen gevoed worden via de PoE-adapter

Opmerking: Beschikbaarheid hangt af van het werkelijke product

Raadpleeg de productspecificaties

Veiligheidsinformatie

• Houdt het apparaat uit de buurt van water, vuur, vochtigheid of warme omgevingen
• Probeer het apparaat niet te demonteren, repareren of aan te passen Als u hulp nodig hebt, neem dan contact met ons op
• Gebruik geen beschadigde lader of USB kabel om het apparaat op te laden
• Gebruik geen andere laders dan de aanbevolen laders
• Gebruik het apparaat niet waar draadloze apparaten niet toegestaan zijn
• De adapter moet dicht bij de apparatuur worden geïnstalleerd en moet gemakkelijk toegankelijk zijn

Lees en volg bovenstaande veiligheidsinformatie tijdens het gebruik van het apparaat Wij kunnen niet garanderen dat er geen ongelukken of schade kan optreden als gevolg van onjuist gebruik van het apparaat Gebruik dit product met zorg en gebruik op eigen risico

Svenska

Säkerhetsinformation

TP-Link verklaart hierbij dat dit apparaat in overeenstemming is met de essentiële eissen en andere relevante bepalingen van de richtlijnen (EU)2015/863, 2014/53/EU, 2009/125/EG en 2011/65/EU.

De oorspronkelijke EU verklaring van overeenstemming is te vinden op

Geldt alleen voor producten van het merk TP-Link Voor meer informatie over de garantieperiode, voorwaarden en procedures kijk op: https://www.tp-link.com/nl/support

DEZE GARANTIE GEEFT U SPECIFIEKE WETTELIJKE RECHTEN EN U KUNT NOG ANDERE RECHTEN HEBBEN, DIE PER LAND (OF PER PROVINCIE) KUNNEN VERSCHILLEN

VOOR ZOVER TOEGESTAAN DOOR DE PLAATSELIJKE WETGEVING ZIJN DEZE GARANTIE EN HET VERMELDE VERHAAL EXCLUSIEF EN KOMEN DIE IN DE PLAATS VAN ALLE ANDERE GARANTIES, VERHALEN EN VOORWAARDEN

TP-Link geeft garantie op het hardware product van het merk TP-Link in de originele verpakking voor gebreken in materialen en fabricage indien normaal gebruikt in overeenstemming met de richtlijnen van TP-Link gedurende een bepaalde periode afhankelijk van de service ter plaatse vanaf de oorspronkelijke datum van aanschaf via de detailhandel door de eindgebruiker-koper
