Tipo de producto	Punto de acceso Wi-Fi
Marca	TP-Link
Modelo	Omada EAP223
Dimensiones (aprox.)	200 x 200 x 30 mm
Peso (aprox.)	0,3 kg
Alimentación	PoE (802.3af/at) o adaptador de corriente (no incluido)
Interfaz de red	1 puerto Ethernet Gigabit (PoE in)
Estándares inalámbricos	IEEE 802.11a/b/g/n/ac/ax
Bandas de frecuencia	2,4 GHz y 5 GHz
Velocidad máxima (teórica)	Hasta 1,8 Gbps
Gestión centralizada	Controlador Omada (software o hardware)
Instalación	Montaje en techo o pared
Mantenimiento y limpieza	Limpiar con un paño seco y suave. No usar productos químicos.
Seguridad	Seguir las instrucciones: evitar agua, fuego, no desmontar. Usar solo accesorios recomendados.
Piezas de repuesto y reparabilidad	No disponibles. Contactar al soporte de TP-Link para cualquier problema.

Preguntas frecuentes - Omada EAP223 TP-LINK

¿Cómo instalar físicamente el punto de acceso Omada EAP223?

Puede montarlo en el techo o en la pared usando el soporte incluido. Siga los pasos en el manual: marcar los agujeros, perforar, fijar el soporte, conectar el cable Ethernet y luego encajar el AP girando en el sentido de las agujas del reloj.

¿Cómo alimentar el Omada EAP223?

Puede alimentarse mediante PoE (Power over Ethernet) a través de un switch PoE o un inyector PoE, o mediante un adaptador de corriente (no incluido). Verifique que la fuente de alimentación cumpla con la norma IEC 62368-1.

¿Cómo configurar el Omada EAP223 por primera vez?

Use el controlador Omada (software gratuito disponible en el sitio web de TP-Link) o la aplicación Omada. Conecte el AP a su red, inicie el controlador, descubra el AP y siga el asistente de configuración.

¿Qué hacer si el AP no se enciende?

Verifique que el cable Ethernet esté bien conectado y que la fuente PoE o el adaptador de corriente funcione. Pruebe con otro cable o puerto. Si el problema persiste, contacte al soporte de TP-Link.

¿Cómo restablecer el Omada EAP223 a los valores de fábrica?

Mantenga presionado el botón Reset (ubicado en la carcasa) durante aproximadamente 10 segundos hasta que los indicadores parpadeen. El AP se reiniciará con los valores predeterminados.

¿Puedo usar el Omada EAP223 sin controlador?

Sí, puede funcionar en modo autónomo (standalone) a través de una interfaz web. Sin embargo, para una gestión centralizada y funciones avanzadas (como roaming o mesh), se recomienda usar un controlador Omada.

¿Cuáles son los indicadores luminosos en el AP y qué significan?

El indicador principal muestra el estado: verde fijo (funcionamiento normal), verde intermitente (inicialización), naranja (problema de conexión). Consulte el manual para más detalles.

¿Cómo asegurar mi red Wi-Fi con el Omada EAP223?

Use el cifrado WPA2/WPA3, cambie el SSID y la contraseña predeterminada, y desactive el WPS si no es necesario. El controlador también permite configurar redes de invitados y políticas de seguridad avanzadas.

¿El Omada EAP223 soporta mesh (malla)?

Sí, cuando se asocia con un controlador Omada, puede crear una red en malla (mesh) con varios APs para extender la cobertura y permitir el roaming transparente.

¿Dónde puedo descargar el manual completo del Omada EAP223?

El manual está disponible para descarga gratuita en notice-facile.com en varios idiomas. También puede encontrarlo en el sitio web oficial de TP-Link en la sección de soporte del producto.

MANUAL DE USUARIO Omada EAP223 TP-LINK

Nota: La imagen puede ser diferente respecto al producto actual

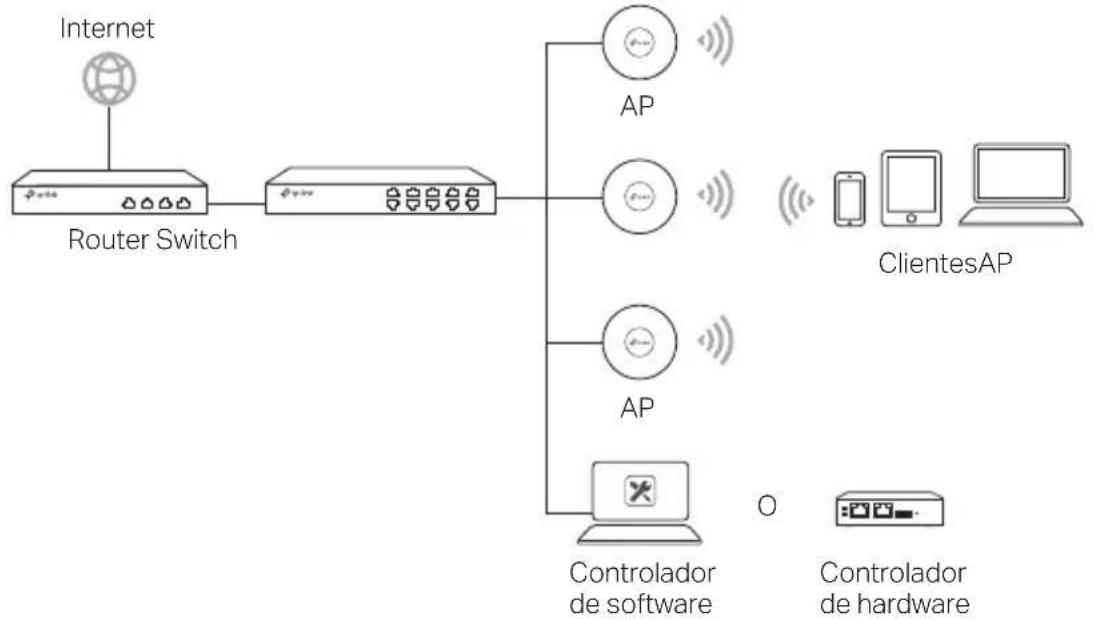

Topología de Red

Una topología de red típica para el AP es la que se muestra a continuación

Los AP pueden configurarse y supervisarse de forma centralizada a través del Controller Puede obtener el Controller en https://www.tp-link.com o ponerse en contacto con el personal de ventas

Hardware: Instalación

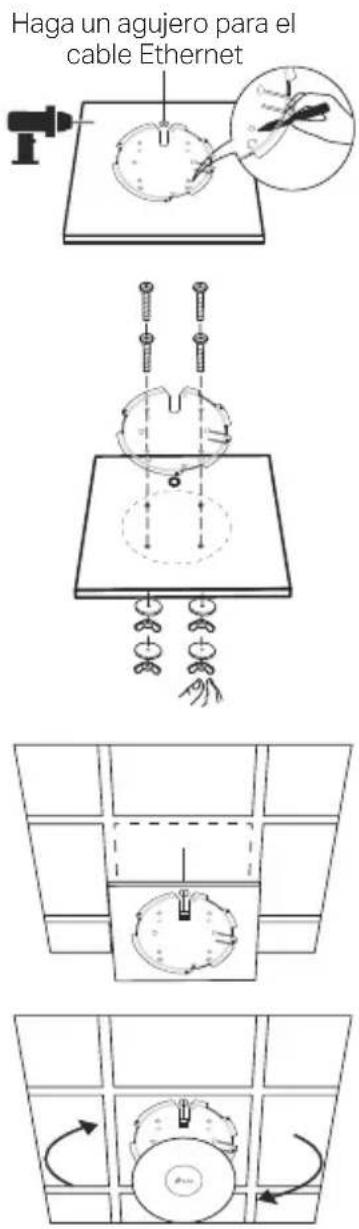

■ Opción 1: Montaje de Techo

Siga los pasos de abajo para instalar el AP con los accesorios proporcionados:

Nota: El soporte de montaje y los accesorios (cantidad y tamaño) pueden variar según el producto

Arandelas Tornillos de cabeza plana Tuercas de Mariposa

1 Quite las baldosas del techo

Coloque el soporte de montaje en el centro de la placa del techo Marque las posiciones para los orificios de los tornillos y una posición para el orificio del cable Ethernet Taladre orificios de 4 mm de diámetro para los tornillos y un orificio de 25 mm de diámetro para el cable Ethernet en las posiciones marcadas

3

Fije el soporte de montaje al revestimiento del techo usando tornillos de cabeza plana, arandelas y tuercas de mariposa

4

Pase el cable Ethernet a través del agujero y establezca de nuevo el panel de techo en su lugar

5

Conecte el cable Ethernet al puerto ETHERNET Fije el AP a la abrazadera de montaje alineando la marca del arco en el AP con la marca del arco de la abrazadera de montaje, después gire el AP hasta que se cierre

■ Opción 2: Montaje de Pared

Siga los pasos de abajo para instalar el AP con los accesorios proporcionados: Nota: El soporte de montaje y los accesorios (cantidad y tamaño) pueden variar según el producto

Anclajes de Pared de Plástico Tornillos Autoenroscables

Si su cable Ethernet atraviesa la pared, coloque el soporte de montaje y pase el cable Ethernet Marque las posiciones para los orificios de los tornillos y, a continuación, taladre orificios de 6 mm de diámetro en las posiciones marcadas

2 Inserte los anclajes de pared de plástico en los agujeros de 6 mm de diámetro

3 Fije la abrazadera de montaje con los tornillos autoenroscables en los anclajes Asegúrese que los hombros de la abrazadera están fuera

5 Inserte el AP en la abrazadera de montaje alineando las marcas de los arcos en el AP con las marcas de los arcos en la abrazadera de montaje, después gire el AP hasta que se cierre

Fuente de Alimentación

■ Alimentación mediante Dispositivo PSE o Fuente de Alimentación

Algunos AP pueden alimentarse a través del adaptador de corriente o del dispositivo PSE (como un switch PoE) que cumple con la clase de fuente de alimentación 2 (PS2) o fuente de alimentación limitada (LPS) de IEC 62368-1

Nota: La disponibilidad depende del producto real Consulte las especificaciones del producto

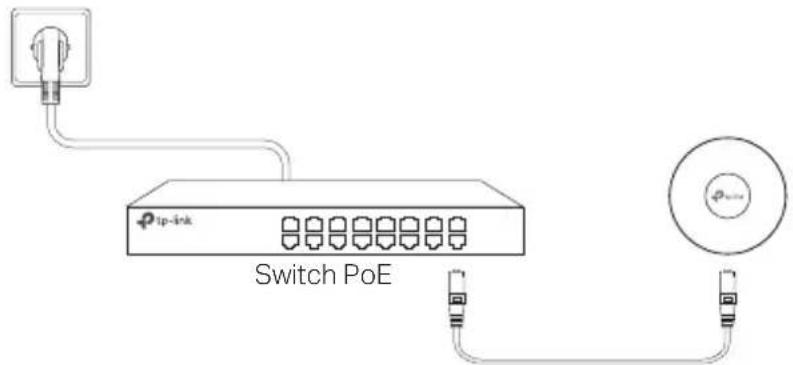

Mediante Switch PoE

Switch PoE

Mediante Fuente de Alimentación

Fuente de Alimentación

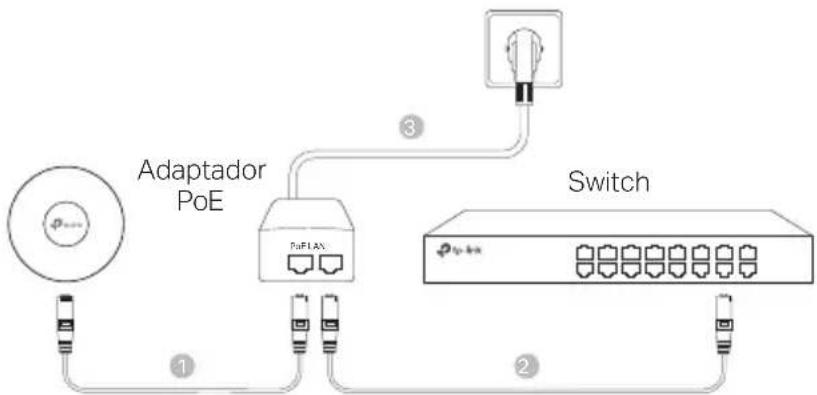

■ Alimentación mediante Adaptador PoE

Algunos AP pueden alimentarse a través del adaptador PoE

Nota: La disponibilidad depende del producto real Consulte las especificaciones del producto

Buchas plásticas Parafusos auto-roscantes

Via Adaptador de Energia

Adaptador de Energia

■ Power via PoE Adapter

Información de seguridad

• Mantenga el dispositivo fuera del agua, fuego, humedad o entornos calurosos
• No intente desmontarlo, repararlo o modificar el dispositivo Si necesita servicio técnico, póngase en contacto con nosotros
• No utilice para cargar el dispositivo cargadores o cables USB dañados
• No utilice cualquier otro cargador diferente al recomendado
• No utilice el dispositivo donde los dispositivos inalámbricos no están permitidos
• El adaptador debe ser instalado cerca del equipo y en un lugar de fácil acceso

Por favor lea y siga las indicaciones anteriores de seguridad cuando el dispositivo esté funcionando No nos haremos responsables de posibles daños o accidentes que puedan ocurrir debido a un uso incorrecto del dispositivo Por favor utilice este producto de manera correcta y bajo su propia responsabilidad

Ελληνικά

Por la presente TP-Link declara que este dispositivo cumple con los requisitos esenciales y otras disposiciones relevantes de las directivas (UE)2015/863, 2014/53/UE, 2009/125/CE y 2011/65/U E.

La declaración original CE de la conformidad puede encontrarse en: https://www.tp-link.com/support/ce/

Ελληνικό

Sólo para productos que porten la marca TP-Link Para obtener información sobre el período de garantía, política y procedimientos, visitar https://www.tp-link.com/es/support

ESTA GARANTÍA LE CONFIERE DERECHOS LEGALES ESPECÍFICOS, Y ES POSIBLE QUE USTED DISPONGA DE OTROS DERECHOS, LOS CUALES PUEDEN VARIAR SEGÚN EL ESTADO (O SEGÚN EL PAÍS O PROVINCIA)

EN LA MEDIDA QUE LO PERMITA LA JURISDICCIÓN LOCAL, ESTA GARANTÍA Y LOS RECURSOS ESTABLECIDOS EN ELLA SON EXCLUSIVOS EN LUGAR DE CUALQUIER OTRA GARANTÍA, RECURSO Y CONDICIÓN

TP-Link garantiza el producto de hardware que porta la marca TP-Link contenido en la caja original contra defectos en los materiales y mano de obra bajo condiciones normales de uso de acuerdo con las directrices de TP-Link por un periodo que depende del servicio local desde la

fecha original de compra en la tienda por parte del usuario final adquiriente
