Omada EAP223 - Point d'accès TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Point d'accès Wi-Fi
Marque	TP-Link
Modèle	Omada EAP223
Dimensions (approx.)	200 x 200 x 30 mm
Poids (approx.)	0,3 kg
Alimentation	PoE (802.3af/at) ou adaptateur secteur (non inclus)
Interface réseau	1 port Ethernet Gigabit (PoE in)
Normes sans fil	IEEE 802.11a/b/g/n/ac/ax
Bandes de fréquence	2,4 GHz et 5 GHz
Débit maximal (théorique)	Jusqu'à 1,8 Gbps
Gestion centralisée	Contrôleur Omada (logiciel ou matériel)
Installation	Montage au plafond ou mural
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits chimiques.
Sécurité	Suivre les consignes : éviter l'eau, le feu, ne pas démonter. Utiliser uniquement des accessoires recommandés.
Pièces détachées et réparabilité	Non disponibles. Contacter le support TP-Link pour tout problème.

FOIRE AUX QUESTIONS - Omada EAP223 TP-LINK

Comment installer physiquement le point d'accès Omada EAP223 ?

Vous pouvez le monter au plafond ou au mur à l'aide du support fourni. Suivez les étapes dans la notice : marquer les trous, percer, fixer le support, connecter le câble Ethernet, puis encliqueter l'AP en tournant dans le sens des aiguilles d'une montre.

Comment alimenter l'Omada EAP223 ?

Il peut être alimenté par PoE (Power over Ethernet) via un switch PoE ou un injecteur PoE, ou par un adaptateur secteur (non inclus). Vérifiez que la source d'alimentation est conforme à la norme IEC 62368-1.

Comment configurer l'Omada EAP223 pour la première fois ?

Utilisez le contrôleur Omada (logiciel gratuit disponible sur le site TP-Link) ou l'application Omada. Connectez l'AP à votre réseau, lancez le contrôleur, découvrez l'AP et suivez l'assistant de configuration.

Que faire si l'AP ne s'allume pas ?

Vérifiez que le câble Ethernet est bien connecté et que la source PoE ou l'adaptateur secteur fonctionne. Testez avec un autre câble ou port. Si le problème persiste, contactez le support TP-Link.

Comment réinitialiser l'Omada EAP223 aux paramètres d'usine ?

Maintenez enfoncé le bouton Reset (situé sur le boîtier) pendant environ 10 secondes jusqu'à ce que les voyants clignotent. L'AP redémarrera avec les paramètres par défaut.

Puis-je utiliser l'Omada EAP223 sans contrôleur ?

Oui, il peut fonctionner en mode autonome (standalone) via une interface web. Cependant, pour une gestion centralisée et des fonctionnalités avancées (comme le roaming ou le mesh), l'utilisation d'un contrôleur Omada est recommandée.

Quels sont les voyants lumineux sur l'AP et que signifient-ils ?

Le voyant principal indique l'état : vert fixe (fonctionnement normal), vert clignotant (initialisation), orange (problème de connexion). Consultez la notice pour le détail complet.

Comment sécuriser mon réseau Wi-Fi avec l'Omada EAP223 ?

Utilisez le chiffrement WPA2/WPA3, modifiez le SSID et le mot de passe par défaut, et désactivez le WPS si non nécessaire. Le contrôleur permet également de configurer des réseaux invités et des politiques de sécurité avancées.

Est-ce que l'Omada EAP223 supporte le mesh (maillage) ?

Oui, lorsqu'il est associé à un contrôleur Omada, vous pouvez créer un réseau maillé (mesh) avec plusieurs APs pour étendre la couverture et permettre le roaming transparent.

Où puis-je télécharger la notice complète de l'Omada EAP223 ?

La notice est disponible en téléchargement gratuit sur notice-facile.com dans plusieurs langues. Vous pouvez également la trouver sur le site officiel de TP-Link dans la section support du produit.

MODE D'EMPLOI Omada EAP223 TP-LINK

Remarque : illustrations non contractuelles

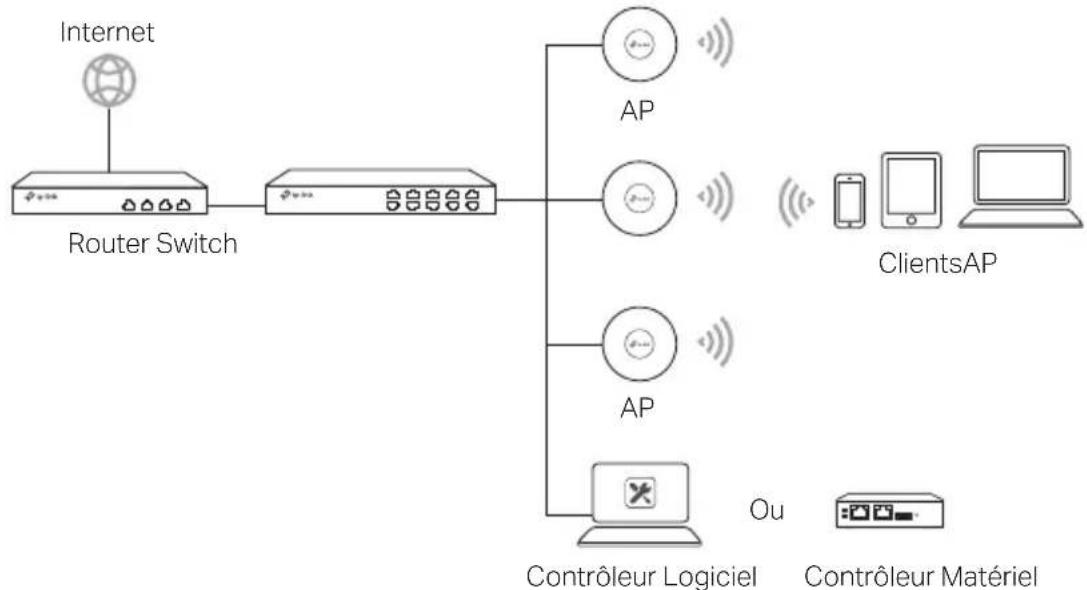

Topologie réseau

Une topologie réseau typique est présentée ci-dessous

Les points d’accès peuvent être configurés et surveillés de manière centralisée via le contrôleur. Vous pouvez obtenir le contrôleur sur https://www.tp-link.com ou contacter l’équipe commerciale

Option 1 : montage au plafond

Suivre les étapes ci-après pour installer AP à l'aide des accessoires fournis :

Remarque : le support de montage et les accessoires (quantité et taille) peuvent varier selon le produit.

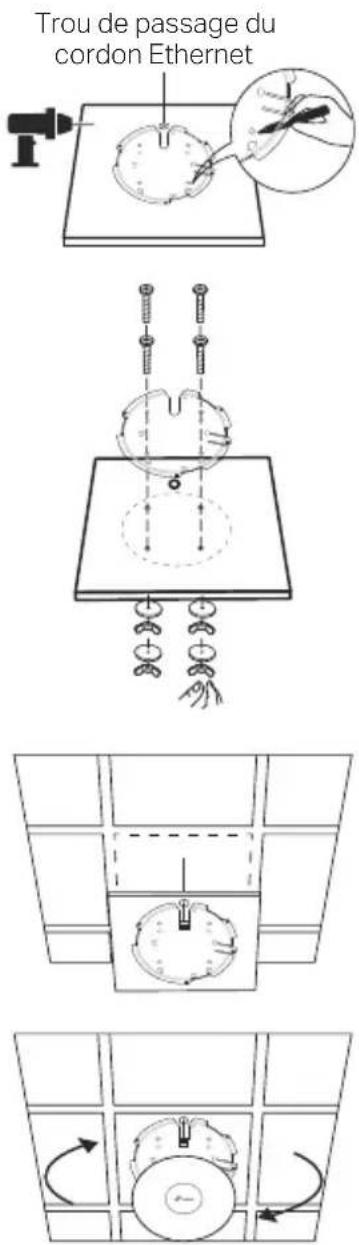

1 Démonter la dalle du plafond

Placer le support de montage au centre de la dalle du plafond. Marquer les positions des trous de vis et une position pour le trou du câble Ethernet. Percer des trous de 4 mm de diamètre pour les vis et un trou de 25 mm de diamètre pour le câble Ethernet aux emplacements marqués.

Fixer le support de montage au clip de fixation pour rails de plafond à l'aide des vis CHC

Passer le cordon Ethernet au travers du trou dédié et remettre la dalle de plafond à sa place

Connecter le cordon Ethernet au port Ethernet. Fixer AP au support de montage en alignant les flèches présentes sur AP avec celles du support de montage, par une rotation dans le sens des aiguilles d'une montre. Positionner AP jusqu'au déclic de verrouillage.

Option 2 : montage en applique (mural)

Suivre les étapes ci-après pour installer AP à l'aide des accessoires fournis : Remarque : le support de montage et les accessoires (quantité et taille) peuvent varier selon le produit

Chevilles plastiques Vis

Si votre câble Ethernet traverse le mur, positionnez le support de montage et faites passer le câble Ethernet. Marquez les positions des trous de vis, puis percez des trous de 6 mm de diamètre aux positions marquées.

Insérer les chevilles dans les trous percés précédemment

Fixer le support de montage en vissant les vis dans les chevilles. Assurez-vous que les saillies du support soient dirigées vers vous.

Connecter le cordon Ethernet au port Ethernet de l'AP

Fixer l'AP au support de montage en alignant les flèches sur l'AP avec celles sur le support de montage, par une rotation dans le sens des aiguilles d'une montre. Positionner l'AP jusqu'au déclic de verrouillage.


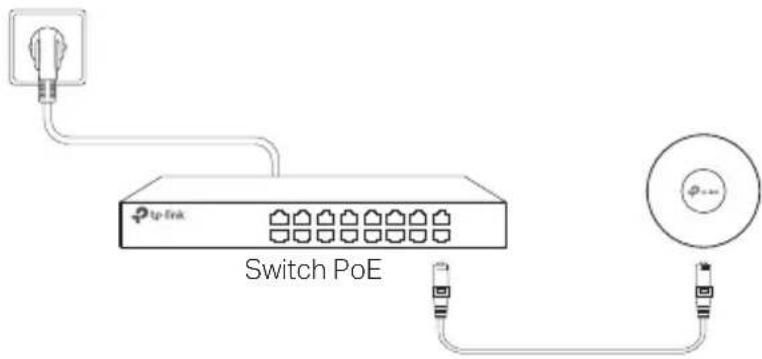

Alimentation poe ou via un adaptateur secteur

Certains points d'accès peuvent être alimentés via l'adaptateur secteur ou le périphérique PSE (tel qu'un commutateur PoE) qui est conforme à la classe de source d'alimentation 2 (PS2) ou à la source d'alimentation limitée (LPS) de la norme CEI 62368-1

Remarque : la disponibilité dépend du produit réel. Veuillez vous référer aux spécifications du produit. Via un switch PoE

Up-Link Switch PoE

Via adaptateur secteur

Adaptateur secteur

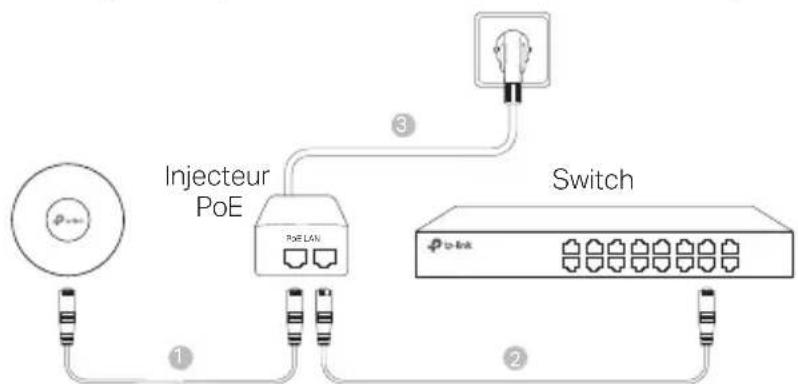

Alimenté via un injecteur poe

Certains points d'accès peuvent être alimentés via l'adaptateur PoE

Remarque : la disponibilité dépend du produit réel. Veuillez vous référer aux spécifications du produit.

Informations de sécurité

• Maintenir l'appareil à l'écart de l'eau, du feu, de l'humidité ou de tout environnement chaud
• Ne pas tenter de démonter, réparer ou modifier l'appareil. Si vous avez besoin d'un service, veuillez nous contacter.
• Ne pas utiliser un chargeur ou un cordon USB endommagé pour recharger l'appareil
• Ne pas utiliser un chargeur différent de ceux recommandés
• Ne pas utiliser l'appareil dans les zones ou les communications sans-fil sont interdites
• L'adaptateur doit être facilement accessible et se trouver à proximité de l'équipement

Merci de lire et de suivre les instructions de sécurité ci-dessus avant d'utiliser l'appareil. Nous ne pouvons garantir qu'aucun accident ou dommage ne se produira en raison d'un usage incorrect de l'appareil. Merci d'utiliser cet appareil avec précaution, le non-respect des consignes de sécurité est à vos risques et périls.

TP-Link par la présente déclare que cet appareil est conforme aux exigences essentielles et autres dispositions pertinentes des directives (UE) 2015/863, 2014/53/UE, 2009/125/CE et

2011/65/U E.

La déclaration CE de conformité originale peut être trouvée à l'adresse

Concerne les produits de marque TP-Link uniquement. Pour plus d'informations sur la période de garantie, les conditions et les procédures, veuillez visiter https://www.tp-link.com/fr/support CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES, RECOURS ET CONDITIONS

TP-Link garantit les matériels marqués TP-Link, conditionnés dans un emballage original, contre les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-Link, pour une durée inscrite sur l'emballage du produit; à compter de la date d'achat par l'utilisateur final.
