Produkttype	Wi-Fi-tilgangspunkt
Merke	TP-Link
Modell	Omada EAP223
Mål (omtrent)	200 x 200 x 30 mm
Vekt (omtrent)	0,3 kg
Strømforsyning	PoE (802.3af/at) eller strømadapter (ikke inkludert)
Nettverksgrensesnitt	1 Gigabit Ethernet-port (PoE inn)
Trådløse standarder	IEEE 802.11a/b/g/n/ac/ax
Frekvensbånd	2,4 GHz og 5 GHz
Maksimal hastighet (teoretisk)	Opptil 1,8 Gbps
Sentralisert administrasjon	Omada-kontroller (programvare eller maskinvare)
Installasjon	Tak- eller veggmontering
Vedlikehold og rengjøring	Rengjør med en tørr, myk klut. Ikke bruk kjemikalier.
Sikkerhet	Følg instruksjonene: unngå vann, ild, ikke demonter. Bruk kun anbefalte tilbehør.
Reservedeler og reparerbarhet	Ikke tilgjengelig. Kontakt TP-Link-støtte for eventuelle problemer.

Ofte stilte spørsmål - Omada EAP223 TP-LINK

Hvordan installeres Omada EAP223-tilgangspunktet fysisk?

Du kan montere det i taket eller på veggen ved hjelp av det medfølgende festet. Følg trinnene i manualen: merk hullene, bor, fest festet, koble til Ethernet-kabelen, og klikk deretter AP-en på plass ved å vri med klokken.

Hvordan strømforsynes Omada EAP223?

Den kan strømforsynes via PoE (Power over Ethernet) via en PoE-svitsj eller en PoE-injektor, eller via en strømadapter (ikke inkludert). Kontroller at strømkilden er i samsvar med standard IEC 62368-1.

Hvordan konfigureres Omada EAP223 for første gang?

Bruk Omada-kontrolleren (gratis programvare tilgjengelig på TP-Links nettsted) eller Omada-appen. Koble AP-en til nettverket ditt, start kontrolleren, oppdag AP-en og følg konfigurasjonsveiviseren.

Hva gjør jeg hvis AP-en ikke slår seg på?

Kontroller at Ethernet-kabelen er godt tilkoblet og at PoE-kilden eller strømadapteren fungerer. Test med en annen kabel eller port. Hvis problemet vedvarer, kontakt TP-Link-støtte.

Hvordan tilbakestilles Omada EAP223 til fabrikkinnstillinger?

Hold inne Reset-knappen (plassert på enheten) i omtrent 10 sekunder til lampene blinker. AP-en vil starte på nytt med standardinnstillinger.

Kan jeg bruke Omada EAP223 uten kontroller?

Ja, den kan fungere i frittstående modus via et webgrensesnitt. For sentralisert administrasjon og avanserte funksjoner (som roaming eller mesh), anbefales bruk av en Omada-kontroller.

Hva er lysindikatorene på AP-en og hva betyr de?

Hovedlampen indikerer status: fast grønt (normal drift), blinkende grønt (initialisering), oransje (tilkoblingsproblem). Se manualen for fullstendige detaljer.

Hvordan sikrer jeg Wi-Fi-nettverket mitt med Omada EAP223?

Bruk kryptering WPA2/WPA3, endre SSID og standardpassord, og deaktiver WPS hvis ikke nødvendig. Kontrolleren lar deg også konfigurere gjestenettverk og avanserte sikkerhetspolicyer.

Støtter Omada EAP223 mesh?

Ja, når den er koblet til en Omada-kontroller, kan du opprette et mesh-nettverk med flere AP-er for å utvide dekningen og muliggjøre sømløs roaming.

Hvor kan jeg laste ned hele manualen for Omada EAP223?

Manualen er tilgjengelig for gratis nedlasting på notice-facile.com på flere språk. Du kan også finne den på TP-Links offisielle nettsted i produktets støtteseksjon.

BRUKSANVISNING Omada EAP223 TP-LINK

Maskinvareinstallasjon

■ Alternativ 1: Montering i tak

Utfør følgende trinn for å montere AP med det medfølgende tilbehøret:

Merk: Monteringsbraketten og tilbehøret (mengde og størrelse) kan variere etter produkt

Skive Panhodeskruer Vingemuttere

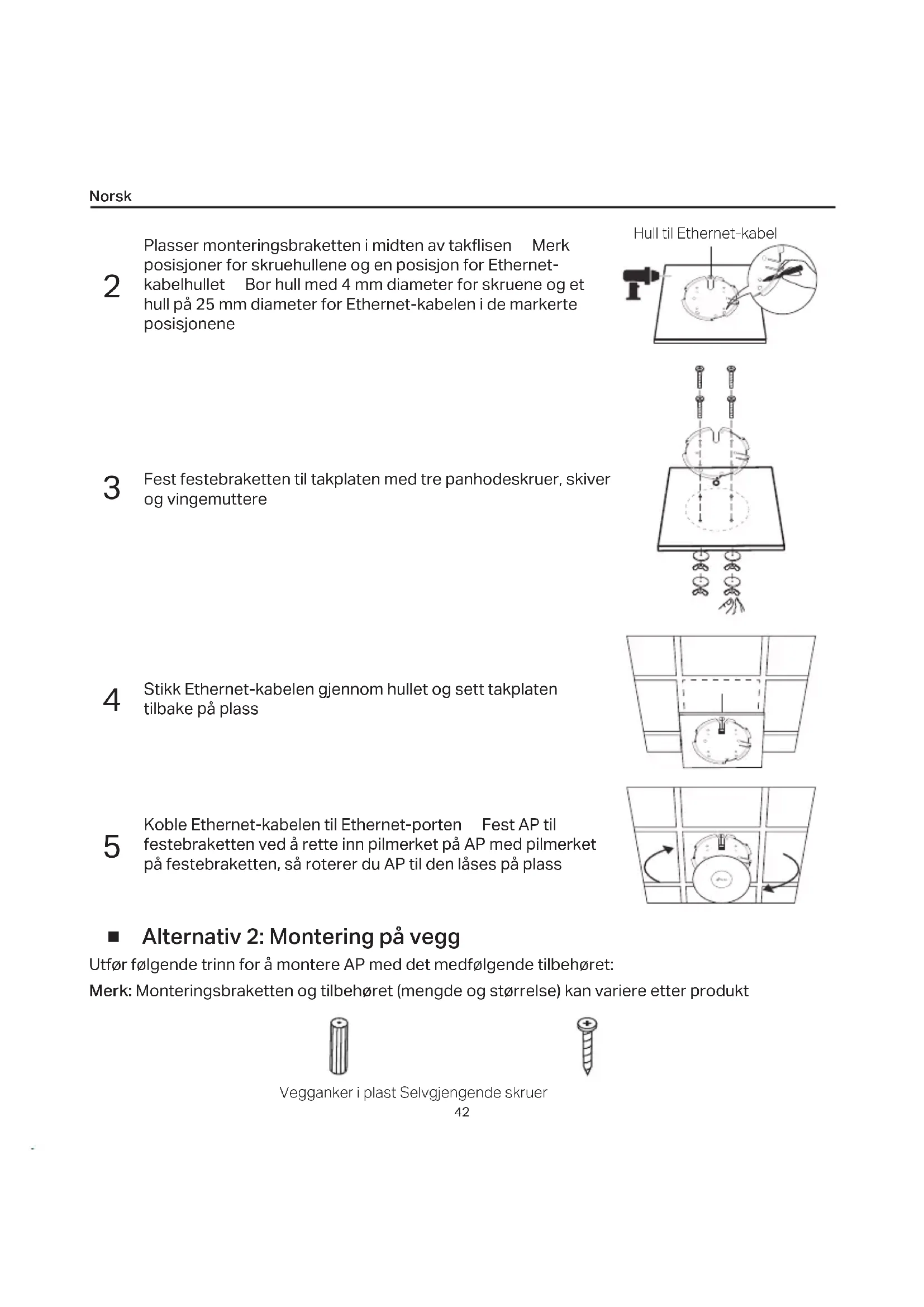

1 Ta av takplaten

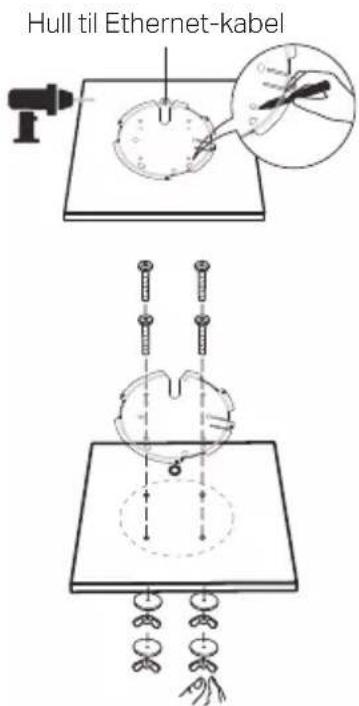

Plasser monteringsbraketten i midten av takflisen Merk posisjoner for skruehullene og en posisjon for Ethernet-kabelhullet Bor hull med 4 mm diameter for skruene og et hull på 25 mm diameter for Ethernet-kabelen i de markerte posisjonene

3

Fest festebraketten til takplaten med tre panhodeskruer, skiver og vingemuttere

4

Stikk Ethernet-kabelen gjennom hullet og sett takplaten tilbake på plass

5

Koble Ethernet-kabelen til Ethernet-porten Fest AP til festebraketten ved å rette inn pilmerket på AP med pilmerket på festebraketten, så roterer du AP til den låses på plass

Hull til Ethernet-kabel

Utfør følgende trinn for å montere AP med det medfølgende tilbehøret:

Merk: Monteringsbraketten og tilbehøret (mengde og størrelse) kan variere etter produkt

Vegganker i plast Selvgjengende skruer

Hvis Ethernet-kabelen mates gjennom veggen, plasserer du monteringsbraketten og mater Ethernet-kabelen Merk posisjoner for skruehullene, og bor deretter hull med en diameter på 6 mm i de merkede posisjonene

2 Sett veggankerne i hullene på 6 mm i diameter

3 Fest festebrakettene til veggen ved å kjøre de selvgjengende skruene inn i ankrene Påse at skuldrene på festebraketten er på utsiden

5 Fest AP til festebraketten ved å rette inn pilmerket på AP med pilmerket på festebraketten, så roterer du AP til den låses på plass

■ Strøm via PSE-enhet eller strømadapter

Noen tilgangspunkter kan drives via strømadapteren eller PSE-enheten (for eksempel en PoE-bryter) som overholder strømkildeklasse 2 (PS2) eller begrenset strømkilde (LPS) i IEC 62368-1

Merk: Tilgjengeligheten avhenger av det faktiske produktet Se produktspesifikasjonene

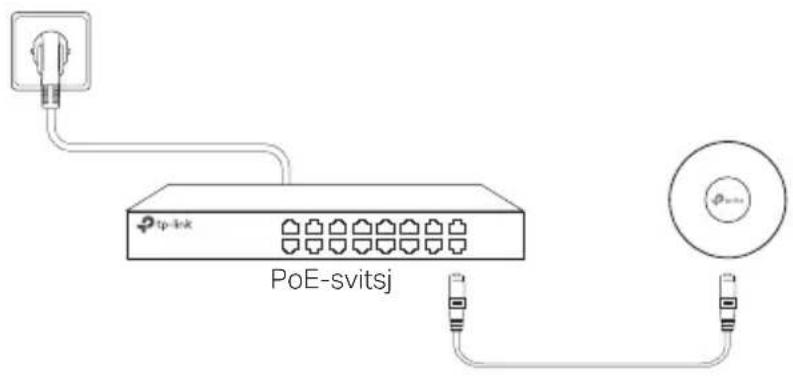

Via PoE-svitsj

tp-link PoE-svitsj

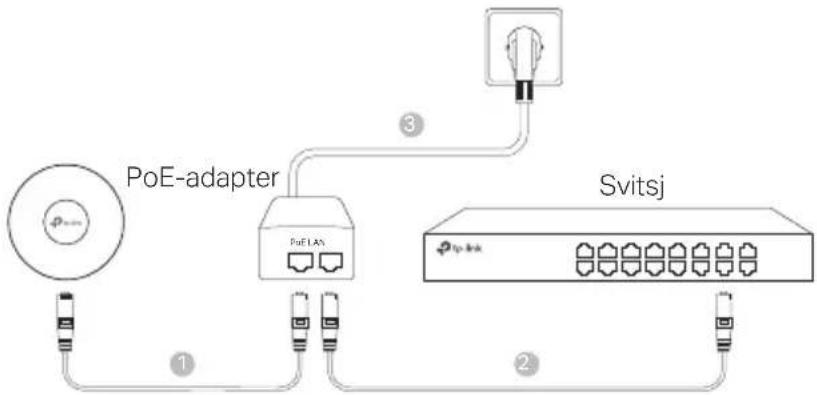

Via strømadapter

Merk: Tilgjengeligheten avhenger av det faktiske produktet Se produktspesifikasjonene

Følg trinene nedenfor for at installere AP med det medfølgende tilbehør:

Fastgør beslaget til loftet med panhovedskruer, spændeskiver og vingemøtrikker

4

Følg trinene nedenfor for at installere AP med det medfølgende tilbehør:

Sikkerhetsinformasjon

• Hold enheten på trygg avstand fra vann, flammer og fuktige eller varme omgivelser
• Ikke forsøk å demontere, reparere eller modifisere enheten Hvis du trenger service, kan du kontakte oss
• Ikke bruk en ødelagt lader eller USB-kabel for å lade enheten
• Ikke bruk andre ladere enn dem som er anbefalt
• Ikke bruk enheten i områder hvor trådløse enheter ikke er tillatt
• Adapteren må installeres i nærheten av utstyret Den må være lett tilgjengelig

Les og følg den ovenstående sikkerhetsinformasjonen før du bruker enheten garantere at ulykker eller skader ikke vil oppstå som følge av feil bruk av enheten produktet med forsiktighet og på egen risiko Vi kan ikke Bruk dette

Dansk

Den opprinnelige EU-samsvarserklæringen er tilgjengelig på

Gjelder kun for produkter merket TP-Link For informasjon om garantiperiode, retningslinjer og prosedyrer, vennligst besøk https://www.tp-link.com/no/support/

DENNE GARANTIEN GIR DEG SPESIFISERTE, RETTSLIGE RETTIGHETER, OG I TILLEGG KAN DU HA ANDRE RETTIGHETER SOM VARIERER MED JURISDIKSJON (ETTER LAND)

I DEN UTSTREKNING DET ER TILLATT I HENHOLD TIL LOKAL LOV ER DENNE GARANTIEN OG L∅SNINGENE SOM HER ER FREMSATT ESKKLUSIVE OG ERSTATTER ALLE ANDRE GARANTIER, L∅SNINGER OG BETINGELSER

TP-Link garanterer at det TP-Link-merkede maskinvareproduktet som ligger i den originale emballasjen er fri for feil i materialer og utførelse når det brukes på normal måte i samsvar med TP-Links retningslinjer i en periode som avhenger av lokale forhold fra den datoen sluttbrukeren opprinnelig kjøpte produktet fra en forhandler
