BRUKSANVISNING Omada EAP615Wall TP-LINK

Maskinvareinstallasjon

■ Alternativ 1: Montering i tak

Utfør følgende trinn for å montere AP med det medfølgende tilbehøret: Merk: Monteringsbraketten og tilbehøret (mengde og størrelse) kan variere etter produkt

Skive Panhodeskruer Vingemuttere

1 Ta av takplaten

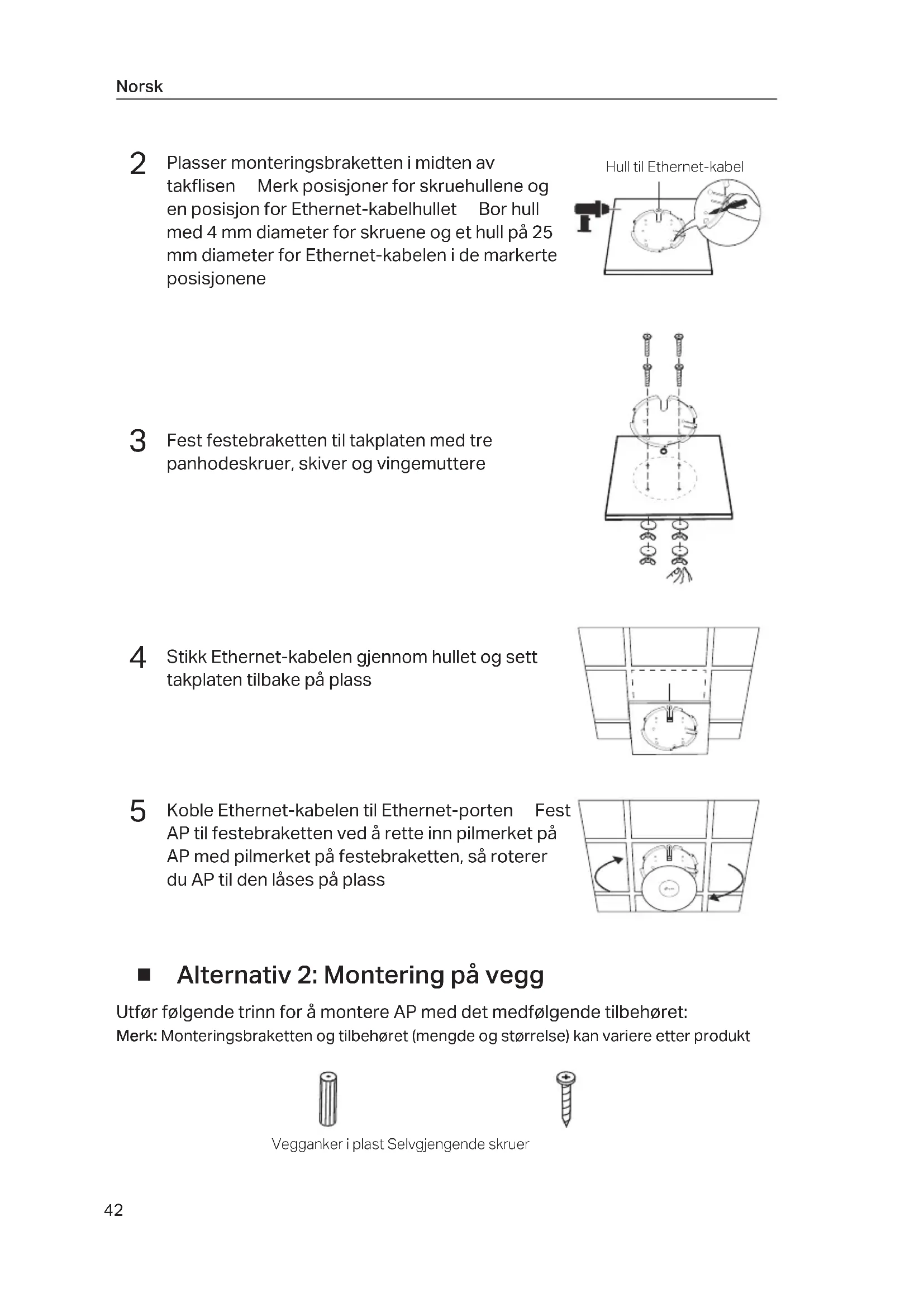

2 Plasser monteringsbraketten i midten av takflisen Merk posisjoner for skruehullene og en posisjon for Ethernet-kabelhullet Bor hull med 4 mm diameter for skruene og et hull på 25 mm diameter for Ethernet-kabelen i de markerte posisjonene

Hull til Ethernet-kabel

3 Fest festebraketten til takplaten med tre panhodeskruer, skiver og vingemuttere

4 Stikk Ethernet-kabelen gjennom hullet og sett takplaten tilbake på plass

5 Koble Ethernet-kabelen til Ethernet-porten Fest AP til festebraketten ved å rette inn pilmerket på AP med pilmerket på festebraketten, så roterer du AP til den låses på plass

Utfør følgende trinn for å montere AP med det medfølgende tilbehøret: Merk: Monteringsbraketten og tilbehøret (mengde og størrelse) kan variere etter produkt

Vegganker i plast Selvgjengende skruer

1 Hvis Ethernet-kabelen mates gjennom veggen, plasserer du monteringsbraketten og mater Ethernet-kabelen Merk posisjoner for skruehullene, og bor deretter hull med en diameter på 6 mm i de merkede posisjonene

2 Sett veggankerne i hullene på 6 mm i diameter

3 Fest festebrakettene til veggen ved å kjøre de selvgjengende skruene inn i ankrene Påse at skuldrene på festebraketten er på utsiden

5 Fest AP til festebraketten ved å rette inn pilmerket på AP med pilmerket på festebraketten, så roterer du AP til den låses på plass

Strømforsyning

■ Strøm via PSE-enhet eller strømadapter

Noen tilgangspunkter kan drives via strømadapteren eller PSE-enheten (for eksempel en PoE-bryter) som overholder strømkildeklasse 2 (PS2) eller begrenset strømkilde (LPS) i IEC 62368-1

Merk: Tilgjengeligheten avhenger av det faktiske produktet Se produktspesifikasjonene

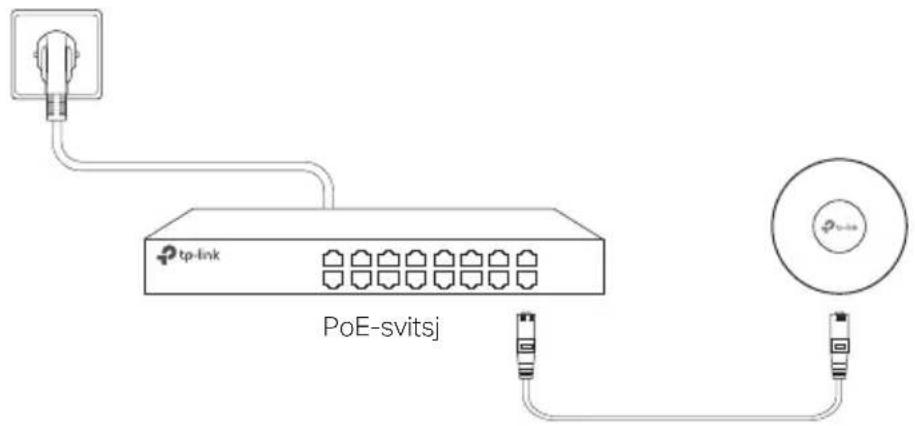

Via PoE-svitsj

tp-link PoE-svitsj

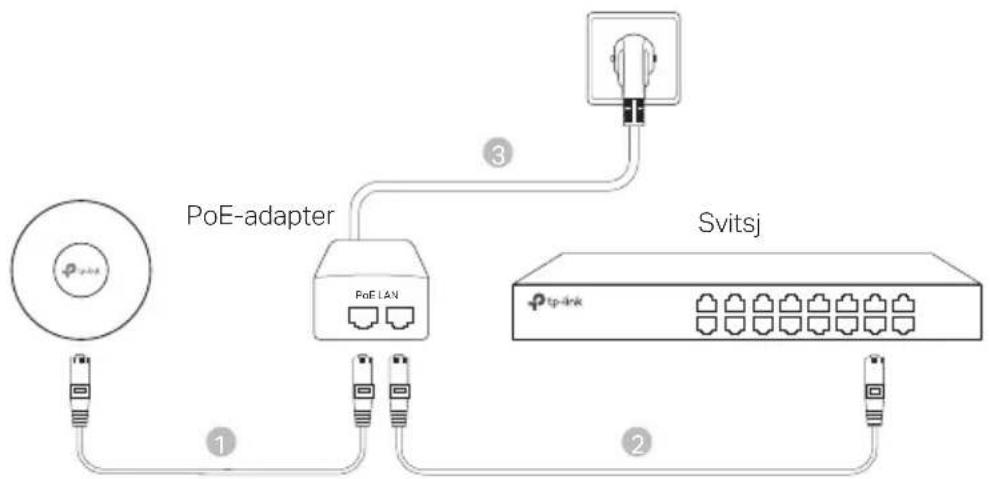

Via strømadapter

Merk: Tilgjengeligheten avhenger av det faktiske produktet Se produktspesifikasjonene

Følg trinene nedenfor for at installere AP med det medfølgende tilbehør:

3 Fastgør beslaget til loftet med tre panhovedskruer, spændeskiver og vingemøtrikker

Følg trinene nedenfor for at installere AP med det medfølgende tilbehør: Bemærk: Monteringsbeslaget og tilbehøret (antal og størrelse) kan variere fra produkt til produkt

Sikkerhetsinformasjon

• Hold enheten på trygg avstand fra vann, flammer og fuktige eller varme omgivelser
• Ikke forsøk å demontere, reparere eller modifisere enheten Hvis du trenger service, kan du kontakte oss
• Ikke bruk en ødelagt lader eller USB-kabel for å lade enheten
• Ikke bruk andre ladere enn dem som er anbefalt
• Ikke bruk enheten i områder hvor trådløse enheter ikke er tillatt
• Adapteren må installeres i nærheten av utstyret Den må være lett tilgjengelig Les og følg den ovenstående sikkerhetsinformasjonen før du bruker enheten Vi kan ikke garantere at ulykker eller skader ikke vil oppstå som følge av feil bruk av enheten Bruk dette produktet med forsiktighet og på egen risiko

Dansk

Den opprinnelige EU-samsvarserklæringen er tilgjengelig på https://www.tp-link.com/no/support/ce/

Dansk

Gjelder kun for produkter merket TP-Link For informasjon om garantiperiode, retningslinjer og prosedyrer, vennligst besøk https://www.tp-link.com/no/support/

DENNE GARANTIEN GIR DEG SPESIFISERTE, RETTSLIGE RETTIGHETER, OG I TILLEGG KAN DU HA ANDRE RETTIGHETER SOM VARIERER MED JURISDIKSJON (ETTER LAND)

I DEN UTSTREKNING DET ER TILLATT I HENHOLD TIL LOKAL LOV ER DENNE GARANTIEN OG L∅SNINGENE SOM HER ER FREMSATT ESKKLUSIVE OG ERSTATTER ALLE ANDRE GARANTIER, L∅SNINGER OG BETINGELSER

TP-Link garanterer at det TP-Link-merkede maskinvareproduktet som ligger i den originale emballasjen er fri for feil i materialer og utførelse når det brukes på normal måte i samsvar med TP-Links retningslinjer i en periode som avhenger av lokale forhold fra den datoen sluttbrukeren opprinnelig kjøpte produktet fra en forhandler
