Tuotetyyppi	Seinään asennettava Wi-Fi 6 -tukiasema
Merkki	TP-Link
Malli	Omada EAP615Wall
Wi-Fi-standardi	IEEE 802.11ax/ac/n/g/b/a
Taajuusalueet	2,4 GHz ja 5 GHz
Suurin tiedonsiirtonopeus (2,4 GHz)	574 Mbps
Suurin tiedonsiirtonopeus (5 GHz)	1201 Mbps
Antennien määrä	2 sisäistä
Portit	1 Gigabit Ethernet -portti (PoE)
Virransyöttö	PoE 802.3af
Sähkönkulutus	~9 W
Mitat	86 x 86 x 33,5 mm
Paino	150 g
Asennus	Seinään (upotettu) tai kattoon
Käyttölämpötila	0 °C - 40 °C
Käyttöilmankosteus	10 % - 90 % ilman kondensaatiota
Lisäominaisuudet	MU-MIMO, OFDMA, Beamforming, BSS Coloring
Turvallisuus	WPA3, WPA2, WPA, 802.1X, Rogue AP Detection
Hallinta	Omada Controller, web-sovellus, pilvi
Sertifioinnit	CE, FCC
Takuu	3 vuotta
Huolto ja puhdistus	Puhdista kuivalla liinalla. Älä käytä nesteitä tai hankaavia aineita.
Varaosat ja korjattavuus	Ei irrotettavia osia. Ota yhteyttä asiakaspalveluun korjausta varten.

Usein kysytyt kysymykset - Omada EAP615Wall TP-LINK

Kuinka palauttaa Omada EAP615Wall -laitteen tehdasasetukset?

Pidä laitteessa olevaa Reset-painiketta painettuna noin 5 sekuntia, kunnes merkkivalo vilkkuu. Tehdasasetukset palautetaan.

Voidaanko Omada EAP615Wall asentaa kattoon?

Kyllä, laite voidaan asentaa kattoon mukana toimitetun asennustelineen avulla. Noudata asennusohjeita oikeaa asennusta varten.

Millaista virransyöttöä EAP615Wall tarvitsee?

Laitetta voidaan syöttää PoE 802.3af -virralla PoE-kytkimen tai PoE-injektorin kautta. Verkkolaitteen käyttö on myös mahdollista mallista riippuen.

Kuinka konfiguroida Omada EAP615Wall Omada-ohjaimella?

Asenna Omada-ohjainohjelmisto tietokoneelle tai käytä laitteistopohjaista ohjainta. Löydä AP ohjaimesta ja ota se käyttöön keskitettyä hallintaa varten.

Mitkä ovat tärkeät turvallisuusohjeet?

Pidä laite poissa vedestä, tulesta ja kosteudesta. Älä yritä purkaa sitä. Käytä vain hyväkuntoisia latureita ja kaapeleita.

Tukeeko EAP615Wall Wi-Fi-verkkosolmua (mesh)?

Kyllä, Omada-ohjaimella voit luoda mesh-verkon yhdistämällä useita AP:itä laajempaa peittoa ja saumatonta vaellusta varten.

Kuinka päivittää AP:n laiteohjelmisto?

Kirjaudu hallintakäyttöliittymään tai Omada-ohjaimeen. Siirry päivitysasetuksiin ja lataa uusin laiteohjelmisto TP-Linkin verkkosivuilta.

Voinko käyttää AP:tä ilman ohjainta?

Kyllä, EAP615Wall voi toimia itsenäisessä tilassa verkkokäyttöliittymän kautta. Omada-ohjaimen käyttöä suositellaan kuitenkin edistyneeseen hallintaan.

Mikä on AP:n teoreettinen maksiminopeus?

Yhdistetty nopeus on noin 1775 Mbps (574 Mbps 2,4 GHz:llä + 1201 Mbps 5 GHz:llä).

Kuinka puhdistan Omada EAP615Wall -laitteen?

Käytä pehmeää ja kuivaa liinaa pinnan pyyhkimiseen. Älä koskaan käytä nesteitä tai hankaavia puhdistusaineita laitteen vahingoittumisen estämiseksi.

KÄYTTÖOHJE Omada EAP615Wall TP-LINK

Huomio: Kuva saattaa poiketa itse tuotteesta

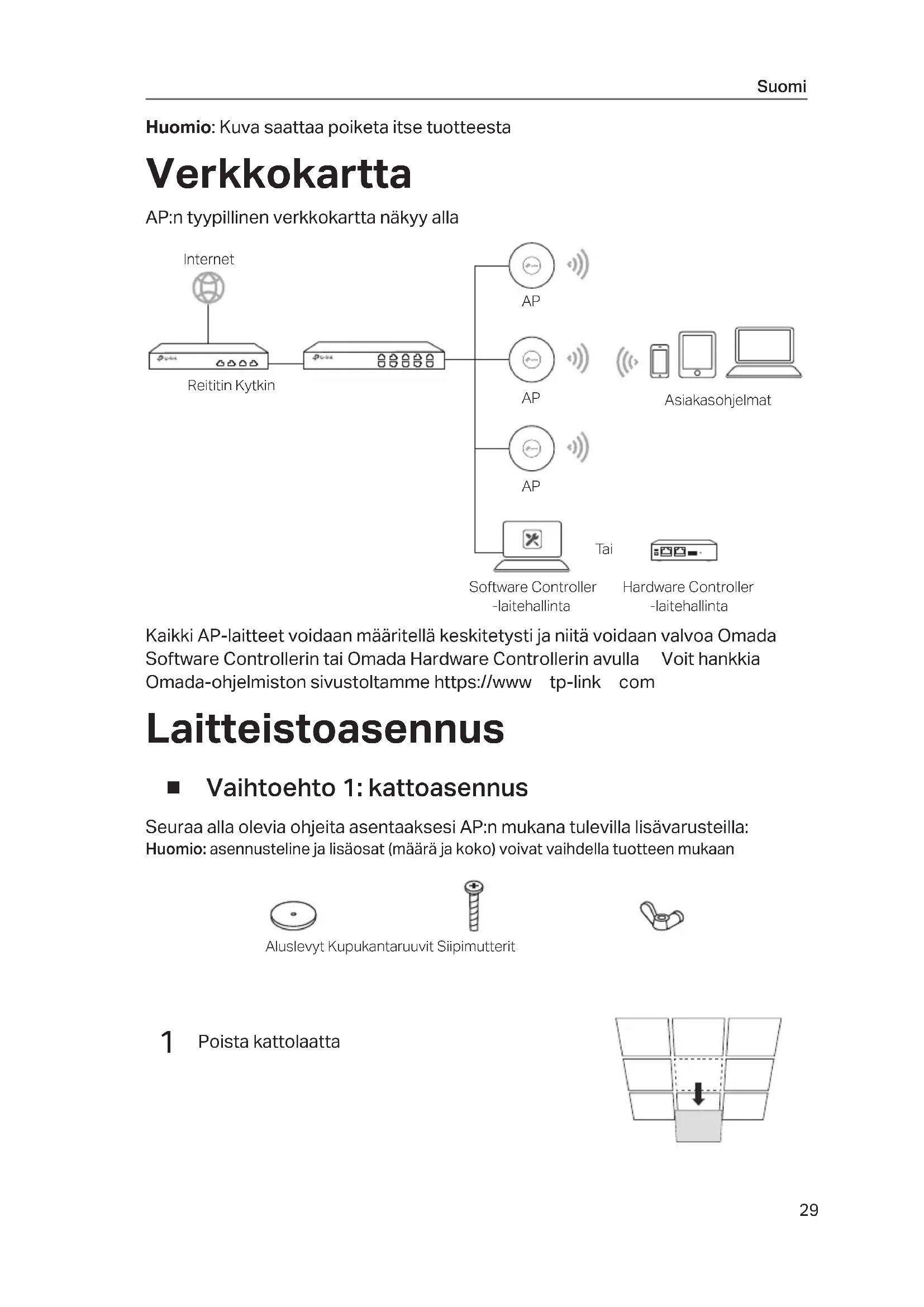

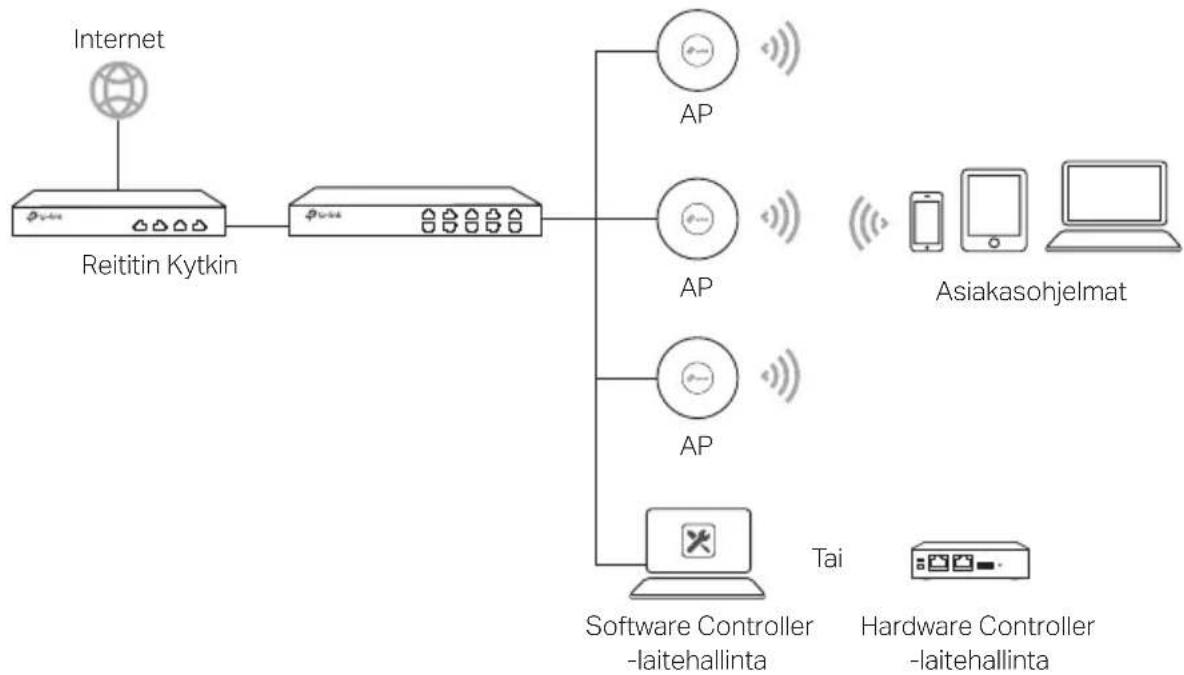

Verkkokartta

AP:n tyypillinen verkkokartta näkyy alla

Kaikki AP-laitteet voidaan määritellä keskitetysti ja niitä voidaan valvoa Omada Software Controllerin tai Omada Hardware Controllerin avulla Voit hankkia Omada-ohjelmiston sivustoltamme https://www tp-link com

Laitteistoasennus

■ Vaihtoehto 1: kattoasennus

Seuraa alla olevia ohjeita asentaaksesi AP:n mukana tulevilla lisävarusteilla: Huomio: asennusteline ja lisäosat (määrä ja koko) voivat vaihdella tuotteen mukaan

1 Poista kattolaatta

2 Aseta asennusteline kattolaatan keskelle Merkitse ruuvin reikien ja Ethernet-kaapelin paikat Poraa 4 mm reiät ruuveille ja 25 mm reikä Ethernet-kaapelille merkittyihin paikkoihin

Reikä Ethernet-kaapelille

3 Kiinnitä kiinnike kattolaattaan kolmea kupukantaruuvia, aluslevyä ja siipimutteria käyttämällä

4 Syötä Ethernet-kaapeli reiän läpi ja aseta kattolaatta paikalleen

5 Yhdistä Ethernet-kaapeli ETHERNET-porttiin Liitä AP kiinnikkeeseen asettamalla AP:n nuolimerkki kiinnikkeen nuolimerkin kanssa samansuuntaiseksi Käännä sitten AP:tä, kunnes se lukittuu paikalleen

■ Vaihtoehto 2: seinäasennus

Seuraa alla olevia ohjeita asentaaksesi AP:n mukana tulevilla lisävarusteilla: Huomio: asennusteline ja lisäosat (määrä ja koko) voivat vaihdella tuotteen mukaan

Muoviset seinäankkurit Itsekierteittävät ruuvit

1 Jos Ethernet-kaapelisi syötetään seinän läpi, aseta asennusteline ja syötä Ethernet-kaapeli Merkitse ruuvin reikien paikat ja poraa 6 mm reiät merkittyihin paikkoihin

2 Aseta muoviset seinäankkurit 6 mm reikiin

3 Kiinnitä kiinnike seinään ruuvaamalla itsekierteittävät ruuvit ankkureihin Varmista, että kiinnikkeen lavat osoittavat ulospäin

4 Yhdistä Ethernet-kaapeli AP:n ETHERNET-porttiin

5 Liitä AP kiinnikkeeseen asettamalla AP:n nuolimerkki kiinnikkeen nuolimerkin kanssa samansuuntaiseksi Käännä sitten AP:tä, kunnes se lukittuu paikalleen

Virtalähde

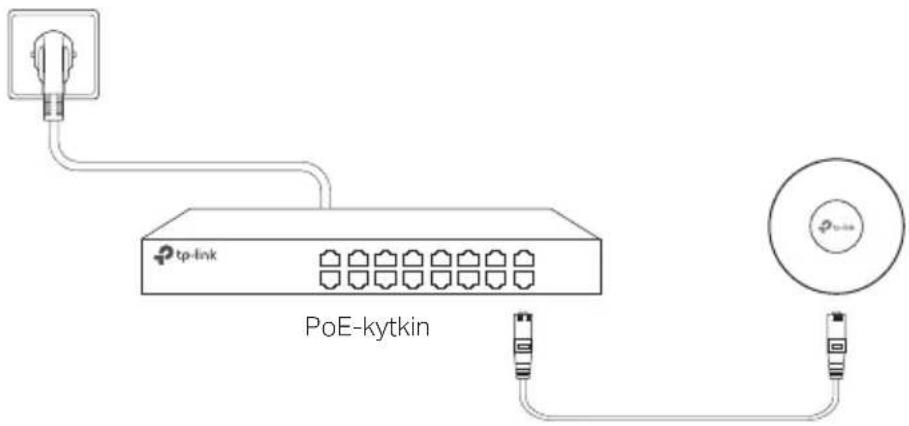

■ Virta PSE-laitteen tai virtalaitteen kautta

Jotkut tukiasemat voivat toimia virta-adapterilla tai PSE-laitteella (kuten PoE-kytkin), jotka ovat virtualähdeluokan 2 (PS2) tai standardin IEC 62368-1 rajoitetun virtualähteen (LPS) mukaisia

Huomio: saatavuus riippuu todellisesta tuotteesta Lue tuotteen tekniset tiedot

PoE-kytkimen kautta

Virtalaitteen kautta

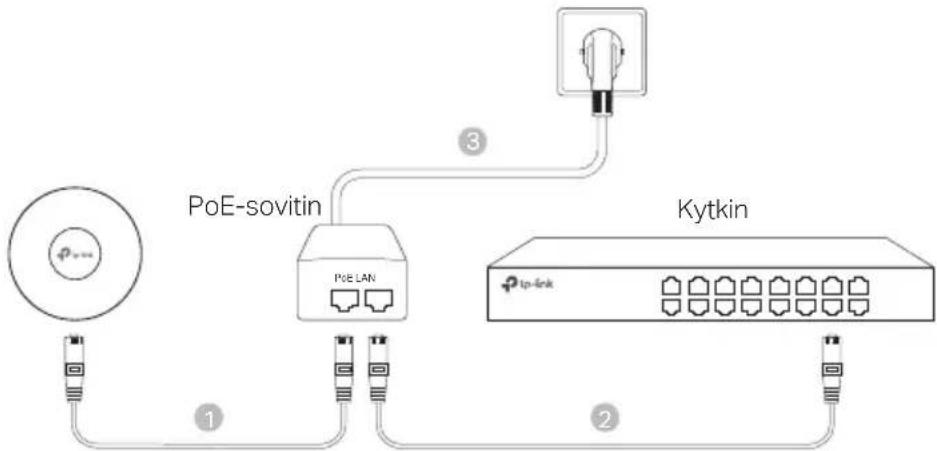

■ Virta PoE-sovittimen kautta

Jotkut tukiasemat voivat toimia PoE-adapterilla

Huomio: saatavuus riippuu todellisesta tuotteesta Lue tuotteen tekniset tiedot

• Pidä laite poissa vedestä, tulesta, kosteudesta ja kuumasta ympäristöstä
• Älä yritä purkaa, korjata tai muuntaa laitetta Jos tarvitset huoltoa, otathan meihin yhteyttä
• Älä käytä vioittunutta laturia tai USB-kaapelia laitteen lataamiseen
• Älä käytä muita kuin suositeltuja latureita
• Älä käytä laitetta paikassa, missä ei sallita langattomia laitteita
• Sovitin asennetaan laitteiden lähelle ja helposti saataville Lue yllä olevat turvallisuustiedot ja noudata niitä käyttäessäsi laitetta Emme voi taata, että laitteen virheellinen käyttö ei aiheuta onnettomuuksia tai vaurioita Käytä tätä tuotetta varoen ja omalla vastuullasi

Nederlands

TP-Link ilmoittaa täten, että tämä laite noudattaa direktiivien 2014/53/EU, 2009/125/EY, 2011/65/EU ja (EU)2015/863 olennaisia vaatimuksia ja muita asianmukaisia ehtoja

Alkuperäinen EU-säädöstenmukaisuusilmoitus on osoitteessa

Koskee vain TP-Link-merkkisiä tuotteita Lisätietoa takuuajasta, -käytännöstä ja -toimenpiteistä löydät osoitteesta https://www.tp-link.com/en/support TÄMÄ TAKUU MYÖNTÄÄ KÄYTTÄJÄLLE TIETTYJÄ LAILLISIA OIKEUKSIA, JA HÄNELLÄ VOI OLLA MUITA OIKEUKSIA, JOTKA VAIHTELEVAT MAAKOHTAISESTI

SIINÄ MÄÄRIN KUIN LAKI SEN SALLII, TÄMÄ TAKUU JA SEN MUKAISETKORJAUSKEINOT OVAT YKSINOMAISIA JA KORVAAVAT KAIKKI MUUT TAKUUT, KORJAUSKEINOT JA EHDOT

TP-Link takaa, että TP-Link-merkkinen laitteistotuote, joka saapui alkuperäisessä pakkauksessa, ei sisällä materiaali- tai valmistusvirheitä normaalissa TP-Linkin ohjeiden mukaisessa käytössä tiettynä paikallisesta palvelusta riippuvana aikana siitä päivämäärästä lukien, jona loppukäyttäjä sen alun perin hankki
