BRUGSANVISNING Omada EAP615Wall TP-LINK

Merk: Bildet kan være annerledes enn det faktiske produktet

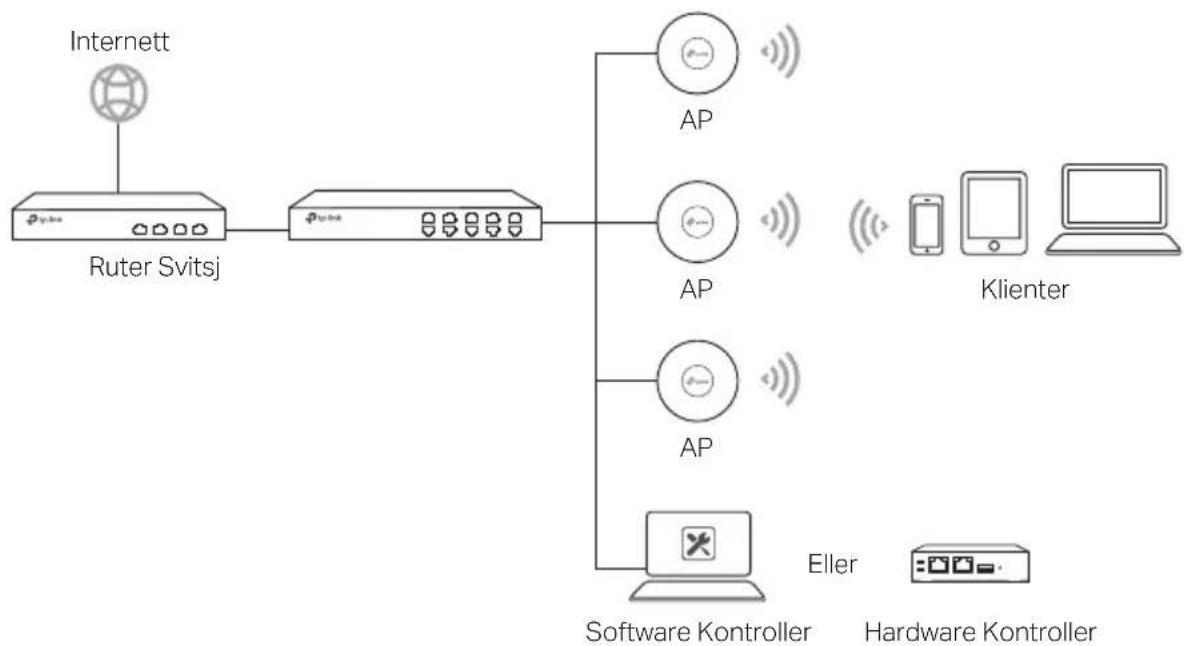

Nettverkstopologi

En typisk nettverkstopologi for AP-en vises her

Alle AP-er kan konfigureres sentralt og overvåkes via Omada Software Kontroller eller Omada Hardware Kontroller Du kan skaffe deg Omada Software Kontroller fra nettsiden vår: https://www.tp-link.com

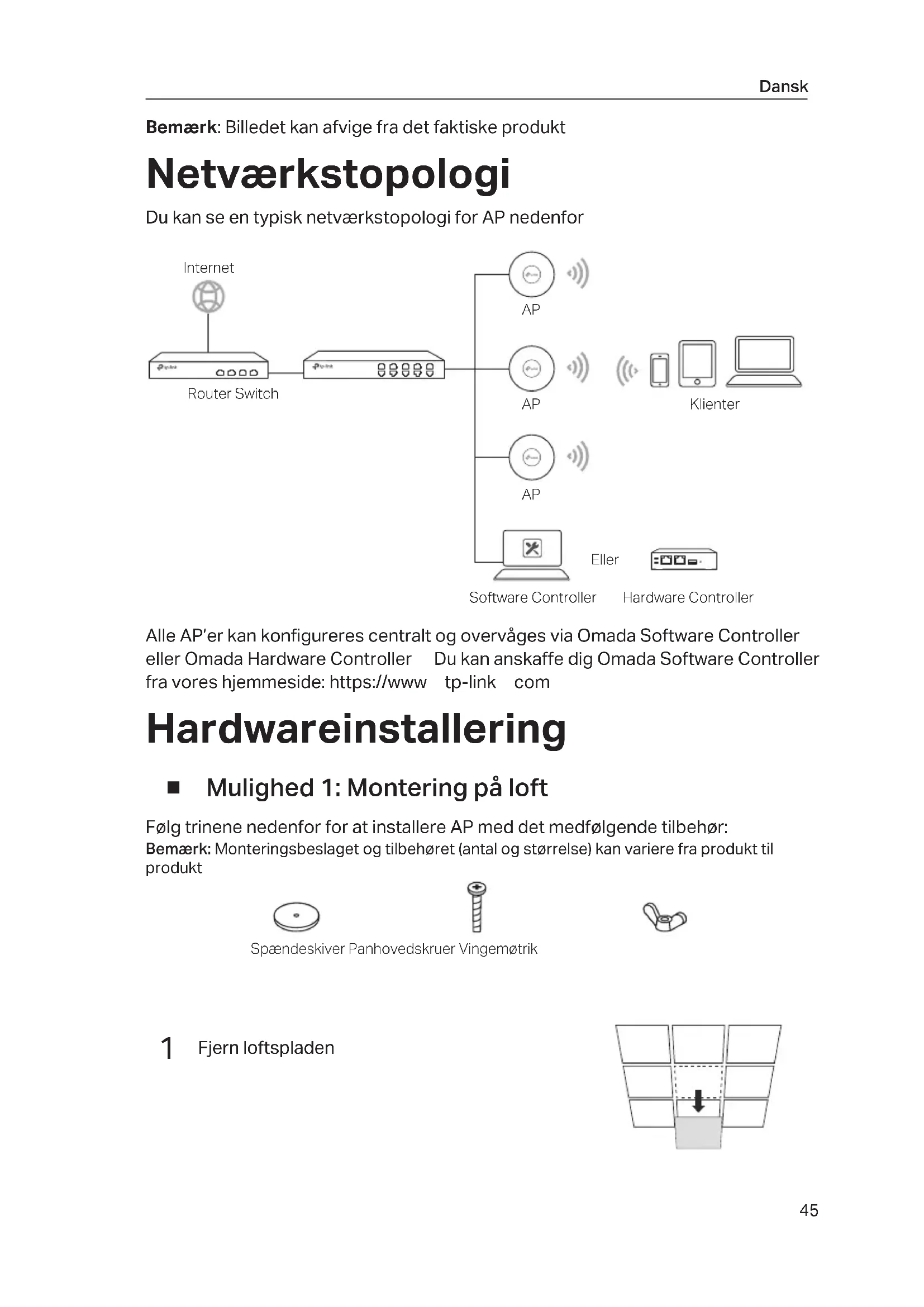

Bemærk: Billedet kan afvige fra det faktiske produkt

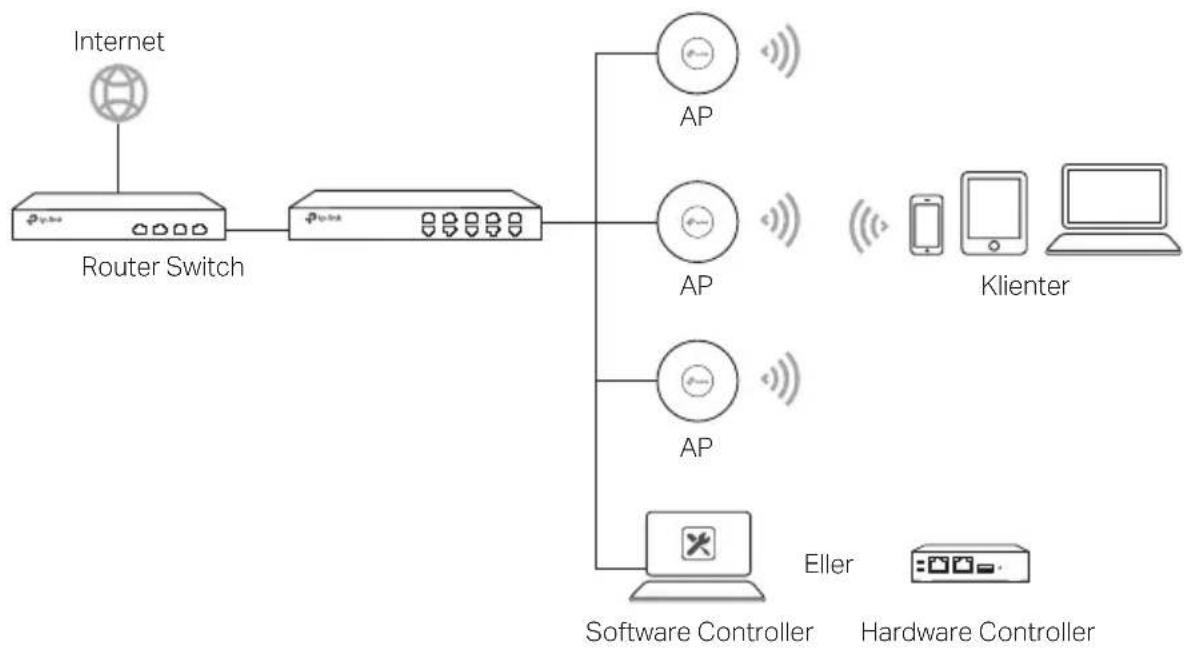

Netværkstopologi

Du kan se en typisk netværkstopologi for AP nedenfor

Alle AP'er kan konfigureres centralt og overvåges via Omada Software Controller eller Omada Hardware Controller Du kan anskaffe dig Omada Software Controller fra vores hjemmeside: https://www tp-link com

Hardwareinstallering

■ Mulighed 1: Montering på loft

Bemærk: Monteringsbeslaget og tilbehøret (antal og størrelse) kan variere fra produkt til produkt

Spændeskiver Panhovedskruer Vingemøtrik

1 Fjern loftspladen

2 Placer monteringsbeslaget i midten af loftpladen Marker positioner for skruehullerne og en position for Ethernet-kabelhullet Bor huller med en diameter på 4 mm til skruerne og et hul med en diameter på 25 mm til Ethernet-kablet på de markerede positioner

Hul til Ethernet-kabel

4 Før Ethernet-kablet gennem hullet, og sæt loftspladen på plads igen

5 Forbind Ethernet-kablet til ETHERNET-porten Fastgør AP til beslaget ved at bringe pilemærket på AP på linje med pilemærket på beslaget, og rotér så AP, til den låses fast

■ Mulighed 2: Vægmontering

Plastikmurankre Selvskærende skruer

1 Hvis dit Ethernet-kabel føres gennem væggen, skal du placere monteringsbeslaget og føre Ethernet-kablet Marker positioner for skruehullerne og bor derefter huller med en diameter på 6 mm på de markerede positioner

2 Indsæt plastikmurankrene i hullerne med diameter på 6 mm

3 Fastgør beslaget på væggen ved at sætte de selvskærende skruer i ankrene Sørg for, at beslagets ansatser vender udad

5 Fastgør AP til beslaget ved at bringe pilemærket på AP på linje med pilemærket på beslaget, og rotér så AP, til den låses fast

Strømforsyning

■ Strøm via PSE-enhed eller strømadapter

Nogle AP'er kan forsynes med strøm via strømadapteren eller PSE-enheden (såsom en PoE-switch), som overholder Power Source Class 2 (PS2) eller Limited Power Source (LPS) i IEC 62368-1

Bemærk: Tilgængelighed afhænger af det faktiske produkt Se venligst produktspecifikationerne

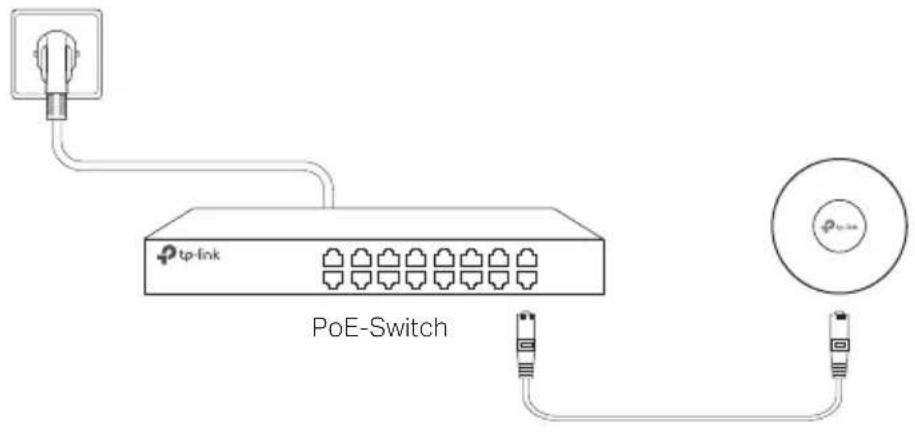

Via PoE-switch

tp-link PoE-Switch

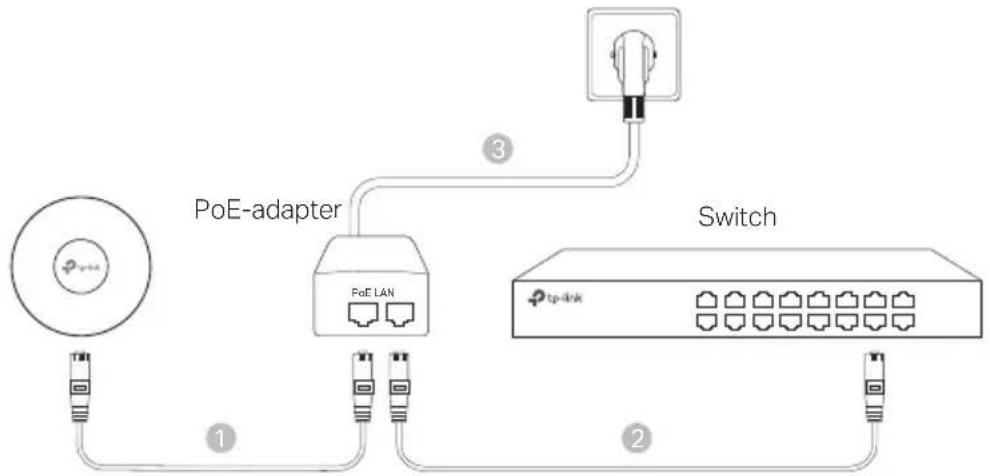

Via strømadapter

Bemærk: Tilgængelighed afhænger af det faktiske produkt Se venligst produktspecifikationerne

Deutsch

Sicherheitsinformation

Sikkerhedsinformation

• Hold apparatet væk fra vand, brand, fugt eller varme miljøer
• Forsøg ikke at skille enheden ad, reparere eller ændre enheden Har du brug for service, så kontakt os venligst
• Brug ikke en beskadiget strømadapter eller USB-kabel til at oplade enheden
• Brug ikke andre opladere end de anbefalede
• Brug ikke enheden, hvor trådløse enheder ikke er tilladt
• Adapteren skal installeres tæt på udstyret og være let at komme til
  Følg ovenstående vejledning, når du betjener enheden Vi kan ikke garantere, at ingen ulykker eller skader sker på grund af forkert brug af enheden Brug dette produkt med forsigtighed og på egen risiko

Deutsch

TP-Link erklærer hermed, at denne enhed er i overensstemmelse med de væsentlige krav og andre relevante bestemmelser i direktiverne (EU)2015/863, 2014/53/EU, 2009/125/EF og 2011/65/EU

Den oprindelige EU-overensstemmelseserklæringen kan findes på https://www.tp-link.com/en/support/ce

Warranty

Deutsch

TP-Link garanterer at alle TP-Link hardware produkter indeholdt i den originale emballage ikke er behæftede med fejl på materialer og håndværk såfremt de bruges efter hensigten og i overensstemmelse med TP-Link's retningslinjer, indenfor en periode som afhænger af den lokale service, fra købsdatoen af den oprindelige slutbruger/køber
