MANUAL DE USUARIO Omada EAP615Wall TP-LINK

Nota: La imagen puede ser diferente respecto al producto actual

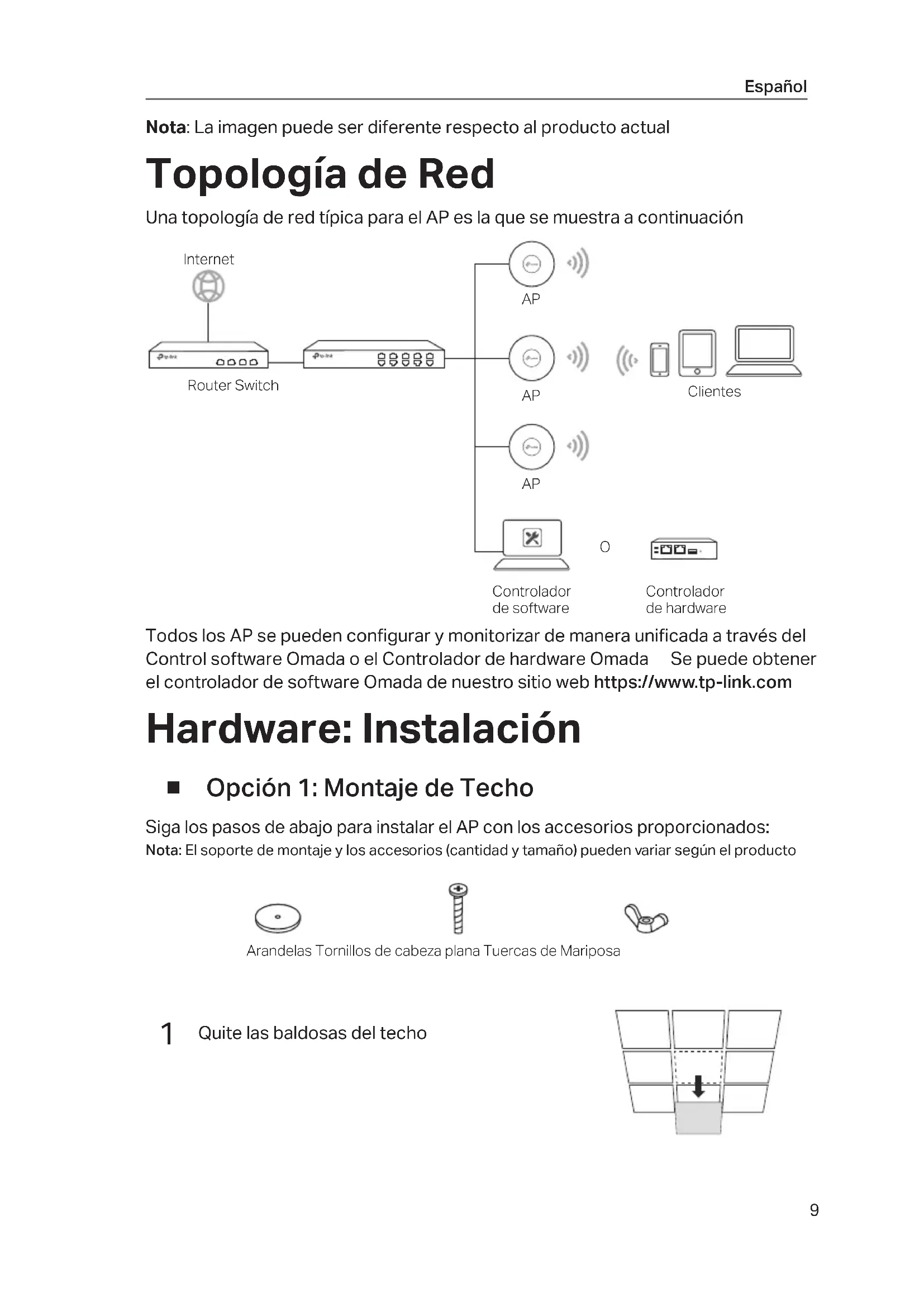

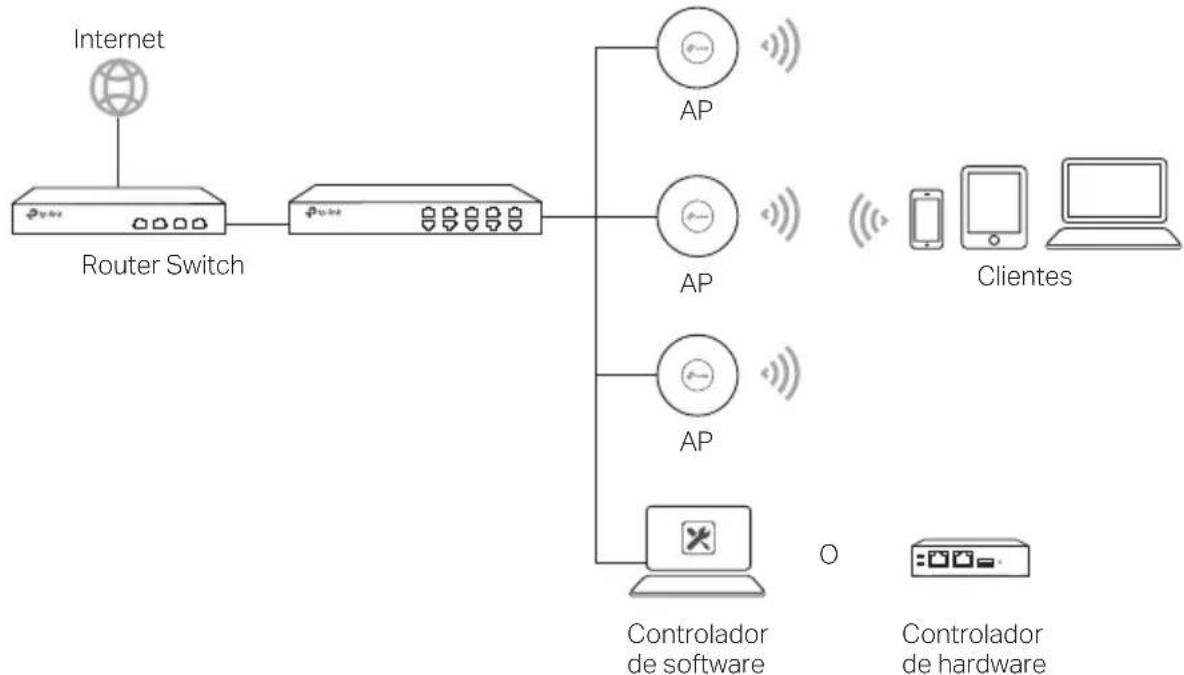

Topología de Red

Una topología de red típica para el AP es la que se muestra a continuación

Todos los AP se pueden configurar y monitorizar de manera unificada a través del Control software Omada o el Controlador de hardware Omada Se puede obtener el controlador de software Omada de nuestro sitio web https://www.tp-link.com

Hardware: Instalación

■ Opción 1: Montaje de Techo

Siga los pasos de abajo para instalar el AP con los accesorios proporcionados: Nota: El soporte de montaje y los accesorios (cantidad y tamaño) pueden variar según el producto

Arandelas Tornillos de cabeza plana Tuercas de Mariposa

1 Quite las baldosas del techo

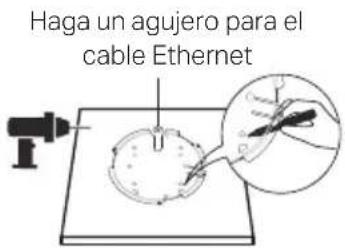

2 Coloque el soporte de montaje en el centro de la placa del techo Marque las posiciones para los orificios de los tornillos y una posición para el orificio del cable Ethernet Taladre orificios de 4 mm de diámetro para los tornillos y un orificio de 25 mm de diámetro para el cable Ethernet en las posiciones marcadas

Haga un agujero para el cable Ethernet

3 Fije el soporte de montaje al revestimiento del techo usando tres tornillos de cabeza plana, arandelas y tuercas de mariposa

4 Pase el cable Ethernet a través del agujero y establezca de nuevo el panel de techo en su lugar

5 Conecte el cable Ethernet al puerto ETHERNET Fije el AP a la abrazadera de montaje alineando la marca del arco en el AP con la marca del arco de la abrazadera de montaje, después gire el AP hasta que se cierre

■ Opción 2: Montaje de Pared

Siga los pasos de abajo para instalar el AP con los accesorios proporcionados: Nota: El soporte de montaje y los accesorios (cantidad y tamaño) pueden variar según el producto

Anclajes de Pared de Plástico Tornillos Autoenroscables

1 Si su cable Ethernet atraviesa la pared, coloque el soporte de montaje y pase el cable Ethernet Marque las posiciones para los orificios de los tornillos y, a continuación, taladre orificios de 6 mm de diámetro en las posiciones marcadas

2 Inserte los anclajes de pared de plástico en los agujeros de 6 mm de diámetro

3 Fije la abrazadera de montaje con los tornillos autoenroscables en los anclajes Asegúrese que los hombros de la abrazadera están fuera

5 Inserte el AP en la abrazadera de montaje alineando las marcas de los arcos en el AP con las marcas de los arcos en la abrazadera de montaje, después gire el AP hasta que se cierre

Fuente de Alimentación

■ Alimentación mediante Dispositivo PSE o Fuente de Alimentación

Algunos AP pueden alimentarse a través del adaptador de corriente o del dispositivo PSE (como un switch PoE) que cumple con la clase de fuente de alimentación 2 (PS2) o fuente de alimentación limitada (LPS) de IEC 62368-1 Nota: La disponibilidad depende del producto real Consulte las especificaciones del producto

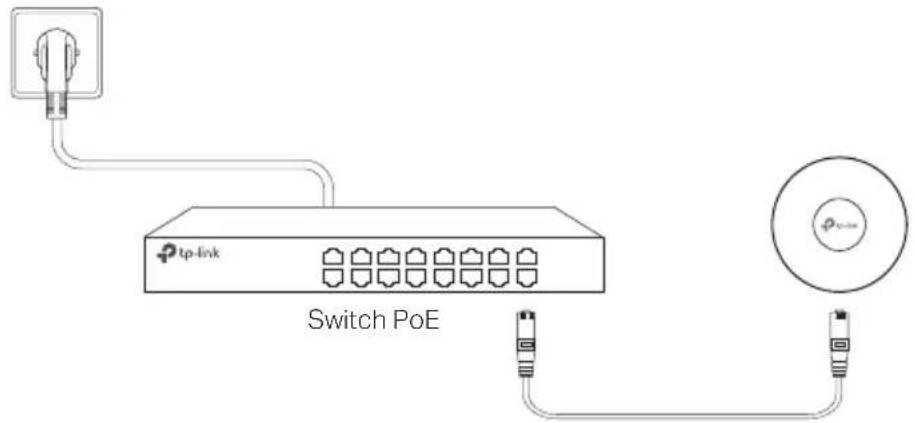

Mediante Switch PoE

tp-link Switch PoE

Mediante Fuente de Alimentación

Fuente de Alimentación

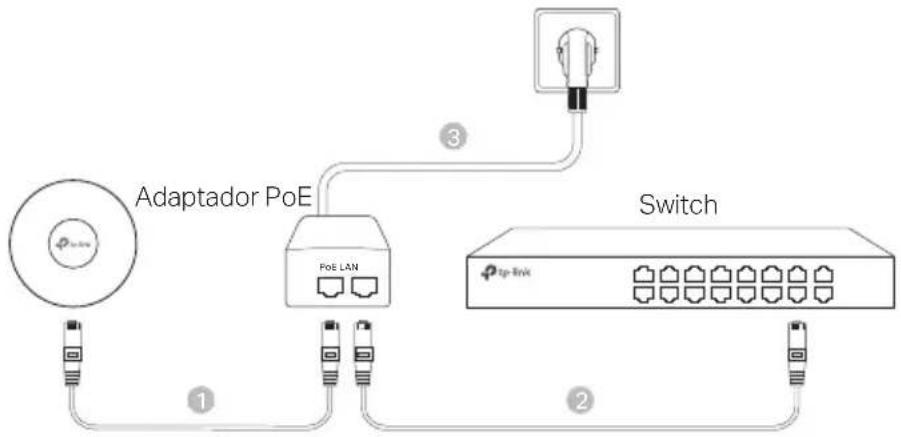

■ Alimentación mediante Adaptador PoE

Algunos AP pueden alimentarse a través del adaptador PoE Nota: La disponibilidad depende del producto real Consulte las especificaciones del producto

Buchas plásticas Parafusos auto-roscantes

Via Adaptador de Energia

Adaptador de Energia

■ Power via PoE Adapter

Información de seguridad

• Mantenga el dispositivo fuera del agua, fuego, humedad o entornos calurosos
• No intente desmontarlo, repararlo o modificar el dispositivo Si necesita servicio técnico, póngase en contacto con nosotros
• No utilice para cargar el dispositivo cargadores o cables USB dañados
• No utilice cualquier otro cargador diferente al recomendado
• No utilice el dispositivo donde los dispositivos inalámbricos no están permitidos
• El adaptador debe ser instalado cerca del equipo y en un lugar de fácil acceso Por favor lea y siga las indicaciones anteriores de seguridad cuando el dispositivo esté funcionando No nos haremos responsables de posibles daños o accidentes que puedan ocurrir debido a un uso incorrecto del dispositivo Por favor utilice este producto de manera correcta y bajo su propia responsabilidad

Ελληνικά

Por la presente TP-Link declara que este dispositivo cumple con los requisitos esenciales y otras disposiciones relevantes de las directivas (UE)2015/863, 2014/53/UE, 2009/125/CE y 2011/65/UE

La declaración original CE de la conformidad puede encontrarse en: https://www.tp-link.com/en/support/ce/

Ελληνικό

Sólo para productos que porten la marca TP-Link Para obtener información sobre el período de garantía, política y procedimientos, visitar https://www.tp-link.com/es/support

ESTA GARANTÍA LE CONFIERE DERECHOS LEGALES ESPECÍFICOS, Y ES POSIBLE QUE USTED DISPONGA DE OTROS DERECHOS, LOS CUALES PUEDEN VARIAR SEGÚN EL ESTADO (O SEGÚN EL PAÍS O PROVINCIA)

EN LA MEDIDA QUE LO PERMITA LA JURISDICCIÓN LOCAL, ESTA GARANTÍA Y LOS RECURSOS ESTABLECIDOS EN ELLA SON EXCLUSIVOS EN LUGAR DE CUALQUIER OTRA GARANTÍA, RECURSO Y CONDICIÓN

TP-Link garantiza el producto de hardware que porta la marca TP-Link contenido en la caja original contra defectos en los materiales y mano de obra bajo condiciones normales de uso de acuerdo con las directrices de TP-Link por un periodo que depende del servicio local desde la fecha original de compra en la tienda por parte del usuario final adquiriente
