| Tipo de produto | Ponto de acesso mural Wi-Fi 6 |
| Marca | TP-Link |
| Modelo | Omada EAP615Wall |
| Padrão Wi-Fi | IEEE 802.11ax/ac/n/g/b/a |
| Bandas de frequência | 2,4 GHz e 5 GHz |
| Velocidade máxima (2,4 GHz) | 574 Mbps |
| Velocidade máxima (5 GHz) | 1201 Mbps |
| Número de antenas | 2 internas |
| Portas | 1 porta Ethernet Gigabit (PoE) |
| Alimentação | PoE 802.3af |
| Consumo de energia | ~9 W |
| Dimensões | 86 x 86 x 33,5 mm |
| Peso | 150 g |
| Montagem | Montagem na parede (embutido) ou teto |
| Temperatura de operação | 0 °C a 40 °C |
| Umidade de operação | 10 % a 90 % sem condensação |
| Funções avançadas | MU-MIMO, OFDMA, Beamforming, BSS Coloring |
| Segurança | WPA3, WPA2, WPA, 802.1X, Rogue AP Detection |
| Gerenciamento | Controlador Omada, aplicativo web, nuvem |
| Certificações | CE, FCC |
| Garantia | 3 anos |
| Manutenção e limpeza | Limpar com um pano seco. Não usar produtos líquidos ou abrasivos. |
| Peças de reposição e reparabilidade | Nenhuma peça destacável. Para reparo, contatar o serviço de atendimento ao cliente. |
Perguntas frequentes - Omada EAP615Wall TP-LINK
Perguntas dos utilizadores sobre Omada EAP615Wall TP-LINK
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Ponto de acesso em formato PDF gratuitamente! Encontre o seu manual Omada EAP615Wall - TP-LINK e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. Omada EAP615Wall da marca TP-LINK.
MANUAL DE UTILIZADOR Omada EAP615Wall TP-LINK
Nota: A imagem poderá ser diferente do produto atual

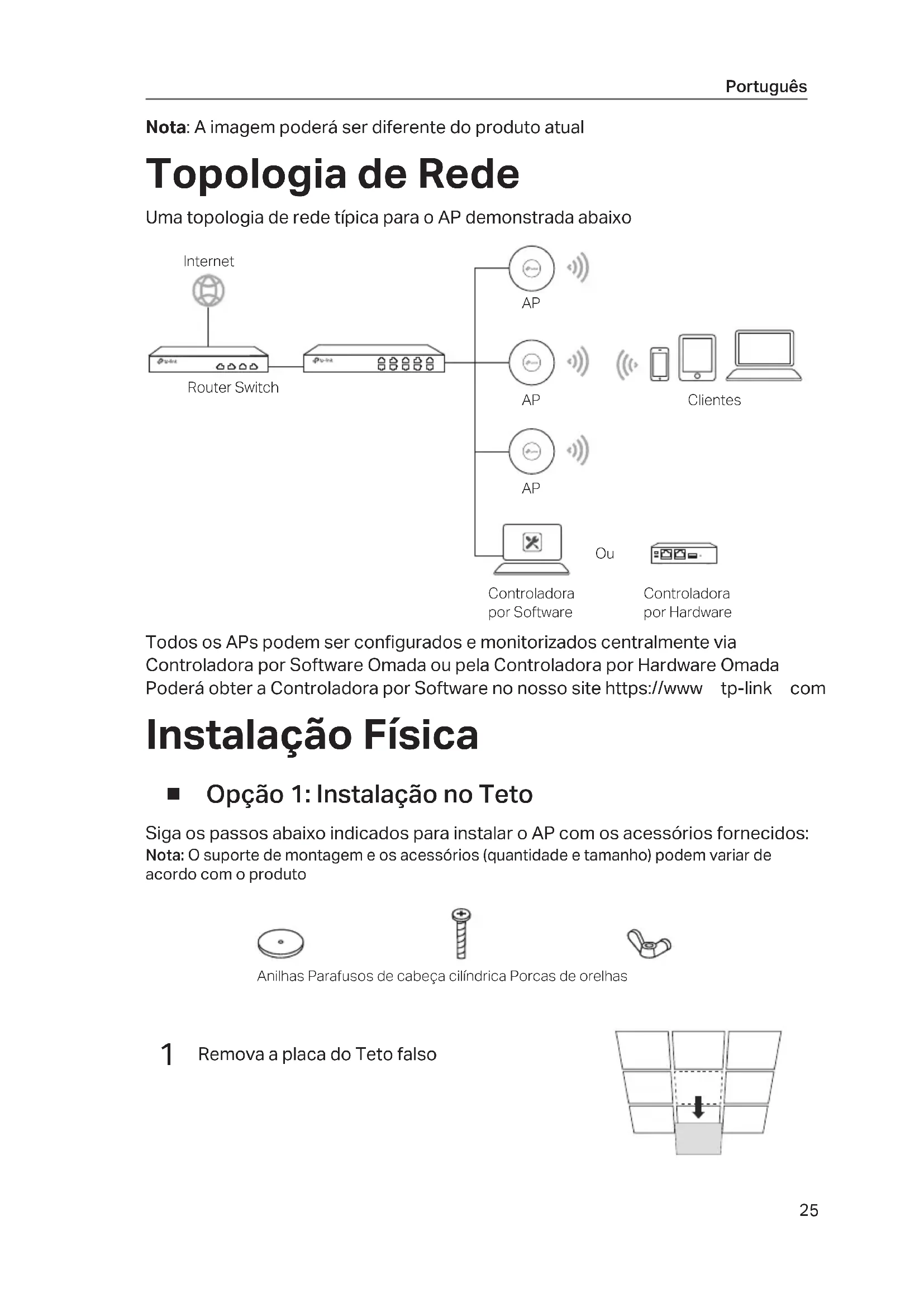

Topologia de Rede

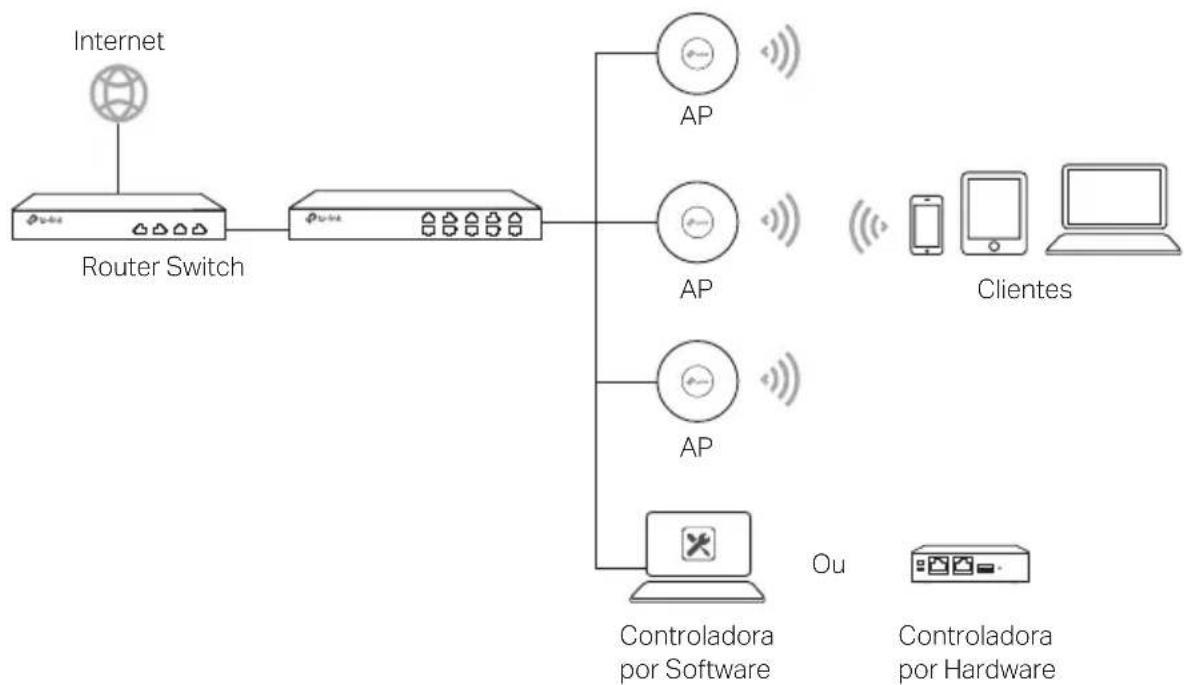

Uma topologia de rede típica para o AP demonstrada abaixo
Todos os APs podem ser configurados e monitorizados centralmente via Controladora por Software Omada ou pela Controladora por Hardware Omada. Poderá obter a Controladora por Software no nosso site https://www.tp-link.com
Instalação Física
■ Opção 1: Instalação no Teto
Siga os passos abaixo indicados para instalar o AP com os acessórios fornecidos: Nota: O suporte de montagem e os acessórios (quantidade e tamanho) podem variar de acordo com o produto.

Anilhas, Parafusos de cabeça cilíndrica, Porcas de orelhas
1. Remova a placa do teto falso.

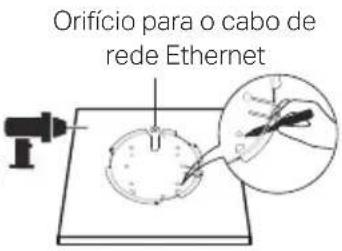

2. Coloque o suporte de montagem no centro do azulejo do teto. Marque posições para os furos dos parafusos e uma posição para o furo do cabo Ethernet. Faça furos de 4 mm de diâmetro para os parafusos e um furo de 25 mm de diâmetro para o cabo Ethernet nas posições marcadas.

3. Fixe o suporte de montagem à placa do teto falso, utilizando três parafusos de cabeça cilíndrica, as anilhas e porcas de orelhas.

4. Passe o cabo de rede Ethernet através do orifício e coloque a placa do teto falso na posição original.

5. Conecte o cabo de rede Ethernet na porta Ethernet. Instale o AP no suporte, alinhando a marca da seta no AP com a marca de seta no suporte de montagem e, em seguida, gire o AP até que ele fique fixo no lugar.

■ Opção 2: Instalação na parede
Siga os passos abaixo indicados para instalar o AP com os acessórios fornecidos: Nota: O suporte de montagem e os acessórios (quantidade e tamanho) podem variar de acordo com o produto.


1. Se o seu cabo Ethernet passar através da parede, posicione o suporte de montagem e alimente o cabo Ethernet. Marque as posições para os furos dos parafusos e depois faça furos de 6 mm de diâmetro nas posições marcadas.

2. Insira as buchas plásticas nos orifícios de 6 mm.

3. Fixe o suporte de montagem na parede, aparafusando os parafusos auto-roscantes nas buchas. Certifique-se de que as extremidades do suporte de montagem estão do lado de fora.

5. Fixe o AP ao suporte de montagem alinhando a marca da seta no AP com a seta no suporte de montagem e gire o AP até que encaixe no lugar.
Fonte de Alimentação

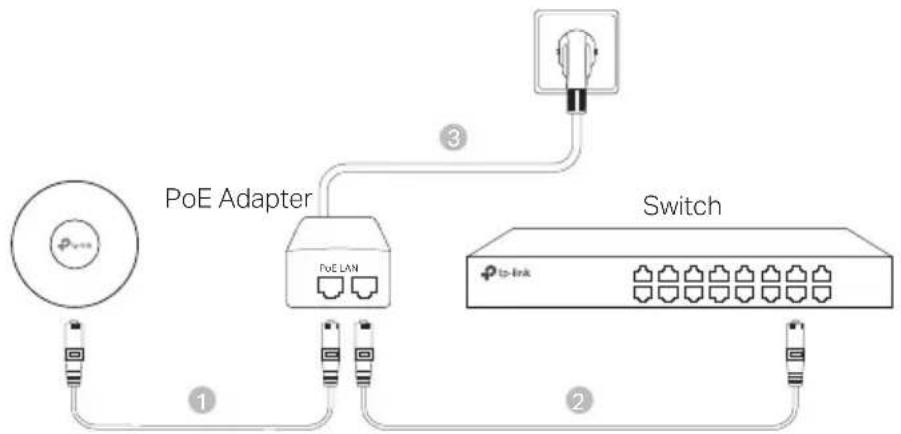

■ Alimentação via dispositivo PSE ou adaptador de alimentação
Alguns APs podem ser alimentados através do adaptador de energia ou do dispositivo PSE (como um interruptor PoE) que cumpre com a Classe 2 (PS2) da Fonte de Energia ou Fonte de Energia Limitada (LPS) da IEC 62368-1.
Nota: A disponibilidade depende do produto. Por favor, consulte as especificações do produto.
Via PoE Switch
Alguns APs podem ser alimentados através do adaptador PoE.
Nota: A disponibilidade depende do produto. Por favor, consulte as especificações do produto.
Informação de Segurança
- Mantenha o dispositivo afastado da água, fogo, humidade e ambientes quentes.
- Não tente abrir, reparar ou modificar o dispositivo. Se precisar de suporte, por favor contacte-nos.
- Não utilize um carregador ou cabo USB danificado para carregar o dispositivo.
- Não utilize carregadores que não sejam os recomendados
- Não utilize este dispositivo em locais onde dispositivos Wi-Fi não são autorizados
- O adaptador deve ser instalado perto do equipamento e estar acessível. Por favor, leia e siga as instruções de segurança acima ao operar o dispositivo. Não é garantido que acidentes ou danos possam ocorrer devido à utilização incorreta do produto. Por favor, utilize este produto corretamente.
Suomi
Informações de segurança
A TP-Link declara que este dispositivo está em conformidade com os requisitos essenciais e outras disposições das diretivas (UE) 2015/863, 2014/53/UE, 2009/125/CE e 2011/65/UE
A declaração original de conformidade UE pode ser encontrada em https://www.tp-link.com/en/support/ce/
Suomi
Apenas para produtos da marca TP-Link. Para obter informações sobre o período de garantia, política e procedimentos, visite https://www.tp-link.com/pt/support
ESTA GARANTIA DÁ-LHE DIREITOS LEGAIS ESPECÍFICOS E PODERÁ TER
OUTROS DIREITOS QUE VARIAM ENTRE ESTADOS (OU ENTRE PAÍSES OU PROVÍNCIAS)
ATÉ AO LIMITE PERMITIDO PELA LEI LOCAL, ESTA GARANTIA E OS RECURSOS ESTABELECIDOS SÃO EXCLUSIVOS E SUBSTITUEM TODAS AS OUTRAS GARANTIAS, RECURSOS E CONDIÇÕES
A TP-Link fornece garantia a qualquer produto da marca TP-Link contido na embalagem original do produto, contra qualquer defeito nos materiais e construção, quando o mesmo é utilizado em condições normais e de acordo com as orientações fornecidas pela TP-Link, por um período definido pelo serviço de apoio local a partir da data de compra pelo utilizador final
