BRUKSANVISNING Omada EAP615Wall TP-LINK

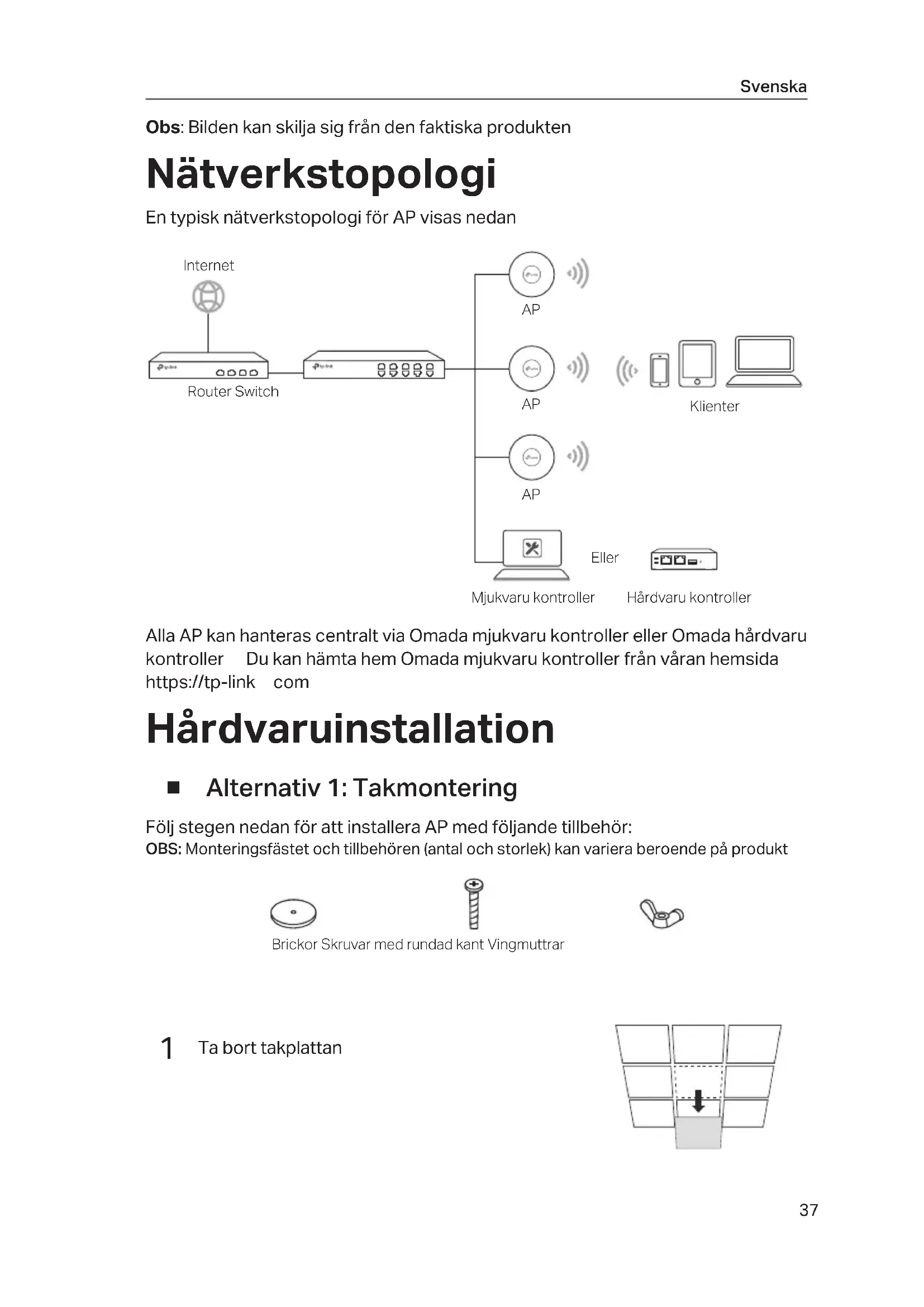

Obs: Bilden kan skilja sig från den faktiska produkten

Nätverkstopologi

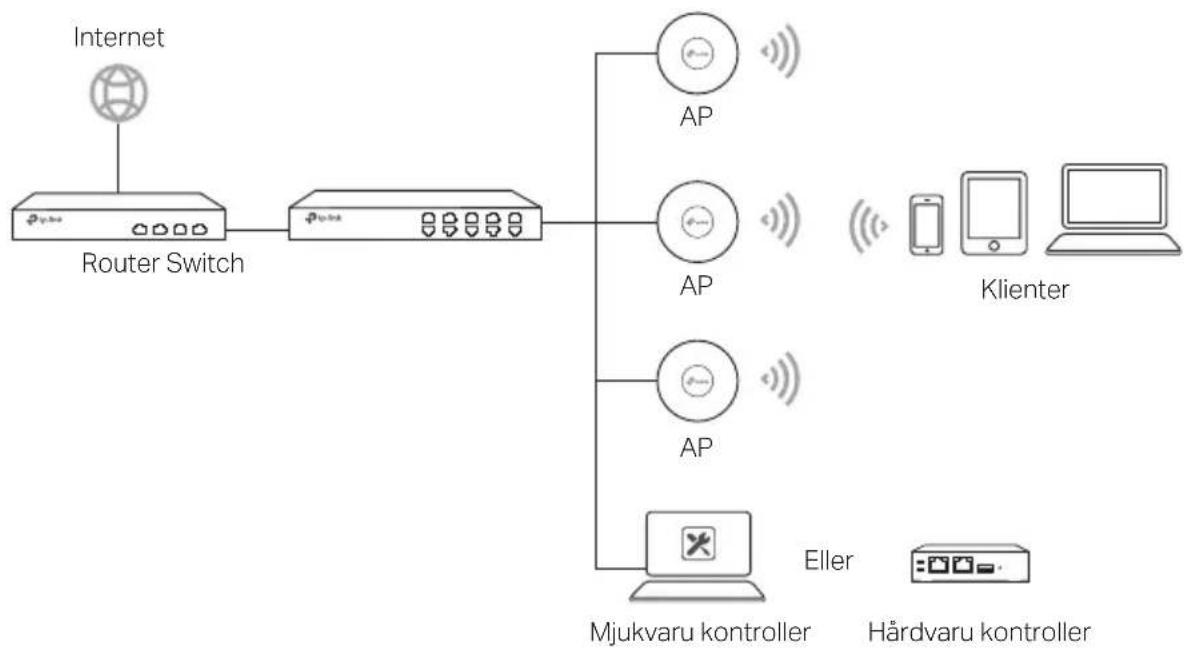

En typisk nätverkstopologi för AP visas nedan

Alla AP kan hanteras centralt via Omada mjukvaru kontroller eller Omada hårdvaru kontroller Du kan hämta hem Omada mjukvaru kontroller från våran hemsida https://tp-link com

Hårdvaruinstallation

■ Alternativ 1: Takmontering

Följ stegen nedan för att installera AP med följande tillbehör:

OBS: Monteringsfästet och tillbehören (antal och storlek) kan variera beroende på produkt

Brickor Skruvar med rundad kant Vingmuttrar

1 Ta bort takplattan

2 Placera monteringsfästet i mitten av takplattan Gör markeringar för skruvhålen och den plats där hålet för Ethernet-kabeln ska vara Borra hål med 4 mm diameter för skruvarna och ett hål med 25 mm diameter för Ethernetkabeln vid markeringarna

Hål till ethernetkabeln

3 Sätt fast monteringsplattan i takplattan med tre skruvar med rundad kant, brickor och vingmuttrar

4 Trä in ethernetkabeln genom hålet och sätt takplattan på plats igen

5 Sätt ethernetkabeln i ETHERNET-porten Placera din AP i monteringsplattan genom att sätta pilmarkeringen på AP i linje med pilmarkeringen på monteringsplattan Rotera sedan AP medurs tills den låses på plats

■ Alternativ 2: Väggmontering

Följ stegen nedan för att installera AP med följande tillbehör: OBS: Monteringsfästet och tillbehören (antal och storlek) kan variera beroende på produkt

Plastpluggar Gängpressande skruvar

1 Om Ethernet-kabeln går igen väggen, placera monteringsfästet och för in Ethernet-kabeln Gör markeringar för skruvhålen och borra sedan hål med 6 mm diameter vid markeringarna

2 Sätt i plastpluggarna i 6 mm-hålen

3 Sätt fast monteringsplattan i väggen genom att dra i de gängpressande skruvarna i plastpluggarna Se till att axlarna på monteringsplattan sitter på utsidan

4 Sätt ethernetkabeln i ETHERNET-porten på AP

5 Placera din AP i monteringsplattan genom att sätta pilmarkeringen på AP i linje med pilmarkeringen på monteringsplattan Rotera sedan AP medurs tills den låses på plats

Strömkälla

■ Ström via PSE-enhet eller strömadapter

Vissa AP:er kan drivas via nätadaptern eller PSE-enheten (t ex en PoE-switch) som uppfyller kraven för Power Source Class 2 (PS2) eller Limited Power Source (LPS) i IEC 62368-1

Obs: Tillgängligheten beror på den aktuella produkten Se produktspecifikationerna

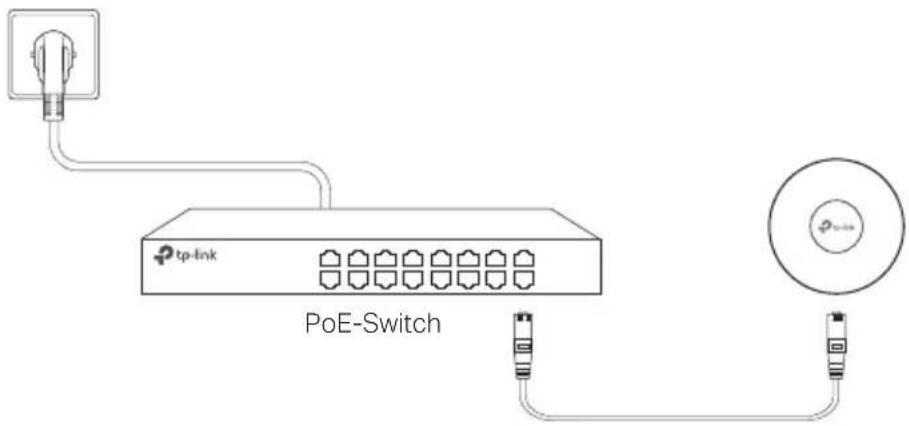

Via PoE-switch

tp-link PoE-Switch

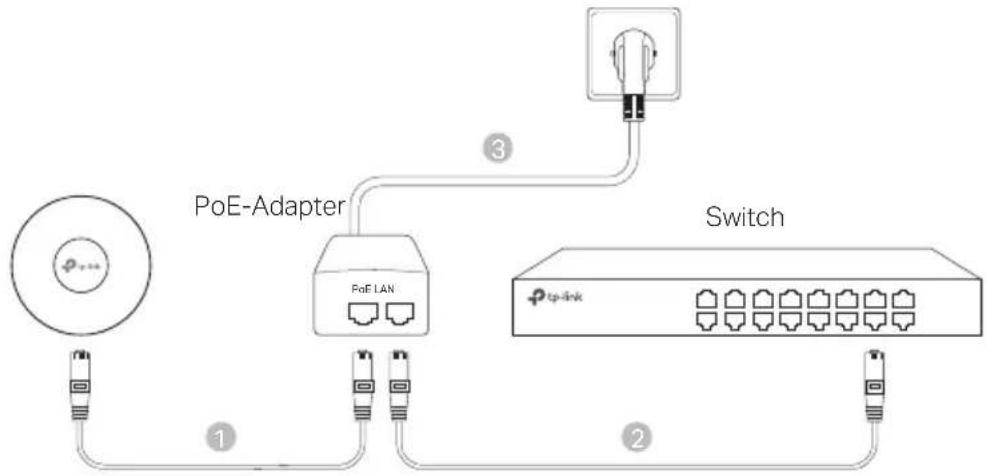

Via strömadapter

Obs: Tillgängligheten beror på den aktuella produkten Se produktspecifikationerna

• Håll enheten borta från vatten, eld, fukt eller varma miljöer
• Försök inte att montera isär, reparera eller modifiera enheten Kontakta oss om du behöver hjälp
• Använd inte skadad laddare eller USB-kabel för laddning av enheten
• Använd inte någon annan laddare än de rekommenderade
• Använd inte enheten där trådlösa enheter inte är tillåtna
• Adaptern måste installeras nära utrustningen och vara lättillgänglig
  Läs och följ ovanstående säkerhetsinformation när du använder enheten Vi kan inte garantera att olyckor eller skador inte inträffar till följd av felaktig användning av enheten Använd den här produkten med omsorg och på eget ansvar
