GEBRUIKSAANWIJZING Omada EAP615Wall TP-LINK

Opmerking: De afbeelding kan afwijken van het daadwerkelijke product

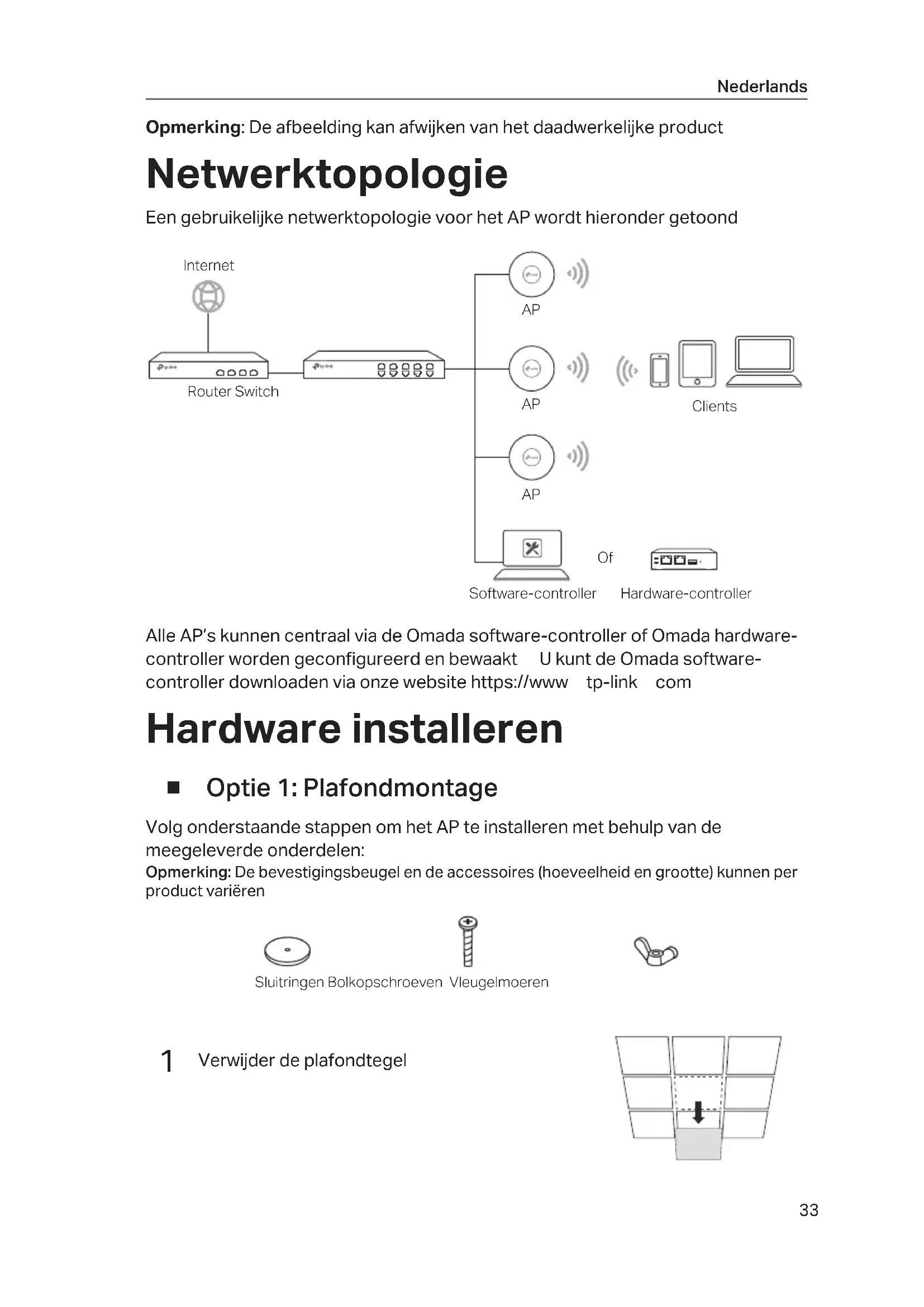

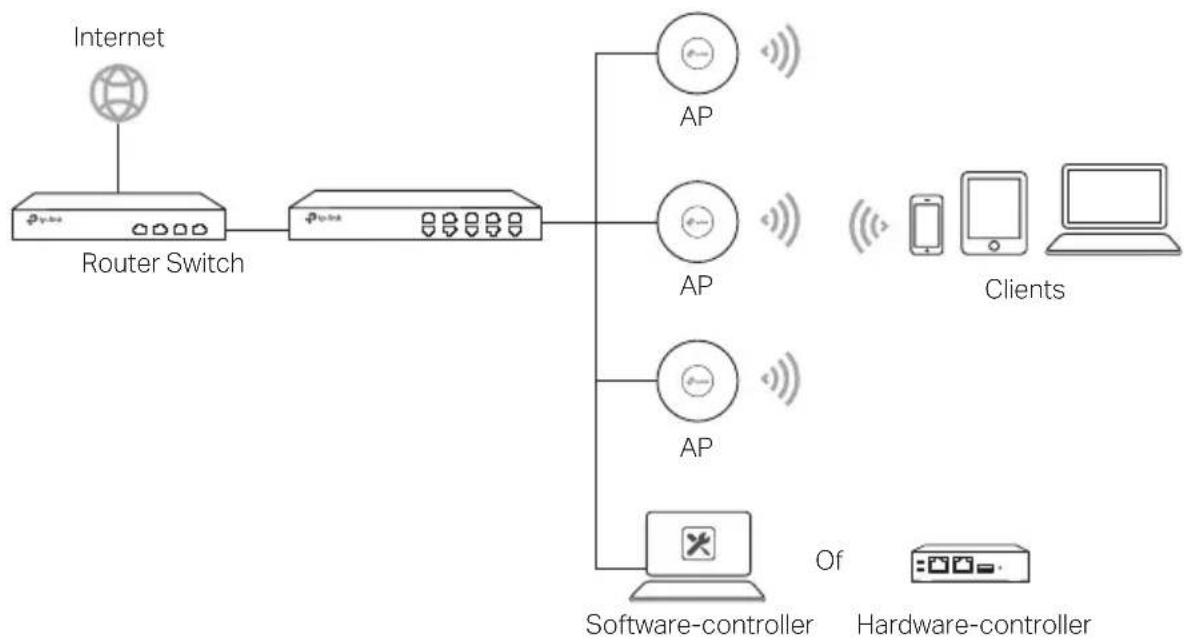

Netwerktopologie

Een gebruikelijke netwerktopologie voor het AP wordt hieronder getoond

Alle AP's kunnen centraal via de Omada software-controller of Omada hardware-controller worden geconfigureerd en bewaakt U kunt de Omada software-controller downloaden via onze website https://www tp-link com

Hardware installeren

■ Optie 1: Plafondmontage

Volg onderstaande stappen om het AP te installeren met behulp van de meegeleverde onderdelen:

Opmerking: De bevestigingsbeugel en de accessoires (hoeveelheid en grootte) kunnen per product variëren

Sluitringen Bolkopschroeven Vleugelmoeren

1 Verwijder de plafondtegel

2 Plaats de bevestigingsbeugel in het midden van de plafondtegel Teken markeringen voor de schroefgaten en een marking voor het gat voor de ethernetkabel Boor op de getekende markeringen gaten van 4 mm voor de schroeven en een gat van 25 mm voor de ethernetkabel

Gat voor de ethernetkabel

3 Draai de bevestigingsbeugel vast aan de plafondtegel met behulp van drie bolkopschroeven, sluitringen en vleugelmoeren

4 Haal de ethernetkabel door het gat en plaats de plafondtegel terug

5 Sluit de ethernetkabel aan op de ethernetpoort Bevestig het AP aan de bevestigingsbeugel door de pijl op het AP op een lijn te leggen met de pijl op de bevestigingsbeugel, draai vervolgens het AP totdat deze vastklikt

Volg onderstaande stappen om het AP te installeren met behulp van de meegeleverde onderdelen:

Opmerking: De bevestigingsbeugel en de accessoires (hoeveelheid en grootte) kunnen per product variëren

Plastic pluggen Zelftappende schroeven

1 Als uw ethernetkabel door de muur loopt, plaats dan de bevestigingsbeugel en voer de ethernetkabel erdoorheen Teken markeringen voor de schroefgaten en boor vervolgens gaten van 6 mm op de gemarkeerde plekken

2 Plaats de plastic pluggen in de gaten van 6 mm

3 Draai de bevestigingsbeugel vast op de muur door de zelftappende schroeven in de pluggen te draaien Zorg ervoor dat de uiteinden van de bevestigingsbeugel zich aan de buitenkant bevinden

4 Sluit de ethernetkabel aan op de ethernetpoort van het AP

5 Bevestig het AP aan de bevestigingsbeugel door de pijl op het AP op een lijn te leggen met de pijl op de bevestigingsbeugel, draai vervolgens het AP totdat deze vastklikt

Stroomvoorziening

■ Van stroom voorzien via een PSE-apparaat of een stroomadapter

Sommige AP's kunnen worden gevoed via de voedingsadapter of het PSE-apparaat (zoals een PoE-switch) dat voldoet aan Power Source Class 2 (PS2) of Limited Power Source (LPS) van IEC 62368-1

Opmerking: Beschikbaarheid hangt af van het werkelijke product Raadpleeg de productspecificaties

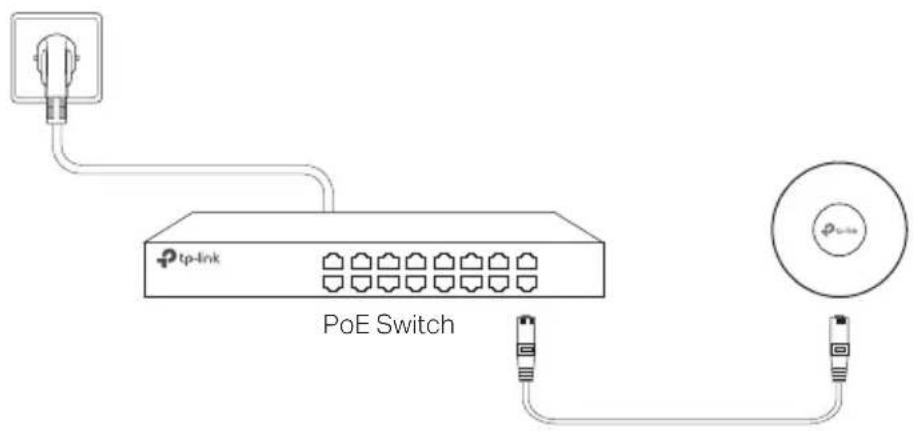

Via een PoE switch

tp-link PoE Switch

Via een stroomadapter

Stroomadapter

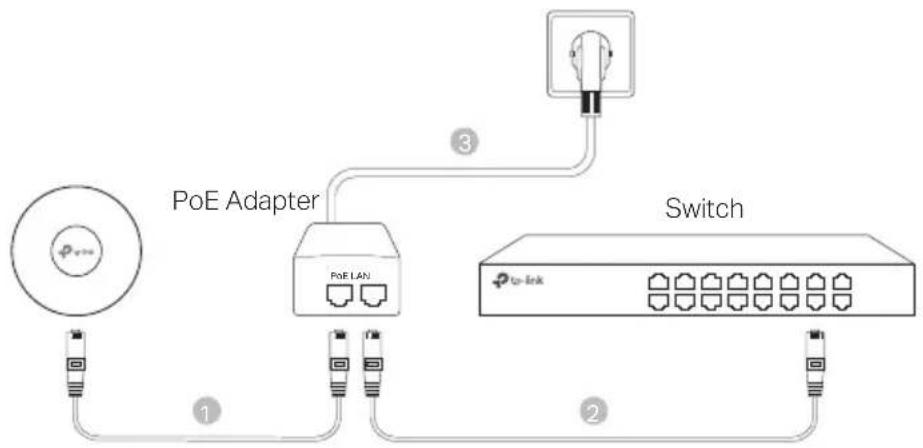

■ Van stroom voorzien via een PoE adapter

Sommige AP's kunnen gevoed worden via de PoE-adapter

Opmerking: Beschikbaarheid hangt af van het werkelijke product Raadpleeg de productspecificaties

Veiligheidsinformatie

• Houdt het apparaat uit de buurt van water, vuur, vochtigheid of warme omgevingen
• Probeer het apparaat niet te demonteren, repareren of aan te passen Als u hulp nodig hebt, neem dan contact met ons op
• Gebruik geen beschadigde lader of USB kabel om het apparaat op te laden
• Gebruik geen andere laders dan de aanbevolen laders
• Gebruik het apparaat niet waar draadloze apparaten niet toegestaan zijn
• De adapter moet dicht bij de apparatuur worden geïnstalleerd en moet gemakkelijk toegankelijk zijn

Lees en volg bovenstaande veiligheidsinformatie tijdens het gebruik van het apparaat Wij kunnen niet garanderen dat er geen ongelukken of schade kan optreden als gevolg van onjuist gebruik van het apparaat Gebruik dit product met zorg en gebruik op eigen risico

Svenska

Säkerhetsinformation

TP-Link verklaart hierbij dat dit apparaat in overeenstemming is met de essentiële eissen en andere relevante bepalingen van de richtlijnen (EU)2015/863, 2014/53/EU, 2009/125/EG en 2011/65/EU

De oorspronkelijke EU verklaring van overeenstemming is te vinden op https://www.tp-link.com/en/support/ce/

Svenska

Geldt alleen voor producten van het merk TP-Link Voor meer informatie over de garantieperiode, voorwaarden en procedures kijk op: https://www.tp-link.com/nl/support

DEZE GARANTIE GEEFT U SPECIFIEKE WETTELIJKE RECHTEN EN U KUNT NOG ANDERE RECHTEN HEBBEN, DIE PER LAND (OF PER PROVINCIE) KUNNEN VERSCHILLEN

VOOR ZOVER TOEGESTAAN DOOR DE PLAATSELIJKE WETGEVING ZIJN DEZE GARANTIE EN HET VERMELDE VERHAAL EXCLUSIEF EN KOMEN DIE IN DE PLAATS VAN ALLE ANDERE GARANTIES, VERHALEN EN VOORWAARDEN TP-Link geeft garantie op het hardware product van het merk TP-Link in de originele verpakking voor gebreken in materialen en fabricage indien normaal gebruikt in overeenstemming met de richtlijnen van TP-Link gedurende een bepaalde periode afhankelijk van de service ter plaatse vanaf de oorspronkelijke datum van aanschaf via de detailhandel door de eindgebruiker-koper
