| Tipo di prodotto | Punto d'accesso a muro Wi-Fi 6 |
| Marca | TP-Link |
| Modello | Omada EAP615Wall |
| Standard Wi-Fi | IEEE 802.11ax/ac/n/g/b/a |
| Bande di frequenza | 2.4 GHz e 5 GHz |
| Velocità massima (2.4 GHz) | 574 Mbps |
| Velocità massima (5 GHz) | 1201 Mbps |
| Numero di antenne | 2 interne |
| Porte | 1 porta Ethernet Gigabit (PoE) |
| Alimentazione | PoE 802.3af |
| Consumo elettrico | ~9 W |
| Dimensioni | 86 x 86 x 33,5 mm |
| Peso | 150 g |
| Montaggio | A muro (incassato) o soffitto |
| Temperatura di funzionamento | 0 °C a 40 °C |
| Umidità di funzionamento | 10 % a 90 % senza condensa |
| Funzioni avanzate | MU-MIMO, OFDMA, Beamforming, BSS Coloring |
| Sicurezza | WPA3, WPA2, WPA, 802.1X, Rilevamento AP non autorizzati |
| Gestione | Controller Omada, interfaccia web, cloud |
| Certificazioni | CE, FCC |
| Garanzia | 3 anni |
| Manutenzione e pulizia | Pulire con un panno asciutto. Non utilizzare prodotti liquidi o abrasivi. |
| Parti di ricambio e riparabilità | Nessuna parte rimovibile. Per riparazioni, contattare il servizio clienti. |
Domande frequenti - Omada EAP615Wall TP-LINK
Domande degli utenti su Omada EAP615Wall TP-LINK
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Punto di accesso in formato PDF gratuitamente! Trova il tuo manuale Omada EAP615Wall - TP-LINK e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Omada EAP615Wall del marchio TP-LINK.
MANUALE UTENTE Omada EAP615Wall TP-LINK
Nota: L'immagine può essere diversa dal prodotto attuale.

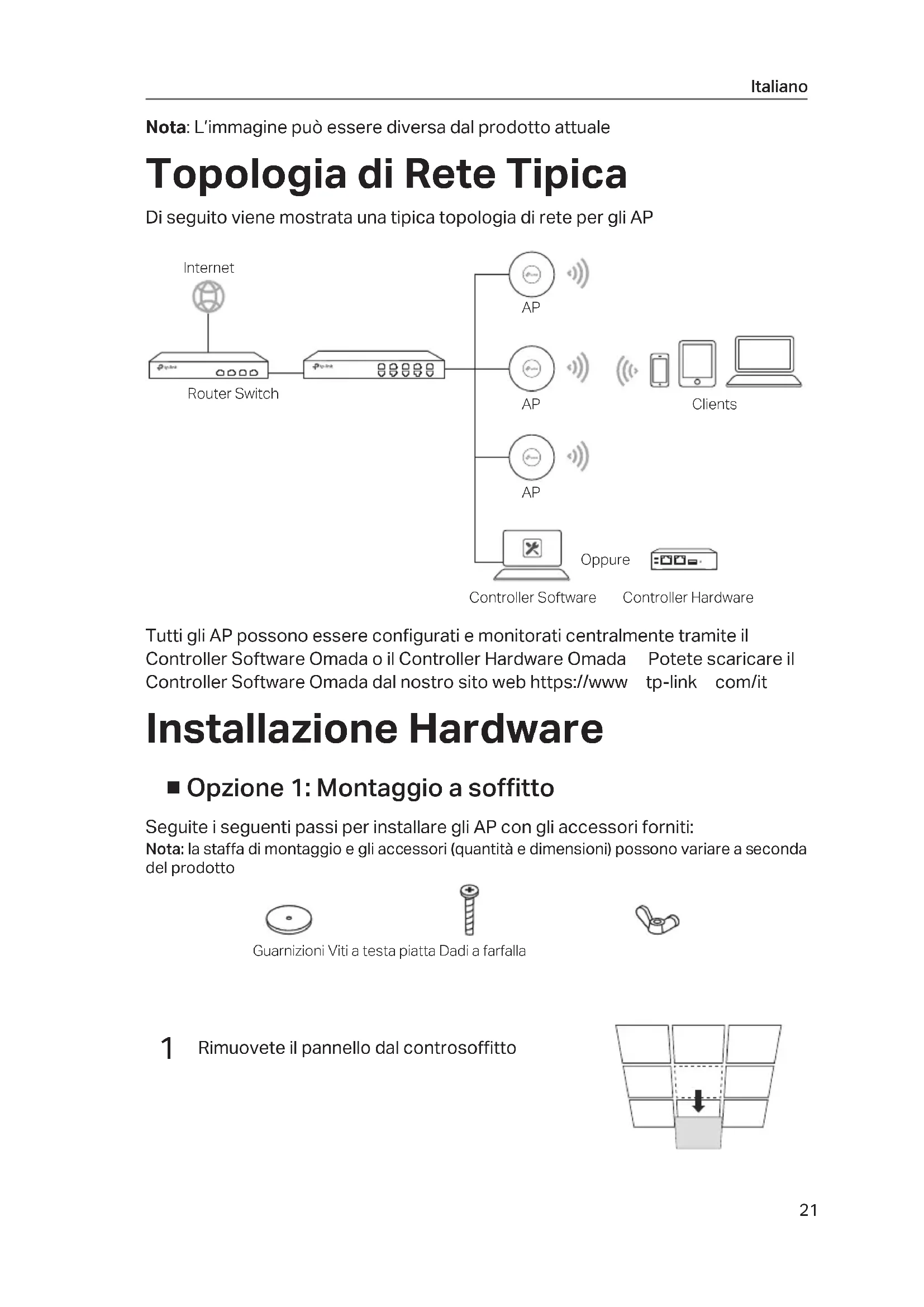

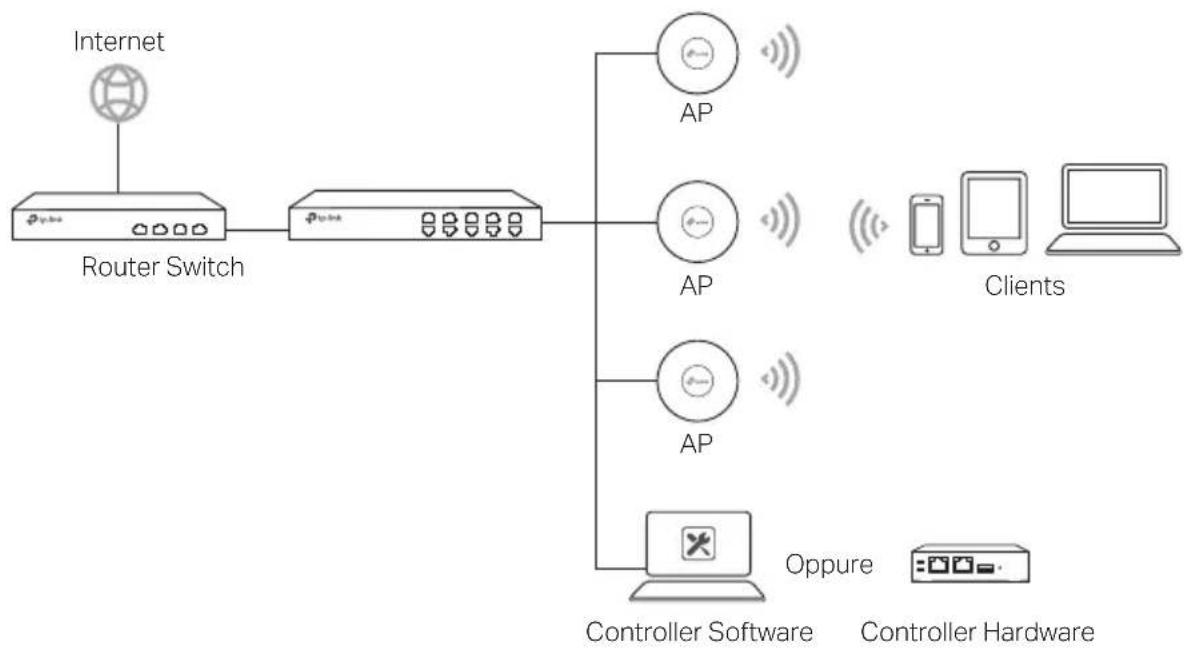

Topologia di Rete Tipica
Di seguito viene mostrata una tipica topologia di rete per gli AP.
Tutti gli AP possono essere configurati e monitorati centralmente tramite il Controller Software Omada o il Controller Hardware Omada. Potete scaricare il Controller Software Omada dal nostro sito web https://www.tp-link.com/it.
Installazione Hardware
■ Opzione 1: Montaggio a soffitto
Seguite i seguenti passi per installare gli AP con gli accessori forniti:
Nota: la staffa di montaggio e gli accessori (quantità e dimensioni) possono variare a seconda del prodotto.

1. Rimuovete il pannello dal controsoffitto.

2. Posizionate la staffa di montaggio al centro del pannello del controsoffitto. Marca le posizioni per i fori delle viti e una posizione per il foro del cavo Ethernet. Praticate fori di 4 mm di diametro per le viti e un foro di 25 mm di diametro per il cavo Ethernet nelle posizioni contrassegnate.
Foro per il cavo Ethernet
3. Assicurate le staffe di montaggio al pannello usando 3 viti a testa piatta, guarnizioni e dadi a farfalla.

4. Infilate il cavo Ethernet nel foro e riposizionate il pannello nel suo posto.

5. Connettete il cavo Ethernet alla porta ETHERNET. Attaccate lo AP alle staffe di montaggio allineando la freccia dello AP alla freccia delle staffe di montaggio, quindi ruotate lo AP fino a quando si blocca nella corretta posizione.

■ Opzione 2: Montaggio a muro
Seguite i seguenti passi per installare lo AP con gli accessori forniti: Nota: la staffa di montaggio e gli accessori (quantità e dimensioni) possono variare a seconda del prodotto
Viti auto filettanti
1. Se il cavo Ethernet passa attraverso la parete, posiziona la staffa di montaggio e inserisci il cavo Ethernet. Segna le posizioni per i fori delle viti e poi pratica dei fori di 6 mm di diametro nelle posizioni segnate.

2. Inserite i tasselli nei fori da 6 mm.

3. Assicurate le staffe di montaggio al muro avvitando le viti auto filettanti nei tasselli. Assicuratevi che le spalle delle staffe di montaggio siano poste dietro.

4. Collegate il cavo Ethernet alla porta ETHERNET dello AP.

5. Attaccate lo AP alle staffe di montaggio allineando la freccia dello AP alla freccia delle staffe di montaggio, quindi ruotate lo AP fino a quando si blocca nella corretta posizione.
Alimentazione

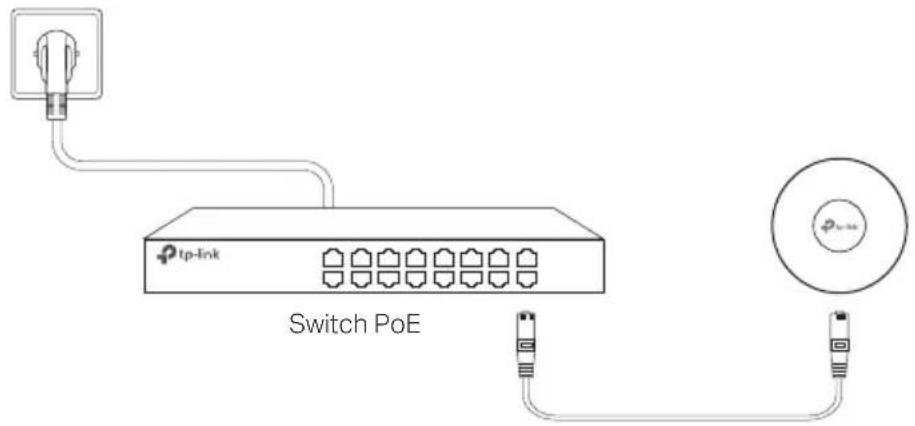

■ Alimentazione tramite dispositivo PSE o alimentatore
Alcuni AP possono essere alimentati tramite l'alimentatore o il dispositivo PSE (ad esempio uno switch PoE) conforme agli standard Power Source Class 2 (PS2) o Limited Power Source (LPS) di IEC 62368-1.
Nota: la disponibilità dipende dal prodotto effettivo. Fare riferimento alle specifiche del prodotto.
Tramite switch PoE
Tramite alimentatore

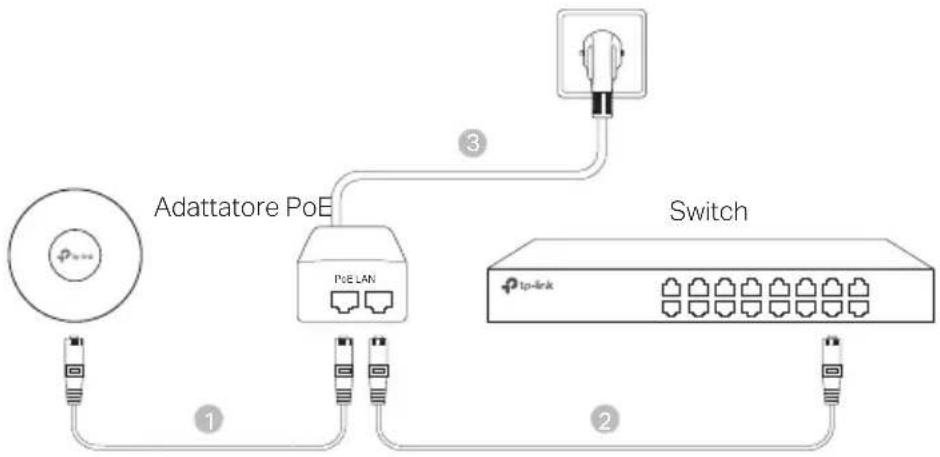

■ Alimentazione tramite adattatore PoE
Alcuni AP possono essere alimentati tramite adattatore PoE.
Nota: la disponibilità dipende dal prodotto effettivo. Fare riferimento alle specifiche del prodotto.
Informazioni sulla sicurezza:
- Tenere il dispositivo lontano da acqua, fuoco, umidità e ambienti troppo caldi.
- Non tentare di disassemblare, riparare o modificare il dispositivo. Se si necessita di assistenza, contattarci.
- Non usare caricatori o cavi USB danneggiati per caricare il dispositivo. Non usare altri caricatori al di fuori di quelli consigliati.
- Non usare il dispositivo dove non è consentito l'uso di dispositivi wireless.
L'adattatore dovrà essere installato vicino al dispositivo e facilmente accessibile.
Leggere e seguire le informazioni di sicurezza sopra indicate quando si utilizza il dispositivo. Non possiamo garantire che non accadano incidenti o danni se si usa in modo improprio il dispositivo. Utilizzare questo prodotto con cura e farlo funzionare a proprio rischio.
Raccolta differenziata.
| Tipologia di imballaggio Codice materiale | |
| Scatola Carta PAP 21/PAP 20 | |
| Busta di Plastica Plastica PET 1/LDPE 4/HDPE 2/7 >PP+PE< | |
| Cartoncino Carta PAP 22/PAP 20 | |
| Plastica Espansa Plastica 7 EVA/LDPE 4 | |
| Guscio di Plastica Plastica PS 6/PVC 3 | |
| Pellicola Plastica Plastica LDPE 4/PET 1 | |
| Verifica le disposizioni del tuo Comune. | |
Questa QIG è valida per più modelli. Si prega di fare riferimento al prodotto effettivamente acquistato.
TP-Link dichiara che questo dispositivo è conforme ai requisiti fondamentali e
alle altre disposizioni delle direttive (UE) 2015/863, 2014/53/UE, 2009/125/CE e 2011/65/UE.
La dichiarazione di conformità EU originale si trova in https://www.tp-link.com/en/support/ce/.
Esclusivamente per prodotti marchiati TP-Link. Per le informazioni relative a periodo di garanzia, policy e procedure, visita il sito https://www.tp-link.com/it/support
La presente garanzia conferisce specifici diritti legali, in aggiunta ai diritti previsti dalla locale legislazione nei limiti consentiti dalla legge. La presente garanzia ed i rimedi indicati sono esclusivi ed in luogo a tutte le altre garanzie, rimedi e condizioni.
TP-Link garantisce i soli prodotti hardware marchiati TP-Link venduti nella rispettiva confezione originale non compromessa ed utilizzati secondo le linee guida illustrate. Il periodo di tempo di validità della garanzia, nel rispetto delle normative vigenti, vale a partire dalla data riportata sulla prova d'acquisto da parte dell'utente finale.
