Omada EAP223 - Punto di accesso TP-LINK - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Punto di accesso Wi-Fi
Marca	TP-Link
Modello	Omada EAP223
Dimensioni (appross.)	200 x 200 x 30 mm
Peso (appross.)	0,3 kg
Alimentazione	PoE (802.3af/at) o alimentatore di rete (non incluso)
Interfaccia di rete	1 porta Ethernet Gigabit (PoE in)
Standard wireless	IEEE 802.11a/b/g/n/ac/ax
Bande di frequenza	2,4 GHz e 5 GHz
Velocità massima (teorica)	Fino a 1,8 Gbps
Gestione centralizzata	Controller Omada (software o hardware)
Installazione	Montaggio a soffitto o a parete
Manutenzione e pulizia	Pulire con un panno asciutto e morbido. Non utilizzare prodotti chimici.
Sicurezza	Segue le istruzioni: evitare acqua, fuoco, non smontare. Utilizzare solo accessori raccomandati.
Ricambi e riparabilità	Non disponibili. Contattare il supporto TP-Link per qualsiasi problema.

Domande frequenti - Omada EAP223 TP-LINK

Come installare fisicamente il punto di accesso Omada EAP223?

Puoi montarlo a soffitto o a parete utilizzando il supporto fornito. Segui i passaggi nel manuale: segnare i fori, forare, fissare il supporto, collegare il cavo Ethernet, quindi agganciare l'AP ruotandolo in senso orario.

Come alimentare l'Omada EAP223?

Può essere alimentato tramite PoE (Power over Ethernet) con uno switch PoE o un injector PoE, oppure con un alimentatore di rete (non incluso). Verificare che la fonte di alimentazione sia conforme alla norma IEC 62368-1.

Come configurare l'Omada EAP223 per la prima volta?

Utilizza il controller Omada (software gratuito disponibile sul sito TP-Link) o l'app Omada. Collega l'AP alla tua rete, avvia il controller, scopri l'AP e segui la procedura guidata di configurazione.

Cosa fare se l'AP non si accende?

Verifica che il cavo Ethernet sia ben collegato e che la fonte PoE o l'alimentatore funzioni. Prova con un altro cavo o porta. Se il problema persiste, contatta il supporto TP-Link.

Come ripristinare l'Omada EAP223 alle impostazioni di fabbrica?

Tieni premuto il pulsante Reset (situato sull'alloggiamento) per circa 10 secondi finché i LED lampeggiano. L'AP si riavvierà con le impostazioni predefinite.

Posso utilizzare l'Omada EAP223 senza controller?

Sì, può funzionare in modalità autonoma (standalone) tramite interfaccia web. Tuttavia, per una gestione centralizzata e funzionalità avanzate (come roaming o mesh), si consiglia l'uso di un controller Omada.

Quali sono i LED sull'AP e cosa significano?

Il LED principale indica lo stato: verde fisso (funzionamento normale), verde lampeggiante (inizializzazione), arancione (problema di connessione). Consulta il manuale per i dettagli completi.

Come proteggere la mia rete Wi-Fi con l'Omada EAP223?

Utilizza la crittografia WPA2/WPA3, modifica SSID e password predefinita e disabilita WPS se non necessario. Il controller consente anche di configurare reti ospiti e policy di sicurezza avanzate.

L'Omada EAP223 supporta il mesh?

Sì, quando associato a un controller Omada, è possibile creare una rete mesh con più AP per estendere la copertura e consentire il roaming trasparente.

Dove posso scaricare il manuale completo dell'Omada EAP223?

Il manuale è disponibile per il download gratuito su notice-facile.com in più lingue. Puoi anche trovarlo sul sito ufficiale TP-Link nella sezione supporto del prodotto.

MANUALE UTENTE Omada EAP223 TP-LINK

Nota: L'immagine può essere diversa dal prodotto attuale

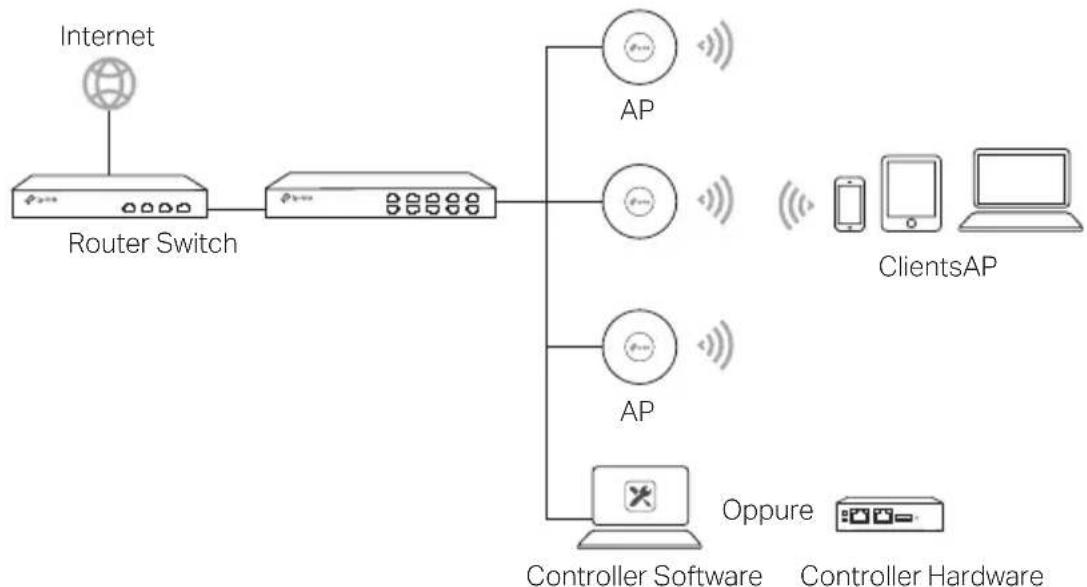

Topologia di Rete Tipica

Di seguito viene mostrata una tipica topologia di rete per gli AP

Gli AP possono essere configurati e monitorati centralmente tramite il Controller Puoi ottenere il controller da https://www.tp-link.com o contattare lo staff commerciale

Installazione Hardware

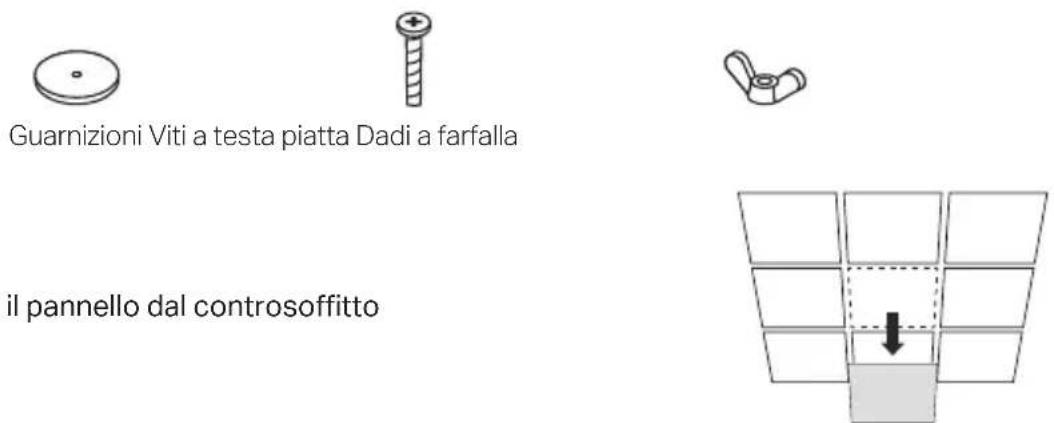

■ Opzione 1: Montaggio a soffitto

Seguite i seguenti passi per installare gli AP con gli accessori forniti:

Nota: la staffa di montaggio e gli accessori (quantità e dimensioni) possono variare a seconda del prodotto

Guarnizioni Viti a testa piatta Dadi a farfalla il pannello dal controsoffitto

1 Rimuovete il pannello dal controsoffitto

2

Posiziona la staffa di montaggio al centro della pannello del controsoffitto Marca le posizioni per i fori delle viti e una posizione per il foro del cavo Ethernet Pratica fori di 4 mm di diametro per le viti e un foro di 25 mm di diametro per il cavo Ethernet nelle posizioni contrassegnate

3

Assicurate le staffe di montaggio al pannello usando viti a testa piatta, guarnizioni e dadi a farfalla

4

Infilate il cavo Ethernet nel foro e riposizionate il pannello nel suo posto

5

Connettete il cavo Ethernet alla porta ETHERNET Attaccate lo AP alle staffe di montaggio allineando la freccia del AP alla freccia delle staffe di montaggio, quindi ruotate lo AP fino a quando si blocca nella corretta posizione

Foro per il cavo Ethernet

■ Opzione 2: Montaggio a muro

Seguite i seguenti passi per installare lo AP con gli accessori forniti:

Nota: la staffa di montaggio e gli accessori (quantità e dimensioni) possono variare a seconda del prodotto

Fisher

Viti auto filettanti

1

Se il cavo Ethernet passa attraverso la parete, posiziona la staffa di montaggio e inserisci il cavo Ethernet Segna le posizioni per i fori delle viti e poi pratica dei fori di 6 mm di diametro nelle posizioni segnate

Inserite i fisher nei fori da 6 mm

Assicurate le staffe di montaggio al muro avvitando le viti auto filettanti nei fisher Assicuratevi che le spalle delle staffe di montaggio siano poste dietro

Collegate il cavo Ethernet alla porta ETHERNET del AP

Attaccate lo AP alle staffe di montaggio allineando la freccia del AP alla freccia delle staffe di montaggio, quindi ruotate lo AP fino a quando si blocca nella corretta posizione

■ Alimentazione tramite dispositivo PSE o alimentatore

Alcuni AP possono essere alimentati tramite l'alimentatore o il dispositivo PSE (ad esempio uno switch PoE) conforme agli standard Power Source Class 2 (PS2) o Limited Power Source (LPS) di IEC 62368-1 Nota: la disponibilità dipende dal prodotto effettivo Fai riferimento alle specifiche del prodotto

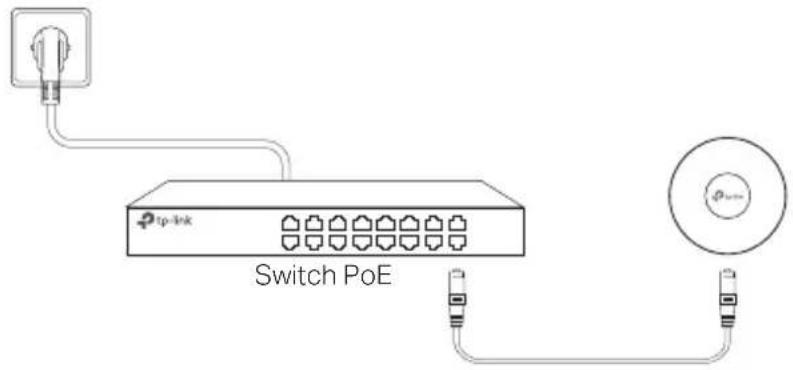

Tramite switch PoE

tp-Link Switch PoE

Tramite alimentatore

Alimentatore

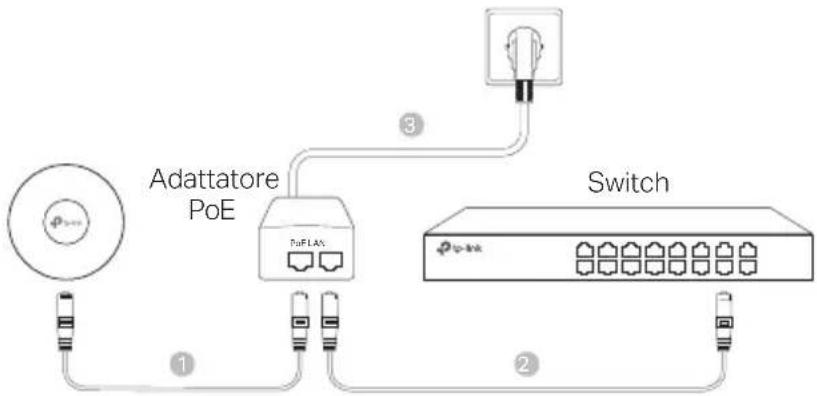

■ Alimentazione tramite adattatore PoE

Alcuni AP possono essere alimentati tramite adattatore PoE

Nota: la disponibilità dipende dal prodotto effettivo Fai riferimento alle specifiche del prodotto

Informazioni sulla sicurezza:

• Tenete il dispositivo lontano da acqua, fuoco, umidità e ambienti troppo caldi
• Non provate a disassemblare, riparare o modificare il dispositivo Se hai bisogno di assistenza, contattaci
  • Non usate caricatori o cavi USB danneggiati per caricare il dispositivo
  • Non usate altri caricatori al di fuori di quelli consigliati
• Non usate il dispositivo dove non è consentito l'uso di dispositivi wireless
• L'adattatore dovrà essere installato vicino al dispositivo e facilmente accessibile

Leggete e seguite le informazioni di sicurezza sopra indicate quando utilizzate il dispositivo Non possiamo garantire che non accadano incidenti o danni se si usa in modo improprio il dispositivo Utilizzate questo prodotto con cura e lo fate funzionare a vostro rischio

Raccolta differenziata

Tipologia di imballaggio Codice materiale
Scatola Carta PAP 21/	PAP 20
Busta di Plastica Plastica	PET 1/LDPE 4/HDPE 2/7 >PP+PE<
Cartoncino Carta PAP	22/PAP 20
Plastica Espansa Plastica	7 EVA/LDPE 4
Guscio di Plastica Plastica	PS 6/PVC 3
Pellicola Plastica Plastica	LDPE 4/PET 1
Verifica le disposizioni del tuo Comune.

* Questa QIG è valida per più modelli. Si prega di fare riferimento al prodotto effettivamente acquistato.

Português

TP-Link dichiara che questo dispositivo è conforme ai requisti fondamentali e alle altre disposizioni delle direttive (UE)2015/863, 2014/53/UE, 2009/125/CE e 2011/65/UE.

La dichiarazione di conformità EU originale si trova in https://www.tp-link.com/support/ce/

Português

Esclusivamente per prodotti marchiati TP-Link Per le informazioni relative a periodo di garanzia, policy e procedure, visita il sito https://www.tp-link.com/it/support

LA PRESENTE GARANZIA CONFERISCE SPECIFICI DIRITTI LEGALI, IN AGGIUNTA AI DIRITTI PREVISTI DALLA LOCALE LEGISLAZIONE

NEI LIMITI CONSENTITI DALLA LEGGE, LA PRESENTE GARANZIA ED I RIMEDI INDICATI SONO ESCLUSIVI ED IN LUOGO A TUTTE LE ALTRE GARANZIE, RIMEDI E CONDIZIONI

TP-Link garantisce i soli prodotti hardware marchiati TP-Link venduti nella rispettiva confezione originale non compromessa ed utilizzati secondo le linee guida illustrate: Il periodo di tempo di validità della garanzia, nel rispetto delle normative vigenti, vale a partire dalla data riportata sulla prova d'acquisto da parte dell'utente finale
