Produkttype	Wi-Fi-adgangspunkt
Mærke	TP-Link
Model	Omada EAP223
Mål (ca.)	200 x 200 x 30 mm
Vægt (ca.)	0,3 kg
Strømforsyning	PoE (802.3af/at) eller strømadapter (ikke inkluderet)
Netværksinterface	1 Gigabit Ethernet-port (PoE in)
Trådløse standarder	IEEE 802.11a/b/g/n/ac/ax
Frekvensbånd	2,4 GHz og 5 GHz
Maksimal hastighed (teoretisk)	Op til 1,8 Gbps
Centraliseret styring	Omada-controller (software eller hardware)
Installation	Montering i loft eller på væg
Vedligeholdelse og rengøring	Rengør med en tør, blød klud. Brug ikke kemikalier.
Sikkerhed	Følg anvisningerne: undgå vand, ild, må ikke skilles ad. Brug kun anbefalede tilbehør.
Reservedele og reparerbarhed	Ikke tilgængelige. Kontakt TP-Link-support for eventuelle problemer.

Ofte stillede spørgsmål - Omada EAP223 TP-LINK

Hvordan installeres Omada EAP223-adgangspunktet fysisk?

Du kan montere det i loftet eller på væggen ved hjælp af det medfølgende beslag. Følg trinene i vejledningen: marker hullerne, bor, fastgør beslaget, tilslut Ethernet-kablet, og klik derefter AP'en på plads ved at dreje med uret.

Hvordan forsynes Omada EAP223 med strøm?

Den kan forsynes via PoE (Power over Ethernet) via en PoE-switch eller en PoE-injektor, eller via en strømadapter (ikke inkluderet). Kontrollér, at strømkilden overholder standarden IEC 62368-1.

Hvordan konfigureres Omada EAP223 for første gang?

Brug Omada-controlleren (gratis software tilgængelig på TP-Links hjemmeside) eller Omada-appen. Tilslut AP'en til dit netværk, start controlleren, find AP'en, og følg konfigurationsguiden.

Hvad gør jeg, hvis AP'en ikke tænder?

Kontrollér, at Ethernet-kablet er korrekt tilsluttet, og at PoE-kilden eller strømadapteren fungerer. Test med et andet kabel eller en anden port. Hvis problemet fortsætter, kontakt TP-Link-support.

Hvordan nulstilles Omada EAP223 til fabriksindstillingerne?

Hold Reset-knappen (placeret på enheden) nede i cirka 10 sekunder, indtil indikatorerne blinker. AP'en genstarter med standardindstillingerne.

Kan jeg bruge Omada EAP223 uden controller?

Ja, den kan fungere i selvstændig tilstand (standalone) via en webgrænseflade. Dog anbefales brug af en Omada-controller til centraliseret styring og avancerede funktioner (som roaming eller mesh).

Hvilke indikatorer er der på AP'en, og hvad betyder de?

Hovedindikatoren viser status: konstant grøn (normal drift), blinkende grøn (initialisering), orange (forbindelsesproblem). Se vejledningen for fuldstændige detaljer.

Hvordan sikrer jeg mit Wi-Fi-netværk med Omada EAP223?

Brug kryptering WPA2/WPA3, ændr standard-SSID og adgangskode, og deaktiver WPS, hvis det ikke er nødvendigt. Controlleren giver også mulighed for at konfigurere gæstenetværk og avancerede sikkerhedspolitikker.

Understøtter Omada EAP223 mesh?

Ja, når den er forbundet til en Omada-controller, kan du oprette et mesh-netværk med flere AP'er for at udvide dækningen og muliggøre transparent roaming.

Hvor kan jeg downloade den fulde vejledning til Omada EAP223?

Vejledningen er tilgængelig til gratis download på notice-facile.com på flere sprog. Du kan også finde den på TP-Links officielle hjemmeside under produktsupport.

BRUGSANVISNING Omada EAP223 TP-LINK

Merk: Bildet kan være annerledes enn det faktiske produktet

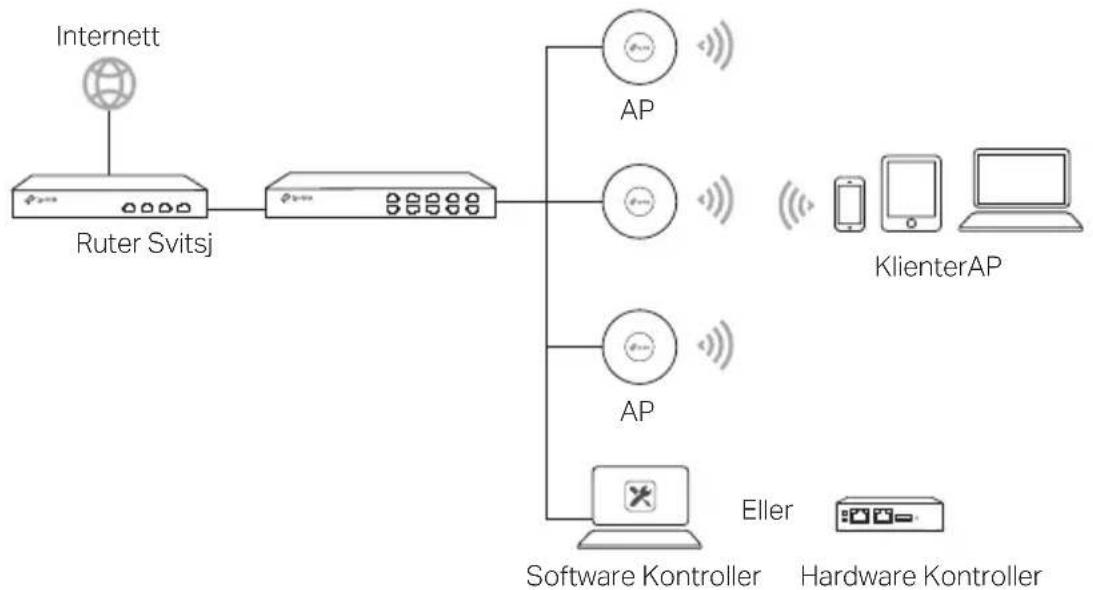

Nettverkstopologi

En typisk nettverkstopologi for AP-en vises her

AP-er kan konfigureres og overvåkes sentralt via Kontrolleren https://www.tp-link.com eller kontakte salgspersonalet

Du kan få Kontrolleren fra

Bemærk: Billedet kan afvige fra det faktiske produkt

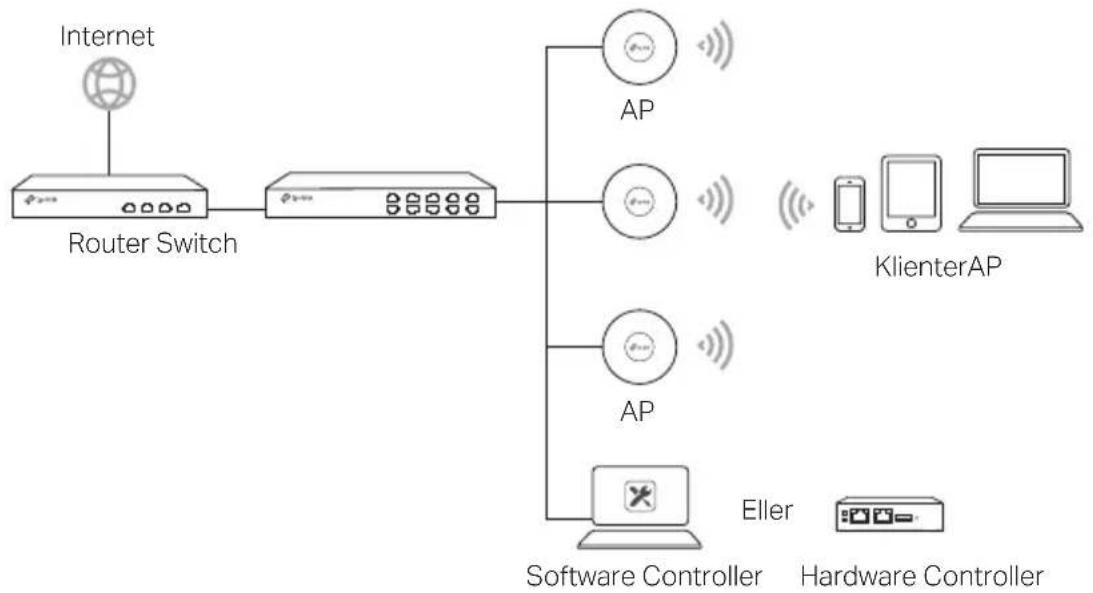

Netværkstopologi

Du kan se en typisk netværkstopologi for AP nedenfor

AP'er kan konfigureres og overvåges centralt via styringssoftwaren Du kan hente styringssoftwaren fra https://www.tp-link.com eller kontakte salgspersonalet

Hardwareinstallering

■ Mulighed 1: Montering på loft

Bemærk: Monteringsbeslaget og tilbehøret (antal og størrelse) kan variere fra produkt til produkt

Spændeskiver Panhovedskruer Vingemøtrik

1 Fjern loftspladen

Placer monteringsbeslaget i midten af loftpladen Marker positioner for skruehullerne og en position for Ethernet-kabelhullet Bor huller med en diameter på 4 mm til skruerne og et hul med en diameter på 25 mm til Ethernet-kablet på de markerede positioner

3

Før Ethernet-kablet gennem hullet, og sæt loftspladen på plads igen

5

Forbind Ethernet-kablet til ETHERNET-porten Fastgør AP til beslaget ved at bringe pilemærket på AP på linje med pilemærket på beslaget, og rotér så AP, til den låses fast

Hul til Ethernet-kabel

■ Mulighed 2: Vægmontering

Bemærk: Monteringsbeslaget og tilbehøret (antal og størrelse) kan variere fra produkt til produkt

Plastikmurankre Selvskærende skruer

Hvis dit Ethernet-kabel føres gennem væggen, skal du placere monteringsbeslaget og føre Ethernet-kablet Marker positioner for skruehullerne og bor derefter huller med en diameter på 6 mm på de markerede positioner

2 Indsæt plastikmurankrene i hullerne med diameter på 6 mm

3 Fastgør beslaget på væggen ved at sætte de selvskærende skruer i ankrene Sørg for, at beslagets ansatser vender udad

5 Fastgør AP til beslaget ved at bringe pilemærket på AP på linje med pilemærket på beslaget, og rotér så AP, til den låses fast

Strømforsyning

■ Strøm via PSE-enhed eller strømadapter

Nogle AP'er kan forsynes med strøm via strømadapteren eller PSE-enheden (såsom en PoE-switch), som overholder Power Source Class 2 (PS2) eller Limited Power Source (LPS) i IEC 62368-1

Bemærk: Tilgængelighed afhænger af det faktiske produkt Se venligst produktspecifikationerne

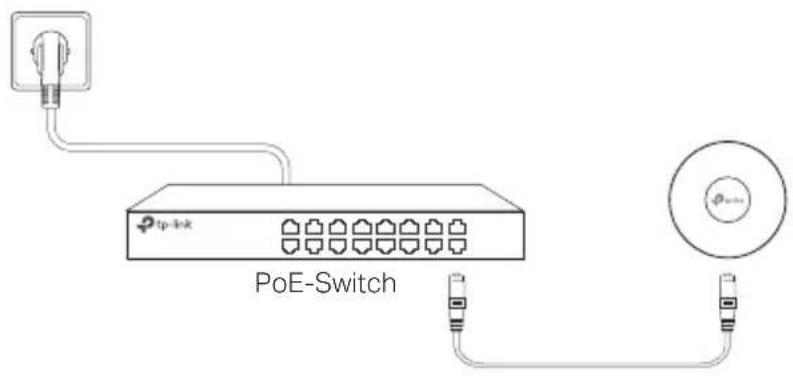

Via PoE-switch

tp-Link PoE-Switch

Via strømadapter

Bemærk: Tilgængelighed afhænger af det faktiske produkt Se venligst produktspecifikationerne

Deutsch

Sicherheitsinformation

Sikkerhedsinformation

• Hold apparatet væk fra vand, brand, fugt eller varme miljøer
• Forsøg ikke at skille enheden ad, reparere eller ændre enheden Har du brug for service, så kontakt os venligst
• Brug ikke en beskadiget strømadapter eller USB-kabel til at oplade enheden
• Brug ikke andre opladere end de anbefalede
• Brug ikke enheden, hvor trådløse enheder ikke er tilladt
• Adapteren skal installeres tæt på udstyret og være let at komme til

Følg ovenstående vejledning, når du betjener enheden Vi kan ikke garantere, at ingen ulykker eller skader sker på grund af forkert brug af enheden Brug dette produkt med forsigtighed og på egen risiko

Deutsch

TP-Link erklærer hermed, at denne enhed er i overensstemmelse med de væsentlige krav og andre relevante bestemmelser i direktiverne (EU)2015/863, 2014/53/EU, 2009/125/EF og 2011/65/EU.

Den oprindelige EU-overensstemmelseserklæringen kan findes på https://www.tp-link.com/support/ce/

Warranty

Deutsch

Gælder kun TP-Link mærkevarer For mere information om garanti og procedurer, gå venligst til https://www.tp-link.com/dk/support

DENNE GARANTI GIVER DIG SPECIFIKKE JURIDISKE RETTIGHEDER OG DU KAN HAVE ANDRE RETTIGHEDER SOM VARIERER FRA STAT TIL STAT (ELLER FRA LAND ELLER PROVINS)

INDENFOR LOVENS RAMMER ER GARANTIEN OG RETSMIDLERNE DER FREMGÅR ESKKLUSIVE OG I STEDET FOR ALLE ANDRE RETTIGHEDER, RETSMIDLER OG BETINGELSER

TP-Link garanterer at alle TP-Link hardware produkter indeholdt i den originale emballage ikke er behæftede med fejl på materialer og håndværk såfremt de bruges efter hensigten og i overensstemmelse med TP-Link's retningslinjer, indenfor en periode som afhænger af den lokale service, fra købsdatoen af den oprindelige slutbruger/køber.
