MANUAL DE UTILIZADOR Omada EAP223 TP-LINK

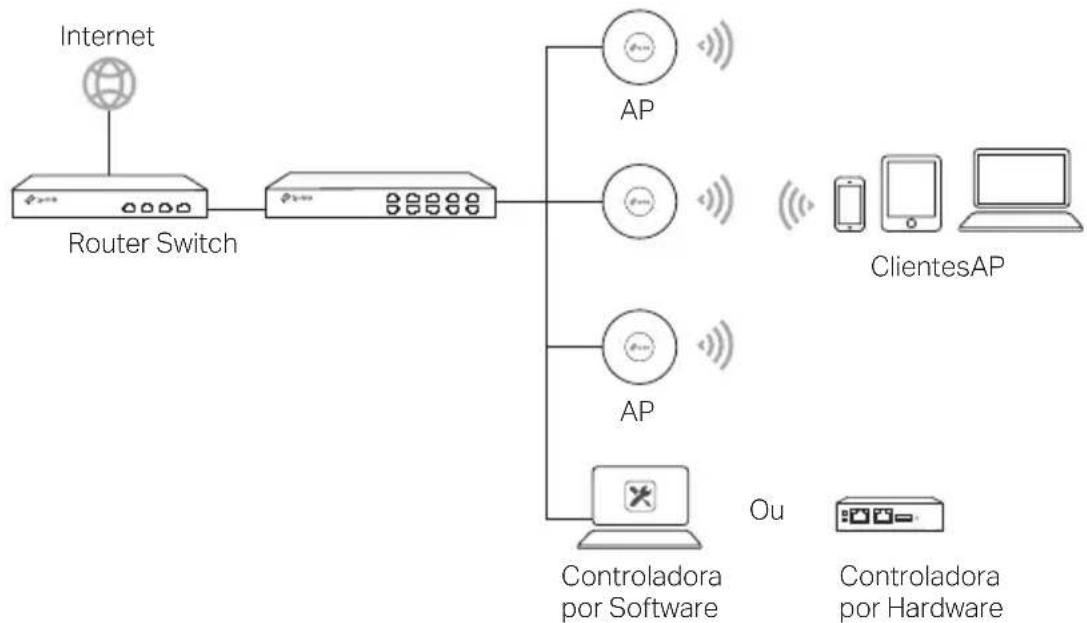

Adattatore PoE Switch25 Português Nota: A imagem poderá ser diferente do produto atual Topologia de Rede Uma topologia de rede típica para o AP demonstrada abaixo Router Switch Internet ClientesAP Controladora por Hardware

Os APs podem ser configurados e supervisionados centralmente através do Controller Pode obter o Controller em https://www.tp-link.com/pt ou contactar a equipa de vendas Instalação Física ■ Opção 1: Instalação no Teto Siga os passos abaixo indicados para instalar o AP com os acessórios fornecidos: Nota: O suporte de montagem e os acessórios (quantidade e tamanho) podem variar de acordo com o produto Anilhas Parafusos de cabeça cilíndrica Porcas de orelhas

Remova a placa do Teto falso26 Português

Colocar o suporte de montagem no centro do azulejo do tecto Marcar posições para os furos dos parafusos e uma posição para o furo do cabo Ethernet Fazer furos de 4 mm de diâmetro para os parafusos e um furo de 25 mm de diâmetro para o cabo Ethernet nas posições marcadas Orifício para o cabo de rede Ethernet

Fixe o suporte de montagem à placa do teto falso, utilizando parafusos de cabeça cilíndrica, as anilhas e porcas de orelhas

Passe o cabo rede Ethernet através do orifício e coloque a placa do teto falso na posição original

Conecte o cabo de rede Ethernet na porta Ethernet Instale o AP no suporte, alinhando a marca da seta no AP com a marca de seta no suporte de montagem e em seguida, gire o AP até que ele fique fixo no lugar ■ Opção 2: Instalação na parede Siga os passos abaixo indicados para instalar o AP com os acessórios fornecidos: Nota: O suporte de montagem e os acessórios (quantidade e tamanho) podem variar de acordo com o produto Buchas plásticas Parafusos auto-roscantes27 Português

Se o seu cabo Ethernet passar através da parede, posicionar o suporte de montagem e alimentar o cabo Ethernet Marque as posições para os furos dos parafusos e depois faça furos de 6 mm de diâmetro nas posições marcadas

Insira as buchas plásticas nos orifícios de 6 mm

Fixe o suporte de montagem na parede, aparafusando os parafusos auto-roscantes nas buchas Certifique-se de que as extremidades do suporte de montagem estão no lado de fora

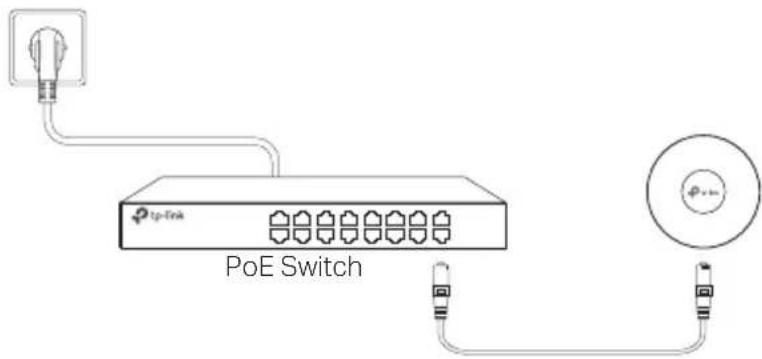

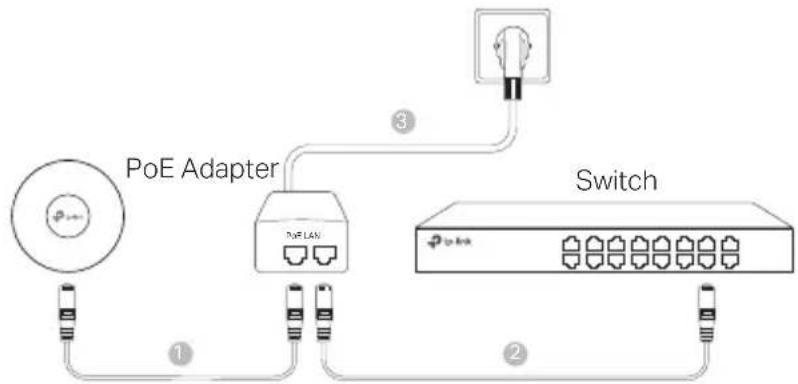

Fixe o AP ao suporte de montagem alinhando a marca da seta no AP com a seta no suporte de montagem e gire o AP até que encaixe no lugar28 Português Fonte de Alimentação ■ Alimentação via dispositivo PSE ou adaptador de alimentação Alguns APs podem ser alimentados através do adaptador de energia ou do dispositivo PSE (como um interruptor PoE) que cumpre com a Classe 2 (PS2) da Fonte de Energia ou Fonte de Energia Limitada (LPS) da IEC 62368-1 Nota: A disponibilidade depende do produto Por favor consulte as especificações do produto Via PoE Switch PoE Switch Via Adaptador de Energia Adaptador de Energia ■ Power via PoE Adapter Alguns APs podem ser alimentados através do adaptador PoE Nota: A disponibilidade depende do produto Por favor consulte as especificações do produto

• Mantenha o dispositivo afastado da água, fogo, humidade e ambientes quentes

• Não tente abrir, reparar ou modificar o dispositivo Se precisar de suporte, por favor contacte- nos

• Não utilize um carregador ou cabo USB danificado para carregar o dispositivo

• Não utilize carregadores que não sejam os recomendados

• Não utilize este dispositivo em locais onde dispositivos Wi-Fi não são autorizados

• O adaptador deve ser instalado perto do equipamento e estar acessível Por favor leia e siga as instruções de segurança acima quando operar o dispositivo Não é garantido que acidentes ou estragos possam ocorrer devido à utilização incorreta do produto Por favor utilize este produto corretamente Suomi Turvallisuustiedot
