Τύπος προϊόντος	Υποβρύχια αντλία λυμάτων
Μοντέλο	04-735 (04735)
Μάρκα	NEO tools
Διαστάσεις (Μ x Π x Υ)	17,5 x 15,8 x 36,5 εκ.
Βάρος	5,9 κιλά
Τροφοδοσία	230 V AC, 50 Hz
Ονομαστική ισχύς	900 W
Μέγιστο βάθος λειτουργίας	7 μ.
Μέγιστο ύψος νερού	9 μ.
Μέγιστη παροχή	17.000 λ/ώ
Μέγιστη διάμετρος ρύπων	25 χιλ.
Μέγιστη θερμοκρασία νερού	35 °C
Βαθμός προστασίας	IPX8 (υποβρύχια)
Κατηγορία προστασίας	I
Σύνδεση σωλήνα	Θηλυκό σπείρωμα 1 ½" με μειωτήρα (1" και 1 ½")
Διακόπτης πλωτήρα	Ναι, ρυθμιζόμενος με κλείδωμα
Προστασία υπερθέρμανσης	Ναι, κύκλωμα θερμικής προστασίας
Κύριες χρήσεις	Απάντληση υπογείων, δεξαμενών, άντληση νερού από πηγάδια
Συντήρηση και καθαρισμός	Καθαρίζετε με υγρό πανί, ξεβγάζετε τα εξαρτήματα με καθαρό νερό
Ασφάλεια	Μην χρησιμοποιείτε για πόσιμο νερό, εύφλεκτα ή διαβρωτικά υγρά
Περιεχόμενα συσκευασίας	Αντλία, γωνία, μειωτήρας, οδηγίες
Έτος παραγωγής	2023

Συχνές ερωτήσεις - 04735 NEO tools

Ποιο είναι το μέγιστο βάθος βύθισης της αντλίας;

Το μέγιστο βάθος λειτουργίας είναι 7 μέτρα. Η αντλία είναι πλήρως υποβρύχια.

Μπορώ να χρησιμοποιήσω αυτήν την αντλία για πόσιμο νερό;

Όχι, η συσκευή δεν είναι κατάλληλη για άντληση πόσιμου νερού. Είναι κατάλληλη για καθαρό νερό και μη επιθετικά λύματα.

Τι κάνω αν η αντλία δεν ξεκινά;

Ελέγξτε την τροφοδοσία ρεύματος, την κατάσταση του καλωδίου και της πρίζας, τη θέση του διακόπτη πλωτήρα (πρέπει να είναι πάνω από το επίπεδο ενεργοποίησης) και αν το κύκλωμα θερμικής προστασίας δεν έχει ενεργοποιηθεί (περιμένετε 15 λεπτά). Βεβαιωθείτε ότι η είσοδος αέρα και οι σωλήνες δεν είναι φραγμένοι.

Πώς καθαρίζω την αντλία;

Αποσυνδέστε την. Καθαρίστε το εξωτερικό με ένα μαλακό υγρό πανί. Αφαιρέστε το κάλυμμα για να αποκτήσετε πρόσβαση στην είσοδο αέρα και ξεπλύνετε με καθαρό νερό. Ξεπλύνετε επίσης τον μειωτήρα και τα εξαρτήματα. Μην χρησιμοποιείτε διαλύτες ή λειαντικά προϊόντα.

Ποια είναι η μέγιστη διάμετρος σωματιδίων που μπορούν να αντληθούν;

Η μέγιστη διάμετρος στερεών ρύπων είναι 25 χιλ.. Μεγαλύτερα σωματίδια μπορεί να φράξουν την αντλία.

Μπορώ να αφήσω την αντλία να λειτουργεί συνεχόμενα;

Όχι, η συσκευή δεν είναι σχεδιασμένη για συνεχή λειτουργία (π.χ. ως αντλία ανακυκλοφορίας λιμνών). Προορίζεται για προσωρινή χρήση.

Πώς ρυθμίζω τον διακόπτη πλωτήρα;

Ο διακόπτης πλωτήρα μπορεί να ρυθμιστεί σπρώχνοντας το καλώδιό του στο κλείδωμα που βρίσκεται στο πλάι της αντλίας. Βεβαιωθείτε ότι μπορεί να κινείται ελεύθερα και δεν είναι μπλοκαρισμένος. Ανάβει και σβήνει αυτόματα την αντλία ανάλογα με τη στάθμη του νερού.

Τι κάνω σε περίπτωση υπερθέρμανσης της αντλίας;

Η αντλία είναι εξοπλισμένη με κύκλωμα θερμικής προστασίας. Σε περίπτωση υπερθέρμανσης, σταματά αυτόματα. Περιμένετε περίπου 15 λεπτά να κρυώσει, στη συνέχεια αναζητήστε την αιτία (πολύ ζεστό νερό, φράξιμο κ.λπ.). Εάν το πρόβλημα επιμένει, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών.

Μπορώ να χρησιμοποιήσω σωλήνα μικρότερης διαμέτρου από 1";

Ναι, μπορείτε να χρησιμοποιήσετε μειωτήρα για να προσαρμόσετε τη διάμετρο, αλλά αυτό μπορεί να μειώσει την απόδοση και την ικανότητα άντλησης. Η μέγιστη διάμετρος σωματιδίων πρέπει να μειωθεί αναλογικά.

Τι κάνω αν η αντλία λειτουργεί αλλά δεν αντλεί νερό;

Ελέγξτε ότι δεν υπάρχει αέρας στην αντλία (γείρετε την για να τον απομακρύνετε), ότι έχει επιτευχθεί η ελάχιστη στάθμη νερού, ότι οι σωλήνες δεν είναι λυγισμένοι ή φραγμένοι, και ότι ο μειωτήρας ή η γωνία δεν είναι φραγμένα.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 04735 NEO tools

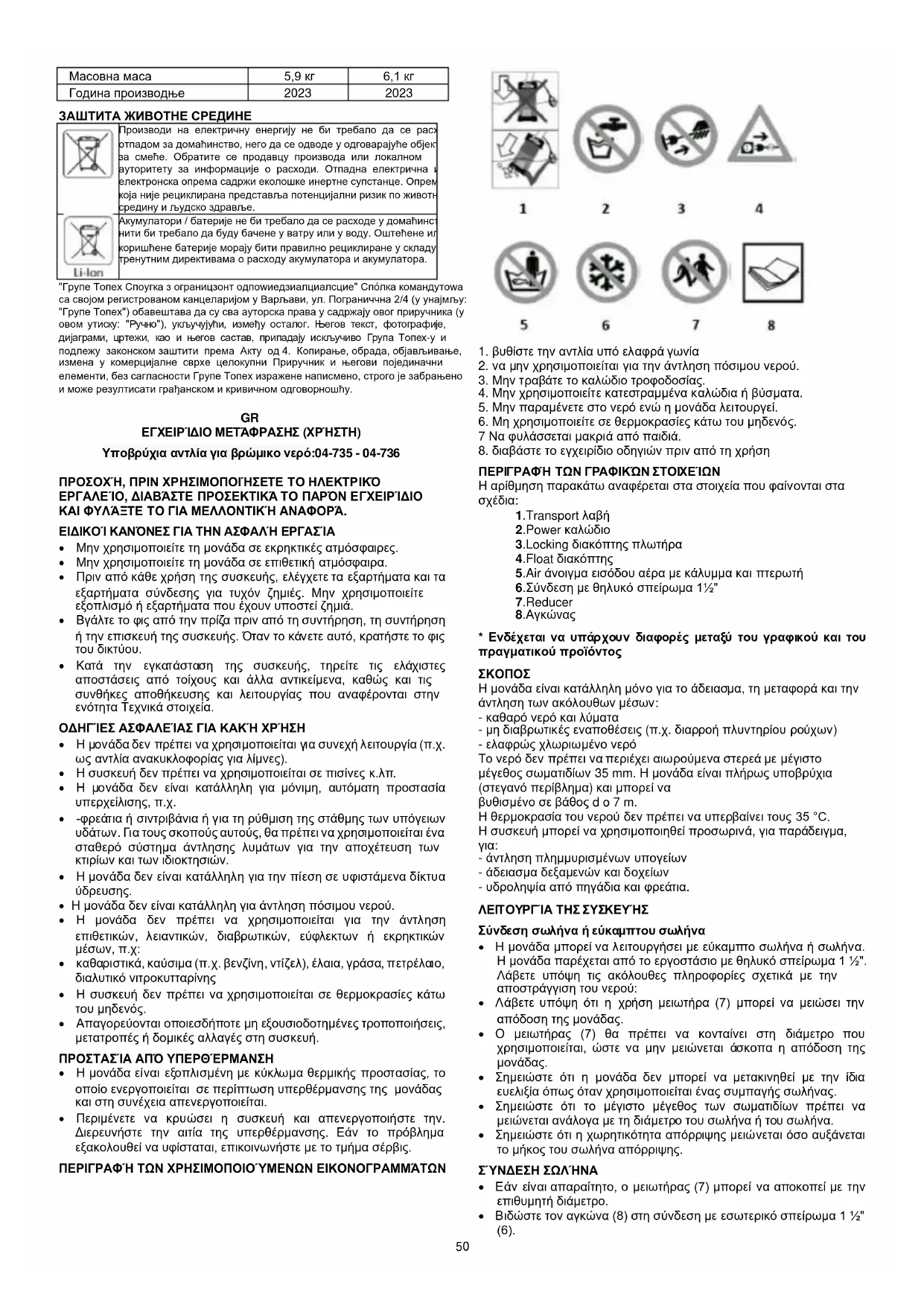

GR ΕΓΧΕΙΡ'ΙΔΙΟ ΜΕΤΑΦΡΑΣΗΣ (ΧΡ'ΗΣΤΗ)......50

GR ΕΓΧΕΙΡ'ΙΔΙΟ ΜΕΤΑΦΡΑΣΗΣ (ΧΡΗΣΤΗ)

Υποβρύχια αντλία για βρώμικο νερό:04-735 - 04-736

ΠΡΟΣΟΧΗ, ΠΡΙΝ ΧΡΗΣΙΜΟΠΟΓΗΣΕΤΕ ΤΟ ΗΛΕΚΤΡΙΚΟ ΕΡΓΑΛΕ'ΙΟ, ΔΙΑΒΑΣΤΕ ΠΡΟΣΕΚΤΙΚΑ ΤΟ ΠΑΡ'ΟΝ ΕΓΧΕΙΡ'ΙΔΙΟ ΚΑΙ ΦΥΛΑΣΤΕ ΤΟ ΓΙΑ ΜΕΛΛΟΝΤΙΚΗ ΑΝΑΦΟΡΑ.

ΕΙΔΙΚΟΪ ΚΑΝΌΝΕΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΗ ΕΡΓΑΣΓΙΑ

• Μην χρησιμοποιείτε τη μονάδα σε εκρηκτικές ατμόσφαιρες.
• Μην χρησιμοποιείτε τη μονάδα σε επιθετική ατμόσφαιρα.
• Πριν από κάθε χρήση της συσκευής, ελέγχετε τα εξαρτήματα και τα εξαρτήματα σύνδεσης για τυχόν ζημιές. Μην χρησιμοποιείτε εξοπλισμό ή εξαρτήματα που έχουν υποστεί ζημιά.
• Βγάλτε το φις από την πρίζα πριν από τη συντήρηση, τη συντήρηση ή την επισκευή της συσκευής. Όταν το κάνετε αυτό, κρατήστε το φις του δικτύου.
• Κατά την εγκατάσταση της συσκευής, τηρείτε τις ελάχιστες αποστάσεις από τοίχους και άλλα αντικείμενα, καθώς και τις συνθήκες αποθήκευσης και λειτουργίας που αναφέρονται στην ενότητα Τεχνικά στοιχεία.

ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΚΑΚΗ ΧΡΗΣΗ

• Η μονάδα δεν πρέπει να χρησιμοποιείται για συνεχή λειτουργία (π.χ. ως αντλία ανακυκλοφορίας για λίμνες).
  • Η συσκευή δεν πρέπει να χρησιμοποιείται σε πισίνες κ.λπ.
• Η μονάδα δεν είναι κατάλληλη για μόνιμη, αυτόματη προστασία υπερχείλισης, π.χ.
• φρεάτια ή σιντριβάνια ή για τη ρύθμιση της στάθμης των υπόγειων υδάτων. Για τους σκοπούς αυτούς, θα πρέπει να χρησιμοποιείται ένα σταθερό σύστημα άντλησης λυμάτων για την αποχέτευση των κτιρίων και των ιδιοκτησιών.
• Η μονάδα δεν είναι κατάλληλη για την πίεση σε υφιστάμενα δίκτυα ύδρευσης.
• Η μονάδα δεν είναι κατάλληλη για άντληση πόσιμου νερού.
• Η μονάδα δεν πρέπει να χρησιμοποιείται για την άντληση επιθετικών, λειαντικών, διαβρωτικών, εύφλεκτων ή εκρηκτικών μέσων, π.χ:
• καθαριστικά, καύσιμα (π.χ. βενζίνη, ντίζελ), έλαια, γράσα, πετρέλαιο, διαλυτικό νιτροκυτταρίνης
• Η συσκευή δεν πρέπει να χρησιμοποιείται σε θερμοκρασίες κάτω του μηδενός.
• Απαγορεύονται οποιεσδήποτε μη εξουσιοδοτημένες τροποποιήσεις, μετατροπές ή δομικές αλλαγές στη συσκευή.

ΠΡΟΣΤΑΣΓΑ ΑΠΟ ΥΠΕΡΘΕΡΜΑΝΣΗ

• Η μονάδα είναι εξοπλισμένη με κύκλωμα θερμικής προστασίας, το οποίο ενεργοποιείται σε περίπτωση υπερθέρμανσης της μονάδας και στη συνέχεια απενεργοποιείται.
• Περιμένετε να κρυώσει η συσκευή και απενεργοποιήστε την. Διερευνήστε την απία της υπερθέρμανσης. Εάν το πρόβλημα εξακολουθεί να υφίσταται, επικοινωνήστε με το τμήμα σέρβις.

ΠΕΡΙΓΡΑΦΗ ΤΩΝ ΧΡΗΣΙΜΟΠΟΙΟΥΜΕΝΩΝ ΕΙΚΟΝΟΓΡΑΜΜΑΤΩΝ

1

2

3

4

5

6

7

8

1. βυθίστε την αντλία υπό ελαφρά γωνία
2. να μην χρησιμοποιείται για την άντληση πόσιμου νερού.
3. Μην τραβάτε το καλώδιο τροφοδοσίας.
4. Μην χρησιμοποιείτε κατεστραμμένα καλώδια ή βύσματα.
5. Μην παραμένετε στο νερό ενώ η μονάδα λειτουργεί.
6. Μη χρησιμοποιείτε σε θερμοκρασίες κάτω του μηδενός.
   7 Na φυλάσσεται μακριά από παιδιά.
7. διαβάστε το εγχειρίδιο οδηγιών πριν από τη χρήση

ΠΕΡΙΓΡΑΦΗ ΤΩΝ ΓΡΑΦΙΚΩΝ ΣΤΟΙΧΕΥΩΝ

Η αρίθμηση παρακάτω αναφέρεται στα στοιχεία που φαίνονται στα σχέδια:

1. Transport λαβή

2.Power kalώδιο

1. Locking διακόπτης πλωτήρα

4.Float διακόπτης

5.Air άνοιγμα εισόδου αέρα με κάλυμμα και πτερωτή

6.Σύνδεση με θηλυκό σπείρωμα 1½"

7.Reducer

8.Αγκώνας

* Ενδέχεται να υπάρχουν διαφορές μεταξύ του γραφικού και του πραγματικού προϊόντος

ΣΚΟΠΟΣ

Η μονάδα είναι κατάλληλη μόνο για το άδειασμα, τη μεταφορά και την άντληση των ακόλουθων μέσων:

• καθαρό νερό και λύματα
• μη διαβρωτικές εναποθέσεις (π.χ. διαρροή πλυντηρίου ρούχων)
• ελαφρώς χλωριωμένο νερό
  Το νερό δεν πρέπει να περιέχει αιωρούμενα στερεά με μέγιστο μέγεθος σωματιδίων 35 mm. Η μονάδα είναι πλήρως υποβρύχια (στεγανό περίβλημα) και μπορεί να βυθισμένο σε βάθος d o 7 m.
  Η θερμοκρασία του νερού δεν πρέπει να υπερβαίνει τους 35 °C. Η συσκευή μπορεί να χρησιμοποιηθεί προσωρινά, για παράδειγμα,

via:

- άντληση πλημμυρισμένων υπογείων

- άδειασμα δεξαμενών και δοχείων

- υδροληψία από πηγάδια και φρεάτια.

ΛΕΠΟΥΡΓΙΑ ΤΗΣ ΣΥΣΚΕΥ'ΗΣ

Σύνδεση σωλήνα ή εύκαμπτου σωλήνα

• Η μονάδα μπορεί να λειτουργήσει με εύκαμπτο σωλήνα ή σωλήνα. Η μονάδα παρέχεται από το εργοστάσιο με θηλυκό σπείρωμα 1 ½". Λάβετε υπόψη τις ακόλουθες πληροφορίες σχετικά με την αποστράγγιση του νερού:
• Λάβετε υπόψη ότι η χρήση μειωτήρα (7) μπορεί να μειώσει την απόδοση της μονάδας.
• Ο μειωτήρας (7) θα πρέπει να κονταίνει στη διάμετρο που χρησιμοποιείται, ώστε να μην μειώνεται άσκοπα η απόδοση της μονάδας.
• Σημειώστε ότι η μονάδα δεν μπορεί να μετακινηθεί με την ίδια ευελιξία όπως όταν χρησιμοποιείται ένας συμπαγής σωλήνας.
• Σημειώστε ότι το μέγιστο μέγεθος των σωματιδίων πρέπει να μειώνεται ανάλογα με τη διάμετρο του σωλήνα ή του σωλήνα.
• Σημειώστε ότι η χωρητικότητα απόρριψης μειώνεται όσο αυξάνεται το μήκος του σωλήνα απόρριψης.

ΣΥΝΔΕΣΗ ΣΩΛ'HNA

• Εάν είναι απαραίτητο, ο μειωτήρας (7) μπορεί να αποκοπεί με την επιθυμητή διάμετρο.
• Βιδώστε τον αγκώνα (8) στη σύνδεση με εσωτερικό σπείρωμα 1 ½" (6).

• Βιδώστε τον μειωτήρα (7) στον αγκώνα (8). (βλέπε σχήμα Δ)
- Εάν χρησιμοποιείτε σωλήνα χωρίς σπείρωμα: σύρετε τον κατάλληλο σφιγκτήρα σωλήνα στον σωλήνα.
- Σύρετε τον εύκαμπτο σωλήνα (εσωτερική διάμετρος 25 mm ή 32 mm) πάνω στον μειωτήρα (7) μέχρι τέρμα (βλ. εικ. 5).
• Στερεώστε τον σωλήνα με σφιγκτήρα σωλήνα.
- Όταν χρησιμοποιείτε εύκαμπτο σωλήνα με θηλυκό σπείρωμα (1”): βιδώστε τον σύνδεσμο του σωλήνα στον μειωτήρα 7. (βλέπε εικόνα ΣΤ)
- Εναλλακτικά, ένας σωλήνας με θηλυκό σπείρωμα (1 ½") μπορεί επίσης να βιδωθεί απευθείας στον αγκώνα (8).
- Εάν είναι δυνατόν, βιδώστε το σωλήνα απευθείας στη σύνδεση με εσωτερικό σπείρωμα 1 ½" (6) ή χρησιμοποιήστε κατάλληλο προσαρμογέα (βλέπε Σχ. G).

ΔΙΑΚΟΠΤΗΣ FLOAT

Η συσκευή είναι εξοπλισμένη με πλωτηροδιακόπτη (4), ο οποίος ενεργοποιεί ή απενεργοποιεί αυτόματα τη συσκευή ανάλογα με τη στάθμη του νερού. Ελέγχετε τακτικά τη λειτουργία του πλωτηροδιακόπτη (4).

Σημείο μετάβασης	Στάθμη νερού
Ύψος που πρέπει να συμπεριληφθεί	Περίπου 500 mm
Ποσό απαλλαγής	Περίπου 250 mm

• Το ύψος άντλησης μπορεί να ρυθμιστεί μέσω του πλωτηροδιακόπτη (4) και της θέσης του στη διάταξη ασφάλισης του πλωτηροδιακόπτη (3).
• Πρέπει να τηρούνται οι ακόλουθες πληροφορίες σχετικά με τον πλωτηροδιακόπτη (4):
• Βεβαιωθείτε ότι ο πλωτηροδιακόπτης (4) έχει πάντα επαρκές παιχνίδι και δεν είναι μόνιμα στερεωμένος/ενεργοποιημένος. Αυτό μπορεί να αποτρέψει την αυτόματη διακοπή λεπουργίας, με αποτέλεσμα να στεγνώσει η μονάδα. Αυτό θα προκαλούσε ζημιά στην αντλία.
• Βεβαιωθείτε ότι ο πλωτηροδιακόπτης (4) μπορεί να κινηθεί ελεύθερα και δεν περιορίζεται στην κίνησή του.
• Διατηρείτε επαρκή απόσταση μεταξύ του πλωτηροδιακόπτη (4) και της ασφάλισης του πλωτηροδιακόπτη (3), καθώς αυτό μπορεί να αποτρέψει την αυτόματη απενεργοποίηση της μονάδας και το στέγνωμα.
• Βεβαιωθείτε ότι η θέση του πλωτηροδιακόπτη (4) έχει ρυθμιστεί έτσι ώστε να μην βρίσκεται επίπεδη στον πυθμένα της δεξαμενής. Αυτό θα μπορούσε να αποτρέψει την αυτόματη διακοπή λειτουργίας με αποτέλεσμα να στεγνώσει η μονάδα.
• Εάν είναι απαραίτητο, κλειδώστε τον πλωτηροδιακόπτη (4) στην επιθυμητή θέση, σπρώχνοντας το καλώδιο στην κλειδαριά του πλωτηροδιακόπτη (3) στο πλάι της αντλίας (βλ. εικ. Η), όταν ο πλωτηροδιακόπτης βρίσκεται στην καθορισμένη στάθμη νερού, θα ξεκινήσει ή θα σταματήσει αυτόματα. (βλ. εικ. Η)

ΤΟΠΟΘΕΤΗΣΗ ΤΗΣ ΣΥΣΚΕΥΗΣ

• Λάβετε υπόψη τις ακόλουθες πληροφορίες σχετικά με τη διαμόρφωση της συσκευής και πριν την ενεργοποιήσετε:
• Ο διακόπτης πλωτήρα (4) πρέπει να μπορεί να κινείται ελεύθερα. Το άνοιγμα μέσα στο οποίο κατεβαίνει η συσκευή δεν πρέπει να περιορίζει με κανένα τρόπο την κινητικότητα του πλωτηροδιακόπτη (4).
• Μην αφήνετε τη μονάδα σε λειτουργία χωρίς επίβλεψη.
• Βεβαιωθείτε ότι η μονάδα είναι σταθερά τοποθετημένη στο έδαφος ή αναρτημένη με ασφάλεια.
• Όταν χρησιμοποιείτε τη μονάδα σε υδάτινα σώματα με φυσικό λασπώδες έδαφος, τοποθετήστε τη μονάδα σε χαμηλό ύψος, όπως σε τούβλα.
• Ελέγξτε ότι ο σωλήνας ή ο εύκαμπτος σωλήνας έχει συνδεθεί σωστά.
• Βεβαιωθείτε ότι το καλώδιο τροφοδοσίας (2) δεν υπόκειται σε εφελκυστικά φορτία και έχει επαρκή χαλάρωση.
• Βεβαιωθείτε ότι η σύνδεση δικτύου είναι σύμφωνη με τις προδιαγραφές που αναφέρονται στα τεχνικά στοιχεία.
• Ελέγξτε την πρίζα ρεύματος για τη σωστή κατάσταση και την επαρκή προστασία.
• Αποτρέψτε την είσοδο υγρασίας στο φις ή στην πρίζα του δικτύου. Υπάρχει κίνδυνος ηλεκτροπληξίας!

ΕΝΕΡΓΟΠΟΪΗΣΗ ΤΗΣ ΣΥΣΚΕΥΛΗΣ

Μην αγγίζετε το βύσμα δικτύου με βρεγμένα ή υγρά χέρια.

Συνδέστε το φις δικτύου σε μια πρίζα δικτύου με κατάλληλη ασφάλεια.

Η μονάδα θα ενεργοποιηθεί όταν ο πλωτηροδιακόπτης (4) βρίσκεται πάνω από το ρυθμισμένο ή μέγιστο ύψος ενεργοποίησης (βλέπε Σχ. Κ στη θέση α).

Η μονάδα θα απενεργοποιηθεί όταν ο πλωτηροδιακόπτης (4) φτάσει στο ρυθμισμένο ή ελάχιστο ύψος απενεργοποίησης (βλέπε Σχ. Κ στη θέση b).

Πληροφορίες

Όταν η συσκευή απενεργοποιείται, το νερό που παραμένει στη γραμμή μπορεί να επιστρέψει στη συσκευή.

Χειροκίνητη λειτουργία

Η μονάδα μπορεί επίσης να χρησιμοποιηθεί σε χειροκίνητη λειτουργία (βλ. Εικόνα L).

Στη χειροκίνητη λειτουργία, μπορεί να γίνει αναρρόφηση μέσων μέχρι ύψους 25 mm.

Προειδοποίηση ηλεκτρικής τάσης

Μην αγγίζετε το βύσμα δικτύου με βρεγμένα ή υγρά χέρια.

ΣΗΜΕΙΩΣΗ

Η ξηρή λειτουργία μπορεί να προκαλέσει βλάβη στη μονάδα. Απενεργοποιήστε τη συσκευή πριν στεγνώσει.

• Κατά την αφαίρεση του καλωδίου τροφοδοσίας από την πρίζα, κρατήστε το από το βύσμα.
• Εάν είναι απαραίτητο, τραβήξτε τη συσκευή έξω χρησιμοποιώντας το νάιλον καλώδιο.
• Κλειδώστε τον διακόπτη πλωτήρα (4) στην ακόλουθη θέση: (βλέπε Σχ. L)

Όταν ο πλωτηροδιακόπτης βρίσκεται σε αυτή τη θέση, η μονάδα είναι μόνιμα ενεργοποιημένη. Εάν η στάθμη του νερού είναι πολύ χαμηλή, διακόψτε χειροκίνητα την τροφοδοσία της αντλίας για κάποιο χρονικό διάστημα και χρησιμοποιήστε την αντλία για όχι περισσότερο από 2 λεπτά για να αποφύγετε την υπερθέρμανση της αντλίας. Εάν η αντλία υπερθερμανθεί

είναι αναμμένη, περιμένετε 15 λεπτά για να κρυώσει ο κινητήρας πριν τον χρησιμοποιήσετε.

• Χαμηλώστε τη μονάδα στο νερό με ελαφρά κλίση για να μπορέσει να διαφύγει ο αέρας που έχει απομείνει και, στη συνέχεια, ισιώστε την.
• Βεβαιωθείτε ότι η θέση του διακόπτη πλωτήρα (4) δεν έχει αλλάξει.
• Συνδέστε το φις δικτύου σε μια πρίζα δικτύου με κατάλληλη ασφάλεια. Η συσκευή θα ενεργοποιηθεί.

Επίβλεψη της διαδικασίας άντλησης.

- Όταν η συσκευή αρχίσει να αναρροφά αέρα, αποσυνδέστε το καλώδιο ρεύματος από την πρίζα κρατώντας το φις.

Πληροφορίες

Εάν η μονάδα απενεργοποιηθεί ξανά μετά από σύντομο χρονικό διάστημα λειτουργίας, μπορεί να έχει χαλαρώσει ο διακόπτης πλωτήρα. Τοποθετήστε ξανά τον διακόπτη πλωτήρα όπως φαίνεται στην εικόνα.

ΑΠΟΚΛΕΙΣΤΙΚΟ

Προειδοποίηση ηλεκτρικής τάσης

Μην αγγίζετε το βύσμα δικτύου με βρεγμένα ή υγρά χέρια.

• Κατά την αφαίρεση του καλωδίου τροφοδοσίας από την πρίζα, κρατήστε το από το φις.
• Εάν είναι απαραίτητο, τραβήξτε τη συσκευή έξω χρησιμοποιώντας το νάιλον καλώδιο.

ΠΙΝΑΚΑΣ ΣΦΑΛΜΑΤΩΝ

Η συσκευή δεν ξεκινάει	Ελέγξτε τη σύνδεση της παροχής ρεύματος.- Ελέγξτε το καλώδιο τροφοδοσίας και το φις δικτύου για τυχόν ζημιές.- Ελέγξτε τη στερέωση στο χώρο εργασίας.- Ελέγξτε ότι ο πλωτηροδιακόπτης βρίσκεται πάνω από τη θέση αυτόματης ενεργοποίησης.- Η συσκευή μπορεί να έχει υπερθερμανθεί και να έχει ενεργοποιηθεί το κύκλωμα προστασίας.θερμότητα. Σε αυτή την περίπτωση, περιμένετε περίπου 15 λεπτά πριν επανεκκινήστε τη συσκευή.Εάν η συσκευή δεν ξεκινήσει, να ελέγξετε την ηλεκτρική εγκατάσταση από εξειδικευμένη εταιρεία.- Η θερμοκρασία του νερού υπερβαίνει τους 35°C καιενεργοποιείται το κύκλωμα θερμικής προστασίας.- Ελέγξτε ότι το άνοιγμα εισαγωγής αέρα (5), η πτερωτή, ο μειωτήρας (7) ή/και ο σωλήνας ή ο σωλήνας είναι απαλλαγμένος από ξένα σώματα.
Η μονάδα λειτουργεί, αλλά δεν αντλεί νερό	- Ελέγξτε ότι δεν παραμένει αέρας στο εσωτερικό της συσκευής. Για να το κάνετε αυτό, χαμηλώστε τη συσκευή στο νερό υπό ελαφρά κλίση και περιμένετε μέχρι να διαφύγει όλος ο αέρας.- Ελέγξτε ότι έχει επιτευχθεί η ελάχιστη στάθμη νερού, βλέπε τεχνικά στοιχεία. Η μονάδα απαιτεί μια ελάχιστη στάθμη νερού για να ξεκινήσει η άντληση.- Ελέγξτε ότι οι εύκαμπτοι σωλήνες δεν είναι φραγμένοι και ότι το νερό δεν περιέχει αιωρούμενα στερεά σωματιδίων μεγέθους πάνω από 35 mm, τα οποία θα μπορούσαν να φράξουν τη συσκευή.- Ελέγξτε ότι η διάμετρος του χρησιμοποιούμενου σωλήνα δεν είναι πολύ μικρή.- Ελέγξτε ότι το καλώδιο δεν έχει στραβώσει ή μπλοκαριστεί. Αφαιρέστε τις στροφές ή/και τα μπλοκαρίσματα.- Ελέγξτε ότι ο μειωτήρας (7) ή/και ο αγκώνας (8) δεν έχουν μπλοκάρει.
Η συσκευή δεν απενεργοποιείται αυτόματα	Το κατέβασμα του διακόπτη πλωτήρα είναι δύσκολο.Ελέγξτε αν ο διακόπτης πλωτήρα μπορεί να κινούνται ελεύθερα.Απομακρύνετε τυχόν εμπλοκές ή εξασφαλίστε επαρκή ελευθερία κίνησης.διακόπτη πλωτήρα.
Η συσκευή απενεργοποιείται μετά από σύντομο χρονικό διάστημα λειτουργίας	- Ελέγξτε ότι η θερμοκρασία του νερού δεν είναι πολύ υψηλή. Η συσκευή μπορεί να έχει υπερθέρμανση λόγω υπερβολικής θερμοκρασίας του νερού και το κύκλωμα ενεργοποιήθηκε θερμική προστασία.- Ελέγξτε τη σύνδεση της παροχής ρεύματος.- Ελέγξτε το καλώδιο τροφοδοσίας και το φις δικτύου για τυχόν ζημιές.- Ελέγξτε τη στερέωση επί τόπου.- Ελέγξτε ότι οι εύκαμπτοι σωλήνες δεν είναι φραγμένοι και ότι το νερό δεν περιέχει αιωρούμενα στερεά σωματιδίων μενέθους πάνω από 35 mm, τα οποία θα μπορούσαν να φράξουν τη συσκευή. Η συσκευή μπορεί να έχει υπερθερμανθεί από

λόγω απόφραξης και ενεργοποιήθηκε το κύκλωμα θερμικής προστασίας.

Ανεπαρκής ή φθίνουσα ικανότητα μεταφοράς

- Ελέγξτε ότι οι εύκαμπτοι σωλήνες δεν είναι φραγμένοι και ότι το νερό δεν περιέχει αιωρούμενα στερεά με μέγεθος σωματιδίων μεγαλύτερο από 35 mm που θα μπορούσαν να φράξουν τη μονάδα.- Ελέγξτε τη διάμετρο του σωλήνα και το ύψος της αντλίας. ’Ενα πολύ μεγάλο ύψος αντλίας, σε συνδυασμό με μικρή διάμετρο σωλήνα, μπορεί να οδηγήσει σε μειωμένη ικανότητα άντλησης.- Ελέγξτε ότι το καλώδιο δεν έχει στραβώσει ή μπλοκαριστεί. Αφαιρέστε τις στροφές ή/και τα μπλοκαρίσματα.

ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ

Δεν υπάρχουν εξαρτήματα στο εσωτερικό της μονάδας που απαιτούν συντήρηση ή λίπανση από τον χρήστη.

• Καθαρίστε τη συσκευή με ένα μαλακό, υγρό πανί χωρίς χνούδια. Προστατεύετε τα ηλεκτρικά εξαρτήματα από την υγρασία. Μην χρησιμοποιείτε επιθετικά καθαριστικά μέσα, όπως στρέι, διαλύτες, καθαριστικά με βάση την αλκοόλη ή λειαντικά για να βρέξετε το πανί.
• Αφαιρέστε το κάλυμμα στο κάτω μέρος της αντλίας για να αποκτήσετε πρόσβαση στο άνοιγμα εισαγωγής αέρα (5) (βλέπε Σχ. Μ).
• Ξεπλύνετε τον μειωτήρα (7) και τις άλλες συνδέσεις με καθαρό νερό (βλέπε Σχ. Ν).
• Καθαρίστε την κάτω πλευρά της αντλίας και την πτερωτή με έναν πίδακα νερού.
• Επανατοποθετήστε το κάλυμμα στη μονάδα.

TEXNIKA ΣΤΟΙΧΕΙΑ

Υποβρύχια αντλία για βρώμικο νερό
Παράμετρος	Αξία	Αξία
Μοντέλο	04-735	04-736
Τάση τροφοδοσίας	230V AC	230V AC
Συχνότητα τροφοδοσίας	50Hz	50Hz
Όνομαστική ισχύς	900W	1100W
Μέγιστο βάθος εργασίας	7m	7m
Μέγιστο ύψος νερού	9 m	9,5 m
Κατηγορία προστασίας	I	I
Βαθμός προστασίας	IPX8	IPX8
Ελάχιστη βύθιση	11.5cm	11.5cm
Διαστάσεις (WxLxH)	17,5 x 15,8 x 36,5 cm	17,5 x 15,8 x 36,5 cm
Διάμετρος σύνδεσης σωλήνα νερού	1" 1 1⁄2"	1" 1 1⁄2"
Βάθος νερού που ενεργοποιεί την αντλία	50cm	50cm
Μέγιστη στάθμη νερού μετά την αναρρόφηση	3.5cm	3.5cm
Μέγιστη διάμετρος των ρύπων	25mm	25mm
Μέγιστη χωρητικότητα	17000 l/h	18000 l/h
Μέγιστη θερμοκρασία νερού	35°C	35°C
Μάζα	5,9 kg	6,1 kg
Έτος παραγωγής	2023	2023

ΠΡΟΣΤΑΣΓΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ

Τα ηλεκτροκίνητα προϊόντα δεν πρέπει να απορρίπτονται μαζί με τα οικιακά απορρίμματα, αλλά πρέπει να μεταφέρονται στις κατάλληλες εγκαταστάσεις για απόρριψη. Επικοινωνήστε με τον ανππρόσωπο του προϊόντοσσας ή την τοπική αρχή για πληραφορίες σχεπικά με τη δίαθεση. Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλσμού περιέχουν περιβαλλοντικά αδρανεις ουσίες. Ο εξοπλισμός που δεν ανακυκλώνετα αποτελεί πιθανό κίνδυνο για το περιβάλλον και την ανθρώπινη υγεία.

Li-Ion

Οι επαναφορτιζόμενες μπαταρίες / συσσωρευτές δεν πρέπει να απορρίπτονται στα οικιακά απορρίμματα, όύτε να ρίχνονται στη φωτιά ή στο νερό. η κατεστραμμένε ή χρησιμοποιημένες μπαταρίες πρέπει να ανακικλώνον τακάλληλα σύμφωνα με την ισχύουσα οδηγία για τη διάθεση μπαταριών και συσσωρευτών.

"Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa με έδρα στη Βαρσοβία, ul. Pograniczna 2/4 (στο εξής: "Grupa Topex") ενημερώνει ότι όλα τα πνευματικά δικαιώματα επί του περιεχομένου του παρόντος εγχειρίδου (στο εξής: "Εγχειρίδιο"), συμπεριλαμβανομένων, μεταξύ άλλων. το κείμενο, τις φωτογραφίες, τα διαγράμματα, τα σχέδια, καθώς και τη σύνθεση του, ανήκουν αποκλειστικά στην Grupa Topex και υπόκεινται σε νομική προστασία σύμφωνα με τον νόμο της 4ης Φεβρουαρίου 1994 περί πνευματικής ιδιοκτησίας και συγγενικών δικαιωμάτων (ΦΕΚ 2006 αριθ. 90 Poz. 631, όπως τροποποιήθηκε). Η αντιγραφή, επεξεργασία, δημοσίωση, τροποποίηση για εμπορικούς σκοπταύς ολόκληρου του εγχειρίδιου και των επιμέρους στοιχείων του, χωρίς τη γραπτή συγκατάθεση της Grupa Topex, απαγορεύεται αυστηρά και μπορεί να επιφέρει αστικές και πονικές ευθύνες.

Δήλωση συμμόρφωσης ΕΕ

Kataσκευαστής: Sp.k., Pograniczna 2/4 02-285 Warszawa

Προϊόν: Υποβρύχια αντλία για βρώμικο νερό

Μοντέλο: 04-735; 04-736

Εμπορική ονομασία: NEO TOOLS

Σειριακός αριθμός: 00001 ÷ 99999

Η παρούσα δήλωση συμμόρφωσης εκδίδεται με αποκλειστική ευθύνη του κατασκευαστή.

Το προϊόν που περιγράφεται παραπάνω συμμορφώνεται με τα ακόλουθα έγγραφα:

Οδηγία χαμηλής τάσης 2014/35/ΕΕ

Οδηγία ηλεκτρομαγνητικής συμβατότητας 2014/30/ΕΕ

Οδηγία RoHS 2011/65/ΕΕ όπως τροποποιήθηκε από την οδηγία 2015/863/EE

Και πληροί τις απαιτήσεις των προτύπων:

EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A2:2019+

A14:2019+A15:2021-60335-2-41:2021+A11:2021-EN 62233:2008

EN IEC 55014-:2021- EN IEC 55014-2:2021- EN IEC 61000-3-

2:2019+A1:2021- EN 61000-3-3:2013+A1:2019+A2:2021

EN IEC 63000:2018

Η παρούσα δήλωση αφορά μόνο τα μηχανήματα όπως διατίθενται στην αγορά και δεν περιλαμβάνει εξαρτήματα

προστίθενται από τον τελικό χρήστη ή πραγματοποιούνται από αυτόν/αυτήν εκ των υστέρων.

Ονοματεπώνυμο και διεύθυνση του κατοίκου της ΕΕ που είναι εξουσιοδοτημένος να προετοιμάσει τον τεχνικό φάκελο:

Υπογράφεται εξ ονόματος:

Grupa Topex Sp. z o.o. Sp.k.

TOPEX GROUP Υπεύθυνος ποιότητας

Βαρσοβία, 2023-11-21

ES
