04735 - Vodné čerpadlo NEO tools - Bezplatný návod na obsluhu

Typ produktu	Ponorné čerpadlo na špinavú vodu
Model	04-735 (04735)
Značka	NEO tools
Rozmery (D x Š x V)	17,5 x 15,8 x 36,5 cm
Hmotnosť	5,9 kg
Napájanie	230 V AC, 50 Hz
Menovitý výkon	900 W
Maximálna pracovná hĺbka	7 m
Maximálna výška vody	9 m
Maximálna kapacita	17 000 l/h
Maximálny priemer nečistôt	25 mm
Maximálna teplota vody	35 °C
Stupeň ochrany	IPX8 (ponorné)
Trieda ochrany	I
Prípojka hadice	Vnútorný závit 1 ½" s redukciou (1" a 1 ½")
Plavákový spínač	Áno, nastaviteľný so zámkom
Ochrana proti prehriatiu	Áno, tepelný ochranný obvod
Hlavné použitie	Vypúšťanie pivníc, nádrží, odber vody zo studní
Údržba a čistenie	Čistiť vlhkou handričkou, vypláchnuť armatúry čistou vodou
Bezpečnosť	Nepoužívať na pitnú vodu, horľavé alebo korozívne kvapaliny
Obsah dodávky	Čerpadlo, koleno, redukcia, návod
Rok výroby	2023

Často kladené otázky - 04735 NEO tools

Aká je maximálna hĺbka ponorenia čerpadla?

Maximálna pracovná hĺbka je 7 metrov. Čerpadlo je úplne ponorné.

Môžem toto čerpadlo použiť na pitnú vodu?

Nie, zariadenie nie je určené na čerpanie pitnej vody. Je vhodné na čistú vodu a neagresívne odpadové vody.

Čo robiť, ak čerpadlo neštartuje?

Skontrolujte elektrické napájanie, stav kábla a zásuvky, polohu plavákového spínača (musí byť nad úrovňou spustenia) a či sa neaktivoval tepelný ochranný obvod (počkajte 15 minút). Uistite sa, že vstupný otvor vzduchu a hadice nie sú upchaté.

Ako vyčistiť čerpadlo?

Odpojte ho. Vonkajšok očistite mäkkou vlhkou handričkou. Odstráňte krycí panel, aby ste sa dostali k vstupnému otvoru vzduchu, a vypláchnite ho čistou vodou. Vypláchnite aj redukciu a armatúry. Nepoužívajte rozpúšťadlá ani abrazívne prostriedky.

Aký je maximálny priemer častíc, ktoré je možné čerpať?

Maximálny priemer pevných nečistôt je 25 mm. Väčšie častice by mohli upchať čerpadlo.

Môžem nechať čerpadlo bežať nepretržite?

Nie, zariadenie nie je určené na nepretržitú prevádzku (napríklad ako recirkulačné čerpadlo pre jazierka). Je určené na dočasné použitie.

Ako nastaviť plavákový spínač?

Plavákový spínač je možné nastaviť zasunutím jeho kábla do zámku na boku čerpadla. Uistite sa, že sa môže voľne pohybovať a nie je zablokovaný. Automaticky zapína a vypína čerpadlo podľa hladiny vody.

Čo robiť v prípade prehriatia čerpadla?

Čerpadlo je vybavené tepelným ochranným obvodom. V prípade prehriatia sa automaticky zastaví. Počkajte približne 15 minút, kým vychladne, potom zistite príčinu (príliš teplá voda, upchatie atď.). Ak problém pretrváva, kontaktujte popredajný servis.

Môžem použiť hadicu s priemerom menším ako 1"?

Áno, môžete použiť redukciu na prispôsobenie priemeru, ale môže to znížiť výkon a čerpaciu kapacitu. Maximálny priemer častíc musí byť úmerne znížený.

Čo robiť, ak čerpadlo beží, ale nečerpá vodu?

Skontrolujte, či v čerpadle nie je vzduch (nakloňte ho, aby ste ho vypustili), či je dosiahnutá minimálna hladina vody, či hadice nie sú prehnuté alebo upchaté a či redukcia alebo koleno nie sú upchaté.

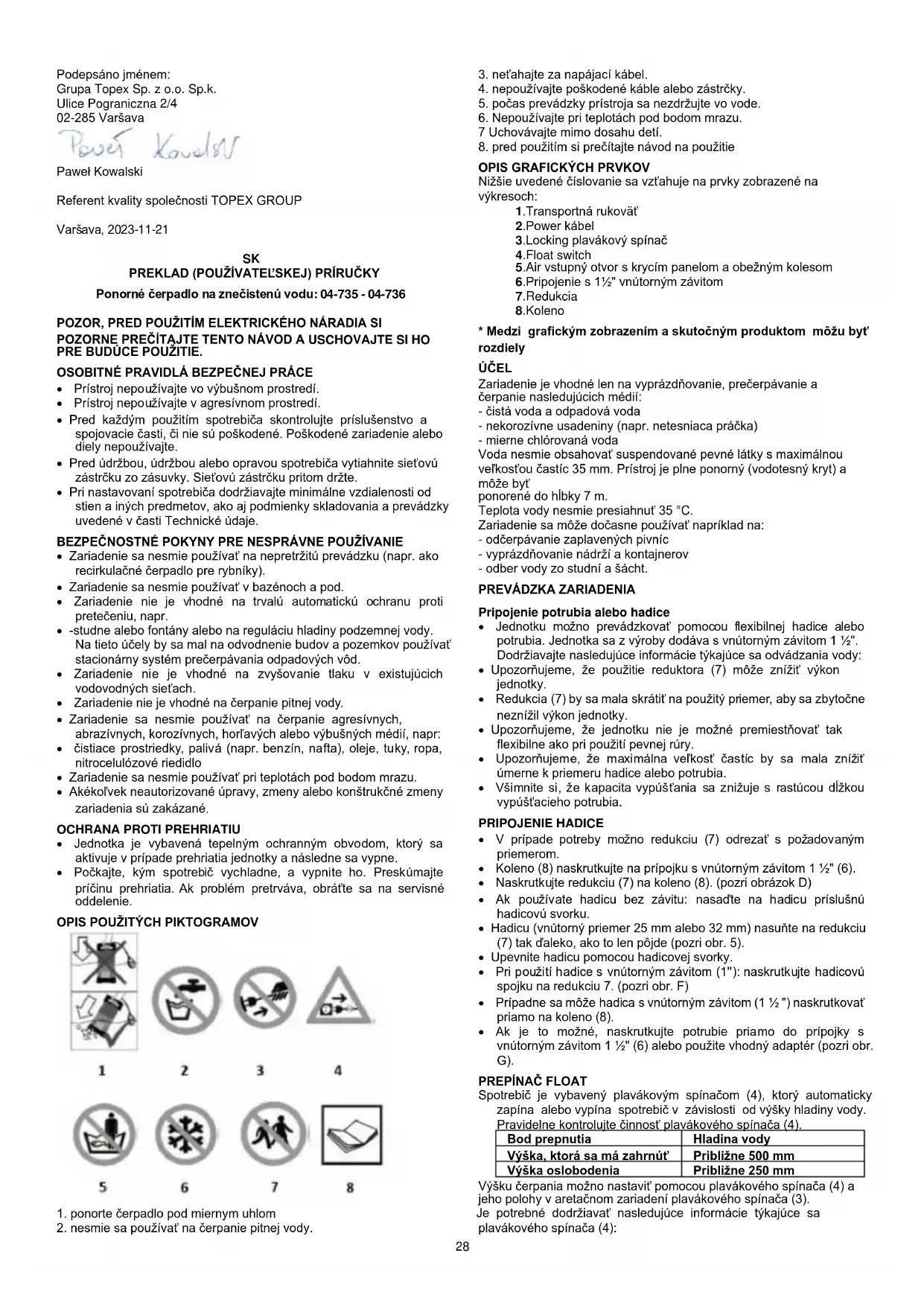

NÁVOD NA OBSLUHU 04735 NEO tools

• Prístroj nepoužívajte vo výbušnom prostredí.
• Prístroj nepoužívajte v agresívnom prostredí

- Pred každým použitím spotrebiča skontrolujte príslušenstvo a spojovacie časti, či nie sú poškodené. Poškodené zariadenie alebo diely nepoužívajte.

- Pri nastavovaní spotrebiča dodržiavajte minimálne vzdialenosti od stien a iných predmetov, ako aj podmienky skladovania a prevádzky uvedené v časti Technické údaje.

BEZPEČNOSTNÉ POKYNY PRE NESPRÁVNE POUŽÍVANIE

- Zariadenie sa nesmie používať na nepretržitú prevádzku (napr. ako recirkulačné čerpadlo pre rybníky).

- Zariadenie sa nesmie používať v bazénoch a pod.

- Zariadenie nie je vhodné na trvalú automatickú ochranu proti pretečeniu, napr.

- -studne alebo fontány alebo na reguláciu hladiny podzemnej vody. Na tieto účely by sa mal na odvodnenie budov a pozemkov používať stacionárny systém prečerpávania odpadových vôd.

- Zariadenie nie je vhodné na zvyšovanie tlaku v existujúcich vodovodných siet'ach.

- Zariadenie nie je vhodné na čerpanie pitnej vody.

- Zariadenie sa nesmie používať na čerpanie agresívnych, abrazívnych, korozívnych, horľavých alebo výbušných médií, napr:

- Zariadenie sa nesmie používať pri teplotách pod bodom mrazu.

- Akékol'vek neautorizované úpravy, zmeny alebo konštrukčné zmeny zariadenia sú zakázané.

OCHRANA PROTI PREHRIATIU

• Jednotka je vybavená tepelným ochranným obvodom, ktorý sa aktivuje v prípade prehriatia jednotky a následne sa vypne.
• Počkajte, kým spotrebič výchladne, a vypnite ho. Preskúmajte pričinu prehriatia. Ak problém pretrváva, obrátte sa na servisné oddelenie.

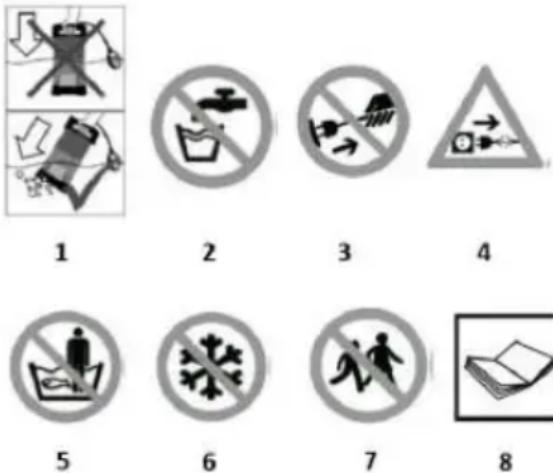

OPIS POUŽITÝCH PIKTOGRAMOV

1. ponorte čerpadlo pod miernym uhlom

2. nesmie sa používať na čerpanie pitnej vody.

3. net'ahajte za napájací kábel.

4. nepoužívajte poškodené káble alebo zástrčky.
5. počas prevádzky prístroja sa nezdržujte vo vode.
6. Nepoužívajte pri teplotách pod bodom mrazu.
   7 Uchovávajte mimo dosahu detí.
7. pred použitím si prečítajte návod na použitie

OPIS GRAFICKÝCH PRVKOV

Nižšie uvedené číslovanie sa vztahuje na prvky zobrazené na výkresoch:

1. Transportná rukovät
   2.Power kábel
2. Locking plavákový spínač
   4.Float switch
   5.Air vstupný otvor s krycím panelom a obežným kolesom
   6.Pripojenie s 1½" vnútorným závitom
   7.Redukcia
   8.Koleno

* Medzi grafickým zobrazením a skutočným produktom môžu byt' rozdiely

ÚČEL

Zariadenie je vhodné len na vyprázdňovanie, prečerpávanie a čerpanie nasledujúcich médií:

- nekorozívne usadeniny (napr. netesniaca práčka)

Voda nesmie obsahovat' suspendované pevné látky s maximálnou vel'kost'ou častíc 35 mm. Prístroj je plne ponorný (vodotesný kryt) a môže byt'

ponorené do híbky 7 m.

Teplota vody nesmie presiahnut' 35 °C.

Zariadenie sa môže dočasne používať napríklad na:

Pripojenie potrubia alebo hadice

• Jednotku možno prevádzkovat' pomocou flexibilnej hadice alebo potrubia. Jednotka sa z výroby dodáva s vnútorným závitom 1 ½". Dodržiavajte nasledujúce informácie týkajúce sa odvádzania vody:
• Upozorňujeme, že použitie reduktora (7) môže znížit' výkon jednotky.
• Redukcia (7) by sa mala skrátiť na použitý priemer, aby sa zbytočne neznížil výkon jednotky.
• Upozorňujeme, že jednotku nie je možné premiestňovať tak flexibilne ako pri použití pevnej rúry.
• Upozorňujeme, že maximálna veľkost častíc by sa mala znížit úmerne k priemeru hadice alebo potrubia.
• Všimnite si, že kapacita vypúštania sa znižuje s rastúcou dížkou vypúštacieho potrubia.

PRIPOJENIE HADICE

• V prípade potreby možno redukciu (7) odrezať s požadovaným priemerom.
• Koleno (8) naskrutkujte na prípojku s vnútorným závitom 1 12 " (6).
• Naskrutkujte redukciu (7) na koleno (8). (pozri obrázok D)
• Ak používate hadicu bez závitu: nasadte na hadicu príslušnú hadicovú svorku.
• Hadicu (vnútorný priemer 25 mm alebo 32 mm) nasuňte na redukciu (7) tak d'aleko, ako to len pôjde (pozri obr. 5).
• Upevnite hadicu pomocou hadicovej svorky.
• Pri použití hadice s vnútorným závitom (1"): naskrutkujte hadicovú spojku na redukciu 7. (pozri obr. F)
• Prípadne sa môže hadica s vnútorným závitom (1 ½") naskrutkovat priamo na koleno (8).
• Ak je to možné, naskrutkujte potrubie priamo do prípojky s vnútorným závitom 1 ½" (6) alebo použite vhodný adaptér (pozri obr. G).

PREPÍNAČ FLOAT

Spotrebič je vybavený plavákovým spínačom (4), ktorý automaticky zapína alebo vypína spotrebič v závislosti od výšky hladiny vody. Pravidelne kontrolujte činnosť plavákového spínača (4).

Bod prepnutia	Hladina vody
Výška, ktorá sa má zahrnút'	Približne 500 mm
Výška oslobodenia	Približne 250 mm

Je potrebné dodržiavat' nasledujúce informácie týkajúce sa plavákového spínača (4):

• Dbajte na to, aby mal plavákový spínač (4) vždy dostatočnú vôľu a nebol trvalo upevnený/aktivovaný. To môže zabránit' automatickému vypnutiu, čo môže spôsobit' chod jednotky na sucho. To by spôsobilo poškodenie čerpadla.
• Uistite sa, že sa plavákový spínač (4) môže vol'ne pohybovat' a jeho pohyb nie je obmedzený.
• Dodržiavajte dostatočnú vzdialenost' medzi plavákovým spínačom (4) a zámkom plavákového spínača (3), pretože to môže zabrániť automatickému vypnutiu a vyschnutiu prístroja.
• Uistite sa, že poloha plavákového spínača (4) je nastavená tak, aby neležal na dne nádrže. Mohlo by sa tak zabrániť automatickému vypnutiu, ktoré by spôsobilo chod zariadenia na sucho.
• V prípade potreby uzamknite plavákový spínač (4) v požadovanej polohe zatlačením kábla do zámku plavákového spínača (3) na boku čerpadla (pozri obr. H), keď sa plavákový spínač nachádza na určenej hladine vody, automaticky sa spustí alebo zastaví. (pozri obr. H)

UMIESTNENIE ZARIADENIA

• Pred zapnutím zariadenia dodržiavajte nasledujúce informácie týkajúce sa konfigurácie zariadenia:
• Plavákový spínač (4) sa musí voľne pohybovať. Otvor, do ktorého sa zariadenie spúšťa, nesmie nijako obmedzovať pohyblivost plavákového spínača (4).
• Nenechávajte zariadenie v prevádzke bez dozoru.
• Uistite sa, že je jednotka pevne umiestnená na zemi alebo bezpečne zavesená.
• Pri používaní prístroja vo vodných nádržiach s prirodzene bahnitým podložím umiestnite prístroj do nízkej výšky, napríklad na tehly.
• Skontrolujte, či je hadica alebo potrubie správne pripojené.
• Uistite sa, že napájací kábel (2) nie je zaťažený t’ahom a má dostatočnú vôľu.
• Uistite sa, že sieťové pripojenie zodpovedá špecifikáciám uvedeným v technických údajoch.
• Skontrolujte správny stav a dostatočnú ochranu elektrickej zásuvky.
• Zabráňte vniknutiu vlhkosti do sietovej zástrčky alebo zásuvky. Hrozí nebezpečenstvo úrazu elektrickým prúdom!

ZAPNUTIE ZARIADENIA

Nedotýkajte sa siet'ovej zástrčky mokrými alebo vlhkými rukami.

Pripojte siet'ovú zástrčku do siet'ovej zásuvky s vhodnou poistkou.

Zariadenie sa zapne, keď je plavákový spínač (4) nad nastavenou alebo maximálnou výškou zapnutia (pozri obr. K v polohe a).
Zariadenie sa vypne, keď plavákový spínač (4) dosiahne nastavenú alebo minimálnu výšku vypnutia (pozri obr. K v polohe b).

Informácie

Po vypnutí spotrebiča môže voda, ktorá zostala v potrubí, prúdiť späť cez spotrebič.

Manuálna prevádzka

Prístroj je možné používať aj v manuálnom režime (pozri obrázok L).

V manuálnom režime je možné odsávať médiá do výšky 25 mm.

Upozornenie na elektrické napätie

Nedotýkajte sa siet'ovej zástrčky mokrými alebo vlhkými rukami.

POZNÁMKA

Prevádzka na sucho môže spôsobit poškodenie jednotky. Pred vyschnutím spotrebič vypnite.

• Pri odpojovaní napájacieho kábla zo siet'ovej zásuvky ho držte za zástrčku.
  • V prípade potreby vytiahnite zariadenie pomocou nylonovej šnúry.
• Uzamknite plavákový spínač (4) v nasledujúcej polohe: (pozri obr. L)

Ked' je plavákový spínač nastavený do tejto polohy, jednotka je trvalo zapnutá. Ak je hladina vody príliš nízka, na určitý čas ručne vypnite napájanie čerpadla a čerpadlo nepoužívajte dlhšie ako 2 minúty, aby sa zabránilo prehriatiu čerpadla. Ak sa čerpadlo prehreje pred použitím počkajte 15 minút, kým motor vychladne.

Ak sa jednotka po krátkom čase prevádzky opäť vypne, je možné, že sa uvoľnil plavákový spínač. Znovu namontujte plavákový spínač tak, ako je znázornené na obrázku.

EXKLUZÍVNE

Upozornenie na elektrické napätie

Nedotýkajte sa sietovej zástrčky mokrými alebo vlhkými rukami.

• Pri odpojovaní napájacieho kábla zo sieťovej zásuvky ho držte za zástrčku.
  • V prípade potreby vytiahnite zariadenie pomocou nylonovej šnúry.

TABUL'KA CHÝB

Zariadenie sa nespustí	Skontrolujte pripojenie napájania.- Skontrolujte, či nie je poškodený napájací kábel a siet'ová zástrčka.- Skontrolujte upevnenie na pracovisku.- Skontrolujte, či je plavákový spínač nad polohou automatického zapnutia.- Zariadenie sa mohlo prehriat' a aktivoval sa ochranný obvod teplo. V takom prípade počkajte približne 15 minút, kým reštartujte zariadenie. Ak sa zariadenie nespustí, dat' skontrolovať elektrickú inštaláciu špecializovanej firme.- Teplota vody prekročí 35 °C a aktivuje sa tepelný ochranný obvod.- Skontrolujte, či je otvor na prívod vzduchu (5), obežné koleso, reduktor (7) a/alebo hadica alebo v potrubí sa nenachádzajú cudzie telesá.
Jednotka funguje, ale nečerpá vodu	- Skontrolujte, či vo vnútri spotrebiča nezostáva vzduch. Spotrebič spustite do vody pod miernym uhlom a počkajte, kým neunikne všetok vzduch.- Skontrolujte, či bola dosiahnutá minimálna hladina vody, pozri technické údaje. Zariadenie vyžaduje minimálnu hladinu vody na spustenie čerpania.- Skontrolujte, či nie sú hadice upchaté a či voda neobsahuje suspendované pevné častice vel'kosti častíc nad 35 mm, ktoré by mohli zariadenie upchat'.- Skontrolujte, či priemer použitej hadice nie je príliš malý.- Skontrolujte, či kábel nie je prehnutý alebo zablokovaný. Odstránte zalomenie a/alebo zablokovanie.- Skontrolujte, či reduktor (7) a/alebo koleno (8) nie sú zablokované.
Zariadenie sa automaticky nevypína	Spustenie plavákového spínača je t'ažké. Skontrolujte, či je možné plavákový spínač voľne sa pohybovať. Odstránte všetky prekážky alebo zabezpečte dostatočnú vol'nosť pohybu plavákový spínač.
Zariadenie sa po krátkej dobe prevádzky vypne	- Skontrolujte, či teplota vody nie je príliš vysoká. Spotrebič sa moholprehriatie v dôsledku nadmernej teploty vody a obvod bol aktivovaný tepelná ochrana.- Skontrolujte pripojenie napájania.- Skontrolujte, či nie je poškodený napájací kábel a siet'ová zástrčka.- Skontrolujte upevnenie na mleste.- Skontrolujte, či nie sú hadice upchaté a či voda neobsahuje suspendované pevné častice veľkosti častíc nad 35 mm, ktoré by mohli zariadenie upchat'.Zariadenie sa mohlo prehrievat' z dôvodu upchatia a aktivoval sa tepelný ochranný obvod.
Nedostatočná alebo klesajúca prenosová kapacita	- Skontrolujte, či nie sú hadice upchaté a či voda neobsahuje suspendované častice s veľkost'ou častíc viac ako 35 mm, ktoré by mohli zariadenie upchat'.- Skontrolujte priemer hadice a výšku čerpadla. Príliš vysoká výška čerpadla v kombinácii s malým priemerom hadice môže mat' za následok zniženie čerpacieho výkonu.- Skontrolujte, či kábel nie je prehnutý alebo zablokovaný. Odstráňte zalomenie a/alebo zablokovanie.

ČISTENIE A ÚDRŽBA

Vo vnútri jednotky nie sú žiadne časti, ktoré by používatel' musel udržiavat' alebo mazať.

• Spotrebič čistite mäkkou, vlhkou handričkou, ktorá nepúšťa vlákna. Chránte elektrické komponenty pred vlhkosťou. Na čistenie nepoužívajte agresívne čistiace prostriedky, ako sú spreje, rozpúšťadlá, čistiace prostriedky na báze alkoholu alebo abrazívne prostriedky, ktoré by navlhčili handričku.
• Odstráňte krycí panel v spodnej časti čerpadla, aby ste získali prístup k otvoru na prívod vzduchu (5) (pozri obr. M).
• Prepláchnite reduktor (7) a ostatné prípojky čistou vodou (pozri obr. N).
• Spodnú časť čerpadla a obežné koleso vyčistite prúdom vody.
• Znovu pripevnite krycí panel k jednotke.

TECHNICKÉ ÚDAJE

Ponorné čerpadlo na znečistenú vodu
Parameter	Hodnota	Hodnota
Model	04-735	04-736
Napájacie napätie	230 V AC	230 V AC
Frekvencia dodávky	50 Hz	50 Hz
Menovitý výkon	900W	1100W
Maximálna pracovná hÍbka	7m	7m
Maximálny prietok vody	9 m	9,5 m
Trieda ochrany	I	I
Stupeň ochrany	IPX8	IPX8
Minimálne ponorenie	11,5 cm	11,5 cm
Rozmery (ŠxDxV)	17,5 x 15,8 x 36,5 cm	17,5 x 15,8 x 36,5 cm
Priemer pripojenia vodnej hadice	1" 1 1⁄2"	1" 1 1⁄2"
HÍbka vody aktivujúca čerpadlo	50 cm	50 cm
Maximálna hladina vody po nasatí	3,5 cm	3,5 cm
Maximálny priemer kontaminantov	25 mm	25 mm
Maximálna kapacita	17000 l/h	18000 l/h
Maximálna teplota vody	35°C	35°C

Hmotnosť	5,9 kg	6,1 kg
Rok výroby	2023	2023

OCHRANA ŽIVOTNÉHO PROSTREDIA

	Elektricky poháňané výrobky by sa nemali likvidovat’ spolu s domový odpadom, ale mali by sa odovzdať do príslušných zariadení na likvid Informácie o likvidácii vám poskytne predajca výrobku alebo miestný úrad. Odpad z elektrických a elektronických zariadení obsahuje ekologicky inertné látky. Zariadenia, ktoré nie sú recyklované, predst potenciálne riziko pre životné prostredie a l’udské zdravie.
	Nabljateľné batérie/akumulátory by sa nemali vyhadzovať do domov odpadu, ani do ohňa alebo do vody. Poškodené alebo použité batéri musia riadne recyklovať v súlade s platnou smernicou o likvidácii ba a akumulátorov.
Li-Ion

"Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa so sídlom vo Varšave, ul. Pograniczna 2/4 (dalej len "Grupa Topex") oznamuje, że všetky autorské práva k obsahu tejto príručky (dalej len "príručka"), vrátane, okrem iného. Jeho text, fotografie, schémy, nákresy, ako aj jeho kompozícia patria výlučne spoločnosti Grupa Topex a podliehajú právnej ochrane podľa zákona zo 4. februára 1994 o autorskom práve a súvisiacich právach (Zbierka zákonov 2006 č. 90 poz 631 v znení neskorších predpisov). Koprovanie, spracovávanie, zverejňovanie, upravovanie na komerčné účely celého manuálu a jeho jednotlivých prvkov bez písomného súhlasu spoločnosti Grupa Topex je prisne zakázané a môže mať za následok občianskoprávnu a trestnoprávnu zodpovednosť.

Vyhlásenie o zhode EÚ

Obchodný názov: NEO TOOLS

Toto vyhlásenie o zhode sa vydáva na výhradnú zodpovednosť výrobcu. Opísaný výrobok je v súlade s týmito dokumentmi:

Smernica o nízkom napāti 2014/35/EÚ

Smernica 2014/30/EÚ o elektromagnetickej kompatibilite

A spíňa požiadavky noriem:

EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A2:2019+

A14:2019+A15:2021; 60335-2-41:2021+A11:2021; EN 62233:2008

EN IEC 55014-2021; EN IEC 55014-2:2021; EN IEC 61000-3-

2:2019+A1:2021; EN 61000-3-3:2013+A1:2019+A2:2021

EN IEC 63000:2018

Toto vyhlásenie sa vzt'ahuje len na strojové zariadenie v podobe, v akej bolo uvedené na trh, a nezahřna komponenty pridá koncový používatel' alebo ho vykoná dodatočne.

Meno a adresa osoby so sídlom v EÚ, ktorá je oprávnená vypracovať technickú dokumentáciu:

Podpísané v mene:

Grupa Topex Sp. z o.o. Sp.k.

Pracovník pre kvalitu spoločnosti TOPEX GROUP

Varšava, 2023-11-21
