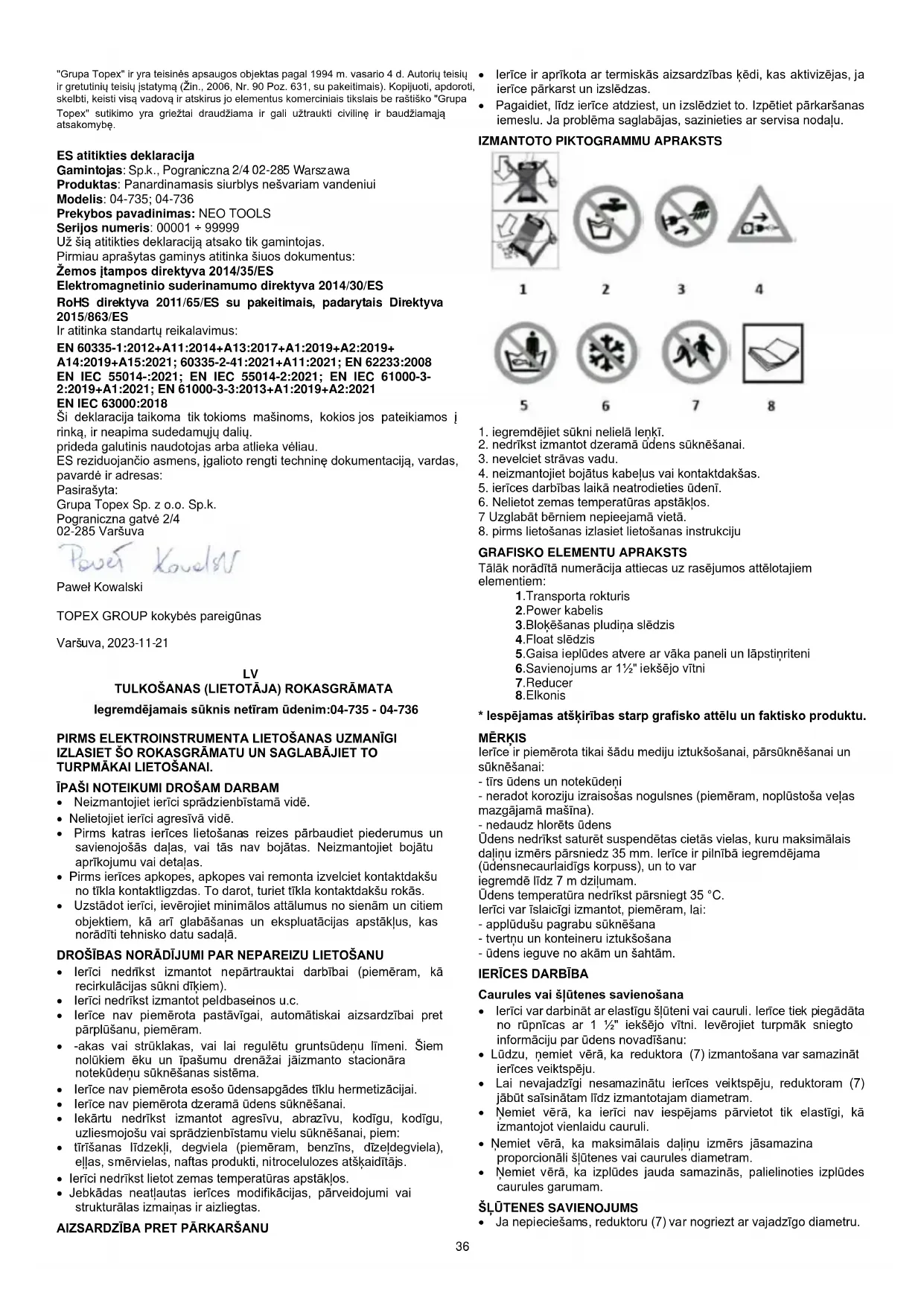

LIETOŠANAS INSTRUKCIJA 04735 NEO tools

Iegremdējamais sūknis netīram ūdenim:04-735 - 04-736

• Neizmantojiet ierīci sprādzienbīstamā vidē.

• Nelietojiet ierīci agresīvā vidē.

• Pirms katras ierīces lietošanas reizes pārbaudiet piederumus un savienojošās daļas, vai tās nav bojātas. Neizmantojiet bojātu aprīkojumu vai detaļas.

• Pirms ierīces apkopes, apkopes vai remonta izvelciet kontaktdakšu no tīkla kontaktligzdas. To darot, turiet tīkla kontaktdakšu rokās.

• Uzstādot ierīci, ievērojiet minimālos attālumus no sienām un citiem objektiem, kā arī glabāšanas un ekspluatācijas apstākļus, kas norādīti tehnisko datu sadaļā. DROŠĪBAS NORĀDĪJUMI PAR NEPAREIZU LIETOŠANU

• Ierīci nedrīkst izmantot nepārtrauktai darbībai (piemēram, kā recirkulācijas sūkni dīķiem).

• Ierīci nedrīkst izmantot peldbaseinos u.c.

• Ierīce nav piemērota pastāvīgai, automātiskai aizsardzībai pret pārplūšanu, piemēram.

• -akas vai strūklakas, vai lai regulētu gruntsūdeņu līmeni. Šiem nolūkiem ēku un īpašumu drenāžai jāizmanto stacionāra notekūdeņu sūknēšanas sistēma.

• Ierīce nav piemērota esošo ūdensapgādes tīklu hermetizācijai.

• Ierīce nav piemērota dzeramā ūdens sūknēšanai.

• Iekārtu nedrīkst izmantot agresīvu, abrazīvu, kodīgu, kodīgu, uzliesmojošu vai sprādzienbīstamu vielu sūknēšanai, piem:

• tīrīšanas līdzekļi, degviela (piemēram, benzīns, dīzeļdegviela), eļļas, smērvielas, naftas produkti, nitrocelulozes atšķaidītājs.

• Ierīci nedrīkst lietot zemas temperatūras apstākļos.

• Jebkādas neatļautas ierīces modifikācijas, pārveidojumi vai strukturālas izmaiņas ir aizliegtas.

AIZSARDZĪBA PRET PĀRKARŠANU

• Ierīce ir aprīkota ar termiskās aizsardzības ķēdi, kas aktivizējas, ja ierīce pārkarst un izslēdzas.

• Pagaidiet, līdz ierīce atdziest, un izslēdziet to. Izpētiet pārkaršanas iemeslu. Ja problēma saglabājas, sazinieties ar servisa nodaļu.

IZMANTOTO PIKTOGRAMMU APRAKSTS

1. iegremdējiet sūkni nelielā leņķī.

2. nedrīkst izmantot dzeramā ūdens sūknēšanai.

5. ierīces darbības laikā neatrodieties ūdenī.

6. Nelietot zemas temperatūras apstākļos.

7 Uzglabāt bērniem nepieejamā vietā.

Tālāk norādītā numerācija attiecas uz rasējumos attēlotajiem elementiem: 1.Transporta rokturis 2.Power kabelis 3.Bloķēšanas pludiņa slēdzis 4.Float slēdzis 5.Gaisa ieplūdes atvere ar vāka paneli un lāpstiņriteni 6.Savienojums ar 1½" iekšējo vītni 7.Reducer 8.Elkonis

• Iespējamas atšķirības starp grafisko attēlu un faktisko produktu.

Ierīce ir piemērota tikai šādu mediju iztukšošanai, pārsūknēšanai un sūknēšanai: - tīrs ūdens un notekūdeņi - neradot koroziju izraisošas nogulsnes (piemēram, noplūstoša veļas mazgājamā mašīna). - nedaudz hlorēts ūdens Ūdens nedrīkst saturēt suspendētas cietās vielas, kuru maksimālais daļiņu izmērs pārsniedz 35 mm. Ierīce ir pilnībā iegremdējama (ūdensnecaurlaidīgs korpuss), un to var iegremdē līdz 7 m dziļumam. Ūdens temperatūra nedrīkst pārsniegt 35 °C. Ierīci var īslaicīgi izmantot, piemēram, lai: - applūdušu pagrabu sūknēšana - tvertņu un konteineru iztukšošana - ūdens ieguve no akām un šahtām.

• Ierīci var darbināt ar elastīgu šļūteni vai cauruli. Ierīce tiek piegādāta no rūpnīcas ar 1 ½" iekšējo vītni. Ievērojiet turpmāk sniegto informāciju par ūdens novadīšanu:

• Lūdzu, ņemiet vērā, ka reduktora (7) izmantošana var samazināt ierīces veiktspēju.

• Lai nevajadzīgi nesamazinātu ierīces veiktspēju, reduktoram (7) jābūt saīsinātam līdz izmantotajam diametram.

• Ņemiet vērā, ka ierīci nav iespējams pārvietot tik elastīgi, kā izmantojot vienlaidu cauruli.

• Ņemiet vērā, ka maksimālais daļiņu izmērs jāsamazina proporcionāli šļūtenes vai caurules diametram.

• Ņemiet vērā, ka izplūdes jauda samazinās, palielinoties izplūdes caurules garumam. ŠĻŪTENES SAVIENOJUMS

• Ja nepieciešams, reduktoru (7) var nogriezt ar vajadzīgo diametru.37

• Uzskrūvējiet elkoni (8) uz savienojuma ar 1 ½" iekšējo vītni (6).

• Pieskrūvējiet reduktoru (7) pie elkoņa (8). (skatīt D attēlu)

• Ja izmantojat šļūteni bez vītnes: uz šļūtenes uzvelciet atbilstošu šļūtenes skavu.

• Uzstiepiet šļūteni (iekšējais diametrs 25 mm vai 32 mm) uz reduktora (7), cik tālu vien tas ir iespējams (sk. 5. att.).

• Piestipriniet šļūteni ar šļūtenes skavu.

• Ja izmantojat šļūteni ar iekšējo vītni (1''): uzskrūvējiet šļūtenes savienotāju uz reduktora 7. (skatīt F attēlu)

• Alternatīvi šļūteni ar iekšējo vītni (1 ½ ") var arī uzskrūvēt tieši uz elkoņa (8).

• Ja iespējams, ieskrūvējiet cauruli tieši 1 ½" iekšējās vītnes savienojumā (6) vai izmantojiet piemērotu adapteri (skat. G attēlu). PELDĒTĀJA PĀRSLĒDZĒJS Ierīce ir aprīkota ar pludiņslēdzi (4), kas automātiski ieslēdz vai izslēdz ierīci atkarībā no ūdens līmeņa. Regulāri pārbaudiet pludiņslēdža (4) darbību. Pārejas punkts Ūdens līmenis Iekļaujamais augstums Aptuveni 500 mm Atbrīvojuma summa Aptuveni 250 mm Sūknēšanas augstumu var regulēt, izmantojot pludiņslēdzi (4) un tā pozīciju pludiņslēdža fiksatorā (3). Attiecībā uz pludiņslēdzi (4) jāievēro šāda informācija:

• Pārliecinieties, ka pludiņslēdzim (4) vienmēr ir pietiekama brīvkustība un tas nav pastāvīgi fiksēts/aktivizēts. Tas var novērst automātisku izslēgšanos, izraisot iekārtas darbības pārtraukšanu. Tas var izraisīt sūkņa bojājumus.

• Pārliecinieties, ka pludiņslēdzis (4) var brīvi kustēties un tā kustība nav ierobežota.

• Ievērojiet pietiekamu attālumu starp pludiņslēdzi (4) un pludiņslēdža fiksatoru (3), jo tas var novērst ierīces automātisku izslēgšanos un izžūšanu.

• Pārliecinieties, ka pludiņslēdža (4) stāvoklis ir iestatīts tā, lai tas neatrastos uz tvertnes dibena. Tas var novērst automātisku izslēgšanos, kas var izraisīt iekārtas iztukšošanos.

• Ja nepieciešams, bloķējiet pludiņslēdzi (4) vēlamajā pozīcijā, iebīdot trosi pludiņslēdža fiksatorā (3) sūkņa sānos (skat. H att.H), kad pludiņslēdzis būs noteiktajā ūdens līmenī, tas automātiski ieslēgsies vai izslēgsies. (skatīt H att.)

• Pirms ierīces ieslēgšanas ievērojiet turpmāk norādīto informāciju par ierīces konfigurāciju:

• Pludiņslēdzim (4) jābūt brīvi kustīgam. Atvere, kurā ierīci nolaiž, nekādā veidā nedrīkst ierobežot pludiņslēdža (4) kustīgumu.

• Neatstājiet ierīci bez uzraudzības.

• Pārliecinieties, ka ierīce ir stingri novietota uz zemes vai droši piekārta.

• Lietojot ierīci ūdenstilpēs ar dabiski dubļainu grunti, novietojiet ierīci nelielā augstumā, piemēram, uz ķieģeļiem.

• Pārbaudiet, vai šļūtene vai caurule ir pareizi savienota.

• Pārliecinieties, ka strāvas kabelis (2) nav pakļauts stiepes slodzei un tam ir pietiekama vaļība.

• Pārliecinieties, ka elektrotīkla pieslēgums atbilst tehniskajos datos norādītajām specifikācijām.

• Pārbaudiet, vai strāvas kontaktligzda ir atbilstošā stāvoklī un pietiekami aizsargāta.

• Novērsiet mitruma iekļūšanu elektrotīkla kontaktdakšas vai kontaktligzdas iekšpusē. Pastāv elektriskās strāvas trieciena risks!

Nepieskarieties elektrotīkla kontaktdakšai ar slapjām vai mitrām rokām.

• Pieslēdziet tīkla kontaktdakšu tīkla rozetei ar piemērotu drošinātāju. ➢ Ierīce ieslēdzas, kad pludiņslēdzis (4) ir virs iestatītā vai maksimālā ieslēgšanas augstuma (skat. K att. a pozīcijā). ➢ Ierīce tiks izslēgta, kad pludiņslēdzis (4) sasniegs iestatīto vai minimālo izslēgšanas augstumu (skat. K att. b pozīcijā). Informācija Kad ierīce ir izslēgta, ūdens, kas palicis līnijā, var plūst atpakaļ caur ierīci. Manuāla darbība Ierīci var izmantot arī manuālajā režīmā (skatīt L attēlu). Manuālajā režīmā var sūknēt līdz 25 mm augstus medijus. Brīdinājums par elektrisko spriegumu Nepieskarieties elektrotīkla kontaktdakšai ar slapjām vai mitrām rokām. PIEZĪME Darbs sausā veidā var izraisīt ierīces bojājumus. Izslēdziet ierīci, pirms tā izžūst.

• Izņemot strāvas kabeli no tīkla kontaktligzdas, turiet to aiz kontaktdakšas.

• Ja nepieciešams, izvelciet ierīci, izmantojot neilona auklu.

• Nostipriniet pludiņslēdzi (4) šādā stāvoklī: (skat. L att.) Ja pludiņslēdzis ir iestatīts šajā pozīcijā, ierīce ir pastāvīgi ieslēgta. Ja ūdens līmenis ir pārāk zems, uz kādu laiku manuāli izslēdziet sūkņa barošanu un sūkni izmantojiet ne ilgāk kā 2 minūtes, lai novērstu sūkņa pārkaršanu. Ja sūknis pārkarst ir ieslēgts, pirms tā izmantošanas pagaidiet 15 minūtes, lai dzinējs atdzistu.

• Nogremdējiet ierīci ūdenī nelielā leņķī, lai atlikušais gaiss varētu izplūst, un pēc tam iztaisnojiet to.

• Pārliecinieties, ka pludiņslēdža (4) stāvoklis nav mainījies.

• Iespraudiet tīkla kontaktdakšu elektrotīkla kontaktligzdā ar piemērotu drošinātāju. Ierīce ieslēgsies. sūknēšanas procesa uzraudzība. Kad ierīce sāk iesūkt gaisu, atvienojiet strāvas vadu no tīkla kontaktligzdas, turot kontaktdakšu. Informācija Ja pēc neilga darbības laika ierīce atkal izslēdzas, iespējams, ir atslābis pludiņslēdzis. No jauna uzstādiet pludiņslēdzi, kā parādīts attēlā. EXCLUSIVE Brīdinājums par elektrisko spriegumu

• Nepieskarieties elektrotīkla kontaktdakšai ar slapjām vai mitrām rokām.

• Izņemot strāvas kabeli no tīkla kontaktligzdas, turiet to aiz kontaktdakšas.

• Ja nepieciešams, izvelciet ierīci, izmantojot neilona auklu.

Ierīce nesākas Pārbaudiet strāvas padeves savienojumu. - Pārbaudiet, vai strāvas kabelis un tīkla kontaktdakša nav bojāta. - Pārbaudiet stiprinājumu darba vietā. - Pārbaudiet, vai pludiņslēdzis ir virs automātiskās ieslēgšanas pozīcijas. - Iespējams, ierīce ir pārkarsusi un ir aktivizējusies aizsardzības ķēde. siltums. Šādā gadījumā pagaidiet apmēram 15 minūtes, pirms restartējiet ierīci. Ja ierīce netiek iedarbināta, elektroinstalācijas pārbaudi veiciet specializētā uzņēmumā. - Ūdens temperatūra pārsniedz 35°C, un tiek aktivizēta termiskās aizsardzības ķēde. - Pārbaudiet, vai gaisa ieplūdes atveres (5), lāpstiņriteņa, reduktora (7) un/vai šļūtenes vai caurulē nav svešķermeņu. Vienība darbojas, bet nesūknē ūdeni - Pārbaudiet, vai ierīces iekšpusē nepaliek gaiss. Lai to izdarītu, nolaidiet ierīci ūdenī nelielā leņķī un pagaidiet, līdz viss gaiss ir izplūdis. - Pārbaudiet, vai ir sasniegts minimālais ūdens līmenis, skatīt tehniskos datus. Lai sāktu sūknēšanu, ierīcei nepieciešams minimālais ūdens līmenis. - Pārbaudiet, vai šļūtenes nav aizsērējušas un vai ūdens nesatur suspendētas cietās daļiņas.38 virs 35 mm, kas varētu aizsērēt ierīci. - Pārbaudiet, vai izmantotās šļūtenes diametrs nav pārāk mazs. - Pārbaudiet, vai kabelis nav pārlocīts vai bloķēts. Noņemiet līkumus un/vai aizsprostojumus. - Pārbaudiet, vai reduktors (7) un/vai elkonis (8) nav aizsprostots. Ierīce neizslēdzas automātiski Pludiņslēdža nolaišana ir sarežģīta. Pārbaudiet, vai pludiņslēdzis var brīvi pārvietoties. Noņemiet visus šķēršļus vai nodrošiniet pietiekamu kustību brīvību. pludiņslēdzis. Ierīce izslēdzas pēc neilga darbības laika. - Pārbaudiet, vai ūdens temperatūra nav pārāk augsta. Ierīce var būt kļuvusi pārkarst pārmērīgas ūdens temperatūras dēļ, un ķēde tika aktivizēta. termiskā aizsardzība. - Pārbaudiet strāvas padeves savienojumu. - Pārbaudiet, vai strāvas kabelis un tīkla kontaktdakša nav bojāta. - Pārbaudiet fiksāciju uz vietas. - Pārbaudiet, vai šļūtenes nav aizsērējušas un vai ūdens nesatur suspendētas cietās daļiņas. virs 35 mm, kas varētu aizsērēt ierīci. Ierīce var būt pārkarsusi no aizsērēšanas dēļ un tika aktivizēta termiskās aizsardzības ķēde. Nepietiekama pārsūtīšanas jauda vai tās samazināšanās - Pārbaudiet, vai šļūtenes nav aizsērējušas un vai ūdenī nav suspendēto cieto daļiņu, kuru izmērs pārsniedz 35 mm un kuras varētu aizsērēt ierīci. - Pārbaudiet šļūtenes diametru un sūkņa augstumu. Pārāk liels sūkņa augstums kopā ar mazu šļūtenes diametru var samazināt sūknēšanas jaudu. - Pārbaudiet, vai kabelis nav sazarots vai bloķēts. Noņemiet līkumus un/vai aizsprostojumus.

Ierīces iekšpusē nav detaļu, kuras lietotājam būtu jāuztur vai jāeļļo.

• Notīriet ierīci ar mīkstu, mitru un bezplūksnu drānu. Aizsargājiet elektriskās detaļas no mitruma. Nelietojiet agresīvus tīrīšanas līdzekļus, piemēram, aerosolus, šķīdinātājus, tīrīšanas līdzekļus uz spirta bāzes vai abrazīvus līdzekļus, lai samitrinātu drānu.

• Noņemiet pārseguma paneli sūkņa apakšā, lai piekļūtu gaisa ieplūdes atverei (5) (skatīt M att.).

• Izskalojiet reduktoru (7) un citus savienojumus ar tīru ūdeni (skat. N attēlu).

• Notīriet sūkņa apakšējo daļu un lāpstiņriteni ar ūdens strūklu.

• No jauna piestipriniet pārsega paneli ierīcei. TEHNISKIE DATI Iegremdējamais sūknis netīram ūdenim Parametrs Vērtība Vērtība Modelis 04-735 04-736 Barošanas spriegums 230 V

SPRIEGUMS Piegādes biežums 50 Hz 50 Hz Nominālā jauda 900W 1100W Maksimālais darba dziļums

Maksimālais ūdens spiediens 9 m 9,5 m Aizsardzības klase

Aizsardzības pakāpe IPX8 IPX8 Minimālā iegremdēšana 11,5 cm 11,5 cm Izmēri (WxLxH) 17,5 x 15,8 x 36,5 cm 17,5 x 15,8 x 36,5 cm Ūdens šļūtenes savienojuma diametrs 1'' 1 ½'' 1'' 1 ½'' Ūdens dziļums, aktivizējot sūkni 50 cm 50 cm Maksimālais ūdens līmenis pēc iesūknēšanas 3,5 cm 3,5 cm Piesārņotāju maksimālais diametrs 25 mm 25 mm Maksimālā ietilpība 17000 l/h 18000 l/h Maksimālā ūdens temperatūra 35ºC 35ºC Masu 5,9 kg 6,1 kg Ražošanas gads

Ar elektroenerģiju darbināmus izstrādājumus nedrīkst izmest kopā ar sadzīves atkritumiem, bet tie jānogādā atbilstošās utilizācijas vietās. Lai iegūtu informāciju par utilizāciju, sazinieties ar sava izstrādājuma izplatītāju vai vietējo iestādi. Elektrisko un elektronisko iekārtu atkritumi satur videi nekaitīgas vielas. Aprīkojums, kas netiek pārstrādāts, rada potenciālu risku videi un cilvēku veselībai.

Uzlādējamās baterijas / akumulatorus nedrīkst izmest sadzīves atkritumos, kā arī tos nedrīkst mest ugunī vai ūdenī. Bojātas vai izlietotas baterijas ir pienācīgi jāpārstrādā saskaņā ar spēkā esošo direktīvu par bateriju un akumulatoru utilizāciju. "Grupa Topex Spółka z ierobežoną odpowiedzialnością" Spółka komandytowa ar juridisko adresi Varšavā, ul. Pograniczna 2/4 (turpmāk tekstā - "Grupa Topex") informē, ka visas autortiesības uz šīs rokasgrāmatas (turpmāk tekstā - "Rokasgrāmata") saturu, tostarp, cita starpā. tās tekstu, fotogrāfijām, diagrammām, zīmējumiem, kā arī tās sastāvu, pieder tikai grupai Grupa Topex un ir pakļautas tiesiskai aizsardzībai saskaņā ar 1994. gada 4. februāra Likumu par autortiesībām un blakustiesībām (OV 2006, Nr. 90 Poz. 631, ar grozījumiem). Visas Rokasgrāmatas un tās atsevišķu elementu kopēšana, apstrāde, publicēšana, pārveidošana komerciālos nolūkos bez Grupa Topex rakstiski izteiktas piekrišanas ir stingri aizliegta un var novest pie civiltiesiskās un kriminālatbildības. ES atbilstības deklarācija Ražotājs: Sp.k., Pograniczna 2/4 02-285 Warszawa Izstrādājums: Iegremdējamais sūknis netīram ūdenim Modelis: 04-735; 04-736 Tirdzniecības nosaukums: NEO TOOLS Sērijas numurs: 00001 ÷ 99999 Šī atbilstības deklarācija ir izdota uz ražotāja atbildību. Iepriekš aprakstītais izstrādājums atbilst šādiem dokumentiem: Zemsprieguma direktīva 2014/35/ES Elektromagnētiskās saderības direktīva 2014/30/ES RoHS Direktīva 2011/65/ES, kurā grozījumi izdarīti ar Direktīvu 2015/863/ES Un atbilst standartu prasībām: EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A2:2019+ A14:2019+A15:2021; 60335-2-41:2021+A11:2021; EN 62233:2008 EN IEC 55014-:2021; EN IEC 55014-2:2021; EN IEC 61000-3- 2:2019+A1:2021; EN 61000-3-3:2013+A1:2019+A2:2021 EN IEC 63000:2018 Šī deklarācija attiecas tikai uz tirgū laistajām mašīnām, un tā neattiecas uz sastāvdaļām. pievieno galalietotājs vai vēlāk veic pats lietotājs. Tās ES rezidējošās personas vārds, uzvārds un adrese, kura ir pilnvarota sagatavot tehnisko dokumentāciju: Parakstīts uzņēmuma vārdā: Grupa Topex Sp. z o.o. Sp.k. Pograniczna iela 2/4 02-285 Varšava Paweł Kowalski39

TOPEX GROUP kvalitātes speciālists Varšava, 2023-11-21
