Тип продукт	Потопяема помпа за мръсна вода
Модел	04-735 (04735)
Марка	NEO tools
Размери (Д x Ш x В)	17,5 x 15,8 x 36,5 cm
Тегло	5,9 kg
Захранване	230 V AC, 50 Hz
Номинална мощност	900 W
Максимална работна дълбочина	7 m
Максимална водна височина	9 m
Максимален дебит	17 000 l/h
Максимален диаметър на замърсителите	25 mm
Максимална температура на водата	35 °C
Степен на защита	IPX8 (потопяем)
Клас на защита	I
Връзка за маркуч	Вътрешна резба 1 ½" с редуктор (1" и 1 ½")
Поплавъчен превключвател	Да, регулируем с блокировка
Защита от прегряване	Да, термична защита
Основни приложения	Изпомпване на мазета, резервоари, вземане на вода от кладенци
Поддръжка и почистване	Почиствайте с влажна кърпа, изплакнете фитингите с чиста вода
Безопасност	Да не се използва за питейна вода, запалими или корозивни течности
Съдържание на доставката	Помпа, коляно, редуктор, инструкция
Година на производство	2023

Често задавани въпроси - 04735 NEO tools

Каква е максималната дълбочина на потапяне на помпата?

Максималната работна дълбочина е 7 метра. Помпата е напълно потопяема.

Мога ли да използвам тази помпа за питейна вода?

Не, уредът не е подходящ за изпомпване на питейна вода. Подходящ е за чиста вода и неагресивни отпадъчни води.

Какво да направя, ако помпата не стартира?

Проверете захранването, състоянието на кабела и щепсела, позицията на поплавъчния превключвател (трябва да е над нивото на задействане) и дали термичната защита не се е активирала (изчакайте 15 минути). Уверете се, че входният отвор за въздух и маркучите не са запушени.

Как да почистя помпата?

Изключете я от захранването. Почистете външната част с мека влажна кърпа. Отстранете капака, за да получите достъп до входния отвор за въздух, и го изплакнете с чиста вода. Изплакнете също редуктора и фитингите. Не използвайте разтворители или абразивни продукти.

Какъв е максималният диаметър на частиците, които могат да се изпомпват?

Максималният диаметър на твърдите замърсители е 25 mm. По-големи частици могат да запушат помпата.

Мога ли да оставя помпата да работи непрекъснато?

Не, уредът не е проектиран за непрекъсната работа (например като циркулационна помпа за езера). Предназначен е за временна употреба.

Как да настроя поплавъчния превключвател?

Поплавъчният превключвател може да се настрои чрез вкарване на кабела му в ключалката отстрани на помпата. Уверете се, че може да се движи свободно и не е блокиран. Той автоматично включва и изключва помпата според нивото на водата.

Какво да направя при прегряване на помпата?

Помпата е оборудвана с термична защита. При прегряване тя спира автоматично. Изчакайте около 15 минути да се охлади, след което потърсете причината (твърде гореща вода, запушване и др.). Ако проблемът продължава, свържете се с отдела за обслужване на клиенти.

Мога ли да използвам маркуч с диаметър по-малък от 1"?

Да, можете да използвате редуктор за адаптиране на диаметъра, но това може да намали производителността и помпения капацитет. Максималният диаметър на частиците трябва да бъде намален пропорционално.

Какво да направя, ако помпата работи, но не изпомпва вода?

Проверете дали в помпата няма въздух (наклонете я, за да го изпуснете), дали минималното ниво на водата е достигнато, дали маркучите не са прегънати или запушени, и дали редукторът или коляното не са задръстени.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ 04735 NEO tools

Потопяема помпа за мръсна вода: 04-735 - 04-736

• Не използвайте устройството във взривоопасна среда.
• Не използвайте устройството в агресивна атмосфера.
• Преди всяка употреба на уреда проверявайте аксесоарите и свързващите части за евентуални повреди. Не използвайте повредено оборудване или части.
• Извадете щепсела от електрическата мрежа преди да обслужвате, поддържате или ремонтирате уреда. При това дръжте щепсела за мрежата.
• Когато поставяте уреда, спазвайте минималните разстояния от стени и други предмети, както и условията за съхранение и работа, посочени в раздела "Технически данни".

ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ ПРИ НЕПРАВИЛНА УПОТРЕБА

• Устройството не трябва да се използва за непрекъсната работа (напр. като рециркулационна помпа за езера).
• Устройството не трябва да се използва в плувни басейни и др.
• Устройството не е подходящо за постоянна, автоматична защита от преливане, напр.
• -кладенци или фонтани или за регулиране на нивата на подпочвените води. За тези цели за отводняване на сгради и имоти трябва да се използва стационарна помпена система за отпадни води.
• Устройството не е подходящо за повишаване на налягането в съществуващи водоснабдителни мрежи.
• Устройството не е подходящо за изпомпване на питейна вода.
• Устройството не трябва да се използва за изпомпване на агресивни, абразивни, корозивни, запалими или експлозивни среди, напр:
• почистващи препарати, горива (напр. бензин, дизел), масла, греси, петрол, нитроцелулозен разредител
• Устройството не трябва да се използва при отрицателни температури.
• Забранени са всякакви неразрешени модификации, изменения или структурни промени на устройството.

• Устройството е оборудвано с верига за термична защита, която се активира, ако устройството прегрее и след това се изключи.
• Изчакайте уредът да изстине и го изключете. Изследвайте причината за прегряването. Ако проблемът продължава, свържете се със сервизната служба.

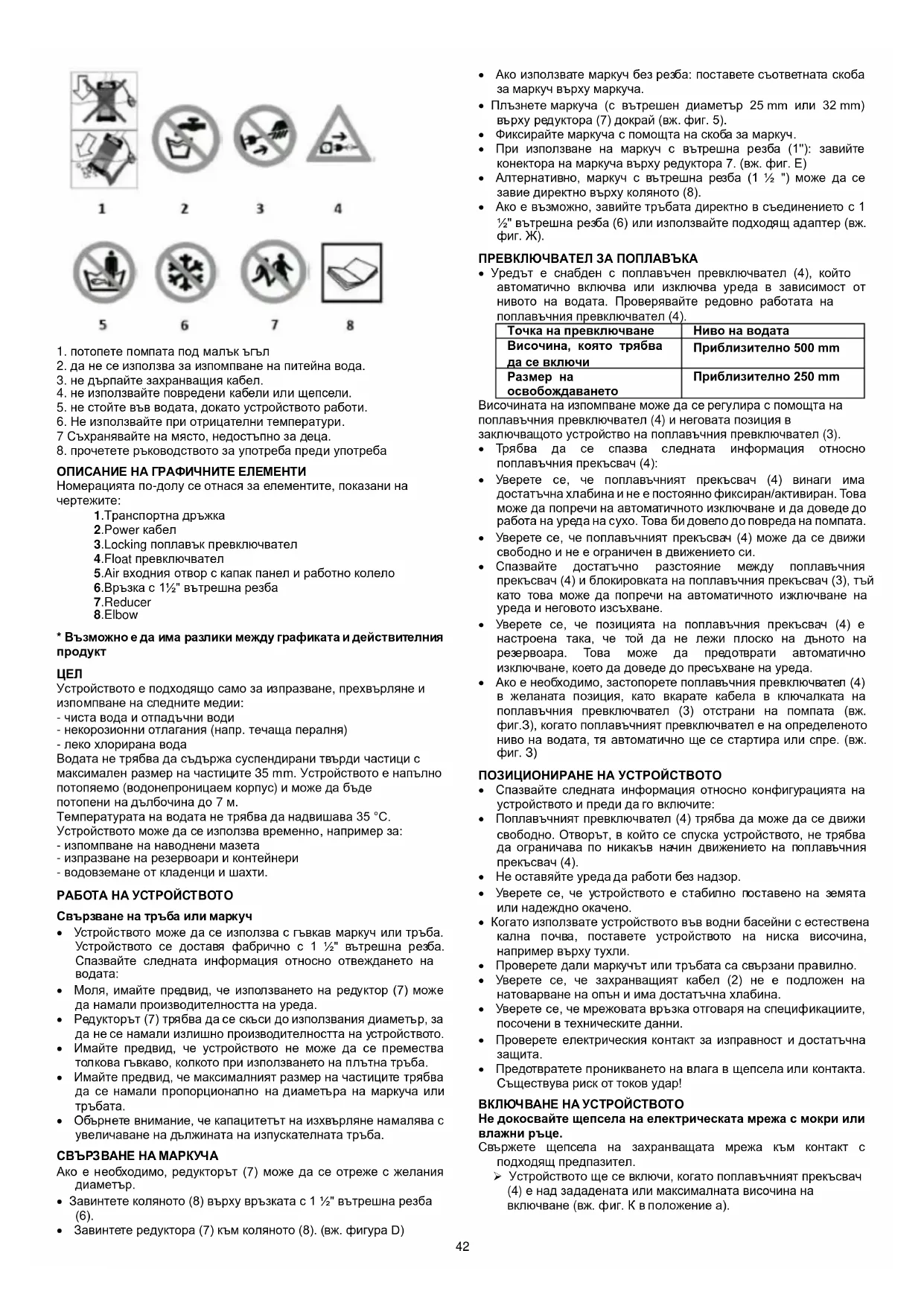

1. потопете помпата под малък ъъл
2. да не се използва за изпомпване на питейна вода.
3. не дърпайте захранващия кабел.
4. не използвайте повредени кабели или щепсели.
5. не стойте във водата, докато устройството работи.
6. Не използвайте при отрицателни температури.
   7 Съхранявайте на място, недостъпно за деца.
7. прочетете ръководството за употреба преди употреба

ОПИСАНИЕ НА ГРАФИЧНИТЕ ЕЛЕМЕНТИ

Номерацията по-долу се отнася за елементите, показани на чертежите:

1.Транспортна дръжка
2.Power кабел
3.Locking поплавък превключвател
4.Float превключвател
5.Air входния отвор с капак панел и работно колело
6.Връзка с 1½" вътрешна резба
7.Reducer
8.Elbow

* Възможно е да има разлики между графиката и действителния продукт

ЦЕЛ

Устройството е подходящо само за изпразване, прехвърляне и изпомпване на следните медии:

• чиста вода и отпадъчни води
• некорозионни отлагания (напр. течаща пералня)
• леко хлорирана вода

Водата не трябва да съдържа суспендирани твърди частици с максимален размер на частиците 35 mm. Устройството е напълно потопяемо (водонепроницаем корпус) и може да бъде потопени на дълбочина до 7 м.

Температурата на водата не трябва да надвишава 35 °C.

Устройството може да се използва временно, например за:

• изпомпване на наводнени мазета
• изпразване на резервоари и контейнери
• водовземане от кладенци и шахти.

РАБОТА НА УСТРОЙСТВОТО

Свързване на тръба или маркуч

• Устройството може да се използва с гъвкав маркуч или тръба. Устройството се доставя фабрично с 1 ½" вътрешна резба. Спазвайте следната информация относно отвеждането на водата:
• Моля, имайте предвид, че използването на редуктор (7) може да намали производителността на уреда.
• Редукторът (7) трябва да се скъси до използвания диаметър, за да не се намали излишно производителността на устройството.
• Имайте предвид, че устройството не може да се премества толкова гъвкаво, колкото при използването на плътна тръба.
• Имайте предвид, че максимальният размер на частиците трябва да се намали пропорционално на диаметъра на маркуча или тръбата.
• Обърнете внимание, че капацитетът на изхвърляне намалява с увеличаване на дължината на изпускателната тръба.

СВЪРЗВАНЕ НА МАРКУЧА

Ако е необходимо, редукторът (7) може да се отреже с желания диаметър.

- Завинтете коляното (8) върху връзката с 1 12 " вътрешна резба (6).

• Завинтете редуктора (7) към коляното (8). (вж. фигура D)

- Завинтете коляното (8) върху връзката с 1 12 " вътрешна резба (6). - Завинтете редуктора (7) към коляното (8). (вж. фигура D)

• Ако използвате маркуч без резба: поставете съответната скоба за маркуч върху маркуча.
• Плъзнете маркуча (с вътрешен диаметър 25 mm или 32 mm) върху редуктора (7) докрай (вж. фиг. 5).
  • Фиксирайте маркуча с помощта на скоба за маркуч.
• При използване на маркуч с вътрешна резба (1"): завийте конектора на маркуча върху редуктора 7. (вж. фигур. Е)
• Алтернативно, маркуч с вътрешна резба (1 ½ ") може да се завие директно върху коляното (8).
• Ако е възможно, завийте тръбата директно в съединението с 1 ^1/2 " вътрешна резба (6) или използвайте подходящ адаптер (вж. фиг. Ж).

- Уредът е снабден с поплавъчен превключвател (4), който автоматично включва или изключва уреда в зависимост от нивото на водата. Проверявайте редовно работата на поплавъчния превключвател (4).

Точка на превключване	Ниво на водата
Височина, която трябва да се включи	Приблизително 500 mm
Размер на освобождаването	Приблизително 250 mm

Височината на изпомпване може да се регулира с помощта на поплавъчния превключвател (4) и неговата позиция в заключващото устройство на поплавъчния превключвател (3).

• Трябва да се спазва следната информация относно поплавъчния прекъсвач (4):
• Уверете се, че поплавъчният прекъсвач (4) винаги има достатъчна хлабина и не е постоянно фиксиран/активиран. Това може да попречи на автоматичното изключване и да доведе до работа на уреда на сухо. Това би довело до повреда на помпата.
• Уверете се, че поплавъчният прекъсвач (4) може да се двжи свободно и не е ограничен в движението си.
• Спазвайте достатъчно разстояние между поплавъчния прекъсвач (4) и блокировката на поплавъчния прекъсвач (3), тъй като това може да попречи на автоматичното изключване на уреда и неговото изсъхване.
• Уверете се, че позицията на поплавъчния прекъсвач (4) е настроена така, че той да не лежи плоско на дъното на резервоара. Това може да предотврати автоматично изключване, което да доведе до пресъхване на уреда.
• Ако е необходимо, застопорете поплавъчния превключвател (4) в желаната позиция, като вкарате кабела в ключалката на поплавъчния превключвател (3) отстрани на помпата (вж. фигур.3), когато поплавъчният превключвател е на определеното ниво на водата, тя автоматично ще се стартира или спре. (вж. фигур. 3)

ПОЗИЦИОНИРАНЕ НА УСТРОЙСТВОТО

• Спазвайте следната информация относно конфигурацията на устройството и преди да го включите:
• Поплавъчният превключвател (4) трябва да може да се движи свободно. Отворът, в който се спуска устройството, не трябва да ограничава по никакъв начин движението на поплавъчния прекъсвач (4).
• Не оставяйте уреда да работи без надзор.
• Уверете се, че устройството е стабилно поставено на земята или надеждно окачено.
• Когато използвате устройството във водни басейни с естествена кална почва, поставете устройството на ниска височина, например върху тухли.
• Проверете дали маркучът или тръбата са свързани правилно.
• Уверете се, че захранващият кабел (2) не е подложен на натоварване на опън и има достатъчна хлабина.
• Уверете се, че мрежовата връзка отговаря на спецификациите, посочени в техническите данни.
• Проверете електрическия контакт за изправност и достатъчна защита.
• Предотвратете проникването на влага в щепсела или контакта. Съществува риск от токов удар!

ВКЛЮЧВАНЕ НА УСТРОЙСТВОТО

Не докосвайте щепсела на електрическата мрежа с мокри или влажни ръце.

Свържете щепсела на захранващата мрежа към контакт с подходящ предпазител.

Устройството ще се включи, когато поплавъчният прекъсвач (4) е над зададената или максимальната височина на включване (вж. фиг. К в положение а).

Устройството се изключва, когато поплавъчният прекъсвач (4) достигне зададената или минималната височина на изключване (вж. фиг. К в положение b).

Информация

Когато уредът е изключен, останалата в тръбата вода може да се върне обратно през уреда.

Ръчно управление

Устройството може да се използва и в ръчен режим (вж. Фигура L).

В ръчен режим могат да се засмукват медии с височина до 25 мм.

Не докосвайте щепсела на електрическата мрежа с мокри или влажни ръце.

ЗАБЕЛЕЖКА

Работата на сухо може да доведе до повреда на устройството. Изключете уреда преди да изсъхне.

• Когато изваждате захранващия кабел от електрическата мрежа, дръжте го за щепсела.
• Ако е необходимо, издърпайте устройството с помощта на найлоновата корда.
• Заключете поплавъчния превключвател (4) в следното положение: (вж. фиг. L)

Когато поплавъчният прекъсвач е поставен в това положение, устройството е постоянно включено. Ако нивото на водата е твърде ниско, изключете ръчно захранването на помпата за определен период от време и използвайте помпата за не повече от 2 минути, за да предотвратите прегряването на помпата. Ако помпата прегрее

е включен, изчакайте 15 минути, за да изстине двигателят, преди да го използвате.

• Спуснете уреда във водата под лек ъгъл, за да излезе останалият въздух, след което го изправете.
• Уверете се, че положението на поплавъчния прекъсвач (4) не се е променило.
• Включете щепсела на електрическата мрежа в контакт с подходящ предпазител. Уредът ще се включи.

Контрол на процеса на изпомпване.

- Когато уредът започне да засмуква въздух, изключете захранвация кабел от електрическата мрежа, като държите щепсела.

Информация

Ако уредът се изключи отново след кратък период на работа, е възможно поплавъчният прекъсвач да се е разхлабил.

Монтирайте отново поплавъка, както е показано на илюстрацията.

ЕКСКЛУЗИВНО

Не докосвайте щепсела на електрическата мрежа с мокри или влажни ръце.

• Когато изваждате захранващия кабел от електрическата мрежа, дръжте го за щепсела.
• Ако е необходимо, издърпайте устройството с помощта на найлоновата корда.

ТАБЛИЦА НА ГРЕШКИТЕ

Устройството не се стартира

Проверете връзката на захранването.- Проверете захранващия кабел и щепсела за повреди.- Проверете закрепването на работната площадка.- Проверете дали поплавъчният превключвател е над позицията за автоматично включване.- Възможно е устройството да е прегряло и да се е активирала защитната верига.топлина. В този случай изчакайте около 15 минути, преди да рестартирайте устройството. Ако устройството не се стартира,

	проверете електрическата инсталация от специализирана фирма.- Температурата на водата надхвърля 35°C и се активира веригата за термична защита.- Проверете дали отворът на входа за въздух (5),работното колело,редукторът (7) и/или маркучът или тръбата е свободна от чужди тела.
Устройството работи, но не изпомпва вода	- Проверете дали в уреда не остава въздух. За да направите това, спуснете уреда във водата под лекъгъл и изчакайте, докато целият въздух излезенавън.- Проверете дали е достигнато минималното ниво на водата, вижте техническите данни.Устройството изискваминимално ниво на водата, за да започне изпомпването.- Проверете дали маркучите не са запушени и дали водата не съдържа суспендирани твърди частици с размер на частиците над 35 mm, което може да доведе до запушване на устройството.- Проверете дали диаметърът на използвания маркуч не е твърде малък.- Проверете дали кабельтне е прегънат или блокиран. Отстранете прегъванията и/или запушванията.- Проверете дали редукторът (7) и/или коляното (8) не са блокирани.
Устройството не се изключва автоматично	Спускането напоплавъчния превключвател е трудно.Проверете дали поплавъкът може да да се движат свободно.Отстранете всички блокажи или осигурете достатъчна свобода на движение.поплавъчен превключвател.
Устройството се изключва след кратък период на работа	- Проверете дали температурата на водата не е твърде висока.Възможно е уредът да е станалпрегряване поради прекомерна температура на водата и веригата се активира.термична защита.- Проверете връзката на захранването.- Проверете захранващия кабел и щепсела за повреди.- Проверете закрепването на място.- Проверете дали маркучите не са запушени и дали водата не съдържа суспендирани твърди частици с размер на частиците над 35 mm, което може да доведе до запушване на устройството.Устройството може да е прегряло от поради запушване и се задейства веригата за термична защита.
Недостатъчен или намаляващ капацитет за трансфер	- Проверете дали маркучите не са запушени и дали водата не съдържа суспендирани твърди частици с размер на частиците над 35 mm, които биха могли да запушат уреда.- Проверете диаметъра на маркуча и височината на помпата. Твърде високата височина на помпата, съчетана с малък диаметър на маркуча, може да доведе до намален капацитет на изпомпване.- Проверете дали кабелът не е прегънат или блокиран. Отстранете прегъванията и/или запушванията.

Във вътрешността на устройството няма части, които да изискват поддръжка или смазване от потребителя.

• Почиствайте уреда с мека, влажна и без власинки кърпа. Защитете електрическите компоненти от влага. Не използвайте агресивни почистващи препарати, като спрейове, разтворители, почистващи препарати на алкохолна основа или абразиви, за да намокRITE кърпата.
• Свалете капака в долната част на помпата, за да получите достъп до отвора за подаване на въздух (5) (вж. фигур. М).
• Промийте редуктора (7) и другите връзки с чиста вода (вж. фиг. N).
• Почистете долната част на помпата и работното колело с водна струя.
• Поставете отново панела на капака на устройството.

ТЕХНИЧЕСКИ ДАННИ

Потопяема помпа за мръсна вода
Параметър	Стойност	Стойност
Модел	04-735	04-736
Захранващо напрежение	230V AC	230V AC
Честота на захранване	50Hz	50Hz
Номинална мощност	900W	1100W
Максимална работнадълбочина	7m	7m
Максимален воден напор	9 m	9,5 m
Клас на защита	I	I
Степен на защита	IPX8	IPX8
Минимално потапяне	11,5 см	11,5 см
Размери (WxLxH)	17,5 x 15,8 x36,5 cm	17,5 x 15,8 x36,5 cm
Диаметър на свързване намаркуча за вода	1" 1 1⁄2"	1" 1 1⁄2"
Дълбочина на водата, коятоактивира помпата	50 см	50 см
Максимално ниво на водатаслед засмукване	3,5 см	3,5 см
Максимален диаметър назамърсителите	25 мм	25 мм
Максимален капацитет	17000 л/ч	18000 л/ч
Максимална температура наводата	35°C	35°C

	Захранваните с електричество продукти не трябва да се изхвърлят заедно с битовите отпадъци, а да се предават в съответните съоръжения за изхвърляне. Свържете се с търговеца на продукта или с местните власти за информация относно изхвърлянето Отпадъщите от електрическо и електронно оборудване съдържат инертни за околната среда вещества. Оборудването, което не се рециклира, представлява потенциален риск за околната среда и човешкото здраве.
	Акумулаторните батерии/акумулатори не трябва да се изхвърлят в битовите отпадъци, нито да се хвърлят в огън или във вода. Повредените или използвани батерии трябва да се рециклират по подходящ начин в съответствие с действащата директива за изхвърляне на батерии и акумулатори.
Li-Ion

"Grupa Topex Spõka z ograniczoną odpowiedzialnością" Spõka komandytowa със седалище във Варшава, ул. Pogranczna 2/4 (наричана по-нататък "Grupa Topex") уведомява, че всички авторски права върку съдържанието на това ръководство (наричано по-нататък "Ръководство"), включително, наред с другото. неговия текст, снимки, диаграми, чертежи, както и композицията му, принадлежат изключително на Grupa Topex и са обект на правна защита съгласно Закона от 4 февраля 1994 г. за авторското право и сродните му права (ДВ, бр. 90 от 2006 г., поз. 631, с измененията). Копирането, обработката, публикуването, модифицирането с търговска цел на цялото Ръководство и на отделните му елементи без съгласието на Grupa Topex, изразено в писмена форма, е строго забранено и може да доведе до гражданска и наказателна отговорност.

ЕС декларация за съответствие

Продукт: Потопяема помпа за мръсна вода

Модел: 04-735; 04-736

Търговско наименование: NEO TOOLS

Настоящата декларация за съответствие се издава на изключителна отговорност на производителя.

Продуктът, описан по-горе, съответства на следните документи:

Директива 2014/30/EC за електромагнитна съвместимост

И отговаря на изискванията на стандартите:

EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A2:2019+

A14:2019+A15:2021; 60335-2-41:2021+A11:2021; EN 62233:2008

EN IEC 55014-2:2021; EN IEC 55014-2:2021; EN IEC 61000-3-2:2019+A1:2021; EN 61000-3-3:2013+A1:2019+A2:2021

EN IEC 63000:2018

Настоящата декларация се отнася само за машината, както е пусната на пазара, и не включва компоненти.

добавени от крайния потребител или извършени от него впоследствие.

Име и адрес на лицето, пребиваващо в ЕС, което е упълномощено да изготви техническото досие:

Подписано от името на:

Grupa Topex Sp. z o.o. Sp.k.

Отговорник по качеството на TOPEX GROUP

Варшава, 2023-11-21

HR

PRIRUČNIK ZA PRIJEVOD (KORISNIK)

Potopna pumpa za prljavu vodu:04-735 - 04-736

PAŽNJA, PRIJE UPOTREBE ELEKTRIČNOG ALATA, PAŽLJIVO PROČITAJTE OVAJ PRIRUČNIK I ČUVAJTE GA ZA BUDUĆU UPOTREBU.

POSEBNA PRAVILA ZA SIGURAN RAD

• Ne koristite uređaj u eksplozivnim atmosferama.
• Ne koristite jedinicu u agresivnoj atmosferi.
• Prije svake uporabe uređaja provjerite ima li moguće štete u priboru i priključnim dijelovima. Ne koristite oštećenu opremu ili dijelove.
• Izvadite mrežni utikač iz mrežne utičnice prije servisiranja, održavanja ili popravka uređaja. Pri tome držite mrežni utikač.

- Prilikom postavljanja uređaja pridržavajte se minimalnih udaljenosti od zidova i drugih predmeta, kao i uvjeta skladištenja i rada navedenih u odjeljku Tehnički podaci.
