KORISNIČKI PRIRUČNIK 04735 NEO tools

4. Ne koristite oštećene kabele ili utikače.

• Не користите јединицу у експлозивне атмосфере.

• Не користите јединицу у агресивној атмосфери.

• Пре сваког коришћења апарата проверите прибор и прикључене делове да бисте видели могућа оштећења. Не користите оштећену опрему или делове.

• Уклоните главни прикључак из главних прикључака пре сервиса, одржавања или поправке апарата. Када то радите, држите главни утикач.

• Приликом подешавања апарата, посматрајте минималне удаљености од зидова и других објеката, као и услове за складиштење и оперативне услове наведене у одељку "Технички подаци". БЕЗБЕДНОСНА УПУТСТВА ЗА ЗЛОУПОТРЕБА

• Јединица се не сме користити за континуирану операцију (на прим. као рециркулациону пумпу за језерце).

• Уређај се не сме користити у базенима итд.

• Јединица није погодна за трајну, аутоматску заштиту вишка, е.г.

• - изворе или фонтане или да регулишу ниво подземних вода. У те сврхе, за дренажу објеката и својстава треба користити стационарни систем пумпе.

• Јединица није погодна за притискање постојећих мрежа за

• Јединица није погодна за пумпање воде за пиће.

• Јединица се не сме користити за пумпање агресивних, агресивних, корозивних, запаљивих или експлозивних медија, на примјер:

• средства за чишћење, горива (нафта, дизел), уља, масти, нафта, нитроцелулоза тањи

• Уређај не сме да се користи на температурама под нуле.

• Забрањене су све неовлашћене измене, измене или структурне промене на уређају. ЗАШТИТА ОД ПРЕГРЕЈАЊА

• Јединица је опремљена термалном заљтитом која се активира ако се јединица прегреје и онда се угаси.

• Саиекајте да се апарат охлади и искљуии га. Истраћи узрок прегрејања. Ако проблем потраје, обратите се одељењу за

ОПИС КОРИШЋЕНИХ ПИКТОГРАМА 1 . потискивање пумпе под малим углом 2 . не користи се за пумпање воде за пиће. 3 . Не вуците кабл за напајање. 4 . не користите оштећене каблове или прикључаке.48 5 . не остајете у води док јединица ради. 6 . Не користите на температури под нуле. 7 Дрћите се ван дохвата деце. 8 . прочитајте упутство за упутство пре коришћења ОПИС ГРАФИЧКИХ ЕЛЕМЕНАТА Нумеривање испод односи се на елементе приказане у цртежима: Један , два, три. Регулатор транспорта Два , два, три Кабл за напајање Три , три. Закључавање плутајућег прекидача Иетрдесет , иетири. Плутајући прекидач Пет , пет. Уље за вентилационо отварање са омотном плочом и оператером Љест , љест. Веза са женским нитима од 11/2" Седам , седам. Смањује број Осам , осам. Лакат , лакат

• Можда постоје разлике између графике и стварног производа

Јединица је погодна само за пражњење, пренос и пумпање следећих медија: - чиста вода и отпадна вода - не корозивни депозити (на прим. машина за цурење веља) - мало хлорирана вода Вода не сме да садржи суспендоване чврсте шине које премашују максималну величину иестица од 35 мм. Јединица је потпуно потискива (необухваћно смештено) и може бити Потонули на дубину од 7 сати. Температура воде не сме да премаши 35 ° Ц. Уређај се може привремено користити, на пример, за: - пумпање поплављених подрума - пражњење танкова и контејнера - апстракција воде из wала и отвора. РАД УРЕЂАЈА Повезивање цеви или црева

• Јединица се може оперисати са флексибилним цревима или цевима. Јединица се снабдева из фабрике са женским нитима од 1,5". Погледајте следеће информације о одводу воде:

• Имајте напомену да употреба редукера (7) може смањити перформансе јединице.

• Смањује (7) пречник који се користи да не би непотребно смањио перформансе јединице.

• Имајте напомену да се јединица не може померати тако флексибилно као када се користи чврста цев.

• Обратите пазњу на то да максимална величина иестица треба да буде смањена у пропорцији прецника црева или цеви.

• Не заборавите да се капацитет пражњења смањује док се дужина цеви за пражњење повећава.

• Ако је потребно, редукер (7) може бити одсечен жељеним

• Заврни лакат (8) на везу са 1,1/2" женским нитима (6).

• Заврни смањиваи (7) на лакат (8). (погледајте цифру Д)

• Ако користите црево без нити: превуците одговарајућу штипашку за црево на црево.

• Превуците црево (унутрашњи пречник 25 мм или 32 мм) на редукер (7) докле год иде (погледајте смокву 5).

• Поправи црево са стегом за црево.

• Када користите црево са женским конектором (1''): заврни конектор црева на редуктор 7. (види смокве)

• Друга могућност је да црево са женским конацом (1,1/2 ") такође може да се заврне директно на лакат (8).

• Ако је могуће, шрафите цев директно у 1,1/2" женску везу (6) или користите одговарајући адаптер (погледајте Фиг. Г). ПОКРЕТНИ ПРЕКИДАЧ Апарат је упаљен са плутајућим комутатором (4) који аутоматски пребацује апарат на или искључен у зависности од нивоа воде. Редовно проверите рад плутајућег комутатора (4). Тачка пребацивање

Висина која треба да буде

• Висина пумпе се може подесити помоћу покретног комутатора (4) и његове позиције у уређају за закључавање плутајућег комутатора (3).

• Следеће информације везане за плутајући прекидач (4) морају се посматрати:

• Уверите се да плутајући прекидач (4) увек има довољну репродукцију и да није трајно фиксиран/активиран. Ово може спречити аутоматско искључивање, узрокући да јединица пресуши. То би изазвало ољтежење пумпе.

• Уверите се да плутајући комутатор (4) може слободно да се креће и да није ограничен у свом кретању.

• Држите довољну раздаљину између плутајућег прекидача (4) и плутајуће браве (3), јер то може спречити аутоматско искључивање и сушење јединице.

• Уверите се да је позиција плутајућег прекидача (4) постављена тако да не лежи равно на дну резервоара. Ово може спречити аутоматско искључивање које узрокује сушење јединице.

• Ако је потребно, закључајте плутајући прекидач (4) на жељеној позицији гурајући кабл у плутајућу браву (3) са стране пумпе (погледајте фиг.Х), када се плутајући прекидач налази на наведеном нивоу воде, он ће аутоматски почети или зауставити. (погледајте смокве.Х) ПОСТАВЉАЊЕ УРЕЂАЈА

• Погледајте следеће информације о конфигурацији уређаја и пре него што га укључите:

• Плутајући комутатор (4) мора бити у могућности да се слободно креће. Отварање на које је уређај снижен не сме да ограничи мобилност плутајућег комутатора (4) на било који начин.

• Не остављај јединицу без надзора.

• Уверите се да је јединица чврсто положена на земљу или безбедно суспендована.

• Када користите јединицу у телима воде са природним блатњавим тлом, поставите је на ниску висину, као што су цигле.

• Проверите да ли је црево или цев правилно повезана.

• Уверите се да кабл за напајање (2) није подложан затезаним оптерећења и да има довољно попуста.

• Уверите се да главна веза одговара спецификацијама које су дате у техничким подацима.

• Провери утикаи за струју ради одговарајужег стања и довољне

• Спречите влагу да уђе у главни утикач или прикључак. Постоји ризик од електрииног љока! ПРЕБАЦИВАЊЕ НА УРЕЂАЈ Не дирајте главни иеп влаћном или влаћном љакама. Повежите главни прикључак са прикључком главних прикључака одговарајућим фитиљом. ➢ Јединица ће бити искључена када је покретни прекидач (4) изнад скупа или максималне висине комутатора (погледајте фиг. К на позицији а). ➢ Јединица ће бити искључена када прекидач за плутање (4) достигне висину скупа или минималног прекидача (погледајте фиг. К на позицији б). Информације о томе Када се апарат искључи, свака вода која остане у линији може да тече назад кроз апарат. Ручна операција Јединица се такође може користити у ручном режиму (погледајте

У ручним режимима, медији до висине од 25 мм могу се усисати. Упозорење о електричним напонима Не дирајте главни иеп влаћном или влаћном љакама. НАПОМЕНА :: Сува операција моће да изазове љтету јединици. Искљуии апарат пре него љто се осуљи.

• Када уклоните кабл за напајање из утикаиа, дрћите га за утикаи.

• Ако је потребно, извуците урерај користежи најлонску ћницу.

• Закључајте плутајући прекидач (4) на следећој позицији: (погледајте фиг. Л) Када је прекидач за плутање постављен на ову позицију, јединица се трајно укључи. Ако је ниво воде пренизак, ручно искључите напајање на пумпу неко време и користите пумпу не дуже од 2 минута да спречите прегрејавање пумпе. Ако се пумпа прегреје је упала, сачекајте 15 минута да се мотор охлади пре него што га употребите.

• Спустите јединицу у воду под малим углом.

• Уверите се да се положај плутајућег прекидача (4) није

• Прикључите главни прикључак у прикључак одговарајућим фитиљом. Апарат же се укљуиити. Надгледање процеса пумпања. Када апарат почне да се црпи, искључите кабл за напајање са главним прикључком тако што држите утикач. Информације о томе Ако се јединица поново искључи након кратког периода операције, прекидач за плутање се можда олабавио. Поново уклопите плутајући прекидач као што је приказано у илустрацији.49 ЕКСКЛУЗИВНО Упозорење о електричним напонима Не дирајте главни иеп влаћном или влаћном љакама. Када уклоните кабл за напајање из утикаиа, дрћите га за утикаи. Ако је потребно, извуците урерај користежи најлонску ћницу. ТАБЕЛА ГРЕШАКА Уређај се не покрене Провери везу са

- Проверите да ли има оштећења каблова и главних каблова. - Проверите поправке на радној локацији. - Проверите да ли је пловни прекидач изнад аутоматског на позицији. - Уређај се можда прегрејао и заштитно коло је активирано Топлота , топлота. У овом случају, сачекајте 15

поново покрените уређај. Ако се уређај не покрене, Да ли је електрична инсталација проверена од стране специјалистичке

- Температура воде прелази 35 ° Ц и активира се термо заштитно коло. - Провјери да ли се отвара утикац ваздуха (5), оперативац, редукер (7) и/или црево или цев је ослоборен страних

Јединица ради, али не

- Проверите да ли нема ваздуха у апарату. Да бисте то уиинили, спустите апарат у воду под малим углом и иекајте док сав ваздух не побегне. - Проверите да ли је достигнут минимални ниво воде, погледајте техничке податке. Јединица захтева минимални ниво воде да би се пумпало. - Проверите да црева нису запушљена и да вода не садржи суспендоване чврстоће величине

преко 35 мм, што би могло да запуши уређај. - Проверите да преиник црева које се користи није

- Проверите да ли је кабл помешан или блокиран. Уклоните кварове и/или

- Проверите да ли су смањени (7) и/или лактови (8) блокирани. Уређај се не искључује

Спуљтање плутајужег прекидаиа је тељко. Проверите да ли покретни прекидач може Крежите се слободно. Уклоните све блокаде или обезбедите довољну слободу кретања плутајући прекидач. Уређај се искључује након кратког периода операције - Проверите да ли је температура воде превисока. Апарат је можда постао Прегрејавање због прекомерне температуре воде и струјно коло је

термална заљтита. - Проверите везу са

- Проверите да ли има оштећења каблова и главних каблова. - Проверите фиксацију на лицу места. - Проверите да црева нису запушљена и да вода не садржи суспендоване чврстоће величине

преко 35 мм, што би могло да запуши уређај. Уређај се можда прегрејао од Због заиепљања и термалне заљтите је било активирано. Неадеквалан или опада капацитет преноса - Проверите да црево није запушено и да вода не садржи суспендоване чврстоће са величином честица већом од 35 мм која може да запуши

- Проверите прецник црева и висину пумпе. Висина пумпе која је превисока, у комбинацији са малим прецником црева, може да доведе до смањења капацитета пумпе. - Проверите да ли је кабл помешан или блокиран. Уклоните кварове и/или

ЧИШЋЕЊЕ И ОДРЖАВАЊЕ Нема делова унутар јединице који захтевају одржавање или подмазивање од стране корисника.

• Очистите апарат меканом, влажном и крпом без липа. Заљтити електриине компоненте од влаге. Не користите агресивне агенте за чишћење као што су спрејеви, разрешивачи, чистачи на бази алкохола или абразиви да поквасите тканину.

• Уклоните омот на дну пумпе да бисте добили приступ отвору уља (5) (погледајте Фиг. М).

• Увеличи смањујуће (7) и друге везе са чистом водом (погледајте

• Оиистите доњу страну пумпе и пропелер млазом воде.

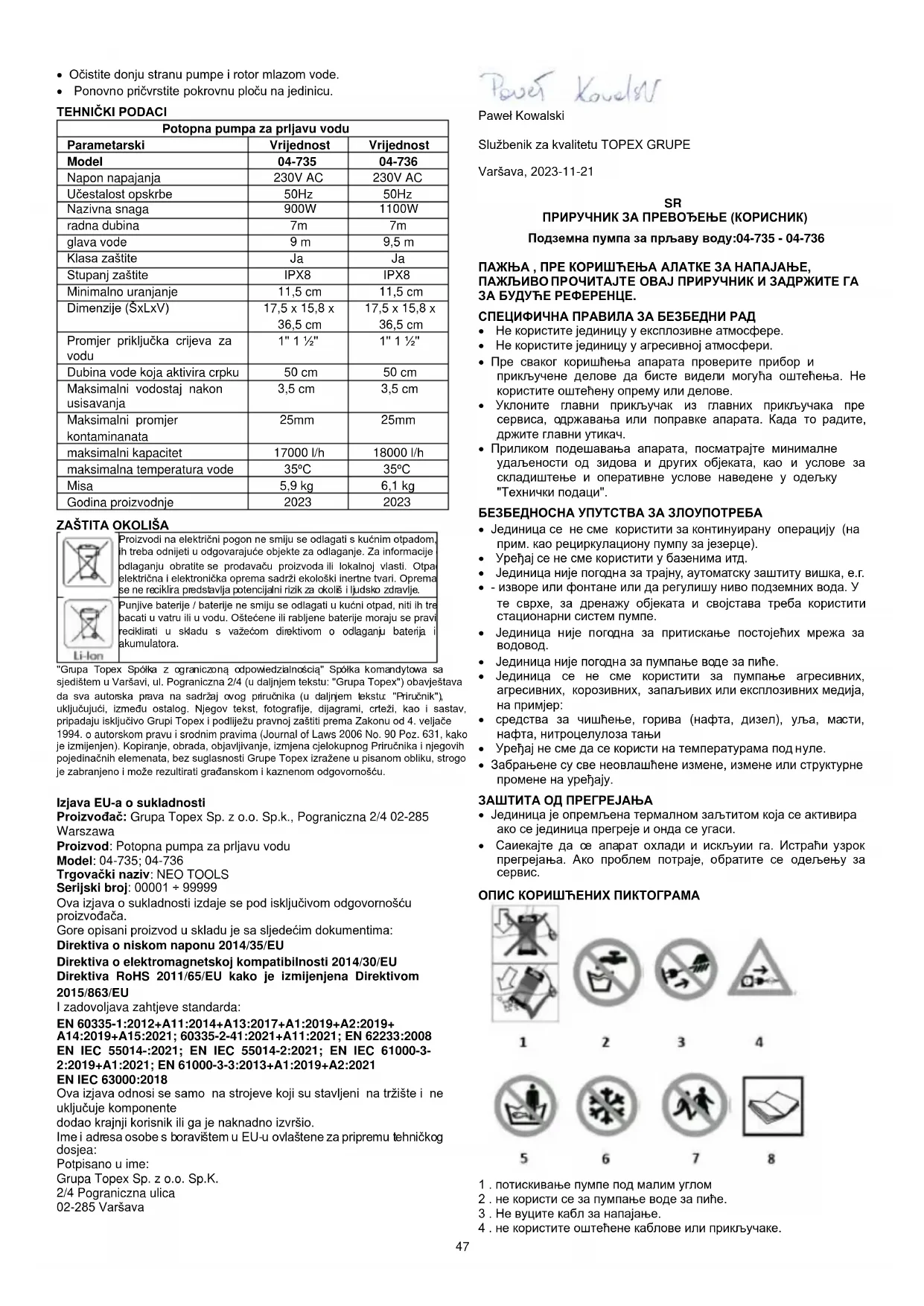

• Прикаии корице на јединицу. ТЕХНИЧКИ ПОДАЦИ Потапајуће пумпе за прљаву воду Параметар : параметар

Модел модела 04-735 04-736 Напон снабдевања 230В АЦ 230В АЦ Учесталост снабдевања 50 Хз - 50Хз 50 Хз - 50Хз Оцењена снага 900W . 900W 1100W , 1100W Максимална радна дубина 7м . - 7м 7м . - 7м Маx , водена глава. 9 м 9,5 м Класа заштите

Степен заштите ИПX8 ИПX8 Минимално урањање 11.5цм 11.5цм Димензије (WxЛxХ) 17,5 мм × 15,8 мм × 36,5 цм 17,5 мм × 15,8 мм × 36,5 цм Преиник везе црева за воду 1'' 1 ½'' 1'' 1 ½'' Дубина воде активира пумпу 50цм , 50цм 50цм , 50цм Максимални ниво воде после

Производи на електричну енергију не би требало да се расходе отпадом за домаћинство, него да се одводе у одговарајуће објекте за смеће. Обратите се продавцу производа или локалном ауторитету за информације о расходи. Отпадна електрична и електронска опрема садржи еколошке инертне супстанце. Опрема која није рециклирана представља потенцијални ризик по животну средину и људско здравље.

Акумулатори / батерије не би требало да се расходе у домаћинству, нити би требало да буду бачене у ватру или у воду. Оштећене или коришћене батерије морају бити правилно рециклиране у складу са тренутним директивама о расходу акумулатора и акумулатора. "Групе Топеx Споугка з ограницзонт одпоwиедзиалциалсцие" Спóлка командyтоwа са својом регистрованом канцеларијом у Варљави, ул. Пограниччна 2/4 (у унајмљу: "Групе Топеx") обавештава да су сва ауторска права у садржају овог приручника (у овом утиску: "Ручно"), укључујући, између осталог. Његов текст, фотографије, дијаграми, цртежи, као и његов састав, припадају искључиво Група Топеx-у и подлежу законском заштити према Акту од 4. Копирање, обрада, објављивање, измена у комерцијалне сврхе целокупни Приручник и његови појединачни елементи, без сагласности Групе Топеx изражене написмено, строго је забрањено и може резултисати грађанском и кривичном одговорношћу.
