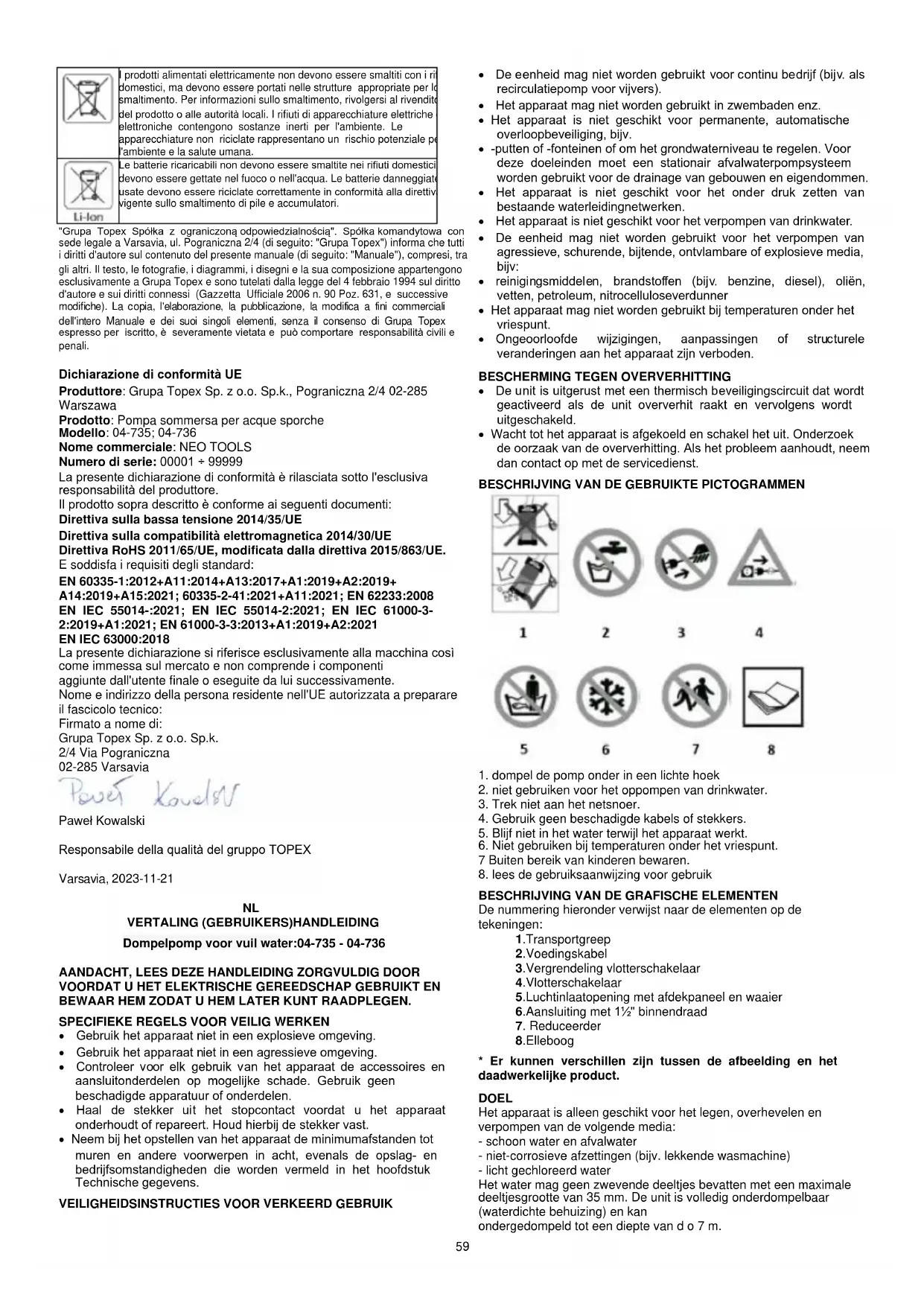

GEBRUIKSAANWIJZING 04735 NEO tools

Dompelpomp voor vuil water:04-735 - 04-736

• Gebruik het apparaat niet in een explosieve omgeving.

• Gebruik het apparaat niet in een agressieve omgeving.

• Controleer voor elk gebruik van het apparaat de accessoires en aansluitonderdelen op mogelijke schade. Gebruik geen beschadigde apparatuur of onderdelen.

• Haal de stekker uit het stopcontact voordat u het apparaat onderhoudt of repareert. Houd hierbij de stekker vast.

• Neem bij het opstellen van het apparaat de minimumafstanden tot muren en andere voorwerpen in acht, evenals de opslag- en bedrijfsomstandigheden die worden vermeld in het hoofdstuk Technische gegevens.

VEILIGHEIDSINSTRUCTIES VOOR VERKEERD GEBRUIK

• De eenheid mag niet worden gebruikt voor continu bedrijf (bijv. als recirculatiepomp voor vijvers).

• Het apparaat mag niet worden gebruikt in zwembaden enz.

• Het apparaat is niet geschikt voor permanente, automatische overloopbeveiliging, bijv.

• -putten of -fonteinen of om het grondwaterniveau te regelen. Voor deze doeleinden moet een stationair afvalwaterpompsysteem worden gebruikt voor de drainage van gebouwen en eigendommen.

• Het apparaat is niet geschikt voor het onder druk zetten van bestaande waterleidingnetwerken.

• Het apparaat is niet geschikt voor het verpompen van drinkwater.

• De eenheid mag niet worden gebruikt voor het verpompen van agressieve, schurende, bijtende, ontvlambare of explosieve media, bijv:

• reinigingsmiddelen, brandstoffen (bijv. benzine, diesel), oliën, vetten, petroleum, nitrocelluloseverdunner

• Het apparaat mag niet worden gebruikt bij temperaturen onder het vriespunt.

• Ongeoorloofde wijzigingen, aanpassingen of structurele veranderingen aan het apparaat zijn verboden.

BESCHERMING TEGEN OVERVERHITTING

• De unit is uitgerust met een thermisch beveiligingscircuit dat wordt geactiveerd als de unit oververhit raakt en vervolgens wordt uitgeschakeld.

• Wacht tot het apparaat is afgekoeld en schakel het uit. Onderzoek de oorzaak van de oververhitting. Als het probleem aanhoudt, neem dan contact op met de servicedienst.

BESCHRIJVING VAN DE GEBRUIKTE PICTOGRAMMEN

1. dompel de pomp onder in een lichte hoek

2. niet gebruiken voor het oppompen van drinkwater.

3. Trek niet aan het netsnoer.

4. Gebruik geen beschadigde kabels of stekkers.

5. Blijf niet in het water terwijl het apparaat werkt.

6. Niet gebruiken bij temperaturen onder het vriespunt.

7 Buiten bereik van kinderen bewaren.

8. lees de gebruiksaanwijzing voor gebruik

BESCHRIJVING VAN DE GRAFISCHE ELEMENTEN

De nummering hieronder verwijst naar de elementen op de tekeningen: 1.Transportgreep 2.Voedingskabel 3.Vergrendeling vlotterschakelaar 4.Vlotterschakelaar 5.Luchtinlaatopening met afdekpaneel en waaier 6.Aansluiting met 1½" binnendraad

• Er kunnen verschillen zijn tussen de afbeelding en het daadwerkelijke product. DOEL Het apparaat is alleen geschikt voor het legen, overhevelen en verpompen van de volgende media: - schoon water en afvalwater - niet-corrosieve afzettingen (bijv. lekkende wasmachine) - licht gechloreerd water Het water mag geen zwevende deeltjes bevatten met een maximale deeltjesgrootte van 35 mm. De unit is volledig onderdompelbaar (waterdichte behuizing) en kan ondergedompeld tot een diepte van d o 7 m.60 De watertemperatuur mag niet hoger zijn dan 35 °C. Het apparaat kan bijvoorbeeld tijdelijk worden gebruikt voor: - Oppompen van ondergelopen kelders - Legen van tanks en containers - wateronttrekking uit putten en schachten.

WERKING VAN HET APPARAAT

Een buis of slang aansluiten

• Het apparaat kan worden bediend met een flexibele slang of buis. De unit wordt af fabriek geleverd met een 1 ½" binnendraad. Neem de volgende informatie over waterafvoer in acht:

• Houd er rekening mee dat het gebruik van een verloopstuk (7) de prestaties van het apparaat kan verminderen.

• Het verloopstuk (7) moet worden ingekort tot de gebruikte diameter om de prestaties van het apparaat niet onnodig te verminderen.

• Houd er rekening mee dat de eenheid niet zo flexibel kan worden verplaatst als bij het gebruik van een vaste buis.

• Merk op dat de maximale deeltjesgrootte evenredig met de diameter van de slang of buis moet worden verkleind.

• Merk op dat de afvoercapaciteit afneemt naarmate de lengte van de afvoerpijp toeneemt. SLANGAANSLUITING

• Indien nodig kan het verloopstuk (7) worden afgesneden met de gewenste diameter.

• Schroef het bochtstuk (8) op de aansluiting met 1 ½" binnendraad (6).

• Schroef het verloopstuk (7) op de elleboog (8). (zie figuur D)

• Als u een slang zonder schroefdraad gebruikt: schuif de juiste slangklem op de slang.

• Schuif de slang (binnendiameter 25 mm of 32 mm) tot aan de aanslag op het verloopstuk (7) (zie fig. 5).

• Zet de slang vast met een slangklem.

• Bij gebruik van een slang met binnendraad (1''): schroef het slangstuk op het verloopstuk 7. (zie fig. F)

• Als alternatief kan een slang met binnendraad (1 ½ ") ook rechtstreeks op het bochtstuk (8) worden geschroefd.

• Schroef de buis indien mogelijk direct in de 1 ½" binnendraadaansluiting (6) of gebruik een geschikte adapter (zie Fig. G). VLOTTERSCHAKELAAR Het apparaat is voorzien van een vlotterschakelaar (4) die het apparaat automatisch in- of uitschakelt afhankelijk van het waterniveau. Controleer de werking van de vlotterschakelaar (4) regelmatig. Omschakelpunt Waterstand Hoogte die moet worden opgenomen Ongeveer 500 mm Bedrag van de vrijstelling Ongeveer 250 mm De pomphoogte kan worden aangepast door middel van de vlotterschakelaar (4) en de positie daarvan in de vlotterschakelaarvergrendeling (3).

• Neem de volgende informatie over de vlotterschakelaar (4) in acht:

• Zorg ervoor dat de vlotterschakelaar (4) altijd voldoende speling heeft en niet permanent is vastgezet/geactiveerd. Dit kan automatische uitschakeling verhinderen, waardoor de eenheid droogloopt. Dit zou schade aan de pomp veroorzaken.

• Controleer of de vlotterschakelaar (4) vrij kan bewegen en niet wordt beperkt in zijn beweging.

• Houd voldoende afstand tussen de vlotterschakelaar (4) en het slot van de vlotterschakelaar (3), omdat dit kan voorkomen dat het apparaat automatisch uitschakelt en uitdroogt.

• Zorg ervoor dat de positie van de vlotterschakelaar (4) zo is ingesteld dat deze niet plat op de bodem van de tank ligt. Dit kan een automatische uitschakeling voorkomen waardoor het apparaat droogloopt.

• Vergrendel indien nodig de vlotterschakelaar (4) in de gewenste positie door de kabel in de vlotterschakelaarvergrendeling (3) aan de zijkant van de pomp te duwen (zie afb.H). Als de vlotterschakelaar zich op het aangegeven waterniveau bevindt, zal de pomp automatisch starten of stoppen. (zie afb.H)

POSITIONERING VAN HET APPARAAT

• Neem de volgende informatie in acht met betrekking tot de configuratie van het apparaat en voordat u het inschakelt:

• De vlotterschakelaar (4) moet vrij kunnen bewegen. De opening waarin het apparaat wordt neergelaten mag de beweeglijkheid van de vlotterschakelaar (4) op geen enkele manier beperken.

• Laat het apparaat niet zonder toezicht werken.

• Zorg ervoor dat het apparaat stevig op de grond staat of goed is opgehangen.

• Als u het apparaat gebruikt in waterlichamen met een natuurlijke modderige bodem, plaats het apparaat dan op een lage hoogte, bijvoorbeeld op bakstenen.

• Controleer of de slang of leiding goed is aangesloten.

• Zorg ervoor dat de voedingskabel (2) niet aan trekbelasting onderhevig is en voldoende speling heeft.

• Zorg ervoor dat de netaansluiting voldoet aan de specificaties in de technische gegevens.

• Controleer of het stopcontact in goede staat is en voldoende bescherming biedt.

• Voorkom dat er vocht in de stekker of het stopcontact komt. Er bestaat gevaar voor elektrische schokken!

HET APPARAAT INSCHAKELEN

Raak de stekker niet aan met natte of vochtige handen. Steek de stekker in een stopcontact met een geschikte zekering. ➢ De unit wordt ingeschakeld als de vlotterschakelaar (4) zich boven de ingestelde of maximale inschakelhoogte bevindt (zie Fig. K in positie a). ➢ Het apparaat wordt uitgeschakeld wanneer de vlotterschakelaar (4) de ingestelde of minimale uitschakelhoogte bereikt (zie Fig. K in positie b). Informatie Als het apparaat wordt uitgeschakeld, kan het water dat nog in de leiding zit, terugstromen door het apparaat. Handmatige bediening Het apparaat kan ook in handmatige modus worden gebruikt (zie Afbeelding L). In handmatige modus kunnen media tot een hoogte van 25 mm worden opgezogen. Waarschuwing voor elektrische spanning Raak de stekker niet aan met natte of vochtige handen. OPMERKING Droog gebruik kan schade aan het apparaat veroorzaken. Schakel het apparaat uit voordat het uitdroogt.

• Houd het netsnoer bij de stekker vast als u het uit het stopcontact haalt.

• Trek het apparaat er indien nodig uit met het nylon koord.

• Vergrendel de vlotterschakelaar (4) in de volgende stand: (zie Fig.

• Als de vlotterschakelaar in deze stand staat, is het apparaat permanent ingeschakeld. Als het waterpeil te laag is, schakel dan de stroom naar de pomp voor een bepaalde tijd handmatig uit en gebruik de pomp niet langer dan 2 minuten om oververhitting van de pomp te voorkomen. Als de pomp oververhit raakt is ingeschakeld, wacht u 15 minuten tot de motor is afgekoeld voordat u deze gebruikt.

• Laat het apparaat in een lichte hoek in het water zakken om de resterende lucht te laten ontsnappen en zet het dan weer rechtop.

• Controleer of de stand van de vlotterschakelaar (4) niet is veranderd.

• Steek de stekker in een stopcontact met een geschikte zekering. Het apparaat wordt ingeschakeld. Toezicht houden op het pompproces.

• Als het apparaat lucht begint aan te zuigen, trek dan de stekker uit het stopcontact. Informatie Als het apparaat na korte tijd weer uitschakelt, is de vlotterschakelaar mogelijk losgeraakt. Monteer de vlotterschakelaar opnieuw zoals aangegeven in de illustratie. EXCLUSIEF Waarschuwing voor elektrische spanning Raak de stekker niet aan met natte of vochtige handen.

• Houd het netsnoer bij de stekker vast als u het uit het stopcontact haalt.

• Trek het apparaat er indien nodig uit met het nylon koord.

Apparaat start niet Controleer de voedingsaansluiting. - Controleer het netsnoer en de netstekker op beschadigingen. - Controleer de bevestiging op de werkplek. - Controleer of de vlotterschakelaar boven de auto-aan-stand staat. - Het apparaat is mogelijk oververhit en het61 beveiligingscircuit is geactiveerd warmte. Wacht in dit geval ongeveer 15 minuten voordat Start het apparaat opnieuw op. Als het apparaat niet start, laat de elektrische installatie controleren door een gespecialiseerd bedrijf. - De watertemperatuur is hoger dan 35°C en het thermische beveiligingscircuit wordt geactiveerd. - Controleer of de luchtinlaatopening (5), de waaier, het reduceerventiel (7) en/of de slang of de buis vrij is van vreemde voorwerpen. Apparaat werkt, maar pompt geen water - Controleer of er geen lucht meer in het apparaat zit. Laat hiervoor het apparaat onder een lichte hoek in het water zakken en wacht tot alle lucht is ontsnapt. - Controleer of het minimum waterniveau is bereikt, zie technische gegevens. Het apparaat heeft een minimaal waterniveau nodig om te beginnen met pompen. - Controleer of de slangen niet verstopt zijn en of het water geen zwevende deeltjes bevat. meer dan 35 mm, waardoor het apparaat verstopt kan raken. - Controleer of de diameter van de gebruikte slang niet te klein is. - Controleer of de kabel niet geknikt of geblokkeerd is. Verwijder knikken en/of verstoppingen. - Controleer of het verloopstuk (7) en/of de bocht (8) niet geblokkeerd zijn. Het apparaat schakelt niet automatisch uit Het zakken van de vlotterschakelaar gaat moeilijk. Controleer of de vlotterschakelaar vrij bewegen. Verwijder eventuele blokkades of zorg voor voldoende bewegingsvrijheid Vlotterschakelaar. Het apparaat schakelt uit na een korte werkingsperiode - Controleer of de watertemperatuur niet te hoog is. Het apparaat kan oververhit door een te hoge watertemperatuur en het circuit werd geactiveerd thermische bescherming. - Controleer de voedingsaansluiting. - Controleer het netsnoer en de netstekker op beschadigingen. - Controleer de bevestiging ter plaatse. - Controleer of de slangen niet verstopt zijn en of het water geen zwevende deeltjes bevat. meer dan 35 mm, waardoor het apparaat verstopt kan raken. Het apparaat kan oververhit zijn geraakt door door verstopping en het thermische beveiligingscircuit werd geactiveerd. Onvoldoende of afnemende overdrachtscapaciteit - Controleer of de slangen niet verstopt zijn en of het water geen zwevende deeltjes bevat met een deeltjesgrootte van meer dan 35 mm die het apparaat kunnen verstoppen. - Controleer de diameter van de slang en de hoogte van de pomp. Een te hoge pomphoogte in combinatie met een kleine slangdiameter kan leiden tot een verminderde pompcapaciteit. - Controleer of de kabel niet geknikt of geblokkeerd is. Verwijder knikken en/of verstoppingen.

REINIGING EN ONDERHOUD

Er zijn geen onderdelen in het apparaat die door de gebruiker onderhouden of gesmeerd moeten worden.

• Reinig het apparaat met een zachte, vochtige en pluisvrije doek. Bescherm elektrische onderdelen tegen vocht. Gebruik geen agressieve schoonmaakmiddelen zoals sprays, oplosmiddelen, reinigingsmiddelen op alcoholbasis of schuurmiddelen om de doek nat te maken.

• Verwijder het afdekpaneel aan de onderkant van de pomp om toegang te krijgen tot de luchtinlaatopening (5) (zie Fig. M).

• Spoel de verdamper (7) en andere aansluitingen door met schoon water (zie Fig. N).

• Reinig de onderkant van de pomp en de waaier met een waterstraal.

• Bevestig het afdekpaneel weer op het toestel. TECHNISCHE GEGEVENS Dompelpomp voor vuil water Parameter Waarde Waarde Model 04-735 04-736 Voedingsspanning 230V AC 230V AC Voedingsfrequentie 50Hz 50Hz Nominaal vermogen 900W 1100W Max. werkdiepte

Elektrisch aangedreven producten mogen niet met het huishoudelijk afval worden weggegooid, maar moeten naar de daarvoor bestemde voorzieningen worden gebracht. Neem contact op met de leverancier van uw product of de lokale overheid voor informatie over afvalverwerking. Afgedankte elektrische en elektronische apparatuur bevat milieu-inerte stoffen. Apparatuur die niet wordt gerecycled, vormt een potentieel risico voor het milieu en de menselijke gezondheid.62

Oplaadbare batterijen / accu's mogen niet worden weggegooid bij het huishoudelijk afval en mogen ook niet in het vuur of in het water worden gegooid. Beschadigde of gebruikte batterijen moeten op de juiste manier worden gerecycled in overeenstemming met de huidige richtlijn voor het verwijderen van batterijen en accu's. "Grupa Topex Spółka z ograniczoną odpowiedzialnością". Spółka komandytowa met zetel in Warschau, ul. Pograniczna 2/4 (hierna: "Grupa Topex") deelt mee dat alle auteursrechten op de inhoud van deze handleiding (hierna: "Handleiding"), met inbegrip van onder andere. De tekst, foto's, diagrammen, tekeningen en de samenstelling ervan behoren uitsluitend toe aan Grupa Topex en vallen onder de wettelijke bescherming van de wet van 4 februari 1994 betreffende het auteursrecht en de naburige rechten (Staatsblad 2006 nr. 90 Poz. 631, zoals gewijzigd). Het kopiëren, verwerken, publiceren, wijzigen voor commerciële doeleinden van het volledige Handboek en de afzonderlijke elementen ervan, zonder de schriftelijke toestemming van Grupa Topex, is ten strengste verboden en kan leiden tot civiele en strafrechtelijke aansprakelijkheid. EU-conformiteitsverklaring Fabrikant: Grupa Topex Sp. z o.o. Sp.k., Pograniczna 2/4 02-285 Warszawa Product: Dompelpomp voor vuil water Model: 04-735; 04-736 Handelsnaam: NEO TOOLS Serienummer: 00001 ÷ 99999 Deze conformiteitsverklaring wordt afgegeven onder volledige verantwoordelijkheid van de fabrikant. Het hierboven beschreven product voldoet aan de volgende documenten: Laagspanningsrichtlijn 2014/35/EU Richtlijn elektromagnetische compatibiliteit 2014/30/EU RoHS-richtlijn 2011/65/EU zoals gewijzigd door Richtlijn 2015/863/EU En voldoet aan de eisen van de normen: EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A2:2019+ A14:2019+A15:2021; 60335-2-41:2021+A11:2021; EN 62233:2008 EN IEC 55014-:2021; EN IEC 55014-2:2021; EN IEC 61000-3- 2:2019+A1:2021; EN 61000-3-3:2013+A1:2019+A2:2021 EN IEC 63000:2018 Deze verklaring heeft alleen betrekking op de machine zoals die in de handel wordt gebracht en niet op componenten toegevoegd door de eindgebruiker of later door hem/haar uitgevoerd. Naam en adres van de in de EU woonachtige persoon die gemachtigd is om het technisch dossier voor te bereiden: Ondertekend namens: Grupa Topex Sp. z o.o. Sp.k. 2/4 Pograniczna-straat 02-285 Warschau Paweł Kowalski Kwaliteitsfunctionaris TOPEX GROEP Warschau, 2023-11-21
