FORDÍTÁSI (FELHASZNÁLÓI) KÉZIKÖNYV Merülő szivattyú szennyezett vízhez:04-735 - 04-736 FIGYELEM, AZ ELEKTROMOS SZERSZÁM HASZNÁLATA ELŐTT OLVASSA EL FIGYELMESEN EZT A KÉZIKÖNYVET, ÉS ŐRIZZE MEG A KÉSŐBBI HASZNÁLATRA. A BIZTONSÁGOS MUNKAVÉGZÉS KÜLÖNLEGES SZABÁLYAI

• Ne használja a készüléket robbanásveszélyes környezetben.

• Ne használja a készüléket agresszív környezetben.

• A készülék minden egyes használata előtt ellenőrizze a tartozékokat és a csatlakozó alkatrészeket az esetleges sérülések szempontjából. Ne használja a sérült berendezéseket vagy alkatrészeket.

• A készülék szervizelése, karbantartása vagy javítása előtt húzza ki a hálózati dugót a hálózati aljzatból. Ennek során tartsa a hálózati dugót.

• A készülék felállításakor tartsa be a falak és egyéb tárgyaktól való minimális távolságokat, valamint a Műszaki adatok fejezetben megadott tárolási és üzemeltetési feltételeket. BIZTONSÁGI UTASÍTÁSOK A HELYTELEN HASZNÁLATRA VONATKOZÓAN

• A készülék nem használható folyamatos üzemre (pl. keringető szivattyúként tavakhoz).

• A készüléket nem szabad uszodában stb. használni.

• A készülék nem alkalmas állandó, automatikus túlfolyásvédelemre, pl.

• -kutak vagy szökőkutak, illetve a talajvízszint szabályozására. Ezekre a célokra helyhez kötött szennyvízszivattyú-rendszert kell használni az épületek és ingatlanok vízelvezetésére.

• A készülék nem alkalmas meglévő vízellátó hálózatok nyomás alá helyezésére.

• A készülék nem alkalmas ivóvíz szivattyúzására.

• A készüléket nem szabad agresszív, koptató, maró, gyúlékony vagy robbanásveszélyes közegek szivattyúzására használni, pl:

• tisztítószerek, üzemanyagok (pl. benzin, dízel), olajok, zsírok, petróleum, nitrocellulóz hígítószerek

• A készüléket nem szabad fagypont alatti hőmérsékleten használni.17

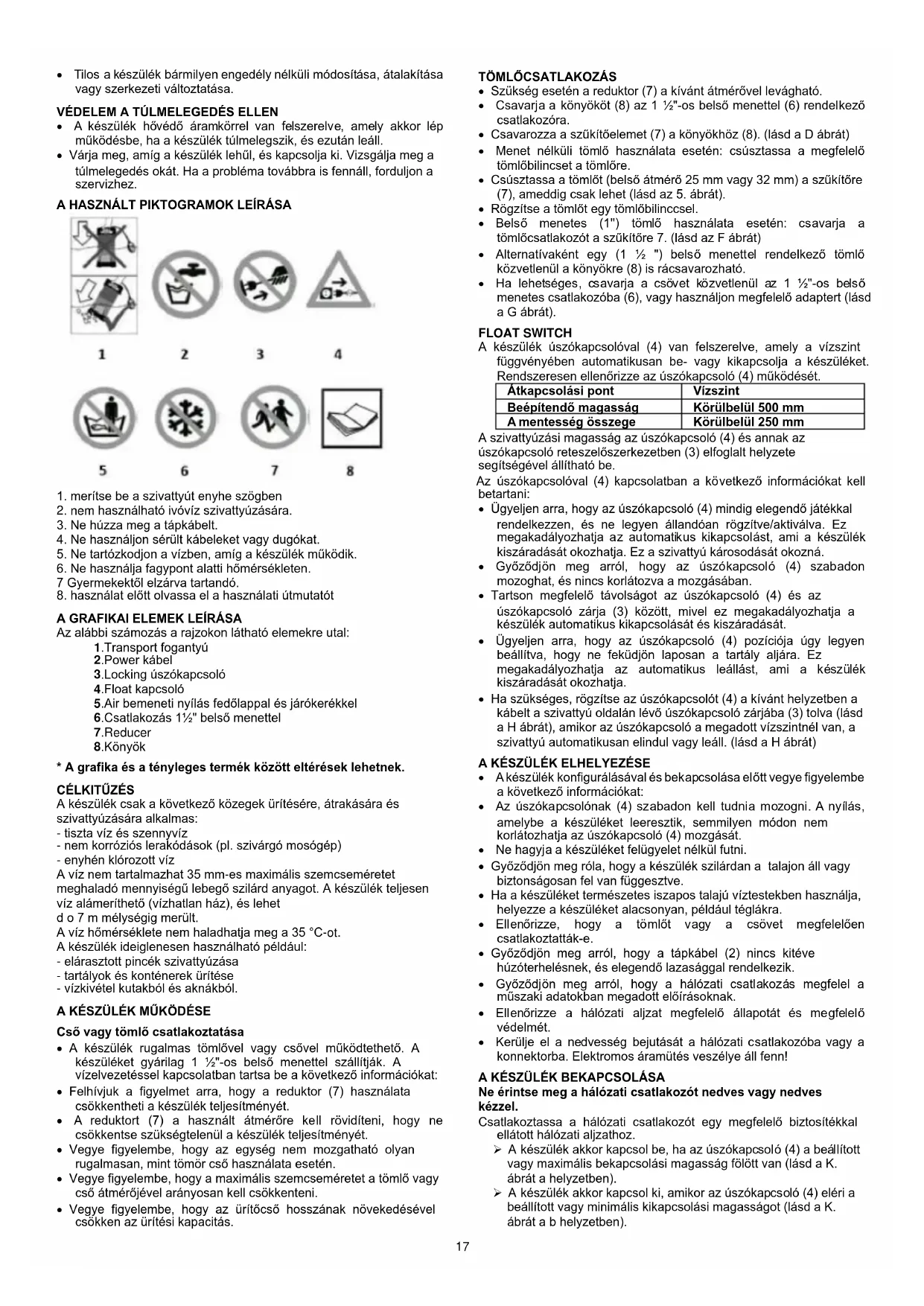

• Tilos a készülék bármilyen engedély nélküli módosítása, átalakítása vagy szerkezeti változtatása. VÉDELEM A TÚLMELEGEDÉS ELLEN

• A készülék hővédő áramkörrel van felszerelve, amely akkor lép működésbe, ha a készülék túlmelegszik, és ezután leáll.

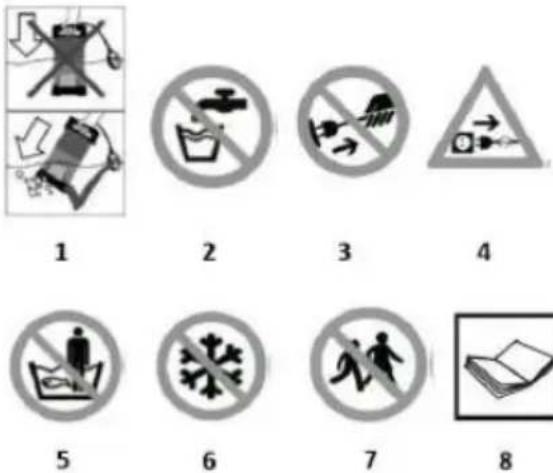

• Várja meg, amíg a készülék lehűl, és kapcsolja ki. Vizsgálja meg a túlmelegedés okát. Ha a probléma továbbra is fennáll, forduljon a szervizhez. A HASZNÁLT PIKTOGRAMOK LEÍRÁSA

1. merítse be a szivattyút enyhe szögben

2. nem használható ivóvíz szivattyúzására.

3. Ne húzza meg a tápkábelt.

4. Ne használjon sérült kábeleket vagy dugókat.

5. Ne tartózkodjon a vízben, amíg a készülék működik.

6. Ne használja fagypont alatti hőmérsékleten.

7 Gyermekektől elzárva tartandó.

8. használat előtt olvassa el a használati útmutatót

A GRAFIKAI ELEMEK LEÍRÁSA

Az alábbi számozás a rajzokon látható elemekre utal: 1.Transport fogantyú 2.Power kábel 3.Locking úszókapcsoló 4.Float kapcsoló 5.Air bemeneti nyílás fedőlappal és járókerékkel 6.Csatlakozás 1½" belső menettel 7.Reducer 8.Könyök

• A grafika és a tényleges termék között eltérések lehetnek.

A készülék csak a következő közegek ürítésére, átrakására és szivattyúzására alkalmas: - tiszta víz és szennyvíz - nem korróziós lerakódások (pl. szivárgó mosógép) - enyhén klórozott víz A víz nem tartalmazhat 35 mm-es maximális szemcseméretet meghaladó mennyiségű lebegő szilárd anyagot. A készülék teljesen víz alámeríthető (vízhatlan ház), és lehet d o 7 m mélységig merült. A víz hőmérséklete nem haladhatja meg a 35 °C-ot. A készülék ideiglenesen használható például: - elárasztott pincék szivattyúzása - tartályok és konténerek ürítése - vízkivétel kutakból és aknákból. A KÉSZÜLÉK MŰKÖDÉSE Cső vagy tömlő csatlakoztatása

• A készülék rugalmas tömlővel vagy csővel működtethető. A készüléket gyárilag 1 ½"-os belső menettel szállítják. A vízelvezetéssel kapcsolatban tartsa be a következő információkat:

• Felhívjuk a figyelmet arra, hogy a reduktor (7) használata csökkentheti a készülék teljesítményét.

• A reduktort (7) a használt átmérőre kell rövidíteni, hogy ne csökkentse szükségtelenül a készülék teljesítményét.

• Vegye figyelembe, hogy az egység nem mozgatható olyan rugalmasan, mint tömör cső használata esetén.

• Vegye figyelembe, hogy a maximális szemcseméretet a tömlő vagy cső átmérőjével arányosan kell csökkenteni.

• Vegye figyelembe, hogy az ürítőcső hosszának növekedésével csökken az ürítési kapacitás.

• Szükség esetén a reduktor (7) a kívánt átmérővel levágható.

• Csavarja a könyököt (8) az 1 ½"-os belső menettel (6) rendelkező csatlakozóra.

• Csavarozza a szűkítőelemet (7) a könyökhöz (8). (lásd a D ábrát)

• Menet nélküli tömlő használata esetén: csúsztassa a megfelelő tömlőbilincset a tömlőre.

• Csúsztassa a tömlőt (belső átmérő 25 mm vagy 32 mm) a szűkítőre (7), ameddig csak lehet (lásd az 5. ábrát).

• Rögzítse a tömlőt egy tömlőbilinccsel.

• Belső menetes (1'') tömlő használata esetén: csavarja a tömlőcsatlakozót a szűkítőre 7. (lásd az F ábrát)

• Alternatívaként egy (1 ½ ") belső menettel rendelkező tömlő közvetlenül a könyökre (8) is rácsavarozható.

• Ha lehetséges, csavarja a csövet közvetlenül az 1 ½"-os belső menetes csatlakozóba (6), vagy használjon megfelelő adaptert (lásd a G ábrát). FLOAT SWITCH A készülék úszókapcsolóval (4) van felszerelve, amely a vízszint függvényében automatikusan be- vagy kikapcsolja a készüléket. Rendszeresen ellenőrizze az úszókapcsoló (4) működését. Átkapcsolási pont Vízszint Beépítendő magasság Körülbelül 500 mm A mentesség összege Körülbelül 250 mm A szivattyúzási magasság az úszókapcsoló (4) és annak az úszókapcsoló reteszelőszerkezetben (3) elfoglalt helyzete segítségével állítható be. Az úszókapcsolóval (4) kapcsolatban a következő információkat kell betartani:

• Ügyeljen arra, hogy az úszókapcsoló (4) mindig elegendő játékkal rendelkezzen, és ne legyen állandóan rögzítve/aktiválva. Ez megakadályozhatja az automatikus kikapcsolást, ami a készülék kiszáradását okozhatja. Ez a szivattyú károsodását okozná.

• Győződjön meg arról, hogy az úszókapcsoló (4) szabadon mozoghat, és nincs korlátozva a mozgásában.

• Tartson megfelelő távolságot az úszókapcsoló (4) és az úszókapcsoló zárja (3) között, mivel ez megakadályozhatja a készülék automatikus kikapcsolását és kiszáradását.

• Ügyeljen arra, hogy az úszókapcsoló (4) pozíciója úgy legyen beállítva, hogy ne feküdjön laposan a tartály aljára. Ez megakadályozhatja az automatikus leállást, ami a készülék kiszáradását okozhatja.

• Ha szükséges, rögzítse az úszókapcsolót (4) a kívánt helyzetben a kábelt a szivattyú oldalán lévő úszókapcsoló zárjába (3) tolva (lásd a H ábrát), amikor az úszókapcsoló a megadott vízszintnél van, a szivattyú automatikusan elindul vagy leáll. (lásd a H ábrát) A KÉSZÜLÉK ELHELYEZÉSE

• A készülék konfigurálásával és bekapcsolása előtt vegye figyelembe a következő információkat:

• Az úszókapcsolónak (4) szabadon kell tudnia mozogni. A nyílás, amelybe a készüléket leeresztik, semmilyen módon nem korlátozhatja az úszókapcsoló (4) mozgását.

• Ne hagyja a készüléket felügyelet nélkül futni.

• Győződjön meg róla, hogy a készülék szilárdan a talajon áll vagy biztonságosan fel van függesztve.

• Ha a készüléket természetes iszapos talajú víztestekben használja, helyezze a készüléket alacsonyan, például téglákra.

• Ellenőrizze, hogy a tömlőt vagy a csövet megfelelően csatlakoztatták-e.

• Győződjön meg arról, hogy a tápkábel (2) nincs kitéve húzóterhelésnek, és elegendő lazasággal rendelkezik.

• Győződjön meg arról, hogy a hálózati csatlakozás megfelel a műszaki adatokban megadott előírásoknak.

• Ellenőrizze a hálózati aljzat megfelelő állapotát és megfelelő védelmét.

• Kerülje el a nedvesség bejutását a hálózati csatlakozóba vagy a konnektorba. Elektromos áramütés veszélye áll fenn! A KÉSZÜLÉK BEKAPCSOLÁSA Ne érintse meg a hálózati csatlakozót nedves vagy nedves kézzel. Csatlakoztassa a hálózati csatlakozót egy megfelelő biztosítékkal ellátott hálózati aljzathoz. ➢ A készülék akkor kapcsol be, ha az úszókapcsoló (4) a beállított vagy maximális bekapcsolási magasság fölött van (lásd a K. ábrát a helyzetben). ➢ A készülék akkor kapcsol ki, amikor az úszókapcsoló (4) eléri a beállított vagy minimális kikapcsolási magasságot (lásd a K. ábrát a b helyzetben).18 Információ A készülék kikapcsolásakor a vezetékben maradt víz visszaáramolhat a készüléken keresztül. Kézi működtetés A készülék kézi üzemmódban is használható (lásd az L ábrát). Kézi üzemmódban 25 mm magasságig lehet médiát beszívni. Figyelmeztetés az elektromos feszültségre Ne érintse meg a hálózati csatlakozót nedves vagy nedves kézzel. MEGJEGYZÉS A száraz üzem károsíthatja a készüléket. Kapcsolja ki a készüléket, mielőtt az kiszáradna.

• Amikor a hálózati kábelt kihúzza a hálózati aljzatból, tartsa a dugónál fogva.

• Ha szükséges, húzza ki a készüléket a nejlonzsinór segítségével.

• Zárja az úszókapcsolót (4) a következő állásba: (lásd az L ábrát). Ha az úszókapcsoló ebben a helyzetben van, a készülék állandóan be van kapcsolva. Ha a vízszint túl alacsony, kapcsolja ki kézzel a szivattyú áramellátását egy időre, és legfeljebb 2 percig használja a szivattyút, hogy megakadályozza a szivattyú túlmelegedését. Ha a szivattyú túlmelegszik bekapcsolva van, várjon 15 percet, amíg a motor lehűl, mielőtt használná.

• Engedje le a készüléket a vízbe enyhe szögben, hogy a maradék levegő távozni tudjon, majd egyenesítse ki.

• Győződjön meg arról, hogy az úszókapcsoló (4) helyzete nem változott.

• Csatlakoztassa a hálózati csatlakozót egy megfelelő biztosítékkal ellátott hálózati aljzatba. A készülék bekapcsol. A szivattyúzási folyamat felügyelete. Amikor a készülék elkezd levegőt szívni, húzza ki a tápkábelt a hálózati aljzatból a dugót megfogva. Információ Ha a készülék rövid működés után ismét kikapcsol, akkor az úszókapcsoló meglazulhatott. Szerelje vissza az úszókapcsolót az ábrán látható módon. EXKLUZÍV Figyelmeztetés az elektromos feszültségre Ne érintse meg a hálózati csatlakozót nedves vagy nedves kézzel. Amikor a hálózati kábelt kiveszi a hálózati aljzatból, tartsa a dugónál fogva. Ha szükséges, húzza ki a készüléket a nejlonzsinór segítségével.

A készülék nem indul Ellenőrizze a tápegység csatlakoztatását. - Ellenőrizze a tápkábel és a hálózati csatlakozó sérülését. - Ellenőrizze a rögzítést a munkaterületen. - Ellenőrizze, hogy az úszókapcsoló az automatikus bekapcsolt állás felett van-e. - A készülék túlmelegedhetett, és a védelmi áramkör aktiválódott. hőség. Ebben az esetben várjon körülbelül 15 percet, mielőtt indítsa újra a készüléket. Ha a készülék nem indul el, ellenőriztesse a villanyszerelést egy erre szakosodott céggel. - A vízhőmérséklet meghaladja a 35°C-ot, és a hővédő áramkör aktiválódik. - Ellenőrizze, hogy a levegőbeömlő nyílás (5), a járókerék, a szűkítő (7) és/vagy a tömlő vagy a cső mentes az idegen testektől. A készülék működik, de nem szivattyúzza a vizet - Ellenőrizze, hogy nem marad-e levegő a készülék belsejében. Ehhez engedje a készüléket enyhe szögben a vízbe, és várjon, amíg az összes levegő ki nem távozik. - Ellenőrizze, hogy elérte-e a minimális vízszintet, lásd a műszaki adatokat. A készüléknek minimális vízszintre van szüksége a szivattyúzás elindításához. - Ellenőrizze, hogy a tömlők nincsenek-e eltömődve, és hogy a víz nem tartalmaz-e lebegő szilárd részecskéket. 35 mm felett, ami eltömítheti a készüléket. - Ellenőrizze, hogy a használt tömlő átmérője nem túl kicsi-e. - Ellenőrizze, hogy a kábel nincs-e elgörbülve vagy elzárva. Távolítsa el a görcsöket és/vagy az eltömődéseket. - Ellenőrizze, hogy a reduktor (7) és/vagy a könyök (8) nem dugult-e el. A készülék nem kapcsol ki automatikusan Az úszókapcsoló leengedése nehézkes. Ellenőrizze, hogy az úszókapcsoló szabadon mozoghat. Távolítsa el az esetleges elzáródásokat, vagy biztosítsa a megfelelő mozgásszabadságot. úszókapcsoló. A készülék rövid működés után kikapcsol. - Ellenőrizze, hogy a víz hőmérséklete nem túl magas-e. Lehet, hogy a készülék túlmelegedett a víz túlzott hőmérséklete miatt, és az áramkör aktiválódott. hővédelem. - Ellenőrizze a tápegység csatlakoztatását. - Ellenőrizze a tápkábel és a hálózati csatlakozó sérülését. - Ellenőrizze a rögzítést a helyszínen. - Ellenőrizze, hogy a tömlők nincsenek-e eltömődve, és hogy a víz nem tartalmaz-e lebegő szilárd részecskéket. 35 mm felett, ami eltömítheti a készüléket. A készülék túlmelegedhetett a eltömődés miatt, és a hővédő áramkör aktiválódott. Elégtelen vagy csökkenő átviteli kapacitás - Ellenőrizze, hogy a tömlők nincsenek-e eltömődve, és hogy a víz nem tartalmaz-e 35 mm-nél nagyobb szemcseméretű lebegő szilárd anyagokat, amelyek eltömíthetik a készüléket. - Ellenőrizze a tömlő átmérőjét és a szivattyú magasságát. A túl nagy szivattyúmagasság a kis tömlőátmérővel kombinálva csökkent szivattyúzási teljesítményt eredményezhet. - Ellenőrizze, hogy a kábel nincs-e elgörbülve vagy elzárva. Távolítsa el a görcsöket és/vagy az eltömődéseket.

TISZTÍTÁS ÉS KARBANTARTÁS19

A készülék belsejében nincsenek olyan alkatrészek, amelyek karbantartást vagy kenést igényelnének a felhasználó részéről.

• Tisztítsa meg a készüléket puha, nedves és szöszmentes ruhával. Védje az elektromos alkatrészeket a nedvességtől. Ne használjon agresszív tisztítószereket, például spray-ket, oldószereket, alkohol alapú tisztítószereket vagy súrolószereket a kendő nedvesítéséhez.

• Távolítsa el a szivattyú alján lévő fedőlapot, hogy hozzáférjen a levegőbeömlő nyíláshoz (5) (lásd az M. ábrát).

• Öblítse át a reduktort (7) és a többi csatlakozást tiszta vízzel (lásd az N. ábrát).

• Tisztítsa meg a szivattyú alját és a járókereket egy vízsugárral.

• Illessze vissza a fedőlapot a készülékre. TECHNIKAI ADATOK Merülő szivattyú piszkos vízhez Paraméter Érték Érték Modell 04-735 04-736 Tápfeszültség 230V AC 230V AC Ellátási frekvencia 50Hz 50Hz Névleges teljesítmény 900W 1100W Maximális munkamélység

Max. vízhozam 9 m 9,5 m Védelmi osztály

Védelmi fokozat IPX8 IPX8 Minimális merítés 11.5cm 11.5cm Méretek (WxLxH)

Víztömlő csatlakozó átmérője 1'' 1 ½'' 1'' 1 ½'' A szivattyú aktiválásának vízmélysége 50cm 50cm Maximális vízszint a szívás után 3.5cm 3.5cm A szennyező anyagok maximális átmérője 25mm 25mm Max. kapacitás 17000 l/h 18000 l/h Maximális vízhőmérséklet 35ºC 35ºC Tömeg 5,9 kg 6,1 kg A gyártás éve

Az elektromos meghajtású termékeket nem szabad a háztartási hulladékkal együtt ártalmatlanítani, hanem a megfelelő létesítményekbe kell vinni ártalmatlanításra. Az ártalmatlanítással kapcsolatos információkért forduljon a termék kereskedőjéhez vagy a helyi hatósághoz. Az elektromos és elektronikus berendezések hulladékai környezetvédelmi szempontból inert anyagokat tartalmaznak. Az újrahasznosításra nem kerülő berendezések potenciális veszélyt jelentenek a környezetre és az emberi egészségre.

Az újratölthető elemeket / akkumulátorokat nem szabad a háztartási hulladékba dobni, és nem szabad tűzbe vagy vízbe dobni. A sérült vagy elhasznált elemeket megfelelően újra kell hasznosítani az elemek és akkumulátorok ártalmatlanításáról szóló hatályos irányelvnek megfelelően. "Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa, székhelye Varsó, ul. Pograniczna 2/4 (a továbbiakban: "Grupa Topex") tájékoztat, hogy a jelen kézikönyv (a továbbiakban: "kézikönyv") tartalmának valamennyi szerzői joga, beleértve többek között. A kézikönyv szövege, fényképei, ábrái, rajzai, valamint a kézikönyv összetétele kizárólag a Grupa Topex tulajdonát képezik, és a szerzői és szomszédos jogokról szóló, 1994. február 4-i törvény (a 2006. évi 90. sz. Poz. 631. sz. törvénycikk, módosított változat) értelmében jogi védelem alatt állnak. A kézikönyv egészének és egyes elemeinek kereskedelmi célú másolása, feldolgozása, közzététele, módosítása a Grupa Topex írásban kifejezett hozzájárulása nélkül szigorúan tilos, és polgári és büntetőjogi felelősségre vonást vonhat maga után. EU-megfelelőségi nyilatkozat Gyártó: Sp. z o.o. Sp.k., Pograniczna 2/4 02-285 Warszawa Termék: A termék megnevezése: Merülőszivattyú piszkos vízhez Modell: 04-735; 04-736 Kereskedelmi név: NEO TOOLS Sorozatszám: 00001 ÷ 99999 Ezt a megfelelőségi nyilatkozatot a gyártó kizárólagos felelőssége mellett adjuk ki. A fent leírt termék megfelel a következő dokumentumoknak: 2014/35/EU kisfeszültségű irányelv Elektromágneses összeférhetőségi irányelv 2014/30/EU A 2015/863/EU irányelvvel módosított 2011/65/EU RoHS irányelv És megfelel a szabványok követelményeinek: EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A2:2019+ A14:2019+A15:2021; 60335-2-41:2021+A11:2021; EN 62233:2008 EN IEC 55014-:2021; EN IEC 55014-2:2021; EN IEC 61000-3- 2:2019+A1:2021; EN 61000-3-3:2013+A1:2019+A2:2021 EN IEC 63000:2018 Ez a nyilatkozat csak a forgalomba hozott gépre vonatkozik, és nem terjed ki az alkatrészekre. a végfelhasználó által hozzáadott vagy általa utólagosan elvégzett. A műszaki dokumentáció elkészítésére jogosult, az EU-ban illetőséggel rendelkező személy neve és címe: Aláírva a következők nevében: Grupa Topex Sp. z o.o. Sp.k. 2/4 Pograniczna utca 02-285 Varsó Paweł Kowalski TOPEX GROUP minőségügyi tisztviselő Varsó, 2023-11-21
