MANUALE UTENTE 04735 NEO tools

1. scufundați pompa la un unghi ușor

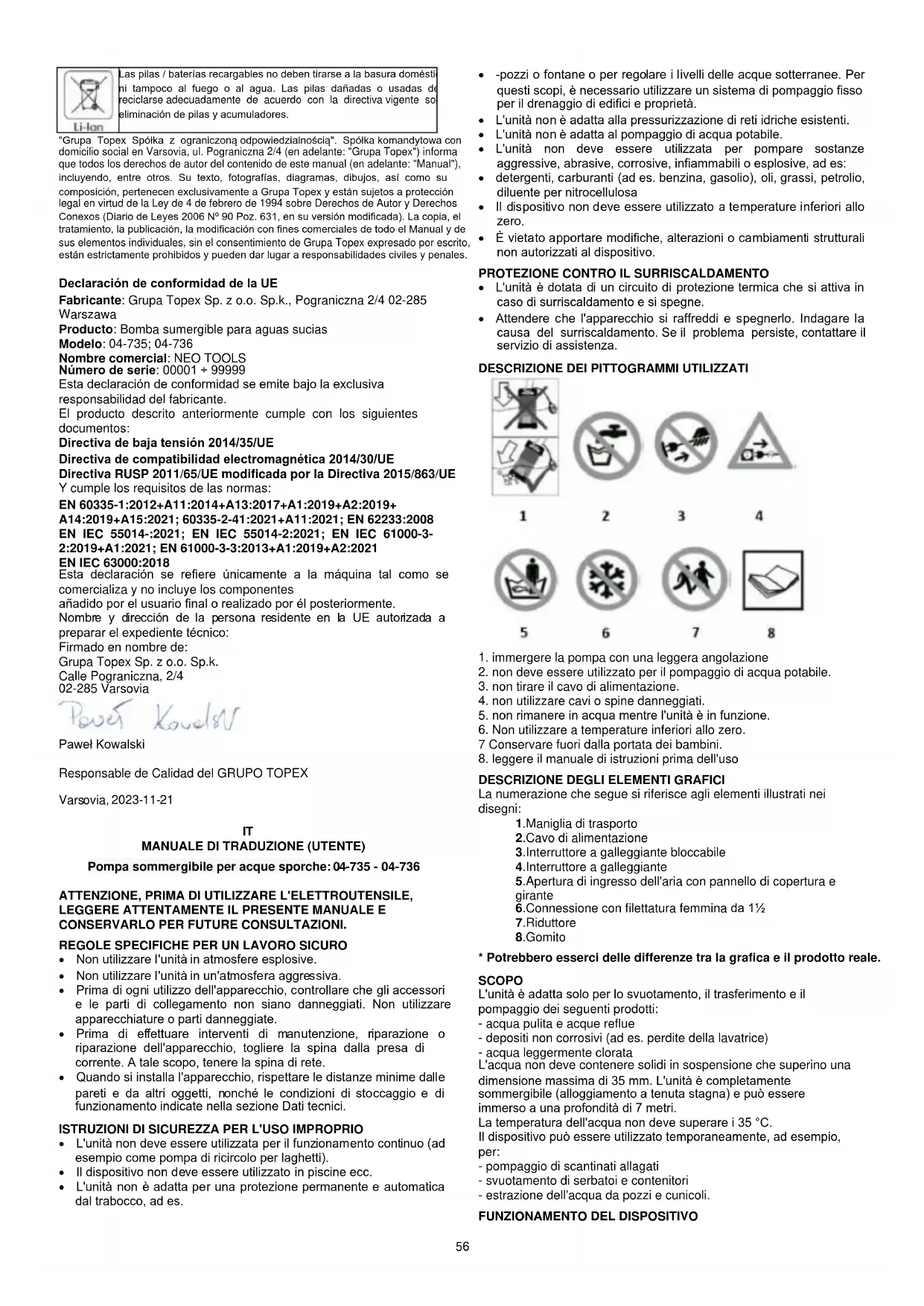

MANUALE DI TRADUZIONE (UTENTE) Pompa sommergibile per acque sporche: 04-735 - 04-736 ATTENZIONE, PRIMA DI UTILIZZARE L'ELETTROUTENSILE,

• Non utilizzare l'unità in atmosfere esplosive.

• Non utilizzare l'unità in un'atmosfera aggressiva.

• Prima di ogni utilizzo dell'apparecchio, controllare che gli accessori e le parti di collegamento non siano danneggiati. Non utilizzare apparecchiature o parti danneggiate.

• Prima di effettuare interventi di manutenzione, riparazione o riparazione dell'apparecchio, togliere la spina dalla presa di corrente. A tale scopo, tenere la spina di rete.

• Quando si installa l'apparecchio, rispettare le distanze minime dalle pareti e da altri oggetti, nonché le condizioni di stoccaggio e di funzionamento indicate nella sezione Dati tecnici.

ISTRUZIONI DI SICUREZZA PER L'USO IMPROPRIO

• L'unità non deve essere utilizzata per il funzionamento continuo (ad esempio come pompa di ricircolo per laghetti).

• Il dispositivo non deve essere utilizzato in piscine ecc.

• L'unità non è adatta per una protezione permanente e automatica dal trabocco, ad es.

• -pozzi o fontane o per regolare i livelli delle acque sotterranee. Per questi scopi, è necessario utilizzare un sistema di pompaggio fisso per il drenaggio di edifici e proprietà.

• L'unità non è adatta alla pressurizzazione di reti idriche esistenti.

• L'unità non è adatta al pompaggio di acqua potabile.

• L'unità non deve essere utilizzata per pompare sostanze aggressive, abrasive, corrosive, infiammabili o esplosive, ad es:

• detergenti, carburanti (ad es. benzina, gasolio), oli, grassi, petrolio, diluente per nitrocellulosa

• Il dispositivo non deve essere utilizzato a temperature inferiori allo zero.

• È vietato apportare modifiche, alterazioni o cambiamenti strutturali non autorizzati al dispositivo.

PROTEZIONE CONTRO IL SURRISCALDAMENTO

• L'unità è dotata di un circuito di protezione termica che si attiva in caso di surriscaldamento e si spegne.

• Attendere che l'apparecchio si raffreddi e spegnerlo. Indagare la causa del surriscaldamento. Se il problema persiste, contattare il servizio di assistenza.

DESCRIZIONE DEI PITTOGRAMMI UTILIZZATI

1. immergere la pompa con una leggera angolazione

2. non deve essere utilizzato per il pompaggio di acqua potabile.

3. non tirare il cavo di alimentazione.

4. non utilizzare cavi o spine danneggiati.

5. non rimanere in acqua mentre l'unità è in funzione.

6. Non utilizzare a temperature inferiori allo zero.

7 Conservare fuori dalla portata dei bambini.

8. leggere il manuale di istruzioni prima dell'uso

DESCRIZIONE DEGLI ELEMENTI GRAFICI

La numerazione che segue si riferisce agli elementi illustrati nei disegni: 1.Maniglia di trasporto 2.Cavo di alimentazione 3.Interruttore a galleggiante bloccabile 4.Interruttore a galleggiante 5.Apertura di ingresso dell'aria con pannello di copertura e girante 6.Connessione con filettatura femmina da 1½ 7.Riduttore 8.Gomito

• Potrebbero esserci delle differenze tra la grafica e il prodotto reale. SCOPO L'unità è adatta solo per lo svuotamento, il trasferimento e il pompaggio dei seguenti prodotti: - acqua pulita e acque reflue - depositi non corrosivi (ad es. perdite della lavatrice) - acqua leggermente clorata L'acqua non deve contenere solidi in sospensione che superino una dimensione massima di 35 mm. L'unità è completamente sommergibile (alloggiamento a tenuta stagna) e può essere immerso a una profondità di 7 metri. La temperatura dell'acqua non deve superare i 35 °C. Il dispositivo può essere utilizzato temporaneamente, ad esempio, per: - pompaggio di scantinati allagati - svuotamento di serbatoi e contenitori - estrazione dell'acqua da pozzi e cunicoli.

FUNZIONAMENTO DEL DISPOSITIVO57

Collegamento di un tubo o di un flessibile

• L'unità può essere azionata con un tubo flessibile o una tubazione. L'unità viene fornita dalla fabbrica con una filettatura femmina da 1 ½". Osservare le seguenti informazioni relative al drenaggio dell'acqua:

• Si noti che l'uso di un riduttore (7) può ridurre le prestazioni dell'unità.

• Il riduttore (7) deve essere accorciato in base al diametro utilizzato, per non ridurre inutilmente le prestazioni dell'unità.

• Si noti che l'unità non può essere spostata in modo flessibile come quando si utilizza un tubo solido.

• Si noti che la dimensione massima delle particelle deve essere ridotta in proporzione al diametro del tubo o della tubazione.

• Si noti che la capacità di scarico diminuisce all'aumentare della lunghezza del tubo di scarico.

COLLEGAMENTO DEL TUBO FLESSIBILE

• Se necessario, il riduttore (7) può essere tagliato con il diametro desiderato.

• Avvitare il gomito (8) sul raccordo con filettatura femmina da 1 ½" (6).

• Avvitare il riduttore (7) al gomito (8). (vedere figura D)

• Se si utilizza un tubo flessibile senza filettatura: far scorrere la fascetta appropriata sul tubo.

• Far scorrere il tubo (diametro interno 25 mm o 32 mm) sul riduttore (7) fino all'arresto (vedi fig. 5).

• Fissare il tubo con una fascetta stringitubo.

• Quando si utilizza un tubo flessibile con filettatura femmina (1''): avvitare il connettore del tubo flessibile sul riduttore 7. (vedere fig. F). (vedi fig. F)

• In alternativa, è possibile avvitare un tubo flessibile con filettatura femmina (1 ½ ") direttamente sul gomito (8).

• Se possibile, avvitare il tubo direttamente nel raccordo filettato femmina da 1 ½" (6) o utilizzare un adattatore adeguato (vedere Fig. G).

INTERRUTTORE A GALLEGGIANTE

L'apparecchio è dotato di un interruttore a galleggiante (4) che accende o spegne automaticamente l'apparecchio a seconda del livello dell'acqua. Controllare regolarmente il funzionamento dell'interruttore a galleggiante (4). Punto di commutazione Livello dell'acqua Altezza da includere Circa 500 mm Importo dell'esenzione Circa 250 mm L'altezza di pompaggio può essere regolata mediante l'interruttore a galleggiante (4) e la sua posizione nel dispositivo di bloccaggio dell'interruttore a galleggiante (3). Osservare le seguenti informazioni relative all'interruttore a galleggiante (4):

• Assicurarsi che l'interruttore a galleggiante (4) abbia sempre un gioco sufficiente e non sia fissato/attivato in modo permanente. Ciò potrebbe impedire lo spegnimento automatico, causando il funzionamento a secco dell'unità. Ciò causerebbe il danneggiamento della pompa.

• Assicurarsi che l'interruttore a galleggiante (4) possa muoversi liberamente e non sia limitato nel suo movimento.

• Mantenere una distanza sufficiente tra l'interruttore a galleggiante (4) e il blocco dell'interruttore a galleggiante (3), per evitare che l'apparecchio si spenga automaticamente e si asciughi.

• Assicurarsi che l'interruttore a galleggiante (4) sia posizionato in modo tale da non poggiare sul fondo del serbatoio. In questo modo si potrebbe evitare uno spegnimento automatico che causerebbe l'esaurimento dell'unità.

• Se necessario, bloccare l'interruttore a galleggiante (4) nella posizione desiderata spingendo il cavo nel blocco dell'interruttore a galleggiante (3) sul lato della pompa (vedere fig. H); quando l'interruttore a galleggiante si trova al livello dell'acqua specificato, si avvia o si arresta automaticamente. (vedi fig. H)

POSIZIONAMENTO DEL DISPOSITIVO

• Osservare le seguenti informazioni relative alla configurazione dell'apparecchio e prima di accenderlo:

• Il galleggiante (4) deve potersi muovere liberamente. L'apertura in cui viene calato il dispositivo non deve limitare in alcun modo la mobilità dell'interruttore a galleggiante (4).

• Non lasciare l'unità in funzione senza sorveglianza.

• Assicurarsi che l'unità sia saldamente appoggiata a terra o sospesa in modo sicuro.

• Quando si utilizza l'unità in specchi d'acqua con terreno fangoso naturale, posizionarla a un'altezza ridotta, ad esempio su mattoni.

• Verificare che il tubo flessibile o la tubazione siano stati collegati correttamente.

• Assicurarsi che il cavo di alimentazione (2) non sia sottoposto a carichi di trazione e abbia un allentamento sufficiente.

• Assicurarsi che il collegamento alla rete elettrica sia conforme alle specifiche indicate nei dati tecnici.

• Verificare che la presa di corrente sia in buone condizioni e che sia sufficientemente protetta.

• Evitare che l'umidità penetri nella spina o nella presa di corrente. C'è il rischio di scosse elettriche!

ACCENSIONE DEL DISPOSITIVO

Non toccare la spina di rete con le mani bagnate o umide. Collegare la spina di rete a una presa di corrente con un fusibile adeguato. ➢ L'apparecchio si accende quando l'interruttore a galleggiante (4) si trova al di sopra dell'altezza di intervento impostata o massima (vedere la Fig. K in posizione a). ➢ L'unità si spegne quando l'interruttore a galleggiante (4) raggiunge l'altezza di spegnimento impostata o minima (vedere la Fig. K in posizione b). Informazioni Quando l'apparecchio viene spento, l'acqua rimasta nella linea può rifluire attraverso l'apparecchio. Funzionamento manuale L'unità può essere utilizzata anche in modalità manuale (vedere Figura L). In modalità manuale, è possibile aspirare supporti fino a un'altezza di 25 mm. Avviso di tensione elettrica Non toccare la spina di rete con le mani bagnate o umide. NOTA Il funzionamento a secco può causare danni all'apparecchio. Spegnere l'apparecchio prima che si asciughi.

• Quando si toglie il cavo di alimentazione dalla presa di corrente, tenerlo per la spina.

• Se necessario, estrarre il dispositivo utilizzando il cavo di nylon.

• Bloccare l'interruttore a galleggiante (4) nella seguente posizione: (vedere Fig. L) Quando l'interruttore a galleggiante è impostato su questa posizione, l'unità è permanentemente accesa. Se il livello dell'acqua è troppo basso, spegnere manualmente la pompa per un certo periodo di tempo e utilizzarla per non più di 2 minuti per evitare il surriscaldamento della pompa. Se la pompa si surriscalda è acceso, attendere 15 minuti che il motore si raffreddi prima di utilizzarlo.

• Abbassare l'unità in acqua con una leggera angolazione per consentire la fuoriuscita dell'aria residua, quindi raddrizzarla.

• Assicurarsi che la posizione dell'interruttore a galleggiante (4) non sia cambiata.

• Inserire la spina di rete in una presa di corrente con un fusibile adeguato. L'apparecchio si accende. Supervisione del processo di pompaggio. Quando l'apparecchio inizia ad aspirare aria, scollegare il cavo di alimentazione dalla presa di corrente tenendo la spina. Informazioni Se l'unità si spegne nuovamente dopo un breve periodo di funzionamento, è possibile che l'interruttore a galleggiante si sia allentato. Rimontare l'interruttore a galleggiante come indicato nella figura. ESCLUSIVO Avviso di tensione elettrica Non toccare la spina di rete con le mani bagnate o umide.

• Quando si toglie il cavo di alimentazione dalla presa di corrente, tenerlo per la spina.

• Se necessario, estrarre il dispositivo utilizzando il cavo di nylon.

TABELLA DEGLI ERRORI

Il dispositivo non si avvia Controllare il collegamento dell'alimentazione. - Controllare che il cavo di alimentazione e la spina di rete non siano danneggiati. - Controllare il fissaggio sul sito di lavoro. - Verificare che l'interruttore a galleggiante sia al di sopra della posizione di accensione automatica. - Il dispositivo potrebbe essersi surriscaldato e il58 circuito di protezione è stato attivato. calore. In questo caso, attendere circa 15 minuti prima di riavviare il dispositivo. Se il dispositivo non si avvia, far controllare l'impianto elettrico da un'azienda specializzata. - La temperatura dell'acqua supera i 35°C e il circuito di protezione termica si attiva. - Controllare che l'apertura di ingresso dell'aria (5), la girante, il riduttore (7) e/o il tubo flessibile o la pompa siano in buone condizioni. il tubo sia privo di corpi estranei. L'unità funziona, ma non pompa acqua - Controllare che non rimanga aria all'interno dell'apparecchio. A tale scopo, abbassare l'apparecchio nell'acqua con una leggera angolazione e attendere che tutta l'aria fuoriesca. - Controllare che sia stato raggiunto il livello minimo di acqua, vedi dati tecnici. L'unità richiede un livello minimo di acqua per avviare il pompaggio. - Controllare che i tubi non siano intasati e che l'acqua non contenga solidi in sospensione di dimensioni particellari. superiore a 35 mm, che potrebbe intasare il dispositivo. - Verificare che il diametro del tubo flessibile utilizzato non sia troppo piccolo. - Verificare che il cavo non sia attorcigliato o bloccato. Eliminare le pieghe e/o i blocchi. - Verificare che il riduttore (7) e/o il gomito (8) non siano bloccati. Il dispositivo non si spegne automaticamente L'abbassamento dell'interruttore a galleggiante è difficile. Verificare se l'interruttore a galleggiante può muoversi liberamente. Rimuovere eventuali ostruzioni o garantire una sufficiente libertà di movimento. interruttore a galleggiante. Il dispositivo si spegne dopo un breve periodo di funzionamento. - Controllare che la temperatura dell'acqua non sia troppo alta. L'apparecchio potrebbe essere diventato surriscaldamento a causa dell'eccessiva temperatura dell'acqua e l'attivazione del circuito protezione termica. - Controllare il collegamento dell'alimentazione. - Controllare che il cavo di alimentazione e la spina di rete non siano danneggiati. - Verificare il fissaggio in loco. - Controllare che i tubi non siano intasati e che l'acqua non contenga solidi in sospensione di dimensioni particellari. superiore a 35 mm, che potrebbe intasare il dispositivo. Il dispositivo potrebbe essersi surriscaldato a causa di a causa dell'intasamento e il circuito di protezione termica è stato attivato. Capacità di trasferimento insufficiente o in calo - Controllare che i tubi non siano intasati e che l'acqua non contenga solidi in sospensione di dimensioni superiori a 35 mm che potrebbero intasare l'unità. - Controllare il diametro del tubo e l'altezza della pompa. Un'altezza eccessiva della pompa, unita a un diametro ridotto del tubo flessibile, può determinare una capacità di pompaggio ridotta. - Verificare che il cavo non sia attorcigliato o bloccato. Eliminare le pieghe e/o i blocchi.

PULIZIA E MANUTENZIONE

All'interno dell'unità non ci sono parti che richiedono manutenzione o lubrificazione da parte dell'utente.

• Pulire l'apparecchio con un panno morbido, umido e privo di pelucchi. Proteggere i componenti elettrici dall'umidità. Non utilizzare detergenti aggressivi come spray, solventi, detergenti a base di alcol o abrasivi per bagnare il panno.

• Rimuovere il pannello di copertura sul fondo della pompa per accedere all'apertura di ingresso dell'aria (5) (vedere la Fig. M).

• Sciacquare il riduttore (7) e gli altri raccordi con acqua pulita (vedere Fig. N).

• Pulire la parte inferiore della pompa e la girante con un getto d'acqua.

• Rimontare il pannello di copertura sull'unità. DATI TECNICI Pompa sommergibile per acque sporche Parametro Valore Valore Modello 04-735 04-736 Tensione di alimentazione 230V AC 230V AC Frequenza di alimentazione 50Hz 50Hz Potenza nominale 900W 1100W Profondità di lavoro massima

Prevalenza massima dell'acqua 9 m 9,5 m Classe di protezione

Grado di protezione IPX8 IPX8 Immersione minima 11,5 cm 11,5 cm Dimensioni (LxLxA) 17,5 x 15,8 x 36,5 cm 17,5 x 15,8 x 36,5 cm Diametro dell'attacco del tubo dell'acqua 1'' 1 ½'' 1'' 1 ½'' Profondità dell'acqua che attiva la pompa 50 cm 50 cm Livello massimo dell'acqua dopo l'aspirazione 3,5 cm 3,5 cm Diametro massimo dei contaminanti 25 mm 25 mm Capacità massima 17000 l/h 18000 l/h Temperatura massima dell'acqua 35ºC 35ºC Massa 5,9 kg 6,1 kg Anno di produzione

PROTEZIONE DELL'AMBIENTE59

I prodotti alimentati elettricamente non devono essere smaltiti con i rifiuti domestici, ma devono essere portati nelle strutture appropriate per lo smaltimento. Per informazioni sullo smaltimento, rivolgersi al rivenditore del prodotto o alle autorità locali. I rifiuti di apparecchiature elettriche ed elettroniche contengono sostanze inerti per l'ambiente. Le apparecchiature non riciclate rappresentano un rischio potenziale per l'ambiente e la salute umana.

Le batterie ricaricabili non devono essere smaltite nei rifiuti domestici, né devono essere gettate nel fuoco o nell'acqua. Le batterie danneggiate o usate devono essere riciclate correttamente in conformità alla direttiva vigente sullo smaltimento di pile e accumulatori. "Grupa Topex Spółka z ograniczoną odpowiedzialnością". Spółka komandytowa con sede legale a Varsavia, ul. Pograniczna 2/4 (di seguito: "Grupa Topex") informa che tutti i diritti d'autore sul contenuto del presente manuale (di seguito: "Manuale"), compresi, tra gli altri. Il testo, le fotografie, i diagrammi, i disegni e la sua composizione appartengono esclusivamente a Grupa Topex e sono tutelati dalla legge del 4 febbraio 1994 sul diritto d'autore e sui diritti connessi (Gazzetta Ufficiale 2006 n. 90 Poz. 631, e successive modifiche). La copia, l'elaborazione, la pubblicazione, la modifica a fini commerciali dell'intero Manuale e dei suoi singoli elementi, senza il consenso di Grupa Topex espresso per iscritto, è severamente vietata e può comportare responsabilità civili e penali. Dichiarazione di conformità UE Produttore: Grupa Topex Sp. z o.o. Sp.k., Pograniczna 2/4 02-285 Warszawa Prodotto: Pompa sommersa per acque sporche Modello: 04-735; 04-736 Nome commerciale: NEO TOOLS Numero di serie: 00001 ÷ 99999 La presente dichiarazione di conformità è rilasciata sotto l'esclusiva responsabilità del produttore. Il prodotto sopra descritto è conforme ai seguenti documenti: Direttiva sulla bassa tensione 2014/35/UE Direttiva sulla compatibilità elettromagnetica 2014/30/UE Direttiva RoHS 2011/65/UE, modificata dalla direttiva 2015/863/UE. E soddisfa i requisiti degli standard: EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A2:2019+ A14:2019+A15:2021; 60335-2-41:2021+A11:2021; EN 62233:2008 EN IEC 55014-:2021; EN IEC 55014-2:2021; EN IEC 61000-3- 2:2019+A1:2021; EN 61000-3-3:2013+A1:2019+A2:2021 EN IEC 63000:2018 La presente dichiarazione si riferisce esclusivamente alla macchina così come immessa sul mercato e non comprende i componenti aggiunte dall'utente finale o eseguite da lui successivamente. Nome e indirizzo della persona residente nell'UE autorizzata a preparare il fascicolo tecnico: Firmato a nome di: Grupa Topex Sp. z o.o. Sp.k. 2/4 Via Pograniczna 02-285 Varsavia Paweł Kowalski Responsabile della qualità del gruppo TOPEX Varsavia, 2023-11-21
