08-828 - Skrutkovač NEO tools - Bezplatný návod na obsluhu

Typ produktu	Skrutkovač
Značka	NEO tools
Model	08-828
Napájanie	230 V, 50 Hz
Výkon	500 W
Otáčky bez zaťaženia	0–2800 ot./min
Regulácia otáčok	Plynulá, pomocou spúšte
Smer otáčania	Vpravo/vaľavo (prepínač)
Upínanie nástroja	Bezkľúčové, 10 mm
Maximálny priemer vŕtania do ocele	10 mm
Maximálny priemer vŕtania do dreva	25 mm
Hmotnosť	1,2 kg
Rozmery (dĺžka x šírka x výška)	200 x 60 x 60 mm
Materiál krytu	Zosilnený plast
Doplňujúce funkcie	Blokovanie vretena, LED osvetlenie
Trieda ochrany	II
Hlučnosť	85 dB(A)
Vibrácie	2,5 m/s²
Údržba a čistenie	Čistiť suchou handričkou, kontrolovať uhlíkové kefy
Bezpečnosť	Odpojiť pred čistením, používať ochranné okuliare
Náhradné diely a opravy	Dostupné u autorizovaných servisných technikov
Návod na obsluhu	Dostupný v PDF na stránke výrobcu

Často kladené otázky - 08-828 NEO tools

Ako vymeniť bit v skrutkovači NEO tools 08-828?

Ak chcete vymeniť bit, potiahnite puzdro bezkľúčového upínania dopredu, vyberte starý bit a vložte nový, potom puzdro uvoľnite. Uistite sa, že bit je dobre usadený.

Ako nastaviť krútiaci moment?

Skrutkovač NEO tools 08-828 má plynulú reguláciu otáčok pomocou spúšte. Krútiaci moment závisí od tlaku na spúšť – čím silnejšie stlačíte, tým väčší krútiaci moment.

Ako zmeniť smer otáčania?

Prepínač smeru otáčania sa nachádza nad spúšťou. Posuňte ho doľava na skrutkovanie, alebo doprava na odskrutkovanie.

Je skrutkovač vhodný na vŕtanie?

Áno, skrutkovač NEO tools 08-828 možno použiť na vŕtanie do dreva (do 25 mm) a ocele (do 10 mm) s použitím vhodných vrtákov.

Ako čistiť skrutkovač?

Pred čistením odpojte zariadenie od napájania. Použite suchú, mäkkú handričku na odstránenie prachu. Nepoužívajte vodu ani chemické prostriedky.

Čo robiť, keď skrutkovač prestane fungovať?

Skontrolujte, či napájací kábel nie je poškodený a či zásuvka funguje. Ak nie, kontaktujte autorizovaný servis NEO tools.

Aké bezpečnostné opatrenia treba dodržiavať?

Vždy noste ochranné okuliare, nepoužívajte skrutkovač vo vlhkom prostredí, odpojujte pred nastavovaním a čistením.

Kde nájsť náhradné diely?

Náhradné diely pre model 08-828 sú dostupné u autorizovaných distribútorov NEO tools a v servise. Kontaktujte výrobcu pre viac informácií.

Ako skontrolovať stav uhlíkových kief?

Odpojte skrutkovač, odskrutkujte skrutky krytu a vyberte kefy. Ak sú kratšie ako 5 mm, vymeňte ich za nové rovnakých rozmerov.

Aká je záruka na skrutkovač NEO tools 08-828?

Štandardná záruka je 2 roky od dátumu nákupu. Uschovajte doklad o kúpe pre prípadné reklamácie.

NÁVOD NA OBSLUHU 08-828 NEO tools

NÁVOD Mikro nastavovací momentový klúč

PREČÍTAJTE SI PRED POUŽÍTÍM

1. Tento momentový klúč je precízny nástroj určený iba na dotiahnutie skrutiek a matíc na požadovaný krútiaci moment.
2. Nepoužívajte ho ako „drvič matíc“, páčidlo, kladivo alebo namiesto bežného račňového klúča.
3. Nepoužívajte krútiaci moment presahujúci maximálnu kapacitu klúča. Zaťažujte iba rukovát a nepoužívajte žiadne predlžovacie tyče (kus rúry položený na rukovát).
4. Momentový klúč držiaka hlavice by sa mal používať s hlavicami nástrojov Neo. Ak používate špeciálne hlavice, krútiaci moment nastavte podľa vzorca na obr. A.
5. Dbajte na to, aby ste nastavili klúč na presné krútiace momenty, vyšší krútiaci moment spôsobí vážne poškodenie zariadenia, na ktorom pracujete.
6. Klúč v žiadnom prípade nerozoberajte. Vysoko namáhané vnútorné komponenty môžu pri neúmyselnom uvolnení spôsobit vážne zranenie.
7. Klúč by sa mal pravidelne kalibrovať. Kalibrácia klúča by sa mala skontrolovať najmenej raz ročne, po akejkol'vek neobvyklej manipulácii alebo preťažení alebo po 5 000 cykloch („kliknutiach“).

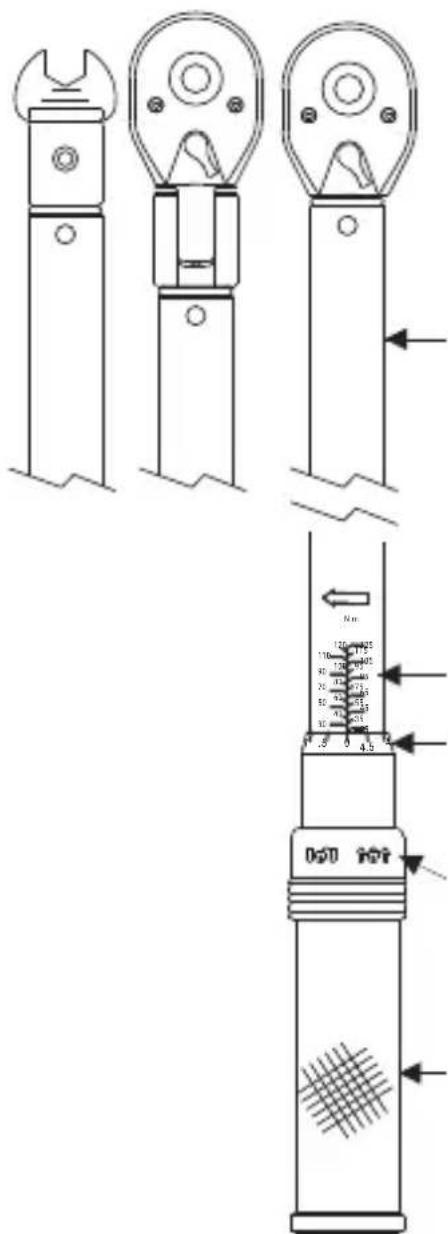

Typy hlavíc

1. Pevná hlavica račne

45-zubová otočná račna: klúč pracuje v smere hodinových ručičiek a aj proti smeru hodinových ručičiek. Pokial' nie je uvedené inak, klúč sa kalibruje iba v smere hodinových ručičiek.

Kryt posúvača otáčajte v smere hodinových ručičiek pre smer proti smeru hodinových ručičiek

1. Flexibilná hlavica račne

Kryt posúvača otáčajte proti smeru hodinových ručičiek pre smer v smere hodinových ručičiek

Funguje rovnako ako pevná račna, ale dá sa otočit' ±15° nahor alebo nadol.

1. Držiak hlavice

Na hlavice račne rôznych vel'kostí, s otvoreným koncom, očkové hlavice alebo očkoploché hlavice

Momentový klůč označuje, kedy bol dosiahnutý prednastavený krútiaci moment uvolnením o niekolko stupňov volného pohybu, ktorý zvyčajne sprevádza zvukový signál „kliknutia“.

Telo z kalenej legovanej ocele

JEDNODUCHÉ ČÍTANIE STUPNÍC:

Hlavná stupnica krútiaceho momentu

Vedl'ajšia stupnica krútiaceho momentu

(Praktická referenčná stupnica sekundárnych jednotiek je umiestnená na zadnej strane)

Blokovací gombík na potiahnutie/zatlačenie zaistuje zvolený krútiaci moment pri náhodnej zmene, s jednoduchým zamknutím a odomknutím

1. Vytiahnite blokovací gombík von. Pokyny na zamykanie a odomykanie sú označené príslušnými ikonami na blokovacom gombíku.
2. Rukovat' otočte v smere hodinových ručičiek na zvýšenie krútiaceho momentu a proti smeru hodinových ručičiek na jeho zníženie.
3. Hlavné stupnice ukazujú veľkosť krútiaceho momentu v primárnych aj sekundárnych jednotkách. Vedľajšia stupnica ukazuje jemné zvyšovanie v primárnych jednotkách. Príklady nájdete na nasledujúcej strane.
4. Blokovací gombík zatlačte späť, aby sa rukoväť uzamkla. Vedľajšia stupnica sa môže o kúsok posúvať na ktorúkolvek stranu stredovej čiary bez toho, aby to malo vplyv na presnosť vašich nastavení.

PRÍKLADY NASTAVENIA

25.0 N.m (18.4 Lb.ft)

125 N.m

47.5 N.m (35.0 Lb.ft)

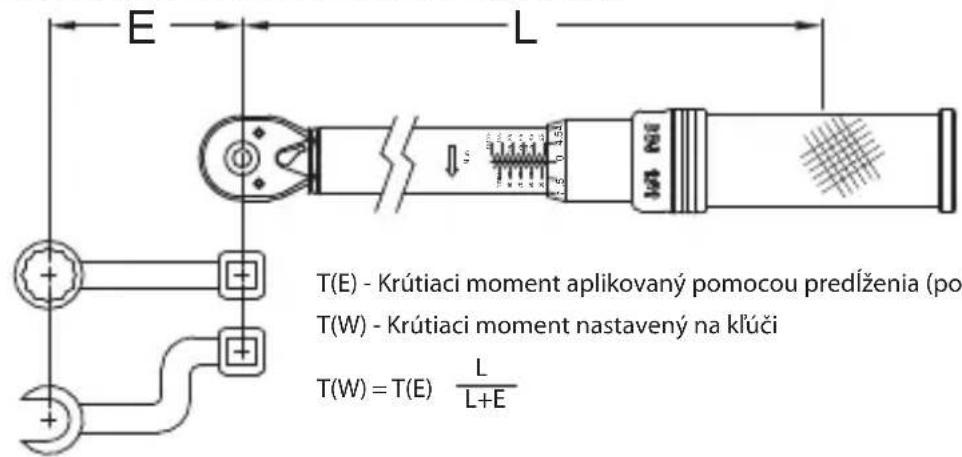

Predlženia, ktoré posúvajú stred upevňovaného prvku od stredovej čiary pohonu račne, majú za následok to, že skutočný krútiaci moment sa líši od momentu zobrazeného na klůči. V dôsledku toho musí byť krútiaci moment nastavený na klůči korigovaný pomocou vzorca uvedeného na nasledujúcej strane.

A

T(E) - Krútiaci moment aplikovaný pomocou predlženia (požadovaný krútiaci moment)

T (W) = T (E) L/L + E

APLIKÁCIA KRÚTIACEHO MOMENTU

1. Do štvorhranného pohonu račne a do upevňovacieho prvku, ktorý chcete utiahnut, nasadte príslušnú objímku alebo nástavec pohonu.
2. Tlak ruky vyvíjajte na rukováť a LEN NA RUKOVÁŤ. Klúč na hlavici račne môžete podopriet druhou rukou, aby ste ho upevnili, najmä pri použití dlhých nástavcov objímok, bez toho, aby ste výrazne ovplyvnili presnosť klúča
3. Ak z dôvodu potrebného úsilia potrebujete použit obidve ruky, druhú ruku položte na hornú časť prvej ruky, nikdy nie na inú časť klúča.
4. Pomaly a rovnomerne zatiahnite alebo zatlačte, až kým sa klúč na okamih neuvoľní, so zretelňým zvukom „kliknutia“ alebo bez neho. V tomto bode uvoľnite tlak. NEVYVÍJAJTE PRÍLIŠ VYSOKÝ KRÚTIACI MOMENT!

BEZPEČNOSTNÉ UPOZORNENIE

Upevňovacie prvky, objímky, ako aj samotný klůč s nadmerným krútiacim momentom alebo tie, ktoré sú chybné, sa môžu náhle zlomiť a spôsobiť stratu rovnováhy, pád alebo iné zranenie. Uistite sa, že máte pevné podpery, sú správne vyvážené a ak je to potrebné, používajú vhodný postroj, opierku chrbta alebo iné bezpečnostné zariadenie.

ÚDRŽBA

1. Pokial' sa klúč nepoužíva, nastavte ho na najnižšiu hodnotu (s výnimkou momentových klúčov s predvolbou a elektronických momentových klúčov) a uložte ho do dodávaného puzdra.

2. S výnimkou račňového mechanizmu klůč nemažte. Račňový mechanizmus môže byť podľa potreby namazaný niekolkými kvapkami ľahkého strojového oleja.

3. Na čistenie klúča nepoužívajte acetón ani iné rozpúšťadlá, namiesto toho používajte čistiace prostriedky na okná alebo denaturovaný alkohol na čistei handričke.
4. S výnimkou račňového mechanizmu neexistujú žiadne časti, ktoré by mohol obsluhovať používatel'. Momentový klůč v žiadnom prípade nerozoberaite. V prípade potreby zašlite klůč do najiblížšieho autorizovaného servisu.

CERTIFIKÁCIA

Tento momentový klúč je certifikovaný ako kalibrovaný pred expedovaním s presnostou +/- 4% v smere hodinových ručičiek.
