08-828 - șurubelniță NEO tools - Manual de utilizare gratuit

Tip produs	Șurubelniță
Marcă	NEO tools
Model	08-828
Alimentare	230 V, 50 Hz
Putere	500 W
Viteză de rotație fără sarcină	0–2800 rot/min
Reglare viteză	Continuă, prin intermediul trăgaciului
Direcție de rotație	Dreapta/stânga (comutator)
Mandrină	Fără cheie, 10 mm
Diametru maxim de găurire în oțel	10 mm
Diametru maxim de găurire în lemn	25 mm
Greutate	1,2 kg
Dimensiuni (L x l x h)	200 x 60 x 60 mm
Material carcasă	Material plastic ranforsat
Funcții suplimentare	Blocare ax, iluminare LED
Clasă de protecție	II
Nivel zgomot	85 dB(A)
Nivel vibrații	2,5 m/s²
Întreținere și curățare	Curățați cu o cârpă uscată, verificați perii de cărbune
Siguranță	Deconectați înainte de curățare, purtați ochelari de protecție
Piese de schimb și reparații	Disponibile la service-uri autorizate
Manual de utilizare	Disponibil în format PDF pe site-ul producătorului

Întrebări frecvente - 08-828 NEO tools

Cum se schimbă bitul la șurubelnița NEO tools 08-828?

Pentru a schimba bitul, trageți manșonul mandrinei fără cheie înainte, scoateți bitul vechi și introduceți-l pe cel nou, apoi eliberați manșonul. Asigurați-vă că bitul este bine fixat.

Cum se reglează cuplul?

Șurubelnița NEO tools 08-828 are o reglare continuă a vitezei prin intermediul trăgaciului. Cuplul depinde de presiunea pe trăgaci - cu cât apăsați mai tare, cu atât cuplul este mai mare.

Cum se schimbă direcția de rotație?

Comutatorul direcției de rotație se află deasupra trăgaciului. Mutați-l la stânga pentru a înșuruba sau la dreapta pentru a deșuruba.

Este șurubelnița potrivită pentru găurire?

Da, șurubelnița NEO tools 08-828 poate fi folosită pentru găurirea în lemn (până la 25 mm) și oțel (până la 10 mm) cu burghiele corespunzătoare.

Cum se curăță șurubelnița?

Înainte de curățare, deconectați aparatul de la alimentare. Folosiți o cârpă uscată și moale pentru a îndepărta praful. Nu utilizați apă sau substanțe chimice.

Ce să fac dacă șurubelnița nu mai funcționează?

Verificați dacă cablul de alimentare este deteriorat și dacă priza funcționează. Dacă nu, contactați service-ul autorizat NEO tools.

Ce măsuri de siguranță trebuie respectate?

Purtați întotdeauna ochelari de protecție, nu utilizați șurubelnița în medii umede, deconectați-o înainte de reglare și curățare.

Unde se găsesc piesele de schimb?

Piesele de schimb pentru modelul 08-828 sunt disponibile la distribuitorii autorizați NEO tools și în service. Contactați producătorul pentru mai multe informații.

Cum se verifică starea perilor de cărbune?

Deconectați șurubelnița, deșurubați șuruburile carcasei și scoateți perii. Dacă sunt mai scurți de 5 mm, înlocuiți-i cu alții noi de aceleași dimensiuni.

Care este garanția pentru șurubelnița NEO tools 08-828?

Garanția standard este de 2 ani de la data achiziționării. Păstrați dovada de cumpărare pentru eventuale reclamații.

MANUAL DE UTILIZARE 08-828 NEO tools

1. Această cheie dinamometrică este un instrument de precizie conceput exclusiv pentru a strânge şuruburile și piulițele la cuplul corect.
2. Nu trebuie utilizată pentru a deşuruba „piulițe gripate”, pentru susținerea obiectelor, ca substitut de ciocan sau în loc de o cheie cu clichet obișnuită.
3. Nu aplicați un cuplu care depășește cuplul maxim al cheii. Aplicați forța numai pe mâner. Nu folosiți elemente de extensie (de exemplu, tuburi atașate la mâner).
4. Suportul pentru capetele cheii dinamometrice cooperează cu capetele uneltelor Neo. În cazul utilizării unor capete speciale, setați cuplul conform modelului din ilustratie.
5. Asigurați-vă că cuplul cheii a fost setat exact conform recomandărilor descrise în datele tehnice relevante. În caz contrar, cuplul aplicat poate fi prea mic sau prea mare, ceea ce în consecință duce la deteriorarea elementului înșurubat.
6. În niciun caz nu trebuie să demontați cheia. Componentele interne foarte tensionate pot provoca vătămări corporale grave dacă sunt eliberate într-un mod necontrolat.
7. Periodic, cheia trebuie calibrată. Cheia trebuie calibrată cel puțin o dată pe an, după orice utilizare sau supraîncărcare incorrectă sau după 5000 de cicluri („clicuri“).

Tipuri de capete

1. Cap de cliche fix

Clichet în două direcții, 45 de dinți: permite cheia să funcționeze la dreapta și la stânga. Vă rugăm să rețineți că cheia a fost calibrată numai pentru funcționarea spre dreapta, cu excepția cazului în care se menționează altfel.

Pentru a comuta cheia spre stânga, răsuciți comutatorul la dreapta.

1. Cap de clichet elastic

Pentru a comuta cheia să lucreze la dreapta, rotiți comutatorul la stânga.

Funcționează la fel ca un capăt fix, dar poate fi înclinată cu ±15° în sus sau în jos.

1. Prindere capete

Conlucrează cu diferite tipuri de capete de clichet – cu capete plate, prize și prize deschise.

Cheia dinamometrică indică atingerea unui cuplu dat printr-un salt de câteva grade, de obicei însoțit de un „clic” sonor.

Corpul din aliaj de oțel călit

SCARA LIZIBILĂ:

Scara de bază a cuplului

Scara de precizie a cuplului

(Pentru comoditate, în spatele cheii există o scară de referință într-o unitate suplimentară)

Capacul de blocare detaşabil protejează cuplul selectat împotriva schimbărilor accidentale. Poate fi ușor blocat și deblocat.

Mânerul durabil în întregime din metal, cu suprafață moletată

SETAREA CUPLULUI

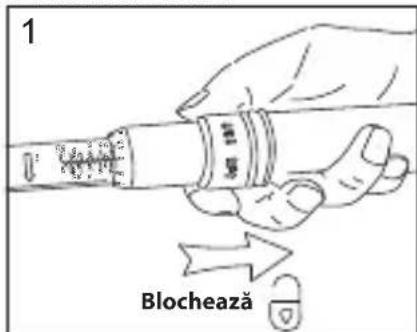

1. Tragetii în jos capacul de blocare. Simbolurile de pe capac indică direcția de blocare și deblocare.

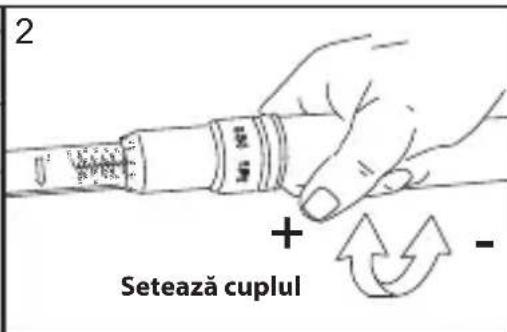

2. Rotiți mânerul spre dreapta pentru a mări cuplul sau spre stânga pentru a-l reduce.
3. Scara principală indică cuplul în unitățile de bază și secundare. Scara de precizie indică setarea exactă a unității de bază. Vezi exemplele p pagina următoare.
4. Împingeți capacul de blocare înapoi, pentru a bloca mânerul. Scara de precizie se poate deplasa ușor în raport cu marcajul liniei centrale, ceea ce nu afectează precizia setărilor.

EXEMPLE DE SETĂRI

25.0 N.m (18.4 Lb.ft)

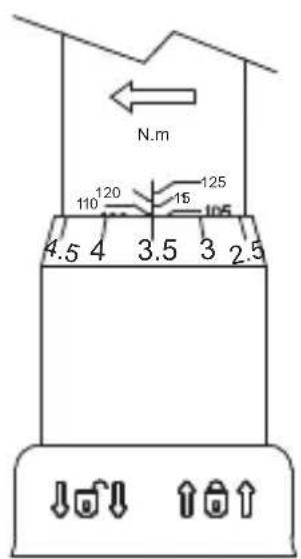

125 N.m

47.5 N.m (35.0 Lb.ft)

Capetele care îndepărtează centrul racordului înșurubat de axa de simetrie a acționării cu clichet, determină că cuplul real diferă de cel indicat pe cheie. Din acest motiv, este necesar să corectați cuplul setat conform formulei de pe pagina următoare.

APLICAREA CUPLULUI

1. Asezați capătul sau capacul de fixare corespunzător pe actionarea pătrată a clichetului și pe racordul care trebuie strâns.
2. Aplicați cu mâna forța pe mâner (NUMAI PE MÂNER). Cu cealaltă mână, puteți ține capul de clichet pentru a-l stabiliza, mai ales atunci când utilizați vârfuri lungi. Acest lucru nu va afecta în mod deosebit precizia cheii.
3. În cazul în care forța aplicată necesită utilizarea ambelor mâini, mâna a doua trebuie să se sprijine pe prima mână. Nu puneți niciodată cealaltă mână într-un alt loc pe cheie.
4. Împingeți sau trageți ușor și constant cheia până la saltul momentan, care poate fi sau nu însoțit de un "clic". În acest moment, forța trebuie oprită imediat. NU DEPĂȘITI CUPLUL!

AVERTIZĂRI DE SIGURANTĂ

Racordurile strânse excesiv sau deteriorate, capetele sau cheia în sine pot crăpa brusc. În acest caz, utilizatorul își poate pierde echilibrul, poate să cadă sau să sufere diverse leziuni. Când utilizați cheia, stați ferm la sol, nu uitați să vă mențineți echilibrul și, dacă este necesar, folosiți un ham, un suportul pentru spate sau alte dispozitive de siguranță.

ÎNTRETINEREA

1. Dacă cheia nu va fi utilizată, setați cuplul cel mai mic (nu se aplică cheilor de reglare fixă și cheilor electronice) și puneți cheia în tocul furnizat.

2. Nu lubrifiati cheia - cu exceptia mecanismului cu clichet. Mecanismul cu clichet poate fi lubrifiant la nevoie cu câteva picături de ulei de mașină.

3. Nu folosiți acetonă sau alți solventi pentru a curăța cheia. Folosiți o cârpă curată îmbibată cu lichid pentru spălat geamurile sau spirt denaturat.

4. Cheia nu conține componente care pot fi reparate de utilizator, cu excepția mecanismului cu clichet. În niciun caz nu trebuie să demontați cheia dinamometrică. Dacă este necesară intervenția service-ului, furnizați cheia celui mai apropiat centru de service autorizat al producătorului.

CERTIFICARE

Această cheie dinamometrică a fost calibrată înainte de livrare cu o precizie de +/- 4% spre dreapta.
