ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ K 2 Battery Set Kärcher

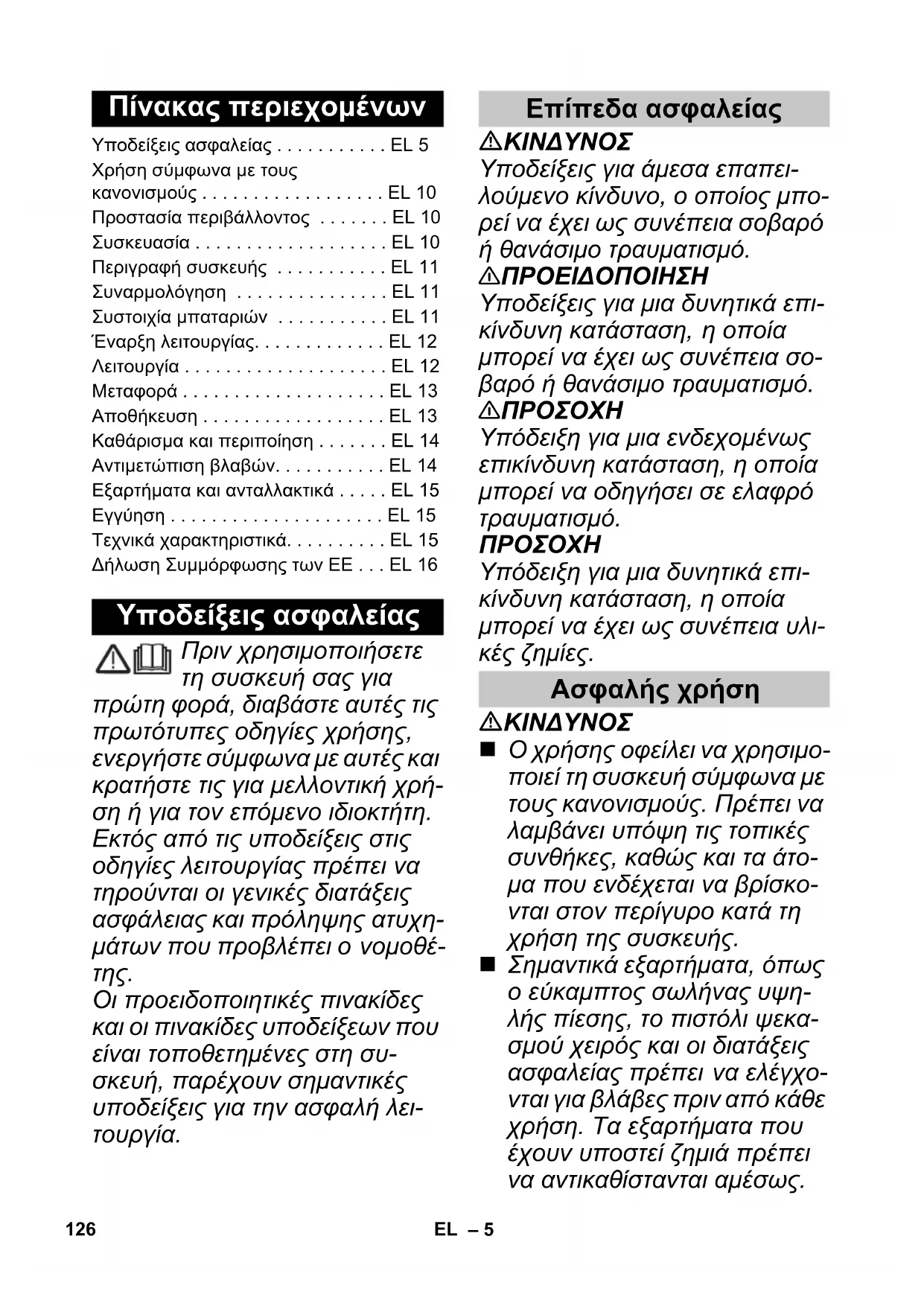

Οι προειδοποιητικές πινακίδες και οι πινακίδες υποδείξεων που είναι τοποθετημένες στη συ- σκευή, παρέχουν σημαντικές υποδείξεις για την ασφαλή λει-

Υποδείξεις για άμεσα επαπει- λούμενο κίνδυνο, ο οποίος μπο- ρεί να έχει ως συνέπεια σοβαρό ή θανάσιμο τραυματισμό. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Υποδείξεις για μια δυνητικά επι- κίνδυνη κατάσταση,

μπορεί να έχει ως συνέπεια σο- βαρό ή θανάσιμο τραυματισμό.

Υπόδειξη για μια ενδεχομένως επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε ελαφρό τραυματισμό.

Υπόδειξη για μια δυνητικά επι- κίνδυνη κατάσταση, η οποία μπορεί να έχει ως συνέπεια υλι- κές ζημίες.

Ο χρήσης οφείλει να χρησιμο- ποιεί τη συσκευή σύμφωνα με τους κανονισμούς. Πρέπει να λαμβάνει υπόψη τις τοπικές συνθήκες, καθώς και τα άτο- μα που ενδέχεται να βρίσκο- νται στον περίγυρο κατά τη χρήση της συσκευής. Σημαντικά εξαρτήματα, όπως ο εύκαμπτος σωλήνας υψη- λής πίεσης, το πιστόλι ψεκα- σμού χειρός και οι διατάξεις ασφαλείας πρέπει

νται για βλάβες πριν από κάθε χρήση. Τα εξαρτήματα που έχουν υποστεί ζημιά πρέπει να αντικαθίστανται αμέσως. Πίνακας περιεχομένων Υποδείξεις ασφαλείας . . . . . . . . . . . EL 5 Χρήση σύμφωνα με τους κανονισμούς . . . . . . . . . . . . . . . . . . EL 10 Προστασία περιβάλλοντος . . . . . . . EL 10 Συσκευασία . . . . . . . . . . . . . . . . . . . EL 10 Περιγραφή συσκευής . . . . . . . . . . . EL 11 Συναρμολόγηση . . . . . . . . . . . . . . . EL 11 Συστοιχία μπαταριών . . . . . . . . . . . EL 11 Έναρξη λειτουργίας. . . . . . . . . . . . . EL 12 Λειτουργία . . . . . . . . . . . . . . . . . . . . EL 12 Μεταφορά . . . . . . . . . . . . . . . . . . . . EL 13 Αποθήκευση . . . . . . . . . . . . . . . . . . EL 13 Καθάρισμα και περιποίηση . . . . . . . EL 14 Αντιμετώπιση βλαβών. . . . . . . . . . . EL 14 Εξαρτήματα και ανταλλακτικά . . . . . EL 15 Εγγύηση . . . . . . . . . . . . . . . . . . . . . EL 15 Τεχνικά χαρακτηριστικά. . . . . . . . . . EL 15 Δήλωση Συμμόρφωσης των ΕE . . . EL 16 Υποδείξεις ασφαλείας Επίπεδα ασφαλείας Ασφαλής χρήση 126 EL– 6 Μην θέτετε σε λειτουργία μια συσκευή που έχει χαλασμένα εξαρτήματα. Οι δέσμες υψηλής πίεσης μπορεί να αποδειχτούν επι- κίνδυνες σε περίπτωση μη εν- δεδειγμένης χρήσης. Η δέσμη δεν πρέπει να κατευθύνεται πάνω σε άτομα, ζώα, ενεργο- ποιημένο ηλεκτρικό εξοπλι- σμό ή στην ίδια τη συσκευή. Μην στρέφετε τη ριπή υψηλής πίεσης σε άλλα άτομα ή στον εαυτό σας για να καθαρίσετε ρούχα ή παπούτσια. Τα ελαστικά οχημάτων/οι βαλ- βίδες ελαστικών μπορεί να υποστούν ζημιά και να διαρ- ραγούν από τη ριπή υψηλής πίεσης. Η πρώτη ένδειξη για κάτι τέτοιο είναι ο αποχρωματι- σμός του ελαστικού. Τα ελα- στικά οχημάτων /οι βαλβίδες ελαστικών που έχουν υποστεί ζημιά είναι επικίνδυνα για τη ζωή. Κατά τον καθαρισμό τη- ρείτε μια απόσταση ριπής του- λάχιστον 30 cm! 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μην χρησιμοποιείτε τη συ- σκευή εάν υπάρχουν άλλα άτο- μα εντός του εύρους λειτουργί- ας της, εκτός εάν φορούν προ- στατευτικά ενδύματα. Δεν επιτρέπεται η χρήση

συσκευής από παιδιά ή άτομα που δεν έχουν ενημερωθεί σχετικά με το χειρισμό της. Η συσκευή αυτή δεν πρέπει να χρησιμοποιείται από άτομα με περιορισμένες κινητικές, αισθητηριακές ή νοητικές ικα- νότητες χωρίς σχετική εμπει- ρία και/ή γνώσεις, εκτός εάν επιβλέπονται από ένα αρμό- διο για την ασφάλειά τους άτομο ή τους έχουν δοθεί οδηγίες για τη χρήση της συ- σκευής και έχουν κατανοήσει τους κινδύνους που ενδέχεται να προκύψουν. Τα παιδιά δεν πρέπει να παί- ζουν με τη συσκευή. Τα παιδιά πρέπει να βρίσκο- νται υπό επιτήρηση, ώστε να εξασφαλιστεί ότι δεν θα παί- ζουν με τη συσκευή

Πριν από κάθε εργασία με ή στη συσκευή διασφαλίστε τη σωστή έδρασή της, ώστε να αποφύγετε ατυχήματα ή ζημι- ές από την ανατροπή της. Η ριπή νερού που εξέρχεται από το μπεκ υψηλής πίεσης προκαλεί δύναμη οπισθοδρό- μησης στο πιστόλι ψεκασμού χειρός. Φροντίστε για την ασφαλή στήριξή σας

τάτε καλά το πιστόλι ψεκα- σμού χειρός και το σωλήνα

Η συσκευή δεν πρέπει να μέ- νει ποτέ χωρίς επιτήρηση, όταν βρίσκεται σε λειτουργία.

Σε περίπτωση παρατεταμέ- νης διακοπής της εργασίας, απενεργοποιήστε τη συσκευή από το διακόπτη της. Μην χρησιμοποιείτε τη συ- σκευή σε θερμοκρασίες κάτω των 0 °C. 127EL– 7

Απαγορεύεται η λειτουργία σε χώρους όπου υπάρχει κίνδυ- νος έκρηξης. Μην ψεκάζετε αντικείμενα που περιέχουν βλαβερά για την υγεία υλικά (π.χ. αμίαντο). Μην ψεκάζετε με καύσιμα

Μην αναρροφάτε ποτέ υγρά που περιέχουν διαλύτες ή μη αραιωμένα οξέα και διαλύτες! Τέτοια είναι π.χ. η βενζίνη, τα αραιωτικά χρώματος ή το πε- τρέλαιο θέρμανσης. Το εκνέ- φωμα ψεκασμού είναι πολύ εύφλεκτο, εκρηκτικό και τοξι- κό. Μην χρησιμοποιείτε ακε- τόνη, μη αραιωμένα οξέα και διαλύτες, επειδή μπορεί να δι- αβρώσουν τα υλικά της συ-

Κρατάτε τις πλαστικές συ- σκευασίες μακριά από τα παι- διά, υφίστανται κίνδυνος

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Σύμφωνα με τους ισχύοντες κανονισμούς, η συσκευή δεν πρέπει ποτέ να λειτουργεί στο δίκτυο πόσιμου νερού χωρίς διαχωριστή συστήματος. Βε- βαιωθείτε ότι η σύνδεση της μονάδας κατεργασίας οικια- κών υδάτων, με την οποία λει- τουργεί ο καθαριστής υψηλής πίεσης, διαθέτει διαχωριστή συστήματος κατά EN 12729 Τύπος BA. Το νερό που ρέει

ένα διαχωριστή συστήματος θεωρείται μη πόσιμο. Οι εύκαμπτοι σωλήνες υψη- λής πίεσης, τα εξαρτήματα και οι συμπλέκτες είναι σημαντικά για την ασφάλεια της συσκευ- ής. Να χρησιμοποιούνται μόνο οι εύκαμπτοι σωλήνες υψηλής πίεσης, τα εξαρτήμα- τα και οι συμπλέκτες που συ- νιστώνται από τον κατασκευ-

αποσύνδεση του ελαστικού σωλήνα προσαγω- γής ή υψηλής πίεσης είναι δυ- νατόν να εξέλθει καυτό νερό από τις συνδέσεις μετά τη λει-

Κατά την επιλογή του τόπου φύλαξης και τη μεταφορά λά- βετε υπόψη το βάρος της συ- σκευής (βλ. τεχνικά χαρακτη- ριστικά), προκειμένου να αποφύγετε ατυχήματα ή

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αυτή η συσκευή σχεδιάστηκε για τη χρήση απορρυπαντι- κών, τα οποία παρέχονται ή συνιστώνται από τον κατα- σκευαστή. Η χρήση άλλων απορρυπαντικών ή χημικών μπορεί να επηρεάσει αρνητι- κά την ασφάλεια της συσκευ-

απορρυπαντικό 128 EL– 8 Η λανθασμένη χρήση απορ- ρυπαντικών μπορεί να προ- καλέσει σοβαρό τραυματισμό ή δηλητηρίαση. Διατηρείτε τα απορρυπαντικά μακριά από τα παιδιά.

Οι διατάξεις ασφαλείας αποσκο- πούν στην προστασία του χρή- στη και δεν πρέπει να τροποποι- ούνται ή να παραλείπονται. Ο διακόπτης του μηχανήματος αποτρέπει την τυχαία ενεργο-

μηχανήματος. Η ασφάλεια κλειδώνει το μοχλό του πιστολιού ψεκασμού χειρός και αποτρέπει την ακούσια ενερ- γοποίηση της συσκευής. Όταν αφήνετε ελεύθερο το μο- χλό του πιστολιού ψεκασμού χειρός, απενεργοποιείται ο δια- κόπτης πίεσης της αντλία και δι- ακόπτεται η ριπή υψηλής πίε- σης. Τραβώντας το μοχλό, ο δι- ακόπτης πίεσης θέτει πάλι την αντλία σε λειτουργία. Προς αποφυγή ζημιάς στην αντλία υψηλής πίεσης η συ- σκευή απενεργοποιείται αυτόμα- τα μετά από 2 λεπτά ξηρής λει-

Για να προστατευθείτε από τις πιτσιλιές του νερού ή από τους ρύπους, φοράτε προ- στατευτική στολή και γυαλιά. Κατά τη χρήση των συσκευών

υψηλής πίεσης μπορεί να δημιουργηθούν αε- ρολύματα. Η εισπνοή αερολυ- μάτων μπορεί να προκαλέσει βλάβες στην υγεία. – Ανάλογα με τη χρήση, μπο- ρούν να χρησιμοποιηθούν πλήρως θωρακισμένα ακρο- φύσια (π.χ. καθαριστής επι- φανειών) για καθαρισμό υπό πίεση, τα οποία περιορίζουν σημαντικά την έξοδο αερολυ- μάτων με νερό.

χρήση παρόμοιας θωράκι- σης δεν είναι δυνατή σε όλες τις εφαρμογές. – Εάν δεν είναι δυνατή η χρήση ενός πλήρως θωρακισμένου ακροφυσίου, θα πρέπει να χρησιμοποιηθεί μια μάσκα αναπνευστικής προστασίας κατηγορίας FFP 2 ή παρό- μοια, ανάλογα με το υπό κα- θαρισμό περιβάλλον. Μηχανισμοί ασφάλειας Διακόπτης συσκευής Ασφάλιση πιστολιού ψεκασμού χειρός Λειτουργία Auto-Stop (αυτόματο σταμάτημα) Προστασία από ξηρή

Πριν από κάθε χρήση, ελέγχε- τε τον μετασχηματιστή, το κα- λώδιο σύνδεσης, τον προ- σαρμογέα και τις μπαταρίες για τυχόν ζημιές. Μην χρησι- μοποιείτε άλλο τις χαλασμέ- νες συσκευές αλλά να τις αντι-

Μην ανοίγετε τον φορτιστή. Σε περίπτωση ζημιάς ή βλάβης ο φορτιστής πρέπει να αντικα-

Μην χρησιμοποιείτε τον φορ- τιστή σε χώρους, όπου υπάρ- χει κίνδυνος έκρηξης. Μην αγγίζετε ποτέ το ρευμα- τολήπτη και την πρίζα με υγρά χέρια. Μην χρησιμοποιείτε τον φορ- τιστή, εάν είναι λερωμένος ή

Μην φορτίζετε μπαταρίες (πρωτεύοντα στοιχεία). Κίν- δυνος έκρηξης.

είναι ταυτόσημη με την τάση που αναγράφεται στην πινακί- δα στοιχείων του φορτιστή. Χρησιμοποιήστε τον φορτιστή αποκλειστικά για την φόρτιση των εγκεκριμένων τύπων συσσωρευτή. Η φόρτιση της συστοιχίας μπαταριών επιτρέπεται μόνο με τον παρεχόμενο γνήσιο φορτιστή ή με έναν φορτιστή εγκεκριμένο από την Karcher.

Μην κρατάτε τον φορτιστή από το καλώδιο σύνδεσης. Κρατάτε το καλώδιο μακριά από πηγές θερμότητας, αιχ- μηρές ακμές, λάδια και κινού- μενα εξαρτήματα συσκευών. Μην καλύπτετε τον μετασχη-

Αποφεύγετε τα καλώδια προ- έκτασης με πολύπριζα και την ταυτόχρονη λειτουργία πολ- λών συσκευών. Για να αποφευχθούν οι ζημιές μην περιτυλίγετε το καλώδιο

γύρω από τον με- τασχηματιστή ή τον προσαρ- μογέα μπαταρίας. Σύμβολα στη συσκευή Η δέσμη υψηλής πίεσης δεν πρέπει να κατευθύνε- ται πάνω σε άτομα, ζώα, ενεργοποιημένο ηλεκτρι- κό εξοπλισμό ή στην ίδια τη συσκευή. Προστατεύετε τη συσκευή από τον παγετό. Η συσκευή δεν πρέπει να συνδεθεί απευθείας στο δημόσιο δίκτυο πόσιμου

Υποδείξεις ασφαλείας για τον φορτιστή 130 EL– 10 Διαβάστε οπωσδήποτε τις συ- νημμένες οδηγίες ασφαλείας της μπαταρίας και τηρείτε τις κατά τη χρήση! Χρησιμοποιήστε αυτό το σύστημα καθαρισμού υψηλής πίεσης αποκλειστικά για οικιακή χρήση: – για τον καθαρισμό μηχανημάτων, οχημάτων, οικο- δομών, εργαλείων, προσόψεων, βεραντών, μηχα- νημάτων κήπου κ.λπ. με ριπή νερού υψηλής πίε- σης (κατά περίπτωση με προσθήκη απορρυπαντι-

– με τα εγκεκριμένα από την KÄRCHER παρελκόμε- να, ανταλλακτικά και απορρυπαντικά. Λάβετε υπό- ψη τις υποδείξεις που συνοδεύουν τα απορρυπα-

Υποδείξεις για τα συστατικά (REACH) Ενημερωμένες πληροφορίες για τα συστατικά μπορείτε να βρείτε στη διεύθυνση: www.kaercher.com/REACH Το παραδοτέο υλικό της συσκευής απεικονίζεται στη συσκευασία. Κατά την αποσυσκευασία ελέγξτε το περι- εχόμενο της ως προς την πληρότητα. Εάν λείπουν εξαρτήματα ή έχουν προκληθεί ζημιές κατά τη μεταφορά, παρακαλούμε ενημερώστε τον προμη-

Σύμβολα στον φορτιστή Προστατέψτε τον φορτι- στή από την υγρασία και φυλάξτε τον σε στεγνό χώρο. Η συσκευή ενδεί- κνυται για χρήση απο- κλειστικά σε κλειστούς χώρους, να μην εκτίθεται στην βροχή. Ο φορτιστής διαθέτει εν- σωματωμένη ασφάλεια 1

Ο φορτιστής ανταποκρί- νεται στις απαιτήσεις της κατηγορίας προστασίας II. Υποδείξεις ασφαλείας συστοιχίας μπαταριών Χρήση σύμφωνα με τους κανονισμούς Προστασία περιβάλλοντος Οι παλιές συσκευές περιέχουν πολύτιμα ανακυ- κλώσιμα υλικά, τα οποία θα πρέπει να διατίθενται για ανακύκλωση. Οι μπαταρίες και οι συσσωρευ- τές περιέχουν υλικά, τα οποία δεν επιτρέπεται να καταλήξουν στο περιβάλλον. Απορρίψτε τις παλι- ές συσκευές, τις μπαταρίες ή τους συσσωρευτές με περιβαλλοντικά ορθό τρόπο. Οι ηλεκτρικές και οι ηλεκτρονικές συσκευές συχνά περιλαμβάνουν εξαρτήματα, που σε περίπτωση λανθασμένης μεταχείρισης ή απόρριψης μπορούν να αποτελέσουν εστία κινδύνου για την υγεία και το περιβάλλον. Αυτά τα εξαρτήματα είναι όμως απαραίτητα για τη σωστή λειτουργία της συσκευ- ής. Οι συσκευές που φέρουν αυτό το σύμβολο δεν επιτρέπεται να πετιούνται στα σκουπίδια. Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Απορ- ρίψτε τη συσκευασία με οικολογικό τρόπο. Οι εργασίες καθαρισμού, κατά τις οποίες προκύ- πτουν απόνερα που περιέχουν λάδια, π.χ. πλύσι- μο κινητήρων, πλύσιμο του κάτω μέρους των οχη- μάτων, επιτρέπονται μόνο σε πλυντήρια που δια- θέτουν διαχωριστή λαδιών. Οι εργασίες με απορρυπαντικό μπορούν να εκτε- λούνται μόνο σε υδατοστεγείς επιφάνειες εργασί- ας με σύνδεση στο σύστημα απορροής βρώμικου νερού. Το απορρυπαντικό δεν πρέπει να καταλή- γει στα υπόγεια ύδατα ή στο έδαφος.

131EL– 11 Σε αυτές τις οδηγίες λειτουργίας περιγράφεται ο μέγι- στος δυνατός εξοπλισμός. Στο παραδοτέο υλικό υπάρ- χουν διαφορές ανάλογα με το μοντέλο (ανατρέξτε στη συσκευασία). Εικόνες, βλ. αναδιπλούμενη σελίδα 3 1 Πινακίδα τύπου 2 Σύνδεση υψηλής πίεσης 3 Διακόπτης μηχανήματος „0/OFF“ / „I/ON“ 4 Απασφάλιση συστοιχίας μπαταριών 5 Θήκη συσσωρευτή 6 Λαβή μεταφοράς 7 Αποθήκευση του πιστολέτου υψηλής πίεσης 8 Θήκη φύλαξης του σωλήνα ρίψης 9 Ελαστικός σωλήνας αναρρόφησης απορρυπαντι- κού (με φίλτρο) 10 Σύζευξη για τη σύνδεση με το δίκτυιο παροχής νε-

11 Σύνδεση νερού με ενσωματωμένη σίτα 12 Πιστόλι υψηλής πίεσης 13 Οθόνη πιστολιού υψηλής πίεσης

MIX / STANDARD / BOOST

14 Ασφάλιση πιστολιού ψεκασμού χειρός 15 Πλήκτρο διαχωρισμού του εύκαμπτου σωλήνα υψηλής πίεσης από το πιστόλι ψεκασμού χειρός 16 Ελαστικός σωλήνας υψηλής πίεσης 17 Σωλήνας ψεκασμού με φρέζα ρύπων Τρόπος εργασίας: BOOST Για επίμονες ακαθαρσίες (μικρότερη διάρκεια μπα-

18 Σωλήνας ψεκασμού με απλό ακροφύσιο Λειτουργία εργασίας: STANDARD Για κανονικές εργασίες καθαρισμού (μεγαλύτερη διάρκεια μπαταρίας) Πριν την ενεργοποίηση συναρμολογήστε στο μηχάνημα τα μη συνδεδεμένα συνοδευτικά εξαρτήματα. Εικόνες, βλ. αναδιπλούμενη σελίδα 4

Στερεώστε τη λαβή ώθησης.

Βιδώστε το τεμάχιο ζεύξης που περιέχεται στη συ- σκευασία στην σύνδεση νερού του μηχανήματος. Για τη λειτουργία της συσκευής απαιτείται μια συ- στοιχία μπαταρίας Battery Power 36/50 ή Battery Power + 36/75 καθώς και ένας φορτιστής από τη σειρά KÄRCHER 36 V. Υπόδειξη: Η συστοιχία μπαταρίας Battery Power 36/25 δεν μπορεί να χρησιμοποιηθεί. Η συστοιχία μπαταριών είναι εξοπλισμένη με μια ένδει- ξη που δίνει συνεχώς πληροφορίες σχετικά με την κατά- σταση και την εξέλιξη της φόρτισης καθώς και με τον υπολειπόμενο χρόνο λειτουργίας. Επίσης εμφανίζονται τυχόν μηνύματα σφάλματος. Ανάλογα με τη χρησιμοποιούμενη συσκευή η ένδειξη στρέφεται κατά την τοποθέτηση της συστοιχίας μπατα-

Υπόδειξη: Οι νέες συστοιχίες μπαταριών είναι μόνο προφορτισμένες και πρέπει να φορτιστούν πλήρως πριν από την πρώτη χρήση. Η ένδειξη ενεργοποιείται κατά την πρώτη φόρτιση.

Κίνδυνος τραυματισμού, κίνδυνος βλάβης από έκρηξη της μπαταρίας! Φορτίζετε τις συστοιχίες μπαταριών μόνο με τον ειδικά προβλεπόμενο φορτιστή.

Συνδέστε την μπαταρία στον προσαρμογέα του

Συνδέστε τον μετασχηματιστή στην πρίζα. – Η διαδικασία φόρτισης αρχίζει αυτόματα. Περιγραφή συσκευής

• Προαιρετικό 19 Βασικός φορτιστής Battery Power 36 V A Επαφείς φόρτισης B Προσαρμογέας μπαταρίας C Καλώδιο σύνδεσης D Μετασχηματιστής 20 Συστοιχία μπαταριών Battery Power 36/50 A Οθόνη συστοιχίας μπαταρίας B Επαφές C Πινακίδα τύπου D Υποδοχή ** Επιπροσθέτως απαραίτητο

Ελαστικός σωλήνας νερού με ενισχυμένους ιστούς και τυπικό σύνδεσμο. Διάμετρος τουλάχιστον 1/2 ίντσα (13 mm) Μήκος τουλάχιστον 7,5 m. 22 Εύκαμπτος σωλήνας αναρρόφησης KÄRCHER SH 5 (κωδικός 2.643-100.0) Συναρμολόγηση Συστοιχία μπαταριών Οθόνη συστοιχίας μπαταρίας Ένδειξη Σημασία Αποθήκευση μπαταρίας Κατάσταση φόρτισης της μπατα- ρίας όσο δεν χρησιμοποιείται. Χρήση μπαταρίας Υπολειπόμενος χρόνος λειτουργί- ας της μπαταρίας κατά τη χρήση. Φόρτιση μπαταρίας Υπολειπόμενος χρόνος φόρτισης της μπαταρίας κατά τη φόρτιση. Πλήρως φορτισμένη μπαταρία. Ένδειξη σφάλματος Θερμοκρασία μπαταρίας εκτός των επιτρεπτών ορίων ή φραγή λόγω βραχυκυκλώματος (βλ. Βο- ήθεια σε περίπτωση βλάβης). Χαλασμένη μπαταρία και κλειδω- μένη για λόγους ασφαλείας. Μην χρησιμοποιείτε άλλο την μπατα- ρία και παραδώστε την για ανακύ-

Φόρτιση συστοιχίας μπαταριών 132 EL– 12 – Κατά τη φόρτιση στην οθόνη της μπαταρίας εμφα- νίζεται ο υπολειπόμενος χρόνος φόρτισης σε λε-

– Η διαδικασία φόρτισης τερματίζεται όταν η οθόνη της μπαταρίας δείξει 100%. Υπόδειξη: Αν με την μπαταρία στον φορτιστή η ένδειξη δεν δείχνει τίποτα, τότε η χωρητικότητα της μπαταρίας έχει εξαντληθεί ή είναι πολύ μικρή. Μόλις η μπαταρία φορτιστεί αρκετά, η ένδειξη δείχνει τον υπολειπόμενο χρόνο φόρτισης. Εάν η ένδειξη παραμείνει κενή και μετά από αρκετό διάστημα τότε η μπαταρία είναι χαλασμένη και πρέπει να αντικατασταθεί. Μετά τη φόρτιση αφαιρέστε τον προσαρμογέα από τη συστοιχία μπαταριών. Αποσυνδέστε τον μετασχηματιστή από την πρίζα. Υποδείξεις: – Για να λειτουργεί σωστά η ένδειξη φόρτισης η συ- στοιχία μπαταριών πρέπει κατά την πρώτη χρήση να αδειάσει τελείως μέχρι που να απενεργοποιηθεί

– Οι νέες συστοιχίες μπαταριών αποκτούν την μέγι- στη ισχύ τους έπειτα από 5 κύκλους φόρτισης και εκφόρτισης. – Πριν από τη χρήση, επαναφορτίστε τις συστοιχίες μπαταριών που δεν χρησιμοποιήθηκαν για πολύ

– Σε θερμοκρασίες κάτω των 0 °C η ισχύς της συ- στοιχίας μπαταριών μειώνεται. – Η αποθήκευση μιας συστοιχίας μπαταριών σε θερ- μοκρασίες άνω των 20 °C για μεγάλο χρονικό διά- στημα, μπορεί να μειώσει σημαντικά τη χωρητικό-

Μην αφήνετε τη συσκευή και τη συστοιχία μπαταριών εκτεθειμένη στον ήλιο. Αποθέστε τη συσκευή σε μια επίπεδη επιφάνεια.

Συνδέστε τον ελαστικό σωλήνα υψηλής πίεσης με τη σύνδεση υψηλής πίεσης του μηχανήματος.

Εισάγετε τον ελαστικό σωλήνα υψηλής πίεσης στο πιστολέτο χειρός έως ότου κλειδώσει με το χαρα- κτηριστικό ήχο. Υπόδειξη: Φροντίστε να ευθυγραμμίσετε σωστά τους οδηγούς σύνδεσης. Βεβαιωθείτε ότι η σύνδεση είναι ασφαλής τραβώ- ντας τον ελαστικό σωλήνα υψηλής πίεσης.

Κίνδυνος τραυματισμού και βλάβης! Φροντίστε να κλει- δώσει σωστά η συστοιχία μπαταριών.

Σπρώξτε τη φορτισμένη συστοιχία μπαταριών μέσα στην υποδοχή της συσκευής. Τιμές σύνδεσης, βλ. Πινακίδα τύπου/Τεχνικά χαρακτη-

Τηρείτε τους κανονισμούς της υπηρεσίας του δικτύου

Οι προσμίξεις στο νερό μπορεί να προκαλέσουν ζημιά στην αντλία υψηλής πίεσης και στα παρελκόμενα. Για προστασία συνιστάται η χρήση του φίλτρου νερού KÄRCHER (ειδικό παρελκόμενο, αριθμός παραγγελίας 4.730-059).

Οι μεταλλικοί σύνδεσμοι ελαστικού σωλήνα με Aquastop μπορεί να προκαλέσουν βλάβη στην αντλία! Χρησιμο- ποιήστε ένα συνθετικό σύνδεσμο ελαστικού σωλήνα ή έναν ορειχάλκινο σύνδεσμο ελαστικού σωλήνα της KÄRCHER. Τοποθετήστε τον ελαστικό σωλήνα προσαγωγής νερού στο σύνδεσμο της σύνδεσης νερού.

Συνδέστε τον ελαστικό σωλήνα νερού στην παρο-

Ανοίξτε εντελώς τη βάνα νερού. Αυτή η συσκευή καθαρισμού υψηλής πίεσης ενδείκνυ- ται μαζί με τον εύκαμπτο σωλήνα KÄRCHER SH 5 για αναρρόφηση επιφανειακών υδάτων, π.χ. από δοχεία όμβριων υδάτων ή μικρές λίμνες (μέγιστο ύψος αναρρό- φησης, βλ. τεχνικά στοιχεία). Βιδώστε τον ελαστικό σωλήνα αναρρόφησης στη σύνδεση νερού της συσκευής και αναρτήστε τον στην πηγή νερού (για παράδειγμα στο δοχείο όμ- βριων υδάτων). Ενεργοποιήστε το μηχάνημα στο „I/ON“. Απασφαλίστε τον μοχλό του πιστολιού ψεκασμού

Πατώντας ξανά το μοχλό τίθεται το μηχάνημα και πάλι σε λειτουργία. Αφήστε τη συσκευή να λειτουργήσει (έως 2 λεπτά), μέχρις ότου αρχίσει να βγαίνει νερό χωρίς φυσαλί- δες από το πιστολέτο χειρός. Αφήστε το μοχλό του πιστολιού ψεκασμού χειρός. Ασφαλίστε το μοχλό του πιστολιού ψεκασμού χει-

Υπόδειξη: Μετά από 2 λεπτά ξηρής λειτουργίας η συ- σκευή απενεργοποιείται αυτόματα. Υποδείξεις για νέα εκκίνηση θα βρείτε στο κεφάλαιο «Αντιμετώπιση βλα-

Κατά τον καθαρισμό, τηρείτε μια ελάχιστη απόσταση 30 cm από τις λακαρισμένες επιφάνειες, προκειμένου να αποφύγετε ενδεχόμενες ζημιές.

Μην καθαρίζετε με τη φρέζα ρύπων ελαστικά αυτοκινή- των, βαμμένα αντικείμενα ή ευαίσθητες επιφάνειες, όπως ξύλο. Κίνδυνος βλάβης.

Τοποθετήστε το σωλήνα ψεκασμού στο πιστόλι ψεκασμού χειρός και στερεώστε τον περιστρέφο- ντάς τον κατά 90°.

Ενεργοποιήστε το μηχάνημα στο „I/ON“. Απασφαλίστε τον μοχλό του πιστολιού ψεκασμού

Πατώντας ξανά το μοχλό τίθεται το μηχάνημα και πάλι σε λειτουργία. Η τρόπος λειτουργίας εμφανίζεται στην ένδειξη του πιστολιού υψηλής πίεσης Έναρξη λειτουργίας Τοποθέτηση συστοιχίας μπαταριών Παροχή νερού Παροχή νερού από τον αγωγό νερού Αναρρόφηση νερού από ανοιχτό δοχείο Εξαέρωση της συσκευής

Λειτουργία με υψηλή πίεση 133EL– 13 Υπόδειξη: Η συστοιχία μπαταριών χρειάζεται λίγο χρό- νο για αφύπνιση και μετά από 4 δευτερόλεπτα ξεκινάει

Υπόδειξη: Κατά τη λειτουργία η ένδειξη στη συστοιχία μπαταριών δείχνει τον υπολειπόμενο χρόνο λειτουργί-

Υπόδειξη: Το απορρυπαντικό μπορεί να προστεθεί μό- νον υπό χαμηλή πίεση.

Σε περίπτωση χρήσης απορρυπαντικού λάβετε υπόψη το φύλλο δεδομένων ασφαλείας του κατασκευαστή του απορρυπαντικού και ιδιαίτερα τις υποδείξεις για τα μέσα ατομικής προστασίας. Τραβήξτε τον ελαστικό σωλήνα αναρρόφησης απορρυπαντικού από το περίβλημα στο επιθυμητό

Κρεμάστε τον ελαστικό σωλήνα αναρρόφησης απορρυπαντικού σε δοχείο με απορρυπαντικό. Αφαιρέστε το σωλήνα ρίψης από το πιστολέτο. Ερ- γασία μόνον με πιστολέτο χειρός. Τρόπος λειτουργίας: MIX Υπόδειξη: Έτσι προστίθεται καθαριστικό διάλυμα στον πίδακα νερού κατά τη λειτουργία της συσκευής. Ψεκάστε με οικονομία το απορρυπαντικό σε στε- γνή επιφάνεια και αφήστε το να δράσει (όχι να στε-

Ξεπλένετε τους διαλυμένους ρύπους, ψεκάζοντας με ριπή υψηλής πίεσης. Αφήστε το μοχλό του πιστολιού ψεκασμού χειρός. Υπόδειξη: Εάν αφήσετε το μοχλό, το μηχάνημα θα απενεργοποιηθεί ξανά. Η υψηλή πίεση διατηρείται στο σύστημα. Ασφαλίστε το μοχλό του πιστολιού ψεκασμού χει-

Σε περίπτωση μεγάλων διαλειμμάτων από τις ερ- γασίες (πάνω από 5 λεπτά) απενεργοποιήστε επι- πλέον το μηχάνημα στη θέση „0/OFF“.

Αποσυνδέστε τον εύκαμπτο σωλήνα υψηλής πίεσης

πιστόλι ψεκασμού χειρός ή τη συσκευή, μόνον εάν στο σύστημα δεν υπάρχει πίεση. Μετά την εργασία με απορρυπαντικό: Ενεργοποιή- στε τη συσκευή για 1 λεπτό, ώστε να πραγματοποι- ήσει έκπλυση. Αφήστε το μοχλό του πιστολιού ψεκασμού χειρός. Απενεργοποιήστε το μηχάνημα στη θέση „0/OFF“. Κλείστε τη βρύση. Πιέστε το μοχλό του πιστολέτου υψηλής πίεσης, για να εκτονώσετε την υπάρχουσα πίεση στο σύ-

Ασφαλίστε το μοχλό του πιστολιού ψεκασμού χει-

Αποσυνδέστε το μηχάνημα από το δίκτυο παροχής

Μετά την εργασία αφαιρέστε τη συστοιχία μπαταριών από τη συσκευή.

Πιέστε τον μοχλό απασφάλισης προς τα κάτω. Αφαιρέστε τη συστοιχία μπαταριών προς τα

Μετά την εργασία φορτίστε τη συστοιχία μπαταρι-

Υπόδειξη: Μετά την χρήση φορτίστε επίσης μια μερι- κώς εκφορτισμένη συστοιχία μπαταριών.

Κίνδυνος τραυματισμού και βλάβης! Κατά τη μεταφορά λάβετε υπόψη το βάρος της συσκευ-

Σηκώστε και μεταφέρετε τη συσκευή από τη λαβή

Ασφαλίστε τη συσκευή έναντι της ολίσθησης και της ανατροπής. Η μπαταρία ιόντων λιθίου υπόκειται στις απαιτήσεις της νομοθεσίας περί επικίνδυνων υλικών και μπορεί να με- ταφέρεται από τον χρήστη σε δημόσιο χώρο χωρίς πε- ραιτέρω περιορισμούς. Κατά την αποστολή από τρίτους (εταιρείες μεταφορών) πρέπει να τηρούνται οι ιδιαίτερες απαιτήσεις για συ- σκευασία και σήμανση. Η μπαταρία επιτρέπεται να αποστέλλεται μόνο εφόσον δεν υπάρχουν ζημιές στο περίβλημα. Επικολλήστε τις ανοικτές επαφές και συσκευάστε την μπαταρία γερά και με ασφάλεια. Μέσα στη συσκευασία δεν επιτρέπεται να μπορεί να μετακινείται. Τηρείτε επίσης τους εθνικούς κανονισμούς.

Κίνδυνος τραυματισμού και

Κατά την αποθήκευση λάβετε υπόψη το βάρος της συ-

Αποθέστε το μηχάνημα σε επίπεδη επιφάνεια. Αφαιρέστε το σωλήνα ψεκασμού από το πιστόλι ψεκασμού χειρός. Ασφαλίστε το σωλήνα ψεκασμού στην ειδική για το σκοπό αυτόν θήκη φύλαξης. Πιέστε το πλήκτρο απόσπασης του πιστολιού ψε- κασμού χειρός και τραβήξτε τον εύκαμπτο σωλήνα υψηλής πίεσης από το πιστόλι ψεκασμού χειρός. Τοποθετήστε το πιστόλι ψεκασμού χειρός στην αντίστοιχη θήκη αποθήκευσης. Πιέστε το περίβλημα του ταχυσυνδέσμου του ελα- στικού σωλήνα υψηλής πίεσης προς την κατεύθυν- ση του βέλους και τραβήξτε τον ελαστικό σωλήνα υψηλής πίεσης. Αποθηκεύστε τον ελαστικό σωλήνα υψηλής πίεσης στη συσκευή. Πριν από την αποθήκευση για μεγαλύτερο διάστημα, π.χ. το χειμώνα, λάβετε επιπλέον υπόψη τις υποδείξεις στο κεφάλαιο Φροντίδα. Λειτουργία με απορρυπαντικό Προτεινόμενη μέθοδος καθαρισμού Διακοπή λειτουργίας Τερματισμός λειτουργίας Αφαίρεση της συστοιχίας μπαταριών

Μεταφορά με το χέρι Μεταφορά σε οχήματα Συστοιχία μπαταριών

Φύλαξη της συσκευής 134 EL– 14

Οι συσκευές και τα παρελκόμενα που δεν έχουν εκκενω- θεί πλήρως μπορεί να καταστραφούν σε περίπτωση πα- γετού. Εκκενώστε εντελώς τη συσκευή και τα παρελκό- μενα και προστατέψτε τα από τον παγετό. Για να αποφύγετε τις βλάβες: Αδειάστε εντελώς το νερό από το μηχάνημα: Ενερ- γοποιήστε το μηχάνημα χωρίς να έχετε συνδέσει τον ελαστικό σωλήνα υψηλής πίεσης και το σωλή- να παροχής νερού (έως 1 λεπτό) και περιμένετε, έως ότου το νερό σταματήσει να εκρέει από τη σύν- δεση υψηλής πίεσης. Απενεργοποιήστε το μηχάνη-

Αποθηκεύετε το μηχάνημα μαζί με όλα τα εξαρτή- ματα σε χώρο όπου δεν επικρατεί παγετός.

Κίνδυνος πρόκλησης ζημιάς! Αποθηκεύστε τις συστοιχί- ες μπαταριών μόνο σε χώρους με χαμηλή ατμοσφαιρική

και θερμοκρασία κάτω των 20 °C. Η συσκευή αυτή μπορεί να αποθηκεύεται μόνο σε εσω- τερικούς χώρους. Η μπαταρία εμφανίζει την κατάσταση φόρτισης στην έν- δειξη ακόμη και όταν δεν είναι συνδεδεμένη σε έναν

Αν κατά την αποθήκευση η ένδειξη της μπαταρίας σβή- σει, αυτό σημαίνει πως η μπαταρία άδειασε και η ένδει- ξη απενεργοποιήθηκε. Φορτίστε πάλι τη συστοιχία μπα- ταριών το συντομότερο δυνατό.

Κίνδυνος βραχυκυκλώματος! Μην καθαρίζετε τη συσκευή με σωλήνα νερού ή με δέ- σμη νερού υψηλής πίεσης. Κατά τις εργασίες στη συσκευή, απενεργοποιείτε τη συ- σκευή και αφαιρείτε τη συστοιχία μπαταριών.

Κίνδυνος βλάβης! Για το καθάρισμα μην χρησιμοποιείτε ποτέ σκληρά ή καυστικά καθαριστικά υλικά. Καθαρίζετε τακτικά το φίλτρο της σύνδεσης νερού.

Το φίλτρο δεν πρέπει να υποστεί βλάβη. Αφαιρέστε το σύνδεσμο από τη σύνδεση νερού.

Αφαιρέστε το φίλτρο με μια επίπεδη τανάλια. Καθαρίστε το φίλτρο με τρεχούμενο νερό. Τοποθετήστε ξανά το φίλτρο στη σύνδεση νερού. Ελέγχετε τακτικά τις επαφές του φορτιστή και του προσαρμογέα μπαταρίας για ρύπανση και καθαρί- ζετε κατά περίπτωση. Φορτίζετε κατά διαστήματα τις συστοιχίες μπαταρι- ών που είναι αποθηκευμένες για μεγάλο χρονικό

Οι εργασίες επισκευής και οι εργασίες σε ηλεκτρικά δο- μικά εξαρτήματα πρέπει να εκτελούνται αποκλειστικά από την εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πε-

Με τη βοήθεια του παρακάτω πίνακα μπορείτε να αντι- μετωπίσετε μόνες/οι σας απλές βλάβες. Εάν έχετε αμφιβολίες, παρακαλούμε απευθυνθείτε στην εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελατών. Η συσκευή τίθεται σε λειτουργία με πίεση του μο- χλού του πιστολιού ψεκασμού χειρός. Αν δεν έχει τοποθετηθεί σωστά η συστοιχία μπατα- ριών στην υποδοχή, τοποθετήστε την και ασφαλί-

Αν η συστοιχία μπαταριών υπερθερμανθεί αφήστε την να κρυώσει. Σε περίπτωση που η κατάσταση φόρτισης της συ- στοιχίας μπαταριών (ένδειξη Display) είναι χαμηλή, φορτίστε την, εφόσον χρειάζεται. Αν η συστοιχία μπαταριών ή ο φορτιστής είναι ελαττωματικοί, αντικαταστήστε τους με νέο εξάρτη-

– Μετά από 2 λεπτά ξηρής λειτουργίας. – Σε περίπτωση κινδύνου υπερθέρμανσης της συ- στοιχίας μπαταριών. Νέα εκκίνηση: Αν χρειάζεται αφήστε την συστοιχία μπαταριών να

Απενεργοποιήστε το μηχάνημα στη θέση „0/OFF“. Ενεργοποιήστε το μηχάνημα στο „I/ON“. Εξαέρωση της συσκευής: Ενεργοποιήστε τη συ- σκευή χωρίς να έχετε συνδέσει τον ελαστικό σωλή- να υψηλής πίεσης και περιμένετε (έως 2 λεπτά), μέχρις ότου από τη σύνδεση υψηλής πίεσης στα- ματήσει να εκρέει νερό με φυσαλίδες. Θέστε τη συ- σκευή εκτός λειτουργίας και συνδέστε πάλι τον ελα- στικό σωλήνα υψηλής πίεσης. Ελέγξτε την παροχή νερού. Με μια μικρή πένσα, τραβήξτε προς τα έξω το φίλ- τρο της σύνδεσης νερού και ξεπλύνετέ το κάτω από τρεχούμενο νερό. Καθαρίστε το ακροφυσίο υψηλής πίεσης: Αφαιρέ- στε τις ακαθαρσίες από την οπή του ακροφυσίου με μια βελόνα και ξεπλύνετε από την μπροστινή πλευ- ρά με νερό. Ελέγξτε την ποσότητα προσαγωγής νερού. Αφαιρέστε το σωλήνα ρίψης από το πιστολέτο. Ερ- γασία μόνον με πιστολέτο χειρός. Καθαρίστε το φίλτρο στον ελαστικό σωλήνα απορ- ρυπαντικού. Ελέγξτε τον ελαστικό σωλήνα αναρρόφησης απορ- ρυπαντικού για τυχόν τσακίσματα. Μια διαρροή σταγονιδίων στη συσκευή θεωρείται φυσιολογική για τεχνικούς λόγους. Σε περίπτωση σοβαρής διαρροής, ενημερώστε την εξουσιοδοτη- μένη υπηρεσία εξυπηρέτησης πελατών. Αντιπαγετική προστασία Συστοιχία μπαταριών Καθάρισμα και περιποίηση Καθαρισμός του φίλτρου σύνδεσης νερού

Αντιμετώπιση βλαβών Η συσκευή δεν λειτουργεί Η συσκευή απενεργοποιείται αυτόματα Η συσκευή δεν αναπτύσσει πίεση Έντονες διακυμάνσεις πίεσης Το απορρυπαντικό δεν αναρροφάται Το μηχάνημα δεν είναι στεγανό 135EL– 15 Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και ανταλλα- κτικά τα οποία διασφαλίζουν την ασφαλή και απρόσκο- πτη λειτουργία της συσκευής. – Ταχυφορτιστές και συστοιχία μπαταριών με μεγα- λύτερη χωρητικότητα διατίθενται ως ειδικός εξοπλι-

Υπόδειξη:Η συσκευή λειτουργεί μόνο με συστοιχί- ες μπαταριών 36 V και δεν είναι συμβατή με συ- στοιχίες μπαταριών 18 V. – Μπαταρίες και φορτιστές που δεν περιλαμβάνονται στο συμβατό εύρος ή είναι επιπλέον αναγκαίοι, δι- ατίθενται ως ειδικά παρελκόμενα και μπορούν αντι- στοίχως να αγοραστούν αργότερα. – Πριν τη χρήση του φορτιστή και της μπαταρίας, ανατρέξτε στο εγχειρίδιο οδηγιών της προς χρήση συσκευής και στις οδηγίες ασφαλείας που εσωκλεί-

– Επιπλέον πληροφορίες σχετικά με το εγχειρίδιο οδηγιών για το πακέτο μπαταρίας, καθώς και σχε- τικά με τα παρελκόμενα και τα ανταλλακτικά θα βρείτε στη διεύθυνση www.kaercher.com. Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν από την αρμόδια εταιρία μας προώθησης πωλήσεων. Αναλαμβάνουμε τη δωρεάν αποκατάσταση οποιασδή- ποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε αστοχία υλικού ή κατασκευαστικό σφάλμα, εντός της προθεσμίας που ορίζεται στην εγγύηση. Σε περίπτωση που επιθυμείτε να κάνετε χρήση της εγγύησης, παρακα- λούμε απευθυνθείτε με την απόδειξη αγοράς στο κατά- στημα από το οποίο προμηθευτήκατε τη συσκευή ή στην πλησιέστερη εξουσιοδοτημένη υπηρεσία τεχνικής εξυπηρέτησης πελατών μας. Διευθύνσεις μπορείτε να βρείτε στην ιστοσελίδα: www.kaercher.com/dealersearch Ένδειξη μηνυμάτων σφάλματος Σφάλματα κατά τη φόρτιση Η οθόνη είναι ενεργοποιημένη, η ενδεικτική λυ- χνία του φορτιστή ανάβει συνεχώς με πράσινο χρώμα, αλλά η συστοιχία μπαταριών δεν φορτίζε-

Χαλασμένος φορτιστής. Αντικαταστήστε τον φορτιστή. Η ένδειξη σβηστή, η μπαταρία δεν φορτίζει Η συστοιχία μπαταριών μάλλον έχει αδειάσει τελείως. Περιμένετε αν μετά από λίγο στην ένδειξη εμφανιστεί η υπολειπόμενη διάρκεια φόρτισης. Αν όχι, η συστοιχία μπαταριών είναι χαλασμένη. Αντικαταστήστε την μπα-

Η ένδειξη δείχνει το σύμβολο θερμοκρασίας, η μπαταρία δεν φορτίζει Θερμοκρασία της συστοιχίας μπαταριών πολύ χαμη- λή/υψηλή. Τοποθετήστε τη συστοιχία μπαταριών σε περιβάλλον με μέτριες θερμοκρασίες. Περιμένετε, μέ- χρι η θερμοκρασία της συστοιχίας μπαταριών να έρθει σε κανονικά επίπεδα. Η διαδικασία φόρτισης θα αρχίσει τότε αυτόματα. Σφάλματα κατά τη λειτουργία Στην οθόνη εμφανίζεται το σύμβολο θερμοκρασί-

Θερμοκρασία της συστοιχίας μπαταριών πολύ χαμη- λή/υψηλή. Τοποθετήστε τη συστοιχία μπαταριών σε περιβάλλον με μέτριες θερμοκρασίες. Περιμένετε, μέ- χρι η θερμοκρασία της συστοιχίας μπαταριών να έρθει σε κανονικά επίπεδα. Σε περίπτωση βραχυκυκλώματος η μπαταρία κλειδώ- νει για 30 δευτερόλεπτα. Αν το βραχυκύκλωμα εμφα- νίζεται συχνότερα, η μπαταρία θα κλειδώσει μόνιμα. Για να ξεκλειδώσει η μπαταρία συνδέστε την στον

Η ένδειξη δείχνει υπολειπόμενο χρόνο λειτουργί- ας 0, η συσκευή απενεργοποιείται. Η συστοιχία μπαταριών έχει αδειάσει. Φορτίστε πάλι τη συστοιχία μπαταριών. Σφάλματα κατά την αποθήκευση Η ένδειξη δεν δείχνει πλέον υπολειπόμενη χωρη-

Η συστοιχία μπαταριών έχει αδειάσει. Φορτίστε πάλι τη συστοιχία μπαταριών. Η ένδειξη δείχνει υπολειπόμενη χωρητικότητα 70% αν και η μπαταρία μόλις φορτίστηκε. Η συστοιχία μπαταριών βρίσκεται σε αυτόματη λει- τουργία αποθήκευσης. Αυτή ενεργοποιείται όταν η μπαταρία δεν χρησιμοποιηθεί περισσότερο από 21 ημέρες. Αυτή η λειτουργία προστατεύει τις κυψέλες της μπαταρίας από γρήγορη γήρανση και αυξάνει τη διάρ- κεια ζωής. Πριν από την επόμενη χρήση φορτίστε πάλι τελείως τη συστοιχία μπαταριών. Γενικό σφάλμα Η ένδειξη δείχνει ένα σπασμένο σύμβολο μπατα-

Χαλασμένη μπαταρία και κλειδωμένη για λόγους ασφαλείας. Μην χρησιμοποιείτε άλλο την μπαταρία και παραδώστε την για ανακύκλωση. Εξαρτήματα και ανταλλακτικά Πρόσθετα εξαρτήματα Οδηγίες για συστοιχία μπαταριών και φορτιστή

Τεχνικά χαρακτηριστικά

Ονομαστική τάση συσσωρευτή 36 V Ισχύς 1,1 kW Βαθμός προστασίας IPX5 Διάστημα λειτουργίας με τελείως γεμάτη μπαταρία (max) – Λειτουργία απορρυπαντικού – Λειτουργία Standard – Λειτουργία Boost

Σύνδεση νερού Θερμοκρασία προσαγωγής (μέγ.) 40 °C Πίεση προσαγωγής (μέγ.) 1,2 MPa Ύψος αναρρόφησης (μέγ.) 0,5 m

Πίεση λειτουργίας 7,4 MPa Μέγ. επιτρεπόμενη πίεση 11,0 MPa Παροχή, νερό 5,5 l/min Παρεχόμενη ποσότητα, μέγιστη 5,8 l/min Παροχή, απορρυπαντικό 0,3 l/min Δύναμη αντεπιστροφής πιστολιού ψεκασμού χειρός 11 N 136 EL– 16 Δια της παρούσης δηλώνουμε ότι το μηχάνημα που χα- ρακτηρίζεται παρακάτω, με βάση τη σχεδίαση και την κατασκευή του, υπό τη μορφή που διατίθεται στην αγο- ρά, πληροί στις σχετικές βασικές απαιτήσεις ασφαλείας και υγιεινής των οδηγιών της ΕE. Η παρούσα δήλωση παύει να ισχύει σε περίπτωση τροποποιήσεων του μη- χανήματος χωρίς προηγούμενη συνεννόηση μαζί μας. Οι υπογράφοντες ενεργούν κατ’ εντολή και με πληρε- ξούσιο από το διοικητικό συμβούλιο. Υπεύθυνος εγγράφων τεκμηρίωσης: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2018/10/01 Διαστάσεις και βάρη Βάρος, έτοιμο για λειτουργία με

6,9 kg Διαστάσεις (μ x π x υ) 245 x 303 x 629

Μετρούμενες τιμές κατά EN 60335-2-79 Κραδασμοί στο χέρι/στο βραχίονα Αβεβαιότητα K 1,3 0,6 m/s

Επιτρεπόμενη στάθμη ηχητικής ισχύος L

dB(A) dB(A) Επιτρεπόμενη στάθμη ηχητικής ισχύος L

88 dB(A) Συστοιχία μπαταριών Battery Power 36/50 Τύπος συσσωρευτή Li-Ion Ονομαστική τάση συσσωρευτή 36 V Ονομαστική χωρητικότητα (σύμφωνα με το IEC/EN 61690) 4,8 Ah Ονομαστική χωρητικότητα (σύμφωνα με τα στοιχεία του κατα-

5,0 Ah Ονομαστική ενέργεια (κατά UN 3480) 172,8 Wh Μέγιστο ρεύμα φόρτισης 7,5 A Θερμοκρασία λειτουργίας -20...40 °C Βάρος 1,5 kg Διαστάσεις (μ x π x υ) 133 x 88 x 117

Βασικός φορτιστής Battery Power 36 V Ονομαστική τάση 100...240 V Συχνότητα 50-60 Hz Κατανάλωση ρεύματος 0,3 A Κατηγορία προστασίας II Ονομαστική τάση συσσωρευτή 36 V Μέγιστο ρεύμα φόρτισης 0,5 A Διάρκεια φόρτισης άδειου συσ-

Battery Power 36/50 – Διάρκεια φόρτισης 80%, περί-

– Διάρκεια φόρτισης 100%, περί-

Βάρος (χωρίς συσσωρευτή) 0,16 kg Με την επιφύλαξη τεχνικών αλλαγών. Δήλωση Συμμόρφωσης των ΕE Προϊόν: Σύστημα καθαρισμού υψηλής πίεσης
