SGH4HVX31E - πλυντήριο πιάτων BOSCH - Δωρεάν εγχειρίδιο χρήσης

Μάρκα	Bosch
Μοντέλο	SGH4HVX31E
Τύπος προϊόντος	Εντοιχιζόμενο πλυντήριο πιάτων
Διαστάσεις (ύψος x πλάτος x βάθος)	86 cm x 60 cm x 55 cm (κατά προσέγγιση)
Βάρος	Περίπου 50 κιλά
Τροφοδοσία ρεύματος	230 V, 10 A, 50 Hz
Χωρητικότητα	13 σερβίτσια
Ενεργειακή κλάση	A+ (εκτίμηση)
Κατανάλωση νερού	10 L ανά κύκλο (εκτίμηση)
Επίπεδο θορύβου	44 dB(A) (εκτίμηση)
Βασικές λειτουργίες	Καθυστέρηση έναρξης, μισό φορτίο, εντατικό στέγνωμα, συρτάρι Vario, EmotionLight, TimeLight
Εσωτερικός φωτισμός	EmotionLight (προβολέας στο πάτωμα) και TimeLight (προβολή υπολειπόμενου χρόνου)
Σύστημα πλύσης	Περιστρεφόμενοι βραχίονες αναρρόφησης, φίλτρο τριών στρώσεων
Καλάθια	Ρυθμιζόμενο πάνω καλάθι με ράφι φλιτζανιών και ένθετα ατμού, κάτω καλάθι με συρτάρι Vario
Συντήρηση και καθαρισμός	Τακτικός καθαρισμός φίλτρων και βραχιόνων αναρρόφησης, περιοδική αφαλάτωση
Ασφάλεια	Αυτόματη διακοπή, κλείδωμα ασφαλείας για παιδιά, προστασία από διαρροές
Ανταλλακτικά και δυνατότητα επισκευής	Διαθέσιμα γνήσια ανταλλακτικά: πάγκος εργασίας, πόρτα, μεντεσέδες, τσιμούχες, φωτισμοί, φίλτρα, αντλία, βραχίονες αναρρόφησης, κ.λπ.
Δείκτης δυνατότητας επισκευής	8,5/10 (εκτιμώμενο)

Συχνές ερωτήσεις - SGH4HVX31E BOSCH

Πώς μπορώ να καθαρίσω τα φίλτρα του πλυντηρίου πιάτων;

Αφαιρέστε το κάτω καλάθι, περιστρέψτε το χοντρό φίλτρο αριστερόστροφα και βγάλτε το σύστημα φιλτραρίσματος. Αποσυναρμολογήστε το μικροφίλτρο, καθαρίστε το τρεχούμενο νερό και επανασυναρμολογήστε τα πάντα ευθυγραμμίζοντας τα βέλη.

Τι να κάνω αν οι βραχίονες αναρρόφησης δεν περιστρέφονται;

Ελέγξτε ότι δεν φράσσονται από υπολείμματα. Ξεβιδώστε τον πάνω βραχίονα και αφαιρέστε τον, στη συνέχεια αποσυνδέστε τον κάτω βραχίονα. Καθαρίστε τους κάτω από τρεχούμενο νερό και επανατοποθετήστε τους κουμπώνοντάς τους σωστά.

Πώς να αντικαταστήσω την κάτω τσιμούχα πόρτας;

Αποσυνδέστε τη συσκευή, αφαιρέστε το μπροστινό μέρος, τη βάση και τον πίνακα ελέγχου. Στη συνέχεια, αφαιρέστε τα κλιπ της τσιμούχας, ξεκλειδώστε το κανάλι υπερχείλισης και αφαιρέστε την παλιά τσιμούχα. Τοποθετήστε τη νέα τσιμούχα κουμπώνοντάς την και συναρμολογήστε τα πάντα ξανά.

Μπορώ να εγκαταστήσω διαφορετικό πάγκο εργασίας;

Ναι, ο πάγκος εργασίας είναι αφαιρούμενος. Ξεβιδώστε τις πίσω βίδες, σπρώξτε τους μοχλούς ασφάλισης και στη συνέχεια σύρετε τον πάγκο εργασίας προς τα πίσω για να τον αφαιρέσετε. Η συναρμολόγηση γίνεται με αντίστροφη σειρά.

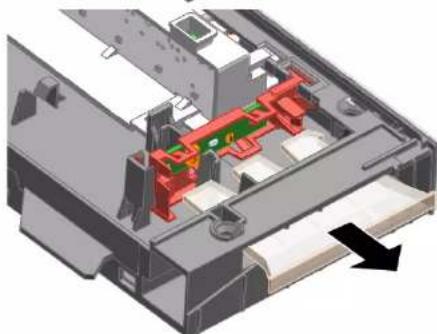

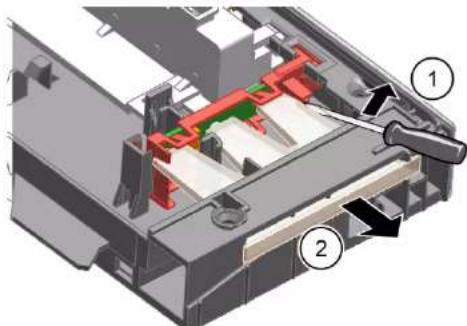

Πώς να αλλάξω το EmotionLight;

Αποσυνδέστε τη συσκευή και αφαιρέστε τον πάγκο εργασίας ή το πλευρικό τοίχωμα. Αποσυνδέστε την προεξοχή στο πίσω μέρος, βγάλτε την υποδοχή από πάνω, αποσυνδέστε το καλώδιο. Τοποθετήστε τη νέα υποδοχή στο πλαίσιο του κάδου και κουμπώστε την προεξοχή.

Το πλυντήριο πιάτων εμφανίζει κωδικό σφάλματος, τι να κάνω;

Συμβουλευτείτε το πλήρες εγχειρίδιο για τη σημασία των κωδικών. Τα συνήθη σφάλματα αφορούν την είσοδο νερού ή την αποχέτευση. Ελέγξτε τα φίλτρα, τους βραχίονες αναρρόφησης και τους σωλήνες. Αν το πρόβλημα επιμένει, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών.

Πώς να ρυθμίσω το συρτάρι Vario;

Για να το αποσυναρμολογήσετε, λυγίστε τα πόδια της λαβής, αφαιρέστε την και στη συνέχεια σπρώξτε τα πλαστικά ένθετα προς τα έξω. Αποσυνδέστε τους οδηγούς και αφαιρέστε το μεταλλικό πλαίσιο. Η συναρμολόγηση γίνεται με αντίστροφη σειρά.

Τι είδους απορρυπαντικό να χρησιμοποιήσω;

Χρησιμοποιήστε απορρυπαντικό σε σκόνη, τζελ ή ταμπλέτες για πλυντήριο πιάτων. Ακολουθήστε τις δοσολογίες που αναγράφονται στη συσκευασία. Για ταμπλέτες όλα σε ένα, ενεργοποιήστε την αντίστοιχη επιλογή στον πίνακα ελέγχου.

Πώς να συντηρήσω τις τσιμούχες της πόρτας;

Καθαρίζετε τακτικά τις τσιμούχες με ένα υγρό πανί για να αποφύγετε τη μούχλα. Αν η τσιμούχα είναι κατεστραμμένη, αντικαταστήστε την ακολουθώντας τις οδηγίες του εγχειριδίου.

Πού μπορώ να βρω ανταλλακτικά για το μοντέλο μου SGH4HVX31E;

Μπορείτε να παραγγείλετε γνήσια ανταλλακτικά Bosch από το τμήμα εξυπηρέτησης ή από εξουσιοδοτημένους ιστότοπους. Οι κωδικοί αναγράφονται στο εγχειρίδιο, για παράδειγμα: οδηγός ταμπλέτας [00614935], ράφι φλιτζανιών [00618565].

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SGH4HVX31E BOSCH

0 Σχετικά με αυτό το έγγραφο

1.1 Σημαντικές πληροφορίες

1.1.1 Σκοπός

Αυτό το έγγραφο προορίζεται να καθοδηγήσει τον χρήστη του εξοπλισμού, σύμφωνα με τους κανονισμούς οικολογικού σχεδιασμού (από 03/2021). Περιέχει πληροφορίες για την αντικατάσταση ορισμένων αναλώσιμων, συμπεριλαμβανομένων των οδηγιών για την αποφυγή κινδύνων. Σε περίπτωση ερωτήσεων, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της εταιρείας. Φέρουμε ευθύνη για τις ζημιές ή τις βλάβες που προκύπτουν από μη εξουσιοδοτημένες επισκευές.

1.2 Επεξήγηση συμβόλων

1.2.1 Επίπεδα κινδύνου

Τα επίπεδα προειδοποίησης ασφαλείας αποτελούνται από ένα σύμβολο και μια λέξη. Η λέξη προειδοποίησης προσδιορίζει τη σοβαρότητα του κινδύνου.

Eπιτέδο Πποείδοτοηης Σημασια
KINΔYNOΣ	H μη τήρησου του προείδοτοητικόν μηνύμοτος Βα δόγησει ας Εάντοῦ ἀς Σαβαρούς τραμαιαύος.
ΠΝΟΕΙΟΝΟΙΗΕ	H μη τήρησου του προείδοτοητικόν μηνύμοτος Βα δόγησει ας Εάντοῦ ἀς Σαβαρούς τραμαιαύος.
ΠΝΟΞOXH	H μη τήρησου του προείδοτοητικόν μηνύμοτος Βα δόγησει ας Εάντοῦ ἀς Σαβαρούς τραμαιαύος.
ΠΝΟΞOXH1	H μη τήρησου του προείδοτοητικόν μηνύμοτος Βα δόγησει ας Εάντοῦ ἀς Σιδικτηροίας.

Πίνακας 1: Επίπεδα κινδύνου

1.2.2 Σύμβολα κινδύνου

Τα σύμβολα κινδύνου είναι συμβολικές αναπαραστάσεις που υποδηλώνουν τον τύπο του κινδύνου.

Τα ακόλουθα σύμβολα κινδύνου χρησιμοποιούνται σε αυτό το έγγραφο:

Σύβολο κινδύνου Σημαία
!	Γενικό προεῖδοῦτοῦπό μήνυμα
9	Κινδύνος αἰώνηλεκτρίκη τάση
	Κινδύνος εκρηξης
	Κινδύνος κωψίματος

0 Σχετικά με αυτό το έγγραφο

Σύμβολο κινδύνου Σημασία
	Κίνδύνος σύνθλιψης
	Κίνδύνος από ταυτές εἰπφάνεις
	Κίνδύνος από ιαχρό μαγνητικό πεδίο
	Κίνδύνος από μη ένιζουσα ακτινοβαλία

Πίνακας 2: Σύμβολα κινδύνου

1.2.3 Δομή των προειδοποιήσεων

Οι προειδοποιήσεις σε αυτό το έγγραφο έχουν μια τυποποιημένη εμφάνιση και μια τυποποιημένη δομή.

ΚΙΝΔΥΝΟΣ

Είσοδος και την κίνηση!

Πιθανές συνέπειες εάν αγνοηθεί ο κίνδυνος/την προειδοποίηση.

Μέτρα και απαγορεύσεις για την αποφυγή του κινδύνου.

Το παρακάτω παράδειγμα δείχνει πώς προειδοποιείται ο προειδοποιεί κατά την είσοδο κινδύνου.

ΚΙΝΔΥΝΟΣ

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών!

Θάνατος από ηλεκτροπληξία

Αποσυνδέστε τις συσκευές από την παροχή ηλεκτρικού ρεύματος

Τουλάχιστον 60 δευτερόλεπτα πριν ξεκινήσετε τις εργασίες.

1.2.4 Γενικά σύμβολα

Τα ακόλουθα γενικά σύμβολα χρησιμοποιούνται σε αυτό το έγγραφο:

Γεν. σύμβολο Σημασία
1	Tautotoinon μiας εἰδικής συμβουλής (κειμένου ἡ/και γραφικών)
1	Tautotoinon μiας εἰδικής συμβουλής (μόνο κειμένου)
2	Tautotoinon συνδέσου ἡ εκταβδευτικόβιντεο
3	Tautotoinon απαραίπητων εργαλείων
√	Tautotoinon απαραίπητων προῦτθέσεων
√	Tautotoinon μiας συνθήκης (αν ..., κατόπιν ...)
	Tautotoinon αποτέλεματος
Evapεπητατοτοῖον Ενός πλήκτουρου ἡ κούμιηου
[00123456] Tautotoinon Ενός κωδικόμου	ανταλλακτικόμ
Kataσταση Tautotoinon εμφανίζόμεουκειμένου/παραθύρου (στήν Μθόνη τής συακεύης)

Πίνακας 3: Γενικά σύμβολα

Ασφάλεια

2.1 Γενικές οδηγίες ασφάλειας

2.1.1 Οι οικιακές συσκευές

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων εξαρτημάτων

Τα σφάλματα στις συσκευές ή τα καλώδια μπορεί να προκαλέσουν ηλεκτροπληξία! Αποσυνδέστε τη συσκευή από την πρίζα για τουλάχιστον 60 δευτερόλεπτα πριν από την έναρξη της εργασίας. Με τη συσκευή πραγματοποιήστε έλεγχο ασφαλείας σύμφωνα με το VDE 0701 ή τους κανονισμούς της συγκεκριμένης χώρας.

Κίνδυνος τραυματισμού από κοπή

Φοράτε προστατευτικά γάντια.

Κίνδυνος σύνθλιψης κατά τη μεταφορά, συντήρηση, αντικατάσταση εξαρτημάτων ή βαριά κινούμενα μέρη

-Φοράτε προστατευτικά υποδήματα. Αποφύγετε τα βαριά μέρη από μόνα τους. Μην προσεγγίζετε με τα χέρια του παιδιού στα κινούμενα μέρη.

Κίνδυνος για την ασφάλεια της λειτουργίας της συσκευής

Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

Κίνδυνος πρόκλησης βλάβης σε μέρη ευαίσθητα στον στατικό ηλεκτρισμό (ESDs)!

Μην αγγίζετε πρίζες, συνδέσμους ή αγωγούς των πλακών.

Εργαλεία και βοηθήματα

Овограда АгатуpeяЕс Eдовс

Катаграда Torx T20 ч. trупа [00340764]

100 mm, у. р. trупа Ф. котлд Ф. котлд Ф. котлд Ф. котлд Ф. котлд Ф. котлд Ф. котлд Ф. котлд Ф. котлд Ф. котлд Ф. котлд Ф. котлд Ф. котлд Ф. котлд Ф. котлд Φ. котлд Φ. котлд Φ. котлд Φ. котлд Φ. котлд Φ. котлд Φ. котлд Φ. котлд Φ. котлд Φ. котлд Φ. котлд Φ. котлд Φ. котлд Φ. котлд Φ. kotl'd Φ. kotl'd Φ. kotl'd Φ. kotl'd Φ. kotl'd Φ. kotl'd Φ. kotl'd Φ. kotl'd Φ. kotl'd Φ. kotl'd Φ. kotl'd Φ. kotl'd Φ. kotl'd Φ. kotl'd Φ. kotl'd Ф. kotl'd Ф. kotl'd Ф. kotl'd Ф. kotl'd Ф. kotl'd Ф. kotl'd Ф. kotl'd Ф. kotl'd Ф. kotl'd Ф. kotl'd Ф. kotl'd Ф. kotl'd Ф. kotl'd Ф. kotl'd Ф. котлд Ф. котлд Ф. котлд Ф. котлд Ф. котлд Ф. котлд Ф. котлд Ф. котлд Ф. котлд Ф. котлд Ф. котлд Ф. котлд Ф. котлд Ф. котлд С. котлд Ф. котлд Ф. котлд Ф. котлд Ф. котлд Ф. котлд Ф. котлд Ф. котлд Ф. котлд Ф. котлд Ф. котлд Ф. котлд Ф. котлд Ф. котлд Ф. kotl'd Ф. kotl'd Ф. kotl'd Ф. kotl'd Ф. kotl'd Ф. kotl'd Ф. kotl'd Ф. kotl'd Ф. kotl'd Ф. kotl'd Ф. kotl'd Ф. kotl'd Ф. kotl'd Ф. kotl'd Φ. kotl'd Φ. kotl'd Φ. kotl'd Φ. kotl'd Φ. kotl'd Φ. kotl'd Φ. kotl'd Φ. kotl'd Φ. kotl'd Φ. kotl'd Φ. kotl'd Φ. kotl'd Φ. kotl'd Φ. кotl'd Φ. kotl'd Φ. kotl'd Φ. kotl'd Φ. kotl'd Φ. kotl'd Φ. kotl'd Φ. kotl'd Φ. kotl'd Φ. kotl'd Φ. kotl'd Φ. kotl'd Φ. kotl'd Φ. kotl'd Φ. kot l'd Φ. kot l'd Φ. kot l'd Φ. kot l'd Φ. kot l'd Φ. kot l'd Φ. kot l'd Φ. kot l'd Φ. kot l'd Φ. kot l'd Φ. kot l'd Φ. kot l'd Φ. kot l'd Φ. kot l'd Φ. kot l'd

ΣΥΣΚΕΥΗ

4.1 Αντικατάσταση καλωδίου εργασίας

Σιγουρέψου ότι έχεις αποσυνδέσει την πηγή προτού προβείς σε οποιαδήποτε εργασία. Η πρόβλεψη δεν είναι ελεύθερη.

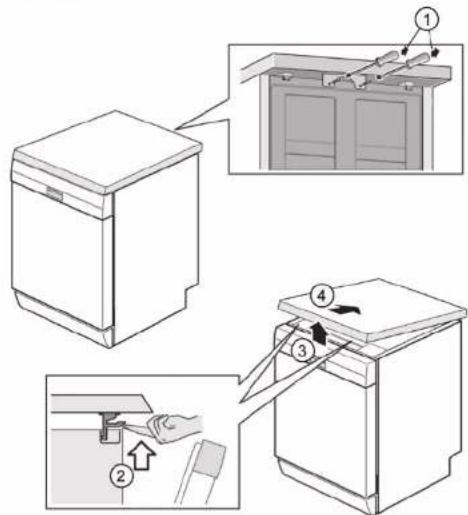

4.1.1 Αφαίρεση καπακιού εργασίας

1. Αφαιρέστε τις δύο βίδες στο πίσω μέρος (1) (προαιρετικό). 2. Πιάστε και τους δύο ολισθητήρες συγκράτησης κάτω από το καπάκι εργασίας προς τα έξω (2).

3. Ανασηκώστε ελαφρώς το καπάκι εργασίας προς τα πάνω (3). 4. Σπρώξτε το καπάκι εργασίας μακριά προς τα πίσω (4). 5. Αφαιρέστε το καπάκι εργασίας.

Σύρόμενη θήκη μπαταρίας [00614935] Καταπνικτήρας φαντών [00618565]

Οδηγίες ασφαλείας: Το καπάκι του καταπνικτήρα φαντών πρέπει να αφαιρείται. Επιπλέον, συνεχίστε με τον αγωγό αέρα προς τα κάτω. Εάν τοποθετήσετε τον αγωγό αέρα προς τα κάτω, το καπάκι του καταπνικτήρα φαντών πρέπει να τοποθετηθεί προς τα κάτω. Εάν τοποθετήσετε τον αγωγό αέρα προς τα πάνω, το καπάκι του καταπνικτήρα φαντών πρέπει να τοποθετηθεί προς τα πάνω.

1. Αφαιρέστε το φίλτρο αέρα.

1. Κουμπώστε το κάλυμμα του καταπνικτήρα φαντών στη θέση του.

ΕΜΠΟΡΕΥΜΑ

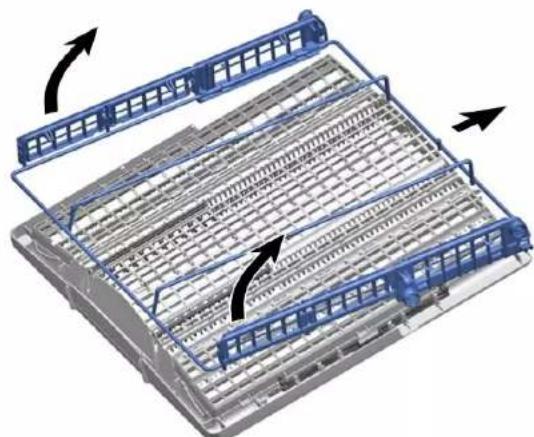

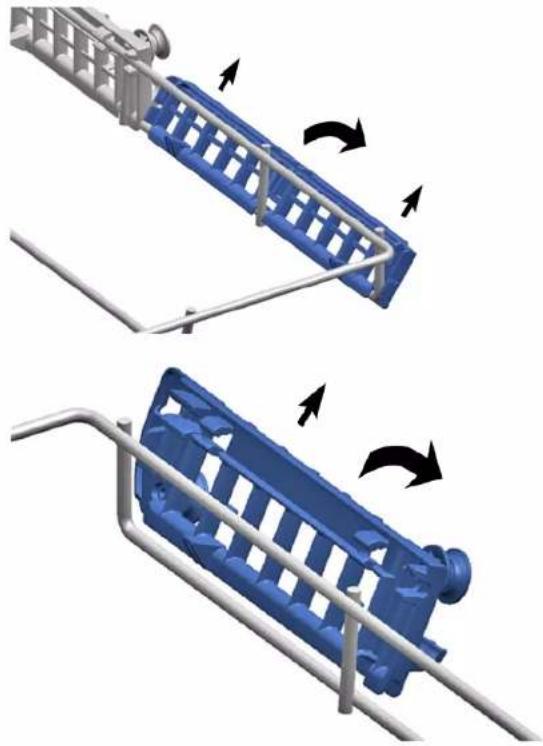

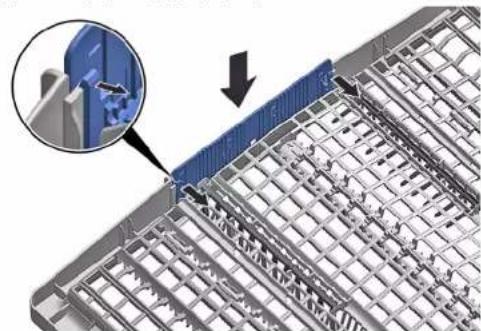

4.3.1 Αφαίρεση συρταριού

1. Κρατήστε τα πλευρικά τοιχώματα προς τα μέσα.

2. Αφαιρέστε το συρτάρι προς τα επάνω.

1. Πιάστε τα πλαστικά πλευρικά τοιχώματα προς τα έξω και τραβήξτε τα προς τα επάνω έξω από το πλάι.

1. Καλύψτε προσεκτικά τα γλωττίδια στήριξης προς τα έξω.

1. Τραβήξτε τα πιτσοδόντα έξω από τις γωνίες.
2. Πρέπει να αφαιρέσετε τα βοηθητικά μέρη από τα βοηθήματα.

1. Σπρώξτε το μεταλλικό πλαίσιο εντελώς έξω από τον σωλήνα.

4.3.2 Τοποθέτηση του varioDrawer

Εγκαταστήστε την αντίθετη σειρά.

ΕΠΙΣΚΕΥΗ

4.4 Αντικατάσταση των βραχιόνων ψεκασμού

4.4.1 Αφαίρεση βραχίονα ψεκασμού

1. Εβδώστε τον επάνω βραχίονα ψεκασμού (1) και τραβήξτε τον προς τα κάτω για να τον αφαιρέσετε (2).

1. Τραβήξτε προς τα κάτω τον κάτω βραχίονα για να τον αφαιρέσετε.

4.4.2 Τοποθέτηση βραχίονα ψεκασμού

1. Τοποθετήστε τον κάτω βραχίονα ψεκασμού. Ο βραχίονας ψεκασμού κουμπώνει στη θέση του.
2. Τοποθετήστε τον επάνω βραχίονα ψεκασμού και βιδώστε τον στη θέση του.

4.5 Αντικατάσταση φίλτρου

4.5.1 Αφαίρεση φίλτρου

1. Πιέστε το κέντρο φίλτρου αριστερόστροφα (1) και αφαιρέστε το σύστημα φίλτρου (2).

Ελέγξτε ότι δεν υπάρχουν ξένα αντικείμενα στο φρεάτιο.

1. Τραβήξτε προς τα κάτω το μικροφίλτρο για να το αφαιρέσετε.

4.5.2 Τοποθέτηση φίλτρων

1. Τοποθετήστε το σύστημα φίλτρων. Βεβαιωθείτε ότι τα κουμπιά ασφάλισης είναι στη θέση τους.
2. Εισαγάγετε το σύστημα φίλτρου στη βάση και στερεώστε το κέντρο φίλτρου δεξιόστροφα. Βεβαιωθείτε ότι τα βέλη δείχνουν προς τα πάνω.

Επισκευή

4.6 Τοποθέτηση κεφαλής ψεκασμού λαμαρίνας υψηλής πίεσης

1. Αφαιρέστε το επικάλυμμα. 2. Εισαγάγετε την κεφαλή ψεκασμού λαμαρίνας υψηλής πίεσης στο στήριγμα (1) και στρέψτε δεξιά (2).

4.8.1 Αφαίρεση καλύμματος ατμού

1. Στρέψτε το κάλυμμα ατμού 5 mm. 2. Ανασηκώστε το κάλυμμα ατμού στην κάτω πλευρά έξω από τις ράγες οδηγούς και αφαιρέστε το κάλυμμα ατμού στην επάνω πλευρά έξω από τις ράγες οδηγούς. 3. Αφαιρέστε το έλασμα.

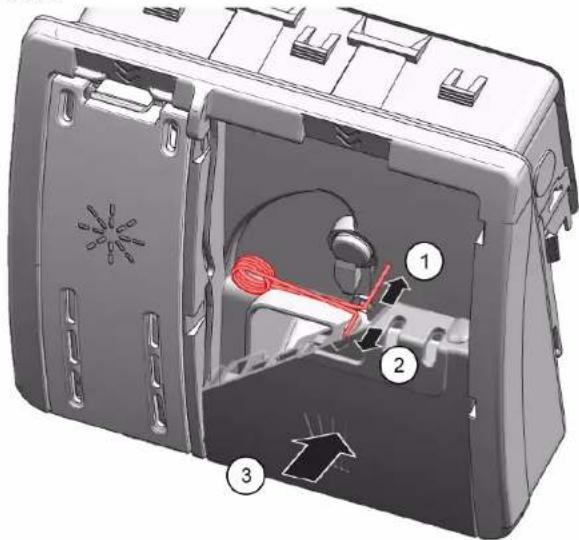

4.8.2 Εισαγωγή καλύμματος

1. Εισαγάγετε το άκρο του ελατηρίου στην οπή σύνδεσης της ουραίας διάταξης (1).

1. Εισαγάγετε το κοντό άκρο του ελατηρίου στην οπή σύνδεσης του καλύμματος του πορτμπαγκάζ (2).
2. Πιέστε το κάλυμμα στη συσκευή διάταξης (3).

4.8.3 Τοποθέτηση καλύμματος ατομικού

1. Εισαγάγετε το κάλυμμα ατομικού 5 mm στην άκρη, εντελώς ανοιχτή, για λόγους που οφείλονται σε δοκιμές μικρών διαστάσεων. Τοποθετήστε το κάλυμμα στις μεγάλες οπές.
2. Ελέγξτε τη λειτουργία του καλύμματος ατομικού.

ΕΜΠΟΡΕΥΜΑ

4.9 Αντικατάσταση καλύμματος αντιδιαβρωτικού

Ρουμπινέτο:

Το καλάθι αφαιρέθηκε, τα φίλτρα αφαιρέθηκαν. → 425

4.9.1 Αφαίρεση καλύμματος αντιδιαβρωτικού

Αφαιρέστε τυχόν υγρό που υπάρχει.

Χρησιμοποιήστε σφήνα, εάν είναι απαραίτητο.

2. Αφαίρεση του καλύμματος και αντικατάσταση με καινούργιο και πλήρες από το εργοστασιακό στοιχείο.

1. Σηκώστε το κάλυμμα της αντλίας προς τα μέσα σε γωνία και αφαιρέστε το.

4.9.2 Τοποθέτηση καλύμματος αντλίας αντίστροφης

Εισαγάγετε το κάλυμμα αντλίας (1) και περιστρέψτε προς τα κάτω (2).

Το κάλυμμα αντλίας κουμπώνει στην έδρα του.

ΕΜΠΛΟΚΗ

4.10 Αφαίρεση τυμπάνου πλύσης

Προϋποθέσεις:

Η οικιακή συσκευή είναι αποσυνδεδεμένη από την παροχή ρεύματος. Η οικιακή συσκευή είναι αποσυνδεδεμένη από την παροχή νερού. Η πρόσβαση στις οικιακές συσκευές είναι ελεύθερη. Ελεύθερες οικιακές συσκευές: Εξαιρείται το κάτω μέρος εργασίας-419

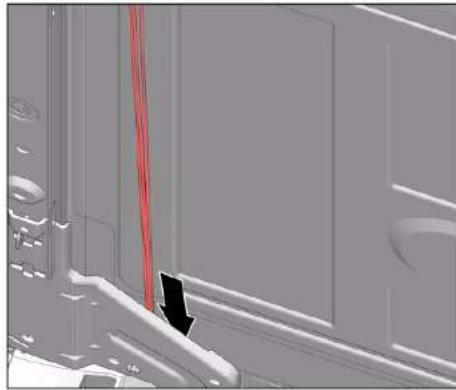

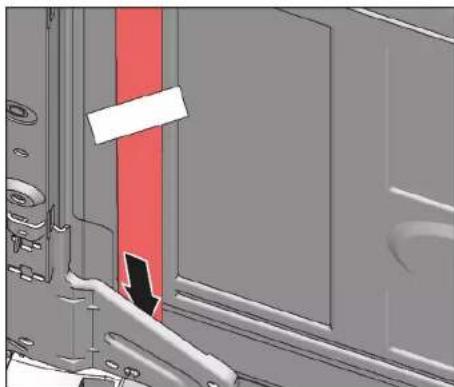

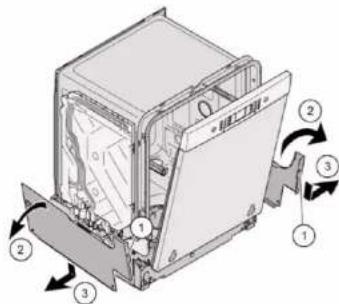

4.10.1 Αφαίρεση πλευρικού πάνελ

1. Αφαιρέστε τις βίδες από το πλευρικό πάνελ (1).

Εικ.1: Άνοιγμα εσωτερικού

1. Φέρετε το πλευρικό πάνελ ελαφρώς προς τα έξω στην επάνω πλευρά (2).
2. Κατεβάστε το πλευρικό πάνελ και βγάλτε το έξω από τη βάση (3).

ΕΜΠΛΟΚΗ

4.10.2 Τοποθέτηση πλευρικού πάνελ

1. Εισαγάγετε το πλευρικό πάνελ στη βάση (1).

Εικ.2: Πληρωμή Εντός Ευρώ

1. ΠΙΝΑΚΙΔΑ ΠΛΕΥΡΙΚΟΥ ΠΙΝΑΚΑ ΟΙΚΙΣΚΟΥ (2). 3. Ασφαλίστε Το Πλευρικό Πάνελ Βίδες (3).

ΕΜΠΟΡΕΥΜΑ

4.11 Αντικατάσταση εσωτερικής πόρτας

Ρουτέγες:

Η συσκευή είναι αποσυνδεδεμένη από την παροχή νερού.

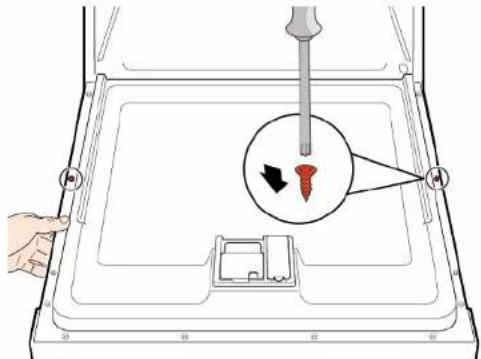

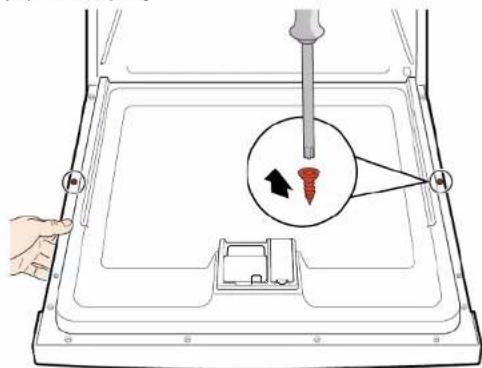

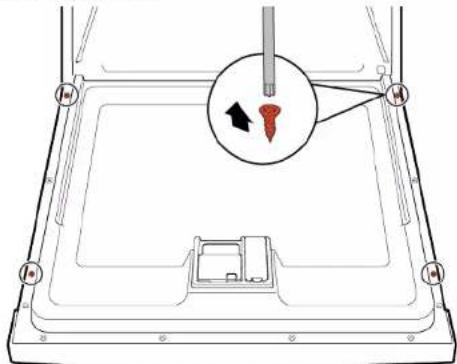

4.11.1 Αφαίρεση εσωτερικής πόρτας

Αλλά αφαιρέστε τις βίδες της περιφέρειας δια τα παρακάτω βήματα.

1. Ανοίξτε την πόρτα. 2. Αφαιρέστε τις περιφερικές βίδες.

3.

Αφαιρέστε την πόρτα, κρατώντας την στην ίδια θέση.

Αφαιρέστε δύο βίδες.

ΕΜΠΟΡΕΥΜΑ

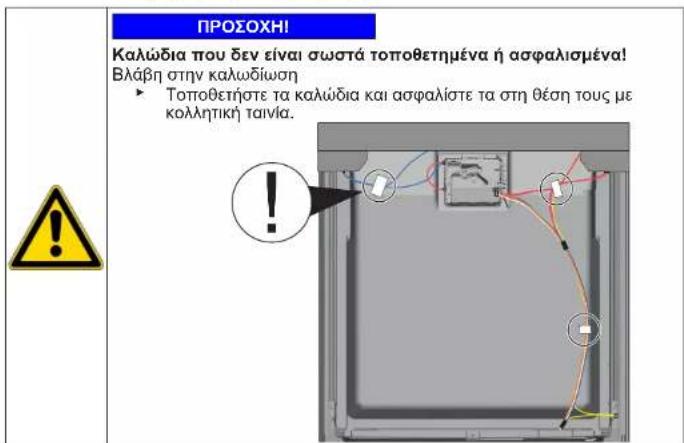

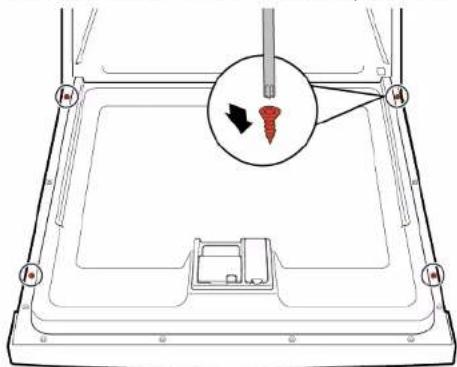

4.11.2 Τοποθέτηση εσωτερικής πόρτας

Ρουτέγες:

Τοποθετήστε τα στηρίγματα και τα στερεωτικά μέσα στην εξωτερική πόρτα. Οι σύνδεσμοι τοποθετούνται στην εξωτερική πόρτα.

1. Κλείστε την εξωτερική πόρτα χωρίς να την ασφαλίσετε.
2. Σπρώξτε την εξωτερική πόρτα προς τα επάνω, κάτω από αυτό το θερμοστάτη (1).

1. Πιέστε στην εξωτερική πόρτα προς τα κάτω και ασφαλίστε την με το κλιπ (2).

4.

Αφαιρέστε την πόρτα, κρατώντας την από τη λαβή

ΕΜΠΛΟΚΗ

Ανοίξτε την πόρτα και αφαιρέστε τις δύο βίδες (ειδικές βίδες 4 x 11 mm).

5. Αφαιρέστε την εξωτερική πόρτα με τρεις βίδες (ειδικές βίδες 4 x 11 mm).

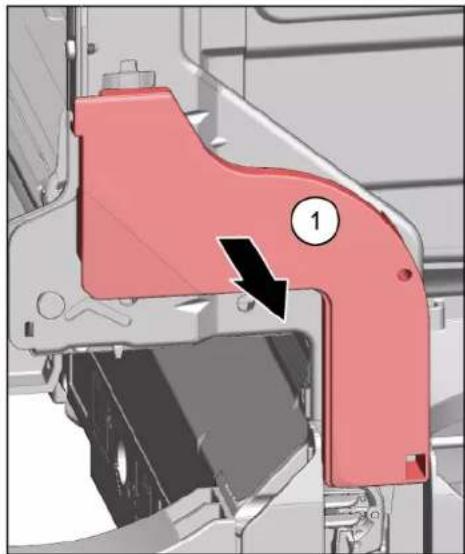

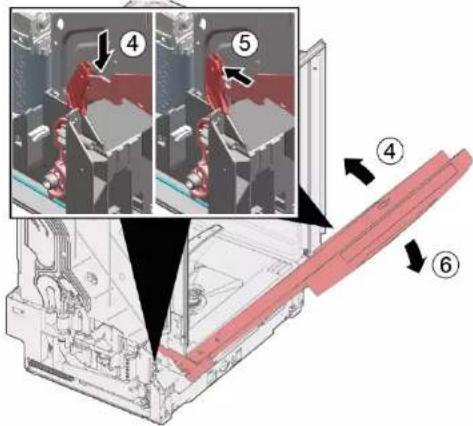

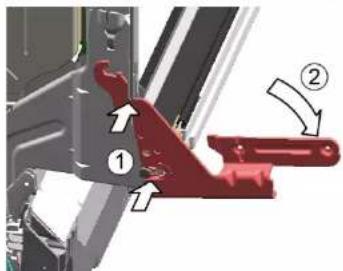

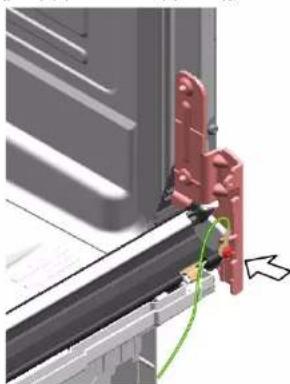

4.13 Στερέωση ελατηρίων τόρτας

Αφαιρέστε το κάλυμμα και αφαιρέστε το.

2.1. Ανοίξτε τη μαγνητική πόρτα (1).

1. Σφίξτε την έκκεντρη βάση (2).
2. Κλείστε απαλά την πόρτα (3).

Το σύστημα καλωδίου προστατεύεται στον επαρχιακό.

ΕΜΠΟΡΕΥΜΑ

3.1. Κλείστε απαλά την πόρτα (4).

1. Μετακινήστε την ευκολία προς τα πίσω και απασφαλίστε τον μοχλό (5). 3. Ανοίξτε την πόρτα (6).

1. Επαναλάβετε τη διαδικασία στην άλλη πλευρά της συσκευής.

ΕΜΠΟΡΕΥΜΑ

4.14 Αντικατάσταση πόδια

Τα πόδια είναι όμοια και μπορούν να αντισταθούν.

Ρουστίκ:

Η συσκευή μπορεί να δεθεί από την προστασία βαλβίδας. Η συσκευή είναι ασφαλής από την προστασία. Η εξωτερική πόρτα είναι ερμητική. Η εξωτερική πόρτα δεν απαιτεί (πλήρως συναρμολογημένο).

4.14.1 Αφαίρεση ποδιού

1.

Αφαιρέστε το πόδι.

Εάν η βάση είναι σταθερή και αφαιρείται, οι δύο βραχίονες μπορεί να χαλαρώσουν. Εάν υπάρχει σημάδι στον ένα βραχίονα, η βάση είναι σταθερή, καθώς ο βραχίονας είναι σταθερός.

Σηκώστε το υποβρύχιο κάτω από το συγκρότημα και περιστρέψτε το για να ανακουφίσετε το στόμιο στην πλάτη ματοδοσίας.

2. Φτιάξτε το στόμιο (1) με ένα κατσαβίδι και απελευθερώστε το συγκρότημα, στρέφοντάς το προς τα κάτω.

3. Ανασηκώστε το πώμα.

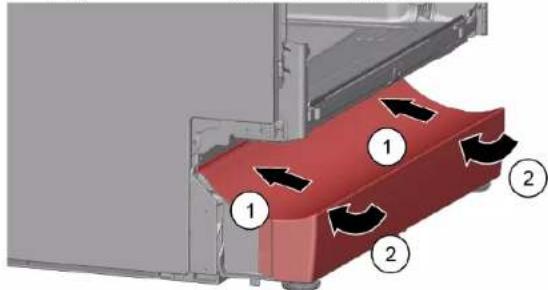

1. Αφαιρέστε τα πόδια μπροστά (1).

4.14.2 Τοποθέτηση φλάντζας

1. Τοποθετήστε τα πόδια.
2. Ρυθμίστε τη θέση επάνω (1) και πιέστε προς τα κάτω μέχρι να κουμπώσει στη θέση της και να ακουστεί ο χαρακτηριστικός ήχος (2).

ΕΠΙΣΚΕΥΗ

4.15 Αντικατάσταση παλιάς υποδοχής βάσης

Η παλιά υποδοχή βάσης βρίσκεται στην κάτω περιοχή μπροστά.

Προσοχή:

Η συσκευή είναι αποσυνδεδεμένη από την παροχή προφύλαξης. Η συσκευή είναι αποσυνδεδεμένη από την παροχή νερού. Εξαιρείται η πρόσβαση του μηχανισμού (προαιρετικό). Η εξωτερική πύλη έχει αφαιρεθεί. Η εξωτερική πύλη έχει αφαιρεθεί (πλήρως εντοιχισμένη). Έχει αδειάσει η θέση (προαιρετικό).

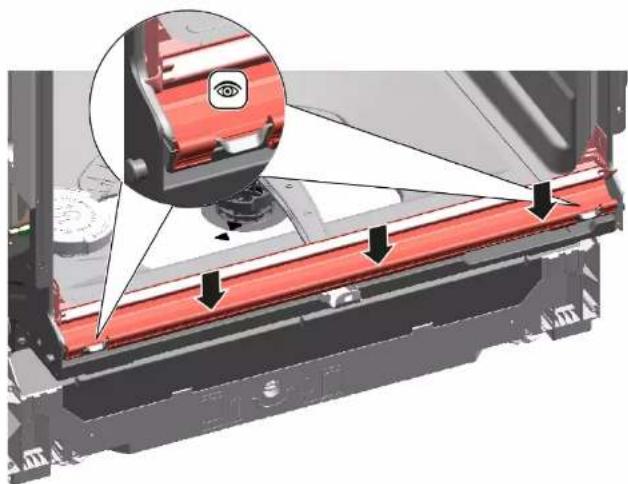

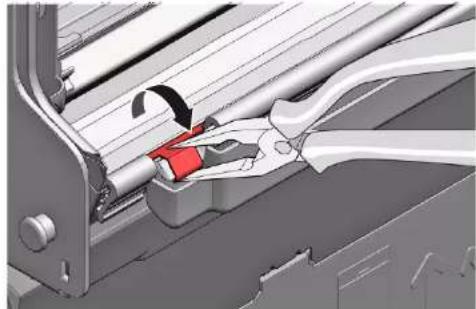

4.15.1 Αφαίρεση παλιάς υποδοχής βάσης

1. Ελέγξτε την εγκατάσταση προς τα πάνω και δεξιά. 3. Ελέγξτε τη στεγανοποίηση.

1. Κουμπώστε το μεταλλικό κουμπί αριστερά και δεξιά.

2021-03-22_9001630792 Πνευματικά δικαιώματα από την BSH Hausgeräte GmbH Σελίδα 442 από 989

ΕΠΙΣΚΕΥΗ

4.17 Αντικατάσταση εσωτερικής πόρτας

Ρύθμιση:

Η συσκευή πρέπει να αποσυνδεθεί από την παροχή ρεύματος πριν από την αντικατάσταση.

4.17.1 Αφαίρεση εσωτερικής πόρτας

1. Αφαιρέστε τις βίδες (1). 2. Αφαιρέστε την εσωτερική πόρτα προς τα έξω (2).

6. Αφαιρέστε τον μεντεσέ πόρτας με βίδες. 7. Τοποθετήστε την εσωτερική πόρτα στον μεντεσέ πόρτας. 8. Αφαιρέστε την εσωτερική πόρτα με βίδες.

4.17.2 Τοποθέτηση εσωτερικής πόρτας

1. Κινήστε το στεγανωτικό πόρτας προς τα μέσα
2. Μετακινήστε την εσωτερική πόρτα πάνω από το στεγανωτικό πόρτας
3. Κλείστε την εσωτερική πόρτα
4. Κινήστε το στεγανωτικό πόρτας προς τα επάνω. Τα πλευρικά μέρη δείχνουν προς τα επάνω.
5. Μετακινήστε τον μεντεσέ πόρτας προς τα επάνω.

ΕΠΙΣΚΕΥΗ

Η οικία είναι ασυνδέετη από την προστασία. Η οικία είναι ασυνδέετη από την παροχή νερού. Η πρόσβαση στις οικίες είναι ελεύθερη. Το πλευρικό πανέλα έχει αφαιρεθεί.→430 Η εξωτερική πόρτα έχει αφαιρεθεί. Η εσωτερική πόρτα έχει αφαιρεθεί. Ο πίνακας ελέγχου έχει αφαιρεθεί.→435 Τα στήρια προστασίας έχουν αφαιρεθεί.436 Η πόδια έχει αφαιρεθεί-438 Επαναφέρεται η πλάκα υποδοχής βάσης.→439 Το κανάλι υπερχείλισης έχει αφαιρεθεί.440

4.18.1 Αφαίρεση μεντεσέ πόρτας

1. Απασφαλίστε το αγκίστρο συγκράτησης ενός καλωδίου (1).
2. Τραβήξτε τη μεντεσέ πόρτα προς τα έξω (2).

1. Απελευθερώστε τη σύνδεση γείωσης στον μεντεσέ πόρτας.

4.18.2 Τοποθέτηση μεντεσέ πόρτας

ΚΙΝΔΥΝΟΣ

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Κίνδυνος για τη ζωή από ηλεκτροπληξία σε περίπτωση ακατάλληλης επισκευής.

Τα ηλεκτρικά μέρη προστατεύονται από εκτεθειμένους ηλεκτροφόρους αγωγούς. Μετά την επισκευή, πραγματοποιήστε έλεγχο ασφαλείας σύμφωνα με το VDE 0701 ή κανονισμούς της χώρας.

ΕΠΙΣΚΕΥΗ

1. Τοποθετήστε τον μεντεσέ στην οικία (1).
2. Μετακινήστε το μέγεθος προς τα κάτω (2) μέχρι να αφαιρεθεί από την οθόνη.

2.

Εάν υπάρχει οποιαδήποτε υπάρχει ηλεκτρικό δυναμικό στην πράτα.

Δημιουργήστε σύνδεση γείωσης.

Ωστόσο, το ενεστημένο όργανο υπόκειται σε πόρτας.

ΕΜΙΟΚΕΥΝ

4.21 Αντικατάσταση EmotionLight

Το EmotionLight είναι τοποθετημένο στην μπροστινή ή περιοχή του βοηθητικού κινητήρα.

Προϋποθέσεις:

Η οικειοποίηση ενδέχεται να προκαλέσει βλάβη στην προσωπική ασφάλεια. Η οικειοποίηση απαιτεί εξειδικευμένη γνώση. Η πρόταση συμπληρώνεται από τον ειδικό. Εξαιρείται το κάτω μέρος εργασίας (προαιρετικό). Το δεξί πλευρικό πέλμα εξαιρείται (προαιρετικό).

4.21.1 Αφαίρεση EmotionLight

1. Αποσυνδέστε το λαγκόστρο σύστημα συγκράτησης (1).

2. Αφαιρέστε το στήριγμα προς τα πάνω (2). 3. Αποσυνδέστε το φις από το σύνδεσμο (κάτω δεξιά μπροστά στην οικεία).

4. Αφαιρέστε την ηλεκτρική σύνδεση από τη μονάδα ισχύος.

1. Απαιτείται το EmotionLight να είναι αναμμένο.

4.21.2 Τοποθέτηση του EmotionLight

1. Εισαγάγετε το στήριγμα στο ταιριαστό δοχείο έκπλυσης (1).

ΕΜΠΛΟΚΗ

2. Συμπλέξτε το άγκιστρο συγκράτησης (2).

3.

ΠΡΟΣΟΧΗ

Ακατάλληλη εγκατάσταση!

Πριν το καλώδιο στην περιοχή του ένθετου ντουλαπιού.

Τοποθετήστε το καλώδιο στην περιοχή του ένθετου προστασίας (ανάμεσα στο πίσω μέρος και το δοχείο έκπλυσης) ώστε να μην μπορεί να υποστεί βλάβη από τα κινούμενα μέρη.

Τοποθετήστε το καλώδιο δεξιά ή αριστερά.

ΕΜΠΛΟΚΗ

Εικ. 3: Έμπηξη καλωδίου

1. Εισαγάγετε το ρύγχος

2021-03-22_9001630792 Πνευματικά δικαιώματα της BSH Hausgeräte GmbH Σελίδα 451 από 989

4.22 Αφαίρεση TimeLight

Αφαίρεση TimeLight: Πριν από την αφαίρεση, η συσκευή TimeLight πρέπει να αποσυνδεθεί από την παροχή ρεύματος.

Προσοχή:

Η συσκευή είναι αποσυνδεδεμένη από την παροχή ρεύματος. Η συσκευή είναι αποσυνδεδεμένη από την παροχή ρεύματος. Η εξωτερική επιφάνεια έχει κρυώσει. →438 Εξαιρετική περίπτωση: η συσκευή είναι ζεστή. →439

4.22.1 Αφαίρεση TimeLight

1. Κρατήστε τα στοιχεία συγκράτησης (1) και στρέψτε τα προς τα έξω.

1. Τραβήξτε τη μονάδα TimeLight προς τα επάνω και έξω από τον οδηγό (2).

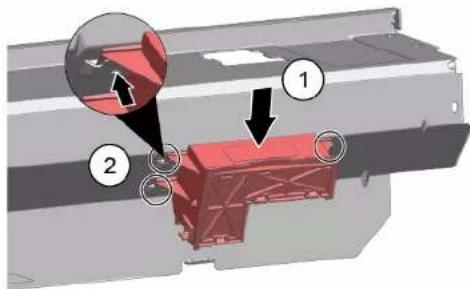

4.22.2 Τοποθέτηση TimeLight

1. Κρατήστε τα στοιχεία συγκράτησης (1) και στρέψτε τα προς τα μέσα.

1. Πιέστε τη μονάδα TimeLight προς τον οδηγό (2). 3. Συνδέστε την ηλεκτρική μονάδα.

4.23 Αφαίρεση Lamp Illumination

Προσοχή:

Η συσκευή είναι αποσυνδεδεμένη από την παροχή ρεύματος. Η συσκευή είναι αποσυνδεδεμένη από την παροχή ρεύματος. Η εξωτερική επιφάνεια είναι απομακρυσμένη. Το παρέχειρο έχει αφαιρεθεί.

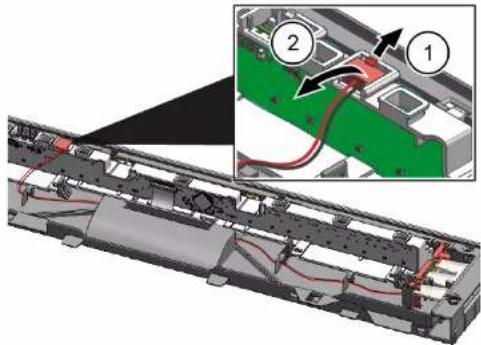

4.23.1 Αφαίρεση Gap Illumination

1. Αποσυνδέστε την ουγκρατιον (1). 2.Αφαιρέστε την ηλεκτρική σύνδεση από τη μονάδα λειτουργίας (2).

2.1.Αποσυνδέστε την αγκιάιρο ουγκρατιον (1). 2.Αφαιρέστε τις οπτικές ίνες από το πλαίσιο (2).

ΕΜΙΟΚΕΥΝ

3.1.Αποσυνδέστε το ακυίστρο ουγκρατιον (1).

1. Ανασηκώστε το PCB με το πηνίο και αφαιρέστε το από το πλαίσιο μονάδας λειτουργίας (2).

4.23.2 Τοποθέτηση Gap Illumination

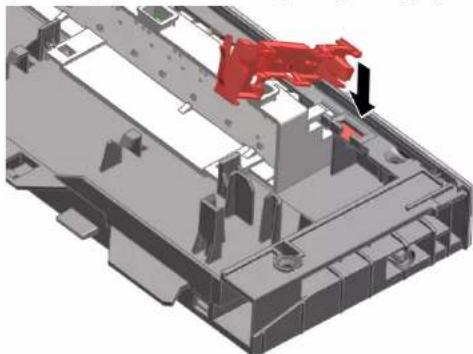

1. Εισαγάγετε το στήριγμα PCB στο πλαίσιο μονάδας λειτουργίας

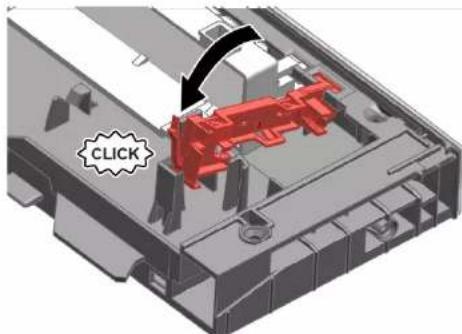

1. Σφίξετε μέχρι να ακουστεί ένα "κλικ".

1. Τοποθετήστε το όργανο και ορίστε τα χρόνια και ορίστε ένα χρόνο και κάτι.

1. Συνδέστε το καλώδιο στη μονάδα λειτουργίας
