SGH4HVX31E - Lava-louças BOSCH - Manual de utilização gratuito

Marca	Bosch
Modelo	SGH4HVX31E
Tipo de produto	Lava-louças embutível
Dimensões (altura x largura x profundidade)	86 cm x 60 cm x 55 cm (aproximadamente)
Peso	Aproximadamente 50 kg
Alimentação elétrica	230 V, 10 A, 50 Hz
Capacidade	13 talheres
Classe energética	A+ (estimativa)
Consumo de água	10 L por ciclo (estimativa)
Nível de ruído	44 dB(A) (estimativa)
Funções principais	Início retardado, meia carga, secagem intensiva, gaveta Vario, EmotionLight, TimeLight
Iluminação interna	EmotionLight (projetor no chão) e TimeLight (projeção do tempo restante)
Sistema de lavagem	Braços aspersores rotativos, filtro tripla camada
Cestos	Cesto superior ajustável com prateleira para xícaras e inserções para cozimento a vapor, cesto inferior com gaveta Vario
Manutenção e limpeza	Limpeza regular dos filtros e braços aspersores, descalcificação periódica
Segurança	Desligamento automático, segurança infantil, proteção anti-vazamento
Peças de reposição e reparabilidade	Peças originais disponíveis: bancada, porta, dobradiças, vedações, iluminações, filtros, bomba, braços aspersores, etc.
Índice de reparabilidade	8,5/10 (estimado)

Perguntas frequentes - SGH4HVX31E BOSCH

Como faço para limpar os filtros da lava-louças?

Remova o cesto inferior, gire o filtro grosso no sentido anti-horário e retire o sistema de filtragem. Desmonte o microfiltro, limpe-o em água corrente e remonte tudo alinhando as setas.

O que fazer se os braços aspersores não giram?

Verifique se não estão obstruídos por resíduos. Desaperte o braço superior e remova-o, depois desencaixe o braço inferior. Limpe-os em água e remonte encaixando-os corretamente.

Como substituir a vedação inferior da porta?

Desconecte o aparelho, remova a fachada, o rodapé e o painel de controle. Em seguida, remova os clipes da vedação, desencaixe o canal de transbordo, e remova a vedação usada. Instale a nova vedação encaixando-a e remontando tudo.

Posso instalar uma bancada diferente?

Sim, a bancada é removível. Desaperte os parafusos traseiros, empurre as alavancas de travamento, e deslize a bancada para trás para removê-la. A montagem é feita na ordem inversa.

Como trocar o EmotionLight?

Desconecte o aparelho e remova a bancada ou a parede lateral. Desencaixe o pino na parte traseira, retire o soquete por cima, desconecte o cabo. Monte o novo soquete no quadro da cuba e encaixe o pino.

A lava-louças exibe um código de erro, o que fazer?

Consulte o manual completo para o significado dos códigos. Os erros comuns estão relacionados à entrada de água ou escoamento. Verifique os filtros, os braços aspersores e as mangueiras. Se o problema persistir, entre em contato com o serviço de assistência técnica.

Como ajustar a gaveta Vario?

Para desmontá-la, curve as abas da alça, remova-a, em seguida empurre os insertos plásticos laterais para fora. Desencaixe as abas guias e remova a estrutura metálica. A montagem é feita na ordem inversa.

Que tipo de detergente usar?

Use um detergente em pó, gel ou pastilhas para lava-louças. Siga as dosagens indicadas na embalagem. Para pastilhas tudo-em-um, ative a opção correspondente no painel de controle.

Como manter as vedações da porta?

Limpe regularmente as vedações com um pano úmido para evitar mofo. Se a vedação estiver danificada, substitua-a seguindo as instruções do manual.

Onde posso encontrar peças de reposição para o meu modelo SGH4HVX31E?

Você pode encomendar peças originais Bosch junto ao serviço de assistência técnica ou em sites autorizados. As referências estão indicadas no manual, por exemplo: guia para tablet [00614935], prateleira para xícaras [00618565].

MANUAL DE UTILIZADOR SGH4HVX31E BOSCH

1.1 Informação essencial 540

1.1.1 Marca 540 1.2 Explicação dos símbolos.. 540 1.2.1 Níveis de perigo 540 1.2.2 Símbolos de perigo 540 1.2.3 Estrutura dos avisos 541 1.2.4 Símbolos gerais 541

Segurança 542

1.1.1 Finalidade 704 1.2 Explicação dos símbolos 704 1.2.1 Níveis de perigo 704 1.2.2 Símbolos de perigo 704 1.2.3 Estrutura dos avisos 705 1.2.4 Símbolos gerais 705

A Segurança 706

2.1 Instruções gerais de segurança 706

2.1.1 Todos os eletrodomésticos 706

Ferramentas e auxiliares 707

Reparação 708

4.1 Substituir o temporizador 708

4.1.1 Remover o temporizador 708 4.1.2 Instalar o temporizador 708

4.2 Instalar o sistema de cesto 709

4.2.1 Instalar a calha para pastilhas para o modelo de 86 cm 709 4.2.2 Instalar o clipe de suporte de chávenas 709 4.2.3 Instalar o inserto de vaporeira 710

4.3 Substituir a gaveta vario 711

4.3.1 Remover a gaveta vario 711 4.3.2 Instalar a gaveta vario 712

4.4 Substituir os braços aspersores 713

4.4.1 Remover o braço aspersor 713 4.4.2 Instalar o braço aspersor 713

4.5 Substituir os filtros 714

4.5.1 Remover o filtro 714 4.5.2 Instalar os filtros 714

4.6 Instalar a cabeça aspersora para assadeiras 715

4.7 Substituir o cabo de alimentação 716

4.7.1 Desligar o cabo de alimentação 716 4.7.2 Ligar o cabo de alimentação 716

4.8 Substituir a tampa do detergente 717

4.8.1 Remover a tampa do detergente 717 4.8.2 Inserir a mola 717 4.8.3 Instalar a tampa do detergente 717

4.9 Substituir a tampa da bomba de água de esgoto 718

4.9.1 Remover a tampa da bomba de água de esgoto 718 4.9.2 Instalar a tampa da bomba de água de esgoto 718

4.10 Substituir o painel lateral 719

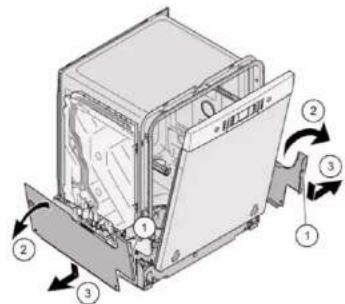

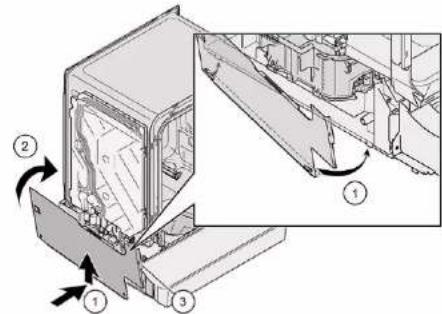

4.10.1 Remover o painel lateral 719 4.10.2 Instalar o painel lateral 720

4.11 Substituir a porta exterior 721

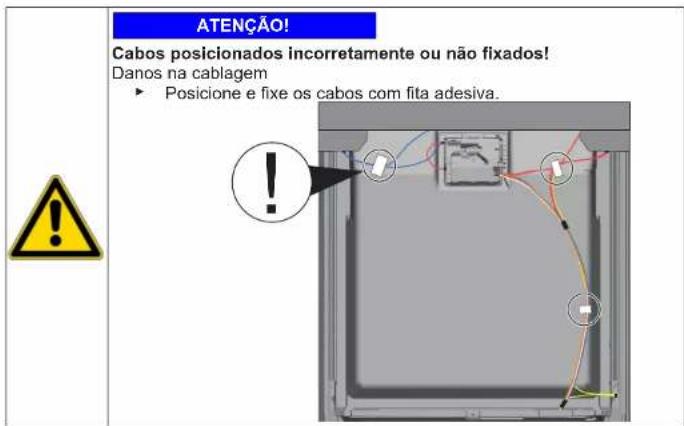

4.11.1 Remover a porta exterior 721 4.11.2 Instalar a porta exterior 721

4.12 Substituir o painel de comandos 723

4.12.1 Remover o painel de comandos 723 4.12.2 Instalar o painel de comandos 723

4.13 Fixar as molas da porta 724 4.14 Substituir o painel inferior 726

4.14.1 Remover o painel inferior 726 4.14.2 Instalar o painel inferior 726

4.15 Substituir a placa da tomada de base 727

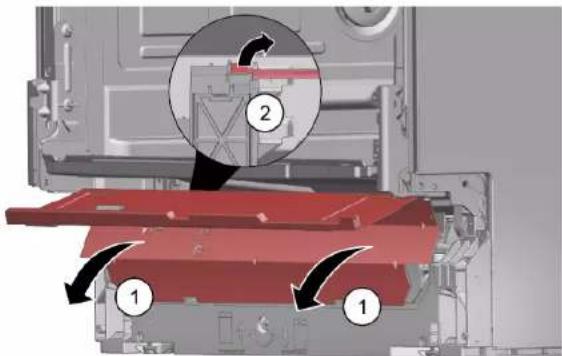

4.15.1 Remover a placa da tomada de base 727 4.15.2 Instalar a placa da tomada de base 727

4.16 Substituir a calha de transbordamento 728

4.16.1 Remover a calha de transbordamento 728 4.16.2 Instalar a calha de transbordamento 729

4.17 Substituir a porta interior 731

4.19.1 Remover a vedação da porta 734 4.19.2 Instalar a vedação da porta 735

4.20 Substituir a vedação (superior) da porta 736

4.20.1 Remover a vedação da porta 736 4.20.2 Instalar a vedação da porta 736

Dicas de resolução - Máquina de lavar louça

4.21 Substituir o EmotionLight 737

4.21.1 Remover o EmotionLight 737 4.21.2 Instalar o EmotionLight 737

4.22 Substitui o TimeLight 740

4.22.1 Remover o TimeLight 740 4.22.2 Instalar o TimeLight 740

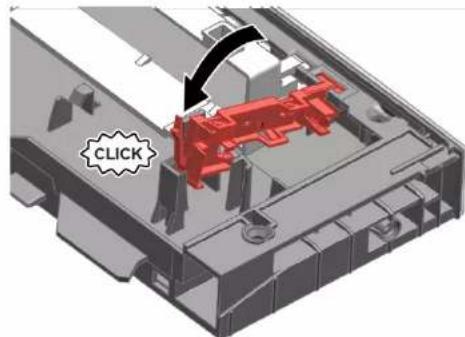

4.23 Substituir a Gap Illumination 741

4.23.1 Remover a Gap Illumination 741 4.23.2 Instalar a Gap Illumination 742

Sobre este documento

1.1 Informação importante

1.1.1 Finalidade

Estas dicas de reparação auxiliam o consumidor na reparação de aparelhos por ele próprio, de acordo com o regulamento de "Eco-design" aplicável (a partir de 03/2021). Estas contêm informações sobre como substituir peças sobressalentes definidas, incluindo avisos e riscos.

Em caso de dúvidas, entre em contacto com o mesmo serviço de apoio ao cliente. Apenas nos responsabilizamos por danos se as dicas de reparação tiverem sido devidamente seguidas.

1.2 Explicação dos símbolos

1.2.1 Níveis de perigo

Os níveis de perigo são compostos por um símbolo e uma PALAVRA sinal. A PALAVRA-SINAL indica a gravidade do perigo.

Nivel de avis Significado
PERIGO	A não observança da mensagem de avisso的结果a em morte ou ferimentos graves.
AVISO	A não observança da mensagem de aviso pode resultar em morte ou ferimentos graves.
CUIDADO	A não observança da mensagem de aviso pode resultar em ferimentos ligeiros.
ATENÇÃO!	A não observança da mensagem de aviso pode resultar em danos materiais.

Tabela 1: Níveis de perigo

1.2.2 Símbolos de perigo

Os símbolos de perigo são representações simbólicas que dão uma indicação do tipo de perigo.

Neste documento são utilizados os seguintes símbolos de perigo:

Simbolo de perigo Significado
!	Mensagem geral de征求意见
9	Perigo de tensão电解trica
	Risco de explosão
	Perigo de cortes

Sobre este documento

Simbolo de perigo Significado
	Perigo de esmagamento
	Perigo de superficies quentes
	Perigo de campo eletromagnético intenso
	Perigo de radiação não-ionizante

Tabela 2: Símbolos de perigo

1.2.3 Estrutura dos avisos

Os avisos neste documento possuem um aspeto normalizado e uma estrutura normalizada.

PERIGO

Tipo e origem do perigo!

Possíveis consequências de ignorar o perigo / aviso.

Medidas e proibições para prevenir o perigo.

O seguinte exemplo mostra um aviso que adverte contra choques elétricos devido a partes sob tensão. A medida para evitar o perigo é mencionada.

Morte por eletrocussão

Desligue os aparelhos da alimentação elétrica pelo menos 60 segundos antes de iniciar as reparações.

1.2.4 Símbolos gerais

Neste documento são utilizados os seguintes símbolos gerais:

Simbolo ger. Significado
i	Identificação de uma dica especial (texto e/ou ilustração)
1	Identificação de uma dica simples (apes nao texto)
	Identificação de uma ligação para um tu- torial em video
	Identificação das ferramentas necessária- as
	Identificação das condições prévias ne- cessárias
if	Identificação de uma condição (se ..., en- tão ... )
	Identificação de um resultado
[Iniciar] Identificação de uma tecla ou botão
[00123456] Identificação de um número de	material
Estado Identificação de um texto exibido / j	anela (no visor do aparecido)

Tabela 3: Símbolos gerais

Segurarca

2.1 Instruções gerais de segurança

2.1.1 Todos os eletrodomésticos

Risco de choque elétrico devido a partes sob tensão!

• Erros por reparações envolvendo componentes elétricos podem provocar choques elétricos! Desligue o aparelho da rede elétrica pelo menos 60 horas antes de iniciar o trabalho.
• Após a reparação, solicite a realização de um teste de segurança de acordo com VDE 0701 ou os regulamentos específicos do país.

Risco de ferimentos causados por arestas vivas!

Use luvas de proteção.

Risco de esmagamento durante trabalhos de reparação, manutenção, resolução de problemas e serviço devido a componentes pesados e móveis.

Use calçado de proteção. Proteja os componentes pesados contra quedas. - Não introduzir partes do corpo em componentes móveis.

Risco para a segurança/funcionamento do aparelho!

Utilize apenas peças sobressalentes originais.

Risco de danos em componentes eletrostaticamente sensíveis (ESDs)!

• Não toque nos módulos, incluindo ligações e percursos condutores.

Ferramentas e auxiliares

Designação Detallhes Imagens
Chave parafusos Torx T20 com oríf- cio [00340764]	100 mm, para parafusos com pino de segurarca
Chave de parafu- sos Torx T15	Comprimento 80 mm
Chave de fendas Lámina	10 mm x 1,6 mm x 200 mm
Alicate de起点 [00340871]	Comprimento: 200 mm, reto

O aparelho está desligado da alimentação elétrica. O aparelho está livremente acessível.

4.1.1 Remover o tampo

1. Remova os dois parafusos atrás (1) (opcional).
2. Pressione para cima ambas as alavancas de retenção sob o tampo (2).

1. Levante o tampo ligeiramente na frente (3).
2. Empurre o tampo para fora e para trás (4).
3. Remova o tampo.

4.1.2 Instalar o tampo

1. Prenda a parte de trás do tampo nas guias, utilizando as saliências de retenção (1).

1. Empurre o tampo para a frente (2).
2. Pressione a frente do tampo para baixo até ambas as alavancas de retenção encaixarem de forma audível (3).
3. Volte a enroscar os dois parafusos (4) (opcional).

Reparação

4.2 Instalar o sistema de cesto

Pré-requisito:

O cesto em questão foi removido do aparelho.

4.2.1 Instalar a calha para pastilhas para o Modelo de 86 cm

Ferramentas necessárias:

Guia das pastilhas [00614935] Clipe de suporte de chávenas [00618565] 1. Insira a calha para pastilhas diagonalmente na parte de dentro do cesto. 2. Centre e encaixe a calha das pastilhas.

4.2.2 Instalar o clipe de suporte de chávenas

Ferramentas necessárias:

Guia das pastilhas [00614935] Clipe de suporte de chávenas [00618565]

Ao lavar chávenas, o clipe de suporte de chávenas pode ser dobrado para cima. O ângulo adicional reduz a acumulação de água no fundo das chávenas. No caso de copos altos, recomendamos que deixe o clipe de suporte de chávenas dobrado para baixo. Se os cestos superiores tiverem um inserto de plástico opcional, este tem de ser removido.

1. Retire o inserto de plástico.

1. Encaixe o clipe de suporte de chávenas.

1. Dobre para cima o clipe.

Reparação

1. Posicione os itens a lavar.

4.2.3 Instalar o inserto de vaporeira

Ferramentas necessárias:

Guia das pastilhas [00614935] Clipe de suporte de chávenas [00618565]

Encaixe o inserto de vaporeira com as extremidades sob o Sistema de cesto.

Reparação

4.3 Substituir a gaveta vario

4.3.1 Remover a gaveta vario

1. Dobre as pegas para dentro.

1. Remova a pega por cima.
2. Pressione os insertos laterais de plástico para fora e pressione-os para cima para fora do quadro.

Reparação

1. Dobre as linguetas de guia para fora cuidadosamente.

1. Puxe os espigões rebatíveis para fora das linguetas.
2. Pressione o quadro de metal à frente para fora dos suportes.

1. Empurre o quadro de metal novamente para fora da guia.

4.3.2 Instalar a gaveta vario

Instale pela ordem inversa.

Reparação

4.4 Substituir os braços aspersores

4.4.1 Remover o braço aspersor

1. Desaperte o braço aspersor superior (1) e puxe para baixo para remover (2).

1. Puxe para baixo o braço aspersor inferior para remover.

4.4.2 Instalar o braço aspersor

1. Insira o braço aspersor inferior. O braço aspersor encaixa.
2. Insira o braço aspersor superior e enrosque-o firmemente.

Reparação

4.5 Substituir os filtros

4.5.1 Remover o filtro

1. Rode o filtro grosseiro para a esquerda (1) e remova o sistema de filtro (2).

Certifique-se de que nenhum objeto estranho caia no reservatório.

1. Puxe para baixo o microfiltro para removê-lo.

4.5.2 Instalar os filtros

1. Remonte o sistema de filtros. Assegure-se de que os bloqueios de retenção no filtro grosseiro encaixem.
2. Insira o sistema de filtro no aparelho e rode o filtro grosseiro para a direita. Assegure-se de que respeita as marcações.

Reparação

4.6 Instalar acessa aspersora para assadeiras

1. Retire o cesto superior.
2. Insira a casa aspersora para assadeiras no suporte (1) e rode para a direita (2).

Acessa aspersora para assadeiras encaixa.

Reparação

4.7 Substituir o cabo de alimentação

Pré-requisito:

O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água. O aparelho está livremente acessível.

4.7.1 Desligar o cabo de alimentação

• Mova a ficha do cabo de alimentação cuidadosamente para cima e para baixo e puxe-a para fora da tomada de ligação.

4.7.2 Ligar o cabo de alimentação

ATENÇÃO!

Sobreaquecimento da ligação principal!

Risco de incêndio

Insira o cabo de alimentação firmemente até encaixar.

Insira a ficha do cabo de alimentação na tomada de ligação até a ficha encaixar de forma audível.

Reparação

4.8 Substituir a tampa do detergente

Uma chave de parafusos pode ser usada como ferramenta para alavancar.

Pré-requisito:

O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água. A porta foi aberta. A tampa do detergente foi aberta.

4.8.1 Remover a tampa do detergente

1. Empurre a tampa do detergente para dentro 5 mm.
2. Evolva a tampa do detergente do lado inferior para fora das calhas de guia e retire-a das calhas de guia do lado superior.
3. Remova a mola.

4.8.2 Inserir a mola

1. Insira a extremidade longa da mola no orifício de montagem do dispositivo dispensador (1).

1. Insira a extremidade curta da mola no orifício de montagem da tampa do detergente (2).
2. Pressione a tampa para dentro do dispositivo dispensador (3).

4.8.3 Instalar a tampa do detergente

1. Insira a tampa do detergente nas calhas de guia de um dos lados, 5 mm antes da posição totalmente aberta. Pressione o lado oposto suavemente para dentro das calhas de guia.
2. Verifique o funcionamento da tampa do detergente.

Reparação

4.9 Substituir a tampa da bomba de água de esgoto

Pré-requisito:

Cesto foi removido. Os filtros foram removidos. → 714

4.9.1 Remover a tampa da bomba de água de esgoto

1. Retire toda a água.

Use uma esponja, se necessário.

1. Separe a tampa da bomba, utilizando uma colher e segure-a na janela transversal.

1. Eleve a tampa da bomba para dentro em sentido angular e remova-a.

4.9.2 Instalar a tampa da bomba de água de esgoto

Insira a tampa da bomba (1) e pressione-a para baixo (2).

A tampa da bomba encaixa.

Reparação

4.10 Substituir o painel lateral

Pré-requisito:

O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água. O aparelho está livremente acessível. Aparelhos de instalação livre: o tempo foi removido. → 708

4.10.1 Remover o painel lateral

1. Remova os parafusos do painel lateral (1).

1. Incline o painel lateral ligeiramente para fora em cima (2).
2. Desça o painel lateral e puxe-o para fora da calha de base (3).

Reparação

4.10.2 Instalar o painel lateral

1. Insira o painel lateral na calha de base (1).

Fig. 2: Totalmente integrável

2. Pressione o painel lateral sobre o aparelho (2). 3. Fixe o painel lateral com parafusos (3).

Reparação

4.11 Substituir a porta exterior

Pré-requisito:

O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água.

4.11.1 Remover a porta exterior

Basta remover os parafusos que são descritos nos seguintes passos.

1. Abra a porta.
2. Remova os quatro parafusos.

3

Segure a porta de um dos lados.

Remova os dois parafusos.

4.11.2 Instalar a porta exterior

Reparação

Pré-requisito:

A manta isolante foi posicionada corretamente e fixada no interior da porta exterior. As dobradiças estão inseridas na porta exterior. 1. Feche a porta inferior sem bater. 2. Empurre a porta exterior para cima sob o painel de comandos (1).

1. Pressione a porta exterior contra a porta interior e fixe (2).

4.

Segure a porta de um dos lados.

Abra e fixe a porta com dois parafusos (4 parafusos de metal de 11 mm).

1. Fixe a porta exterior com quatro parafusos (4 parafusos de metal de 11 mm).

Reparação

4.12 Substituir o painel de comandos

Se um módulo de operação estiver defeituoso, o painel de comandos inteiro terá de ser substituído.

Pré-requisito:

O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água. A porta exterior foi removida. A porta exterior foi removida (totalmente integrável/integrada).

4.12.1 Remover o painel de comandos

1. Desligue as ligações elétricas do painel de comandos e sensor de baixo nível de abrilhantador (1, 2).

1. Desligue o cabo de terra (3) (opcional).
2. Abra a porta do aparelho.
3. Fixe o painel de comandos para que não caia (segure-o).
4. Remova seis parafusos.

1. Remova o painel de comandos.

4.12.2 Instalar o painel de comandos

Use os parafusos 4 x 16 mm.

• Instale pela ordem inversa.

Reparação

4.13 Fixar as molas da porta

1. Remova a tampa da guia do cabo.

2.1. Abra a porta ligeiramente (1).

1. Insira a ranhura da calha de base (2).
2. Feche a porta lentamente (3).

O sistema de cabos fixa-se automaticamente à dobradiça da porta.

Reparação

3.1. Feche a porta ligeiramente (4).

1. Mova a ranhura para trás e solte a dobradiça da porta (5).
2. Abra a porta (6).

1. Repita o processo de remoção do aparelho.

Reparação

4.14 Substitui o painel inferior

Os pés são idênticos e intercambiáveis.

Pré-requisito:

O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água. A porta exterior foi removida. A porta exterior foi removida (totalmente integrável/integrada).

4.14.1 Remover o painel inferior

1.

Remoção incorreta. Se o painel inferior for solto lateralmente e removido, as placas de fixação podem quebrar. Se apenas uma placa de fixação for danificada, é possível mudar de lado, pois as placas de fixação são idênticas. Recomenda-se colocar algo sob o aparelho, rente na lateral, para aliviar a carga sobre o painel inferior com os pés.

1. Coloque a chave de parafusos dentro das guias (1) e solte o encaixe, empurrando para baixo.

1. Levante o painel para o retirar.
2. Remova os pés à frente (1).

4.14.2 Instalar o painel inferior

1. Insira os pés.
2. Fixe o painel inferior em cima (1) e pressione-o para baixo até encaixar de forma audível (2).

Reparação

4.15 Substituir a placa da tomada de base

A placa da tomada de base situa-se na área inferior, rente.

Pré-requisito:

O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água. A frente do móvel (opcional) foi removida. A porta exterior foi removida. A porta exterior foi removida (totalmente integrável/integrada). O painel inferior foi removido (opcional).→726

4.15.1 Remover a placa da tomada de base

1. Remova os dois parafusos (1).

1. Desengate os elementos de encaixe (2).
2. Incline a placa da tomada de base cuidadosamente para a frente (1).

Dependendo da série do modelo, a ficha para o EmotionLight não está fixada à base.

Desbloqueie a ficha na lingueta de bloqueio e puxe para fora (2).

4.15.2 Instalar a placa da tomada de base

• Instale a placa da tomada de base pela ordem inversa.

Reparação

4.16 Substituir a calha de transbordamento

A calha de transbordamento está localizada na área inferior dianteira do aparelho.

Pré-requisito:

O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água. A frente do móvel foi removida (opcional). A porta exterior foi removida. O painel inferior foi removido (opcional). → 726 A placa da tomada de base foi removida. → 727

4.16.1 Remover a calha de transbordamento

Agua residual

• Se a mangueira de drenagem for removida, a água residual pode sair.
• Recolha a água ou remova-a da cuba coletora inferior com uma seringa de sucção.
• Puxe para fora o mecanismo de encaixe em cima (1, 2).

1. Solte o elemento de encaixe em cima.

Reparação

3.1. Insira a chave de parafusos sob o grampo de metal (1). 2. Solte o clipe de metal suavemente (2).

1. Levante a calha de transbordamento para fora.

4.16.2 Instalar a calha de transbordamento.

Danos causados pela água devido à instalação incorreta da calha de transbordamento!

Insira a calha de transbordamento corretamente em baixo na guia da calha de base.

Encaixe a calha de transbordamento corretamente em cima.

1. Posicione a calha de transbordamento (1).
2. Insira a calha de transbordamento na vedação (2).
3. Pressione a calha de transbordamento para dentro da guia da vedação (3).
4. Insira a calha de transbordamento cuidadosamente (4).
5. Encaixe a calha de transbordamento (5).

Reparação

1. Verifique a instalação à esquerda e à direita. 3. Verifique o assento firme.

1. Encaixe o clipe de metal dos lados esquerdo e direito.

O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água.

1. Remova os parafusos (1).
2. Remova a porta interior por cima (2).

1. Fixe a dobradiça da porta com parafusos.
2. Posicione a porta interior na dobradiça da porta.
3. Fixe a porta interior com parafusos.

1. Vire a vedação da porta para a frente.
2. Mova a porta interior para trás da vedação da porta.
3. Feche a porta interior.
4. Vire a vedação da porta para cima. As peças laterais apontam para cima.
5. Mova a dobradiça da porta para cima.

Reparação

4.18 Substituir a dobradiça da porta

Pré-requisito:

O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água. O aparelho está livremente acessível. O painel lateral foi removido. →719 A porta exterior foi removida. A porta interior foi removida. O painel de comandos foi removido. →723 As molas da porta foram fixadas. →724 O painel inferior foi removido. →726 A placa de tomada de base foi removida. →727 A calha de escoamento foi removida. →728

4.18.1 Remover a dobradiça da porta

1. Solte o gancho de encaixe com a chave de parafusos (1).
2. Puxe a dobradiça da porta para a frente (2).

1. Solte a ligação à terra na dobradiça da porta.

4.18.2 Instalar a dobradiça da porta

Reparação

1. Coloque a dobradiça no aparelho (1).
2. Desloque a dobradiça para baixo (2) até ficar presa no aparelho.

2.

A falta de ligação à terra pode causar um potencial de ligação na porta.

Estabeleça a ligação à terra.

4.19 Substituir a vedação (inferior) da porta

Pré-requisito:

O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água. A porta exterior foi removida. A placa da tomada de base foi removida. → 727 O painel inferior foi removido (opcional). → 726 As molas da porta foram removidas. O painel de comandos foi removido. O feixe de fios em baixo à direita foi removido.

4.19.1 Remover a vedação da porta

1. Remova os dois clipes de retenção na vedação inferior da porta (1, 2).

1. Desprenda a calha de transbordamento.

1. Levante a calha de transbordamento para fora

Reparação

1. Remova da porta interior a vedação inferior da porta.

4.19.2 Instalar a vedação da porta

1. Encaixe as capas seladas à esquerda e à direita na calha de vedação com ação da porta.

1. Insira a vedação da porta com a aba de fecho na porta interior.
2. Fixe a vedação da porta com os clipes de retenção.

Reparação

4.20 Substituir a vedação (superior) da porta

Pré-requisito:

O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água.

4.20.1 Remover a vedação da porta

Remova a vedação da porta do quadro interior.

4.20.2 Instalar a vedação da porta

A vedação da porta deve ser cortada para ficar com o comprimento correto antes da instalação. Tem de ser de 1750 mm para aparelhos com 81 cm de altura e de 1850 mm para aparelhos com 86 cm de altura.

1. Prepare a vedação da porta apropriada. 2. Assegure a posição de instalação correta do perfil de vedação.

1. O ponto branco deverá estar alinhado com a faixa de base vedante.

4

A vedação não pode ficar ondulada ou esticada nos cantos. A vedação é cortada diagonalmente nas extremidades e vai-se estreitando na direção do fundo do recipiente à frente.

Posicione a extremidade da vedação exatamente à frente sob a porta inferior. A vedação deve assentar na lateral do recipiente o mais possível.

Vedação da porta corretamente instalada:

Reparação

4.21 Substituir o EmotionLight

O EmotionLight está situado na área superior dianteira exterior do depósito de lavagem.

Pré-requisito:

O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água. O aparelho está livremente acessível. O tempo foi removido (opcional). O painel lateral direito foi removido (opcional). → 719

4.21.1 Remover o EmotionLight

1. Desprenda o gancho de encaixe atrás (1).

1. Remova o suporte por cima (2).
2. Puxe a ficha para fora do conector (em baixo à direita, à frente do aparelho).
3. Remova a ligação elétrica do módulo de potência.

1. Remova o EmotionLight do aparelho.

4.21.2 Instalar o EmotionLight

1. Insira o suporte no quadro do depósito de lavagem (1).

Reparação

1. Engate o gancho de encaixe (2).

3

Instale o cabo do lado direito inferior.

Reparação

Fig. 3: Cabo plano

1. Insira a ficha.

Substituir o TimeLight apenas como peça completa. O.), O.), base.

Pré-requisito:

O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água. O painel inferior foi removido. →726 A placa da tomada de base foi removida e rodada, →727

4.22.1 Remover o TimeLight

1. Dobre os elementos de encaixe (1) ligeiramente para fora.

1. Puxe o módulo TimeLight para cima para fora da guia (2).

4.22.2 Instalar o TimeLight

1. Dobre novamente os elementos de encaixe (1) para trás.

1. Empurre o módulo TimeLight para dentro da guia (2).
2. Conecte a ligação elétrica.

Reparação

4.23 Substituir a Gap Illumination

Pré-requisito:

O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água. A porta exterior está desmontada. O painel de operação foi removido.

1. Levante a placa do suporte e remova-a do quadro do módulo de operação (2).

4.23.2 Instalar a Gap Illumination

1. Insira o suporte da placa no quadro do módulo de operação.

1. Aperte-o com um som de "clique".

1. Instale a fibra ótica e aperte-a com um som de "clique".

1. Conecte o fio ao módulo de operação.

Fig.1: Totalmente integrado
