Merkki	Bosch
Malli	SGH4HVX31E
Tuotetyyppi	Upotettava astianpesukone
Mitat (korkeus x leveys x syvyys)	86 cm x 60 cm x 55 cm (noin)
Paino	Noin 50 kg
Sähköliitäntä	230 V, 10 A, 50 Hz
Kapasiteetti	13 kattausta
Energialuokka	A+ (arvio)
Vedenkulutus	10 L per sykli (arvio)
Melutaso	44 dB(A) (arvio)
Tärkeimmät toiminnot	Viivästetty käynnistys, puolikuorma, tehostettu kuivaus, Vario-laatikko, EmotionLight, TimeLight
Sisävalaistus	EmotionLight (lattiaprojektori) ja TimeLight (jäljellä olevan ajan projektio)
Pesujärjestelmä	Pyörivät suihkuvarret, kolmikerroksinen suodatin
Korit	Säädettävä yläkori kuppihyllyllä ja höyrykeittolisäosilla, alakori Vario-laatikolla
Huolto ja puhdistus	Suodattimien ja suihkuvarsien säännöllinen puhdistus, säännöllinen kalkinpoisto
Turvallisuus	Automaattinen sammutus, lapsilukko, vuotosuoja
Varaosat ja korjattavuus	Alkuperäiset varaosat saatavilla: työtaso, ovi, saranat, tiivisteet, valot, suodattimet, pumppu, suihkuvarret jne.
Korjattavuusindeksi	8,5/10 (arvio)

Usein kysytyt kysymykset - SGH4HVX31E BOSCH

Kuinka puhdistan astianpesukoneen suodattimet?

Poista alakori, kierrä karkeasuodatinta vastapäivään ja ota suodatusjärjestelmä ulos. Pura mikrosuodatin, pese se juoksevan veden alla ja kokoa kaikki takaisin kohdistamalla nuolet.

Mitä tehdä, jos suihkuvarret eivät pyöri?

Tarkista, etteivät ne ole tukossa. Irrota yläsuihkuvarsi ruuvaamalla ja ota se pois, sitten irrota alasuihkuvarsi. Pese ne veden alla ja asenna takaisin varmistaen, että ne napsahtavat paikoilleen.

Kuinka vaihdan alemman oven tiivisteen?

Irrota laite verkosta, poista etulevy, jalkalista ja ohjauspaneeli. Poista sitten tiivisteen pidikkeet, irrota ylivuotokanava ja poista vanha tiiviste. Asenna uusi tiiviste kiinnittämällä se ja kokoamalla kaikki takaisin.

Voinko asentaa erilaisen työtason?

Kyllä, työtaso on irrotettavissa. Ruuvaa takaruuvit irti, työnnä lukitusvivut ja liu'uta työtasoa taaksepäin irrottaaksesi sen. Asennus tapahtuu päinvastaisessa järjestyksessä.

Kuinka vaihdan EmotionLight-valon?

Irrota laite verkosta ja poista työtaso tai sivuseinä. Napsauta takana oleva lukitusnasta auki, vedä lampunpidin yläkautta ulos, irrota kaapeli. Asenna uusi lampunpidin altaan kehykseen ja napsauta lukitusnasta kiinni.

Astianpesukone näyttää virhekoodia, mitä tehdä?

Katso täydellistä ohjekirjaa koodien merkityksestä. Yleisimmät virheet liittyvät veden tuloon tai tyhjennykseen. Tarkista suodattimet, suihkuvarret ja letkut. Jos ongelma jatkuu, ota yhteyttä huoltopalveluun.

Kuinka säädän Vario-laatikkoa?

Puraksesi, taivuta kahvan jalat, ota se pois, työnnä sitten sivuttaiset muoviosat ulospäin. Napsauta ohjausjalat auki ja poista metallikehys. Kokoaminen tapahtuu päinvastaisessa järjestyksessä.

Mitä pesuainetta tulisi käyttää?

Käytä astianpesukoneen jauhe-, geeli- tai koneellista pesuainetablettia. Noudata pakkauksessa ilmoitettuja annostuksia. Monitoimitableteille aktivoi vastaava asetus ohjauspaneelista.

Kuinka huollan oven tiivisteitä?

Puhdista tiivisteet säännöllisesti kostealla liinalla homeen välttämiseksi. Jos tiiviste on vaurioitunut, vaihda se ohjekirjan ohjeiden mukaan.

Mistä löydän varaosia mallilleni SGH4HVX31E?

Voit tilata alkuperäisiä Bosch-varaosia huoltopalvelusta tai valtuutetuilta sivustoilta. Viitteet on ilmoitettu ohjekirjassa, esim. tabletin ohjain [00614935], kuppihylly [00618565].

KÄYTTÖOHJE SGH4HVX31E BOSCH

Työvälineet ja apuvälineet. 254

Korjaus 255

Vaaran tyyppi ja lähde!

Liikkuvista osista johtuva sähköiskun vaara!

Sähköiskusta johtuva kuolema

Liikkuvista osista johtuva sähköiskun vaara!

Käytä turvakenkiä. - Kiinnitä raskaat osat putoamisen estämiseksi. - Älä työnnä kehonosia liikkuvien osien väliin.

Työvälineet ja apuvälineet

1. Napsauta vasemmalla ja oikealla paikalleen metalliklipsi.

Puuttuva maadoitus voi aiheuttaa oven potentiaalin.

Luo maadoitus.

4.19.2 Oven tiivisteen asentaminen

Korjausvinkit - Astianpesukone

1 Tämä asiakirja 292

1.1 Tärkeitä tietoja 292

1.1.1 Tarkoitus 292 1.2 Symboleiden merkitys 292 1.2.1 Vaaratasot 292 1.2.2 Varoitusmerkit 292 1.2.3 Varoitusten rakenne 293 1.2.4 Yleiset symbolit 293

A Turvallisuus 294

2.1 Yleiset turvallisuusohjeet 294 2.1.1 Kaikki kotitalouskoneet. 294

Työkalut ja apuvälineet 295

Korjaus. 296

4.1 Työtason vaihtaminen 296

4.1.1 Työtason poistaminen 296 4.1.2 Työtason asennus 296

4.2 Korijärjestelmän asennus 297

4.2.1 Pesuainetabletin liukukappaleen asennus 86 cm:n malliin 297 4.2.2 Kupin tukiklipsin asentaminen 297 4.2.3 Höyrystystelineen asennus 298

4.3 varioDrawer-osan vaihtaminen 299

4.3.1 varioDrawer-osan poistaminen 299 4.3.2 varioDrawer-osan asentaminen 300

4.4 Suihkuvarsien vaihtaminen 301

4.4.1 Suihkuvarren poistaminen 301 4.4.2 Suihkuvarren asentaminen 301

4.5 Suodattimien vaihtaminen 302

4.5.1 Suodattimen poistaminen 302 4.5.2 Suodattimien asennus 302

4.6 Unipeltien ruiskutuspään asennus 303

4.7 Virtajohdon vaihtaminen 304

4.7.1 Virtajohdon irrottaminen pistorasiasta 304 4.7.2 Virtajohdon laittaminen pistorasiaan 304

4.8 Pesuainelokeron suojuksen vaihtaminen 305

4.8.1 Pesuainelokeron suojuksen poistaminen 305 4.8.2 Jousen asettaminen paikoilleen 305 4.8.3 Pesuainelokeron suojuksen asentaminen 305

4.9 Jätevesipumpun suojuksen vaihtaminen 306

4.9.1 Jätevesipumpun suojuksen poistaminen 306 4.9.2 Jätevesipumpun suojuksen asennus 306

4.10 Sivupaneelin vaihtaminen 307

4.10.1 Sivupaneelin poistaminen 307 4.10.2 Sivupaneelin asentaminen 308

4.11 Luukun vaihtaminen 309

4.11.1 Ulkoluukun poistaminen 309 4.11.2 Ulkoluukun asennus 309

4.12 Ohjauspaneelin vaihtaminen 311

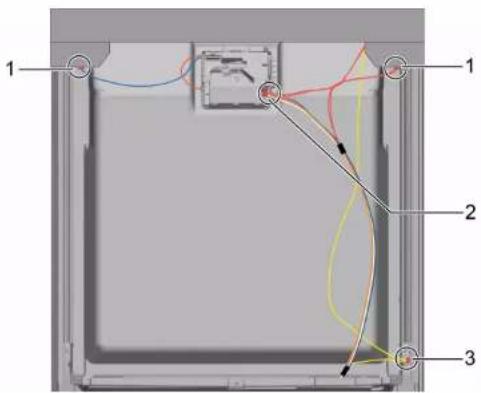

4.12.1 Ohjauspaneelin poistaminen 311 4.12.2 Ohjauspaneelin asentaminen 311

4.13 Luukun jousien kiinnittäminen 312

4.14 Alapaneelin vaihtaminen 314

4.14.1 Alapaneelin poistaminen 314 4.14.2 Alapaneelin asentaminen 314

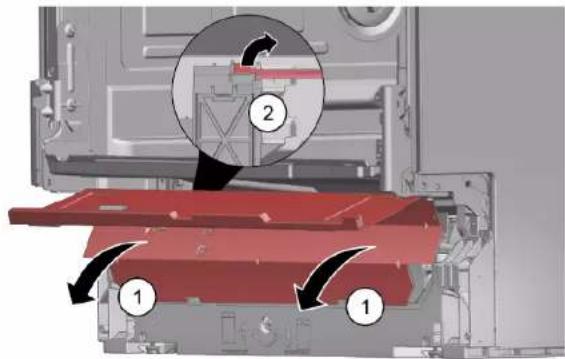

4.15 Sokkilevyn vaihtaminen 315

4.15.1 Sokkelilevyn poistaminen 315 4.15.2 Sokkelilevyn asentaminen 315

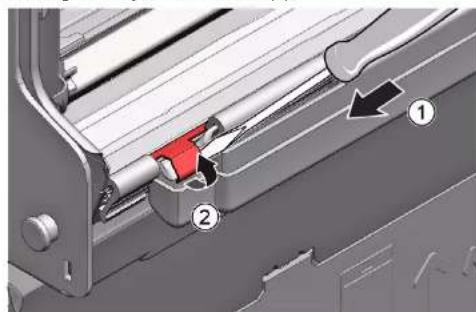

4.16 Yliuvotoputken vaihtaminen 316

4.16.1 Ylivuotokanan van poistaminen 316 4.16.2 Yliuvotoputken asennus 317

4.17 Sisaluukun vaihtaminen 319

4.17.1 Sisaluukun poistaminen 319 4.17.2 Sisaluukun asennus 319

4.18 Luukun saranan vaihtaminen 320

4.18.1 Luukun saranan poistaminen 320 4.18.2 Luukun saranan asennus 320

4.19 Luukun (alemm) tiivisteen vaittaminen 322

4.19.1 Luukun tiivisteen poistaminen 322 4.19.2 Luukun tivisteen asennus 323

4.20 Luukun (ylemman) tiivisteen vailhtaminen 324

4.20.1 Luukun tiivisteen poistaminen 324 4.20.2 Luukun tiivisteen asennus 324

Korjausvinkit - Astianpesukone

4.21 EmotionLight-osan vaihtaminen 325

4.21.1 EmotionLight-osan poistaminen 325 4.21.2 EmotionLight-osan asennus 325

4.22 TimeLight-moduulin vaihtaminen 328

4.22.1 TimeLight-moduulin poistaminen 328 4.22.2 TimeLight-moduulin asennus 328

4.23 Gap Illumination-moduulin vaihtaminen 329

4.23.1 Gap Illumination -moduulin poistaminen 329 4.23.2 Gap Illumination -moduulin asennus 330

Tämä asiakirja

1.1 Tärkeitä tietoja

1.1.1 Tarkoitus

Näiden korjausohjeiden tarkoituksena on auttaa kuluttajaa korjaamaan laitteita itse ekologista suunnittelua koskevan asetuksen (päivitys 03/2021) mukaisesti. Ne sisältävät tietoa siitä, miten määrätyt varaosat voidaan vaihtaa. Lisäksi niihin sisältyy tietoa varoituksista ja riskeistä.

Ota yhteyttä huoltopalveluun, jos sinulla on kysyttävää. Vastaamme vahingoista vain, jos korjausohjeita on noudatettu oikein.

1.2 Symboleiden merkitys

1.2.1 Vaaratasot

Varoitustasot koostuvat symbolista ja huomiosanasta. Huomiosanat ilmoittavat vaaran vakavuuden.

Varoitustaso Merkitys
VAARA	Varoituksen laiminlyönti johtaa kuolemaan taivakaviin loukkaantumisiin.
VAROITUS	Varoituksen laiminlyönti voj johtaa kuolemaan taivakaviin loukkaantumisiin.
HUOMAA	Varoituksen laiminlyönti voj johtaa lieviin loukkaantumisiin.
HUOMIO!	Varoituksen laiminlyönti voj johtaa omaisuusvahinkoihin.

Taulukko 1: Vaaratasot

1.2.2 Varoitusmerkit

Varoitusmerkit ovat symboleita, jotka osoittavat vaaran tyypin. Tässä asiakirjassa käytetään seuraavia varoitusmerkkejä:

Varoitusmerkki Merkitys
!	Yleinen varoitus
	Sähköjinnitteestä aiheutuva vaara
	Räjähdysvaara
	Viltohaavojen vaara
	Murskautumisen vaara

Tämä asiakirja

Varoitusmerkki Merkitys
	Kuumista pinnoista aiheutuva vaara
	Voimakkaasta magneettikentästä aiheutuva vaara
	Ionisoimmottomasta säteilystä aiheutuva vaara

Taulukko 2: Varoitusmerkit

1.2.3 Varoitusten rakenne

Tämän asiakirjan sisältämillä varoituksilla on standardoitu ulkonäkö ja rakenne.

Seuraavassa esimerkissä nähdään varoitus, joka varoittaa jännitteisten osien aiheuttamasta sähköiskusta. Vaaran välttämiseksi suoritettava toimenpide mainitaan.

1.2.4 Yleiset symbolit

Tässä asiakirjassa käytetään seuraavia yleisiä symboleja:

Yi. symboli Merkitys
i	Erikoisohjeen tunniste (teksti ja/tai kaavio)
i	Yksinkertaisen ohjeen tunniste (vain teksti)

YI. symboli Merkitys
	Video-opetusohjelmaan johtavan linkin tunniste
	Tarvittavien työkalujen tunniste
	Tarvittavien edellytysten tunniste
	Ehdon (jos ..., sitten ...) tunniste
	Tuloksen tunniste
Käynistä Nappämen tai painikkeen tunniste
[00123456] Materiaaluminum tunniste
Tila Näytelyn tekstin/ikkunan (laitteen	näytössä) tunniste

Taulukko 3: Yleiset symbolit

Turvallisuus

2.1 Yleiset turvallisuusohjeet

2.1.1 Kaikki kotitalouskoneet

Jännitteisten osien aiheuttama sähköiskun vaara!

Virheet sähkökomponentteja sisältävissä korjauksissa voivat johtaa sähköiskuun! Kytke kone irti verkkovirrasta vähintään 60 sekuntia ennen töiden aloittamista. - Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säädöksen tai maakohtaisten säädösten mukainen turvallisuustesti.

Terävistä reunoista aiheutuva loukkaantumisvaara!

Käytä suojakäsineitä.

Painavista ja liikkuvista komponenteista aiheutuva murskautumisen riski korjauksen, kunnossapidon, vianetsinnän ja huollon aikana.

Käytä suojakenkiä. - Estä painavien komponenttien putoaminen. Älä koske liikkuviin komponentteihin.

Laitteen turvallisuudelle/toiminnalle aiheutuva riski! Käytä vain alkuperäisiä varaosia.

Staattiselle sähkölle herkkien komponenttien (ESDS) vaurioitumisen riski - Älä koske moduuleihin, liittimiin ja johdinreitteihin mukaan lukien.

Työkalut ja apuvälineet

Nimitys Yksityiskondat Kuvat
Torx T20 - ruuvmelisseli, reiällinen [00340764]	100 mm, ruuveille lukituktssella
Torx T15 - ruuvmelisseli	Pituus 80 mm
Uaruuvimeisseli Terä 10 mm x 1,6 mm x 200 mm
Nokkapihdit [00340871]	Pituus: 200 mm, suora

Korjaus

4.1 Työtason vaihtaminen

Vaatimus:

Kone on erotettu virtalähteestä. Laitteeseen on vapaa pääsy.

4.1.1 Työtason poistaminen

1. Poista kaksi ruuvia takaa (1) (valinnainen).
2. Paina kumpaakin työtason alla olevaa lukitusvipua ylöspäin (2).

1. Nosta työtasoa hieman edestä (3).
2. Työnnä työtaso poispäin itsestäsi (4).
3. Poista työtaso.

4.1.2 Työtason asennus

1. Lukitse työtason takaosa ohjaimiin käyttäen pidätyskauluksia (1).

1. Työnnä työtasoa eteenpäin (2).
2. Paina työtason etuosa alaspäin, kunnes kumpikin lukitusvipu napsahtaa kuuluvasti paikoilleen (3).
3. Kierrä kaksi ruuvia takaisin paikoilleen (4) (valinnainen).

Korjaus

4.2 Korijärjestelmän asennus

Vaatimus:

Vastaava kori on poistettu koneesta.

4.2.1 Pesuainetabletin liukukappaleen asennus 86 cm:n malliin Erikoistyökalut:

Pesuainetabletin ohjain [00614935] Kupin tukiklipsi [00618565] 1. Aseta pesuainetabletin liukukappale viistosti paikoilleen korin etuosassa. 2. Keskiöitä ja napsauta tablettikouru paikoilleen.

4.2.2 Kupin tukiklipsin asentaminen Erikoistyökalut:

Pesuainetabletin ohjain [00614935] Kupin tukiklipsi [00618565]

Kun pestään kuppeja, kopin tukiklipsi voidaan kääntää ylös. Lisäkulma vähentää veden kerääntymistä kuppien pohjaan. Kun pestään pitkiä laseja, suosittelemme jättämään kopin tukiklipsin alas. Jos yläkoreissa on valinnainen muovivahvike, se on ensin poistettava.

1. Poista muovivahvike.

1. Napsauta kupin tukiklipsi paikoilleen.

1. Käännä klipsi ylös.

Korjaus

1. Laita pestävät astiat koriin.

4.2.3 Höyrystystelineen asennus

Erikoistyökalut:

Pesuainetabletin ohjain [00614935]

Kupin tukiklipsi [00618565]

Aseta höyrystystelineen päätykappaleet korijärjestelmän alle.

Korjaus

4.3 varioDrawer-osan vaihtaminen

1. Taita kahvan läpät sisään.

4.3.1 varioDrawer-osan poistaminen

1. Poista kahva yläasentoon.
2. Paina muovisia reunavahvikkeita ulospäin ja paina ne yläsuunnassa ulos kehyksestä.

Korjaus

1. Taita ohjainkaistaleet varovasti ulospäin.

1. Vedä käännettävät tukitapit ulos kaistaleista.
2. Paina metallirunko edestä ulos pidikkeistä.

1. Työnnä metallirunko ulos ohjaimesta.

4.3.2 varioDrawer-osan asentaminen

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.4 Suihkuvarsien vaihtaminen

4.4.1 Suihkuvarren poistaminen

1. Kierrä yläsuihkuvartta (1) ja poista alaspäin vetämällä (2).

1. Poista alasuihkuvartta ylöspäin vetämällä.

4.4.2 Suihkuvarren asentaminen

1. Aseta alasuihkuvartti paikoilleen. Suihkuvartti napsahtaa kiinni.
2. Aseta yläsuihkuvartti paikoilleen ja kierrä se hyvin kiinni.

Korjaus

4.5 Suodattimien vaihtaminen

4.5.1 Suodattimen poistaminen

1. Käännä karkeasuodatinta vastapäivään (1) ja poista suodatinjärjestelmä (2).

Varmista, että säiliöön ei putoa vierasesineitä.

1. Paina mikrosuodatinta alaspäin sen poistamiseksi.

4.5.2 Suodattimien asennus

1. Kokoa suodatinjärjestelmän osat uudelleen. Varmista, että karkeasuodattimessa olevat lukitusnupit napsahtavat paikoilleen.
2. Laita suodatinjärjestelmä laitteeseen ja käännä karkeasuodatinta myötäpäivään. Varmista, että nuolimerkinnät ovat kohdakkain.

Korjaus

4.6 Uunipeltien ruiskutuspään asennus

1. Poista yläkori.
2. Aseta uunipeltien ruiskutuspää pidikkeeseen (1) ja käännä sitä oikealle (2).

Uunipeltien ruiskutuspää napsahtaa kiinni.

Korjaus

4.7 Virtajohdon vaihtaminen

Vaatimus:

Kone on erotettu virtalähteestä. Kone on erotettu vedenjakelusta. Koneeseen on vapaa pääsy.

4.7.1 Virtajohdon irrottaminen pistorasiasta

• Liikuta virtajohdon pistoketta varovasti ylös ja alas, ja vedä se ulos pistorasiasta.

4.7.2 Virtajohdon laittaminen pistorasiaan

HUOMIO!

Päälittimen ylikuumeneminen!

Tulipalovaara

Liitä virtajohto siten, että kuuluu napsahdus.

Pistä virtajohdon pistoke pistorasiaan ja anna sen napsahtaa kuuluvasti paikoilleen.

Korjaus

4.8 Pesuainelokeron suojuksen vaihtaminen

Pientä ruuvitalttaa voidaan käyttää viputyökaluna.

Vaatimus:

Kone on erotettu teholähteestä. Kone on erotettu vedenjakelusta. Luukku on avattu. Pesuainelokeron suojus on avattu.

4.8.1 Pesuainelokeron suojuksen poistaminen

1. Liu'uta pesuainelokeron suojusta sisään 5 mm.
2. Vipua pesuainelokeron suojus matalammalla puolella ulos ohjainkiskoista ja ota pesuainelokeron suojus yläpuolelta pois ohjainkiskoista.
3. Poista jousi.

4.8.2 Jousen asettaminen paikoilleen

1. Työnnä jousen pitkä pää annostelulaitteen asennusreikään (1).

1. Työnnä jousen lyhyt pää pesuainelokeron suojuksen asennusreikään (2).
2. Paina suojus annostelulaitteeseen (3).

4.8.3 Pesuainelokeron suojuksen asentaminen

1. Aseta pesuainelokeron suojus 5 mm ennen kokonaan avattua asentoa yhdellä puolella ohjauskiskoihin. Paina pientä voimaa käyttäen vastakkainen puoli ohjauskiskoihin.
2. Tarkista pesuainelokeron suojuksen toiminta.

Korjaus

4.9 Jätevesipumpun suojuksen vaihtaminen

Vaatimus:

Kori on poistettu. Suodattimet on poistettu. → 302

4.9.1 Jätevesipumpun suojuksen poistaminen

1. Tyhjennä mahdollinen vesi. Käytä tarvittaessa lusikkaa.
2. Kampea pumpun suojus irti käyttäen apuna lusikkaa, ja tartu kiinni sen poikkipalkista.

1. Nosta pumpun suojus sisäänpäin kulmassa ja poista.

4.9.2 Jätevesipumpun suojuksen asennus

• Aseta pumpun suojus paikoilleen (1) ja paina se alas (2).

Pumpun suojus napsahtaa kiinni.

Korjaus

4.10 Sivupaneelin vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä. Kone on erotettu vedenjakelusta. Koneeseen on vapaa pääsy. Vapaasti sijoitettavat koneet: Työtaso on poistettu. → 296

4.10.1 Sivupaneelin poistaminen

1. Poista sivupaneelista (1) ruuvit.

Kuva 1: Kokonaan integroitu

1. Kallista sivupaneelia ylhäältä hieman ulospäin (2).
2. Laske sivupaneelia ja vedä se ulos pohjakalustosta (3).

Korjaus

4.10.2 Sivupaneelin asentaminen

1. Aseta sivupaneeli pohjakalustoon (1).

Kuva 2: Kokonaan integroitu

2. Paina sivupaneeli laitteeseen (2). 3. Kiinnitä sivupaneeli ruuveilla (3).

Korjaus

4.11 Luukun vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä ja vedenjakelusta.

4.11.1 Ulkoluukun poistaminen

Poista ruuvit, jotka mainitaan seuraavissa vaiheissa.

1. Avaa luukku.
2. Poista neljä ruuvia.

3.

Estä luukun putoaminen pitämällä kiinni sen yhdeltä sivulta.

Poista kaksi ruuvia.

4.11.2 Ulkoluukun asennus

Korjaus

Vaatimus:

Eristyshuopa on paikoitettu oikein ja kiinnitetty ulkoluukun sisään. Saranat on laitettu paikoilleen ulkoluukkuun. 1. Sulje sisäluukku napsauttamatta sitä kiinni. 2. Työnnä ulkoluukkua ylöspäin ohjauspaneelin alapuolella (1).

1. Paina ulkoluukkua sisäluukkua vasten ja pidä siitä kiinni (2).

4

Estä luukun putoaminen pitämällä kiinni sen yhdestä sivusta.

Avaa luukku ja kiinnitä se kahdella ruuvilla (4 x 11 mm:n metalliruuvit).

1. Kiinnitä ulkoluukku neljällä ruuvilla (4 x 11 mm:n metalliruuvit).

Korjaus

4.12 Ohjauspaneelin vaihtaminen

Jos ohjausmoduuli on viallinen, koko ohjauspaneeli on vaihdettava.

Vaatimus:

Kone on erotettu teholähteestä. Kone on erotettu vedenjakelusta. Ulkoluukku on poistettu. Ulkoluukku on poistettu (kokonaan integroitu / integroitu).

4.12.1 Ohjauspaneelin poistaminen

1. Irrota sähköliitännät ohjauspaneelista ja huuhtelukirkasteen määrän tunnistimesta (1, 2).

1. Irrota maadoituskaapeli (3) (valinnainen).
2. Avaa laitteen luukku.
3. Estä ohjauspaneelin putoaminen (pidä siitä kinni).
4. Poista kuusi ruuvia.

1. Poista ohjauspaneeli.

4.12.2 Ohjauspaneelin asentaminen

Käytä ruuveja 4 x 16 mm.

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.13 Luukun jousien kiinnittäminen

1. Poista johdon ohjaimen suojus.

2.1.Avaa luukku raolleen(1).

1. Kiinnitä pohjakaukalon kouru (2).
2. Sulje luukku hitaasti (3).

Johtojärjestelmä kiinnittyy automaattisesti luukun saranaan.

Korjaus

3.1.Sulje luukkua vähän (4).

1. Siirrä kourua taakse ja vapauta luukun sarana (5).
2. Avaa luukku (6).

1. Toista vaihe laitteen toisella puolella.

Korjaus

4.14 Alapaneelin vaihtaminen

Jalat ovat identtiset ja niiden paikkaa voidaan vaihtaa keskenään.

Vaatimus:

Kone on erotettu teholähteestä. Kone on erotettu vedenjakelusta. Ulkoluukku on poistettu. Ulkoluukku on poistettu (kokonaan integroitu / integroitu).

4.14.1 Alapaneelin poistaminen

1.

Väärä poistaminen. Jos alapaneeli irrotetaan sivulta ja poistetaan, kaksi kiinnityslevyä voivat vaurioitua. Jos vain yksi kiinnityslevy on vioittunut, puoli voidaan vaihtaa, koska kiinnityslevyt ovat identtisiä. Laitteen alle kannattaa edessä sivulla asettaa jotakin keventämään alapaneelin aiheuttamaa jalkoihin kohdistuvaa kuormitusta.

1. Työnnä ruuvimeisseliohjaimin (1) ja vapauta lukitus alaspäin painamalla.

1. Nosta paneeli irti.
2. Poista jalat etusuuntaan (1).

4.14.2 Alapaneelin asentaminen

1. Aseta jalat paikoilleen.
2. Kiinnitä alapaneeli yläosasta (1) ja paina sitä alas, kunnes kuulet sen napsahtavan paikoilleen (2).

Korjaus

4.15 Sokkelilevyn vaihtaminen

Sokkelilevy sijaitsee alhaalla edessä.

Vaatimus:

Kone on erotettu virtalähteestä. Kone on erotettu vesijohdosta. Kaluste-etusivu (valinnainen) on poistettu. Ulkoluukku on poistettu (kokonaan integroitu / integroitu). Alapaneeli on poistettu (valinnainen). →314

4.15.1 Sokkelilevyn poistaminen

1. Poista kaksi ruuvia (1).

1. Avaa lukitusosat (2).
2. Kallista sokkelilevyä varovasti eteenpäin (1).

4.

Mallisarjasta riippuen EmotionLight-tuotteen pistoke on vielä kiinni alaosassa.

Avaa pistokkeen lukitus lukitusnokasta ja vedä taakse (valinnainen) (2).

4.15.2 Sokkelihyllyn asentaminen

Asenna sokkelihylly vastakkaisessa järjestyksessä.

Korjaus

4.16 Ylivuotoputken vaihtaminen

Ylivuotoputki sijaitsee laitteen edessä alhaalla.

Vaatimus:

Kone on erotettu teholähteestä. Kone on erotettu vedenjakelusta. Kaluste-etusivu on poistettu (valinnainen). Ulkoluukku on poistettu. Alapaneeli on poistettu (valinnainen). →314 Sokkelihylly on poistettu. →315

4.16.1 Ylivuotokanan vaihtaminen

Jäännösvesi

Kun tyhjennysletku poistetaan, jäännösvesi voi valua ulos. Tyhjennä vesi astiaan tai poista se pohja-altaasta imuruiskulla.

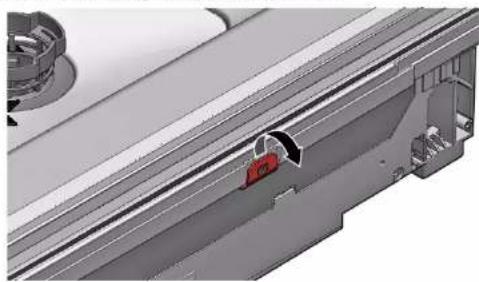

1. Vipua ulos yläosassa olevasta kiinnitysmekanismista (1, 2).

1. Vapauta lukitusosa ylhäällä.

3.1. Aseta ruuvitaltta metallikiinnikkeen alapuolelle (1).

1. Vapauta metallikiinnike varovasti (2).

Korjaus

1. Nosta ylivuotoputki paikalleen.

4.16.2 Ylivuotoputken asennus

Ylivuotoputken virheellisestä asennuksesta aiheutuvat vesivahingot! Aseta ylivuotoputki alhaalla oikein pohjakaukalon ohjaimeen. Napsauta ylivuotoputki ylhäältä oikein paikoilleen.

1. Aseta ylivuotoputki (1).
2. Siirrä ylivuotoputki tiivisteeseen (2).
3. Paina ylivuotoputki tiivisteen ohjaimeen (3).
4. Työnnä ylivuotoputki varovasti paikoilleen (4).
5. Kiinnitä ylivuotoputki napsauttamalla paikoilleen (5).

Korjaus

1. Tarkasta asennus vasemmalla ja oikealla. 3. Tarkista kiinnitys.

1. Napsauta metalliklipsi kiinni vasemmalla ja oikealla reunalla.

Korjaus

4.17 Sisäluukun vaihtaminen

Vaatimus:

Kone on erotettu virtalähteestä. Kone on erotettu vedenjakelusta.

4.17.1 Sisäluukun poistaminen

1. Poista ruuvit (1). 2. Poista sisäluukku ylöspäin (2).

4.17.2 Sisäluukun asennus

1. Käännä luukun tiiviste eteen
2. Siirrä sisäluukku luukun tiivisteen taakse.
3. Sulje sisäluukku.
4. Käännä luukun tiiviste ylös. Reunaosat osoittavat ylöspäin.
5. Siirrä luukun tiivistettä ylöspäin.
6. Kiinnitä luukun sarana ruuveilla.
7. Aseta sisäluukku luukun saranaan.
8. Kiinnitä sisäluukku ruuveilla.

Korjaus

4.18 Luukun saranan vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä. Kone on erotettu vedenjakelusta. Koneeseen on vapaa pääsy. Sivupaneeli on poistettu. → 307 Ulkoluukku on poistettu. Sisäluukku on poistettu. Ohjauspaneeli on poistettu. → 311 Luukun jouset on kiinnitetty. → 312 Alapaneeli on poistettu. → 314 Sokkeliev on poistettu. → 315 Ylivuotokanava on poistettu. → 316

4.18.1 Luukun saranan poistaminen

1. Vapauta kiinnitysruuvit (1). 2. Vedä luukun saranaa eteenpäin (2).

1. Irrota maadoitusliitäntä luukun saranasta.

4.18.2 Luukun saranan asennus

Jännitteisten osien aiheuttama sähköiskun vaara! Sähköiskusta aiheutuva hengenvaara väärän korjauksen tapauksessa. Sähköinen korjaus tulisi antaa pätevien sähköasentajien suoritettavaksi. Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säädöksen tai maakohtaisten säädösten mukainen turvallisuustesti.

Korjaus

1. Aseta sarana laitteeseen (1).
2. Siirrä saranaa alaspäin (2), kunnes se lukittuu laitteeseen.

2.

Puuttuva maadoitusliitäntä voi johtaa luukun sähköistymiseen.

Luo maadoitusliitäntä.

2021-03-22 9001630792 Tekijänoikeudet BSH Hausgeräte GmbH Sivu 321 alkaa 989

Korjaus

4.19 Luukun (alemman) tiivisteen vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä. Kone on erotettu vedenjakelusta. Ulkoluukku on poistettu. Sokkelihuone on poistettu. → 315 Alapaneeli on poistettu (valinnainen). → 314 Luukun jouset on poistettu. Ohjauspaneeli on poistettu. Johdinnipun pidike oikeassa alareunassa on poistettu.

4.19.1 Luukun tiivisteen poistaminen

1. Poista kaksi kiinnitysklipsiä alemmasta luukun tiivisteestä (1,2).

1. Irrota ylivuotokanava.

4.19.2 Luukun tiivisteen asennus

1. Kiinnitä tiivistetulpat vasemmalle ja oikealle tiivistekiskoon luukun tiivisteen kanssa.

1. Työnnä luukun tiiviste sulkulapän kanssa sisälukkoon.
2. Kiinnitä luukun tiiviste kahdella kiinnitysklipsillä.

Korjaus

4.20 Luukun (ylemmän) tiivisteen vaihtaminen

Vaatimus:

Kone on erotettu virtalähteestä. Kone on erotettu vesijohdosta.

4.20.1 Luukun tiivisteen poistaminen

• Poista luukun tiiviste sisäkehyksestä.

4.20.2 Luukun tiivisteen asennus

Luukun tiiviste on leikattava oikeaan pituuteen ennen asennusta. Oikea pituus on 1750 mm laitteille, joiden korkeus on 81 cm, ja 1850 mm laitteille, joiden korkeus on 86 cm.

1. Valmistele sopiva luukun tiiviste.
2. Varmista tiivisteprofiilin oikea asennusasento.

1. Valkoisen pisteen on oltava samalla tasolla tiivistenauhan kanssa.

4

Tiivisteen nurkat eivät saa olla poimulevia tai venyneitä. Tiiviste katkaistaan diagonaalisesti päistä ja kaventuu säiliön pohjaan edessä.

Paikoita tiivisteen pää suoraan etuosaan sisäluukun alapuolella. Tiivisteen tulisi olla säiliön sivua vasten mahdollisimman paljon.

Oikein asennettu luukun tiiviste:

Korjaus

4.21 EmotionLight-osan vaihtaminen

EmotionLight sijaitsee huuhtelusäiliön ulkopuolen alueella ylhäällä edessä.

Vaatimus:

Kone on erotettu teholähteestä. Kone on erotettu vedenjakelusta. Koneeseen on vapaa pääsy. Työtaso on poistettu (valinnainen). Oikean puolen paneeli on poistettu (valinnainen). →307

4.21.1 EmotionLight-osan poistaminen

1. Irrota kiinnitin takaa (1).

1. Poista pidike yläsuuntaan (2).
2. Vedä pistoke irti liittimestä (oikealla alhaalla laitteen edessä).
3. Poista sähköliitäntä virtamoduulista.

1. Poista EmotionLight laitteesta.

4.21.2 EmotionLight-osan asennus

1. Työnnä pidike huuhtelusäiliön runkoon (1).

Korjaus

1. Lukitse kiinnitin (2).

3.

HUOMIO!

Väärä asennus!

Kaapelin vioittuminen luukun saranan alueella.

• Asenna kaapeli luukun saranan alueelle (saranan ja huuhtelusäiliön väliin) siten, että liikkuvat osat eivät voi vahingoittaa sitä.

Asenna kaapeli oikealle puolelle alas.

Korjaus

Kuva 3: Lattakaapeli 4. Liitä pistoke pistorasiaan.

Korjaus

4.22 TimeLight-moduulin vaihtaminen

Vaihda TimeLight ainoastaan kokonaisena osana. TimeLight-moduuli on kiinnitetty sokkelilevyn taakse.

Vaatimus:

Kone on erotettu teholähteestä. Kone on erotettu vedenjakelusta. Alapaneeli on poistettu. → 314 Sokkelilevy on poistettu ja käännetty. 315

4.22.1 TimeLight-moduulin poistaminen

1. Taivuta lukitusosia (1) hieman ulospäin.

1. Vedä TimeLight-moduuli ylöspäin ulos ohjaimesta (2).

4.22.2 TimeLight-moduulin asennus

1. Taivuta lukitusosat (1) takaisin.

1. Työnnä TimeLight-moduuli ohjaimeen (2).
2. Tee sähköliitäntä

Korjaus

4.23 Gap Illumination -moduulin vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä. Kone on erotettu vedenjakelusta. Ulkoluukku on purettu. Ohjauspaneeli on poistettu.

4.23.1 Gap Illumination -moduulin poistaminen

1. Irrota kiinnitys (1).
2. Poista sähköliitäntä ohjausmoduulista (2).

2.1. Irrota kiinnitin takaa (1).

1. Poista valokuitu (2).

Korjaus

3.1. Irrota kiinnitin (1).

1. Nosta PCB ylös pidikkeen kanssa ja poista se ohjausmoduulin rungosta (2).

4.23.2 Gap Illumination -moduulin asennus

1. Aseta PCB-pidike ohjausmoduulin runkoon.

1. Kiristä sitä, kunnes kuuluu "klik".

1. Asenna valokuitu ja kiristä sitä, kunnes kuuluu "klik".

1. Liitä johdin ohjausmoduuliin

Eykaataotne TnVutakauutoofoxns Bao nge Tnyavitetn eipa.

ETIOKEUN

4.16 Avikataaon ayyou utepxieianos

O aywyos utepxieiangs bioketai ony mnpoovn kaw tepiox nns oukeuis.

PouT6eO:

H ouokekunivai aonouvdeevn an to nT npoxn Tpofooofaac. Houkeunivai aotouv6eyn an to nV npoxvpu. ExaepheI npooun tou voulaTIO (PpoadiEK6). H EeWtepiK TnpTa eEaippeBcI. Exαφαρεθεηποδι (προαρετικό)→438 Exaapaei n mka uroboxic faoc.→439

4.16.1 Apaipen kavaiou utepxielions

EvaTIOeivov vepo

OraV a oaiyac atooTayyianc aapieei, tpoei va kpeute to 1touAIOVEPO. SigmaéTe To vepo n apaipoeTo aTTOAeKavn BaoNmuOuipyya avappopnns.

1. Avaonkwot e ewa to tv uanxavioo ouykparnos etnaw (1, 2).

2.Ataaepaiote to otoxieo ouykpntanc 17w.

EMIOKEUN

3.1.EiayeteKATOaBidiKATUATTTOeTAAALIOOOPYKTnpa(1). 2.AtaopaiaoteJAAkToeTAAALIOKAIIT(2).

4.AvaonKwote Kai apaipeote tov aywyo utepxieianc

4.16.2 ToToBttnaayou UTepeXiaions

4.4.1 Ylemmän suuttimen irrotus

1. Irrota ylempi suutin kiertämällä (1) ja vetämällä se alas (2).

1. Irrota alempi suutin vetämällä se alas.

4.4.2 Suuttimen asennus

1. Aseta alempi suihkuvarsi. Varmista, että suihkuvarsi on kiinnitetty paikalleen, kunnes kuuluu napsahdus.
2. Aseta ylempi suihkuvarsi ja kiristä se tiukasti paikalleen.

Huolto

4.5 Suodattimien vaihto

4.5.1 Suodattimien irrotus

1. Kierrä karkeaa suodatinta vastapäivään (1) ja irrota suodatinjärjestelmä (2).

Tyhjennä säiliö, johon on kerääntynyt vettä.

1. Irrota hienosuodatin vetämällä se irti.

4.5.2 Suodattimien asennus

1. Kokoa suodatinjärjestelmä. Karkean suodattimen lukituskielekkeiden on kiinnityttävä paikalleen niin, että kuuluu napsahdus.
2. Aseta suodatinjärjestelmä paikalleen ja kierrä karkeaa suodatinta myötäpäivään. Nuolimerkkien on oltava kohdakkain.

Huolto

4.6 Ylemmän suihkuvarren puhdistus

1. Irrota ylempi kori.
2. Aseta ylempi suihkuvarsi pidikkeeseen (1) ja käännä sitä oikealle (2).

Aseta ruiskutuspää paikalleen, kunnes kuuluu napsahdus.

Korjaus

4.7 Virtajohdon vaihto

Varoitus:

Laite on irrotettava sähköverkosta ja vesijohdosta. Laitteeseen on päästävä käsiksi esteettä.

4.7.1 Virtajohdon pistokkeen irrottaminen

Irrota virtajohdon pistoke varovasti ylös ja alas liikuttaen pistorasiasta.

4.7.2 Virtajohdon pistokkeen asettaminen pistorasiaan

HUOMIO!

Pistorasian ylikuumeneminen!

Tulipalon vaara

Työnnä virtajohdon pistoke tiukasti pistorasiaan, kunnes kuuluu napsahdus.

Aseta virtajohdon pistoke pistorasiaan niin, että kuuluu napsahdus.

Korjaus

4.8 Pesuainelokeron kannen vaihto

Ka sviru var izmantot mazu skrvgriezi.

Prasība:

Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Durvīm ir jābūt aizvērtām. Mazgāšanas līdzekļa tvertnes vākam ir jābūt atvērtam.

4.8.1 Mazgāšanas līdzekļa tvertnes vāka noņemšana

1. Pabīdiet mazgāšanas līdzekļa tvertnes vāku par 5 mm.
2. Pēc sviras principa izceliet mazgāšanas līdzekļa tvertnes vāka apakšējo daļu no vadotnes sienas, tad izņemiet tā augšējo daļu no vadotnes sienas.
3. Noņemiet atsperi.

4.8.2 Atsperes ievietošana

1. Atsperes garāko galu ievietojiet dozatora stiprinājuma atverē (1).

1. Atsperes īso galu ievietojiet mazgāšanas līdzekļa tvertnes vāka stiprinājuma atverē (2).
2. Iespiediet vāku dozatorā (3).

Pārplūdes caurule ir ierīces priekšdaļas apakšā.

Prasība:

Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Mēbeļu panelim ir jābūt noņemtam (papildaprīkojums). Durvju ārējai daļai ir jābūt noņemtai. Pamatnes panelim ir jābūt noņemtam (papildaprīkojums). → 562 Pamatnes plāksnei ir jābūt noņemtai. 563

4.16.1 Pārplūdes caurules noņemšana

• Kun poistat ylivuotosuojan, voi valua kertynyttä vettä. Anna veden valua pois tai tyhjennä pohjasäiliö ja ylivuotosuoja.
• Vapauta lukitusmekanismin yläosa (1, 2).

1. Vapauta yläosan pidikkeet.

3.1. Työnnä ruuvitaltta metallisuojan alle (1).

1. Vapauta metalliklipsi varovasti (2).

Korjaus

1. Irrota ylivuotoputki.

4.16.2 Ylivuotoputken asennus

Vaurioitumisvaara, jos ylivuotoputki asennetaan väärin!

Aseta ylivuotoputki oikein pohjasäiliön syvennyksen ohjaimeen.

Kiinnitä ylivuotoputki oikein yläosaan, kunnes kuuluu naksahdus.

Aseta ylivuotoputki (1).

1. Aseta ylivuotoputki (1).
2. Työnnä ylivuotoputki tiivisteen (2) läpi.
3. Aseta ylivuotoputki tiivisteen ohjaimen (3) kohdalle.
4. Aseta ylivuotoputki varovasti paikalleen (4).
5. Kiinnitä ylivuotoputki puristimella (5).

Korjaus

1. Tarkista asennuksen vasen ja oikea puoli. 3. Tarkista, että se on tiukasti kiinnitetty.

4.8.2 Jousen asentaminen

1. Aseta pitkä jousen pää jakajan (1) kiinnitysreikään.
