Značka	Bosch
Model	SGH4HVX31E
Typ produktu	Umývačka riadu na vstavanú montáž
Rozmery (výška x šírka x hĺbka)	86 cm x 60 cm x 55 cm (približné)
Hmotnosť	Približne 50 kg
Elektrické napájanie	230 V, 10 A, 50 Hz
Kapacita	13 súprav riadu
Energetická trieda	A+ (odhad)
Spotreba vody	10 L na cyklus (odhad)
Hlučnosť	44 dB(A) (odhad)
Hlavné funkcie	Odložený štart, polovičná náplň, intenzívne sušenie, Vario zásuvka, EmotionLight, TimeLight
Vnútorné osvetlenie	EmotionLight (projektor na podlahu) a TimeLight (projekcia zostávajúceho času)
Umývací systém	Otočné ramená, trojvrstvový filter
Koše	Nastaviteľný horný kôš s policou na šálky a vložkami na varenie v pare, dolný kôš so zásuvkou Vario
Údržba a čistenie	Pravidelné čistenie filtrov a umývacích ramien, periodické odstraňovanie vodného kameňa
Bezpečnosť	Automatické vypnutie, detská poistka, ochrana proti úniku
Náhradné diely a opraviteľnosť	Originálne diely k dispozícii: pracovná doska, dvere, pánty, tesnenia, osvetlenie, filtre, čerpadlo, umývacie ramená atď.
Index opraviteľnosti	8,5/10 (odhad)

Často kladené otázky - SGH4HVX31E BOSCH

Ako môžem vyčistiť filtre umývačky riadu?

Odstráňte spodný kôš, otočte hrubý filter proti smeru hodinových ručičiek a vytiahnite filtračný systém. Rozložte mikrofiltre, umyte ho pod tečúcou vodou a všetko zložte späť, pričom zarovnajte šípky.

Čo robiť, ak sa umývacie ramená neotáčajú?

Skontrolujte, či nie sú upchaté zvyškami. Odskrutkujte horné rameno a vyberte ho, potom odistite spodné rameno. Umyte ich pod vodou a nasaďte späť, pričom ich správne zacvaknite.

Ako vymeniť spodné tesnenie dverí?

Odpojte spotrebič, odstráňte prednú časť, soklovú dosku a ovládací panel. Potom odstráňte spony tesnenia, odpojte prepadový kanál a vyberte staré tesnenie. Nainštalujte nové tesnenie zacvaknutím a všetko zložte späť.

Môžem nainštalovať inú pracovnú dosku?

Áno, pracovná doska je odnímateľná. Odskrutkujte zadné skrutky, zatlačte na zaisťovacie páky a potom posuňte pracovnú dosku dozadu, aby ste ju odstránili. Montáž prebieha v opačnom poradí.

Ako vymeniť EmotionLight?

Odpojte spotrebič a odstráňte pracovnú dosku alebo bočnú stenu. Odistite výstupok na zadnej strane, vytiahnite objímku z vrchu, odpojte kábel. Namontujte novú objímku do rámu vane a zacvaknite výstupok.

Umývačka riadu zobrazuje chybový kód, čo robiť?

Pozrite si kompletný návod na význam kódov. Bežné chyby súvisia s prívodom vody alebo odvodom. Skontrolujte filtre, umývacie ramená a hadice. Ak problém pretrváva, kontaktujte zákaznícky servis.

Ako nastaviť zásuvku Vario?

Na demontáž ohnite nožičky rukoväte, odstráňte ju, potom zatlačte bočné plastové vložky smerom von. Odistite vodiace nožičky a odstráňte kovový rám. Montáž prebieha v opačnom poradí.

Aký typ čistiaceho prostriedku použiť?

Použite prací prostriedok v prášku, géli alebo tabletách do umývačky riadu. Dodržujte dávkovanie uvedené na obale. Pre all-in-one tablety aktivujte príslušnú možnosť na ovládacom paneli.

Ako udržiavať tesnenia dverí?

Pravidelne čistite tesnenia vlhkou handričkou, aby ste zabránili plesniam. Ak je tesnenie poškodené, vymeňte ho podľa pokynov v návode.

Kde nájdem náhradné diely pre môj model SGH4HVX31E?

Originálne diely Bosch si môžete objednať v zákazníckom servise alebo na autorizovaných stránkach. Referencie sú uvedené v návode, napr.: vodidlo na tablety [00614935], polica na šálky [00618565].

NÁVOD NA OBSLUHU SGH4HVX31E BOSCH

4.15.1 Odstránenie zásuvkovej dosky v základni 109 4.15.2 Montáž zásuvkovej dosky v základni 109

4.16 Výmena prepadového potrubia 110

4.16.1 Odstránenie prepadového odtoku 110 4.16.2 Montáž prepadového potrubia 111

4.17 Výmena vnútorných dvierok 113

4.17.1 Vybratie vnútorných dvierok 113 4.17.2 Montáž vnútorných dvierok 113

4.18 Výmena závesu dvierok 114

4.18.1 Odstránenie závesu dvierok 114 4.18.2 Montáž závesu dvierok 114

4.19 Výmena (spodného) tesnenia dvierok 116

4.19.1 Vybratie tesnenia dvierok 116 4.19.2 Montáž tesnenia dvierok 117

4.20 Výmena (horného) tesnenia dvierok 118

4.2 Montáž systému košov

Požiadavka:

4.15.2 Montáž zásuvkovej dosky v základni

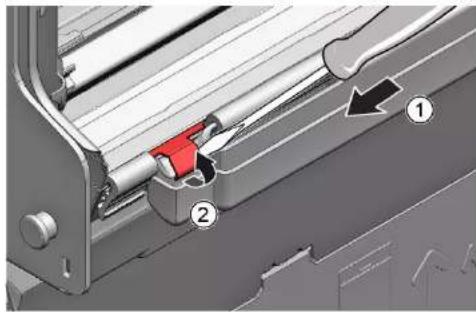

1. Odistite prídržný hák vzadu (1).

1. Zaháknite prídržný hák (2).

3

4.10.1 Odstránenie bočného panelu 801 4.10.2 Montáž bočného panelu 802

4.11 Výmena vonkajších dvierok 803

4.11.1 Odoberanie vonkajších dvierok 803 4.11.2 Montáž vonkajších dvierok 803

4.12 Výmena ovládacieho panelu 805

4.12.1 Odstránenie ovládacieho panelu 805 4.12.2 Montáž ovládacieho panelu 805

4.13 Zaistenie pružín dvierok 806

4.14 Výmena spodného panelu 808

4.14.1 Odstránenie spodného panelu 808 4.14.2 Montáž spodného panelu 808

4.15 Výmena dosky zásuvky v základni 809

4.15.1 Odobratie dosky zásuvky v základni 809 4.15.2 Montáž dosky zásuvky v základni 809

4.16 Výmena prepadového vedenia 810

4.16.1 Odoberanie prepadového kanála 810 4.16.2 Montáž prepadového vedenia 811

4.17 Výmena vnútorných dvierok 813

4.17.1 Odoberanie vnútorných dvierok 813 4.17.2 Montáž vnútorných dvierok 813

4.18 Výmena závesu dvierok 814

4.18.1 Odoberanie závesu dvierok 814 4.18.2 Montáž závesu dvierok 814

4.19 Výmena (spodného) tesnenia dvierok 816

4.19.1 Odoberanie tesnenia dvierok 816 4.19.2 Montáž tesnenia dvierok 817

4.20 Výmena (horného) tesnenia dvierok 818

4.20.1 Odoberanie tesnenia dvierok 818 4.20.2 Montáž tesnenia dvierok 818

1.1 Dôležité informácie

1.1.1 Účel

Tieto pokyny na opravu pomáhajú spotrebiteľom pri vlastnej oprave spotrebičov podľa nariadenia o ekodizajne (z marca 2021).

Obsahujú informácie o výmene určených náhradných dielov vrátane varovaní a rizík.

Úroveň varovania obsahuje symbol a signálne slovo. Signálne slovo naznačuje mieru nebezpečenstva.

Üroveñ varovania Význam
ANEBEZPECENSTVO	Následkom nereštektovania varovného hlásenia je umtie alebo vázne zranenia.
VAROVANIE	Možnám následkom nereštektovania va-rovného hlásenia je umtie alebo vázne zranenia.
UPOZORNENIE	Možnám následkom nereštektovania va-rovného hlásenia su mieme zranenia.
POZORI	Možnám následkom nereštektovania va-rovného hlásenia je poškodenie majetku.

Tabuľka 1: Úrovne nebezpečenstva

1.2.2 Symboly označujúce riziká

Symboly označujúce riziká sú symbolické znázornenia, ktoré naznačujú druh nebezpečenstva.

V tomto dokumente sa používajú nasledujúce symboly označujúce riziká:

Symbol označujúci riziko Význam
!	Věobecné varovné hlásenie
	Nebezpečenstvo v súvislosti s elektrickým napálím
	Nebezpečenstvo vybuchu
	Nebezpečenstvo porezania
	Nebezpečenstvo pomliaždenia

O tomto dokumente

Symbol označujúci riziko Význam
	Nebezpečenstvo v súvislosti s horúcimi povrchmi
	Nebezpečenstvo v súvislosti s magnetic-kým pol'om
	Nebezpečenstvo v súvislosti s neionizuju-cou radiáciou

Tabuľka 2: Symboly označujúce riziká

1.2.3 Štruktúra varovaní

Varovania v tomto dokumente majú štandardný vzhľad a štandardnú štruktúru.

Vseob. symbol Význam
OZNAČENIE prepojenia na videoánávod
OZNAČENIE požadovaných nastrojov
OZNAČENIE požadovaných podmienok
OZNAČENIE podmienky (ak ..., potom ...)
OZNAČENIE výsledku
[Spustenie]Označenie klávesu alebo tlacidla
[00123456] OZNAČENIE Čísla materiálu
Stav OZNAČENIE zobrazeného textu/okna (na displeji spotrebíča)

Tabuľka 3: Všeobecné symboly

Bezpečnosť

2.1 Všeobecné bezpečnostné pokyny

2.1.1 Všetky domáce spotrebiče

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s časťami pod napätím!

Chyby pri opravách na elektrických komponentoch môžu spôsobiť zásah elektrickým prúdom! - Odpojte spotrebič od elektrickej siete aspoň 60 sekúnd pred začiatkom práce. - Po oprave zariadenia vykonajte bezpečnostný test v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami.

1. Zablokujte zadnú časť pracovnej plochy do vodidiel pomocou prídavných zarážok (1).

1. Zatlačte pracovnú plochu dopredu (2).
2. Zatlačte prednú časť pracovnej plochy nadol, aby zaisťovacie páčky počuteľne zacvakli na svoje miesto (3).
3. Znovu zaskrutkujte dve skrutky (4) (voliteľné).

Oprava

4.2 Inštalácia systému košov

Požiadavka: Príslušný kôš bol odstránený zo spotrebiča.

4.2.1 Montáž držadla v modeli s rozmerom 86 cm

Špeciálne nástroje:

Postup [00614935] Uchytka na pridržanie pohárov [00618565] 1. Vložte držadlo diagonálne do čela koša. 2. Vyrovnajte a zacvaknite držiak na svoje miesto.

4.2.2 Montáž uchytky na pridržanie pohárov

Špeciálne nástroje:

Postup [00614935] Uchytka na pridržanie pohárov [00618565]

Pri umývaní pohárov sa uchytka na pridržanie pohárov dá vyklopiť. Prí-daným nahnutím sa zníži zachytávanie vody na spodnej časti pohárov. V prípade vysokých pohárov odporúčame nechať uchytku na pridržanie po-hárov sklopenú. Ak je vo vrchnom koši voliteľná plastová vložka, musí sa najskôr vybrať.

1. Vyberte plastovú vložku.

1. Zacvaknite uchytku na pridržanie pohárov na svoje miesto.

1. Vyklopte uchytku.

Oprava

1. Uložte predmety na umytie.

4.2.3 Montáž naparovacej vložky

Speciálne nástroje:

Postup [00614935] Úchytka na pridržanie pohárov [00618565]

Napúšťaciu vložku vtlačte koncovými kusmi pod systém košov.

Oprava

4.3 Výmena zásuvky varioDrawer

4.3.1 Vybratie zásuvky varioDrawer

1. Ohnite kryt držadla smerom dovnútra.

1. Odoberte držadlo smerom nahor.
2. Stlačte plastové bočné vložky smerom von a vytlačte ich nahor z rámu.

Oprava

1. Opatrne ohnite vodiace držadlá smerom von.

5. Vytiahnite sklopné drôty z držiakov.

1. Vytlačený kovový rám na prednej časti z držadiel.

Skontrolujte, či do odpadového priestoru nespadol žiadny cudzí predmet.

4.6 Montáž ostrekovacej hlavice na plech na pečenie

1. Vyberte horný kus.
2. Vložte ostrekovaciu hlavicu na plech na pečenie do držadla (1) a otočte doprava (2).

Ostrekovacia hlavica na plech na pečenie zacvakne na svoje miesto.

Oprava

Prehriatie hlavného pripojenia! Nebezpečenstvo požiaru. Pevne vložte elektrický kábel, aby zacvakol.

Vložte zástrčku elektrického kábla do zásuvky, aby ste počuli, že zástrčka zacvakne na svoje miesto.

Oprava

4.8 Výmena krytu na prací prostriedok

1. Vložte krátky koniec pružiny do otvoru krytu na prací prostriedok (2).
2. Vláčte kryt do dávkovacieho zariadenia (3).

4.8.3 Montáž krytu na prací prostriedok

1. Vložte kryt na prací prostriedok 5 mm pred úplným otvorením do vodiacich koľajníc na boku. Použitím miernej sily zatlačte opačnú stranu do vodiacich koľajníc.
2. Skontrolujte funkciu krytu na prací prostriedok.

Oprava

4.9 Výmena viečka čerpadla na odpadovú vodu

Požiadavka:

Kôš je vybratý. Filtre sú vybraté. → 796

4.9.1 Odoberanie viečka čerpadla na odpadovú vodu

1. Odčerpajte všetku vodu. V prípade potreby
2. Pomocou lyžice vypáčte viečko čerpadla a chyťte ho za priečny diel.

4.10 Výmena bočného panela

Požiadavka:

Spotrebič je odpojený od elektrického napájania. Spotrebič je odpojený od zdroja vody. Spotrebič je voľne dostupný. Voľne stojace spotrebiče: Pracovná plocha bola odobratá. → 790

4.10.1 Odstránenie bočného panela

1. Odstráňte skrutky z bočného panela (1).

Obr. 1: Plne integrované

1. Naklonte bočný panel v hornej časti mierne smerom von (2).
2. Potom bočný panel nižšie vytiahnite zo základného rámu (3).

Oprava

1. Vložte bočný panel do základného rámu (1).

Obr. 2: Pline integrované

1. Vložte bočný panel na spotrebič (2).
2. Zaistite bočný panel pomocou skrutiek (3).

Oprava

4.11 Výmena vonkajších dvierok

Požiadavka:

Jednoducho vyberte skrutky popísané v nasledujúcich krokoch.

1. Otvorte dvierka.
2. Odoberte štyri skrutky.

3

Dvierka zaistite a z jednej strany pridržte.

Odstráňte dve skrutky.

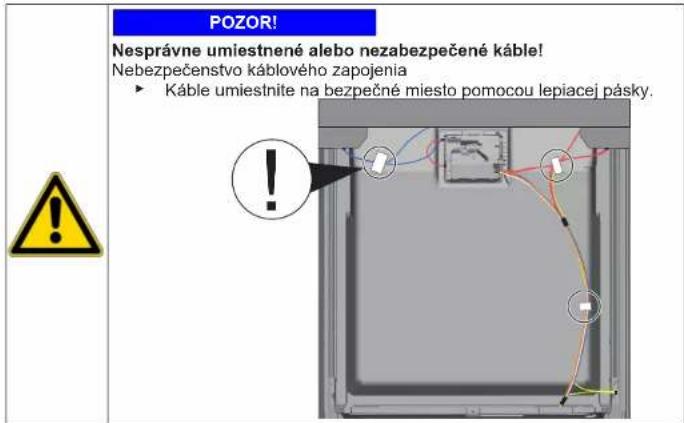

4.11.2 Montáž vonkajších dvierok

Oprava

Požiadavka:

Izolácia flaus bola správne umiestnená a zafixovaná na vnútornej strane vonkajších dvierok. Závesy sú vložené do vonkajších dvierok. 1. Zatvorte vnútorné dvierka tak, aby nezacva 2. Zatlačte vonkajšie dvierka nahor pod ovládací panel (1).

1. Zatlačte vonkajšie dvierka na vnútorné dvierka a pridržte (2).

4.

Dvierka zaistite a z jednej strany pridržte.

Otvorte dvierka, zaistite ich pomocou dvoch skrutiek (kovové skrutky 4 x 11 mm).

1. Zaistite vonkajšie dvierka pomocou štyroch skrutiek (kovové skrutky 4 x 11 mm).

Oprava

4.12 Výmena ovládacieho panelu

Ak je ovládací modul poškodený, musíte vymeniť celý ovládací panel.

Požiadavka:

Spotrebič je odpojený od elektrického napájania. Spotrebič je odpojený od zdroja vody. Vonkajšie dvierka sú odobraté (plne integrované/integrované).

4.12.1 Odstránenie ovládacieho panela

1. Odpojte elektrické pripojenia z ovládacieho panela a spodného snímača pomocného oplachovania (1, 2).

1. Odpojte uzemňovací kábel (3) (voliteľné).
2. Otvorte dvierka spotrebiča.
3. Zabezpečte, aby ovládací panel nespadol (pridržte ho).
4. Odstráňte šesť skrutiek.

1. Odoberte ovládací panel.

4.12.2 Montáž ovládacieho panela

Použite skrutky 4 × 16 mm.

1. Zaistite v drážke základného rámu (2).
2. Pomaly zatvorte dvierka (3).

4.14 Výmena spodného panela

4.14.1 Odstránenie spodného panelu

1.

Nesprávne odstránenie.

Ak sa spodný panel uvoľní na boku a odoberie, dve upevňovacie dosky by sa mohli vylomiť. Ak sa poškodí len jedna upevňovacia doska, bočná strana sa dá vymeniť, pretože upevňovacie dosky sú identické.

Odporúčame umiestniť si pod spotrebič z bočnej prednej strany, aby ste odľahčili zaťaženie spodného panelu s pätkami.

1. Dostaňte sa k vodiacim lištám (1) pomocou skrutkovača a uvoľnite ochytku stlačením nadol.

1. Panel zdvihnite.
2. Pätky odoberte smerom dopredu (1).

4.14.2 Montáž spodného panelu

1. Vložte pätky.
2. Pripojte spodný panel na vrchnej strane (1) a zatlačte nadol, aby počuteľne zacvakol na svoje miesto (2).

Oprava

4.15 Výmena dosky zásuvky v základni

Doska zásuvky v základni sa nachádza v spodnej časti vpredu.

Požiadavka:

Spotrebič je odpojený od elektrického napájania. Spotrebič je odpojený od zdroja vody. Celý nábytok (voliteľné) je odobratý. Vonkajšie dvierka sú odobraté. Vonkajšie dvierka sú odobraté (plne integrované/integrované). Spodný panel (voliteľné) je odobratý. → 808

4.15.1 Odobratie dosky zásuvky v základni

1. Odstráňte dve skrutky (1).

1. Odpojte zachytávacie prvky (2).
2. Opatrne nahnite dosku zásuvky v základni smerom dopredu (1).

4.

4.16 Výmena prepadového vedenia

Prepadové vedenie sa nachádza v spodnej prednej časti spotrebiča.

Požiadavka:

Spotrebič je odpojený od elektrického napájania. Spotrebič je odpojený od zdroja vody. Celý nábytok je odobratý (voliteľné). Vonkajšie dvierka sú odobraté. Spodný panel (voliteľné) je odobratý. → 808 Doska zásuvky základne je odobratá. → 809

4.16.1 Odoberanie prepadového kanála

Zbytková voda

Keď sa odoberie vypúšťacia hadica, môže vytiecť zvyšková voda. Vodu zachyťte alebo ju odstráňte zo základne pomocou odsávacej striekačky.

1. Vypáčte zachytávací mechanizmus hore (1, 2).

1. Uvoľnite zachytávací prvok hore.

3.1. Skrutkovač vložte pod kovovú brzdu (1).

1. Jemne uvoľnite kovovú vychýlku (2).

Oprava

1. Zdvihnite prepadové vedenie.

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s časťami pod napätím! Ohrozenie života spôsobené elektrickým zásahom v prípade nesprávnej opravy.

Elektrické diely má opravovať kvalifikovaný elektrikár. - Po oprave vykonajte bezpečnostný test v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami.

Oprava

1. Záves umiestnite na spotrebič (1).
2. Presuňte záves nadol (2), aby sa zachytil do spotrebiča.

2.

Chýbajúce uzemňovacie pripojenie môže spôsobiť elektrické napätie na dvierkach.

Vytvorte uzemňovacie pripojenie.

Oprava

4.19 Výmena (spodného) tesnenia dvierok

Požiadavka:

1. Zo spodného tesnenia dvierok odmontujte dve zachytávacie úchytky (1,2).

1. Odpojte prepadový kanál.

1. Zdvihnite prepadový žľab.

Oprava

1. Pripravte si vhodné tesnenie dvierok.
2. Zabezpečte správnu montážnu polohu profilu tesnenia.

1. Biela bodka musí byť v úrovni drážky tesniaceho pásu.

4

Tesnenie nesmie byť zvlnené ani natiahnuté na rohoch. Tesnenie je odrezané na konci po uhlopriečke a zužuje sa do spodnej časti nádoby vpredu.

Správne namontované tesnenie dvierok:

Oprava

4.21 Výmena EmotionLight

EmotionLight sa nachádza hore vpredu vo vonkajšej časti vyplachovacej nádržky.

Požiadavka:

Spotrebič je odpojený od elektrického napájania. Spotrebič je odpojený od zdroja vody. Spotrebič je voľne dostupný. Pracovná plocha bola odobratá (voliteľné). Panel po pravej ruke je odobratý (voliteľné).→801

4.21.1 Odoberanie osvetlenia EmotionLight

1. Odpojte úchytku vzadu (1).

1. Odoberte držadlo smerom nahor (2).
2. Odpojte zástrčku z konektora (vpravo dole na čelnej strane spotrebiča).
3. Odstráňte elektrické pripojenie z elektrického modulu.

1. Odoberte EmotionLight zo spotrebiča.

4.21.2 Montáž osvetlenia EmotionLight

1. Vložte držadlo do rámu vyplachovacej nádržky (1).

Oprava

1. Použite uchytku (2).

3

1. Zdvihnite dosku plošných spojov s držiakom a vyberte ju z rámu ovládacieho modulu (2).

4.23.2 Montáž Gap illumination

1. Vložte držiak dosky plošných spojov do rámu ovládacieho modulu.

2. Dotiahnite ho až do zacvaknutia

1. Namontujte svetelné vlákno a dotiahnite ho až do zacvaknutia.
