Márka	Bosch
Modell	SGH4HVX31E
Terméktípus	Beépíthető mosogatógép
Méretek (magasság x szélesség x mélység)	86 cm x 60 cm x 55 cm (hozzávetőlegesen)
Súly	Körülbelül 50 kg
Elektromos táplálás	230 V, 10 A, 50 Hz
Kapacitás	13 teríték
Energiaosztály	A+ (becslés)
Vízfogyasztás	10 L ciklusonként (becslés)
Zajszint	44 dB(A) (becslés)
Fő funkciók	Késleltetett indítás, fél töltet, intenzív szárítás, Vario fiók, EmotionLight, TimeLight
Belső világítás	EmotionLight (padlóra vetítő) és TimeLight (idő kivetítése)
Mosórendszer	Forgó szórókarok, háromrétegű szűrő
Kosarak	Állítható felső kosár csészetartó polccal és gőzölős betétekkel, alsó kosár Vario fiókkal
Karbantartás és tisztítás	Szűrők és szórókarok rendszeres tisztítása, időszakos vízkőtelenítés
Biztonság	Automatikus leállítás, gyerekzár, szivárgásvédelem
Pótalkatrészek és javíthatóság	Eredeti alkatrészek elérhetők: munkalap, ajtó, zsanérok, tömítések, világítások, szűrők, szivattyú, szórókarok, stb.
Javíthatósági index	8,5/10 (becsült)

Gyakran ismételt kérdések - SGH4HVX31E BOSCH

Hogyan tisztítsam a mosogatógép szűrőit?

Vegye ki az alsó kosarat, forgassa el a durva szűrőt az óramutató járásával ellentétes irányba, és vegye ki a szűrőrendszert. Szerelje szét a mikroszűrőt, öblítse le folyóvíz alatt, majd szerelje össze, a nyilakat összehangolva.

Mi a teendő, ha a szórókarok nem forognak?

Ellenőrizze, hogy nem dugultak-e el maradékokkal. Csavarja le a felső kart és vegye ki, majd pattintsa ki az alsó kart. Öblítse le őket víz alatt, majd szerelje vissza, megfelelően rögzítve.

Hogyan cseréljem ki az alsó ajtótömítést?

Húzza ki a készüléket, vegye le az előlapot, a lábazatot és a kezelőpanelt. Ezután távolítsa el a tömítés kapcsait, akassza ki a túlfolyó csatornát, majd vegye le a használt tömítést. Szerelje be az új tömítést a bepattintással, és szerelje össze az egészet.

Felszerelhetek más munkalapot?

Igen, a munkalap eltávolítható. Csavarja ki a hátsó csavarokat, tolja be a reteszelő karokat, majd húzza hátra a munkalapot az eltávolításához. A beszerelés fordított sorrendben történik.

Hogyan cseréljem ki az EmotionLight-ot?

Húzza ki a készüléket, és vegye le a munkalapot vagy az oldalfalat. Pattintsa ki a hátul lévő pecket, húzza ki a foglalatot felülről, csatlakoztassa le a kábelt. Szerelje be az új foglalatot a tartály keretébe, és pattintsa be a pecket.

A mosogatógép hibakódot jelez, mit tegyek?

Tekintse meg a teljes használati útmutatót a kódok jelentéséért. A gyakori hibák a vízbevétellel vagy leeresztéssel kapcsolatosak. Ellenőrizze a szűrőket, a szórókarokat és a tömlőket. Ha a probléma továbbra is fennáll, forduljon a vevőszolgálathoz.

Hogyan állítsam be a Vario fiókot?

Szétszereléshez hajlítsa meg a fogantyú lábait, vegye le, majd tolja ki oldalra a műanyag betéteket. Pattintsa ki a vezetőléceket, és vegye le a fémkeretet. A beszerelés fordított sorrendben történik.

Milyen mosogatószert használjak?

Használjon por, gél vagy tabletta formájú mosogatógép mosogatószert. Kövesse a csomagoláson feltüntetett adagolást. Az all-in-one tablettákhoz aktiválja a megfelelő opciót a kezelőpanelen.

Hogyan karbantartsam az ajtótömítéseket?

Rendszeresen tisztítsa a tömítéseket nedves ruhával a penész elkerülése érdekében. Ha a tömítés sérült, cserélje ki a használati útmutató utasításait követve.

Hol találok pótalkatrészeket az SGH4HVX31E modellhez?

Rendelhet eredeti Bosch alkatrészeket a vevőszolgálattól vagy hiteles webhelyeken. A referenciaszámok a használati útmutatóban találhatók, például: tablettavezérlő [00614935], csészetartó polc [00618565].

HASZNÁLATI ÚTMUTATÓ SGH4HVX31E BOSCH

4.2.2 A csészetartó felszerelése

Speciális szerszámok:

Tablettatartó [00614935] Csészetartó [00618565]

A csésze felszereléséhez a tartó kihajtható. A beállított szög korlátozza a víz felgyülemlését a csésze alsó oldalán. Magas poharaknál javasoljuk, hogy a csészetartót hajtva hagyja. Ha a felső kosarak opcionális műanyag betéttel vannak felszerelve, azt először el kell távolítani.

4.19.2 Az ajtótömítés felszerelése

4.20.2 Az ajtótömítés felszerelése

A felszerelés előtt az ajtótömítést a megfelelő hosszúságúra kell vágni. Ez 1750 mm a 81 cm magas készülékeknél, és 1850 mm a 86 cm magas készülékeknél.

1 A dokumentummal kapcsolatos információk 457

1.1 Fontos tudnivalók 457

1.1.1 Cél 457 1.2 Szimbólummagyarázat 457 1.2.1 Veszélyességi szintek 457 1.2.2 Veszélyt jelző szimbólumok 457 1.2.3 A figyelmeztetések felépítése 458 1.2.4 Általános szimbólumok 458

Biztonság 459

2.1 Általános biztonsági utasítások 459

2.1.1 Minden háztartási készülék 459

Szerszámok és segédanyagok 460

Javítás 461

4.1 A felső burkolat cseréje

4.1.1 A felső burkolat eltávolítása 4.1.2 A felső burkolat elhelyezése

4.2 Kosárrendszer beszerelése

4.2.1 Tablettavezető telepítése a 86 cm-es modellbe 4.2.2 Az étkészlet behelyezése 4.2.3 A gőzmosogatáshoz használt rekesz behelyezése

4.3 A varioDrawer fiók cseréje

4.3.1 A varioDrawer fiók eltávolítása 4.3.2 A varioDrawer fiók felszerelése

4.4 A szórókarok cseréje

4.4.1 Szórókar eltávolítása 4.4.2 A szórókar felszerelése

4.5 A szűrők cseréje

4.5.1 Szűrő eltávolítása 4.5.2 Szűrők felszerelése

4.6 A sütőtéri-szórófej felszerelése

4.7 A hálózati kábel cseréje

4.7.1 A hálózati kábel kihúzása 4.7.2 A hálózati kábel csatlakoztatása

4.8 A mosogatószeres rekesz fedelének cseréje

4.8.1 A mosogatószeres rekesz fedelének eltávolítása

4.8.2 A rugó behelyezése 470 4.8.3 A mosogatószeres rekesz fedelének felszerelése 470

4.9 A szennyvízszivattyú fedelének cseréje 471

4.9.1 A szennyvízszivattyú fedelének eltávolítása 471 4.9.2 A szennyvízszivattyú fedelének telepítése 471

4.10 Az oldalpanel cseréje 472

4.10.1 Az oldalpanel eltávolítása 472 4.10.2 Az oldalpanel telepítése 473

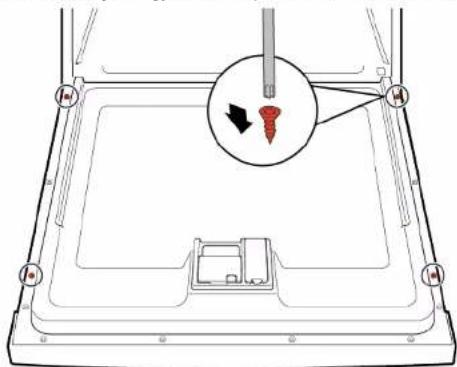

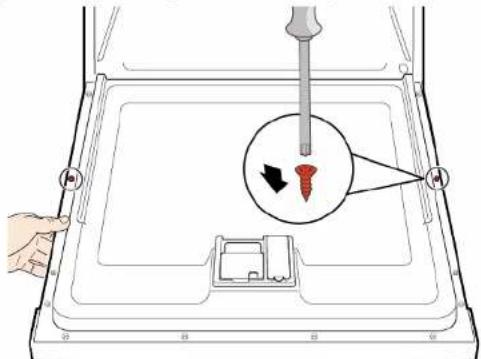

4.11 A külső ajtó cseréje 474

4.11.1 A külső ajtó eltávolítása 474 4.11.2 A külső ajtó felszerelése 475

4.12 A kezelőpanel cseréje 477

4.12.1 A kezelőpanel eltávolítása 477 4.12.2 A kezelőpanel telepítése 477

4.13 Ajtórugók rögzítése 478

4.14 Lábazat cseréje 480

4.14.1 A lábazat eltávolítása 480 4.14.2 A lábazat felszerelése 480

4.15 Az alapburkolat cseréje 481

4.15.1 Az alapburkolat eltávolítása 481 4.15.2 Az alapburkolat felszerelése 481

4.16 A túlfolyó cseréje 482

4.16.1 A tömítő eltávolítása 482 4.16.2 A tömítő felszerelése 483

4.17 A belső ajtó cseréje 485

4.17.1 A belső ajtó eltávolítása 485 4.17.2 A belső ajtó felszerelése 485

4.18 Az ajtózsanér cseréje 486

4.18.1 Az ajtózsanér eltávolítása 486 4.18.2 Az ajtózsanér felszerelése 486

4.19 Az (alsó) gumitömítés cseréje 488

4.19.1 A gumitömítés eltávolítása 488 4.19.2 A gumitömítés felszerelése 489

4.20 A (felső) gumitömítés cseréje 490

4.20.1 A gumitömítés eltávolítása 490 4.20.2 A gumitömítés felszerelése 490

Javítási útmutató - Mosogatógép

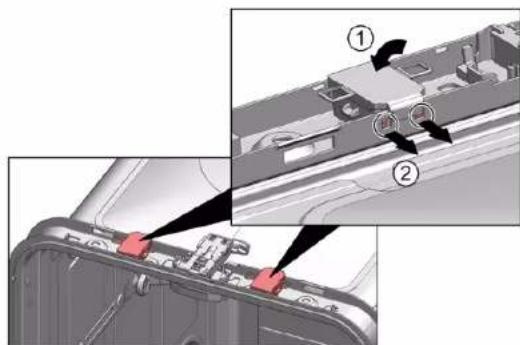

4.21 Az EmotionLight cseréje 491

4.21.1 Az EmotionLight eltávolítása 491 4.21.2 Az EmotionLight beszerelése 491

4.22 A TimeLight cseréje 494

4.22.1 A TimeLight eltávolítása 494 4.22.2 A TimeLight beszerelése 494

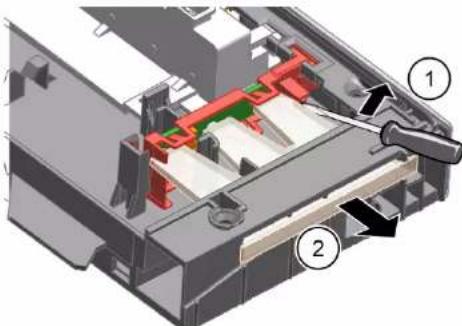

4.23 Gap Illumination világítás cseréje 495

4.23.1 Gap Illumination világítás eltávolítása 495 4.23.2 Gap Illumination világítás beszerelése 496

A dokumentummal kapcsolatos információk

1.1 Fontos tudnivalók

1.1.1 Cél

Ezek a javítási tanácsok támogatják a fogyasztót a készülékek otthoni megjavításában a környezettudatos tervezésről szóló rendeletnek (2021 márciusától alkalmazandó) megfelelően.

Információt tartalmaznak bizonyos pótalkatrészek cseréjével kapcsolatban, ideértve a figyelmeztetéseket és kockázatokat is.

Ha kérdése van, vegye fel a kapcsolatot a vevőszolgálattal. A károkért kizárólag akkor vállalunk felelősséget, ha a javítási tanácsokat pontosan betartották.

1.2 Szimbólummagyarázat

1.2.1 Veszélyességi szintek

A veszélyességi szintek egy szimbólumból és egy figyelmeztető mondatból állnak. A figyelmeztető mondat utal a veszély súlyosságára.

Veszélyességi szint Jelentés
VESZÉLY	A figyelmezető üzenet figyelmen kívül hagyása halál vagy súlyos sérülseket okoz.
FIGYELMEZTETÉS	A figyelmezető üzenet figyelmen kívül hagyása halál vagy súlyos sérülseket okozhat.
VIGYAZAT	A figyelmezető üzenet figyelmen kívül hagyása kisebb sérülseket okozhat.
FIGYELEM!	A figyelmezető üzenet figyelmen kívül hagyása anyagi károkat okozhat.

Táblázat 1: Veszélyességi szintek

1.2.2 Veszélyt jelző szimbólumok

A veszélyt jelző szimbólumok a veszélyt ábrázoló szimbolikus ábrázolások.

A jelen dokumentumban az alábbi veszélyt jelző szimbólumok használatosak:

Veszélyt jelző szimbólum Jelentés
!	Általános figyelmeztető üzenet
	Elektromos feszültseg veszélye
	Robbanásveszély
	Vágásveszély
	Zúzódásveszély

A dokumentummal kapcsolatos információk

Veszélyt jelző szimbólum Jelentés
	Forró felületek miatt fennáló veszély
	Erős magneses mező miatt fennáló ve-szély
	Nem ionizáló sugárzás veszélye

Táblázat 2: Veszélyt jelző szimbólumok

1.2.3 A figyelmeztetések felépítése

A jelen dokumentumban lévő figyelmeztetések szabványosított megjelenésűek és felépítésűek.


A VESZÉLY A veszély típusa és forrásal A veszély / figyelmeztetés figyelmen kivül hagyásanak lehetséges követ- kezményei. A veszély megelózsésérszolgálo intézkedesek és tiltások.

Az alábbi példa egy olyan figyelmeztetést mutat be, amely az áram alatt lévő alkatrészek okozta áramütésre figyelmeztet. Megemlíti a veszély elkerülésére szolgáló intézkedést.


A VESZÉLY Aramütes veszélye áram alatt levő alkatrészek miatt! Halálos áramütes A javitás megkezdéselött legalább 60 másodperccel valassza le a készülékeket az elektromos hálózatrol.

1.2.4 Általános szimbólumok

A jelen dokumentumban az alábbi általános szimbólumok használatosak:

Alt. szimbólum Jelentés
1	Különleges tanács (szöveg és/vagy grafi-ka)

Alt. szimbólum Jelentés
1	Egyszerǔ tanács (csak szöveg)
2	Videós oktatóanyagra mutató hivatkozás
3	A szükséges eszközök
4	A szükséges feltetelek
5	Feltétel (ha..., akkor...)
6	Eredmény
[Inditás]Billentyű vagy gomb
[00123456] Anyagszám azonosítója
Allapot Megjelenítatt szöveg / ablak (a készülék kijelzöjén)

Táblázat 3: Általános szimbólumok

Biztonság

2.1 Általános biztonsági utasítások

2.1.1 Összes háztartási készülék

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Az elektromos alkatrészek hibás javítása áramütéshez vezethet! A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról! A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

Éles peremek miatt fennálló sérülésveszély!

Viseljen védőkesztyűt.

Zúzódásveszély a javítás, karbantartás, hibaelhárítás és szervizelés során a nehéz és mozgó alkatrészek miatt

Viseljen védőcipőt. Biztosítsa leesés ellen a nehéz alkatrészeket. Ne dugja be a testrészeit a mozgó alkatrészek közé.

Sérülhet a készülék biztonsága / működése!

Elektrosztatikailag érzékeny alkatrészek (ESD-k) károsodásának veszélye!

Kizárólag eredeti pótalkatrészeket használjon. Ne érintse meg a modulokat, ideértve a csatlakozásokat és a vezetékeket.

Szerszámok és segédanyagok

Kijelolés Részletek	Képek
Biztonsági Torx T20csavarhúzó[00340764]	100°mm, biztonsági csavarok-hoz
Torx T15 csavarhú-zó	Hossz: 80 mm
Laposfejú csavar-húzó	Hegy 10 mm x 1,6 mm x200 mm	①
Hosszúcsőrű fogó[00340871]	Hossz: 200 mm, egyenes

4.1 A felső burkolat cseréje

Követelmény:

A készüléket leválasztotta az áramellátásról. A készülék szabadon hozzáférhető.

4.1.1 A felső burkolat eltávolítása

1. Távolítsa el a két hátsó (1) csavart (opcionális).
2. Húzza a burkolat alatti két fogókart felfelé (2).

1. Elöl enyhén emelje meg a felső burkolatot (3).
2. Húzza el a felső burkolatot a hátsó végétől (4).
3. Távolítsa el a felső burkolatot.

4.1.2 A felső burkolat elhelyezése

1. Rögzítse a felső burkolat hátsó részét a vezetőkbe a rögzítőperemek (1) segítségével.

1. Nyomja előre a felső burkolatot (2).
2. Nyomja lefelé a felső burkolat elejét, amíg a rögzítőkarok hallhatóan a helyükre nem kattannak (3).
3. Csavarja vissza a két csavart (4) (opcionális).

Javítás

4.2 Kosárrendszer beszerelése

Követelmény: Az érintett kosarat kivették a készülékből.

4.2.1 Tablettavezető telepítése a 86 cm-es modellbe

Különleges eszközök

Tablettavezető [00614935] Etázs [00618565]

1. Helyezze be a tablettavezetőt átlósan a kosár elejére.
2. Állítsa középre a tablettavezetőt, és pattintsa be a helyére.

4.2.2 Az etázs behelyezése

Különleges eszközök

Tablettavezető [00614935] Etázs [00618565]

Cseszék mosogatásakor az étazsér felhajtható. Ezzel csökkentheti a csészék alján megülő víz mennyiségét. Magas poharak mosogatása esetén javasoljuk, hogy hajtsa le az étazsért. Ha a felső kosárban opcionális műanyag rekesz van, előbb távolítsa el ezt.

1. Távolítsa el a műanyag rekeszt.

1. Pattintsa az étazsérra helyére.

1. Hajtsa fel a fület.

Javítás

1. Helyezze be az elmosogatni kívánt edényeket.

4.2.3 A gőzmosogatáshoz használt rekesz behelyezése

Különleges eszközök

Tabletavezető [00614935] Étazsér [00618565]

Helyezze a gőzmosogatáshoz használt rekeszt a végével a kosárrendszer alá.

Javítás

4.3 A varioDrawer fiók cseréje

4.3.1 A varioDrawer fiók eltávolítása

1. Hajlítsa befelé a fogantyúfüleket.

1. Felfelé húzva távolítsa el a fogantyút.
2. Nyomja kifelé a műanyag oldalbetéteket, és nyomja őket felfelé, el a kerettől.

1. A vezetőfüleket óvatosan fordítsa kifelé.

1. Húzza ki a fülekből az összecsukható villákat.
2. Elöl nyomja ki a fémkeretet a tartókból.

1. Nyomja kifelé a fémkeretet hátrafelé a vezetőből.

4.3.2 A varioDrawer fiók felszerelése

Az elhelyezést fordított sorrendben végezze.

Javítás

4.4 A szórókarok cseréje

4.4.1 Szórókar eltávolítása

1. Csavarja ki a felső szórókart (1), és húzza lefelé az eltávolításához (2).

1. Húzza lefelé az alsó szórókart az eltávolításhoz.

4.4.2 A szórókar felszerelése

1. Helyezze be az alsó szórókat. A szórókar a helyére kattan.
2. Helyezze be a felső szórókat, és csavarja be szorosan a helyükre.

Javítás

4.5 A szűrők cseréje

4.5.1 Szűrő eltávolítása

1. Fordítsa el a durvaszűrőt az óramutató járásával ellentétes irányba (1), és távolítsa el a szűrőrendszert (2).

Ügyeljen arra, hogy ne essenek idegen tárgyak a szerelvénybe.

1. Húzza le a mikroszűrőt az eltávolításhoz.

4.5.2 Szűrők felszerelése

1. Szerelje vissza a szűrőrendszert. Győződjön meg arról, hogy a durvaszűrőn lévő zárópeckek a helyükre kattannak.
2. Helyezze be a szűrőt a készülékbe, és fordítsa el a durvaszűrőt az óramutató járásával megegyező irányba. Ellenőrizze, hogy a nyilak illeszkedjenek egymáshoz.

4.6 A sütőtálca-szórófej felszerelése

1. Vegye ki a felső kosarat.
2. Helyezze a sütőlepsi-szorítófejet a tartóba (1), és fordítsa el jobbra (2).

A sütőtepsi-szorítófej bekattan a helyére.

Javítás

4.7 A hálózati kábel cseréje

Követelmény:

A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. A készülékek szabadon hozzáférhetők.

4.7.1 A hálózati kábel kihúzása

Óvatosan mozgassa a hálózati kábelt fel és le, és húzza ki a csatlakozóaljzatból.

4.7.2 A hálózati kábel csatlakoztatása

FIGYELEM!

A főcsatlakozó túlmelegedése! Veszély - Határozott mozdulattal csatlakoztassa a hálózati kábelt kattanásig.

Csatlakoztassa a hálózati kábel dugóját a csatlakozóaljzathoz, amíg a dugó hallhatóan a helyére nem kattan.

Javítás

4.8 A mosogatószeres rekesz fedelének cseréje

Emelőként egy kis csavarhúzót használhat.

Követelmény:

A készüléket le kell választani az áramellátásról. A készüléket le kell választani a vízellátásról. Az ajtó nyitva van. A mosogatószeres rekesz fedele nyitva van.

4.8.1 A mosogatószeres rekesz fedelének eltávolítása

1. Csúsztassa be a mosogatószeres rekesz fedelét 5 mm-rel.
2. Emelje fel a mosogatószeres rekesz fedelét a vezetősín alsó részén, és emelje ki a fedelet a vezetősín felső részén.
3. Távolítsa el a rugót.

4.8.2 A rugó behelyezése

1. Helyezze a rugó hosszabbik végét az adagoló rögzítő furatába (1).

1. Helyezze a rugó rövidebbik végét a mosogatószeres rekesz fedelének rögzítő furatába (2).
2. Nyomja be a fedelet az adagolóba (3).

4.8.3 A mosogatószeres rekesz fedelének felszerelése

1. Helyezze a mosogatószeres rekesz fedelét 5 mm-re a teljesen nyitott pozíció előtt a vezetősínekre az egyik oldalon. Enyhén nyomja le az ellenkező oldalt a vezetősínekre.
2. Ellenőrizze a mosogatószeres rekesz fedelének működését.

Javítás

4.9 A szennyvízszivattyú fedelének cseréje

Követelmény:

Eltávolította a kosarat. Eltávolította a szűrőket.

4.9.1 A szennyvízszivattyú fedelének eltávolítása

1. Mérje ki a benne lévő vizet.

Szükség esetén használjon szivacsot.

1. Feszítse le a szivattyúfedelét egy kanállal, és fogja meg a keresztdarabnál fogva.

1. Szögben emelje fel befelé a szivattyúfedelét, és távolítsa el.

4.9.2 A szennyvízszivattyú fedelének telepítése

Helyezze be a szivattyúfedelét (1), és nyomja le (2).

A szivattyúfedél bekattan a helyére.

Javítás

4.10 Az oldalpanel cseréje

Követelmény:

A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. A készülékek szabadon hozzáférhetők. Szabadon álló készülékek: eltávolította a felső burkolatot. → 461

4.10.1 Az oldalpanel eltávolítása

1. Távolítsa el a csavarokat az oldalpanelből (1).

Ábra 1: Teljesen beépíthető

1. Döntse az oldalpanelt enyhén kifelé a felső részen (2).
2. Engedje le az oldalpanelt, és húzza ki az alapcsatornából (3).

Javítás

4.10.2 Az oldalpanel telepítése

1. Helyezze az oldalpanelt az alapcsatornába (1).

Ábra 2: Teljesen beépíthető

2. Nyomja az oldalpanelt a készülékhez (2). 3. Rögzítse az oldalpanelt csavarokkal (3).

4.11 A külső ajtó cseréje

Követelmény:

A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról.

4.11.1 A külső ajtó eltávolítása

Távolítsa el a csavarokat az alábbi lépésekben leírt módon.

1. Nyissa ki az ajtót.
2. Távolítsa el a négy csavart.

3.

Tartsa meg az ajtót az egyik oldalon.

Távolítson el két csavart.

Javítás

4.11.2 A külső ajtó felhelyezése

Követelmény:

Az ajtószigetelést megfelelően pozicionálták és rögzítették a külső ajtó belsejére. A zsanérok a külső ajtóban vannak. 1. Csukja be a belső ajtót anélkül, hogy becsapná.

1. Tolja a külső ajtót felfelé a kezelőpanel alá (1).

1. Nyomja a külső ajtót a belső ajtónak, és tartsa meg így (2).

4.

Tartsa meg az ajtót az egyik oldalon.

Javítás

Nyissa ki az ajtót, és rögzítse két csavarral (4 x 11 mm-es fémcsavarok).

1. Rögzítse a külső ajtót négy csavarral (4 x 11 mm-es fémcsavarok).

4.12 A kezelőpanel cseréje

Ha egy kezelőmodul meghibásodott, a teljes kezelőpanelt ki kell cserélni.

Követelmény:

A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. Eltávolította a külső ajtót. Eltávolította a külső ajtót (teljesen beépíthető / beépíthető)

4.12.1 A kezelőpanel eltávolítása

1. Válassza le az elektromos csatlakozókat és az alacsony szintű öblítőszer-érzékelőről a kezelőpanelen (1, 2).

1. Húzza ki a földelőkábelt (3) (opcionális).
2. Nyissa ki a készülék ajtaját.
3. Fogja meg a kezelőpanelt, hogy ne essen le.
4. Távolítson el hat csavart.

1. Távolítsa el a kezelőpanelt.

4.12.2 A kezelőpanel telepítése

Használjon 4 x 16 mm-es csavarokat.

Az elhelyezést fordított sorrendben végezze.

Javítás

4.13 Ajtórugók rögzítése

1. Távolítsa el a rugókötél-vezetéfedelét.

2.1. Nyissa kissé nyitva az ajtót (1).

1. Rögzítse az alapcsatorna hornyába (2).
2. Lassan csukja be az ajtót (3).

A rugókötél automatikusan illeszkedik az ajtószárhoz.

Javítás

3.1. Enyhén csukja be az ajtót (4).

1. Vegye ki a hornyot, és engedje fel az ajtószárat (5). 3. Nyissa ki az ajtót (6).

1. Ismételje meg a folyamatot a készülék másik oldalán.

4.14 Lábburkolat cseréje

A lábak egyformák, és megcserélhetők.

Követelmény:

A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. Eltávolította a külső ajtót. Eltávolította a külső ajtót (teljesen beépíthető / beépíthető)

4.14.1 A lábburkolat eltávolítása

1.

Helytelen eltávolítás.

Ha a lábburkolatot oldalt meglazítja és eltávolítja, megtörténhet, hogy letörik két konzol. Ha csak az egyik konzol sérül, az oldal cserélhető, mert a konzolok egyformák. Javasoljuk, hogy helyezzen valamit a készülék elé, hogy könnyítse a lábbal rendelkező lábburkolat terhelését.

1. Nyúljon be a gégecsövekbe (1) egy csavarhúzóval, és lefelé nyomással oldja ki a rögzítőket.

1. Emelje fel a panelt.
2. Előre húzva távolítsa el a lábakat (1).

4.14.2 A lábburkolat felszerelése

1. Helyezze be a lábakat.
2. Illessze a lábburkolatot felülre (1), és nyomja le addig, amíg hallhatóan a helyére nem kattan (2).

Javítás

4.15 Az alapburkolat cseréje

Az alapburkolat alul van az első részen.

Követelmény:

A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. Eltávolította a bútorlapot (opcionális). Eltávolította a külső ajtót. Eltávolította a külső ajtót (teljesen beépíthető / beépíthető). Eltávolította a lábburkolatot (opcionális). → 480

4.15.1 Az alapburkolat eltávolítása

1. Távolítson el két csavart (1).

1. Lazítsa meg a rögzítőelemeket (2).

3. Óvatosan döntse előre az alapburkolatot (1).

4.

A modellsorozattól függően az EmotionLight csatlakozója még az aljzathoz lehet rögzítve.

Válassza le a csatlakozót a rögzítőbütyköknél, és húzza hátrafelé (opcionális) (2).

4.15.2 Az alapburkolat felszerelése

Az alapburkolat felszerelését fordított sorrendben végezze.

Javítás

4.16 A túlfolyó szerelése

A túlfolyó a készülék első részének alsó területén található.

Követelmény:

A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. A bútorlapot (opcionális) eltávolították. Eltávolította a külső ajtót. Eltávolította a lábburkolatot (opcionális). → 480 Eltávolította az alapburkolatot. → 481

4.16.1 Túlfolyó eltávolítása

Maradékvíz

A lefolyótömör eltávolítása után a maradék víz kifolyhat. Fogja fel vagy szívja fel a vizet a medencéből egy fecskendővel.

1. Pattintsa ki a felső rögzítőt (1, 2)

1. Lazítsa meg a felső rögzítőelemet.

3.1. Helyezzen be egy csavarhúzót a fémkonzol alá (1).

1. Gyengéden emelje fel a fémkapcsot (2).

Javítás

1. Emelje fel a túlfolyót.

4.16.2 A túlfolyó felszerelése

A túlfolyó helytelen felszerelése következtében vízkár léphet fel. Helyezze be helyesen a túlfolyót a készülék ajtajába az alapsatorna vezetőjébe. Pattintsa a túlfolyót megfelelően a helyére a felső részen.

1. Helyezze el a túlfolyót (1).
2. Vigye a túlfolyót a zárhoz (2).
3. Nyomja a túlfolyót a zárvezetékbe (3). 4. Óvatosan helyezze be a túlfolyót (4).
4. Pattintsa be a túlfolyót (5).

Javítás

1. Ellenőrizze a megfelelő beszerelést a bal és a jobb oldalon. 3. Ellenőrizze, hogy megfelelően a helyén van-e.

1. Pattintsa rá a bal és a jobb oldalon található fémkapcsot.

4.17 A belső ajtó cseréje

Követelmény:

A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról.

4.17.1 A belső ajtó eltávolítása

1. Távolítsa el a csavarokat (1). 2. Felfelé húzva távolítsa el a belső ajtót (2).

1. Rögzítse az ajtózsanér csavarokkal.
2. Helyezzen egy belső ajtót az ajtózsanérra.
3. Rögzítse a belső ajtót csavarokkal.

4.17.2 A belső ajtó felszerelése

1. Hajlítsa a gumitömítést előre.
2. Vigye a belső ajtót a gumitömítés mögé.
3. Csukja be a belső ajtót.
4. Hajlítsa a gumitömítést felfelé. Az oldalsó részek felfelé mutatnak.
5. Vigye az ajtózsinórt felfelé.

Javítás

4.18 Az ajtózsanér cseréje

Követelmény:

A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. A készülékek szabadon hozzáférhetők. Eltávolította az oldalpanelt. 472 Eltávolította a külső ajtót. Eltávolította a belső ajtót. Eltávolította a kezelőpanelt. → 477 Megjavította az ajtórugókat. 478 Eltávolította a lábburkolatot → 480 Eltávolította az alapburkolatot. → 481 Eltávolította a túlfolyót. → 482

4.18.1 Az ajtózsanér eltávolítása

1. Csavarhúzóval nyissa ki a rögzítőhorgot (1).
2. Húzza előre az ajtózsanért (2)

1. Válassza le az ajtózsanérról a földelő csatlakozást.

4.18.2 Az ajtózsanér felszerelése

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Életveszély a nem megfelelő javítás okozta áramütés miatt

▷ Az elektromos alkatrészek javítását kizárólag képzett elektromoszerelő végezheti. A javítás után a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot kell elvégezni.

Javítás

1. Helyezze a zsanért a készülékre (1).
2. Tolja lefelé (2) a zsanért addig, amíg a készülékhez nem csatlakozik.

2.

Egy hiányzó földelő csatlakozás hálózati feszültséget okozhat az ajtóban.

Hozza létre a földelő csatlakozást.

4.19 Az (alsó) gumitömítés cseréje

Követelmény:

A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. Eltávolította a külső ajtót. Eltávolította az alapburkolatot. → 481 Eltávolította a labburkolatot (opcionális). → 480 Eltávolította az ajtórugókat. Eltávolította a kezelőpanelt. Eltávolította a jobb alsó részen lévő kábelkötegtartót.

4.19.1 A gumitömítés eltávolítása

1. Távolítsa el a két rögzítőelemet az alsó gumitömítésről (1, 2).

1. Válassza le a túlfolyót.

1. Emelje fel a túlfolyót.

Javítás

1. Távolítsa el az alsó gumitömítést a belső ajtóról.

4.19.2 A gumitömítés felhelyezése

1. Helyezze fel a tömítősapkákat a tömítőrúddal ellátott gumitömítés jobb és bal oldalára.

1. Helyezze a tömítősapkával ellátott gumitömítést a belső ajtóba.
2. Rögzítse a gumitömítést két rögzítőelemmel.

Javítás

4.20 A (felső) gumitömítés cseréje

Követelmény:

A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról.

4.20.1 A gumitömítés eltávolítása

Távolítsa el a gumitömítést a belső keretből.

4.20.2 Gumitömítés felhelyezése

A gumitömítést a felhelyezés előtt megfelelő hosszúságúra kell vágni. Ez 1750 mm a 81 cm magas készülékek, illetve 1850 mm a 86 cm magas készülékek esetén.

1. Készítse elő a megfelelő gumitömítést.
2. Biztosítsa a tömítőprofil helyes beszerelési pozícióját.

1. A fehér pontnak egy vonalban kell lennie a töltőszalaggal.

4

A tömítés nem lehet hullámzó, és nem húzódhat a sarkoknál. A tömítést a végeken átlósan kell elvágni, és az elöl lévő tartály aljához vezetni.

Állítsa a tömítés végét egyenesen előre a belső ajtó alatt. A tömítésnek a lehető legjobban a tartály oldalához kell nyomódnia.

Helyesen felhelyezett gumitömítés:

Javítás

4.21 Az EmotionLight cseréje

Az EmotionLight az öblítőtartály külső részének felső felében van.

Követelmény:

A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. A készülékek szabadon hozzáférhetők. Eltávolította a felső burkolatot (opcionális). Eltávolította a jobb oldali panelt (opcionális).

4.21.1 Az EmotionLight eltávolítása

1. Válassza le hátul a rögzítőhorgot (1).

1. Felfelé húzva távolítsa el a tartót (2).
2. Húzza ki a csatlakozót (a készülék elejének jobb alsó részén van).
3. Távolítsa el az elektromos csatlakozást a tápegységből.

1. Távolítsa el az EmotionLight világítást a készülékből.

4.21.2 Az EmotionLight beszerelése

1. Helyezze a tartót az öblítőtartály vázába (1).

Javítás

1. Pattintsa le a rögzítőhorgot (2).

3

FIGYELEM

Helytelen beszerelés!

Veszélyes az ajtózsanérnál.

Helyezze a kábelt az ajtózsanérhoz (a lemezpánt és a billenőtartály között) úgy, hogy a mozgó alkatrészek ne károsítsák.

A kábelt a jobb alsó részre szerelje be.

Javítás

Ábra 3: Lapos kábel 4. Csatlakoztassa a csatlakozót.

4.22 A TimeLight cseréje

A TimeLight világítást kizárólag egyben cserélje ki.

A TimeLight modul az alapburkolat hátsó részéhez van rögzítve.

Követelmény:

A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. Eltávolította a lábburkolatot. → 480 Eltávolította és megfordította az alapburkolatot. 481

4.22.1 A TimeLight eltávolítása

1. Hajlítsa a rögzítőlemezeket (1) enyhén kifelé.

1. Húzza ki a TimeLight modult felfelé irányban a vezetőből (2).

4.22.2 A TimeLight beszerelése

1. Hajlítsa vissza a rögzítőelemeket (1).

1. Nyomja a TimeLight modult a gépészetbe (2).
2. Csatlakoztassa az elektromos csatlakozást.

Javítás

4.23 Gap Illumination világítás cseréje

Követelmény:

A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. Szétszerelte a külső ajtót. Eltávolította a kezelőpanelt.

4.23.1 Gap Illumination világítás eltávolítása

1. Válassza le a rögzítőelemet (1).
2. Távolítsa el az elektromos csatlakozást a működőmodulból (2).

2.1. Válassza le hátul a rögzítőhorgot (1).

1. Távolítsa el a fényszalagot (2).

Javítás

3.1. Válassza le a rögzítőhorgot (1).

1. Emelje fel a PCB-t a tartóval, és távolítsa el a működtetőmodul vázából (2).

4.23.2 Gap Illumination világítás beszerelése

1. Helyezze a PCB-tartót a működtetőmodul vázába.

1. Húzza meg addig, amíg egy kattanó hangot nem hall.

1. Szerelje be a fényszalagot, és húzza meg addig, amíg egy kattanó hangot nem hall.

1. Csatlakoztassa a vezetékeket a működtetőmodulhoz.

4.5.2 A szűrők felszerelése

1. Szerelje vissza a szűrőrendszert. Győződjön meg róla, hogy a durva szennyeződés szűrőjén lévő reteszelő kiemelkedés a helyére kattant.
2. Helyezze be a szűrőrendszert a készülékbe, és forgassa el a durva szennyeződés szűrőjét az óramutató járásával megegyező irányba. Győződjön meg róla, hogy a nyilak jelölései egyeznek.

Javítás

4.16.2 A túlfolyó vezeték felszerelése

A nem megfelelően felszerelt túlfolyó vezeték által okozott vízkárok! Helyezze be a túlfolyó vezetéket a jobb oldali alaplemez vezetőjébe. Kattintsa a helyére a túlfolyó vezetéket jobbról.

1. Helyezze el a túlfolyó vezetéket (1).
2. Nyomja be a túlfolyóvezetéket a tömítésbe (2).
3. Nyomja be a túlfolyóvezetéket a tömítésvezetőbe (3). 4. Helyezze be pontosan a túlfolyóvezetéket (4).
4. Kattintsa be a túlfolyóvezetéket (5).

Javítás
