ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HD90A3S979 HAIER

Εγχειρίδιο Χρήσης Στεγνωτήριο με αντλία θερμότητας

HD90-A2979 HD100-A2979 HD80-A3979 HD90-A3979 HD90-A3979S HD90-A3S979

Ευχαριστούμε που προμηθευτήκατε ένα προϊόν Haier.

Διαβάστε προσεκτικά τις παρακάτω οδηγίες πριν χρησιμοποιήσετε τη συσκευή. Οι οδηγίες περιέχουν σημαντικές πληροφορίες για να αξιοποιήσετε στο μέγιστο τη συσκευή σας και να εξασφαλίσετε την ασφαλή και σωστή εγκατάσταση, χρήση και συντήρησή της.

Φυλάξτε το παρόν εγχειρίδιο σε θέση που να σας επιτρέπει να το συμβουλεύεστε εύκολα, σχετικά με την ασφαλή και σωστή χρήση της συσκευής.

Αν πρόκειται να πωλήσετε, να χαρίσετε ή να αφήσετε πίσω τη συσκευή όταν μετακομίσετε, πρέπει να παραδώσετε μαζί και το παρόν εγχειρίδιο, ώστε ο νέος ιδιοκτήτης να εξοικειωθεί με τη συσκευή και τις προειδοποιήσεις ασφαλείας.

Υπόμνημα

Προειδοποίηση! – Σημαντικές πληροφορίες ασφαλείας

Γενικές πληροφορίες και συμβουλές

Πληροφορίες για το περιβάλλον

Βοηθήστε στην προστασία του περιβάλλοντος και της ανθρώπινης υγείας. Απορρίψτε τα υλικά συσκευασίας σε ειδικούς κάδους ανακύκλωσης. Βοηθήστε στην ανακύκλωση των αποβλήτων ηλεκτρικών και ηλεκτρονικών συσκευών. Μην απορρίππτετε μαζί με τα οικιακά απορρίμματα τις συσκευές που επισημαίνονται με αυτό το σύμβολο. Επιστρέψτε το προϊόν στη μονάδα ανακύκλωσης της περιοχής σας ή επικοινωνήστε με τη δημοτική σας αρχή.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Κίνδυνος τραυματισμού ή ασφυξίας!

Αποσυνδέστε τη συσκευή από την παροχή ρεύματος δικτύου. Κόψτε το καλώδιο ρεύματος και απορρίψτε το. Αφαιρέστε το σύστημα ασφάλισης της πόρτας της συσκευής για να αποτρέψετε τυχόν εγκλωβισμό παιδιών και κατοικίδιων στη συσκευή.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Η συσκευή δεν πρέπει να τροφοδοτείται από εξωτερική συσκευή μεταγωγής, όπως από χρονοδιακόπτη, ούτε να συνδέεται σε κύκλωμα το οποίο ενεργοποιείται και απενεργοποιείται συχνά από φορέα κοινής ωφελείας.

EL

Περιεχόμενα

1-Πληροφορίες ασφαλείας......4
2-Προβλεπόμενη χρήση 8
3-Περιγραφή προϊόντος ......9
5-Προγράμματα....14
6-Κατανάλωση 15
7-Υποδείξεις και πρακτικές συμβουλές......16
8-Καθημερινή χρήση....18
9-Φροντίδα και καθαρισμός....23
10-Επίλυση προβλημάτων 25
11-Εγκατάσταση......27
12-Τεχνικά χαρακτηριστικά....30
13-Εξυπηρέτηση πελατών 34

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Πριν από την πρώτη χρήση

▶Βεβαιωθείτε ότι δεν υπάρχει ζημιά από τη μεταφορά.
▶Αφαιρέστεόλα τα υλικά συσκευασίας και κρατήστε τα μακριά από παιδιά.
▶Ησυσκευή είναι βαριά, γι' αυτό χρειάζονται πάντα τουλάχιστον δύο άτομα για τη μετακίνησή της.

Καθημερινή χρήση

▶Ησυσκευή αυτή μπορεί να χρησιμοποιηθεί από παιδιά από 8 ετών και άνω και από άτομα με μειωμενες σωματικές, αντιληπτικές ή διανοητικές ικανότητες ή με έλλειψη εμπειρίας και γνώσης, αν τους έχει δοθεί επιτήρηση ή εκπαίδευση σχετικά με την ασφαλή χρήση της συσκευής και κατανοουν τους ενεχόμενους κινδύνους.

▶Μηνεπιτρέπετε σε παιδιά κάτω των 3 ετών να πλησιάζουν τη συσκευή, παρά μόνο υπό τη διαρκή επίβλεψη ενηλίκων.

▶Τα παιδιά δεν πρέπει να παίζουν με τη συσκευή.

▶Ναβεβαιώνεστε ότι ο χώρος είναι ξηρός και αερίζεται καλά. Η θερμοκρασία περιβάλλοντος θα πρέπει να είναι μεταξύ 5 °C και 35 °C.

▶Μηνκαλύπτετε οποιαδήποτε ανοίγματα αερισμού στη βάση με κάποιο χαλί ή παρόμοιο αντικείμενο.

▶Διατηρείτετην περιοχή γύρω από το στεγνωτήριο απαλλαγμένη από σκόνη και χνούδια.

▶Ναβεβαιώνεστε ότι υπάρχουν μόνο ρούχα μέσα στη συσκευή και δεν έχουν εισέλθει κατοικίδια ή παιδιά, πριν χρησιμοποιήσετε τη συσκευή.

▶ Άγγίζετετο φις ρευματοληψίας μόνο με στεγνά χέρια και μην αγγίζετε ή χρησιμοποιείτε τη συσκευή αν δεν φοράτε υποδήματα ή αν έχετε βρεγμένα ή υγρά χέρια ή πόδια.

▶Στεγνώνετε μόνο υφάσματα που έχουν πλυθεί σε νερό.

▶Ναβεβαιώνεστε ότι δεν έχετε τοποθετήσει μεγαλύτερο φορτίο από το ονομαστικό.

▶Αφαιρείτε από τις τσέπες όλα τα είδη όπως αναπτήρες και σπίρτα.

Χρησιμοποιείτεμαλακτικά ή παρόμοια προϊόντα σύμφωνα με τις οδηγίες του κατασκευαστή του προϊόντος στη συσκευασία του.

▶Μηχρησιμοποιείτε η αποθηκεύετε κανενός είδους εύφλεκτα σπρέι ή εύφλεκτα αέρια κοντά στη συσκευή.

▶Μηντοποθετείτε βαριά αντικείμενα ή πηγές θερμότητας ή υγρασίας πάνω στη συσκευή.

▶Τραβάτετο φις, όχι το καλώδιο, όταν αποσυνδέετε τη συσκευή από την πρίζα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Καθημερινή χρήση

▶Μηναγγίζετε τον πίσω τοίχο και το τύμπανο κατά τη διάρκεια της λειτουργίας: είναι πολύ θερμά.
▶Μη στεγνώνετε στη συσκευή τα εξής είδη:

▶Είδη που δεν έχουν πλυθεί.
▶Είδηπου έχουν μολυνθεί με ουσίες όπως λάδι μαγειρέματος, ασετόν, οινόπνευμα, βενζίνη, πετρέλαιο, κηροζίνη, καθαριστικά λεκέδων, νέφτι, κερί και καθαριστικά κερίων ή αλλα χήμικά Οι αναθυμιάσεις αυτών των ουσιών μπορεί να προκαλέσουν φωτια ή έκρηξη. Αυτά τα είδη πρέπει, να πλένονται πρωτα με το χέρι σε πολύ ζεστο νερό με πρόσθετη ποσότητα απορρυπαντικου και κατόπιν να στεγνώσουν σε εξωτερικό αέρα πριν τοποθετηθούν για στέγνωμα στη συσκευή.
►Είδηπου περιέχουν αφρώδη υλικά ή παραγεμίσματα (π.χ. μαξιλάρια, μπουφάν), επειδή το υλικό παραγεμίσματος μπορεί να απελευθερωθεί με κίνδυνο ανάφλεξης μέσα στο στεγνωτήριο.
▶Είδηπου περιέχουν μεγάλη ποσότητα ελαστικού, αφρώδες ελαστικό (αφρώδες λατέξ) ή υλικα παρόμοια με ελαστικό όπως σκουφάκια ντους, αδιαβροχα υφάσματα, υφάσματα με ενίσχυση ελαστικού και ρούχα ή μαξιλαρια παραγεμισμένα με αφρώδες ελαστικό.

▶Μην πίνετε το συμπυκνωμένο νερό.

▶Μηχρησιμοποιείτε τη συσκευή χωρίς το φίλτρο χνουδιού ή το φίλτρο συμπυκνωτή στη θέση τους ή με φίλτρο το οποίο έχει υποστεί βλάβη.
▶ Έχετευπόψη σας ότι το τελευταίο τμήμα του κύκλου στεγνώματος πραγματοποιείται χωρίς θέρμανση (κύκλος ψύξης) για να διασφαλιστεί ότι τα ρούχα θα παραμείνουν σε θερμοκρασία που δεν θα τους προκαλέσει ζημιές.
▶Μηναφήνετε τη συσκευή αρκετή ώρα χωρίς επιτήρηση κατά τη λειτουργία της. Αν σκοπεύετε να απουσιάσετε για πολλή ώρα, πρέπει να διακόψετε τον κύκλο στεγνώματος απενεργοποιώντας τη μονάδα και αποσυνδέοντάς την από την παροχή ρεύματος δικτύου.
▶Μηναπενεργοποιείτε τη συσκευή πριν τελειώσει ο κύκλος στεγνώματος, εκτός αν αφαιρέσετε όλα τα είδη και τα απλώσετε αραιωμένα ώστε να μπορεί να απαχθεί η θερμότητα.
▶Απενεργοποιείταη συσκευή μετά από κάθε πρόγραμμα στεγνώματος για να εξοικονομείτε ηλεκτρική ενέργεια αλλά και για ασφάλεια.

Συντήρηση / καθαρισμός

▶Βεβαιωθείτεότι τα παιδιά είναι υπό επίβλεψη αν διεξάγουν εργασίες κα- θαρισμού ή συντήρησης.
▶Αποσυνδέετετη συσκευή από την παροχή ρεύματος πριν από τη διεξαγωγή οποιασδήποτε εργασίας τακτικής συντήρησης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Συντήρηση / καθαρισμός

▶Καθαρίζετετο φίλτρο χνουδιού και το φίλτρο συμπυκνωτή μετά από κάθε πρόγραμμα (βλ. ΦΡΟΝΤΙΔΑ ΚΑΙ ΚΑΘΑΡΙΣΜΟΣ).
▶Μην ψεκάζετε με νερό ή ατμό για να καθαρίσετε τη συσκευή.
▶Μηχρησιμοποιείτε βιομηχανικά χημικά για τον καθαρισμό της συσκευής.
▶Αντο καλώδιο τροφοδοσίας έχει υποστεί ζημιά, αυτό αντικαθίσταται μόνο από τον κατασκευαστή, τον εκπρόσωπό του για σέρβις ή από άτομο με παρόμοια εξειδίκευση, για την πρόληψη κινδύνου.
▶Μηνεπιχειρήσετε να επισκευάσετε τη συσκευή μόνος/η σας. Σε περίπτωση ανάγκης επισκευής, επικοινωνήστε με το τμήμα μας εξυπηρέτησης πελατών.

Εγκατάσταση

▶Βεβαιωθείτστι η θέση της συσκευής επιτρέπει να ανοίγει πλήρως η πόρτα της. Μην εγκαταστήσετε το στεγνωτήριο πίσω από πόρτα που κλειδώνει, συρόμενη πόρτα ή πόρτα με μεντεσέδες σε πλευρά αντίθετη από το άνοιγμα της πόρτας της συσκευής, επειδή κάτι τέτοιο περιορίζει το πλήρες άνοιγμα της πόρτας του στεγνωτηρίου.
▶Εγκαταστήστε τη συσκευή σε καλά αεριζόμενο, ξηρό χώρο.
▶ Ποτάμην εγκαταστήσετε τη συσκευή σε εξωτερικό χώρο σε θέση με υγρασία, ή σε περιοχή με αυξημένη πιθανοτητα για διαρροή νερού, όπως κάτω από ένα νιπτηρα ή κοντά σε αυτόν. Σε περίπτωση διαρροής νερού, διακόψτε την παροχή ρεύματος και αφήστε τη συσκευή να στεγνώσει με φυσικό τρόπο.
▶Εγκαταστήστεή χρησιμοποιείτε τη συσκευή μόνο σε χώρους όπου η θερμοκρασία είναι μεγαλύτερη από 5 °C.
▶Μηνοποθετείτε τη συσκευή απευθείας πάνω σε χαλί η μοκέτα, ή κοντά σε τοίχο ή έπιπλο.
▶Μηνεγκαταστήσετε τη συσκευή σε μέρη εκτεθειμένα σε παγετό, θερμότητα ή άμεσο ηλιακό φως ή κοντά σε πηγές θερμότητας (π.χ. ηλεκτρική κουζίνα, καλοριφέρ).
▶Βεβαιωθείτωτι τα ηλεκτρικά χαρακτηριστικά στην πινακίδα τύπου συμφωνούν με την παροχή ρεύματος. Διαφορετικά, επικοινωνήστε με ηλεκτρολόγο.
▶Μη χρήσιμοποιείτε πολύπριζα και καλώδια επέκτασης.
▶Βεβαιωθείτενα μην προκαλέσετε ζημιά στο ηλεκτρικό καλώδιο και στο φις. Αν υποστεί ζημιά, αναθέστε την αντικατάστασή του σε έναν ηλεκτρολόγο.

▶Μετάτην εγκατάσταση χρησιμοποιήστε μια εύκολα προσβάσιμη ξεχωριστή γειωμένη πρίζα για την παροχή ρεύματος. Η συσκευή πρέπει να γειωθεί.
▶Μόνογια το Ην. Βασ.: Το καλώδιο ρεύματος της συσκευής διαθέτει φις 3 αγωγών (με γείωση) που αντιστοιχεί σε τυπική πρίζα 3 αγωγών (γειωμένη). Σε καμία περίπτωση μην κόψετε ή αφαιρέσετε τον τριτο ακροδέκτη (γείωση). Μετά την εγκατάσταση της συσκευής, το φις πρεπει να είναι προσβασιμο.

Προβλεπόμενη χρήση

Αυτή η συσκευή προορίζεται για το στέγνωμα ειδών τα οποία έχουν πλυθεί σε διάλυμα νερού και τα οποία αναγράφουν στην ταμπέλα οδηγιών φροντίδας από τον κατασκευαστή τους πως είναι κατάλληλα για στέγνωμα σε στεγνωτήριο.

Η συσκευή έχει σχεδιαστεί αποκλειστικά για οικιακή χρήση εντός του σπιτιού. Δεν προορίζεται για επαγγελματική ή βιομηχανική χρήση. Δεν επιτρέπονται αλλαγές ή τροποποιήσεις της συσκευής. Τυχόν χρήση πέραν της προβλεπόμενης μπορεί να προκαλέσει κινδύνους και απώλεια όλων των αξιώσεων εγγύησης και ευθύνης.

Πρότυπα και Οδηγίες

CE

Το προϊόν αυτό ικανοποιεί τις απαιτήσεις όλων των εφαρμοστέων Οδηγιών ΕΚ και τα αντίστοιχα εναρμονισμένα πρότυπα που προβλέπονται για τη σήμανση ΡΕ.

δοποίηση

Η συσκευή περιέχει το φθοριούχο αέριο θερμοκηπίου HFC-134a (GWP:1430). Αυτό το αέριο είναι ερμητικά σφραγισμένο.

αλλοντικά υπεύθυνη χρήση

▶ Πολύ καλό στύψιμο: Στύβετε τα ρούχα με τη μέγιστη ταχύτητα στυψίματος.
▶Μέγιστο φορτίο: Χρησιμοποιείτε τη μέγιστη ποσότητα φορτίου σύμφωνα με τον πίνακα προγραμμάτων, αλλά μην υπερφορτώνετε το στεγνωτήριο. Για να αξιοποιήσετε τη μέγιστη ικανότητα φορτίου, τα ρούχα τα οποία πρέπει να στεγνωθούν με το πρόγραμμα «ΕΤΟΙΜΑ για ΦΥΛΑΞΗ», μπορούν πρώτα να στεγνωθούν με το πρόγραμμα «ΕΤΟΙΜΑ ΓΙΑ ΣΙΔΕΡΩΜΑ». Στο τέλος του προγράμματος αφαιρέστε τα ρούχα τα οποία θα πρέπει να σιδερωθούν και στεγνώστε τα υπόλοιπα ρούχα ως το τέλος.
▶ Αραιώστε τα ρούχα: Τινάξτε τα ρούχα πριν τα τοποθετήσετε στο στεγνωτήριο.
▶ Αποφεύγετε το υπερβολικό στέγνωμα: Το υπερβολικό στέγνωμα θα πρέπει να αποφεύγεται. Επιλέξτε το σωστό πρόγραμμα και το κατάλληλο επίπεδο στεγνώματος.
▶ Μαλακτικό μη απαραίτητο: Μη χρησιμοποιείτε μαλακτικό κατά το πλύσιμο, επειδή τα ρούχα θα φουσκώσουν και θα μαλακώσουν στο στεγνωτήριο.
▶ Καθαρισμός των φίλτρων χνουδιού: Καθαρίζετε το φίλτρο χνουδιού μετά από κάθε κύκλο λειτουργίας.
▶ Αερισμός: Βεβαιωθείτε ότι η συσκευή αερίζεται σωστά (βλ. ΕΓΚΑΤΑΣΤΑΣΗ).
Επαναχρησιμοποίηση συμπυκνωμένου νερού: Το συμπυκνωμένο νερό που έχει συλλεχθεί μπορεί να χρησιμοποιηθεί για το σίδερο ατμού. Πριν τη χρήση θα πρέπει να το περάσετε από μια λεπτή σήτα ή ένα φίλτρο καφέ. Ακόμα και τα πολύ μικρά σωματίδια θα κατακρατηθούν από το φίλτρο.

είωση:

Λόγω τεχνικών τροποποιήσεων και διαφορετικών μοντέλων, οι εικόνες σε αυτό το εγχειρίδιο ενδέ- χεται να διαφέρουν από το μοντέλο που έχετε.

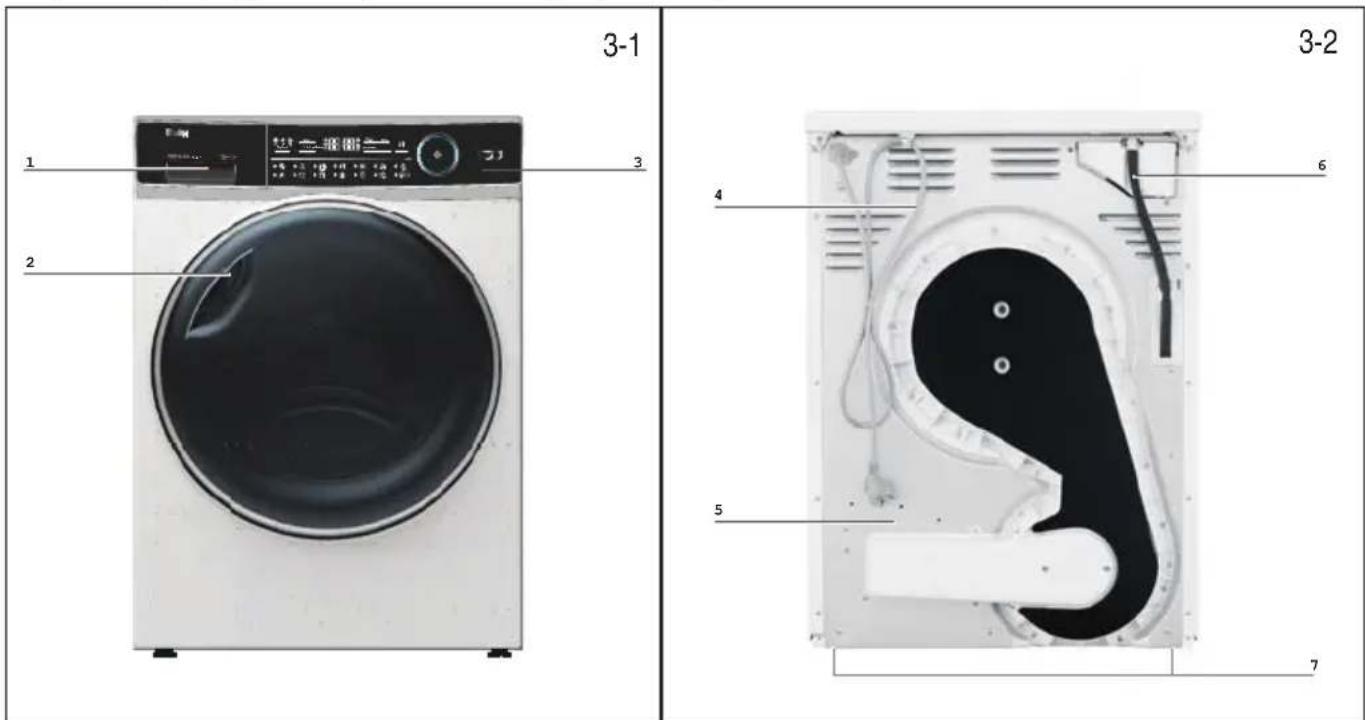

3.1 Εικόνα της συσκευής

Μπροστινή όψη (Εικ. 3-1): Πίσω πλευρά (Εικ. 3-2):

3-1 3 1 2 3-2 4 6 5 7

1 Δοχείο νερού
2 Πόρτα στεγνωτηρίου
3 Πίνακας ελέγχου

4 Καλώδιο ρεύματος
5 Πίσω πλάκα
6 Έξοδος αποστράγγισης
7 Ρυθμιζόμενα πόδια

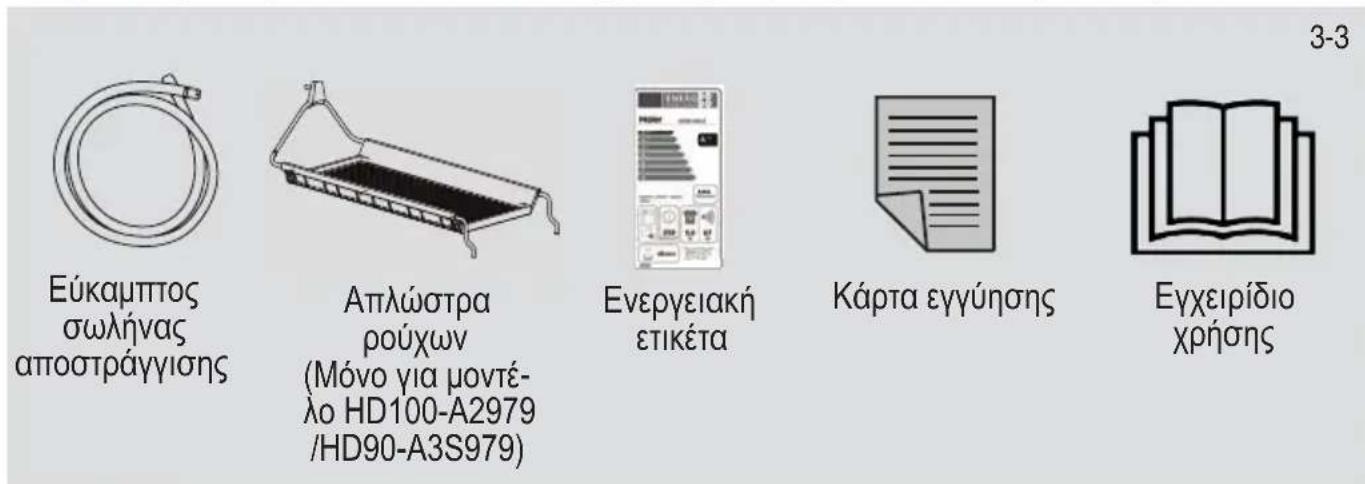

3.2 Αξεσουάρ

Ελέγξτε τα αξεσουάρ και το έντυπο υλικό σύμφωνα με την παρακάτω λίστα (Εικ.: 3-3):

Εύκαμπτος σωλήνας αποστράγγισης Απλώστρα ρούχων (Μόνο για μοντέ- λο HD100-A2979 /HD90-A3S979) Ενεργειακή ετικέτα Κάρτα εγγύησης Εγχειρίδιο χρήσης 3-3

4-1

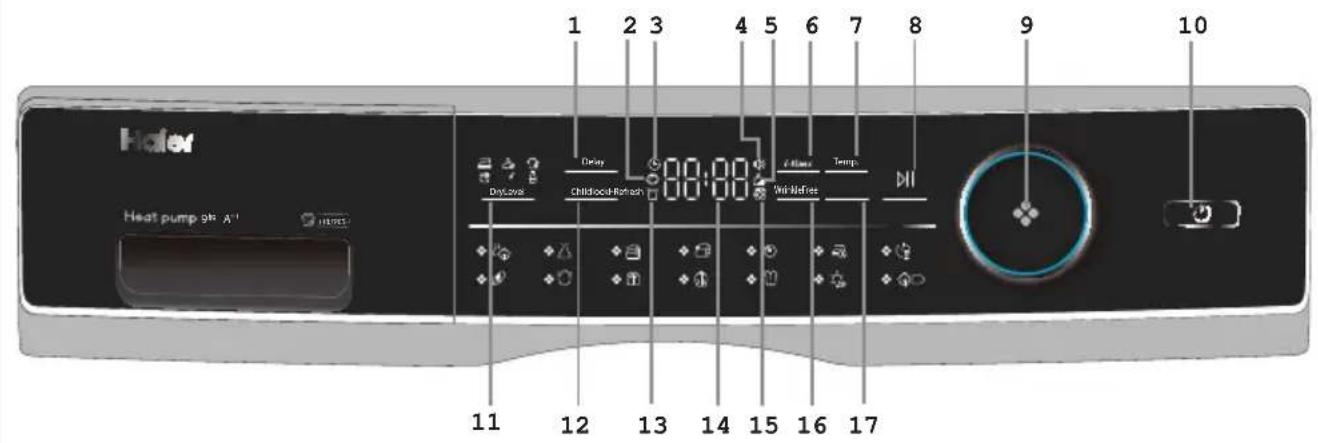

Haier Heat pump pH: A-1 1 2 3 4 5 6 7 8 9 10 Dry Level Delay Chilled/Refrach 00:00 C Time Temp W/W/NFree 11 12 13 14 15 16 17

1 Κουμπί Χρονικής καθυστέρησης
2 Ένδειξη κλειδώματος προστα- σίας
3 Ένδειξη Καθυστέρησης
4 'Ενδειξη σήματος
5 Ένδειξη καθαρισμού φίλτρου
6 Κουμπί ώρας

4-2

Delay

7 Κουμπί Θερμοκρασίας
8 Κουμπί Έναρξης/Παύσης
9 Περιστροφικό κουμπί επιλογής προγράμματος
10 Κουμπί τροφοδοσίας
11 Κουμπί Επιπέδου στεγνώματος
12 Κουμπί Κλειδώματος

προστασίας

13 Ένδειξη κενού δοχείου
14 Οθόνη ενδείξεων
15 Ένδειξη ξεκλειδώματος πόρτας
16 Κουμπί Λιγότερο τσαλάκωμα
17 i-Refresh

4.1 Κουμπί Χρονικής καθυστέρησης

Λειτουργία χρονικής καθυστέρησης για καθυστέρηση έναρξης, πιέστε το κουμπί για να ρυθμίσετε την ώρα (σε διαστήματα 1 ώρας έως 12 ώρες) που θα ολοκληρωθεί η λειτουργία της συσκευής, και στη συνέχεια πιέστε για να ξεκινήσετε (Εικ. 4-2) τη λειτουργία με καθυστέρηση.

Ειδοποίηση

Αυτή η λειτουργία θα πρέπει να ρυθμιστεί αφότου έχετε τελειώσει με όλες τις επιλογές, διαφορετικά όταν περιστρέψετε ή πιέσετε το κουμπί, η λειτουργία θα καταργηθεί αυτόματα.

4-3

Childlock

4.2 Ένδειξη κλειδώματος προστασίας

Για να ενεργοποιήσετε τη λειτουργία κλειδώματος προστασίας αφότου έχει ξεκινήσει ένας κύκλος, πιέστε το κουμπί Κλειδώματος προστασίας (Εικ. 4-3) για 3 δευτερόλεπτα έως ότου ανάψει το ενδεικτικό εικονίδιο. Για να την απενεργοποιήσετε πιέστε το πλήκτρο ξανά για 3 δευτερόλεπτα.

Ειδοποίηση

Όταν ο κύκλος τελειώσει ή διακοπεί η παροχή ρεύματος, η λειτουργία δεν θα ακυρωθεί αυτόματα.

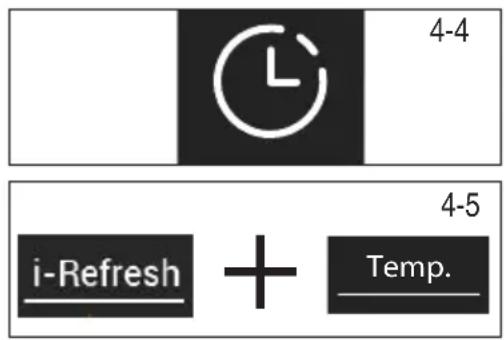

4.3 Ένδειξη Καθυστάρησηρ

Ανάβει όταν έχει επιλεγεί πρόγραμμα με χρονοδιακόπτη (Εικ. 4-4)ανάψει.

4.4 Ένδειξη σήματος

Μπορείτε να επιλέξετε το σήμα όπως χρειάζεται. Για να ενεργοποιήσετε τη λειτουργία σήματος αφότου ενεργοποιήσετε το στεγνωτήριο, πιέστε ι-κατεθερμ. (Εικ. 4-5) για περίπου 3 δευτερόλεπτα έως ότου ακουστεί ο προειδοποιητικός ήχος. Για να την απενεργοποιήσετε πιέστε και τα δύο κουμπιά για 3 δευτερόλεπτα ζανα έως ότου ακουστεί ο προειδοποιητικός ήχος.

4-4 i-Refresh + Temp. 4-5

4.5 Ένδειξη καθαρισμού φίλτρου

Τα φίλτρα πρέπει να καθαρίζονται τακτικά. Βλ. ενότητα του εγχειριδίου Καθαρισμός φίλτρου χνουδιού ή Καθαρισμός φίλτρου συμπυκνωτή.

4-6

fiboptoíηση

Μετά από κάθε κύκλο, η ένδειξη θα αναβοσβήνει για να σας υπενθυμίσει να καθαρίσετε τα φίλτρα.

4.6 Κουμπί Όρας

Κατά την επιλογή του προγράμματος χρονοδιακόπτη ή χρονοκαθυστέρησης, η λυχνία i-time είναι αναμμένη. Πιέστε αυτό το κουμπί για να προσθέσετε ή να αφαιρέσετε χρόνο.

4.7 Κουμπί Θερμ.

Πιέστε το κουμπί (Εικ. 4-8) για να ρυθμίσετε τη θερμοκρασία στεγνώματος για μερικά προγράμματα. Η θερμοκρασία φαίνεται παρακάτω:

Υψηλή θερμοκρασία.
Μέση θερμοκρασία.
Χαμηλή θερμοκρασία.
Ψυχρός αέρας.

4.8 Κουμπί Έναρξης/Παύσης

Πιέστε Έναρξη/Παύση (Εικ. 4-9) για να ξεκινήσετε έναν κύκλο στεγνώματος. Πιέστε το κουμπί ξανά για να διακόψετε τον κύκλο στεγνώματος - η ενδεικτική λυχνία αναβοσβήνει. Πιέστε το κουμπί ξανά για να συνεχίσετε.

4.9 Περιστροφικό κουμπί επιλογής προγράμ- ματος

Επιλέξτε ένα από τα 14 προγράμματα χρησιμοποιώντας το περιστροφικό κουμπί (Εικ. 4-10). Ανάβει η ένδειξη για το αντίστοιχο πρόγραμμα. Βλ. ενότητα Λειτουργίες Προγράμματος του εγχειριδίου για περισσότερες πληροφορίες.

4.10 Κουμπί Τροφοδοσίας

Πιέστε το κουμπί Τροφοδοσίας (Εικ. 4-11) για να ενεργοποιήσετε/ απενεργοποιήσετε το στεγνωτήριο.

4.11 Κουμπί Επιπέδου στεγνώματος

Πιέστε το κουμπί (Εικ. 4-12) για να ρυθμίσετε το τελικό επίπε- δο υγρασίας των ρούχων στο τέλος του κύκλου.

Πολύ στεγνά

Έταφια για φύλαξη

Έτομα για σιδέρωμα

4.12 Κουμπί κλειδώματος προστασίας

Για να ενεργοποιήσετε τη λειτουργία κλειδώματος προστασίας αφότου έχει ξεκινήσει ένας κύκλος, πιέστε το κουμπί (Εικ. 4-13) για 3 δευτερόλεπτα έως ότου ανάψει το ενδεικτικό εικονίδιο. Για να την απενεργοποιήσετε πιέστε το πλήκτρο ξανά για 3 δευτερόλεπτα.

4.13 Ένδειξη Εκκένωσης δοχείου

Πρέπει να αδειάσετε το δοχείο νερού.

Σημαντικό: Άδειάζετε το δοχείο νερού μετά από κάθε κύκλο στεγνώματος. Βλ. ενότητα του εγχειριδίου Άδειασμα του δοχείου νερού.

4.14 Οθόνη ενδείξεων

Η οθόνη δείχνει τον υπολειπόμενο χρόνο, τον χρόνο καθυστέρησης και άλλες σχετικές πληροφορίες.

Ειδοποίηση

Ο υπολειπόμενος χρόνος είναι μια προεπιλεγμένη τιμή, αυτή τη φορά θα υπολογιστεί εκ νέου ανάλογα με τις ρυθμίσεις πρόσθετων προγραμμάτων και την υγρασία που περιέχεται στα ρούχα.

4.15 Ένδειξη ξεκλειδώματος πόρτας

Αν η πόρτα ανοίξει, η ένδειξη (Εικ. 4-16) θα ανάψει.

4.16 Κουμπί για Λιγότερο τσαλάκωμα

Μετά την επιλογή του προγράμματος με αυτή τη λειτουργία, ανάβει το εικονίδιο, λειτουργία Λιγότερο τσαλάκωμα από προεπιλογή ενεργή, όταν αγγίξετε αυτό το κουμπί (Εικ. 4-17) η οθόνη θα δείξει OFF, λειτουργία Λιγότερο τσαλάκωμα ανενεργή, και αν αγγίξετε πάλι την οθόνη θα εμφανιστεί ΟΝ, λειτουργία Λιγότερο τσαλάκωμα ενεργή.

4-16

4-17

fειδοποίηση

Ο προεπιλεγμένος χρόνος είναι 1 ώρα.

4.17 i-Refresh

'Ενα πρόγραμμα χρονοδιακόπτη, ο προεπιλεγμένος χρόνος είναι 30 λεπτά. Ο μέγιστος χρόνος είναι 50 λεπτά.

4-18

5-Προγράμματα

Πρόγραμμα	Επίπεδο στεγνώματος	Ρούχα	Μέγ. Φορτίο σε kg
			8910
	Πολύ στεγνά	Υφάσματα μεγάλου πάχους, χρειάζο-νται περισσότερο στέγνωμα	567
	Πολύ στεγνά	Συνθετικά ρούχα μεγάλου πάχους	44.5 5
	Πολύ στεγνά	Πετσέτες	567
[YZDS]	/	Ρούχα με πούπουλα	111.5
	/	Μάλλινα υφάσματα	334
	Πολύ στεγνά	Ρούχα από κασμίρι	344.5
	/	Υφάσματα μεγάλου πάχους, χρειάζο-νται περισσότερο στέγνωμα	---
	Πολύ στεγνά Εσώρουχα 223
	Πολύ στεγνά Βαμβακερά ρούχα μεγάλου πάχους 2 23
	Πολύ στεγνά	Πουκάμισα	44.5 5
	Πολύ στεγνά	Αθλητικά	44.5 5
[HG6S]	Πολύ στεγνά Μωρουδιακά ρούχα 445
	/ Σεντόνια	4 45
	Πολύ στεγνά	Βαμβακερά, πανωφόρια	8 9	10

Ρύθμιση προγράμματος δοκιμής κατά ΕΝ 61121. Συνιστούμε να στραγγίζετε το νερό συμπυκνωτή εξωτε - ρικά μέσω του σωλήνα αποστράγγισης όταν στεγνώνετε ένα πλήρες φορτίο χρησιμοποιώντας το πρόγραμμα «Βαμβακερά». Με αυτόν τον τρόπο θα αποφεύγετε να χρειάζεται να αδειάσετε το δοχείο νερού κατά τη διάρκεια του προγράμματος.

Τεχνολογία αντλίας θερμότητας

Το στεγνωτήριο συμπύκνωσης με εναλλάκτη θερμότητας είναι εξαιρετικό όσον αφορά την αποδοτική κατανάλωση ρεύματος. Αυτές είναι ενδεικτικές τιμές οι οποίες καθορίστηκαν υπό τυποποιημένες συνθήκες. Οι τιμές μπορεί να διαφέρουν από αυτές που δίνονται, ανάλογα με την υπέρταση και την υπόταση, το είδος υφάσματος, τη σύνθεση των ρούχων για στέγνωμα, την υπολειπόμενη υγρασία στο ύφασμα και το μέγεθος φορτίου.

Πρόγραμμα Βαμβακερά / Ασπρό-ρουχα	Ταχύτητα περι-στροφής σε σ.α.λ.	Υπολει-πόμενη υγρασία σε %	Χρόνος σε ω:λεπ	Ενεργειακή κατανάλωση σε kWh
Πολύ στεγνά 1000περ.	60 4:40 2,34
Έτοιμα για φύλαξη	1000περ. 60 4:29 1,98
Έτοιμα για σιδέρωμα	1000περ. 60 3:18 1,62

Περιβαλλοντικά υπεύθυνη χρήση

▶Κατά το πλύσιμο των ρούχων πραγματοποιείστε όσο το δυνατόν καλύτερο στύψιμο πριν τα τοποθετήσετε στο στεγνωτήριο.
▶Αποφεύγετε υπερφόρτωση του στεγνωτηρίου.
▶Αραιώνετε τα ρούχα πριν τα τοποθετήσετε στο στεγνωτήριο.
▶Επιλέγετε ένα κατάλληλο πρόγραμμα στεγνώματος. Βεβαιωθείτε πως δεν πραγματοποιείται στέγνωμα στα ρούχα για περισσότερο χρόνο από τον απαιτούμενο.
▶Βεβαιωθείτε πως το στεγνωτήριο λειτουργεί με καθαρά φίλτρα.

7.1 Κολλαρισμένα ρούχα

Τα κολλαρισμένα ρούχα αφήνουν ένα λεπτό στρώμα κόλλας στο τύμπανο και δεν είναι κατάλληλα για το στεγνωτήριο.

7.2 Μαλακτικό

Μη χρησιμοποιείτε μαλακτικό κατά το πλύσιμο, επειδή τα ρούχα θα μαλακώσουν και θα φουσκώσουν στο στεγνωτήριο.

7.3 Πανάκια μικροϊνών

Το να χρησιμοποιείτε "πανάκια μικροϊνών" μπορεί να δημιουργήσει επικαθήσεις στα φίλτρα χνουδιού. Αυτό μπορεί να προκαλέσει απόφραξη στα φίλτρα. Σε αυτές τις περιπτώσεις, προτείνουμε είτε να μην χρησιμοποιείτε πανάκια μικροϊνών είτε να επιλέξετε διαφορετική μάρκα. Σε κάθε περίπτωση ακολουθείστε τις οδηγίες του κατασκευαστή.

7.4 Μικρές ποσότητες πλήρωσης

Για ποσότητα μικρότερη του 1,0 kg, θα πρέπει να επιλεχθεί το πρόγραμμα "Χρονοδιακόπτης" επειδή η αυτόματη ανίχνευση του επιπέδου στεγνώματος μπορεί να είναι ανακριβής.

7.5 Ανοιχτή πόρτα

Η πόρτα θα πρέπει να παραμένει μισάνοιχτη όταν το στεγνωτήριο δεν χρησιμοποιείται, έτσι ώστε η στεγανοποίηση της πόρτας να παραμείνει αποτελεσματική.

7.6 Εσωτερική λυχνία τυμπάνου

Όταν η συσκευή είναι ενεργοποιημένη, η εσωτερική λυχνία τυμπάνου ανάβει πάντα όταν η πόρτα είναι ανοιχτή.

7.7 Портáki σέρβις

Βεβαιωθείτε πως το πορτάκι σέρβις είναι πάντα κλειστό κατά τη λειτουργία της συσκευής.

7.8 Προστασία από τσαλάκωμα

Αν στο τέλος του προγράμματος τα ρούχα δεν αφαιρεθούν, το τύμπανο κινείται ανά διαστήματα για να αποτραπεί το τσαλάκωμα. Το στάδιο προστασίας από τσαλάκωμα διαρκεί περίπου 60 λεπτά.

7.9 Ρούχα τα οποία πρέπει να σιδερωθούν

...θα πρέπει να στεγνώσουν στο επίπεδο ΕΤΟΙΜΑ για ΣΙΔΕΡΩΜΑ 📄 Αυτό επιτρέπει το σιδέρωμα με το χέρι ή με χρήση της συσκευής.

7.10 Υπολειπόμενος χρόνος

Η διάρκεια του προγράμματος επηρεάζεται από τους ακόλουθους παράγοντες: το είδος υφάσματος, την ποσότητα γέμισης, την απορροφητική ικανότητα, το επιθυμητό επίπεδο στεγνώματος, καθώς και την ταχύτητα περιστροφής του πλυντηρίου. Αυτοί οι παράγοντες καταγράφονται από το ηλεκτρονικό σύστημα κατά τη διάρκεια του προγράμματος και ο υπολειπόμενος χρόνος θα διορθωθεί κατάλληλα.

7.11 Αυτόματο σύστημα ανίχνευσης φορτίου

Όταν το πρόγραμμα ξεκινήσει, μετά από λίγα λεπτά η οθόνη θα δείξει ΘΕΣΩ. Αυτό σημαίνει πως η αυτόματη ανίχνευση φορτίου βρίσκεται σε εξέλιξη. Οι αισθητήρες ανιχνεύουν και υπολογίζουν τον χρόνο έως ότου τελειώσει το πρόγραμμα το οποίο έχει επιλεχθεί. Ανάλογα με το πρόγραμμα το οποίο έχει επιλεχθεί, την ποσότητα φορτίου, την υγρασία και την θερμοκρασία περιβάλλοντος, η αυτόματη φάση ανίχνευσης φορτίου μπορεί να διαρκέσει από λίγα λεπτά για μικρό φορτίο, έως μία ώρα για το μέγιστο φορτίο ή για μεγάλα είδη, πριν την εμφάνιση του κατά προσέγγιση υπολειπόμενου χρόνου προγράμματος έως τον τερματισμό του προγράμματος.

7.12 Τα ιδιαίτερα μεγάλα αντικείμενα

...συνήθως μπερδεύονται μεταξύ τους. Αν συνεπώς δεν ήταν δυνατό να επιτευχθεί το επιθυμητό επίπεδο στεγνώματος, αραιώστε τα ρούχα και στεγνώστε τα ξανά με το πρόγραμμα χρόνου (ΧΡΟΝΟΔΙΑΚΟΠΤΗΣ).

7.13 Ιδιαίτερα ευαίσθητα υφάσματα

Ρούχα τα οποία μπορούν εύκολα να μαζέψουν ή να παραμορφωθούν, καθώς και π.χ. μεταξωτά, καλσόν, γυναικεία εσώρουχα πολυτελείας κλπ. δεν θα πρέπει να στεγνώνονται σε αυτή τη συσκευή. Τοποθετείτε τα ευπαθή είδη μέσα σε σάκο πλυντηρίου και αποφεύγετε να τα στεγνώνετε υπερβολικά.

7.14 Ζέρσεϊ και πλεκτά

θα πρέπει να στεγνώνονται στο επίπεδο ΕΤΟΙΜΑ για ΣΙΔΕΡΩΜΑ για να μην μαζέψουν. Στη συνέχεια θα πρέπει να τα τεντώσετε για να αποκτήσουν το αρχικό τους σχήμα.

7.15 Xvoúði

Η ποσότητα χνουδιού στα φίλτρα χνουδιού δεν μπορεί να αποδοθεί στην καταπόνηση των ρούχων στο στεγνωτήριο: αντίθετα, πρόκειται για ίνες που έχουν αποσπαστεί από τη φθορά και το πλύσιμο. Κατά το στέγνωμα με άπλωμα, το χνούδι απομακρύνεται από τον άνεμο. Κατά τη χρήση του στεγνωτηρίου, το χνούδι συλλέγεται στα φίλτρα

7.16 Ηχητικό σήμα

Παράγεται ένα ηχητικό σήμα:

▶όταν το δοχείο νερού έχει γεμίσει
▶σε περίπτωση προβλήματος

Επιπλέον το ηχητικό σήμα μπορεί να επιλεχθεί και για τις ακόλουθες περιπτώσεις:

▶στο τέλος του προγράμματος
▶όταν πατάτε ένα κουμπί
▶όταν περιστρέφετε τὸν κουμπί επιλογής προγράμματος

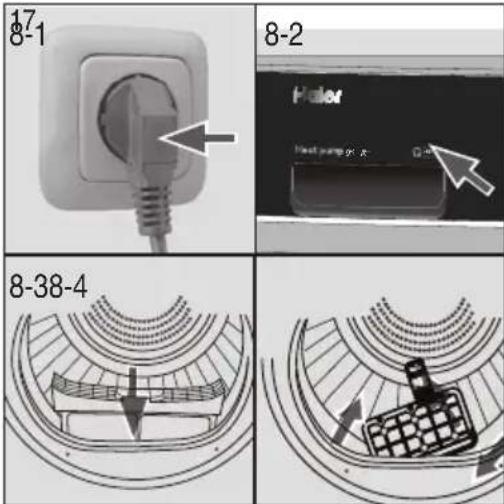

8.1 Προετοιμασία της συσκευής

1. Συνδέστε τη συσκευή σε παροχή ρεύματος (220 V έως 240 V\~/50 Hz) (Εικ. 8-1) Ανατρέξτε επίσης στην ενότητα ΕΓΚΑΤΑΣΤΑΣΗ.

2. Βεβαιωθείτε πως:

▶to doxeio vepou eivai kevo kai éxei ykatastahei σωστά. (Eik. 8-2).
▶to φίλτρο χνουδιού είναι καθαρό και έχει εγκατασταθεί σωστά. (Εικ. 8-3).
▶to φίλτρο συμπυκνωτή είναι καθαρό και έχει εγκατασταθεί σωστά (Εικ. 8-4).

8-5

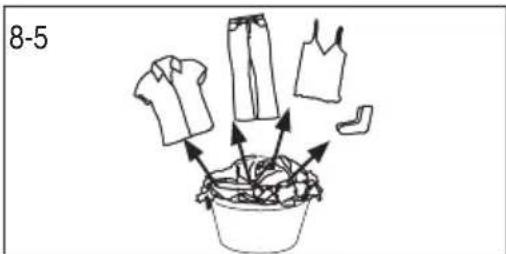

8.2 Προετοιμασία των ρούχων

▶ Ξεχωρίστε τα ρούχα ανάλογα με το ύφασμα (βαμβακερά, συνθετικά, μάλλινα, κλπ.). Στεγνώνετε μόνο ρούχα τα οποία έχουν στυφτεί.
▶Αδειάζετε από τις τσέπες αιχμηρά ή εύφλεκτα αντικείμενα όπως κλειδιά, αναπτήρες και σπίρτα. Αφαιρείτε σκληρά διακοσμητικά αντικείμενα όπως αγκράφες.
▶Κλείνετε τα φερμουάρ και τις κόπιτσες, βεβαιωθείτε πως τα κουμπιά είναι ραμμένα σταθερά και τοποθετήστε μικρά είδη όπως κάλτσες, σουτιέν κ.λ.π. σε ένα σάκο πλυντηρίου.
▶ Ξεδιπλώνετε μεγάλα είδη όπως σεντόνια, καλύμματα κρεβατιών κλπ.
▶Ακολουθείτε τις οδηγίες στην ετικέτα των ρούχων και στεγνώνετε μόνο ρούχα που επιτρέπεται να στεγνώνουν σε μηχανικά στεγνωτήρια.

Πρακτικές συμβουλές:

▶ Ξεχωρίστε τα λευκά ρούχα από τα χρωματιστά.
▶ Ξεδιπλώστε μεγάλα είδη όπως σεντόνια, τραπεζομάντιλα, κ.λ.π.
▶Τακαλύμματα κρεβατιού και οι μαξιλαροθήκες θα πρέπει να είναι κουμπωμένα, έτσι ώστε να μην συλλέγονται μικρά αντικείμενα στο εσωτερικό τους.
▶Κλείστε τα φερμουάρ και τις κόπιτσες, και δέστε τις χαλαρές ζώνες χωρίς μεταλλικά μέρη, καθώς και τα κορδόνια από ποδιές κ.λ.π.

▶ Τοποθετήσετε μικρά είδη όπως κάλτσες, ζώνες, σουτιέν, κ.λ.π. σε ένα σάκο πλυντηρίου.

▶Βεβαιωθείτε πως όλα τα κουμπιά είναι ραμμένα σφιχτά.
▶Ράψτεή αφαιρέστε χαλαρά μεταλλικά αντικείμενα από τα ρούχα, όπως π.χ. μεταλλικά κουμπιά, ή φιόγκους από σουτιέν πριν τα τοποθετήσετε στη συσκευή. Διαφορετικά αυτά τα αντικείμενα μπορεί να προκαλέσουν θόρυβο και ζημιά στο τύμπανο.
▶Μηνστεγνώνετε υπερβολικά τα συνθετικά υφάσματα. Κίνδυνος τσαλακώματος. Αφήστε το τελικό στέγνωμα να γίνει από τον αέρα.
▶Τα πλεκτά (π.χ. φανελάκια, εσώρουχα) κάποιες φορές μαζεύουν κατά το στέγνωμα. Χρησιμοποιείτε μόνο επίπεδο στεγνώματος ΕΤΟΙΜΑ για ΣΙΔΕΡΩΜΑ και στη συνέχεια τεντώστε τα για να αποκτήσουν το αρχικό τους σχήμα.
▶Για ρούχα τα οποία έχει ήδη γίνει στέγνωμα, για ρούχα με πολλαπλές στρώσεις ή για τελικό στέγνωμα θα πρέπει να επιλεγεί το πρόγραμμα χρόνου (ΧΡΟΝΟΔΙΑΚΟΠΤΗΣ).

Ενδεικτικές τιμές φορτίου

Σεντόνι (μονό) Βαμβακερά Περ. 800 g
Ρούχα από ανάμικτες ίνες / Περ. 800 g
Μπουφάν Βαμβακερά Περ. 800 g
Τζιν / Περ. 800 g
Φόρμα εργασίας Βαμβακερά Περ. 950 g
Πιτζάμες / Περ. 200 g
Πουκάμισα / Περ. 300 g
Κάλτσες	Ανάμικτα υφάσματα	Περ. 50 g
Μπλουζάκια	Βαμβακερά Περ. 300 g
Εσώρουχα	Ανάμικτα υφάσματα	Περ. 70 g

8.3 Φόρτωση της συσκευής

▶Αραιώστε και φορτώστε ρούχα τα οποία έχετε ήδη ξεχωρίσει.
▶Μην υπερφορτώνετε τη συσκευή.
▶ Κλείνετε την πόρτα προσεκτικά. Να βεβαιώνεστε ότι δεν έχουν πιαστεί ρούχα στην πόρτα.

8.4 Αφαίρεση και προσθήκη ρούχων

Το πρόγραμμα μπορεί να διακοπεί οποιαδήποτε στιγμή για να αφαιρέσετε ή να προσθέσετε ρούχα:

▶Ανοίξτε την πόρτα. Ο κύκλος διακόπτεται. Να είστε προσεκτικοί κατά την αφαίρεση ή προσθήκη ρούχων! Το εσωτερικό του τυμπάνου ή τα ίδια τα ρούχα μπορεί να είναι θερμά, οπότε υπάρχει κίνδυνος εγκαύματος.
▶Για να συνεχίσετε το πρόγραμμα, πιέστε το κουμπί "Εναρξης/Παύσης" αφότου κλείσετε την πόρτα.

ΟΣΟΧΗ!

Τα είδη που δεν είναι από ύφασμα, όπως μικρά, χαλαρά ή αιχμηρά αντικείμενα μπορούν να προκαλέσουν δυσλειτουργίες και ζημιά στα ρούχα και στη συσκευή.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Ποτέ μην απενεργοποιείτε το στεγνωτήριο πριν τελειώσει ο κύκλος στεγνώματος, εκτός αν αφαιρέσετε όλα τα είδη και τα απλώσετε αραιωμένα ώστε να μπορεί να απαχθεί η θερμότητα.

8-7

8.5 Φόρτωση του στεγνωτηρίου

1. Τοποθετήστε τα ρούχα απλωμένα στο τύμπανο και βεβαιωθείτε πως δεν υπερφορτώνετε το στεγνωτήριο.
2. Ενεργοποιείστε το στεγνωτήριο πιέζοντας το κουμπί Τροφοδοσίας (Εικ. 8-7).

Ειδοποίηση

Μαλακτικά ή παρόμοια προϊόντα θα πρέπει να χρησιμοποιούνται σύμφωνα με τις οδηγίες του κατασκευαστή.

8.6 Ρύθμιση προγράμματος και έναρξη

1. Περιστρέψτε το κουμπί προγράμματος (Εικ. 8-8) για να επιλέξετε το επιθυμητό πρόγραμμα.
2. Ρυθμίστε λειτουργίες όπως Θερμοκρασία, Επίπεδο Στεγνώματος, Χρονική Καθυστέρηση. Στη συνέχεια πιέστε το κουμπί Έναρξης/Παύσης (Εικ. 8-9) για να ξεκινήσετε τον κύκλο στεγνώματος.

8.7 Τερματισμός του κύκλου στεγνώματος

Το στεγνωτήριο σταματά αυτόματα την λειτουργία όταν ολοκληρωθεί ένας κύκλος στεγνώματος. Η οθόνη δείχνει END. Ανοίξτε την πόρτα του στεγνωτηρίου και αφαιρέστε τα ρούχα. Αν δεν αφαιρεθούν τα ρούχα, ξεκινά αυτόματα το πρόγραμμα αποφυγής τσαλακώματος.

1. Ενεργοποιήστε το στεγνωτήριο πιέζοντας το κουμπί Τροφοδοσίας (Εικ. 8-10).
2. Αποσυνδέστε το στεγνωτήριο από την πρίζα (Εικ. 8-11).
3. Αδειάζετε το δοχείο νερού μετά από κάθε κύκλο στεγνώματος (Εικ. 8-12).
4. Καθαρίζετε το φίλτρο χνουδιού μετά από κάθε κύκλο στεγνώματος (Εικ. 8-13).
5. Καθαρίζετε το φίλτρο συμπυκνωτή μετά από κάθε κύκλο στεγνώματος (Εικ. 8-14).

8-8

8-9

▶ Κατά το στέγνωμα, βεβαιωθείτε πως τα ρούχα τοποθετούνται στην απλώστρα χωρίς κίνδυνο να πιαστούν στα διαφράγματα κατά την περιστροφή του τυμπάνου.
▶ Μέγιστο βάρος υγρών ειδών: 1,5 kg.

8-15

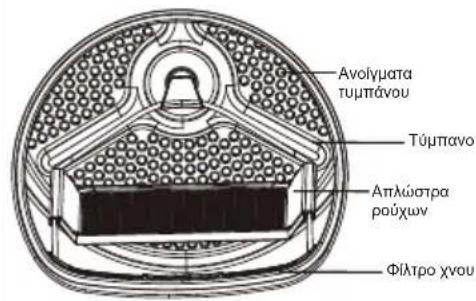

Ανοίγματα τυμπάνου Τύμπανο Απλώστρα ρούχων Φίλτρο χνου

8.8 Χρήση της απλώστρας ρούχων

Η απλώστρα ρούχων έχει σχεδιαστεί για χρήση με είδη τα οποία δεν ενδείκυνται για μηχανικό στέγνωμα όπως αθλητικά παπούτσια, σπορτέξ, πουλόβερ ή ευαίσθητα γυναικεία εσώρουχα πολυτελείας.

1. Ανοίξτε την πόρτα του στεγνωτηρίου.
2. Βεβαιωθείτε πως το τύμπανο είναι αδειανό.
3. Τοποθετήστε την απλώστρα ρούχων μέσα στο τύμπανο.
4. Βεβαιωθείτε πως οι ασφαλίσεις έχουν εισαχθεί στην οπή του φίλτρου χνουδιού και έχουν ασφαλίσει στην οπή του πίσω μέρους του τυμπάνου.

Ειδοποίηση

▶ Μην χρησιμοποιείτε την απλώστρα ρούχων όταν υπάρχουν άλλα ρούχα στο στεγνωτήριο.

Πίνακας Φροντίδας

Πλύσιμο
	Πλύσιμο έως τους 95 °Ckavovikóς κύκλος		Πλύσιμο έως τους 60°Ckavovikóς κύκλος		Πλύσιμο έως τους 60 °Catπalóς κύκλος
[GxK8]	Πλύσιμο έως τους 40°Ckavovikóς κύκλος		Πλύσιμο έως τους 40°Catπalóς κύκλος		Πλύσιμο έως τους 40 °Cπολύ απαλός κύκλος
	Πλύσιμο έως τους 30°Ckavovikóς κύκλος		Πλύσιμο έως τους 30°Catπalóς κύκλος		Πλύσιμο έως τους 30°Cπολύ απαλός κύκλος
	Πλύσιμο στο χέριμέγ. 40 °C		Na μην πλυθεί στησυσκευή
Λευκαντικά
	Επιτρέπεται οποιοδήποτελευκαντικό	[ΥΚ6C]	Μόνο οξυγόνο/όχι χλωρίνη		Όχι λευκαντικό
Στέγνωμα
	Μηχανικό στέγνωμαεφικτόkavovikή θερμοκρασία		Μηχανικό στέγνωμαεφικτόχαμηλότερη θερμο-κρασία	[ΚΤΑΒ]	Όχι μηχανικό στέγνωμα
	Στέγνωμα με άπλωμα Στέγνυ		επίπεδηθέση
Σιδέρωμα
	Σιδέρωμα σε μέγιστηθερμοκρασίαέως 200 °C		Σιδέρωμα σε μέτριαθερμοκρασίαέως 150 °C		Σιδέρωμα σε χαμηλήθερμοκρασία έως 110°C, χωρίς ατμό (το σιδέ-ρωμα με ατμό μπορεί ναπροκαλέσει ανεπανόρ-θωτη ζημιά)
	Na μη σιδερωθεί

Λευκαντικά
Στέγνωμα
Σιδέρωμα

9.1 Καθαρισμός φίλτρου χνουδιού

Καθαρίζετε το φίλτρο χνουδιού μετά από κάθε κύκλο στεγνώματος.

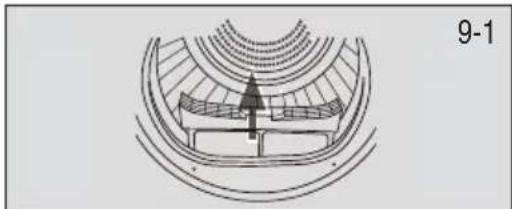

1. Αφαιρέστε το φίλτρο χνουδιού από το τύμπανο (Εικ. 9-1).
2. Ανοίξτε το φίλτρο χνουδιού (Εικ. 9-2).
3. Καθαρίστε το φίλτρο χνουδιού από κατάλοιπα χνουδιού (Εικ. 9-3).
4. Επανατοποθετήστε το καθαρισμένο φίλτρο χνουδιού στο στεγνωτήριο (Εικ. 9-4).

9.2 Καθαρισμός φίλτρου συμπυκνωτή

Καθαρίζετε το φίλτρο χνουδιού μετά από κάθε κύκλο στεγνώματος.

1. Ανοίξτε την πόρτα.
2. Αφαιρέστε το φίλτρο χνουδιού από το περίβλημά του (Εικ. 9-5).
3. Αφαιρέστε το φίλτρο συμπυκνωτή από το περίβλημά του (Εικ. 9-6).
4. Αφαιρέστε τον σπόγγο και καθαρίστε τη σήτα του φίλτρου από τυχόν κατάλοιπα (Εικ. 9-7).
5. Επανατοποθετήστε τον σπόγγο στο φίλτρο συμπυκνωτή (Εικ. 9-8).

Αν το φίλτρο χνουδιού / συμπυκνωτή είναι πολύ λερωμένο, μπορεί να καθαριστεί κάτω από τρεχούμενο νερό. Αφήστε το να στεγνώσει καλά πριν την επόμενη χρήση.

9-Φροντίδα και καθαρισμός

9.3 Άδειασμα του δοχείου νερού

Κατά τη λειτουργία, συμπυκνώνεται ατμός σχηματίζοντας νερό το οποίο συλλέγεται στο δοχείο νερού. Αδειάζετε το δοχείο νερού μετά από κάθε κύκλο στεγνώματος.

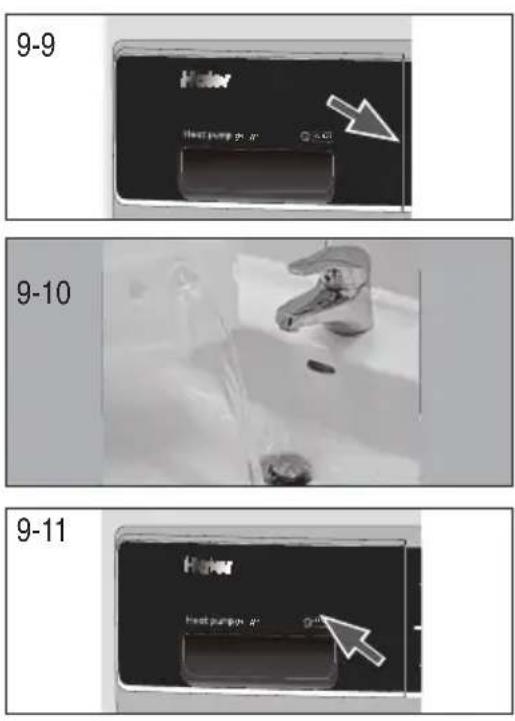

1. Αφαιρέστε το δοχείο νερού από το περίβλημά του (Εικ. 9-9).
2. Αδειάστε το δοχείο νερού (Εικ. 9-10).
3. Επανατοποθετήστε το δοχείο νερού στο στεγνωτήριο (Εικ. 9-11).

Ειδοποίηση

Μη χρησιμοποιείτε το νερό για οποιοδήποτε είδος επεξεργασίας ποτού ή φαγητού.

9.4 Στεγνωτήριο

Σκουπίστε το εξωτερικό του στεγνωτηρίου και τον πίνακα ελέγχου με ένα ελαφρά υγρό πανί. Μην χρησιμοποιείτε οποιονδήποτε οργανικό διαλύτη ή διαβρωτικό παράγοντα, για να αποφύγετε τυχόν ζημιά στη συσκευή.

9.5 Túμπανο

Μετά από κάποιο διάστημα χρήσης, τα προϊόντα φροντίδας υφασμάτων ή το ασβέστιο το οποίο περιέχεται στο νερό μπορεί να προκαλέσουν ένα σχεδόν αόρατο λεπτό στρώμα στο εσωτερικό του τυμπάνου. Χρησιμοποιήστε ένα ελαφρά υγρό πανί και λίγο απορρυπαντικό για να το αφαιρέσετε. Μην χρησιμοποιείτε οποιονδήποτε οργανικό διαλύτη ή διαβρωτικό παράγοντα, για να αποφύγετε τυχόν ζημιά στη συσκευή.

9.5 Εξατμιστής

Αν ο εξατμιστής πίσω από το φίλτρο συμπυκνωτή είναι λερωμένος, μπορεί να καθαριστεί με μια ηλεκτρική σκούπα. Προσέξτε να μην προκαλέσετε βλάβη στον εξατμιστή κατά τον καθαρισμό του.

Για την επίλυση πολλών προβλημάτων δεν απαιτείται ειδική εμπειρία. Σε περίπτωση προβλήματος, ελέγξτε όλες τις πιθανότητες και ακολουθήστε τις παρακάτω οδηγίες πριν επικοινωνήσετε με την εξυπηρέτηση πελατών. Βλ. ΕΞΥΠΗΡΕΤΗΣΗ ΠΕΛΑΤΩΝ.

ΕΙΔΟΠΟΙΗΣΗ!

▶Πριν από τη συντήρηση, απενεργοποιήστε τη συσκευή και αποσυνδέστε το καλώδιο ρεύματος από την πρίζα.

▶ Ο ηλεκτρικός εξοπλισμός πρέπει να επισκευάζεται μόνο από καταρτισμένους ηλεκτρολόγους, καθώς τυχόν εσφαλμένες επισκευές μπορεί να προκαλέσουν σημαντικές βλάβες.
▶ Αν το καλώδιο ρεύματος έχει υποστεί ζημιά, αυτό αντικαθίσταται μόνο από τον κατασκευαστή, τον αντιπρόσωπό του για σέρβις ή από άτομο με παρόμοια εξειδίκευση, για την πρόληψη κινδύνου.

Αντιμετώπιση προβλημάτων βάσει κωδικού οθόνης ενδείξεων

Κωδικός	Αιτία Λύση
F2	Σφάλμα αντλίας αποστράγγισης. Επικοινωνήστε	με την εξυπηρέτηση πελατών.
F32	Ανοιχτό κύκλωμα ή βραχυκύκλωμα στον θερμικό αισθητήρα του συμπυκνωτή.	Επικοινωνήστε με την εξυπηρέτηση πελατών.
F4	Η θερμοκρασία των ρούχων στο τύμπανο δεν αλλάζει. Επικοινωνήστε	με την εξυπηρέτηση πελατών.
F5	Σφάλμα επικοινωνίας ανάμεσα στην πλακέτα τυπωμένου κυκλώματος και την οθόνη.	Επικοινωνήστε με την εξυπηρέτηση πελατών.
L0	Η θερμοκρασία είναι πολύ χαμηλή.	Χρησιμοποιείτε το στεγνωτήριο μόνο όταν η θερμοκρασία αέρα είναι υψηλότερη από 5 °C.

Σε περίπτωση που οι κωδικοί σφάλματος επανεμφανιστούν μετά τα μέτρα που πήρατε, απενεργοποιήστε τη συσκευή, αποσυνδέστε την παροχή ρεύματος και επικοινωνήστε με την εξυπηρέτηση πελατών.

Αντιμετώπιση προβλημάτων χωρίς κωδικούς οθόνης

Πρόβλημα Πιθανή αιτία Πιθανή λύση
Το στεγνωτήριοδεν λειτουργεί.	Κακή σύνδεση στην παροχή ρεύματος.Διακοπή ρεύματος.Δεν έχει οριστεί πρόγραμμα στεγνώματος.Η συσκευή δεν έχει ενεργοποιηθεί.Το δοχείο νερού έχει γεμίσει.Η πόρτα δεν έχει κλείσει καλά.	Ελέγξτε τη σύνδεση στην παροχή ρεύματος.Ελέγξτε την παροχή ρεύματος.Ορίστε ένα πρόγραμμα στεγνώματος.Ενεργοποιήστε τη συσκευή.Αδειάστε το δοχείο νερού.Κλείστε την πόρτα της συσκευής σωστά.
Το στεγνωτήριοδεν λειτουργεί και στην οθόνη εμφανίζεται η ένδειξη Επδ.	Τα ρούχα έχουν φθάσει στο επίπε-δο στεγνώματος το οποίο καθορίζε-ται από το πρόγραμμα?Δεν υπάρχουν ρούχα στο τύμπανο?	Ελέγξτε αν η ρύθμιση προγράμματος είναι κατάλληλη.Ελέγξτε αν υπάρχουν ρούχα στο τύμπανο.
Ο χρόνος στεγνώματος είναι πολύ μεγάλος και τα αποτελέσματα δεν είναι ικανοποιη-τικά	Η ρύθμιση προγράμματος δεν είναι σωστή.Απόφραξη του φίλτρου.Απόφραξη του εξατμιστή.Υπερφόρτωση του στεγνωτηρίου.Τα ρούχα είναι πολύ βρεγμένα.Απόφραξη του αγωγού εξαερισμού.	Βεβαιωθείτε πως το πρόγραμμα έχει ρυθμιστεί σωστά.Καθαρίστε τη σήτα του φίλτρου.Καθαρίστε τον εξατμιστή.Μειώστε την ποσότητα ρούχων.Στύψτε καλά τα ρούχα πριν το στέγνωμα.Ελέγξτε τον αγωγό εξαερισμού και πραγματοποιήστε απόφραξη.
Ο υπολειπόμενος χρόνος στην οθόνη σταματάει ή μεταβάλλεται απότομα.	Ο υπολειπόμενος χρόνος θα προσαρμόζεται συνεχώς σύμφωνα με τους παρακάτω παράγοντες:Είδος ρούχων.Ποσότητα φορτίου.Επίπεδο υγρασίας των ρούχων.Θερμοκρασία περιβάλλοντος.	Η αυτόματη ρύθμιση είναι μια φυσιολογική διαδικασία.

11.1 Προετοιμασία

Αφαιρέστε όλα τα υλικά συσκευασίας. Όταν ανοίγετε τη συσκευασία μπορεί να παρατηρήσετε σταγόνες νερού. Αυτό είναι φυσιολογικό και οφείλεται σε δοκιμές με νερό που έγιναν στο εργοστάσιο.
▶ Αφαιρέστε όλα τα υλικά συσκευασίας συμπεριλαμβανομένης της βάσης από φελιζόλ.

Ειδοποίηση

Απορρίψτε τα υλικά συσκευασίας με τρόπο φιλικό προς το περιβάλλον. Για πληροφορίες σχετικά με τις τρέχουσες μεθόδους τελικής διάθεσης, συμβουλευτείτε τον προμηθευτή σας ή τις τοπικές αρχές.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Μετά την μεταφορά και την εγκατάσταση, ΠΡΕΠΕΙ να αφήσετε το στεγνωτήριο σε όρθια θέση για δύο ώρες πριν τη χρήση.

11.2 Μεταφορά και χρόνος αναμονής

Μεταφέρετε τη συσκευή μόνο σε όρθια θέση. Το λιπαντικό λάδι που δεν απαιτεί συντήρηση βρίσκεται στον θαλαμίσκο του συμπιεστή. Αυτό το λάδι διαπερνά το κλειστό σύστημα σωλήνων κατά τη πλάγια μεταφορά. Πριν συνδέσετε τη συσκευή στην ηλεκτρική παροχή πρέπει να περιμένετε 2 ώρες ωστε το λάδι να επιστρέψει στον θαλαμίσκο.

11.3 Ευθυγράμμιση της συσκευής

Η συσκευή πρέπει να τοποθετείται σε επίπεδη και σταθερή επιφάνεια. Ρυθμίστε τα πόδια στο επιθυμητό επίπεδο (Εικ. 11-1.).

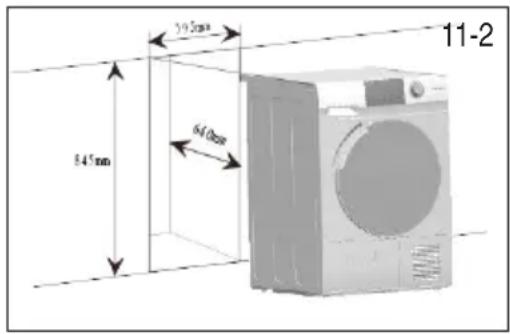

11.4 Εγκατάσταση κάτω από πάγκο

Οι διαστάσεις του χώρου εσοχής θα πρέπει τουλάχιστον να συμφωνούν με τις διαστάσεις (Εικ. 11-2).

1. Τοποθετήστε τη συσκευή δίπλα στην εσοχή. Βεβαιωθείτε πως όλες οι συνδέσεις είναι εύκολα προσβάσιμες και λειτουργικές.
2. Ρυθμίστε μέ ακρίβεια όλα τα πόδια για να επιτύχετε μία σταθερή και επίπεδη θέση.
3. Τοποθετήστε τη συσκευή με προσοχή μέσα στην εσοχή.
4. Βεβαιωθείτε πως υπάρχει επαρκής αερισμός.

11.5 Ηλεκτρική σύνδεση

Πριν από κάθε σύνδεση ελέγξτε αν ισχύουν τα εξής:

▶ ηπαροχή ρεύματος, η πρίζα και η ασφάλεια συμφωνούν με τα στοιχεία στην πινακίδα στοιχείων.
▶ η πρίζα είναι γειωμένη και δεν χρησιμοποιείται πολύπριζο ή καλώδιο επέκτασης.
▶to φις και η πρίζα συμφωνούν αυστηρά με την ετικέτα.
▶ Μόνο για το Hv. Βασίλειο: Το φις για το Hv. Βασίλειο συμμορφώνεται με το πρότυπο BS1363A

Συνδέστε το φις στην πρίζα. (Εικ. 11-3).

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Αν το καλώδιο τροφοδοσίας έχει υποστεί ζημιά, πρέπει να αντικατασταθεί από τον αντιπρόσωπο σέρβις (βλ. κάρτα εγγύησης) για την αποφυγή κινδύνου!

11.6 Αντιστροφή της κατεύθυνσης ανοίγματος της πόρτας (Μόνο για μοντέλα 8/9 kg)

▶Πριν ξεκινήσετε, αποσυνδέστε το στεγνωτήριο από την πρίζα.

Χειριστείτε τα εξαρτήματα με προσοχή, για να μην γρατζουνίσετε τη βαφή.
▶ Δημιουργήστε μία επιφάνεια εργασίας χωρίς κίνδυνο γρατζουνίσματος για τις πόρτες.

▶Εργαλεία τα οποία θα χρειαστείτε: Κατσαβίδι με κεφαλή Phillips.

▶Αφότου ξεκινήσετε, μην μετακινήσετε το ντουλάπι έως ότου έχει ολοκληρωθεί η αντιστροφή της κατεύθυνσης ανοίγματος της πόρτας.

▶Αυτές οι οδηγίες αφορούν την αλλαγή τον μεντεσέδων από την δεξιά πλευρά στην αριστερή πλευρά. Αν ποτέ θελήσετε να τους αλλάξετε ξανά προς την δεξιά πλευρά, ακολουθήστε τις ίδιες οδηγίες και αντιστρέψτε τις αναφορές προς τα αριστερά και δεξιά.

11-4

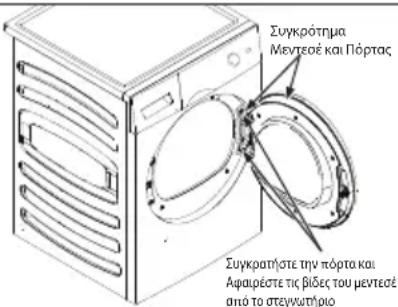

Συγκρότημα Μεντεσέ και Πόρτας Συγκρατήστε την πόρτα και Αφαιρέστε τικ βίδες του μεντεσέ αιτο το στεγνωτήριο

11-5

Αφαιρέστε οκτώ αυτοκόλλητα και βίδες

Αφαιρέστε την εσωτερική πόρτα και περιστρέψτε την 180 όπως δείχνει η εικόνα

Επανατοποθετήσε την εσωτερική πάρτα με ακτώ βίδες και αιποκάλλητα

1. Αφαιρέστε το σύμπλεγμα της πόρτας

Ανοίξτε την πόρτα. Αφαιρέστε τις δύο βίδες οι οποίες στερε- ώνουν το συγκρότημα μεντεσέδων/πόρτας στο στεγνωτήριο. Ακουμπήστε προσεκτικά το συγκρότημα μεντεσέδων/πόρτας στην άκρη (Εικ. 11-4).

2. Αφαιρέστε, περιστρέψτε και αντικαταστήστε την εσωτερική πόρτα

Αφαιρέστε τα οκτώ αυτοκόλλητα και βίδες τα οποία ασφαλίζουν την εσωτερική πόρτα στην εξωτερική πόρτα. Αφαιρέστε την εσωτερική πόρτα, περιστρέψτε την κατά 180° και επανεγκαταστήστε την στην εξωτερική πόρτα χρησιμοποιώντας τα ίδια οκτώ αυτοκόλλητα και βίδες (Εικ. 11-5).

3. Αφαιρέστε, περιστρέψτε και αντικαταστήστε την ασφάλιση της πόρτας και την προστατευτική πλάκα δαπέδου

Αφαιρέστε τις δύο βίδες που συγκρατούν την προστατευτική πλάκα δαπέδου, και στη συνέχεια αφαιρέστε μία βίδα από την ασφάλιση της πόρτας, πιέστε προς τα κάτω και αφαιρέστε την ασφάλιση και περιστρέψτε την κατά 180° για να την εγκαταστήσετε στην αντίθετη πλευρά. τα ίδια οκτώ αυτοκόλλητα και βίδες (Εικ. 11-6).

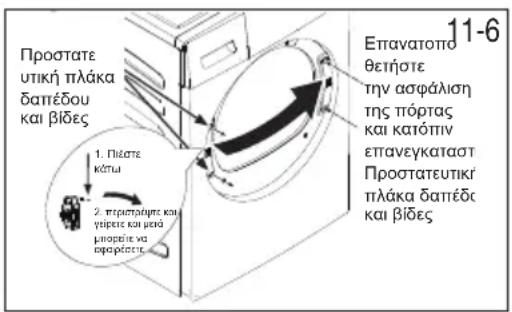

4. Περιστρέψτε και αντικαταστήστε το συγκρότημα μεντεσέδων/πόρτας

Αφαιρέστε τις δύο βίδες που συγκρατούν την προστατευτική πλάκα δαπέδου, και στη συνέχεια αφαιρέστε μία βίδα από την ασφάλιση της πόρτας, πιέστε προς τα κάτω και αφαιρέστε την ασφάλιση και περιστρέψτε την κατά 180° για να την εγκαταστήσετε στην αντίθετη πλευρά. τα ίδια οκτώ αυτοκόλλητα και βίδες (Εικ. 11-7).

Προστατε υτική πλάκα δαπέδου και βίδες 1. Πλέστε κέτων 2. προστατέψητε και γισίες και μειά προστατε να εφαρόσετε Επανατοπο θειήστε την ασφάλιση της πόρτας και κατόπιν επανεγκαταστ Προστατευτική πλάκα δαπέδος και βίδες 11-6

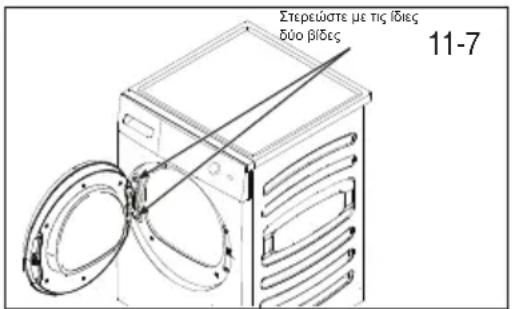

Στερεώστε με τις ίδιες δύο βίδες 11-7

11.7 Στοίβαξη στεγνωτηρίου πάνω σε πλυντήριο

Είναι δυνατή η διαρρύθμιση στοίβαξης στεγνωτηρίου πάνω σε πλυντήριο για εξοικονόμηση χώρου(Εικ. 11-8). Δεν είναι κάθε πλυντήριο κατάλληλο γι' αυτόν τον σκοπό. Μέσω του τοπικού σας αντιπροσώπου μπορείτε να βρείτε πληροφορίες, καθώς και το κατάλληλο κιτ στερέωσης.

Οι πληροφορίες στερέωσης οι οποίες παρέχονται με το κιτ παρέχουν λεπτομερείς πληροφορίες σχετικά με τα βήματα της εγκατάστασης.

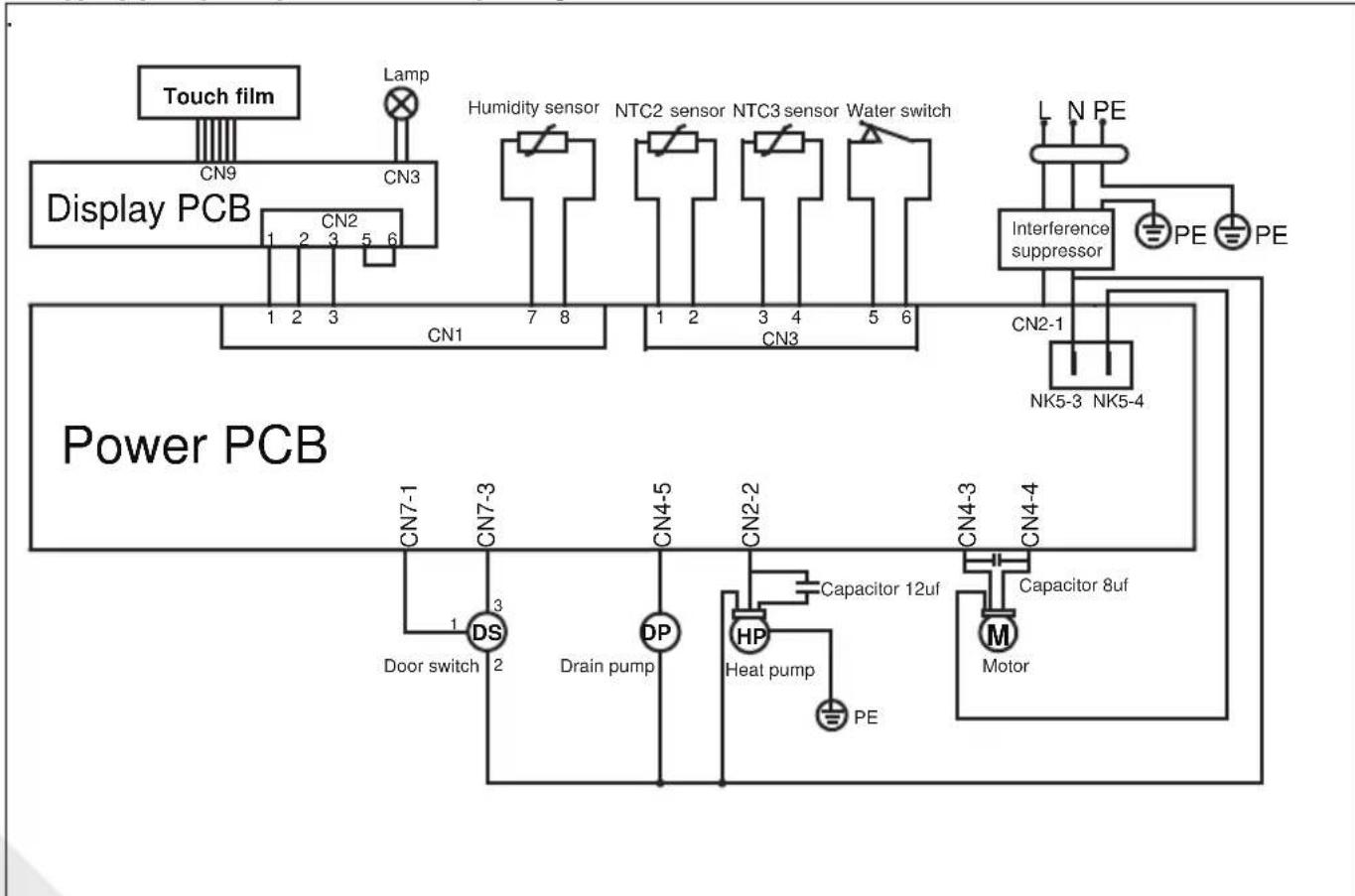

12-Τεχνικά χαρακτηριστικά

Δελτίο προϊόντος (σύμφωνα με την νομοθεσία EU 392/2012)

Εμπορικό σήμα Haier
Κωδικός μοντέλου	HD90-A2979 HD100-A2979 HD80-A3979 HD90			A3979HD90-A3979SHD90-A3S979
Ονομαστική χωρητικότητα (kg) 9		1089
Είδος στεγνωτηρίου Συμπυκνωτής
Κλάση ενεργειακής απόδοσης A++ A++ A+++ A+++
Σταθμισμένη Ετήσια Ενεργειακή Κατανάλωση (AE _c σε kWh/χρόνο) ^1)	236	280175193
Στεγνωτήριο με ή χωρίς αυτόματο σύστημα με αυτόματο σύστημα
Κατανάλωση ενέργειας του τυποποιημένου προγράμματος για βαμβακερά ^3) σε πλήρες φορτίο (kWh/κύκλος)	2.14	2,29 1,43	1,58
Κατανάλωση ενέργειας του τυποποιημένου προγράμματος για βαμβακερά ^3) σε μερικό φορτίο (kWh/κύκλος)	1.21	1,35 0,85	0,93
Κατανάλωση ενέργειας σε κατάσταση εκτός λειτουργίας (W)	0,1	0,1 0,1	0,1
Κατανάλωση ενέργειας σε κατάσταση αναμονής (W)	1,19	1,19	1,19	1,19
Διάρκεια της "κατάστασης αναμονής" (λεπτά) ^2)	40
Τυποποιημένο πρόγραμμα στεγνώματος ^3)	Βαμβακερά
Σταθμισμένος χρόνος προγράμματος του τυποποιημένου προγράμματος στεγνώματος ^3) σε πλήρες και μερικό φορτίο (λεπτά)	208	220215243
Χρόνος προγράμματος του τυποποιημένου προγράμματος για βαμβακερά ^3) σε πλήρες φορτίο (λεπτά)	252	280273298
Χρόνος προγράμματος του τυποποιημένου προγράμματος για βαμβακερά ^3) σε μερικό φορτίο (λεπτά)	170	175168182
Κλάση απόδοσης συμπύκνωσης ^4)	B	B	B	B
Σταθμισμένη απόδοση συμπύκνωσης του τυποποιημένου προγράμματος για βαμβακερά ^3) σε πλήρες και μερικό φορτίο (%)	80.5	80.5	82	82
Μέση απόδοση συμπύκνωσης του τυποποιημένου προγράμματος για βαμβακερά ^3) σε πλήρες φορτίο	81	81	81	81
Μέση απόδοση συμπύκνωσης του τυποποιημένου προγράμματος για βαμβακερά ^3) σε μερικό φορτίο	81	81	83	83
Σταθμισμένη στάθμη ηχητικής ισχύος του τυποποιημένου προγράμματος για βαμβακερά ^3) σε πλήρες φορτίο (dB)	67		66
Εντοιχιζόμενη ή αυτόνομη συσκευή	Αυτόνομη/ εντοιχισμένη σε πάγκο συσκευή

1) Τιμή βασισμένη σε 160 κύκλους στεγνώματος τυποποιημένου προγράμματος για βαμβακερά με πλήρες και μερικο φορτίο, και στην κατανάλωση των λειτουργιών χαμηλής ισχυος. Η πραγματική κατανάλωση ενέργειας ανά κύκλο θα εξαρτάται από τον τρόπο χρήσης της συσκευής.
2) Σε περίπτωση που υπάρχει σύστημα διαχείρισης ενέργειας.
3) Αυτό το πρόγραμμα το οποίο χρησιμοποιείται με πλήρες και μερικό φορτίο είναι το τυποποιημένο πρόγραμμα στεγνώματος στο οποίο αναφερονται οι πληροφορίες στην ετικέτα και το δελτίο προϊόντος. Αυτό είναι το κατάλλήλο πρόγραμμα για το στέγνωμα τυπικών υγρών βαμβακερών ρούχων και είναι το πιο αποδοτικό πρόγραμμα για βαμβακερά ως προς την κατανάλωση ενέργειας.
4) Η κλάση G είναι αυτή με την ελάχιστη απόδοση και η κλάση Α η πιο αποδοτική.

Πρόσθετα χαρακτηριστικά

Διαστάσεις - ΥχΠχΒ σε mm 845 x 600 x 595
Παροχή ρεύματος (ανατρέξτε στην πινακίδα στοιχείων) - τάση/ρεύμα/κατανάλωση ισχύος	220-240 V~50 Hz/ 2,4 A/550 W
Επιτρεπόμενη θερμοκρασία περιβάλλοντος. 5 °C έως 35 °C
Φθοριούχο αέριο θερμοκηπίου	HFC-134a
Ένταση ήχου	0,26 kg
GWP	1430
Τόνοι CO _2 που αντιστοιχούν	0.6

12-Τεχνικά χαρακτηριστικά

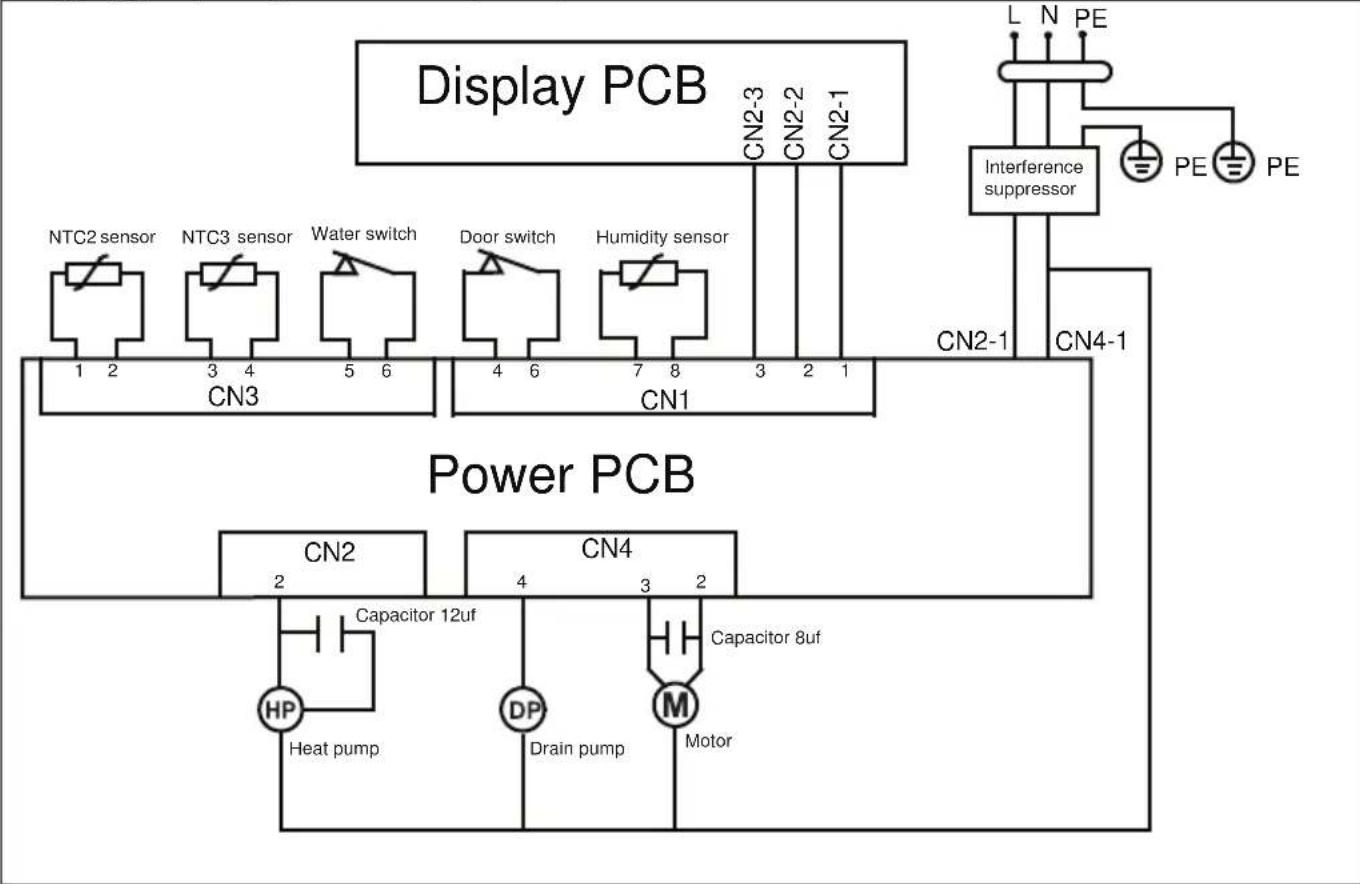

Διάγραμμα ηλεκτρικού κυκλώματος HD90-A2979:

Διάγραμμα ηλεκτρικού κυκλώματος HD100-A2979:

Διάγραμμα ηλεκτρικού κυκλώματος HD80-A3979/HD90-A3979/HD90-A3979S/HD90-A3S979:

13-Εξυπηρέτηση πελατών

Συνιστάται το τμήμα εξυπηρέτησης πελατών της Haier και η χρήση γνήσιων ανταλλακτικών.

Εάν αντιμετωπίζετε οποιοδήποτε πρόβλημα με τη συσκευή σας, ελέγξτε αρχικά την ενότητα ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ.

Εάν δεν βρείτε κάποια λύση εκεί, επικοινωνήστε

▶με τον αντιπρόσωπο της περιοχής σας ή
▶αναζητήστε την ενότητα Σέρβις & Υποστήριξη (Service & Support) στον ιστότοπο www.haier.com, όπου μπορείτε να βρείτε αριθμούς τηλεφώνου και απαντήσεις σε συχνές ερωτήσεις (FAQ) και όπου μπορείτε να ενεργοποιήσετε το αίτημα για σέρβις.

Πριν επικοινωνήσετε με το τμήμα σέρβις, βεβαιωθείτε ότι έχετε διαθέσιμα τα ακόλουθα στοιχεία.

Μπορείτε να βρείτε τις πληροφορίες στην πινακίδα στοιχείων.

Μοντέλο ____

Αρ. Σειράς ____

Επίσης, ελέγξτε την κάρτα εγγύησης που παρέχεται μαζί με το προϊόν σε περίπτωση κάλυψης εγγύησης.

Για γενικές επαγγελματικές ερωτήσεις, βρείτε παρακάτω τις διευθύνσεις μας στην Ευρώπη:

Euρωπαϊκές διευθύνσεις της Haier
Χώρα* Ταχυδρομική διεύθυνση Χώρα* Ταχυδρομική διεύθυνση
Ιταλία	Haier Europe Trading SRLVia De Cristoforis, 1221100 VereseITALY	Γαλλία	Haier France SAS53 Boulevard Ornano – Pleyad 393200 Saint Denis FRANCE
ΙσπανίαΠορτογαλία	Haier Iberia SLPg. Garcia Faria, 49-5108019 BarcelonaSPAIN	Βέλγιο-FRΒέλγιο-NLOλλανδίαΛουξεμβούργο	Haier Benelux SAAnderlechtRoute de Lennik 451BELGIUM
ΓερμανίαΑυστρία	Haier Deutschland GmbHKonrad-Zuse-Platz 681829 MünchenGERMANY	ΠολωνίαΤσεχίαΟυγγαρίαΕλλάδαΡουμανίαΡωσία	Haier Poland Sp. zo.o.Al. Jerozolimskie 181B02-222 Warszawa POLAND
ΗνωμένοΒασίλειο	Haier Appliances UK Co.Ltd.One Crown SquareChurch Street EastWoking, Surrey, GU21 6HRUK

*Για περισσότερες πληροφορίες ανατρέξτε στον ιστότοπο www.haier.com

Haier
