KÄYTTÖOHJE HD90A3S979 HAIER

Käyttöopas Lämpöpumppukuivain

HD90-A2979 HD100-A2979 HD80-A3979 HD90-A3979 HD90-A3979S HD90-A3S979

Kiitos että ostit Haier-tuotteen.

Lue nämä käyttöohjeet huolellisesti ennen kuin alat käyttämään tuotetta. Nämä käyttöohjeet sisältävät tärkeitä tietoja, joiden avulla saat parhaan mahdollisen hyödyn irti laitteesta-si, ja varmistat samalla sen turvallisen asennuksen, käytön ja kunnossapidon.

Laita tämä käyttöopas varmaan talteen, jotta voit aina palata siihen, laitteen turvallista ja oikeaa käyttötapaa varten.

Jos myyt, annat pois, tai jätät tämän laitteen entiseen asuntoosi muuton jälkeen, muista myös antaa tämä käyttöopas mukaan, jotta uusi omistaja voisi tutustua laitteen ominai-suuksiin ja turvallisuusvaroituksiin.

Selitys

Varoitus! - Tärkeät turvallisuusohjeet

Yleisiä tietoja sekä käyttövinkkejä

Tietoja koskien ympäristöä

Auta suojelemaan ympäristöä ja ihmisten terveyttä. Lajittele pakkausmateriaalit sopiviin kierrätysastioihin niiden kierrättämiseksi. Auta kierrättämään sähkö- ja elektroniikkalaiteromut. Älä heitä tällä symbolilla varustettuja laitteita pois tavanomaisen kotitalousjätteen mukana. Toimita laite paikalliseen kierrätyskeskukseen tai ota yhteyttä kunnalliseen jätehuoltoon.

VAROITUS!

Loukkaantumisen tai tukehtumisen vaara!

Irrota laite verkkovirrasta. Katkaise verkkojohto ja heitä se pois. Irrota luukun lukitus, jotta lapset tai kotieläimet eivät voi jäädä loukkuun sen sisään.

VAROITUS!

Laitetta ei saa liittää ulkoiseen kytkinlaitteeseen kuten ajastimeen tai piiriin, joka kytketaän päälle ja pois säännöllisesti.

FI

Sisällys

1-Turvallisuusohjeet....4
2-Tarkoituksenmukainen käyttö....8
3-Tuotekuvaus....9
4-Ohjauspaneeli....10
5-Ohjelmat 13
6-Kulutus....14
7- Ehdotuksia ja vinkkejä 15
8-Päivittäinen käyttö....17
9- Kunnossapito ja puhdistaminen....22
10-Vianetsintä....24
11-Asennus....26

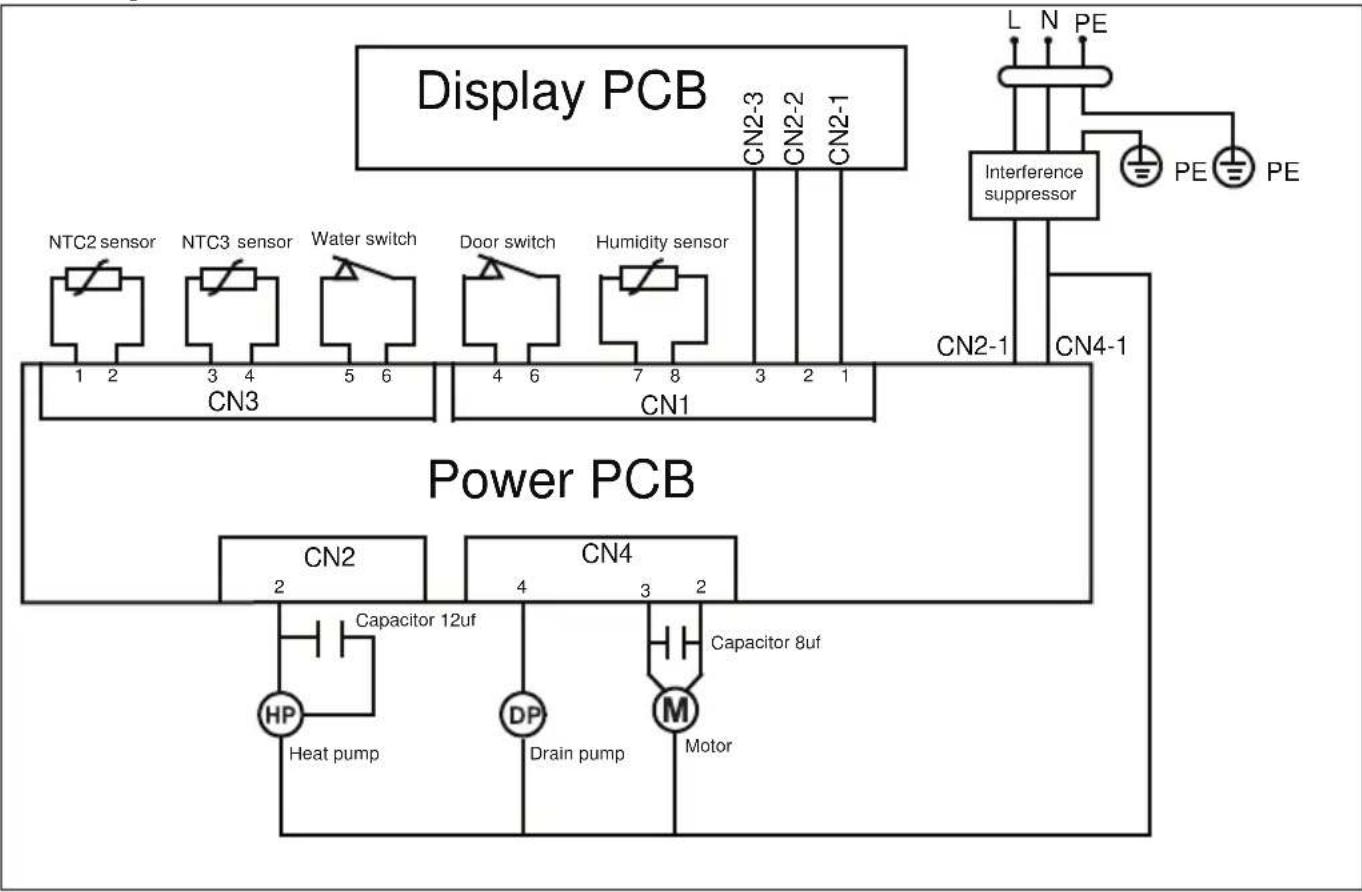

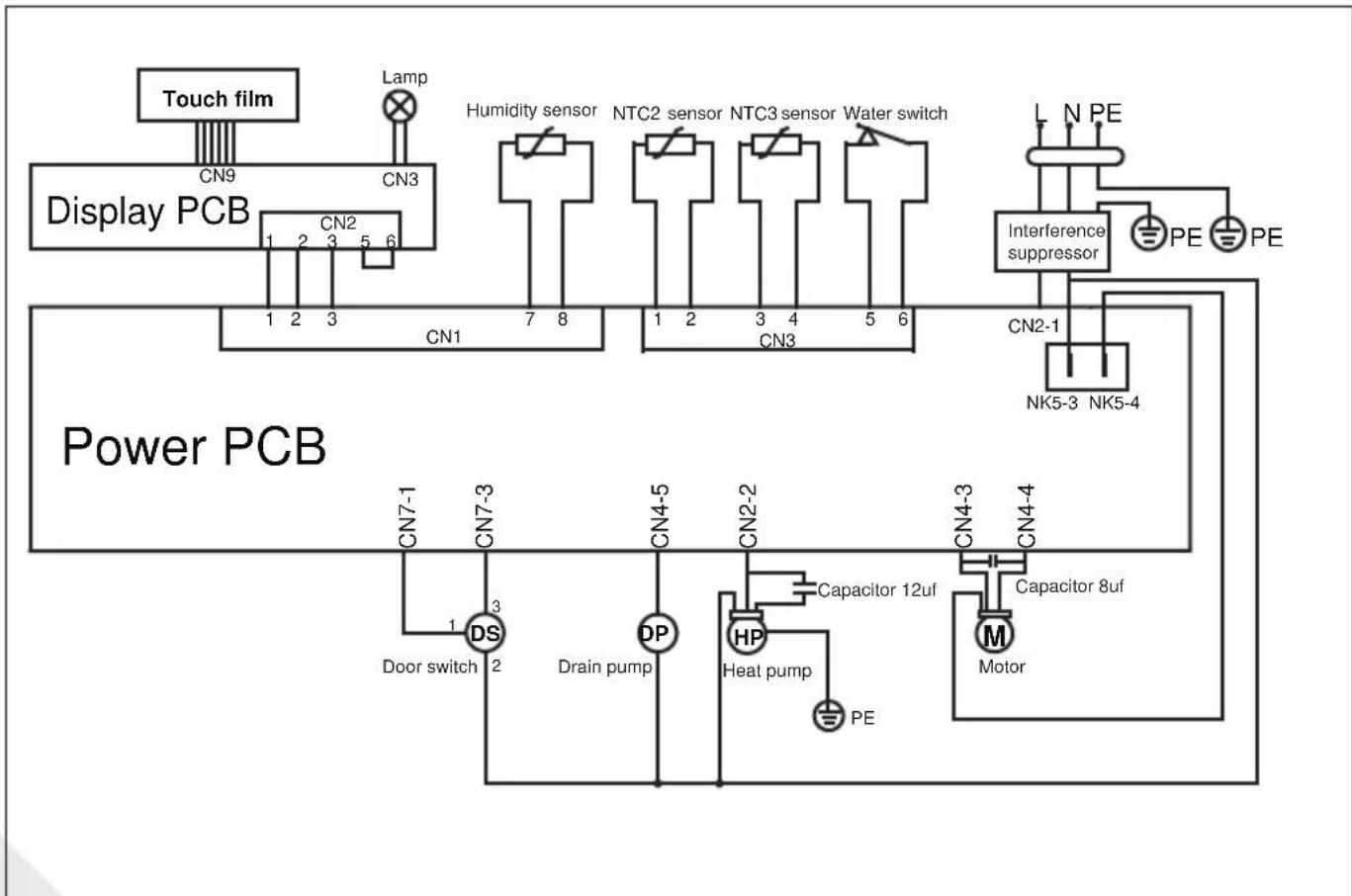

12-Tekniset tiedot....28
13-Asiakaspalvelu 32

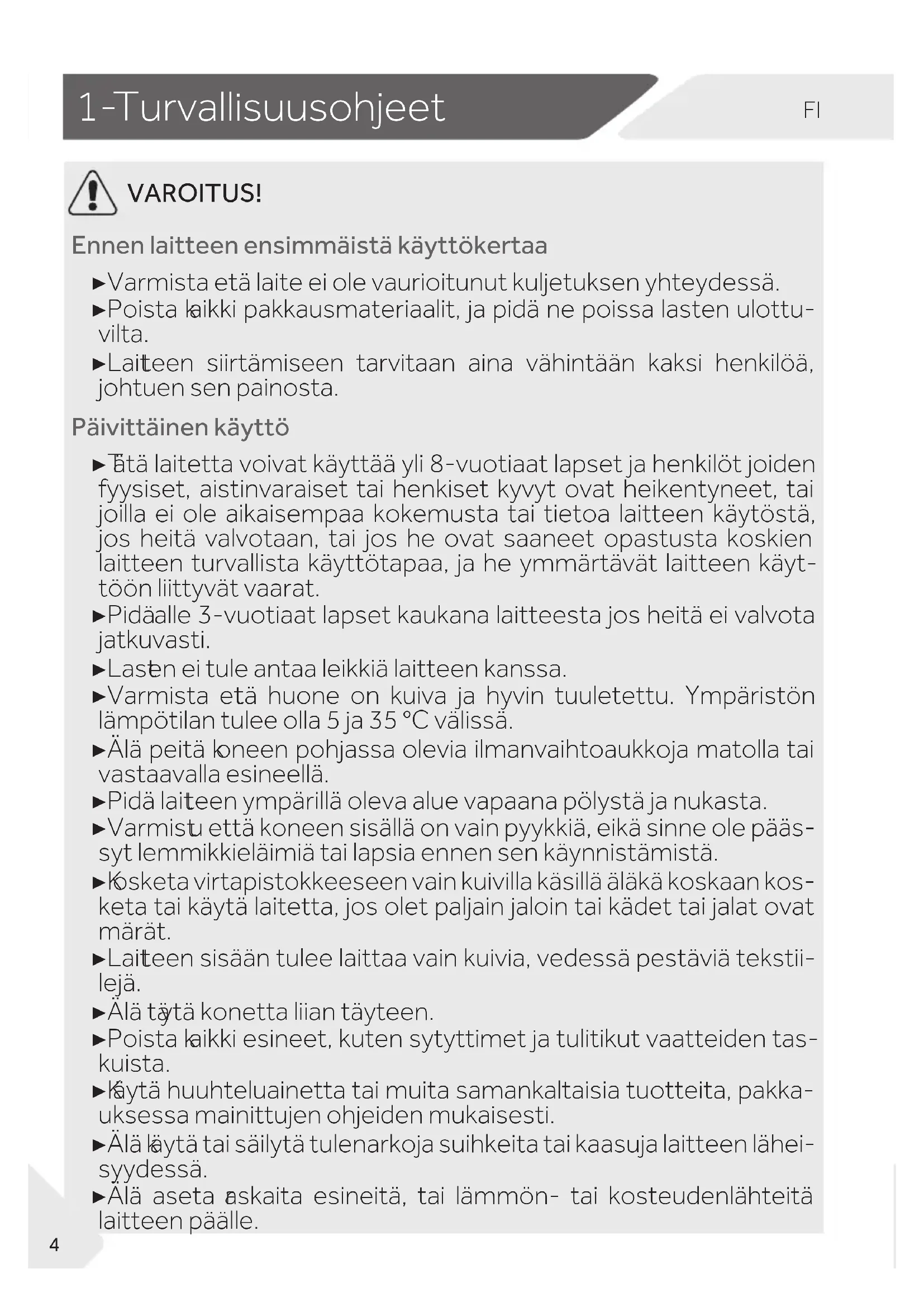

VAROITUS!

Ennen laitteen ensimmäistä käyttökertaa

▶Varmista etä laite ei ole vaurioitunut kuljetuksen yhteydessä.
▶Poista laikki pakkausmateriaalit, ja pidä ne poissa lasten ulottu-vilta.
▶Laiteen siirtämiseen tarvitaan aina vähintään kaksi henkilöä, johtuen sen painosta.

Päivittäinen käyttö

▶ Tätä laitetta voivat käyttää yli 8-vuotiaat lapset ja henkilöt joiden fyysiset, aistinvaraiset tai henkiset kyvyt ovat heikentyneet, tai joilla ei ole aikaisempaa kokemusta tai tietoa laitteen käytöstä, jos heitä valvotaan, tai jos he ovat saaneet opastusta koskien laitteen turvallista käyttötapaa, ja he ymmärtävät laitteen käyttöön liittyvät vaarat.
▶Pidäalle 3-vuotiaat lapset kaukana laitteesta jos heitä ei valvota jatkuvasti.
▶Lasten ei tule antaa leikkiä laitteen kanssa.
▶Varmista etä huone on kuiva ja hyvin tuuletettu. Ympäristön lämpötilan tulee olla 5 ja 35 °C välissä.
- Älä peitä koneen pohjassa olevia ilmanvaihtoaukkoja matolla tai vastaavalla esineellä.
▶Pidä laiteen ympärillä oleva alue vapaana pölystä ja nukasta.
▶Varmistu että koneen sisällä on vain pyykkiä, eikä sinne ole päässyt lemmikkieläimiä tai lapsia ennen sen käynnistämistä.
▶Kosketa virtapistokkeeseen vain kuivilla käsillä äläkä koskaan kosketa tai käytä laitetta, jos olet paljain jaloin tai kädet tai jalat ovat märät.
▶Laitteen sisään tulee laittaa vain kuivia, vedessä pestäviä tekstiilejä.
▶Älä täytä konetta liian täyteen.
▶Poista kaikki esineet, kuten sytyttimet ja tulitikut vaatteiden taskuista.
▶käytä huuhteluainetta tai muita samankaltaisia tuotteita, pakka- uksessa mainittujen ohjeiden mukaisesti.
- Älä käytä tai säilytä tulenarkoja suihkeita tai kaasuja laitteen läheisyydessä.
▶Älä aseta askaita esineitä, tai lämmön- tai kosteudenlähteitä laitteen päälle.

VAROITUS!

• Älä vedä pisbketta irti johdon varassa, irrottaessasi laitetta pistorasiasta.
• Älä kosketa takaseinän tai rumpuun käytön aikana, ne ovat kuumat.

Päivittäinen käyttö

- Älä kuivaa seuraavia vaatekappaleita laitteessa:

▶ Vaatteita jotka ovat likaisia.
▶ Vaatteita jotka ovat joutuneet kosketuksiin syttyvien aineiden, kuten ruokaöljyn, asetonin, alkoholin, bentseenin, bensiinin, ke- rosiinin, tahranpoistoaineiden, tärpätin, vahan, vahanpoistoai- neen tai muiden kemikaalien kanssa. Syttyvien aineiden huurut voivat aiheuttaa tulipalon tai räjähdyksen. Tämänkaltaiset vaat- teet tulee pestä ensin käsin, kuumassa vedessä ylimääräisellä määrällä pesuainetta, ja sen jälkeen kuivata ulkoilmassa, ennen niiden kuivausta laitteessa.
▶ Vaatteita jotka sisältävä toppauksia tai täytteitä (kuten tyynyt ja takit), koska täytteet voivat purkautua ja sytyttää kuivaus-rummun tuleen.
▶ Vaateita jotka sisältävät paljon kumia, vaahtokumia (lateksi-vaahtoa) tai kumin kaltaisia materiaaleja, kuten suihkumyssyt, vedenpitävät tekstiilit, kumitetut esineet sekä vaatekappaleet ja tyynyt, jotka sisältävät vaahtokumia.

▶Älä juo kondenssivettä.
-Älä käytä laitetta ilman nukka- tai kondenssisuodatinta tai jos ne ovat vaurioituneet.
▶Huomaa etä kuivausohjelman viimeinen vaihe suoritetaan ilman lämpöä (viilennysvaihe), jotta vaatteet jäähtyvät lämpötilaan joka ei vahingoita niitä.
- Älä jätä konetta valvomatta pitkäksi aikaa, ohjelman ollessa käynnissä. Jos et aio olla koneen lähettyvillä pitkään aikaan, kuivaus on keskeytettävä sammuttamalla kone ja irrottamalla pistoke verkovirrasta.
- Älä sammuta konetta ennen kuin kuivausjakso on päättynyt, jos vaatteita ei voida poistaa nopeasti ja levittää lämmön vapautta-miseksi.
▶ Sammuta kone jokaisen kuivauskerran päätteeksi, sähkön säästämiseksi ja turvallisuuden varmistamiseksi.

VAROITUS!

Kunnossapito / Puhdistaminen

▶Varmista etet jätä lapsia ilman aikuisen valvontaa, jos he suorittavat puhdistus- tai kunnossapitotoimenpiteitä.
▶Irota laite verkkovirrasta ennen mitään rutiinitoimenpiteitä.

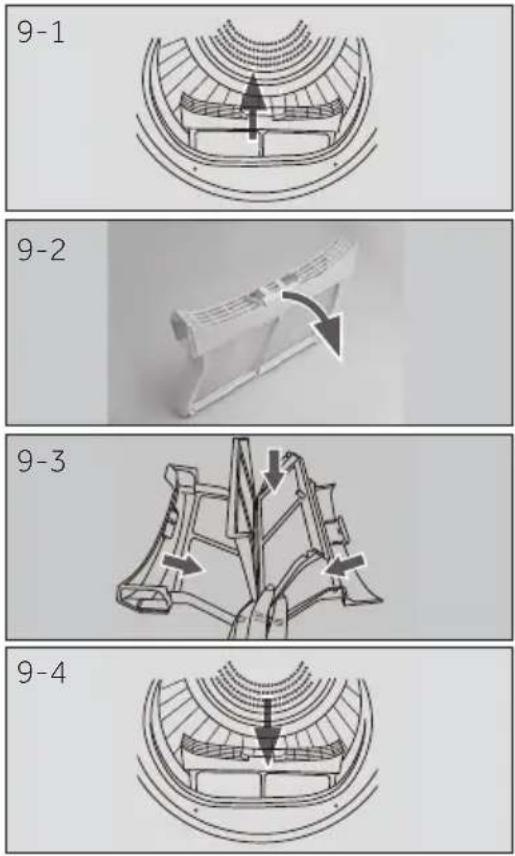

▶Puhdistanukka- ja kondenssisuodatin jokaisen ohjelman jälkeen (katso KUNNOSSAPITO JA PUHDISTÄMINEN).
▶Älä käytä vesisuihkua tai höyryä koneen puhdistamiseen.
▶Älä käytä teollisuuden kemikaaleja laitteen puhdistamiseen.
▶Jos virtajohb on vaurioitunut, se tulee vaihtaa valmistajan, huol- toliikkeen tai muun ammattitaitoisen henkilön toimesta vaaran välttämiseksi.
- Älä yritä korjata laitetta itse. Jos laite tarvitsee huoltoa, ota yhteyttä asiakaspalveluun.

Asennus

▶Varmista etä pesukoneen sijoituspaikka on luukun kohdalla es- teetön. Älä asenna kuivausrumpua lukittavan oven, liukuoven, tai oven jonka saranat ovat vastakkaisella puolella kuivausrummun luukun saranoiden kanssa taakse, koska se voi rajoittaa kuivaus- rummun luukun täydellistä avaamista.
▶Asenna laite hyvin tuuletettuun, kuivaan tilaan.
- Älä koskaan asenna konetta ulkotiloihin tai kosteisiin ympäristöihin, tai ympäristöihin jotka ovat alttiita vuodoille kuten pesualtaan alle, tai sen läheisyyteen. Vuodon sattuessa, irrota laite verkkovirrasta ja anna sen kuivua itsekseen.
▶Asenna ja läytä konetta vain tiloissa, joissa lämpötila on yli 5 °C.
▶Alä asenna lonetta maton päälle, tai lähelle seiniä tai huonekaluja.
- Älä asenna laietta paikkaan, joka on alttiina jäätymiselle, suoralle auringonvalolle tai lähelle lämmönlähteitä (esim. sähköliedet, lämmittimet).
▶Varmista etä tyyppikilvessä ilmoitetut arvot vastaavat paikallisen verkon jännitettä. Jos näin ei ole, ota yhteyttä valtuutettuun huoltoon.
▶Älä käytä jakorasioita tai jatkojohtoja.
▶Ole vapvainen ettet vaurioita verkkojohtoa tai sen pistoketta asentaessasi konetta. Jos näin käy, johto tulee vaihtaa valtuute-tun sähköasentajan toimesta.

▶käytä erillistä maadoitettua pistorasiaa laitteen virransyöttöön, johon päästään helposti käsiksi. Kone tulee liittää vain maadoitettuun pistorasiaan.
▶Vain Iso-Britanniassa: Kõneen verkkojohto on varustettu 3-piik-kisellä (maadoitetulla) pistokkeella joka sopii 3-piikkiseen (maa-doitettuun) vakiopistorasiaan. Älä koskaan katkaise tai irrota kol-matta (maadoitus) piikkiä. Asennuksen jälkeen, pistokkeen tulee sijaita helppopääsyisessä paikassa.

2-Tarkoituksenmukainen käyttö

Tarkoituksenmukainen käyttö

Laite on tarkoitettu vesiliuoksessa pestyn ja valmistajan pesumerkinnöissä rumpukuivaa-miseen soveltuvan pyykin kuivaamiseen

Kone on suunniteltu ainoastaan kotitalouskäyttöä varten, sisätiloihin. Sitä ei ole tarkoitettu kaupallisiin tai teollisiin käyttötarkoituksiin. Muutokset tai muunnokset laitteeseen eivät ole sallittuja. Nämä voivat aiheuttaa vaaratilanteita, ja johtavat kaikkien takuu- ja korvaus-vaatimusten raukeamiseen.

Standardit ja direktiivit

Tämä tuote täyttää kaikkien sovellettavien EU-direktiivien vaatimukset vastaavilla yhden-mukaistetuilla standardeilla, jotka edellyttävät CE-merkintää.

uomaut us

Laite sisältää luorisoitua kasvihuonekaasua HFc-134a (GWP:1430). Tämä kaasu on hermeettisesti suljettu.

Ympäristöystävällinen käyttö

▶ Huolellinen tyhjennys: Linkoa pyykit maksiminopeudella.
▶ Maksimikuorma: Käytä suurinta sallittua täyttömäärää ohjelmataulukon mukaan, mutta älä ylitäytä kuivainta. Suurimman täyttömäärän käyttämiseksi, tulee „KAAPPI-KUIVA“, kuivattava pyykki ensin kuivata „SILITYSKUIVA“ ohjelmalla. Poista ohjelman päätyttyä silitettävä pyykki ja kuivaa jäljellä oleva pyykki loppuun asti.
▶ Levitä pyykkejä: Ravista pyykki ennen asettamista kuivaajaan.
▶ Vältä liiallista kuivaamista: Liiallista kuivaamista tulee välttää. Valitse oikea ohjelma ja sopiva kuivaustaso.
▶ Huuhteluainetta ei tarvita: Älä käytä huuhteluainetta pestessäsi pyykkiä, koska pyykistä tulee nukkaista ja pehmeää kuivauksen jälkeen.

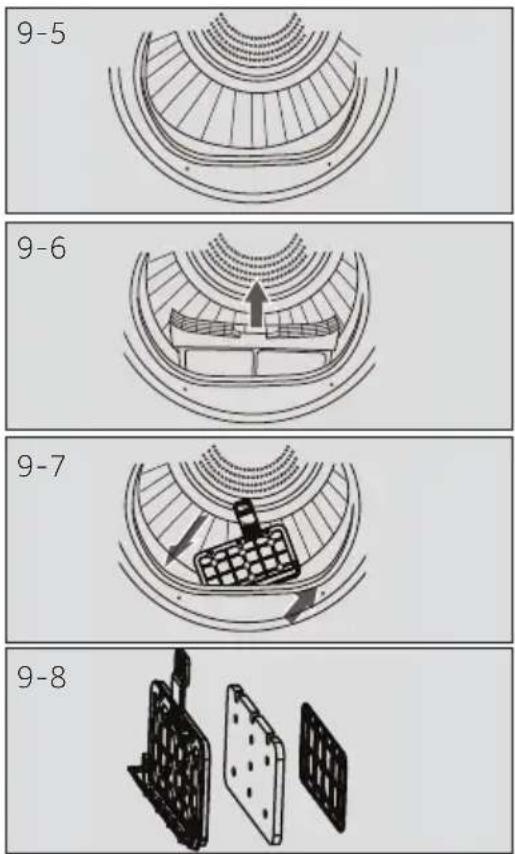

▶ Nukkasuodattimien puhdistus: Puhdista nukkasuodatin jokaisen kuivausjakson jälkeen.
▶ Tuuletus: Varmista, että laite on riittävästi tuuletettu (katso ASENNUS).
Kondenssiveden uudelleenkäyttö: Kerättyä kondenssivettä voidaan käyttää höyrysilitysraudassa. Ennen tätä se tulee suodattaa hienon siivilän tai kahvisuodattimen läpi. Suodatin poistaa pienimmät hiukkaset.

Huomautus:

Seuraavissa luvuissa olevat kuvat voivat poiketa ostamastasi mallista, teknisten muutosten ja eri malliversioiden vuoksi.

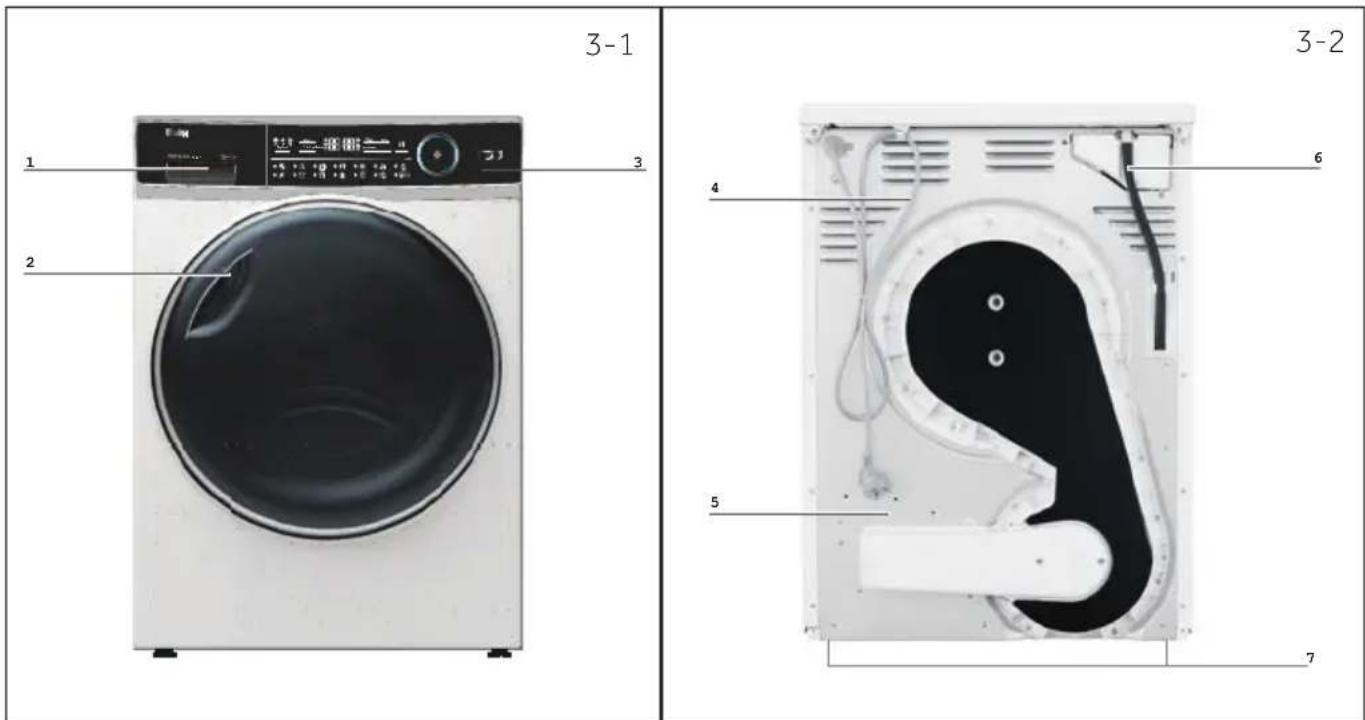

3.1 Kuva laitteesta

Etuosa (Kuva 3-1): Takaosa (Kuva 3-2):

3-1 3 1 2 3-2 4 6 5 7

1 Vesisäiliö
2 Rumpukuivaajan luukku
3 Ohjauspaneeli

4 Virtajohto
5 Takalevy
6 Tyhjennysaukko
7 Säädettävätjalat

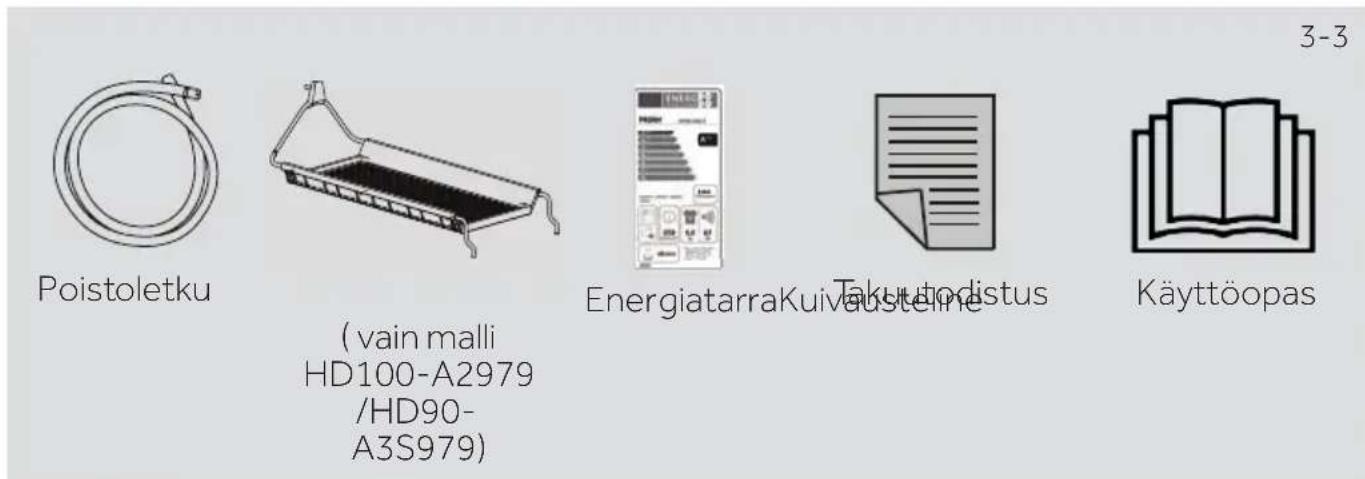

3.2 Varusteet

Tarkista lisävarusteet ja tuotteen mukana toimitetut oppaat, tämän luettelon mukaisesti (kuva 3-3):

Poistoletku (vain malli HD100-A2979 /HD90- A3S979) Energiatarra Kuiväustelne Takuutodistus Käyttöopas 3-3

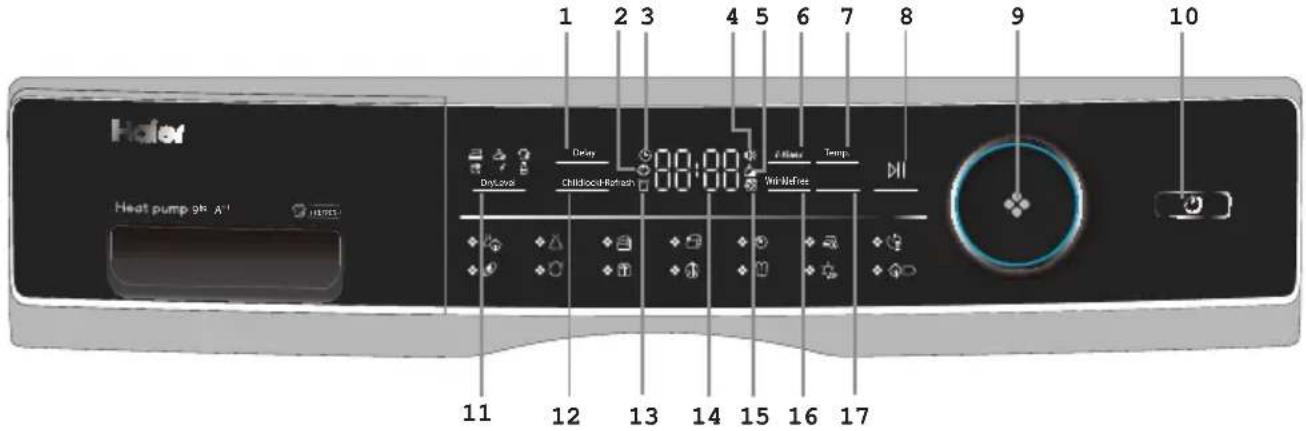

4-1

1 Viivepainike
2 Lapsilukon merkkivalo
3 Viiveilmaisin
4 Äänimerkin merkkivalo
5 Puhdista suodatin merkkivalo
6 Aikapainike

7 Lämp. painike
8 Käynnistä/pysäytä-painike
9 Ohjelmanvalitsin
10 Virtapainike
11 Kuivaustason painike
12 Lapsilukkopainike

13 Tyhjennä säiliö painike
14 Näyttö
15 Luukku auki merkki- valo
16 Rypistymätön painike
17 i-Refresh

4-2

Delay

4.1 Viivepainike

Viivetoiminto viivästetylle käynnistykselle, paina painiketta ajan asettamiseksi (1 tunnin välein, enintään 12 tuntia), jolloin ohjelman tulee päättyä ja paina tämän jälkeen (kuva 4-2) viivetoiminnon käynnistämiseksi.

Huomautus

Tämä toiminto tulee asettaa, kun kaikki lisätoiminnot ovat päättyneet, muutoin toiminto poistetaan käytöstä automaattisesti, kun nuppia kierretään tai painiketta painetaan.

4-3

Childlock

4.2 Lapsilukon merkkivalo

Aktivoi lapsilukkotoiminto, kun jakso on käynnistetty painamalla lapsilukkopainiketta (kuva 4-3)3 sekuntia, kunnes merkkivalokuvake syttyy. Poista käytöstä painamalla painiketta uudelleen 3 sekuntia.

Huomautus

Kun jakso päättyy tai virransyöttö katkeaa, toimintoperutaan automaattisesti.

4-4

4.3 Viiveilmaisin

Kun viivepainike (kuva 4-4) valitaan, se syttyy.

4-5

i-Refresh + Temp.

4.4 Äänimerkin merkkivalo

Voit valita äänimerkin halutessasi. Äänimerkkitoiminnon aktivoimiseksi, kun kuivaaja on käynnistetty,, paina i-Refresh ja Lämp. (kuva 4-5) n. 3 sekuntia, kunnes äänimerkki kuuluu. Poista käytöstä painamalla uudell-een 3 sekuntia, kunnes äänimerkki kuuluu.

4.5 Puhdista suodatin merkkivalo

Suodattimet on puhdistettava säännöllisesti. Katso luku Nukkasuodattimen puhdistus tai Kondenssisuodattimen puhdistus käyttöohjeessa.

4-6

uomaut us

Merkkivalo vilkkuu muistutuksena suodattimien puhdistamisesta.

4.6 Aikapainike

Kun ajastin- tai viiveohjelma valitaan, i-time valo syttyy. Paina tätä painiketta tai vähennä aikaa.

i-time

4-7

4.7 Lämp. painike

Paina painiketta (Kuva 4-8) joidenkin ohjelmien pesulämpötilan asettamiseksi. Näyttö on kuin alla on esitetty:

Temp.

4-8

Korkea lämpötila. -2 Keskilämpötila. Albainen lämpötila. Villeäulma.

4.8 Käynnistys/tauko-painike

Paina Käynnistys/tauko (kuva 4-9) kuivausjakson käynnistämiseksi. Paina painiketta uudelleen kuivausjakson keskeyttämiseksi – merkkivalo vilkkuu. Jatka painamalla painiketta uudelleen.

DII —

4-9

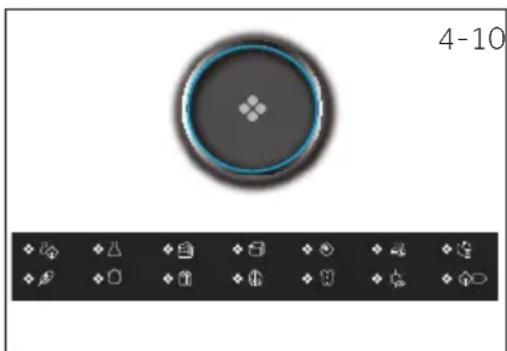

4.9 Ohjelmanuppi

Valitse yksi 14 ohjelmasta nupilla (kuva 4-10). Kyseisen ohjelman merkkivalo syttyy. Katso lisätietoja käyttöohjeen Ohjelmatilat luvusta.

Paina virtapainiketta (kuva 4-11) rumpukuivaajan kyt-kemiseksi päälle/pois.

Paina painiketta (kuva 4-12) pyykin lopullisen kosteus-pitoisuuden asettamiseksi jakson päättyessä.

Aktivoi lapsilukkotoiminto, kun jakso on käynnistetty painamalla painiketta (kuva 4-13) 3 sekuntia, kunnes merkkivalokuvake syttyy. Poista käytöstä painamalla painiketta uudelleen 3 sekuntia.

4.13 Tyhjennä säiliö merkkivalo

Vesisäiliö on tyhjennettävä.

Tärkeää: Tyhjennä vesisäiliö jokaisen kuivausjakson päätteeksi. Katso luku Vesisäiliön tyhjennys käyttöohjeessa.

4.14 Näyttö

Näyttää jäljellä olevan ajan, viiveajan ja muita liittyviä tietoja.

uomaut us

Jäljellä oleva aika on oletusarvo, joka lasketaan uudelleen riippuenlisäohjelma-asetuk-sista ja pyykin kosteuspitoisuudesta.

4-16

4-17 WrinkleFree

4.15 Luukku auki merkkivalo

Jos luukku on auki, tämä merkkivalo (kuva. 4-16) syttyy.

4.16 Rypistymätön painike

Kun ohjelma tällä toiminnolla valitaan, kuvake syttyy, rypistymisenesto on päällä oletuksena, kun tätä painiketta painetaan (kuva 4-17) näytöllä näkyy OFF, rypistymisenesto suljettu ja kun sitä painetaan uudelleen, näytöllä näkyy ON, rypistymisenesto auki.

uomaut us

Oletusaika on 1 tunti.

4-18 i-Refresh

4.17 i-Refresh

Ajastinohjelma, oletusaika on 30 minuuttia. Pisin aika on 50 minuuttia.

Ohjelma	Kuivaus taso	Pyykki	Enimmäistäyttömäärä kg
			8910
	Erittäin kuiva	Raskaat tekstiilit, vaativat lisäkui- vauksen	567
	Erittäin kuiva	Raskaat keinokuidut	44,55
	Erittäin kuiva	Pyyhkeet	567
	/	Untuvavaatteet	111,5
	/	Puuvillatekstiilit	334
	Erittäin kuiva	Kašmir-vaatteet	344,5
	/	Raskaat tekstiilit, vaativat lisäkui- vauksen	---
	Erittäin kuiva	Alusvaatteet 223
	Erittäin kuiva	Raskaat puuvillavaatteet 223
	Erittäin kuiva	Paidat	44,55
	Erittäin kuiva	Urheiluvaatteet	44,55
	Erittäin kuiva	Vauvanvaatteet 445
	/Lak	anat 445
	Erittäin kuiva	Puuvilla, takit 89	10

EN 61121 testiohjelman asetus. Suosittelemme, että tyhjennät kondenssiveden ulkoisesti tyhjennysputken kautta, kun täysi kone kuivataan "Puuvilla" ohjelmalla. Näin vesisäiliötä ei tarvitse tyhjentää ohjelman aikana.

Lämpöpumpputekniikka

Kondenssikuivaaja lämmönvaihtajalla on erinomainen koskien tehokasta energiankulutusta. Nämä ohjearvot on määritetty vakio-olosuhteissa. Arvot voivat erota annetuista johtuen yli- tai alijännitteestä, tekstiilityypistä kuivattavan pyykin koostumuksesta, pyykin jäännöskosteudesta ja pyykkimäärästä.

Ohjelma Puuvilla / pellava	Linkousno-peus kierr./min	Jäännös-kosteus %	Aika h:min	Energian kulutus kWh
Erittäin kuiva	1000 n. 60	4:40 2,34
Kaappikuiva [KHGW]	1000 n. 60	4.29 1,98
Silitytskuiva [OASZ]	1000 n. 60	3.18 1,62

Ympäristöystävällinen käyttö

▶Linkoa pyykki mahdollisimman kuivaksi ennen sijoittamista rumpukuivaajaan.
▶Vältä rumpukuivaajan ylitäyttöä.
▶Ravista pyykki irtonaiseksi ennen sijoittamista rumpukuivaajaan.
▶Valitse sopiva kuivausohjelma. Varmista, että pyykkiä ei kuivata turhan kauan.
▶Käytä rumpukuivaajaa puhtailla suodattimilla.

7.1 Tärkätty pyykki

Tärkätty pyykki jättää tärkkelyskalvon rumpuun eikä se sovellu kuivaajalle.

7.2 Huuhteluaine

Älä käytä huuhteluainetta pestessäsi pyykkiä, koska pyykistä tulee nukkaista ja pehmeää kuivauksen jälkeen.

7.3 Soft care vaatteet

"Soft care vaatteiden" käyttö voi johtaa nukkasuodattimien pinnoitukseen. Tämä voi johtaa suodattimien tukkeutumiseen. Näissä tapauksissa suosittelemme, että soft care -vaat-teita ei käytetä tai toinen merkki valitaan. Noudata kaikissa tapauksissa valmistajan ohjeita.

7.4 Pienet täyttömäärät

Jos täyttömäärä on alle 1,0 kg, tulee "Ajastin"-ohjelma valita, koska automaattinen kuivaustason havaitseminen voi olla virheellinen.

7.5 Luukku auki

Luukku tulee jättää raolleen, kun laitetta ei käytetä niin, että luukun tiiviste pysyy hyvässä kunnossa.

7.6 Rummun sisävalo

Kun laite on päällä, syttyy rummun sisävalo, kun luukku avataan.

7.7 Huoltoläppä

Varmista, että huoltoläppä on aina suljettu käytön aikana.

7.8 Rypistymisenesto

Jos pyykkiä ei poisteta ohjelman päätymisen jälkeen, liikkuu rumpu ajoittain rypistymisen estämiseksi. Rypistymisenestojakso on n. 60 minuuttia.

7.9 Silitettävä pyykki

...tulee kuivata tasolle SILITYSKUIVA ^2 . Tämä mahdollistaa silittämisen käsin tai koneella.

7.10 Jäljellä oleva aika

Ohjelman kestoon vaikuttaa seuraavat tekijät: kangastyyppi, täyttömäärä, imukyky, haluttu kuivaustaso, sekä pesukoneen linkousnopeus. Elektroniikka rekisteröi nämä tekijät ohjelman aikana ja jäljellä oleva aika säädetään tämän mukaan.

7.11 AUTOMAATTINEN täyttömäärän tunnistusjärjestelmä

Kun ohjelma käynnistyy, näkyy näytöllä muutaman minuutin kuluttua Auto. Tämä tarkoittaa, että automaattinen täyttömäärän tunnistus on käytössä. Anturit tunnistavat ja arvioivat valitun ohjelman päättymisajan. Riippuen valitusta ohjelmasta, täyttömäärästä, kosteudesta ja ympäristölämpötilasta, AUTOMAATTINEN täyttömäärän tunnistusvaihe voi kestää muutaman minuutin pienille täyttömäärille tai jopa yhden tunnin maksimitäyttömäärälle tai suurille pyykeille, ennen kuin arvioitu jäljellä oleva aika ohjelman päättymiseen näytetään

7- Ehdotuksia ja vinkkejä

7.12 Erittäin suuret pyykit

... pyrkivät kiertymään. Jos haluttua kuivaustasoa ei saavuteta, erottele pyykki ja kuivaa uudelleen aikaohjelmalla (AJASTIN).

7.13 Erityisen herkät vaatteet

Tekstiilit, jotka voivat helposti kutistua tai menettää muotonsa, kuten esim. silkki, alusvaat-teita jne. ei tule kuivata koneessa. Laita herkät vaatteet pesupussiin ja vältä ylikuivaamasta niitä.

7.14 Paidat ja kudotut

tulee kuivata tasolle SILITYSKUIVA -Rutistumisen välttämiseksi. Venytä tai vedä vaat- teet muotoon tämän jälkeen.

7.15 Nukka

Nukkamäärä suodattimissa ei johdu kuivaajan pyöritysliikkeistä; vaan irtoaa kuiduista käyttämisen ja pesun aikana. Kuivaamisessa pyykkinarulla tuuli kuljettaa pois nukan. Rumpukuivaajan käytön aikana nukka kerääntyy suodattimiin.

7.16 Äänimerkki

Äänimerkki kuuluu:

▶kun vesisäiliö on täynnä
▶vian tapahtuessa

Äänimerkki voidaan myös valita seuraavissa tapauksissa:

▶ohjelman päät tyessä
▶kun painiketta painetaan
▶kun ohjelmavalitsinta kierretään

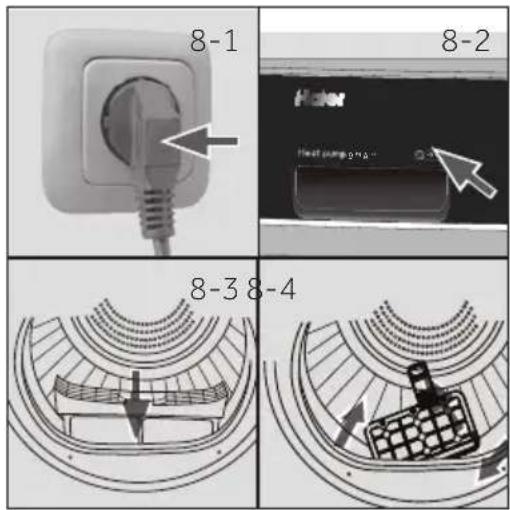

8.1 Laitteen valmistelut

1. K ytke laite verkkovirtaan (220 - 240V \~ / 50Hz) (kuva 8-1) Katso myös luku ASENNUS.

2. Varmista, et tä:

▶vesisäiliö on tyhjennetty ja asennettu oikein. (Kuva 8-2)
▶nukk asuodatin on puhdas ja oikein asennettu. (Kuva 8-3)
▶kondenssisuodatin on puhdas ja oikein asen- nettu (kuva 8-4).

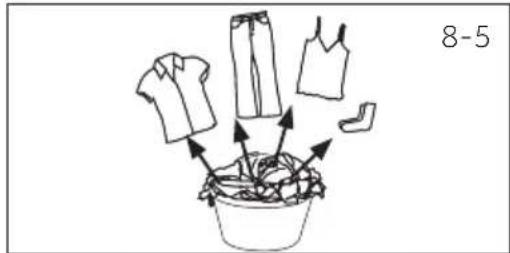

8.2 Pyykin valmistelu

▶Lajittele vaatteet tyypin mukaan (puuvilla, teko-kuidut, villa jne.). Kuivaa vain pyykkiä, joka on lingottu.
▶Tyhjennä kaikki terävät tai syttyvät esineet taskuista, kuten avaimet, sytyttimet ja tulitikut. Pois-ta kovat koriste-esineet, kuten rintakorut.
▶S ulje vetoketjut ja koukut, varmista, että napit on ommeltu kiinni kunnolla ja aseta pienet vaatteet, kuten sukat, rintaliivit jne. pesupussiin.
▶Levitä suur et tekstiilit kuten lakanat, päiväpeit-teetjne. auki.
▶Noudata pesumerkinnöissä olevia ohjeita ja k uivaa ainoastaan koneellisen kuivauksen kestävät vaatteet.

8-5

▶Erottele valkoiset vaatteet värillisistä.
▶Levitä suuret tekstiilit kuten lakanat, päiväpeitteet jne. auki.
▶Vuodevaatteet ja tyynynpäälliset tulee sulkea niin, että pienet vaatteet eivät pääse niiden sisään.
▶Sulje vetoketjut ja koukut, ja sido vyöt ilman metalliosia, esiliinan nauhat jne. yhteen.
▶Sijoita pienet vaatteet, kuten sukat, vyöt, rintaliivit jne. pesupussiin.

▶Varmista, että napit on ommeltu tiukkaan.

▶Ompele kiinni tai irrota metalliosat vaatteista, kuten metallinapit, rintaliivien kaaret ennen asettamista laitteeseen. Muutoin nämä voivat irrotaja aiheuttaa melua tai vau- rioittaa rumpua.

- Älä kuivaa rypistymättömiä vuodevaatteita liikaa. Ne voivat rypistyä. Kuivaa lopuksi ilmassa.

▶Trikoot (esim. T-paidat, alusvaatteet) voivat joskus kutistua kuivaamisen aikana. Käytä vain kuivaustasoa SILITYSKUIVA ja vedä ne muotoon jälkeenpäin.

▶Esikuivatuille, monikerroksisille vaatteille tai loppukuivaukseen tulee valita aikaohjelma (AJASTIN).

Täyttömääräviitteet

Lakanat (yhden hengen) Puuvilla N. 800 g
Sekalaiset vaatteet / N. 800 g
Takit Puuvilla N. 800 g
Farkut / N. 800 g
Haalarit Puuvilla N. 950 g
Pyjamat / N. 200 g
Paidat / N. 300 g
Sukat Sekakuidut	N. 50 g
T-paidat	Puuvilla N. 300 g
Alusvaatteet	Sekakuidut	N. 70 g

8.3 Koneen täyttäminen

▶E rottele ja aseta esilajiteltu pyykki.
▶Var o ylitäyttöä.
▶S ulje luukku huolellisesti. Varmista että pyykit eivät jää puristuksiin luukun väliin.

8.4 Pyykin poistaminen ja lisääminen

Ohjelma voidaan keskeyttää milloin tahansa pyykin lisäämiseksi tai poistamiseksi:

▶Avaa luukk u. Jakso keskeytyy.
Poista tai lisää pyykkiä varovasti! Rummun sisäosa tai itse pyykki voi olla kuuma. Palovammanvaara.
▶Jatk a ohjelmaa painamalla "Käynnistys/tauko" painiketta, kun luukku on suljettu.

OMIO!

Ei-kankaiset, sekä pienet, irralliset tai teräväreunaiset esineet voivat aiheuttaa toiminta-häiriöitä ja vaurioittaa vaatteita sekä konetta.

VAROITUS!

Älä sammuta konetta ennen kuin kuivausjakso on päättynyt, jos vaatteita ei voida pois-taa nopeasti ja levittää lämmön vapauttamiseksi.

8-7

8.5 Kuivaajan täyttö

1. Sijoita pyykki tasaisesti rumpuun. Älä ylitäytä kui-vaajaa.
2. Kytke rumpukuivaaja päälle painamalla virtapainiketta (kuva 8-7).

iomaut us

Huuhteluaineita tai vastaavia tuotteita tulee käyttää valmistajan ohjeiden mukaan.

8.6 Aseta ohjelma ja käynnistä

1. Kierrä ohjelmanuppia (Kuva 8-8) halutun ohjelman valitsemiseksi.
2. Aseta t oiminnot, kuten lämpötila, kuivaustaso, viive. Paina sitten Käynnistys/tauko painiketta (kuva 8-9) kuivausjakson käynnistämiseksi.

8.7 Kuivausjakson päättyessä

Rumpukuivaaja pysähtyy automaattisesti, kun kuivausjakso päättyy. Näytöllä näkyy END. Avaa rumpukuivaajan luukku ja poista pyykki. Jos pyykkiä ei poisteta heti, käynnistyy rypistymisenesto-ohjelma automaattisesti.

1. K ytke rumpukuivaaja pois päältä painamalla virta-painiketta (kuva 8-10).
2. Irr ota rumpukuivaaja virtapistokkeesta (kuva 8-11).
3. Tyhjennä vesisäiliö jok aisen kuivausjakson päätteeksi (kuva 8-12).
4. Puhdista nukk asuodatin jokaisen kuivausjakson päätteeksi (kuva 8-13).
5. Puhdista k ondenssisuodatin jokaisen kuivausjakson päätteeksi (kuva 8-14).

iomaut us

▶Varmista kuivauksen aikana, että telineeseen asetetut vaatteet eivät tartu rimoihin rummun pyöriessä.
▶Markien vaatteiden maksimipaino: 1,5 kg

8-8

8-9 DII —

8-10

8-Päivittäinen käyttö

FI

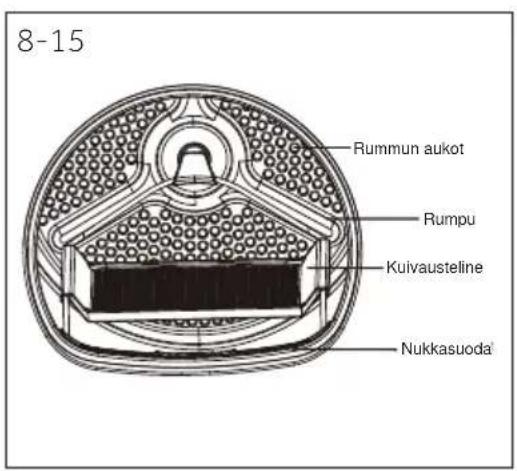

8-15 Rummun aukot Rumpu Kuivausteline Nukkasuoda

8.8 Kuivaustelineen käyttö

Kuivausteline on tarkoitettu käyttöön kuivaa-maan tuotteita, joita ei ole tarkoitettu rumpu-kuivaamiseen, kuten tennarit, paidat tai herkät alusvaatteet.

1. Avaa k uivaajan luukku.
2. T arkista, että rumpu on tyhjä.
3. Aseta k uivausteline rumpuun.
4. Varmista, et tä salvat on asetettu nukkasuodattimen reikään ja lukittu reikään rummun takaosas- sa.

omaut us

- Älä käytä tätä kuivaustelinettä, jos kuivaajassa on muita vaatteita.

Hoitotaulukko

Pesu
	Pestävä jopa 95 °C		Pestävä jopa 60 °C		Pestävä jopa 60 °Chellävarainen käsit- tely
	tavanomainen käsit- tely		tavanomainen käsittely
	Pestävä jopa 40°C		Pestävä jopa 40°C hellävarainen käsit- tely		Pestävä jopa 40°C erittäin hellävarainen käsittely
	tavanomainen käsit- tely
	Pestävä jopa 30°C		Pestävä jopa 30°C hellävarainen käsit- tely		Pestävä jopa 30°C erittäin hellävarainen käsittely
	tavanomainen käsit- tely
	Käsinpesu maks. 40°C Äl
Valkaisu
	Kaikenlainen valkaisu sallittu		Vain happipitoinen / ei-klooripitoinen valkaisu		Älä valkaise
Kuivaus
	Rumpukuivaus mah- dollinen normaalissa lämpö- tilassa		Rumpukuivaus mah- dollinen matalassa lämpöti- lassa		Älä käytä rumpukui- vausta
	Pyykkinaru Tasainen kuiv
Silitys
	ISilitys enintään 200 °C lämpötilassa		ISilitys keskimäärin 150 °C lämpötilassa		ISilitys matalassa, enintään 110 °C lämpötilassa ilman höy- ryä (höyrysilitys voi aiheuttaa peruutta- mattomia vahinkoja vaatteille)
	Älä silitä

9- Kunnossapito ja puhdistaminen

9.1 Nukkasuodattimen puhdistus

Puhdista nukkasuodatin jokaisen kuivausjakson jälkeen.

1. Poista nukk asuodatin rummusta (kuva 9-1).
2. Avaa nukk asuodatin (kuva 9-2).
3. Puhdista nukk asuodatin nukasta (kuva 9-3).
4. Asenna puhdist ettu nukkasuodatin rumpukuivaa- jaan (kuva 9-4).

9.2 Kondenssisuodattimen puhdistus

Puhdista nukkasuodatin jokaisen kuivausjakson jälkeen.

1. Avaa luukk u.
2. Poista nukk asuodatin sen kotelosta (kuva 9-5).

3. Vedä k ondenssisuodatin ulos ilmakanavasta (kuva 9-6).

4. Irr ota sienija puhdista suodatinseula jäämistä (kuva 9-7).

5. Asenna sieni k ondenssisuodattimeen (kuva 9-8).

iomaut us

Jos nukka- / kondenssisuodatin on erittäin likainen, voidaan se pestä juoksevan veden alla. Anna sen kuivua ennen käyttöä.

9.3 Tyhjennä vesisäiliö

Höyry tiivistyy käytön aikana ja se kerätään vesisäiliöön. Tyhjennä vesisäiliö jokaisen kuivausjakson päätteeksi.

1. Poista vesisäiliö sen k otelosta (kuva 9-9).
2. T yhjennä vesisäiliö (kuva 9-10).
3. Asenna vesisäiliö rumpuk uivaajaan (kuva 9-11).

Älä käytä vettä juomiseen tai ruoanlaittoon.

9.4 Rumpukuivaaja

Pyyhi rumpukuivaajan ulkopinta ja ohjauspaneeli kostealla pyyhkeellä. Älä käytä orgaanisia liuottimia tai syövyttäviä aineita laitteen vaurioitumisen välttämiseksi.

9.5 Rumpu

Kun laitetta on käytetty jonkin aikaa, voi vaatteiden hoitotuotteet tai vedessä oleva kalkki muodostaa lähes näkymättömän kalvon rummun sisäpintaan. Poista se käyttämällä kosteaa pyyhettä ja pesuainetta. Älä käytä orgaanisia liuottimia tai syövyttäviä aineita laitteen vaurioitumisen välttämiseksi.

9.5 Haihdutin

Jos haihdutin kondenssisuodattimen takana on likainen, voidaan se puhdistaa pölynimurilla. Varmista, että haihdutin ei vaurioidu puhdistuksen aikana.

Monet ongelmat voidaan ratkaista itse ilman erityistä asiantuntemusta. Ongelmien ilmetessä tarkista kaikki esitetyt ratkaisut ja noudata alla olevia ohjeita ennen kuin otat yhteyttä huoltopalveluun. Ota yhteyttä ASIAKASPALVELUUN.

VAROITUS!

▶Ennen huoltoa, kytke laite pois päältä ja irrota verkkopistoke pistorasiasta.

Sähkölaite tulee huoltaa ainoastaan valtuutetun sähköasentajan toimesta, koska virheellisestä korjauksesta voi aiheutua huomattavia vahinkoja.
- Jos virtajohto on vaurioitunut se tulee vaihtaa valmistajan, huoltoliikkeen tai muun ammattitaitoisen henkilön toimesta, vaaran välttämiseksi.

Vianetsintä virhekoodien kanssa

Koo-di	Syy Ratkaisu
F2	Tyhjennyspumpun vika. Ota yhteys asiakaspalveluun.
F32	Kondensaattorin lämpöanturi piiri auki tai oikosulussa.	Ota yhteys asiakaspalveluun.
F33
F4	Pyykin lämpötila rummussa ei muutu. Ota yhteys asiakaspalveluun.
F5	Yhteysvirhe PCB:n ja näytön välillä. Ota yhteys asiakaspalveluun.
L0	Lämpötila liian alhainen.	Käytä kuivaajaa, kun ilman lämpötila on yli 5 °C.

Jos virhekoodi tulee esiin toimenpiteiden jälkeenkin, sammuta laite, irrota se virransyötöstä ja ota yhteyttä asiakaspalveluun.

Vianetsintä ilman virhekoodeja

Ongelma M	ahdollinen syy Mahdollinen ratkaisu
Rumpukuivaaja ei toimi.	Heikk o liitäntä verkkovirtaan.Sähk ökatkos.K uivausohjelmaa ei ole asetettu.Lait etta ei ole kytketty päälle.Vesisäiliö on tä ynnä.Luukk ua ei ole suljettu kunnolla.	Tarkasta liitäntä verkkovirtaan.Tarkista virransyöttö.Aseta k uivausohjelma.Kytke laite päälle.Tyhjennä vesisäiliö.Sulje luukku huolellisesti.
Rumpukuivaaja ei toimi ja näytöllä näkyy End.	Pyykki on saavut tanut ohjelman määrittämän kuivaustason?Rummussa ei ole pyykkiä?	Tarkasta, onko ohjelma-ase-tukset sopivat.Tarkasta, onko rummussa pyykkiä.
Kuivausaika on liian pitkä ja tulokset eivät ole tyydyttävät	Ohjelma-aset ukset väärät.S uodatin tukossa.Haihdutin t ukossa.Rumpuk uivaaja ylitäytetty.Pyykki on liian märk ä.Ilmak anava tukossa.	Varmista, et tä oikea ohjelma on valittu.Puhdista suodatinverkk o.Puhdista haihdutin.Vähennä pyykin määr ää.Link oa pyykit ennen kuivausta.T arkasta tuuletuskanava ja puh-dista se.
Jäljellä oleva aika näytöllä pysäh-tyy tai hyppii.	Jäljellä olevaa aikaa säädetään jatkuvasti seuraavien tekijöiden mukaan.Pyykkit yyppi.T äyttömäärä.Pyykin k osteustaso.Ympärist ölämpötila.	Automaattinen säätö on nor-maali toiminta.

11.1 Valmistelut

▶Poista k aikki pakkausmateriaalit. Avatessasi pakkausta, voit havaita vesipisaroita. Tämä on tavallista johtuen tehtaalla suoritetuista testeistä.
▶Poista k aikki pakkausmateriaalit, mukaan lukien polystyreenipohja.

Huomautus

Hävitä pakkausmateriaali ympäristöystävällisesti. Lisätietoja hävittämisestä saat jäl- leenmyyjältä tai paikallisilta viranomaisilta.

VAROITUS!

Kuivaajan on annettava olla paikallaan kaksi tuntia kuljetuksen ja asennuksen jälkeen.

11.2 Kuljetus ja odotusaika

Kuljeta laitetta vain vaaka-asennossa. Huoltovapaa voiteluöljy sijaitsee kompressorin kotelossa. Tämä öljy voi valua ulos suljetusta putkijärjestelmästä, jos laite kallistuu kuljetuksen aikana. Ennen kuin laite liitetään virransyöttöön, odota 2 tuntia, jotta öljy palaisi koteloon.

Laite on asennettava tasaiselle ja tukevalle pinnalle. Asetajalat halutulle tasolle (kuva 11-1).

11.4 Asennus työtason alle

Aukon mittojen tulee olla vähintään mittojen mukaiset (kuva 11-2).

1. Aseta lait e aukon lähelle. Varmista, että kaikki lii-tännät ovat käytettävissä ja toimivat.
2. Säädä k aikki jalat tukevan ja tasapainotetun asennon varmistamiseksi.
3. Asenna lait e oikein aukkoon.
4. Varmista riit tävä ilmanvaihto.

11.5 Sähköliitäntä

Ennen laitteen liittämistä verkkovirtaan, tarkista että:

▶ paikallinen verkkojännite, pistoke ja sulake ovat yhteensopivia laitteen tyyppikilvessä mainittujen arvojen kanssa.
▶ pistorasia on maadoitettu, ja ettei jakorasioita tai jatkojohtoja ole käytetty.
▶pist oke ja pistorasia ovat täysin yhteensopivia.
▶ Vain Iso-Britanniassa: UK-pistoke vastaa BS1363A - standardia.

Liitä virtapistoke pistorasiaan. (Kuva 11-3)

AROITUS!

Jos verkkojohto on vaurioitunut, se tulee vaihtaa valtuutetun huoltoliikkeen (kts. takuutodistus) toimesta vaaran välttämiseksi.

11.6 Oven kätisyyden vaihto (vain 8/9 kg mallit)

▶Irr ota laite virransyötöstä, ennen kuin aloitat.
▶K äsittele osia varovasti, jotta maalipinta ei vaurioidu.
▶S uojaa luukun pinnat.
▶T arvittavat työkalut: Ristipääruuvitaltta.
▶K un aloitat, älä liikuta koteloa, ennen kuin oven kätisyyden vaihto on suoritettu.
▶Nämä ohjeet k oskevat saranoiden vaihtamista oikealta vasemmalle puolelle. Jos haluat vaihtaa sen takaisin oikealle puolelle, noudata näitä ohjeita päinvastaisesa järjestyksessä.

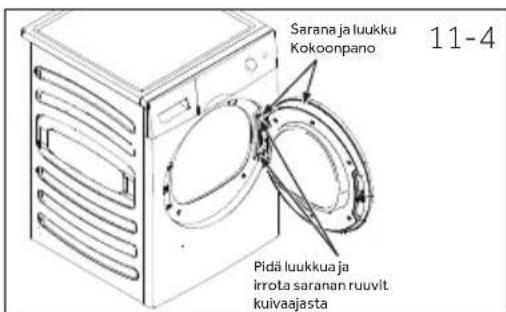

1. Irrota luukku

Avaa luukku. Irrota saranan/luukun kiinnitysruuvit kui-vaajasta. Aseta sarana/luukku varovasti sivuun (kuva 11-4).

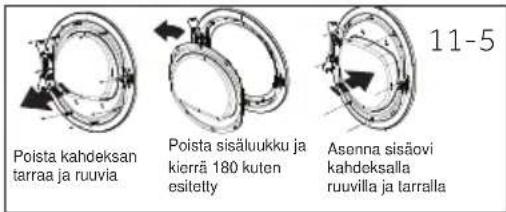

2. Irrota, kierrä ja vaihda sisäluukku

Irrota 8 sisäluukun tarraa ja ruuvia ulkoluukusta. Irrota sisäluukku, kierrä sitä 180° ja asenna se ulkoluukkuun samoilla 8 ruuvilla ja tarralla (kuva 11-5).

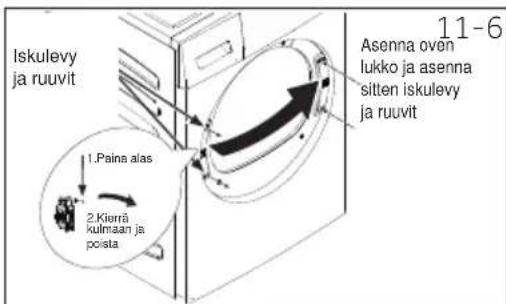

3. Irrota, kierrä ja vaihda luukun lukko ja iskulevy

Irrota iskulevyn kaksi kiinnitysruuvia ja irrota luukun lukon yksi ruuvi ja poista 180° kierretty lukko ja asenna se vastakkaiselle puolelle samoilla kahdeksalla ruuvilla ja tarralla (kuva 11-6).

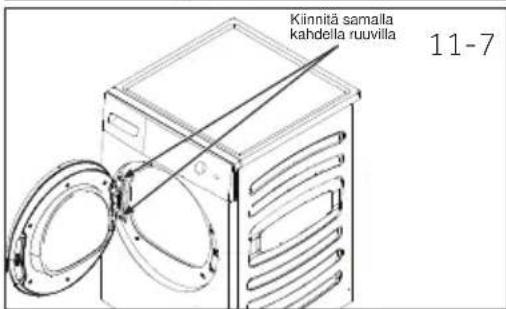

4. Kierrä ja vaihda sarana/luukku

Irrota iskulevyn kaksi kiinnitysruuvia ja irrota luukun lukon yksi ruuvi ja poista 180° kierretty lukko ja asenna se vastakkaiselle puolelle samoilla kahdeksalla ruuveilla ja tarroilla (kuva 11-7).

11.7 Pesukoneen ja kuivaajan pinoaminen

Pesukone ja kuivaaja voidaan pinota tilan säästämiseksi (kuva. 11-8). Jokainen pesukone ei sovellu tähän tarkoitukseen. Lisätietoja, sekä vastaava asennussarja on saatavissa paikalliselta jälleenmyyjältä.

Asennusohjeet toimitetaan sarjan mukana.

Sarana ja luukku Kokoonpano 11-4 Pidä luukkuaja irrota saranan ruuvit kuivajasta

Poista kahdeksan tarraa ja ruuvia Poista sisäluukku ja kierrä 180 kuten esitetty Asenna sisäovi kahdeksalla ruuvilla ja tarralla 11-5

Iskulevy ja ruuvit 1. Paina alas 2. Kierra kuilmaan ja poista Asenna oven lukko ja asenna sitten iskulevy ja ruuvit 11-6

Kiinnitä samalla kahdella ruuvilla 11-7

Tuotekortti (EU 392/2012 mukaisesti)

Merkki Haier
Malli	HD90-A2979 HD100-A2979 HD80-A3979 HD90 A3979
				HD90-A3979SHD90-A3S979
Nimelliskapasiteetti (kg) 9		1089
Rumpukuivaajan tyyppi Kondensaattori
Energiatehokkuusluokka A++ A++ A+++ A+++
Painotettu vuosittainen energiankulutus (AEc, kWh/vuosi)1)	236	280 175	193
Rumpukuivaaja automaattisella tai ilman automaattisella
Normaalin puuvillaohjelman energiankulutus3) täydellä koneella (kWh/jakso)	2.14	2,29	1,43	1,58
Normaalin puuvillaohjelman energiankulutus3) osittaisella täytöllä (kWh/jakso)	1.21	1,35	0,85	0,93
Virrankulutus pois päältä tilassa (W)	0,1	0,1	0,1	0,1
Virrankulutus päälle jätettynä (W)	1,19	1,19	1,19	1,19
Päälle jätetty -tilan kesto (min)2)	40
Vakiokuivausohjelma3)	Puuvilla
Painotettu vakiokuivausohjelman aika3) täydellä ja osittaisella koneella (min)	208	220 215	243
Normaalin puuvillaohjelman ohjelma-aika3) täydellä koneella (kWh/jakso)	252	280 273	298
Normaalin puuvillaohjelman ohjelma-aika3) osittaisella koneella (min)	170	175 168	182
Kondensaatiotehokkuusluokka4)	B	B	B	B
Painotettu vakiokondensaatiotehokkuusnormaalille puuvillaohjelmalle3) täydellä ja osittaisella koneella (%)	80.5 80.5	82	82
Normaalin puuvillaohjelman kondensaati-otehokkuus3) täydellä koneella	81	81	81	81
Normaalin puuvillaohjelman keskimääräi-nen kondensaatiotehokkuus3) osittaisella koneella	81	81	83	83
Normaalin puuvillaohjelman painotettu äänentehotaso3) täydellä koneella (dB)	67		66
Sisäänrakennettu tai erillinen	Erillinen/sisäänrakennettu

1) Perust uu 160 pesukertaan vakio-oloissa puuvillaohjelmalla täydellä koneella ja osittaisella täytöllä ja pientehotiloissa. Todellinen energiankulutus ohjelmakiertoa varten riippuu laitteen vali-tusta käyttötavasta.
2) Jos k äytössä on virranhallintajärjestelmä.
3) Tämä ohjelma käytettynä täydellä tai osittaisella täyttömäärällä on vakiokuivausohjelma, johon tiedot tarrassa ja tiedotteessa viittaavat. Tämä ohjelma sopii normaalisti märän puuvillapyykin kuivaamiseen ja on energiatehokkain koskien energiankulutusta puuvillalle.
4) Luokka G on tehottomin ja luokka A tehokkain.

Lisätiedot

Mitat - KxLxS mm:ssä 845 x 600 x 595
Virransyöttö (katso arvokilpi) - jännite / virta / syöttö	220-240 V~50 Hz/ 2,4 A/ 550 W
Sallittu ympäristölämpötila 5 °C - 35 °C
Fluorisoitu kasvihuonekaasu	HFC-134a
Tilavuus	0,26 kg
GWP	1430
Tonnia CO2 vastaavasta	0,6

12-Tekniset tiedot

Sähkökytkentäkaavio HD90-A2979:

Sähkökytkentäkaavio HD100-A2979:

Sähkökytkentäkaavio HD80-A3979/HD90-A3979/HD90-A3979S/HD90-A3S979:

13-Asiakaspalvelu

Suosittelemme Haierin asiakaspalvelua ja alkuperäisten varaosien käyttöä.

Jos sinulla on ongelmia laitteesi kanssa, tutustu ensin osioon ONGELMANRATKAISU.

Jos ongelma ei ratkea, ota yhteyttä

▶paik alliseen jälleenmyyjään tai
▶t utustu huolto- ja tukiosioomme osoitteessa www.haier.com, josta löydät puhelinnummerot ja usein kysytyt kysymykset, ja jonka kautta voit tehdä huoltokutsun.

Ottaessasi yhteyttä asiakaspalveluun, varmistu että seuraavat tiedot ovat saatavilla.

Tiedot löytyvät laitteen tyyppikilvestä.

Malli ____

Sarjanumero ____

Tarkista myös tuotteen mukana toimitettu takuukortti, takuuvaatimusten yhteydessä.

Seuraavat eurooppalaiset osoitetiedot on annettu yleisiä liiketoimintatiedusteluja varten:

Eurooppalaiset Haier-osoitetiedot

Maa* Osoite Maa* Osoite
Italy	Haier Europe Trading SRLVia De Cristoforis, 1221100 VereseITALY	France	Haier France SAS53 Boulevard Ornano – Pleyad 393200 Saint Denis FRANCE
Spain Portugal	Haier Iberia SLPg. Garcia Faria, 49-5108019 BarcelonaSPAIN	Belgium-FRBelgium-NLNetherlandsLuxembourg	Haier Benelux SAAnderlechtRoute de Lennik 451BELGIUM
Germany Austria	Haier Deutschland GmbHKonrad-Zuse-Platz 681829 MünchenGERMANY	PolandCzechiaHungaryGreeceRomaniaRussia	Haier Poland Sp. zo.o.Al. Jerozolimskie 181B02-222 Warszawa POLAND
United Kingdom	Haier Appliances UK Co.Ltd.One Crown SquareChurch Street EastWoking, Surrey, GU21 6HRUK

*Saadaksesi lisätietoja vieraile osoitteessa www.haier.com

Haier
