Caractéristiques techniques	Sèche-linge à condensation, capacité de 9 kg, classe énergétique A++
Dimensions	Largeur : 60 cm, Profondeur : 60 cm, Hauteur : 85 cm
Type de séchage	Condensation
Programmes de séchage	Programmes variés incluant coton, synthétique, délicat, et rapide
Utilisation	Panneau de contrôle intuitif avec affichage LED, options de départ différé
Maintenance	Filtre à peluches accessible, réservoir d'eau à vider après chaque utilisation
Sécurité	Système de protection contre la surchauffe, verrouillage enfant
Informations générales	Garantie de 2 ans, niveau sonore de 65 dB

FOIRE AUX QUESTIONS - HD90A3S979 HAIER

Comment faire si mon sèche-linge HAIER HD90A3S979 ne démarre pas ?

Vérifiez que l'appareil est correctement branché et que la prise de courant fonctionne. Assurez-vous également que la porte est bien fermée et que le réservoir d'eau n'est pas plein.

Que faire si le sèche-linge ne chauffe pas ?

Assurez-vous que le filtre à peluches est propre et que le tuyau d'évacuation n'est pas obstrué. Vérifiez également les paramètres de séchage pour vous assurer qu'ils sont correctement réglés.

Mon sèche-linge fait beaucoup de bruit, que dois-je faire ?

Vérifiez que l'appareil est de niveau et que rien ne bloque les pieds. Assurez-vous également qu'aucun objet n'est coincé dans le tambour.

Comment nettoyer le filtre à peluches du HAIER HD90A3S979 ?

Ouvrez le panneau du filtre à peluches, retirez le filtre et nettoyez-le sous l'eau courante. Assurez-vous qu'il est complètement sec avant de le remettre en place.

Est-il normal que le sèche-linge émette des odeurs ?

Des odeurs peuvent provenir de résidus de linge ou de filtre sales. Nettoyez le filtre à peluches et assurez-vous que le tambour est propre. Si l'odeur persiste, vérifiez que le linge est sec avant de le ranger.

Pourquoi le programme de séchage prend-il plus de temps que prévu ?

Cela peut être dû à une charge trop importante, à un filtre à peluches sale ou à un tuyau d'évacuation obstrué. Essayez de réduire la charge et de nettoyer le filtre et le tuyau.

Comment régler les programmes de séchage sur mon sèche-linge ?

Utilisez le panneau de commande pour sélectionner le programme souhaité en fonction du type de tissu et du niveau de séchage désiré. Consultez le manuel d'utilisation pour plus de détails sur chaque programme.

Que faire si le sèche-linge affiche un code d'erreur ?

Consultez le manuel d'utilisation pour identifier la signification du code d'erreur et suivez les instructions de dépannage fournies. Si nécessaire, contactez le service client.

Comment optimiser l'efficacité énergétique de mon sèche-linge HAIER HD90A3S979 ?

Assurez-vous de ne pas surcharger le tambour et privilégiez les programmes à basse température lorsque cela est possible. Nettoyez régulièrement le filtre à peluches et le tuyau d'évacuation.

Puis-je utiliser des feuilles de séchage avec mon sèche-linge ?

Oui, vous pouvez utiliser des feuilles de séchage, mais assurez-vous de ne pas en abuser car elles peuvent laisser des résidus sur le filtre.

MODE D'EMPLOI HD90A3S979 HAIER

Manuel d'utilisation Sèche-linge avec pompe à chaleur

HD90-A2979 HD100-A2979 HD80-A3979 HD90-A3979 HD90-A3979S HD90-A3S979

Nous vous remercions d'avoir acheté un produit Haier.

Veuillez lire attentivement ces instructions avant d'utiliser l'appareil. Ces instructions sont des informations utiles vous permettant de mieux exploiter cet appareil, et vous assurer une installation, une utilisation et un entretien sécurisés et adéquats.

Veuillez conserver ce manuel dans un endroit approprié afin de toujours vous y référer pour une utilisation sécurisée et adéquate de l'appareil.

Si vous devez vendre, donner ou abandonner l'appareil pour cause de déménagement, assurez-vous également de laisser ce manuel afin que le prochain utilisateur puisse maîtriser l'appareil, notamment les règles de sécurité.

Légende

Avertissement ! – Consignes de sécurité importantes

Généralités et conseils

Informations sur l'environnement

Mise au rebut

Contribuez à la protection de l'environnement et de la santé humaine. Veuillez mettre les emballages au rebut dans les contenants prévus pour leur recyclage. Contribuez à recycler les déchets d'appareils électriques et électroniques. Ne mettez pas au rebut les appareils marqués de ce symbole avec les ordures ménagères. Veuillez déposer l'appareil dans votre usine de recyclage locale ou prendre contact avec votre bureau municipal.

VERTISSEMENT!

Risque de blessure ou d'asphyxie !

Débranchez l'appareil de toute alimentation principale. Coupez le câble secteur et mettez-le au rebut. Enlevez le verrou de la porte pour éviter qu'un enfant ou un animal domestique ne soit coincé dans l'appareil.

VERTISSEMENT!

Afin d'éviter un risque dû à la remise à zéro intempestive du coupe-circuit thermique, cet appareil ne doit pas être alimenté à travers un dispositif de commutation externe, comme un temporisateur, ou connecté à un circuit qui est régulièrement activé et désactivé par les services publics.

FR

Sommaire

1-Consignes de sécurité....4
2-Utilisation prévue....8
3-Description du produit 9
4-Panneau de commande....10
5-Programmes....14
6-Consommation....15
7-Conseils et astuces....16
8-Utilisation quotidienne....18
9-Entretien et nettoyage....24
10-Dépannage 26
11-Installation 28
12-Informations techniques....31
13-Service client....35

Avertissement!

Avant la première utilisation

▶Vérifiez qu'il n'existe aucun dommage lié au transport.
▶Retirez tous les emballages et tenez-les hors de portée des enfants.
▶Ifaut toujours au moins deux personnes pour la manipulation de l'appareil car il est lourd.

Utilisation quotidienne

▶Cet appaeil peut être utilisé par des enfants âgés d'au moins 8 ans, ainsi que par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou sans expérience ni connaissances, si elles sont encadrées ou formées à l'utilisation sécurisée de l'appareil et comprennent les risques y relatifs.
▶Énez les enfants de moins de 3 ans hors de portée de l'appareil, sauf s'ils sont en permanence surveillés.
▶Les enfants ne doivent pas jouer avec l'appareil.
▶Assuez-vous que la pièce est sèche et bien ventilée. La température ambiante doit être comprise entre 5 et 35 °C.
- Éviez d'obstruer les ouvertures de ventilation situées au bas de l'appareil avec un tapis ou un objet similaire.
▶La zone autour de l'appareil ne doit pas contenir de poussière ni de peluche.
▶Assuez-vous que seul le linge se trouve dans l'appareil, et non des animaux domestiques ou des enfants, avant toute utilisation.
▶Netouchez la fiche d'alimentation qu'avec les mains sèches et évitez de toucher ou d'utiliser l'appareil si vous êtes pieds nus ou si vos mains ou pieds sont mouillés ou humides.
▶ Uniquement les textiles secs lavés dans l'eau.
▶Assuez-vous de ne pas dépasser la charge maximale lors du chargement.
▶Retirez tous les objets tels que les briquets et les allumettes des poches.
▶Utilise des assouplissants ou des produits similaires tel que spécifié sur l'emballage du fabricant.
- Évitez d'utiliser ou de ranger des sprays inflammables ou des gaz inflammables à proximité de l'appareil.

Avertissement !

Utilisation quotidienne

• Évitez de déposer des objets lourds ou des sources de chaleur ou d'humidité sur l'appareil.
  ▶Tenez la fiche et non le câble pour débrancher l'appareil.
  ▶Ne buchez pas la façade arrière et le tambour lorsque l'appareil est en marche ; ils sont chauds.
  ▶Éviez de sécher les articles suivants dans l'appareil :

▶Les articles qui ne sont pas lavés.
Les articles contaminés par des substances inflammables telles que l'huile de cuisson, l'acétone, l'alcool, le benzène, l'essence, le kérosène, les détachants, la térébenthine, les cires, les décapants de cire ou d'autres produits chimiques. Les fumées peuvent provoquer un incendie ou une explosion. Commencez toujours par laver ces articles à la main dans de l'eau chaude avec une quantité supplémentaire de détergent, puis faites-les sécher en plein air avant de les sécher dans l'appareil.
Lesarticles contenant des matériaux de rembourrage ou de remplissage (par exemple, les coussins, les vestes), car ils peuvent s'enflammer dans le sèche-linge.
Les articles contenant une grande proportion de caoutchouc, de caoutchouc mousse (mousse de latex) ou de caoutchouc tels que les matériaux en caoutchouc tels que les bonnets de douche, les textiles imperméables, les articles en caoutchouc, les vêtements et les coussins contenant des matériaux de remplissage en caoutchouc mousse.

▶Ne buvez pas de l'eau condensée.
▶Nepas utiliser l'appareil sans que le filtre à peluches ou le filtre du condenseur ne soit en place ou lorsque le filtre est endommagé.
▶Nœz que la dernière phase du cycle de séchage se déroule sans chaleur (cycle de refroidissement) afin d'assurer le maintien des vêtements à une température qui ne les endommage pas.
▶Ne laisse pas l'appareil sans surveillance pendant son utilisation pendant un certain temps. Si une longue absence est prévue, interrompez le cycle de séchage en arrêtant l'appareil et en le débranchant du secteur.
▶N'éteignez pas l'appareil si le cycle de séchage n'est pas terminé, à moins que tous les articles ne soient rapidement retirés et répartis de manière à ce que la chaleur puisse être libérée.

1- Consignes de sécurité

▶Arêtez l'appareil à la fin de chaque programme de séchage pour économiser l'électricité et pour des raisons de sécurité.

Entretien et nettoyage

▶ Assurez-vous que les enfants sont sous surveillance lors du nettoyage et de l'entretien.
Débranchez l'appareil de l'alimentation électrique avant d'entreprendre tout entretien.

RTISSEMENT!

Entretien et nettoyage

▶Nettoyez le filtre à peluches et le filtre du condenseur à la fin de chaque programme (voir ENTRETIEN ET NETTOYAGE).
▶N'utilisez pas un pulvérisateur d'eau ou nettoyant à vapeur pour nettoyer l'appareil.
▶N'utilisez pas de produits chimiques industriels pour nettoyer l'appareil.
▶Faites remplacer le cordon d'alimentation endommagé par le fabricant, son représentant ou par des personnes qualifiées uniquement afin d'éviter tout risque.
▶N'essayez pas de réparer vous-même l'appareil. En cas de réparation, veuillez contacter notre service clientèle.

Installation

▶Choisissez un emplacement qui permet d'ouvrir complètement la porte. N'installez pas le sèche-linge derrière une porte verrouillable, coulissante ou une porte avec charnières sur le côté opposé de la porte du sèche-linge, car elle peut empêcher la porte de l'appareil de s'ouvrir complètement.
▶Installer l'appueil dans un endroit bien aéré et sec.
▶N'installe jamais l'appareil à l'extérieur dans un endroit humide, ou dans un lieu qui serait sujet à des fuites d'eau, comme en dessous ou à proximité d'un bloc-évier. En cas de fuite d'eau, coupez l'alimentation électrique et laissez le lave-linge sécher naturellement.
▶Installez ou utilisez l'appareil uniquement dans des endroits où la température est supérieure à 5 °C.
- Évitez de placer l'appareil directement sur un tapis ou près d'un mur ou d'un meuble.

• Évitez d'exposer l'appareil à des gelées, à la chaleur, aux rayons directs du soleil ou à proximité de sources de chaleur (p. ex. poêles, appareils de chauffage).
  ▶Vérifiez que les informations électriques sur la plaque signalétique sont conformes à l'alimentation électrique. Si ce n'est pas le cas, veuillez contacter un électricien.
  ▶N'utilisez pas des adaptateurs multiprises et des rallonges.
  ▶Assuez-vous que le cordon d'alimentation et la prise ne sont pas endommagés. S'ils sont endommagés, veuillez les faire remplacer par un électricien.
  ▶ Pour l'alimentation électrique, utilisez une prise avec mise à la terre différente, facilement accessible après l'installation. Mettez à la terre cet appareil.
  ▶ Uniquement pour le Royaume-Uni : Le câble d'alimentation de l'appareil comprend une fiche dotée de 3 fils (mise à la terre) respectant les normes de la prise à 3 fils (mise à la terre). Ne coupez jamais ou ne démontez jamais le troisième fil (mise à la terre). Après l'installation de l'appareil, la prise doit être accessible.

2-Utilisation prévue

Utilisation prévue

Le présent appareil est destiné au séchage des objets ayant été lavés dans une solution aqueuse et dont l'étiquette d'entretien du fabricant indique qu'ils conviennent au séchage en tambour.

Il est également conçu exclusivement pour un usage domestique à l'intérieur de la maison. Il n'est pas destiné à un usage commercial ou industriel. Aucune modification ou altération de cet appareil n'est autorisée. L'utilisation inappropriée vous expose à des risques et à la perte de tous les droits de garantie et de responsabilité.

Normes et directives

CE

Ce produit répond aux exigences de toutes les directives CE applicables ainsi que les normes harmonisées correspondantes, qui prévoient le marquage CE.

emarque

L'appareil contient le gaz à efet de serre luoré HFC-134a (GWP : 1430). Ce gaz est hermétiquement scellé.

ation respect

ueuse de l'environnement

Drainage complet : Essorez le linge à une vitesse d'essorage maximale.

▶ Charge maximale : Utilisez la quantité de remplissage maximale indiquée dans le tableau des programmes, sans toutefois surcharger le sèche-linge. Afin de profiter de la charge maximale, le linge à sécher via l'option « READY to STORE » peut être séché au préalable via l'option « READY to IRON ». À la fin du programme, retirez le linge à sécher et séchez complètement le linge restant.

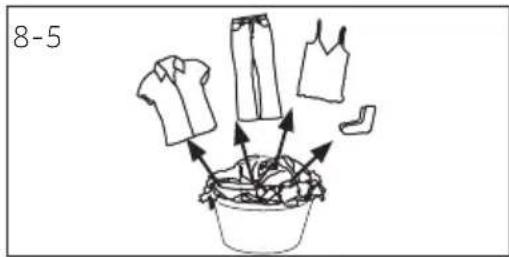

▶ Détendez le linge : Secouez le linge avant de le mettre dans le sèche-linge.

- Éviter de trop le sécher : Un séchage excessif n'est pas conseillé. Sélectionnez un programme ainsi qu'un niveau de séchage approprié

▶ Pas d'adoucissant : N'utilisez pas d'adoucissant lors du lavage afin d'éviter que le linge ne devienne duveteux et mou dans le sèche-linge.

Nettoyage des filtres à peluches : Nettoyez les filtres à peluches après chaque cycle.

▶ Ventilation : Assurez-vous que l'appareil est suffisamment ventilé (Voir INSTALLATION).

Réutilisation de l'eau condensée : L'eau condensée recueillie peut être utilisée dans le fer à repasser à vapeur. Elle doit être filtrée au préalable à l'aide d'un tamis fin ou d'un papier filtre à café. Les particules fines seront retenues par le filtre.

Remarque :

En raison des modifications techniques et des divers modèles, les illustrations des chapitres suivants peuvent être différentes de votre modèle.

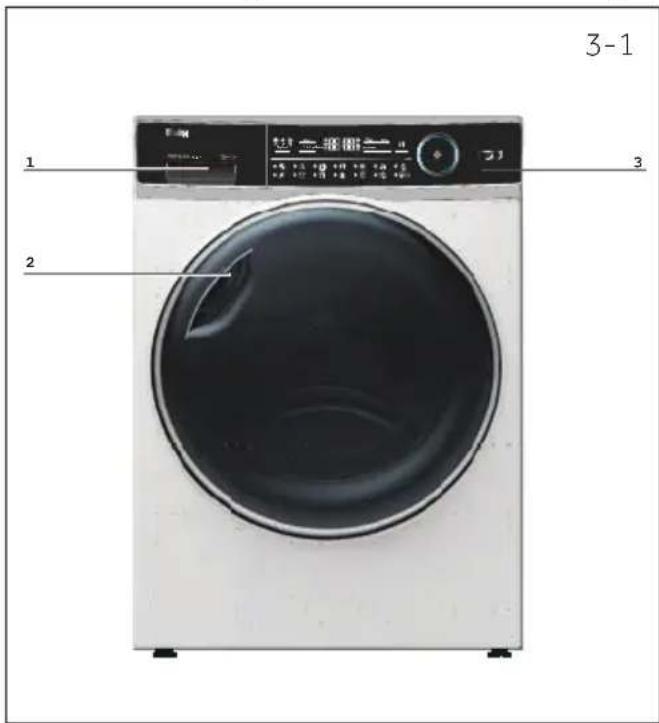

3.1 Description de l'appareil

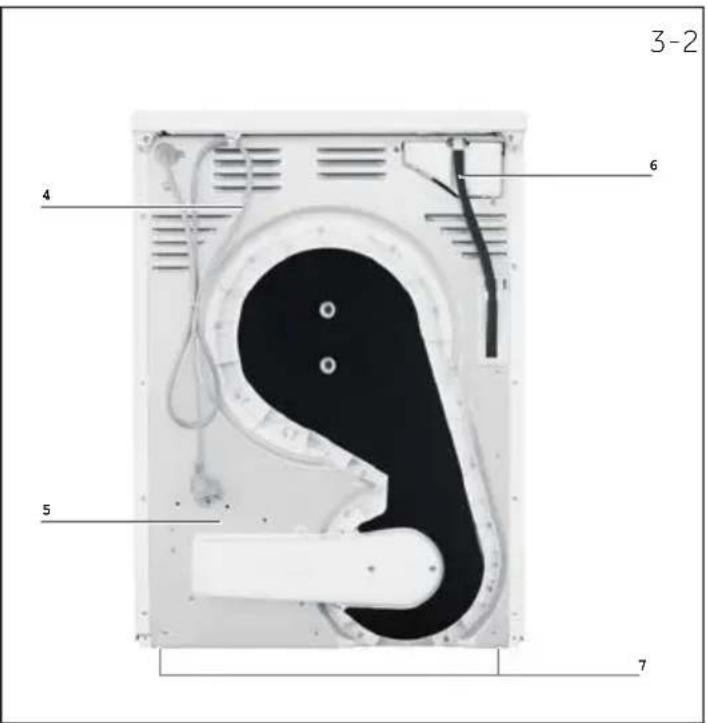

Partie avant (Fig. 3-1) : Côté arrière (Fig. 3-2) :

3-1 1 2 3 3

3-2 4 6 5 7

1 Réservoir d'eau
2 Porte du sèche-linge
3 Panneau de commande
4 Cordon d'alimentation

5 Plaque arrière
6 Sortie de drainage
7 Pieds ajustables

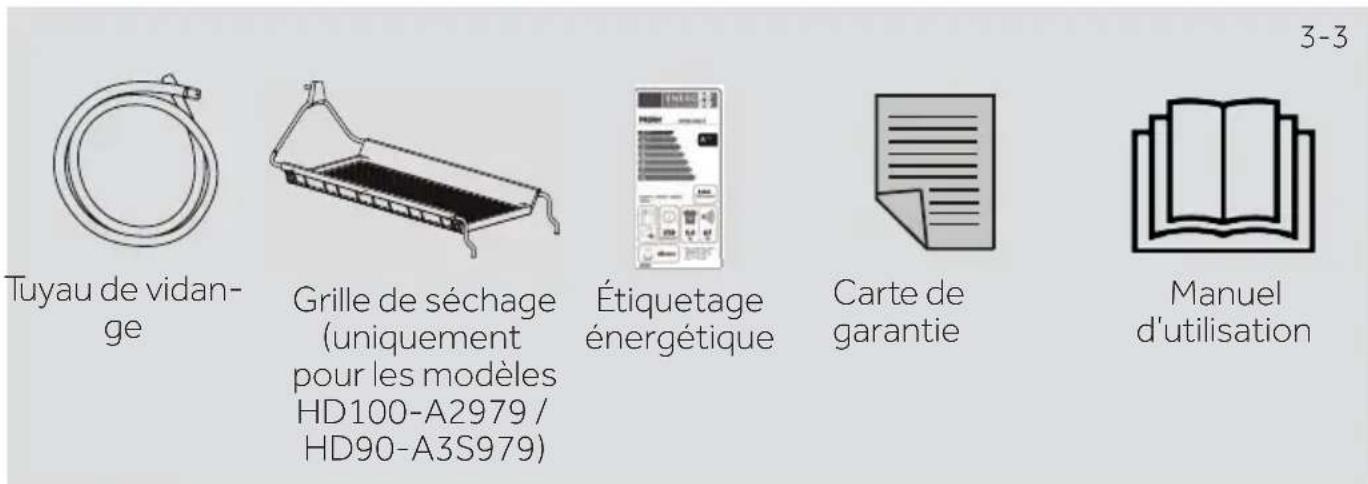

3.2 Accessoires

Vérifiez les accessoires et la documentation suivant cette liste (Fig. 3-3):

Tuyau de vidan- ge Grille de séchage (uniquement pour les modèles HD100-A2979 / HD90-A3S979) Étiquetage énergétique Carte de garantie Manuel d'utilisation 3-3

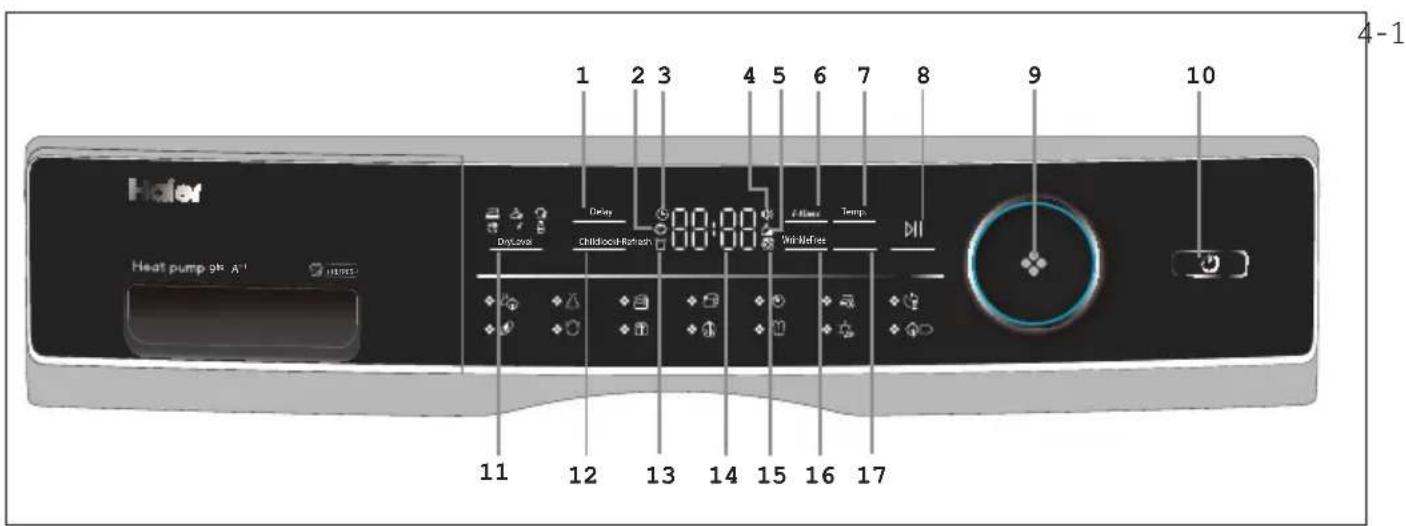

Haier Heat pump gk A1 Delay Childcool-Refresh 1 2 3 4 5 6 7 8 9 10 Del/Live Till/Reset MnI 11 12 13 14 15 16 17 4-1

1 Touche du retardateur
2 Indicateur de verrouillage pour enfants
3 Indicateur de fin différé
4 Indicateur de signal
5 Indicateur de nettoyage du filtre
6 Touche Minuterie
7 Touche Temp.

8 Bouton Démarrage/Pause
9 Sélecteur des pro- grammes
10 Bouton d'alimentation
11 Bouton Dry Level (Niveau de séchage)
12 Bouton Sécurité en- fant

13 Indicateur de réservoir vide
14 Affichage
15 Indicateur de déver-rouillage de porte
16 Bouton Anti-plis
17 i-Refresh

4.1 Bouton de temporisation

Fonction de temporisation pour le démarrage différé, appuyez sur le bouton de temporisation pour régler l'heure (par intervalles de 1 à 12 heures), l'appareil doit être à l'arrêt, appuyez ensuite sur ce bouton pour lancer (Fig. 4-2) le fonctionnement différé.

Remarque

Cette fonction doit être réglée après avoir arrêté toutes les options. Au cas contraire, elle sera automatiquement désactivée si vous tournez ce bouton ou si vous l'enfoncez.

4-3 Childlock

4.2 Indicateur de verrouillage pour enfant

Pour activer la fonction Sécurité enfant après le démarrage d'un cycle, appuyez sur le bouton Sécurité enfant (Fig. 4-3) pendant 3 secondes jusqu'à ce que l'icône d'indicateur s'allume. Pour désactiver cette fonction, appuyez à nouveau sur ce bouton pendant 3 secondes.

Remarque

La fonction n'est pas désactivée automatiquement à la fin du cycle ou lorsque l'alimentation électrique est interrompue.

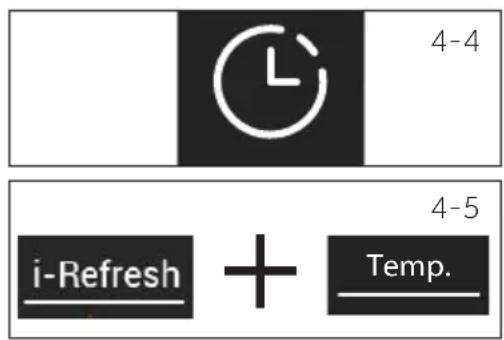

4.3 Indicateur de fin différée

Lorsque vous sélectionnez le programme fin différée (Fig. 4-4), il s'allume.

4.4 Indicateur de signal

Vous pouvez choisir le signal selon vos besoins. Pour activer la fonction de signal après la mise en marche du sèche-linge, appuyez sur les touches i reTemp. (Fig. 4-5) pendant environ 3 secondes jusqu'à ce que le bip sonore retentisse. Pour désactiver cette fonction, appuyez à nouveau sur les deux touches pendant 3 secondes jusqu'à ce que le bip sonore retentisse.

4-4 i-Refresh + Temp. 4-5

4.5 Indicateur de nettoyage du filtre

Les filtres doivent être nettoyés régulièrement. Voir la section Nettoyage du filtre à peluches ou Nettoyage du filtre du condenseur du manuel.

4-6

emarque

Après chaque cycle, l'indicateur clignote pour rappeler le nettoyage des filtres.

4.6 Touche de minuterie

Lorsque vous sélectionnez le programme de minuterie ou de temporisation, le voyant de i-time s'allume. Appuyez sur ce bouton pour augmenter ou réduire le temps.

Appuyez sur ce bouton (Fig. 4.-8) pour définir la température de séchage de certains programmes L'affichage se présente comme suit :

Température élevée.
Température moyenne.
Température basse.
Air frais.

4-Panneau de commande

4.8 Bouton Démarrage/Pause

Appuyez sur ce bouton (Fig. 4-9) pour lancer un cycle de séchage. Appuyez à nouveau sur ce bouton pour mettre en pause le cycle de séchage - le voyant clignote. Appuyez à nouveau sur ce bouton pour continuer.

4.9 Bouton des programmes

Sélectionnez l'un des 14 programmes à l'aide de ce bouton (Fig. 4-10). L'indicateur de chaque programme respectif s'allume. Voir la section « Modes de programmes » du manuel pour plus d'informations.

4.10 Bouton d'alimentation

Appuyez sur le bouton d'alimentation (Fig. 4-11) pour mettre le sèche-linge en marche/à l'arrêt.

4.11 Bouton Dry Level (Niveau de séchage)

Appuyez sur ce bouton (Fig. 4-12) pour régler la teneur en humidité finale du linge à la fin du cycle.

sec

pour le stockage

à repasser

4.12 Bouton Sécurité enfant

Pour activer la fonction Sécurité enfant après le démarrage d'un cycle, appuyez sur ce bouton (Fig. 4-13) pendant 3 secondes jusqu'à ce que l'icône d'indicateur s'allume. Pour désactiver cette fonction, appuyez à nouveau sur ce bouton pendant 3 secondes.

4.13 Indicateur de réservoir vide

Le réservoir d'eau doit être vidangé.

Important : Vidangez le réservoir d'eau après chaque cycle de séchage. Voir la section Vidange du réservoir d'eau du manuel.

4.14 Écran

L'écran affiche le temps restant, le temps de retard et d'autres informations connexes.

Childlock 4-13

Le temps restant est une valeur par défaut ; il est recalculé en fonction des réglages supplémentaires du Programme et de la teneur en eau du linge.

4.15 Indicateur de déverrouillage de la porte

Si la porte s'ouvre, cet indicateur (Fig. 4-16) s'allume.

Après avoir sélectionné le programme avec cette fonction, l'icône s'allume, l'anti-plis est activé par défaut, lorsque vous touchez ce bouton (Fig. 4-17), l'écran affiche OFF, l'anti-plis est désactivé, et lorsque vous touchez à nouveau, l'écran affiche ON, l'anti-plis est activé.

WrinkleFree 4-17

emarque

Le temps par défaut est de 1 heure.

4.17 i-Refresh

Pour un programme minuteur, le temps par défaut est de 30 minutes. Le temps maximum est de 50 minutes.

i-Refresh 4-18

Programme		Degré de séchage	Linge	Charge max. en kg
				8 9 10
		Extra sec	Tissus épais, nécessitant un séchage supplémentaire	5 6 7
		Extra sec	Tissus synthétiques épais	4 4,5 5
		Extra sec	Serviettes	5 6 7
		/	Vêtements de plumes	1 1 1,5
		/	Textiles Woolfell	3 3 4
		Extra sec	Vêtements en cachemire	3 4 4,5
		/	Tissus épais, nécessitant un séchage supplémentaire	- - -
		Extra sec Sous-vêtements 2 2 3
		Extra sec Coton lourd 2 2 3
		Extra sec	Chemises	4 4,5 5
		Extra sec	Vêtements de sport	4 4,5 5
		Extra sec	Vêtements pour bébé	4 4 5
		/	Draps	4 4 5
		Extra sec	Manteaux en coton	8 9	10

Réglage du programme de test conformément à la norme EN 61121. Nous vous recommandons de vidanger l'eau condensée à l'extérieur à travers le tuyau d'évacuation lorsque vous séchez une charge complète à l'aide du programme «Coton». Cela vous évitera d'avoir à vider l'eau du réservoir pendant le programme.

Technologie de pompe à chaleur

Le sèche-linge à condensation avec échangeur de chaleur est remarquable en termes de consommation d'énergie efficace. Il s'agit de valeurs indicatives déterminées dans des conditions standard. Les valeurs peuvent différer de celles indiquées selon la surtension et la sous-tension, le type de tissu, la composition du linge à sécher, l'humidité résiduelle dans le tissu et la taille de la charge.

Programme Coton / Lin	Vitesse d'es-sorage en tr/min	Humidité résiduelle en %	Heure (Time) en h : min	Consommation énergétique en kWh
Extra sec	1000 env. 60 4:40 2.34
Prêt pour le stockage [GCKH]	1000 env. 60 4:29 1,98
Prêt à repasser	1000 env. 60 3:18 1,62

Utilisation respectueuse de l'environnement

▶ Essorez le linge autant que possible avant de le mettre dans le sèche-linge.
▶Évitez de surcharger le sèche-linge.
▶Secouez le linge avant de le mettre dans le sèche-linge.
▶Choisissez un programme de séchage approprié. Assurez-vous que le linge n'est pas séché plus longtemps que nécessaire.
▶Veillez à utiliser le sèche-linge avec des filtres nettoyés.

7.1 Linge amidonné

Le linge amidonné laisse des tâches d'amidon dans le tambour et ne convient pas au sèche-linge.

7.2 Adoucissant

N'utilisez pas d'adoucissant lors du lavage afin d'éviter que le linge ne devienne duveteux et mou dans le sèche-linge.

7.3 Chiffons d'entretien doux

L'utilisation de « chiffons d'entretien doux » peut entraîner un revêtement sur les filtres à peluches. Cela peut conduire au blocage des filtres. À cet effet, nous recommandons soit d'éviter d'ajouter les chiffons d'entretien doux, soit de choisir une autre marque. Dans l'un des deux cas, veuillez respecter les instructions du fabricant.

7.4 Remplissage en petites quantités

Pour une quantité inférieure à 1,0 kg, le programme « Minuteur » doit être sélectionné car le balayage automatique du niveau de séchage ne peut être capturé que de manière imprécise.

7.5. Ouverture de la porte.

La porte doit être entrouverte pendant la période de non-utilisation, de sorte que le joint de porte reste en place indéfiniment.

7.6 Éclairage intérieur du tambour

Au démarrage de l'appareil, l'éclairage intérieur du tambour illumine toujours lorsque la porte est ouverte.

7.7 Volet d'entretien

Assurez-vous que le volet d'entretien est toujours fermé pendant le fonctionnement.

7.8 Protection contre les plis

Si à la fin du programme, le linge n'est pas retiré, le tambour se déplace de temps en temps pour éviter les plis. La phase de protection contre les plis dure environ 60 minutes.

7.9 Le linge à repasser

...doit être séché jusqu'au niveau PRÊT à REPASSER 📄 Cela facilite le repassage manuel ou à l'aide d'une machine à repasser.

7.10 Temps restant

La durée du programme dépend des facteurs suivants : le type de tissu, la quantité de remplissage, la capacité d'absorption, le niveau de séchage souhaité, ainsi que la vitesse d'essorage de la machine à laver. Ces facteurs sont enregistrés par des dispositifs électroniques pendant le programme et le temps restant est réglé en conséquence.

7.11 Système de détection de charge AUTO

Quelques minutes après le démarrage du programme, l'écran affiche Auto. Cela signifie que la détection automatique de la charge est en cours. Les capteurs détectent et estiment la durée du programme sélectionné jusqu'à la fin. En fonction du programme sélectionné, de la quantité de charges, de l'humidité et de la température ambiante, la phase de détection automatique de la charge peut durer quelques minutes pour une petite charge, ou jusqu'à une heure pour la charge maximale ou des articles plus volumineux, avant que l'affichage de la durée restante du programme avant la fin de l'opération.

7.12 Les vêtements extrêmement larges

... ont tendance à s'enrouler. Si le niveau de séchage souhaité n'a donc pas pu être atteint, détendez le linge et séchez-le à nouveau avec le programme de minuterie (MINUTEUR).

7.13 Surtout les tissus délicats

Les textiles pouvant facilement rétrécir ou perdre leur forme, ainsi que les bas de soie, la lingerie, etc. ne doivent pas être introduits dans le sèche-linge. Mettez les vêtements délicats dans le sac à linge et évitez de trop les sécher.

7.14 Les maillots et les tricots

Doivent être séchés en mode PRÊT à REPASSER pour éviter tout rétrécissement. Un étirement ou une mise en forme subséquente doit être effectué.

7.15 Peluches

La quantité de peluches dans les filtres à peluches n'est pas attribuable au stress du lavage dans le sèche-linge, mais plutôt à l'extraction des fibres de l'usure et du lavage. Pendant le séchage sur la ligne, le duvet sera emporté par le vent. En utilisant un sèche-linge, les peluches seront recueillies dans les filtres.

7.16 Signal sonore

Une alerte sonore retentit :

▶ lorsque le réservoir d'eau est plein
▶en cas de dysfonctionnement.

En outre, l'alerte sonore peut également être sélectionnée selon les cas suivants :

▶à la fin d'un programme ;
▶lor sque vous appuyez sur un bouton ;
▶ lorsque vous tournez le sélecteur de programme ;

8-Utilisation quotidienne

8.1 Préparation de l'appareil

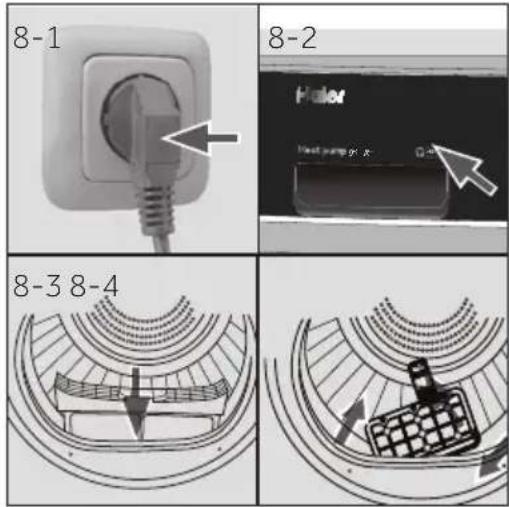

1. R accordez l'appareil à une alimentation (220 V à 240 V\~/50 Hz) (Fig. 8-1). Veuillez également consulter la section INSTALLATION.

2. Assur ez-vous que :

▶ le réservoir d'eau est vide ou bien installé. (Fig. 8-2).
▶ le filtre à peluches est propre et bien installé. (Fig. 8-3).
▶ le filtre du condenseur est propre et bien installé (Fig. 8-4).

8-5

8.2 Préparation du linge

▶T riez les vêtements en fonction du tissu (coton, synthétique, laine, etc.).
Seulement du linge sec qui a été filé.
▶ Retirez des poches tous les objets pointus ou inflammables tels que les clés, les briquets et les allumettes. Retirez les objets décoratifs plus durs tels que les broches.
▶Ferme z les fermetures éclair et les crochets, veillez à ce que les boutons soient bien cousus et placez les petits articles tels que les chaussettes, les soutiens-gorge, etc. dans un sac de lavage.
▶D épliez les grandes pièces de tissu telles que les draps de lit, les nappes, etc.
▶Suivez les instructions indiquées sur l'étiquette du linge et séchez uniquement les vêtements séchables à la machine.

• Séparez les vêtements blancs des vêtements de couleur.
  ▶Déroulez les vêtements de grande taille tels que les draps de lit, les nappes, etc.
  ▶Le linge de lit et les taies d'oreiller doivent être boutonnés, pour éviter que les petites particules ne s'accumulent à l'intérieur.
  ▶Fermez les fermetures à glissière et les crochets, ainsi que les ceintures détachées dénuées de pièces métalliques, de celles de tablier, etc.
  ▶Mettez les petits articles tels que les chaussettes, les ceintures, les soutiens-gorge, etc. dans un sac de lavage.
  ▶Assurez-vous que tous les boutons sont bien cousus.
  ▶Cousez ou enlevez les pièces métalliques détachées des vêtements, telles que les boutons en métal, les nœuds des soutiens-gorge avant de les insérer. Sinon, ces pièces peuvent provoquer de bruits et endommager le tambour.
  ▶Ne séchez pas trop le linge facile à entretenir. Risque de plis. Procédez au dernier séchage à l'air.
  ▶Les tricots (par ex. T-shirts, sous-vêtements) s'accumulent parfois pendant le séchage. N'utilisez que le niveau de séchage READY to IRONA, puis changez de mode.
  ▶Pour les vêtements pré-séchés, multicouches ou pour le séchage nal, la minuterie (MINUTEUR) doit être dé nie.

8-Utilisation quotidienne

Référence de charge

Drap de lit (une pièce) Coton Environ 800 g
Vêtements en tissu mélangé / Environ 800 g
Vestes Coton Environ 800 g
Jeans / Environ 800 g
Ensembles Coton Environ 950 g
Pyjamas / Environ 200 g
Chemises / Environ 300 g
Chaussettes	Tissus mélangés	Environ 50 g
T-Shirts	Coton Environ 300 g
Sous-vêtements	Tissus mélangés	Environ 70 g

8.3 Chargement de l'appareil

▶D étendez, puis insérez le linge pré-trié.
▶Ne sur chargez pas l'appareil.
▶Ferme z bien la porte. Assurez-vous qu'aucune pièce de linge n'est pincée.

8.4 Retrait et ajout du linge

Vous pouvez interrompre le programme à tout moment pour retirer ou ajouter du linge.

▶Ouvr ez la porte. Le cycle s'arrête.

Faites attention en rétirant ou en ajoutant du linge ! Il est possible que l'intérieur du tambour ou le linge lui-même soit chaud, de sorte qu'il y a risque de brûlures.

▶Pour poursuivre le programme, appuyer sur la touche « Démarrer/Pause » après avoir fermé la porte.

E EN GARDE!

Les articles non textiles, desserrés ou tranchants peuvent causer des dysfonctionnements ainsi qu'endommager les vêtements et l'appareil.

AVERTISSEMENT!

Évitez d'arrêter le sèche-linge avant la fin du cycle de séchage à moins que tous les éléments soient rapidement enlevés et dispersés pour dissiper la chaleur.

8-7

8.5 Chargement du sèche-linge

1. Placez le linge uniformément dans le tambour en veillant à ne pas surcharger le sèche-linge.
2. Allume z le sèche-linge en appuyant sur le bouton Marche / Arrêt (Fig. 8-7).

marque

Les adoucissants ou produits similaires doivent être utilisés conformément aux instructions du fabricant.

8.6 Définir le programme et démarrer

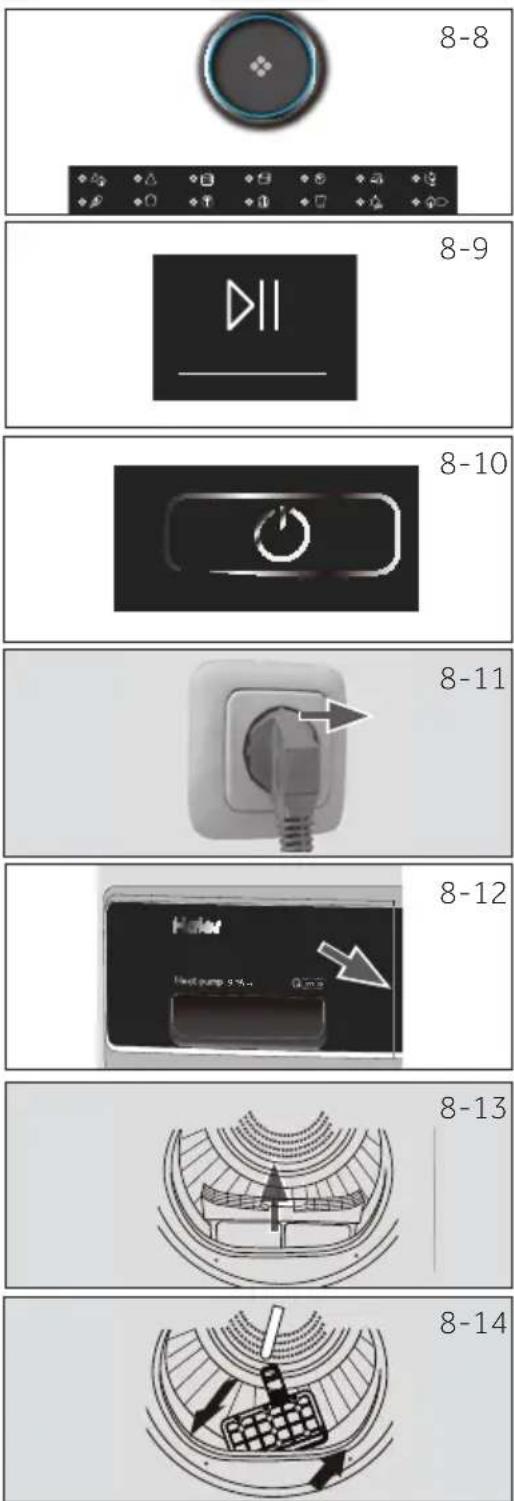

1. Tournez le bouton des programmes (Fig. 8-8) pour sélectionner le programme de votre choix.

Réglez les fonctions telles que la température, le niveau de séchage, le retardateur. Ensuite, appuyez sur le bouton Démarrage/Pause (Fig. 8-9) pour lancer le cycle de séchage.

8.7 Fin du cycle de séchage

Le sèche-linge cesse de fonctionner automatiquement une fois le cycle terminé. L'écran affiche FIN. Ouvrez la porte du sèche-linge et retirez votre linge. Si le linge n'est pas retiré, le programme anti-plis démarre automatiquement.

1. É teignez le sèche-linge en appuyant sur le bouton Marche/Arrêt (Fig. 8-10).
2. D ébranchez le sèche-linge de la prise de courant (Fig. 8-11).
   Vidangez le réservoir d'eau après chaque cycle de séchage (Fig. 8-12).
3. Net toyez le filtre à peluches après chaque cycle de séchage (Fig. 8-13).
4. Nett oyez le filtre du condenseur après chaque cycle de séchage (Fig. 8-14).

▶Pendant le séchage, assurez-vous que les articles sont rangés le rack sans aucun risque d'enchevêtrement des déflecteurs pendant que le tambour tourne.
▶Poids maximal des articles humides : 1,5 kg.

8-Utilisation quotidienne

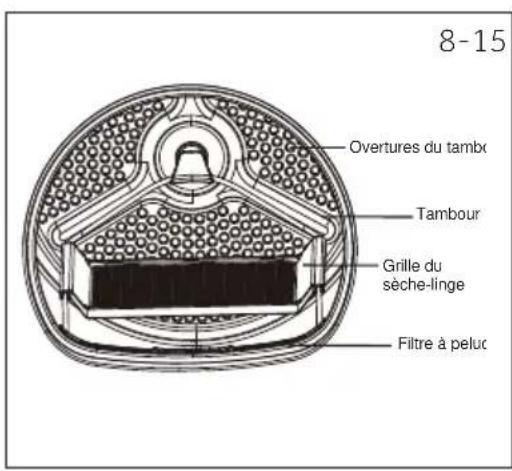

8-15 Overtures du tambx Tambour Grille du sèche-linge Filtre à peluc

8.8 Utilisation du rack de séchage

Le rack de séchage est conçu pour les articles qui ne sont pas recommandés pour le sèche-linge tels que les baskets, les chaussures de sport, les chandails ou la lingerie fine.

1. Ouvr ez la porte du sèche-linge.
2. Vérifie z que le tambour est vide.
3. Plac ez le rack de séchage dans le tambour.
4. Assur ez-vous que les loquets sont insérés dans le trou du filtre à peluches et bloqués dans le trou du tambour arrière.

marque

▶N'utilisez pas ce rack de séchage lorsque d'autres vêtements sont dans le sèche- linge.

Tableau d'entretien

Lavage
	Lavable jusqu'à 95 °C programme normal		Lavable jusqu'à 60 °C programme normal		Température de lavage maximale 60 °C doux
	Lavable jusqu'à 40 °C programme normal		Température de lavage maximale 40 °C doux		Lavable jusqu'à 40 °C programme très léger
	Lavable jusqu'à 30 °C programme normal		Température de lavage maximale 30 °C doux		Lavable jusqu'à 30 °C programme très léger
	Température maxi-male de lavage à la main 40 °C		Ne pas laver
Blanchiment
	Blanchiment autorisé Ox		unique-ment/non chloré		Ne pas blanchir
Séchage
	Sèche-linge autorisé température normale		Sèche-linge autorisé température basse		Ne pas passer au sèche-linge
	Séchage sur corde Sécha		plat
Repassage
	Repassage à une température maxi-male de 200 °C		Repassage à une température moyenne jusqu'à 150 °C		Repassage à une température basse jusqu'à 110 °C ; sans vapeur (le repassage à la vapeur peut provoquer des dom-mages irréversibles)
	Ne pas repasser

Repassage

9-Entretien et nettoyage

9.1 Nettoyage du filtre à peluches

Nettoyez le filtre à peluches après chaque cycle de séchage.

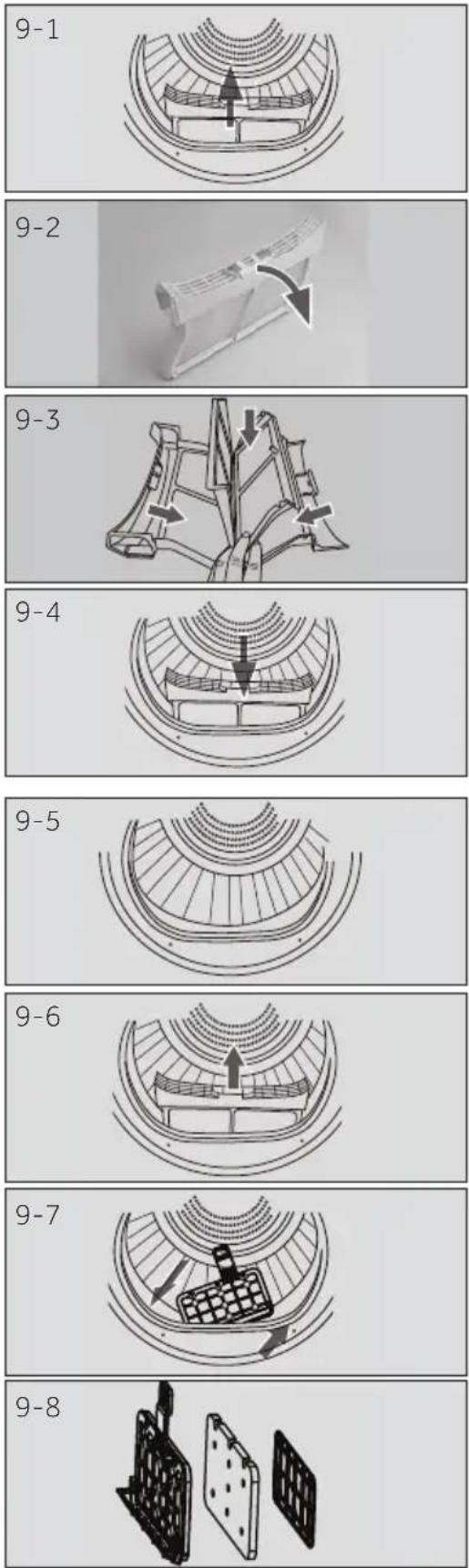

1. R etirez le filtre à peluches du tambour (Fig. 9-1).

2. Ouvr ez le filtre à peluches (Fig. 9-2).

3. Net toyez le filtre à peluches pour éliminer tous les résidus de peluches (Fig. 9-3).

4. R éinstallez le filtre à peluches nettoyé dans le sèche-linge (Fig. 9-4).

9.2 Nettoyage du filtre du condensateur

Nettoyez le filtre à peluches après chaque cycle de séchage.

1. Ouvr ez la porte.

2. R etirez le filtre à peluches de son boîtier (Fig. 9-5).

3. R etirez le filtre du condenseur de son conduit d'aération (Fig. 9-6).

4. R etirez l'éponge et nettoyez la grille du filtre pour éliminer tous les résidus (Fig. 9-7).

5. R éinstallez l'éponge sur le filtre du condenseur (Fig. 9-8).

marque

Si le filtre à peluches / du condenseur est très sale, il peut être nettoyé avec de l'eau courante. Laissez-le bien sécher avant de l'utiliser.

9.3 Vidangez le réservoir d'eau

Pendant le fonctionnement, la vapeur se condense en eau qui est recueillie dans le réservoir d'eau. Vidangez le réservoir d'eau après chaque cycle de séchage.

1. R etirez le réservoir d'eau de son boîtier (Fig. 9-9).

2. Vidange z le réservoir d'eau (Fig. 9-10).

3. Réinstallez le réservoir d'eau dans le sèche-linge (Fig. 9-11).

marque

N'utilisez pas cette eau pour toute sorte de consommation ou de transformation alimentaire.

9.4 Sèche-linge

Essuyez l'extérieur du sèche-linge et du panneau de commande à l'aide d'un chiffon humide. N'utilisez pas de solvant organique ou d'agent corrosif pour éviter d'endommager l'appareil.

9.5 Tambour

Après un certain temps d'utilisation, les produits d'entretien des tissus ou le calcium contenu dans l'eau peuvent former un film presque invisible à l'intérieur du tambour. Utilisez un chiffon humide et du détergent pour l'enlever. N'utilisez pas de solvant organique ou d'agent corrosif pour éviter d'endommager l'appareil.

9.5 Évaporateur

Si l'évaporateur situé derrière le filtre du condenseur est sale, vous pouvez le nettoyer à l'aide d'un aspirateur. Assurez-vous de ne pas endommager l'évaporateur pendant que vous le nettoyez.

De nombreux problèmes peuvent être résolus par vous-même sans expertise spécifique. En cas de problème, veuillez vérifier toutes les solutions possibles en suivant les instructions ci-dessous avant de contacter un service après-vente. Voir la section SERVICE CLIENT.

AVERTISSEMENT!

Avantde procéder à l'entretien, mettez l'appareil hors tension et débranchez la fiche secteur de la prise de courant.
L'équipement électrique ne doit être entretenu que par des électriens qualifiés, car des réparations incorrectes peuvent causer des dommages consécutifs considérables.
Pour éviter tout risque, faites remplacer le cordon d'alimentation endommagé uniquement par le fabricant, son représentant ou par des personnes qualifiées.

Dépannage avec code d'affichage

Code Cause Solution
F2	Erreur de la pompe de vidange. Contactez le service client.
F32	Le capteur thermique du condenseur est en circuit ouvert ou en a subi un court-circuit.	Contactez le service client.
F33
F4	La température du linge dans le tambour ne change pas. Contactez le service client.
F5	Défaut de communication entre le circuit imprimé et l'afficheur.	Contactez le service client.
L0	La température est trop basse.	Utilisez le sèche-linge lorsque la température est supérieure à 5 °C.

Si les codes d'erreur réapparaissent même après les mesures prises, éteignez l'appareil, débranchez l'alimentation électrique et contactez le service client.

Dépannage sans codes d'affichage

Problème Causes possibles Solutions possibles
Le sèche-linge ne fonctionne pas.	Mauvaise connexion à l'alimentation électrique.Panne de c ourant.Aucun pro ogramme de séchage n'est défini.L'appar eil n'a pas été mis en marche.Le r éservoir d'eau est plein.La port e n'est pas bien fermée.	Vérifie z la connexion à l'alimentation électrique.Vérifie z l'alimentation.R églez un programme de séchage.Met tez l'appareil en marche.Vidange z le réservoir d'eau.Ferme z correctement la porte.
Le sèche-linge ne fonctionne pas et l'affichage indique F in.	Le linge a atteint le niveau de séchage défini par le programme?Le tambour ne c ontient-il pas de linge?	Vérifie z si le réglage du programme est approprié.Vérifie z si le tambour contient du linge.
Le temps de séchage est très long et les résultats ne sont pas satisfaisants	Le r églage du programme n'est pas correct.Le filtr e est encrassé.L'évapor ateur est obstrué.Le sèche-linge est sur chargé.Le linge est tr op mouillé.Le c onduit de ventilation est bouché.	Assur ez-vous que le programme est correctement mis en place.Net toyage du filtre à tamis.Net toyage de l'évaporateur.R éduisez la quantité de linge.E ssorez correctement le linge avant de sécher.Vérifie z le conduit de ventilation et débouchez-le.
Le temps restant sur l'écran s'arrête ou s'écoule.	Le temps restant sera continuellement ajusté en fonction des facteurs suivants:Type de linge.Quantit é chargée.D egré d'humidité du linge.Température ambiante.	Le réglage automatique est un fonctionnement normal.

11.1 Préparation

▶R etirez tous les matériaux d'emballage. Lors de l'ouverture de l'emballage, vous pouvez trouver des gouttes d'eau. Ce phénomène normal résulte des essais à l'eau effectués à l'usine.
▶R etirez tous les matériaux d'emballage, y compris la base en polystyrène.

Remarque

Mettez l'emballage au rebut dans le respect de l'environnement. Pour plus d'informations sur les voies d'élimination actuelles, consultez votre revendeur ou les autorités locales.

AVERTISSEMENT!

Après le transport et l'installation, vous DEVEZ laisser le sèche-linge au repos pendant deux heures avant de l'utiliser.

11.2 Transport et temps d'attente

Transportez l'appareil en position horizontale uniquement. L'huile d'entretien du compresseur se trouve dans la capsule du compresseur. Cette huile peut se déverser dans le circuit fermé du système pendant le transport. Avant de raccorder l'appareil à l'alimentation électrique, vous devez patienter 2 heures pour que l'huile coule à nouveau dans la capsule.

11.3 Alignement de l'appareil

L'appareil doit être placé sur une surface plane et solide. Réglez les pieds au niveau souhaité (Fig. 11-1)

11.4 Installation sur le plan de travail

Les dimensions de l'encoche doivent au minimum correspondre aux dimensions de la (Fig. 11-2).

1. Plac ez l'appareil de manière à ce qu'il soit adjacent à la fente. Veillez à ce que tous les raccordements soient facilement accessibles et fonctionnels.
2. Ajust ez avec précision tous les pieds pour obtenir une position horizontale ferme.
3. Installe z l'appareil prudemment dans l'encoche.
4. Assur ez-vous que la ventilation soit suffisante.

11.5. Raccordement électrique

Avant chaque branchement, vérifiez si :

▶l'alimentation, la prise et le fusible sont conformes à la plaque signalétique.
▶la prise de courant est mise à la terre et il n'y a pas de multiprise ou de rallonge.
▶la fiche et la prise de courant correspondent parfaitement.
▶Royaume-Uni uniquement : La fiche britannique est conforme à la norme BS1363A

Branchez la fiche dans la prise de courant. (Fig. 11-3).

Si le cordon d'alimentation est endommagé, il doit être remplacé par le réparateur (voir carte de garantie) afin d'éviter tout risque !

11.6 Inversion du pivotement de la porte (pour les modèles de 8/9 kg uniquement)

▶ Avant de démarer le sèche-linge, débranchez-le de sa prise électrique.
▶ Manipulé les parties avec précaution pour éviter de gratter la peinture.
▶ Révoir une surface de travail anti-rayures pour les portes.
▶ Outils dont vous auez besoin : Tournevis cruciforme.
▶ Unéfois que vous avez commencé, ne déplacez pas l'armoire tant que l'inversion du pivotement de la porte n'est pas terminée.
▶ Ces instructions concernent le changement des charnières du côté droit vers le côté gauche. Si jamais vous voulez les faire revenir au côté droit, suivez ces mêmes instructions et inversez toutes les références à gauche et à droite.

1. Retirez l'ensemble porte

Ouvrez la porte. Retirez les deux vis de fixation de la charnière / de l'ensemble porte du sèche-linge. Mettez soigneusement de côté la charnière / l'ensemble porte (Fig. 11-4).

2. Retirez, tournez et remplacez la porte intérieure

Retirez les huit autocollants et les vis permettant de fixer la porte interne à la porte externe. Retirez la porte interne, tournez-la à 180° et réinstallez-là dans la porte externe à l'aide des mêmes huit vis et autocollants (Fig. 11-5).

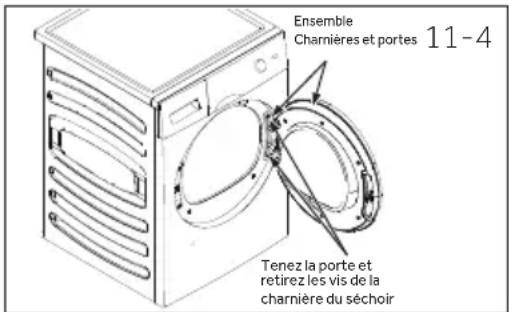

Ensemble Charnières et portes 11-4 Tenez la porte et retirez les vis de la charnière du séchoir

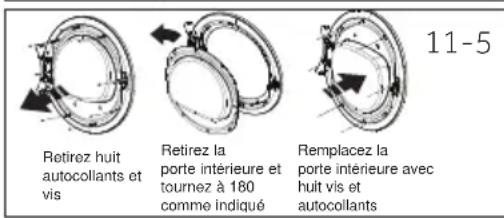

Retirez huit autocollants et vis Retirez la porte intérieure et tournez à 180 comme indiqué Remplacez la porte intérieure avec huit vis et autocollants 11-5

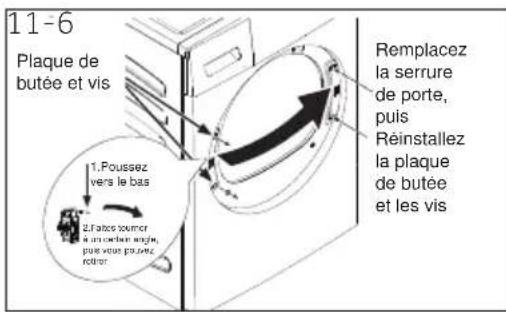

11-6 Plaque de butée et vis Remplacez la serrure de porte, puis Réinstallez la plaque de butée et les vis 1. Poussez vers le bas 2. Fats sourer a unclerant angle, puis vous poulez rotor.

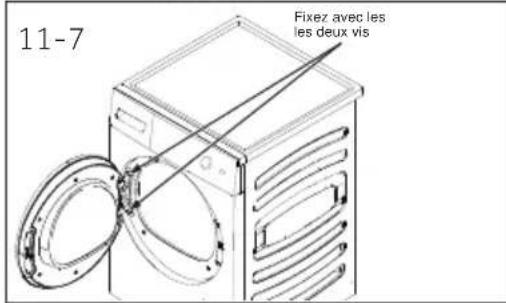

11-7 Fixez avec les les deux vis

3. Retirez, tournez et remplacez le dispositif de ver-rouillage et la gâche de la porte

Retirez les deux vis de fixation de la gâche, puis retirez une vis du dispositif de verrouillage de la porte, poussez vers le bas, sortez le dispositif de verrouillage tourné à 180° et installez-le sur le côté opposé des mêmes huit vis et autocollants (Fig. 11-6).

4. Retirez, tournez et remplacez la charnière / l'ensemble porte

Retirez les deux vis de fixation de la gâche, puis retirez une vis du dispositif de verrouillage de la porte, poussez vers le bas, sortez le dispositif de verrouillage tourné à 180° et installez-le sur le côté opposé des mêmes huit vis et autocollants (Fig. 11-7).

11.7 Pile laveuse-sécheuse

La disposition d'une pile laveuse-sécheuse peu encombrante est possible (Fig. 11 -8). Toutes les machines à laver ne sont pas adaptées à cet usage. Des informations ainsi que le kit de montage correspondant sont disponibles auprès de votre revendeur local.

Les instructions de montage fournies avec le kit infor-ment soigneusement sur les étapes d'installation.

Fiche du produit (conforme à la norme (UE) n°392/2012)

Marque de fabrique Haier
Numéro d'identification du modèle	HD90-A2979	HD100-A2979	HD80-A3979	HD90 A3979 HD90-A3979S HD90-A3S979
Capacité nominale (kg) 9		1089
Type de sèche-linge Condenseur
Classe d'efficacité énergétique A++ A++ A+++ A+++
Consommation d'énergie annuelle pondérée (AEc en kWh/an)1)	236	280 175	193
Sèche-linge à tambour avec ou sans système automatique	avec système automatique
Consommation d'énergie du programme coton standard3) à pleine charge (kWh/cycle)	2.14	2,29 1,43	1,58
Consommation d'énergie du programme coton standard3) à charge partielle (kWh/cycle)	1.21	1,35 0,85	0,93
Consommation électrique du mode Arrêt (W)	0,1	0,1 0,1	0,1
Consommation électrique du mode laissé sur marche (W)	1,19 1,19	1,19 1,19
Durée du « Laissé sur marche » (min)2)	40
Programme de séchage standard3)	Coton
Temps de programme pondéré du programme de séchage standard5) à pleine charge et à charge partielle (min)	208	220 215	243
Temps de programme du programme coton standard3) à pleine charge (min)	252	280 273	298
Temps de programme du programme coton standard3) à charge partielle (min)	170	175 168	182
Classe d'efficacité de condensation4)	B	B	B	B
Temps de programme pondéré du programme coton standard3) à pleine charge et à charge partielle (%)	80.5 80.5	82 82
Efficacité moyenne de condensation du programme coton standard3) à pleine charge	81	81	81 81
Efficacité moyenne de condensation du programme coton standard3) à charge partielle	81	81	83 83
Niveau de puissance acoustique pondéré du programme coton standard5) à pleine charge (dB)	67		66
Intégré ou autoportant	Autoportant / placé en dessous

1) Sur la base de 160 cycles de séchage du programme coton standard à pleine charge et à charge partielle, et de la consommation des modes basse consommation. La consommation d'énergie réelle par cycle dépend de l'utilisation de l'appareil.
2) Au cas où un système de gestion de l'énergie existerait.
3) Ce programme utilisé à pleine charge et à charge partielle est le programme de séchage standard auquel se rapportent les informations figurant sur l'étiquette et sur la fiche. Ce programme est le mieux adapté au séchage du linge en coton humide normal et le plus efficace en termes de consommation d'énergie pour le coton.
4) La classe G c orrespond à l'efficacité la plus faible et la classe A, à l'efficacité la plus élevée.

Données supplémentaires

Dimensions - H x P x I en mm 845 x 600 x 595
Alimentation (voir plaque signalétique) - tension / courant / entrée	220-240 V~50 Hz/ 2,4 A/ 550 W
Température ambiante admissible de 5 °C à 35 °C
Gaz à effet de serre fluoré
Volume	HFC-134a
PRG	0,26 kg
Équivalent de CO2en tonne(s)	1430
	0,6

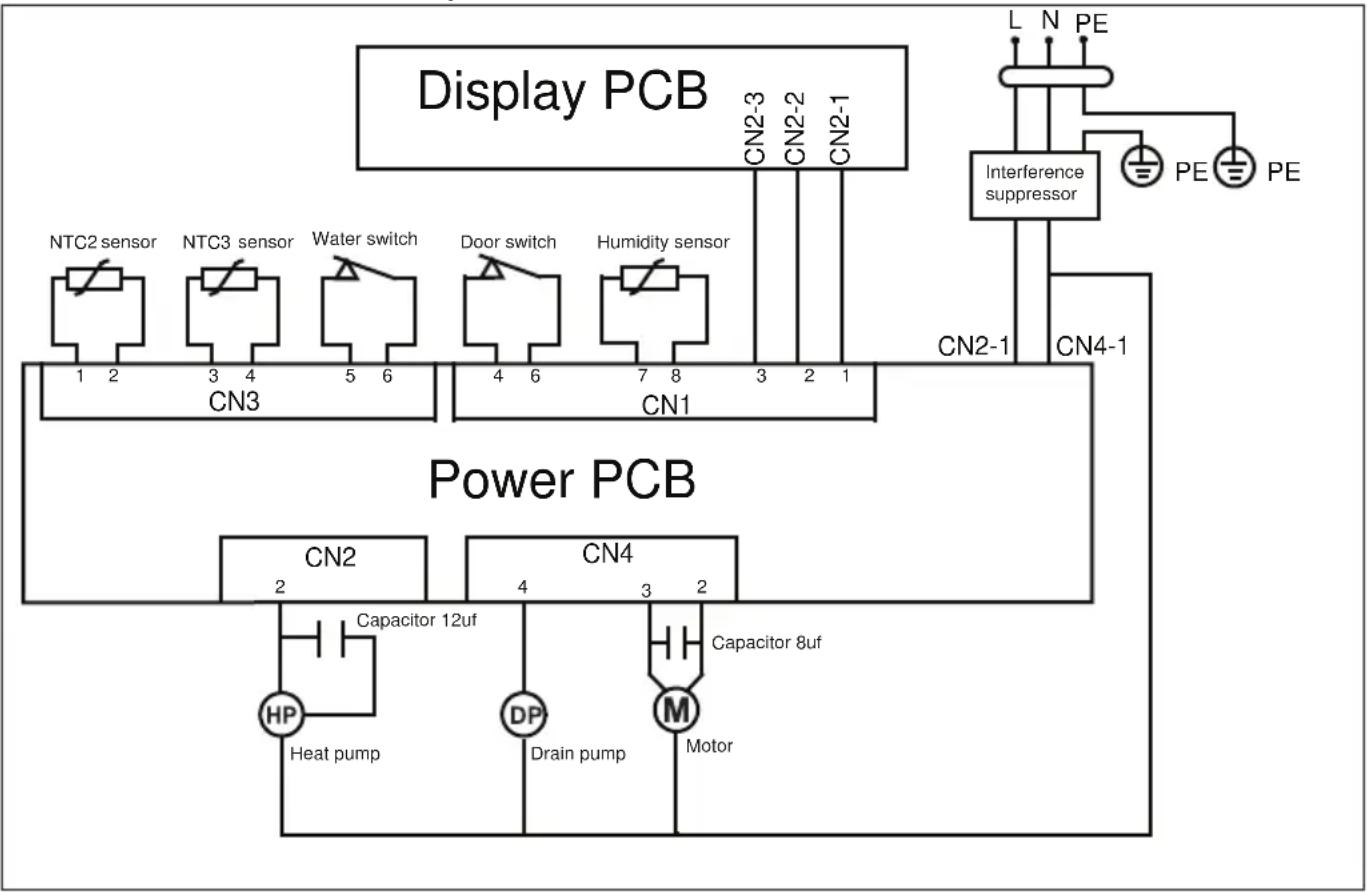

Schéma du circuit électrique HD90-A2979 :


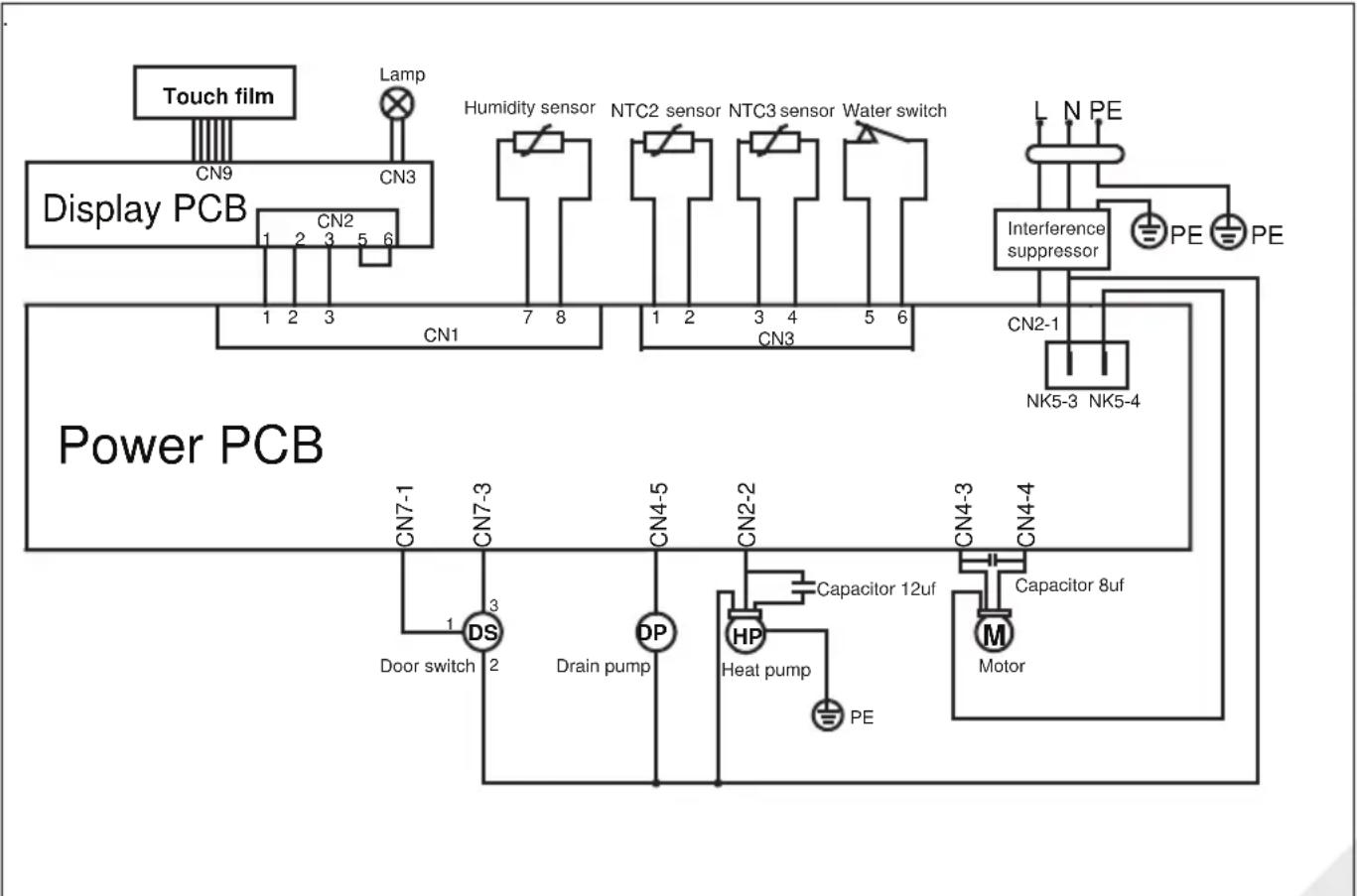

Schéma du circuit électrique HD100-A2979 :

Nousvous recommandons notre Service client Haier et l'utilisation de pièces de rechange d'origine.

Si vous rencontrez un problème avec votre appareil, veuillez vérifier la section DÉPANNAGE au préalable.

Si vous ne trouvez pas de solution, veuillez contacter

▶ votre vendeur local ou
▶rendez-vous sur le site www.haier.com, dans la zone Service et support, vous trouverez des numéros de téléphone et une FAQ. Vous pourrez également contacter le service de réclamation.

Pour contacter notre service, assurez-vous que vous disposez des informations suivantes.

Ces informations se trouvent sur la plaque signalétique.

Modèle ____

N° de série ____

Vérifiez également la Carte de garantie fournie avec le produit en cas de garantie.

Pour des renseignements généraux concernant les entreprises, vous trouverez ci-jointes nos adresses en Europe :

Adresses de Haier en Europe
Pays* Adresse	postale Pays* Adresse postale
Italie	Haier Europe Trading SRL Via De Cristoforis, 12 21100 Verese ITALIE	France	Haier France SAS 53 Boulevard Ornano – Pleyad 3 93200 Saint-Denis FRANCE
Espagne Portugal	Haier Iberie SL Pg. Garcia Faria, 49-51 08019 Barcelone ESPAGNE	Belgique-FR Belgique-NL Pays-Bas Luxembourg	Haier Bénélux SA Anderlecht Route de Lennik 451 BELGIQUE
Allemagne Autriche	Haier Allemagne GmbH Konrad-Zuse-Platz 6 81829 Munich ALLEMAGNE	Pologne République Tchèque Hongrie Grèce Roumanie Russie	Haier Pologne Sp. zo.o. Al. Jerozolimskie 181B 02-222 Warszawa POLOGNE
Royaume-Uni	Haier Appliances UK Co.Ltd. One Crown Square Church Street East Woking, Surrey, GU21 6HR Royaume-Uni

*Pour de plus amples informations, veuillez consulter le site www.haier.com

Haier
